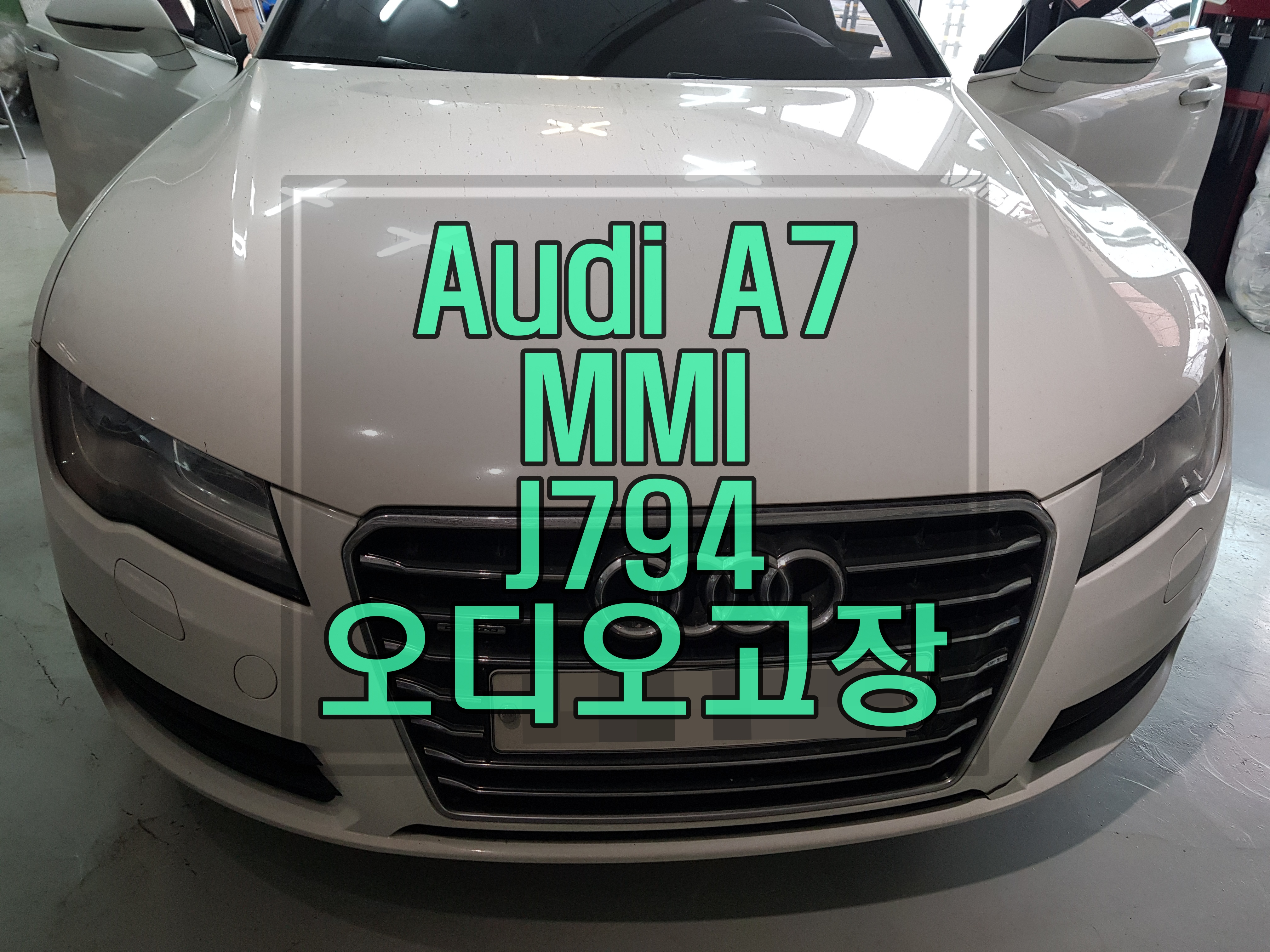

차량 : 아우디 A7(C7) 2012

모델 : MMI(멀티미디어인터페이스), J794모듈, 5F 인식불량

고장증상 : 아우디 오디오 고장(모니터, 컨트롤러 미등 및 동작램프 안 켜짐)

계기판(준비 중. 잠시만 기다려주십시오)

안녕하세요.

아우디오디오 수리전문업체

카스토리 수리마스터입니다.

아우디의 흔하디 흔한 고장증상 중 하나로

오디오 고장을 꼽을 수 있다.

오디오 즉 MMI시스템, J794모듈이라고도 하는데

그냥 오디오가 죽은 것이다.

오디오의 고장증상을 확인하면 더욱 확실해진다.

1. 모니터가 올라오지도 내려가지도 않는다.

2. 오디오가 반응하지 않는다.

3. 미등도 켜지지 않는다.

4. 컨트롤러의 미등, 동작램프도 안 켜진다.(리셋은 가능)

5. 계기판에서 오디오 컨트롤화면이 준비 중이다.

6. 진단기를 이용해 모듈인식이 되지 않는다면 끝

이것이 바로 오디오고장이다.

대부분은 갑자기 고장 나기에

오디오가 고장 나면 어떻게 하지? 고민할 수 있다.

서비스센터? 교환밖에 답이 없다.

비용은 700만 원대 이상이다.

그렇다면 수리(리페어)가 답이다.

고장증상을 육안으로 확인해 보자.

모니터 안 올라온다. 미등 안 켜진다. 컨트롤러도 동작하지 않는다.

단, 오디오 리셋을 해볼 수 있다.(켜지지 않을 것이다.)

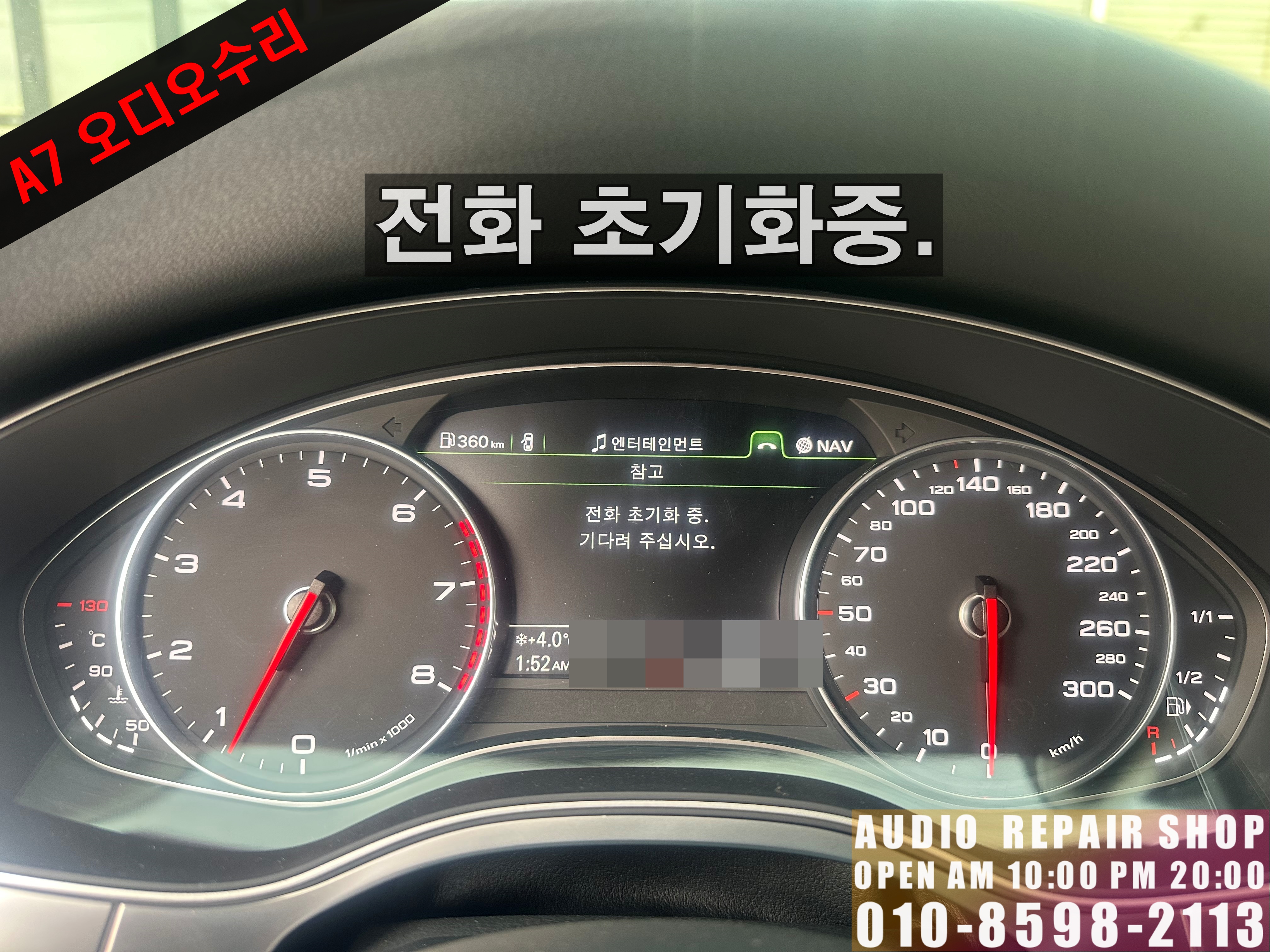

계기판에서 오디오 동작상태를 확인한다면 더욱 확실해진다.

엔터테인먼트, 전화, 내비게이션 초기화 중.

기다려 주십시오.

언제까지 기다려야 할까? 반응이 없다.

진단기를 이용해 아우디의 모듈 점검을 시작한다.

오디오 관련 모듈이 인식하지 않는다.

이것이 MMI, j794모듈이라고도 불린다.

탈거 후 확인해 보지만 역시나 켜지지 않는다.

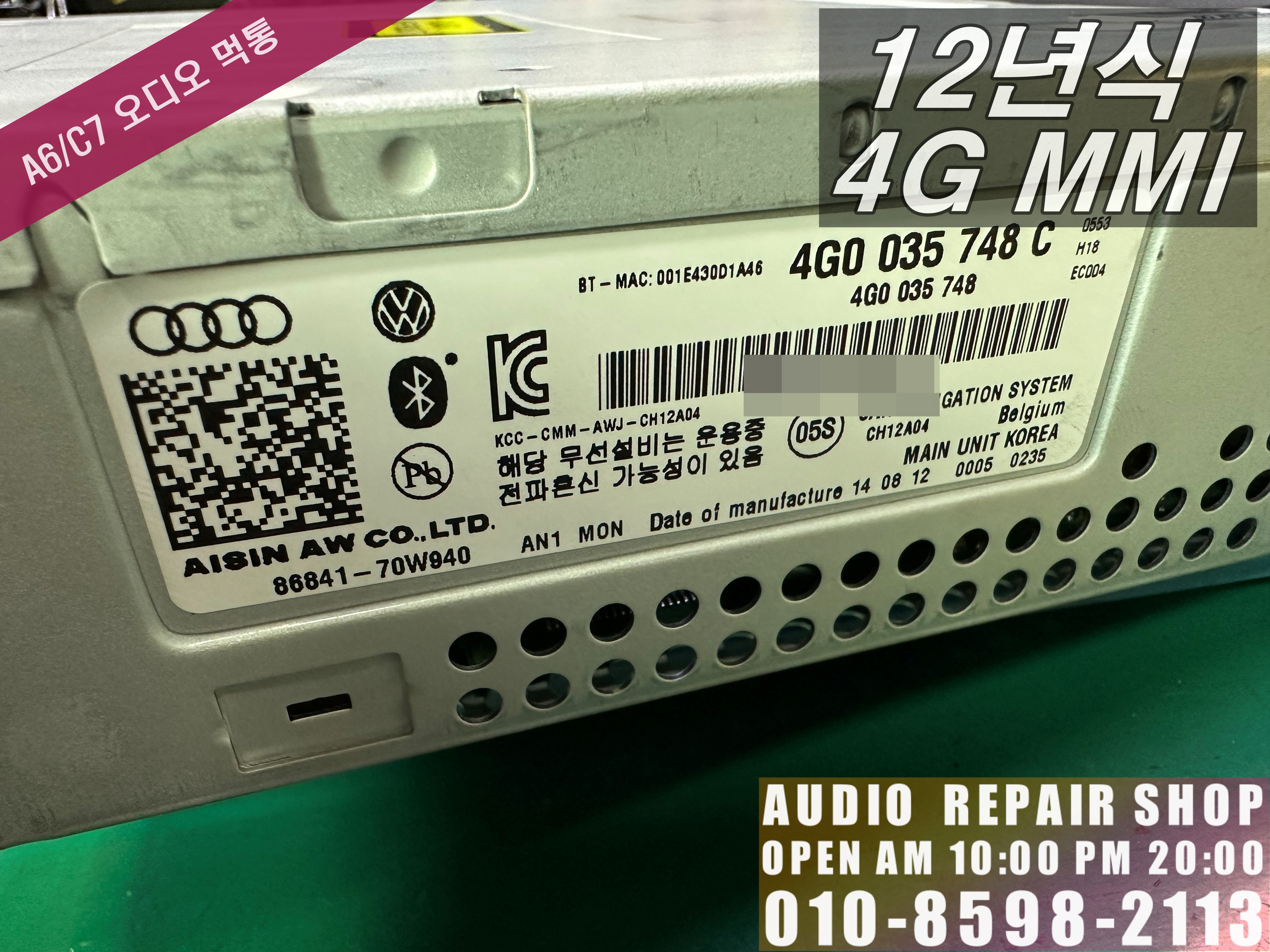

4 G0035748 b 모델넘버로 12년도 생산품으로 확인된다.

차량의 연식과 같을 것이다.

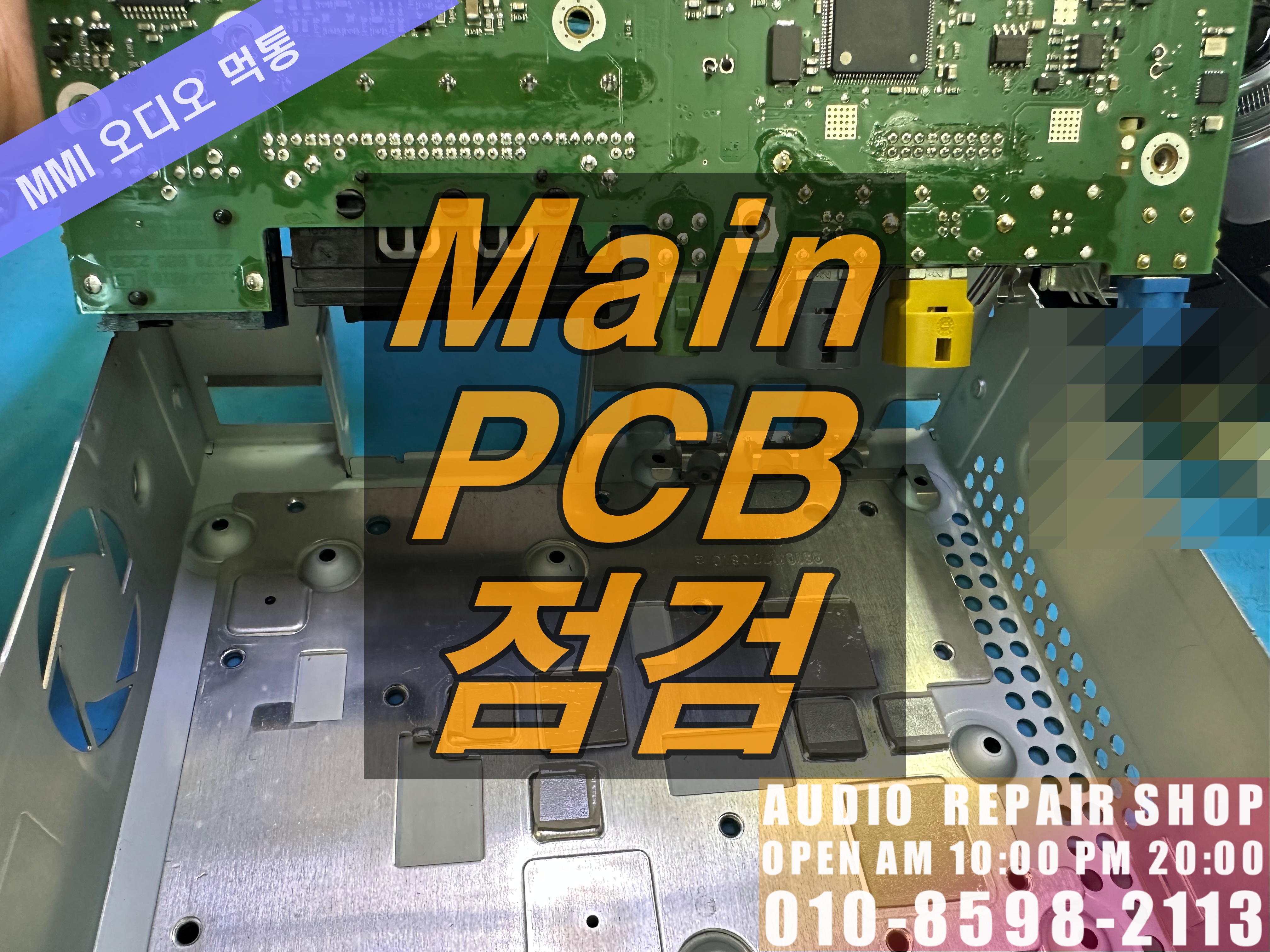

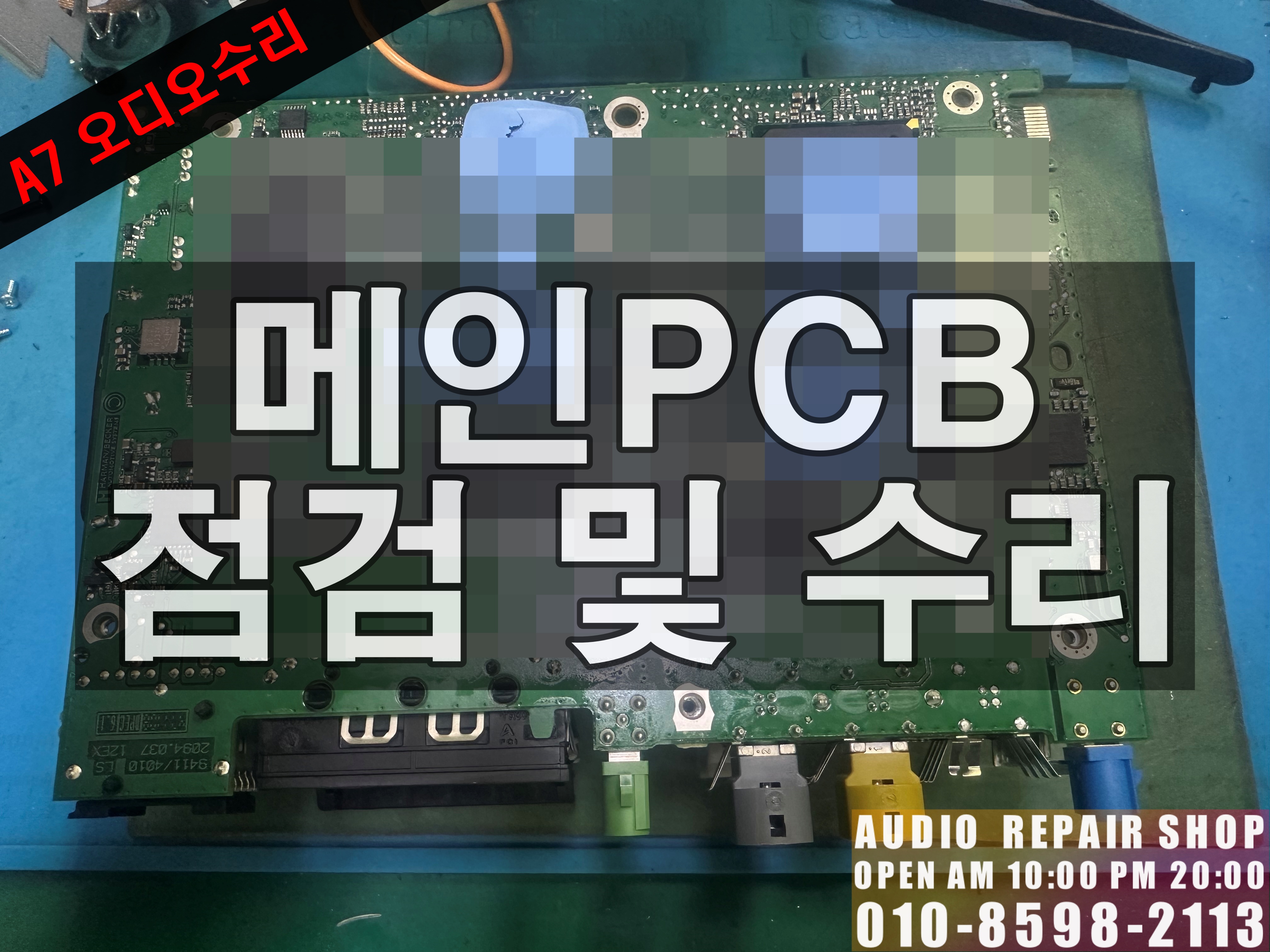

메인보드 및 회로를 점검하여

고장 난 부품을 찾아 수리한다.

모든 부품이 BGA타입으로 핸드로 하는 수리에는 적합하지 않다.

BGA리웍스테이션이라는 장비가 있어야 진행이 가능하다.

고장 난 부품이 있으면 교체처리도 진행된다.

수리시간은 대략 1시간에서 1시간 30분 정도 예상된다.

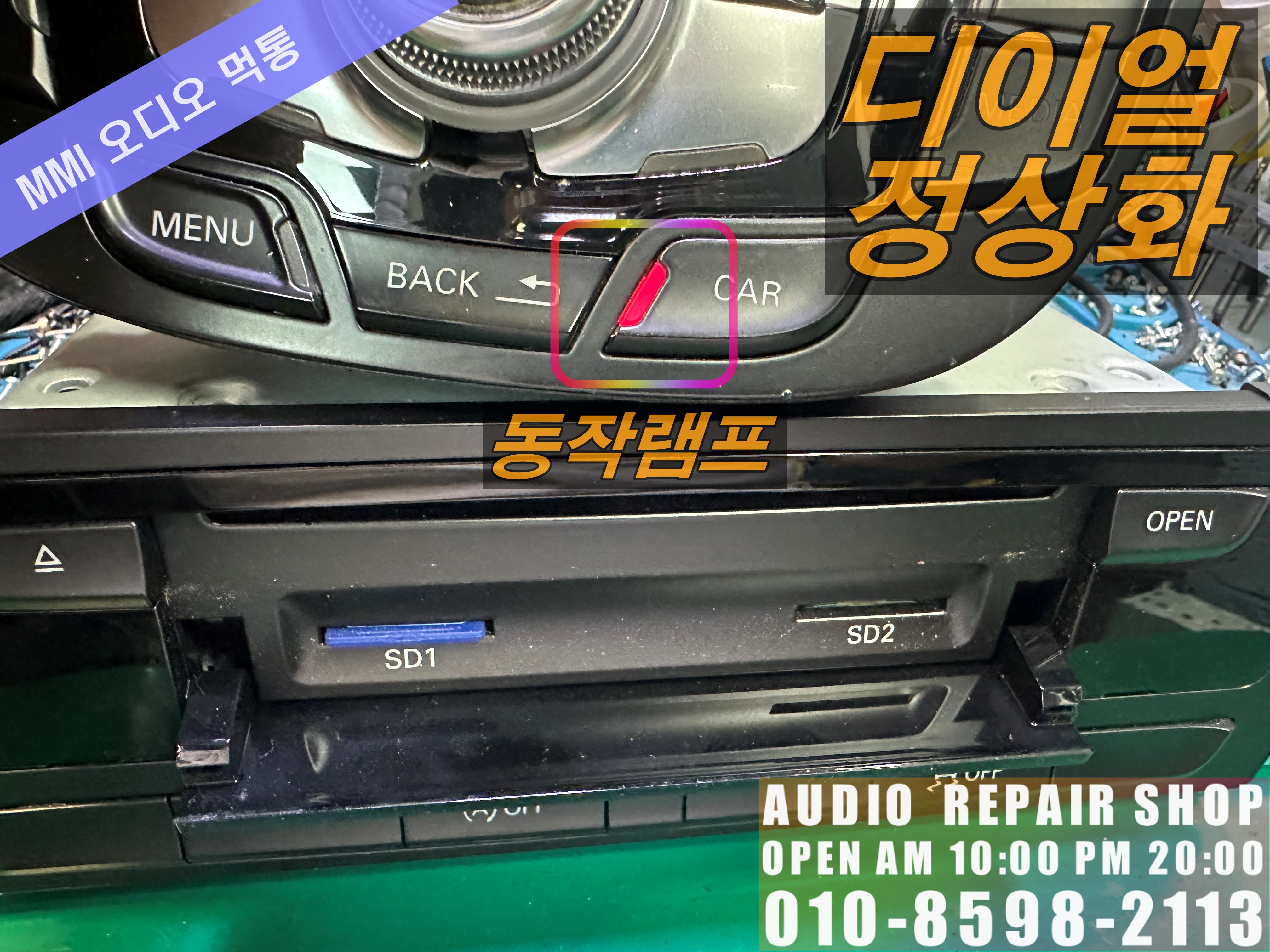

수리가 완료되면??? 미디어 컨트롤러(조그다이얼)에

동작램프가 점등되기 시작한다.

대부분의 동작상태가 확인된다.

FM, 내비게이션, 차량시스템 등

모니터가 켜지지 않아 불편했던 게 해소되었다.

MMI의 메모리카드 인식도 가능해진다.

SD1, SD2에는 오디오 파일을 넣어 사용할 수 있다.

차량으로 이동해 보자.

아우디 온보드모니 터가 올라오면서

부팅로고가 함께한다.

기어패널의 미디어컨트롤러에도 미등과 함께

동작램프도 켜지는 걸 볼 수 있다.

그 밖의 동작상태도 점검에 들어간다.

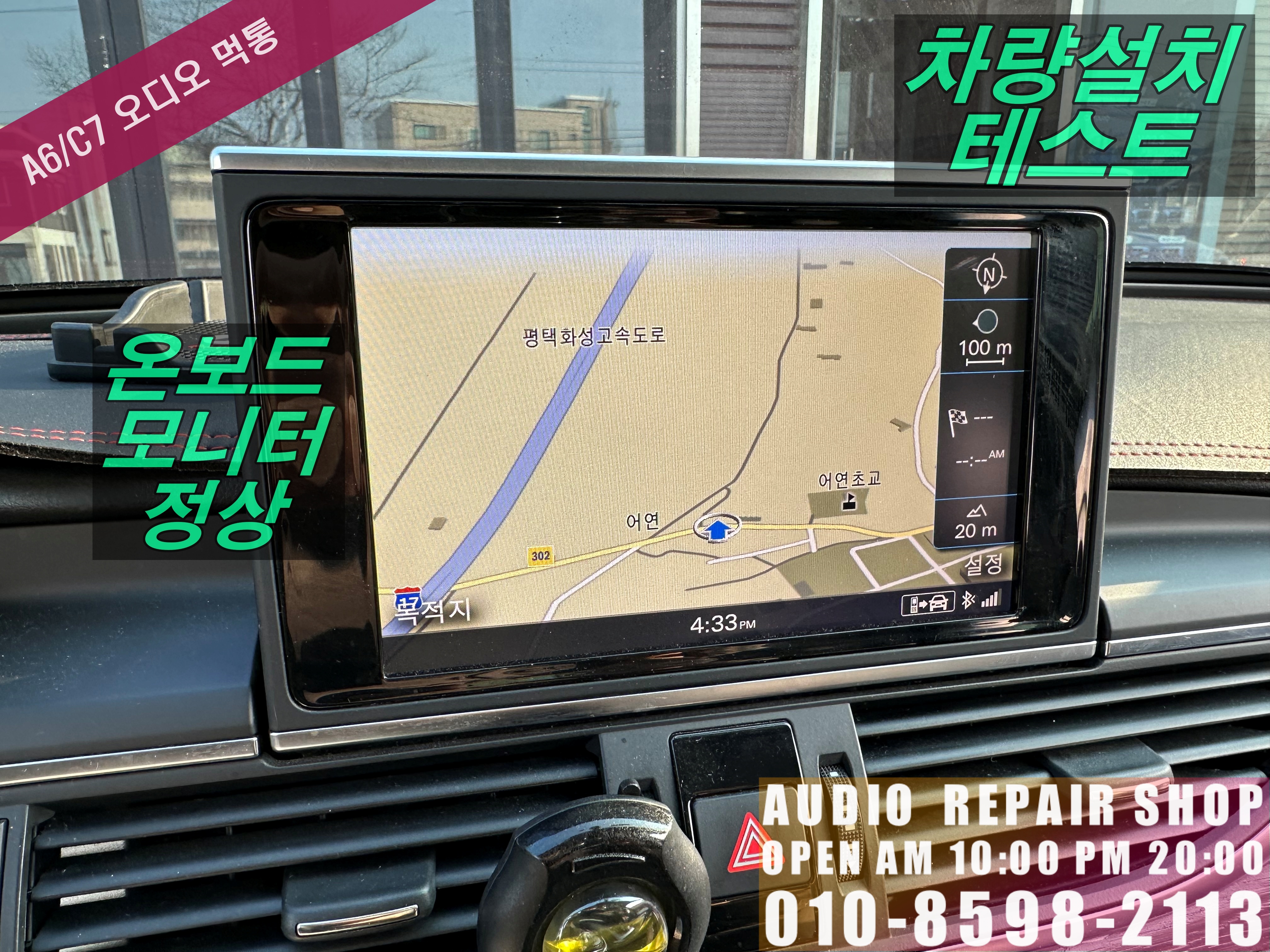

내비게이션 11% 멈춤도 없이 진행된다.

내비게이션화면으로 이동되었다.

GPS신호도 정상수신중임을 확인했다.

차량의 에어 서스펜션을 올려야 하는데

화면이 보이지 않네? MMI고장으로 불편하다.

수리 후 올리기, 내리기가 가능해졌다.

미디어의 주크박스도 문제없이 동작한다.

다양한 소스전환으로 미디어기능을 사용해 보자.

이런 기능이 있었어?

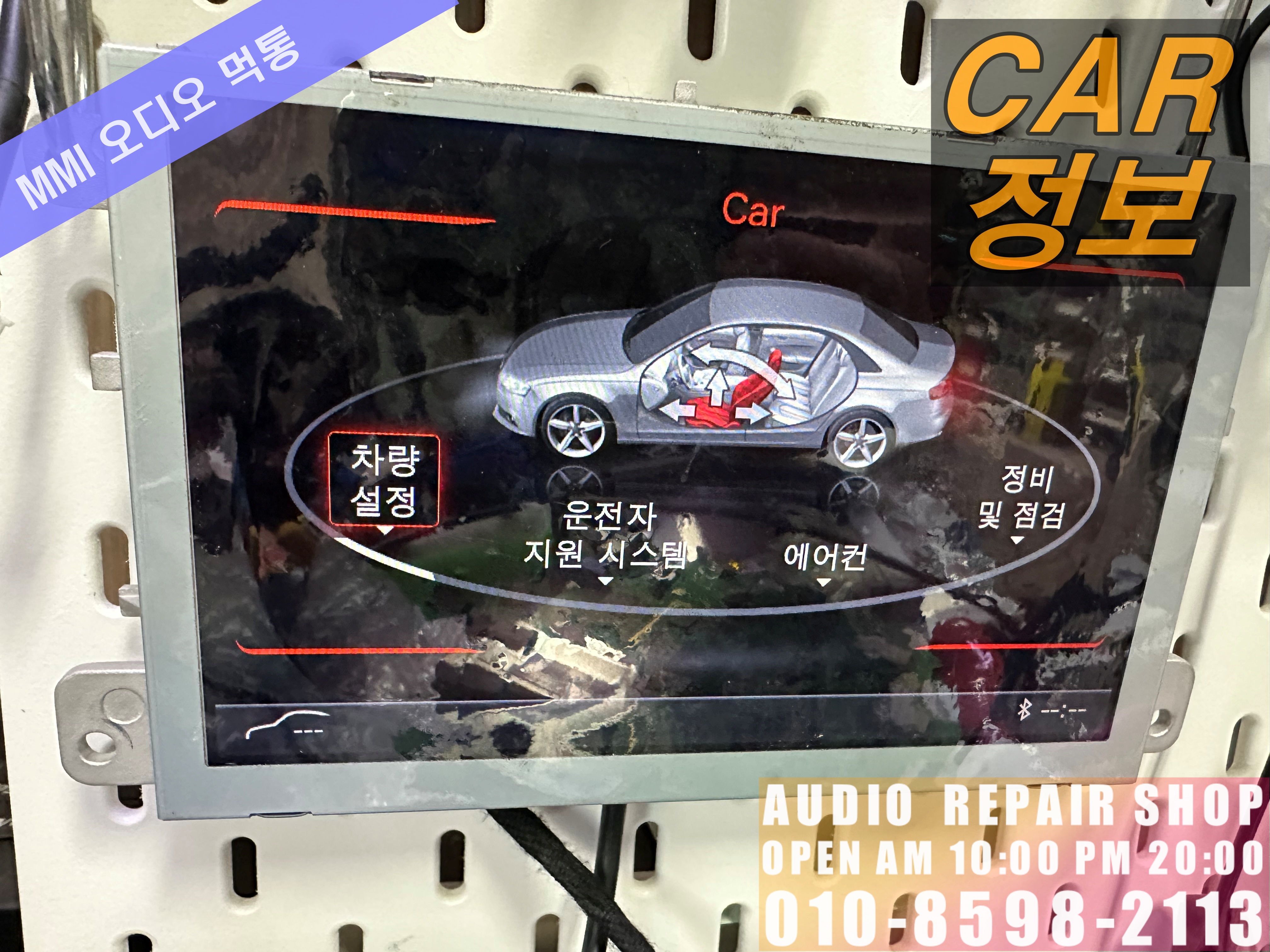

또 하나, 차량의 시스템에 접근이 가능해졌다.

오일교환 및 정비주기 등

정비 후 리셋을 할 수 없으니 하루라도 빨리 수리해 사용하는 것이 좋다.

후방카메라 도작상태까지 점검 후 출고를 진행한다.

차량에 남아있는 에러코드를 진단기를 이용해

제거해 준다.

모듈이 정상화된 걸 볼 수 있다.

아우디 오디오의 고장수리는 대략 1시간 정도면 수리가 가능하다.

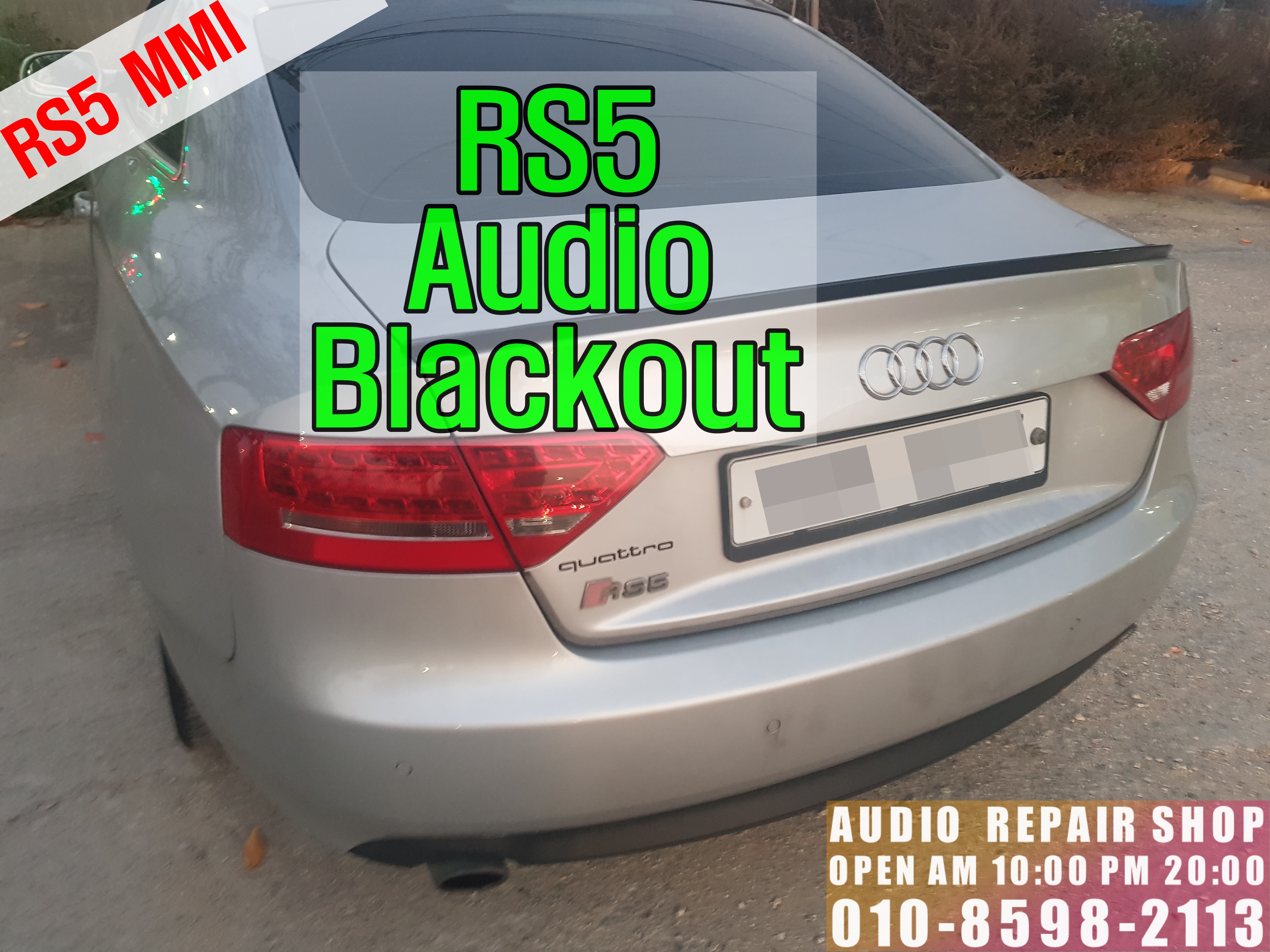

차량 : RS5/A5 쿠페 2013

모델 : 순정 오디오(멀티미디어인터페이스) MMI, J794

고장증상 : 오디오기능먹통(모니터, MMI, 미디어컨트롤러 먹통)

미등 및 동작램프 안켜짐 증상

안녕하세요.

아우디 오디오 수리 전문업체

카스토리 수리마스터입니다.

아우디차량에서 발생할수 있는 오디오고장증상에

대해 얘기해볼까 합니다.

갑작스럽게 고장이 나게 되면

어떻게 해야할지 난감한 상황에 접하게 됩니다.

어디에 가볼까?

서비스센터, 정비업체를 찾게 될 것이다.

아우디 서비스센터? 가봐야

교환하라고 할것이다. 점검하고 점검비용을 청구할 수도 있다.

근본적인 해결책을 제공하지는 않는다.

교환을 원해도 바로 할 수도 없다.

물건 시키고, 오는데 소요되는시간이 있으며

금액 또한 상당하다.

얼마일까?

700만 원~800만 원이란다.

오디오를 교환해도 해결되지 않을 수 있다는

밑밥을 깔기도 한다.

그렇다고 어떻게 해야 할까?

전문수리업체에 방문해 수리를 진행해야 한다.

교환금액에 10%의 금액도 청구되지 않는다.

문제의 고장모듈은 어디에 위치하고 있을까?

MMI라 불리고 J794모듈이라고도 한다.

시디슬롯이 내장된 부분의 모듈이

아우디의 오디오이다.

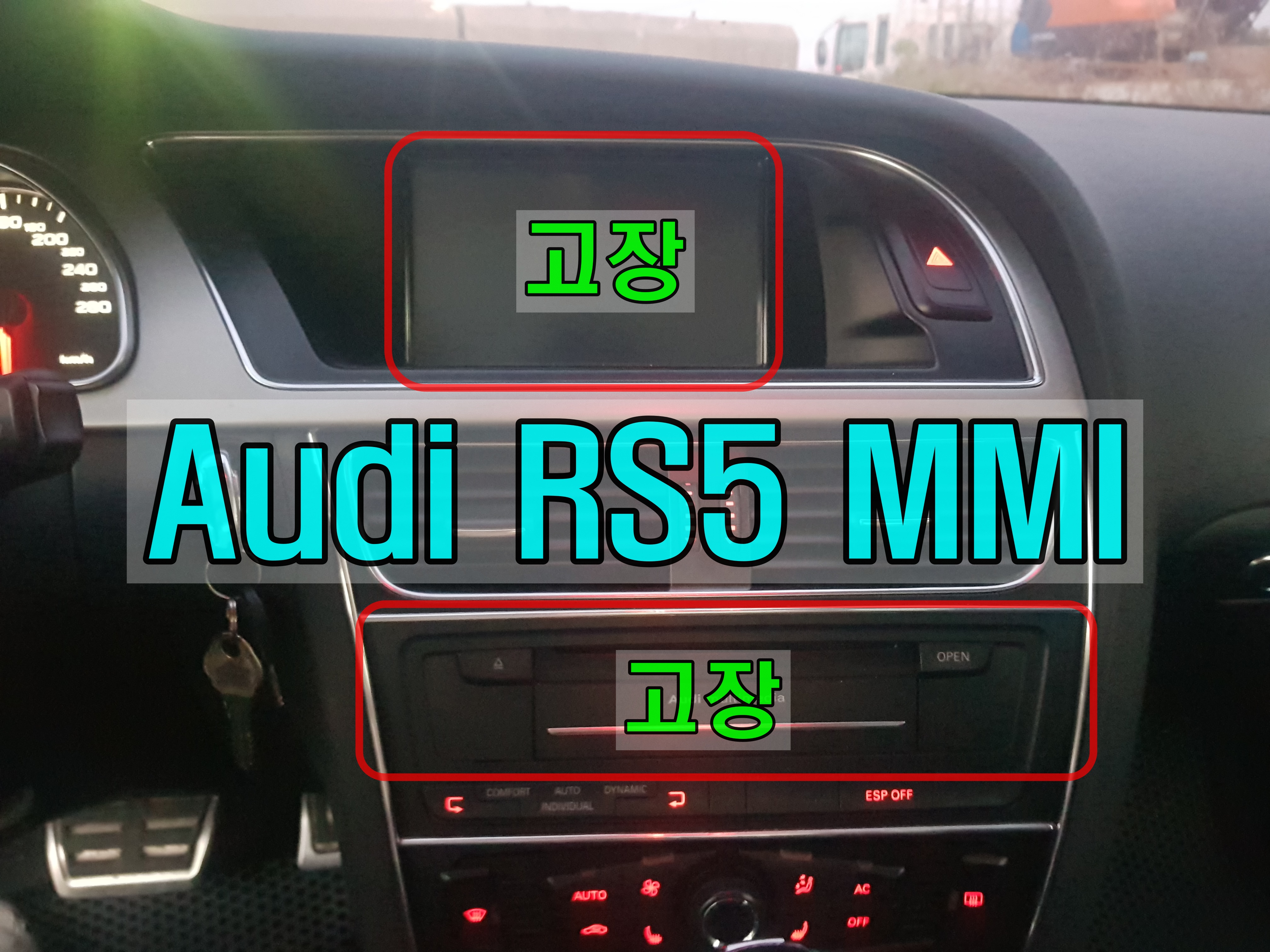

고장증상은 다음과 같다.

1. 모니터가 켜지지 않는다.

2. 미등을 켜도 MMI 동작램프가 켜지지 않는다.

3. 미등을 켜도 미디어 컨트롤로의 동작램프 및

미등이 켜지지 않는다.

4. 오일교환, 타이어공기압 등 차량정비 시

고장코드도 삭제할 수 없다.

이와 같은 전용툴이 있다면

아우디오디오 탈거가 아주 쉬워진다.

없다면??? 모듈의 프런트를 손상시켜

돌이킬 수 없는 고장을 유발할 수 있다.

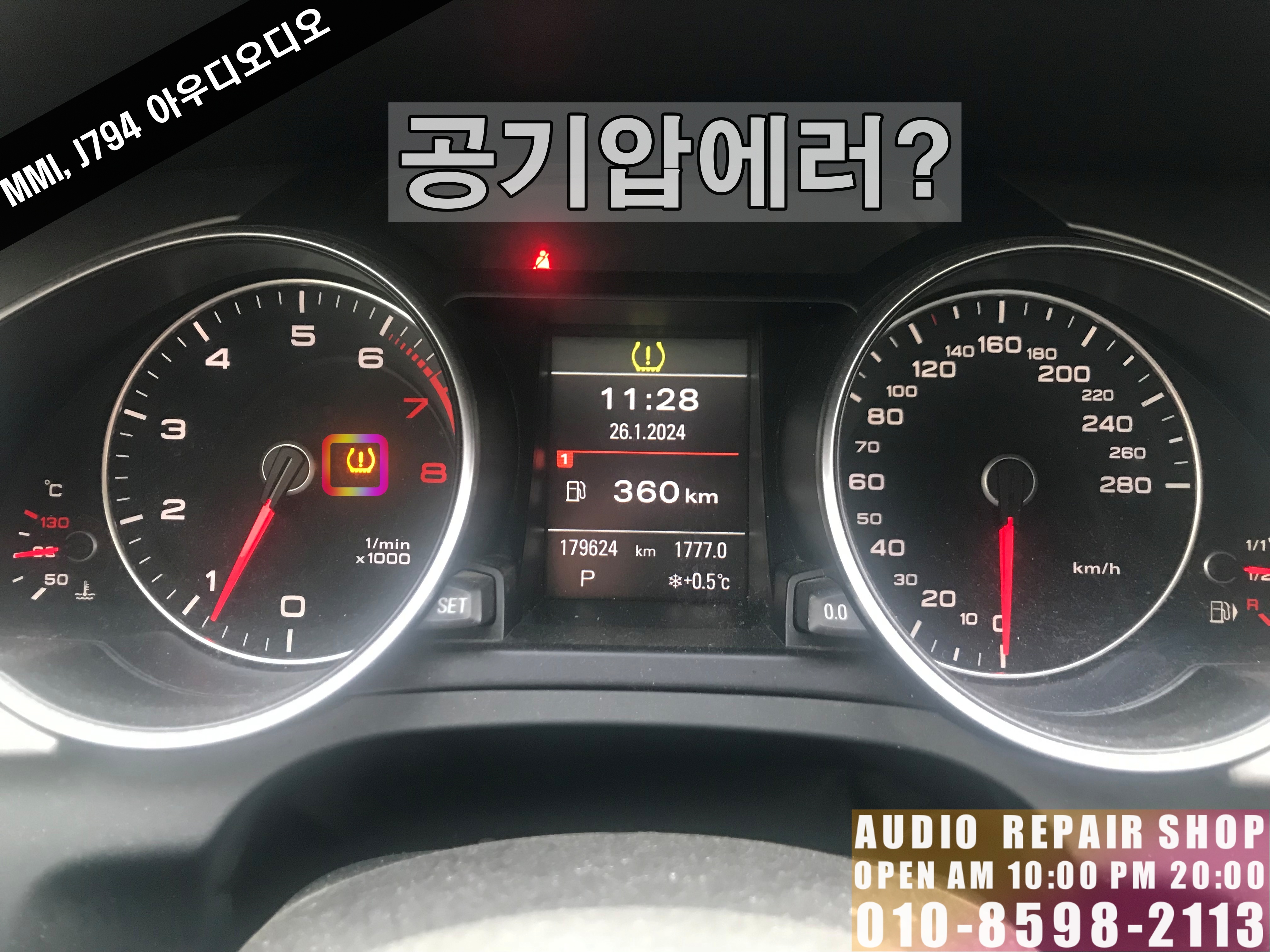

계기판을 확인해 본다.

공기압에러가 남아있다? 왜 그런지

지울 수 있는 방법은 있는지 천천히 확인해 보자.

A5차량에서만 나타나는 고장증상이 아니다.

MMI2 G, MM3G, MM3G+ 버전의 오디오에서

주로 나타나는 고장이다.

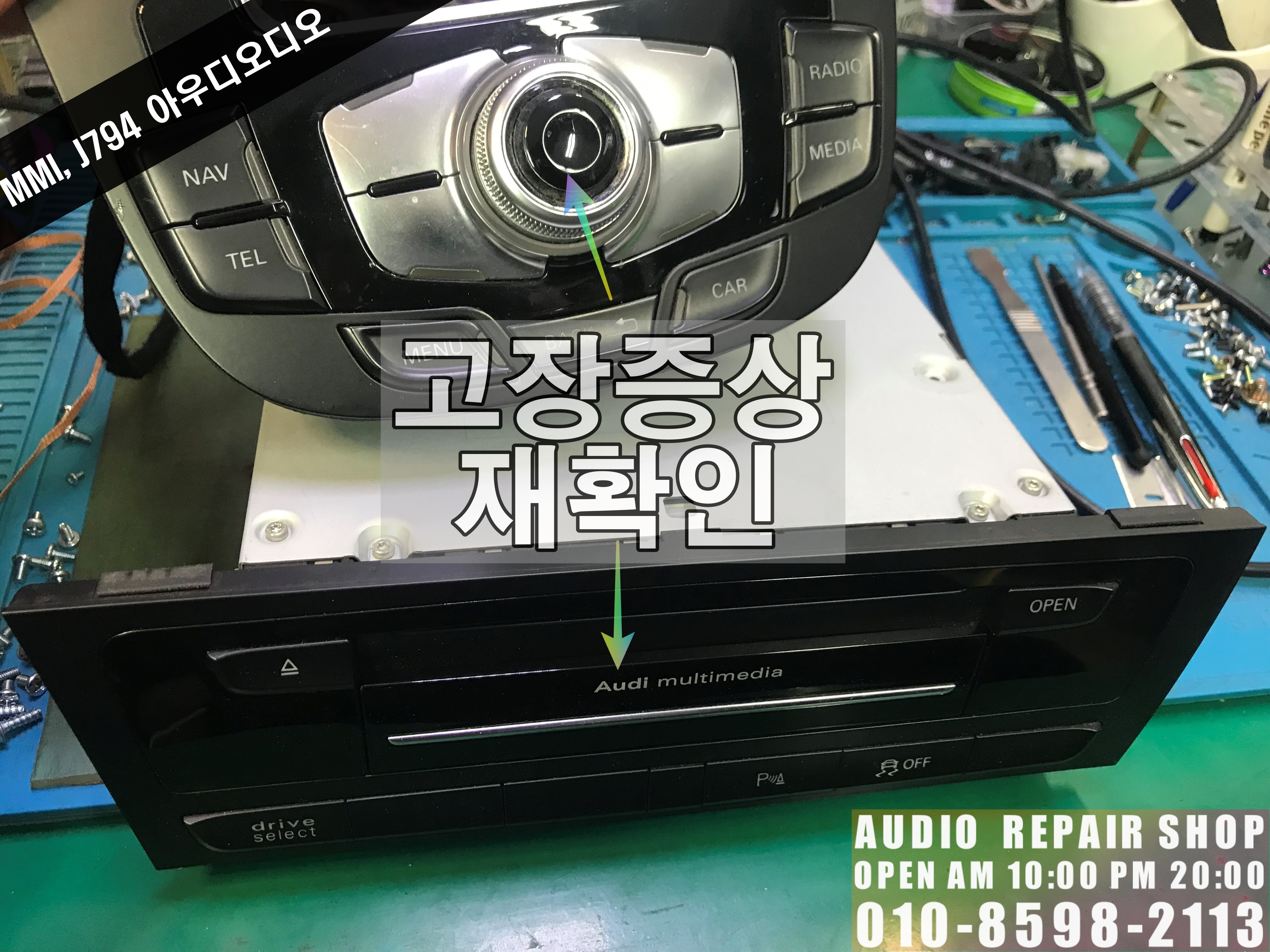

오디오 탈거 후 수리를 들어가기 전

수리실에서 전원을 넣어 다시 한번 확인한다.

뭘? 혹시나 아우디의 다른 모듈의 고장도

확인하기 위함이다.

차량에서와 마찬가지로 먹통증상이 확인된다.

불행 중 다행히도 수리이력은 없는 것으로 보인다.

누군가 수리하려고 했던 제품은

어느 누구도 꺼리기 마련이다.

타시던 차량이 고장이 났다면 바로 방문하자.

호미로 막을걸 가래로 막는다는 속담처럼

저렴한 비용에 수리할 것을

모듈교체로 진행될 수 있기 때문이다.

MMI, J794모듈 수리과정은

제품 분해를 시작으로 칩셋 및 회로점검을 통해

고장 난 부위를 찾아내야 한다.

전문장비와 단연 간의 노하우로 빠른 수리가 가능하다.

제품분해부터 아주 꼼꼼하게 진행된다.

어디 하나 중요하지 않는 부분이 없다.

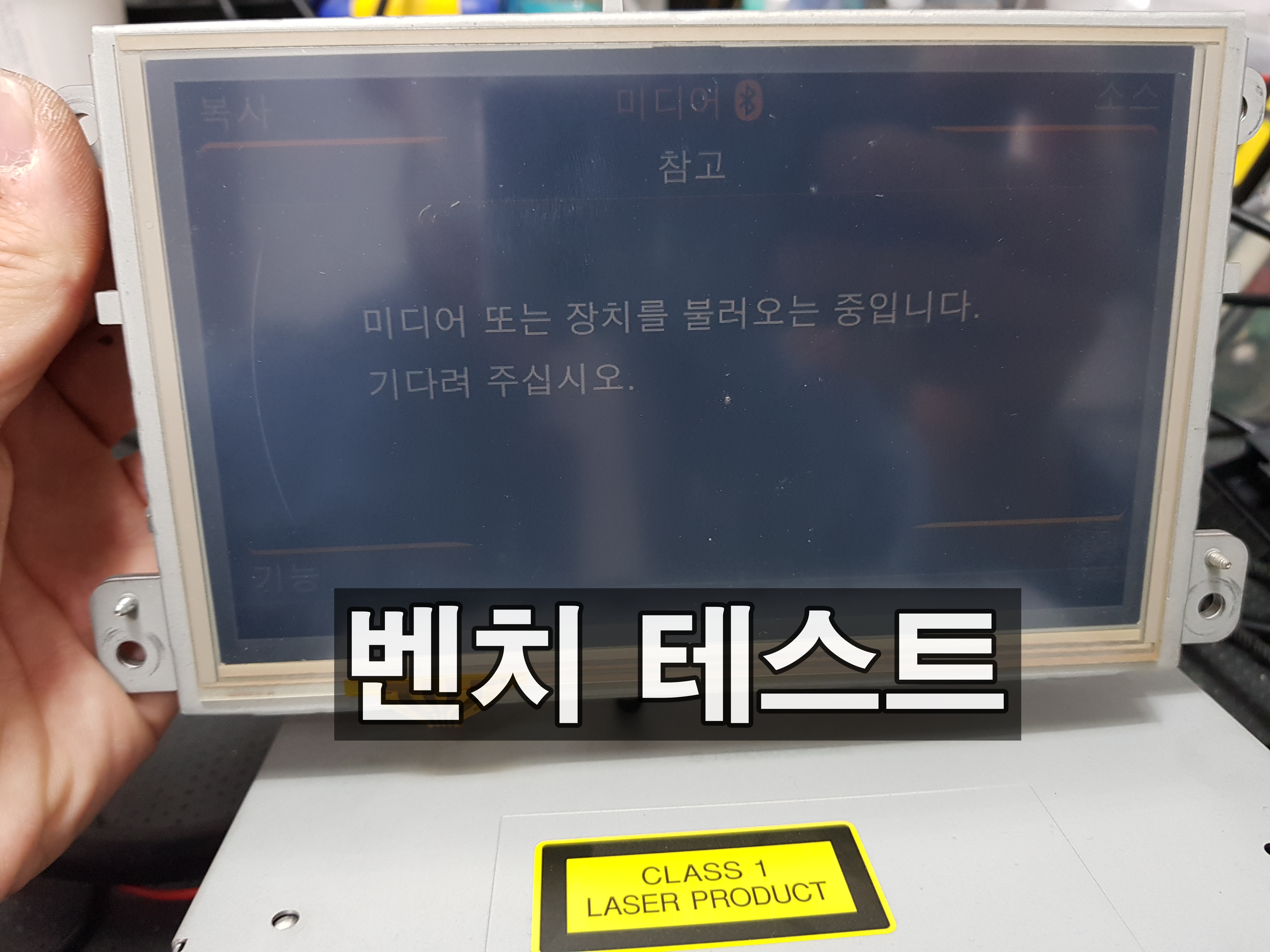

MMI수리가 완료되면 벤치테스팅을 거치게 된다.

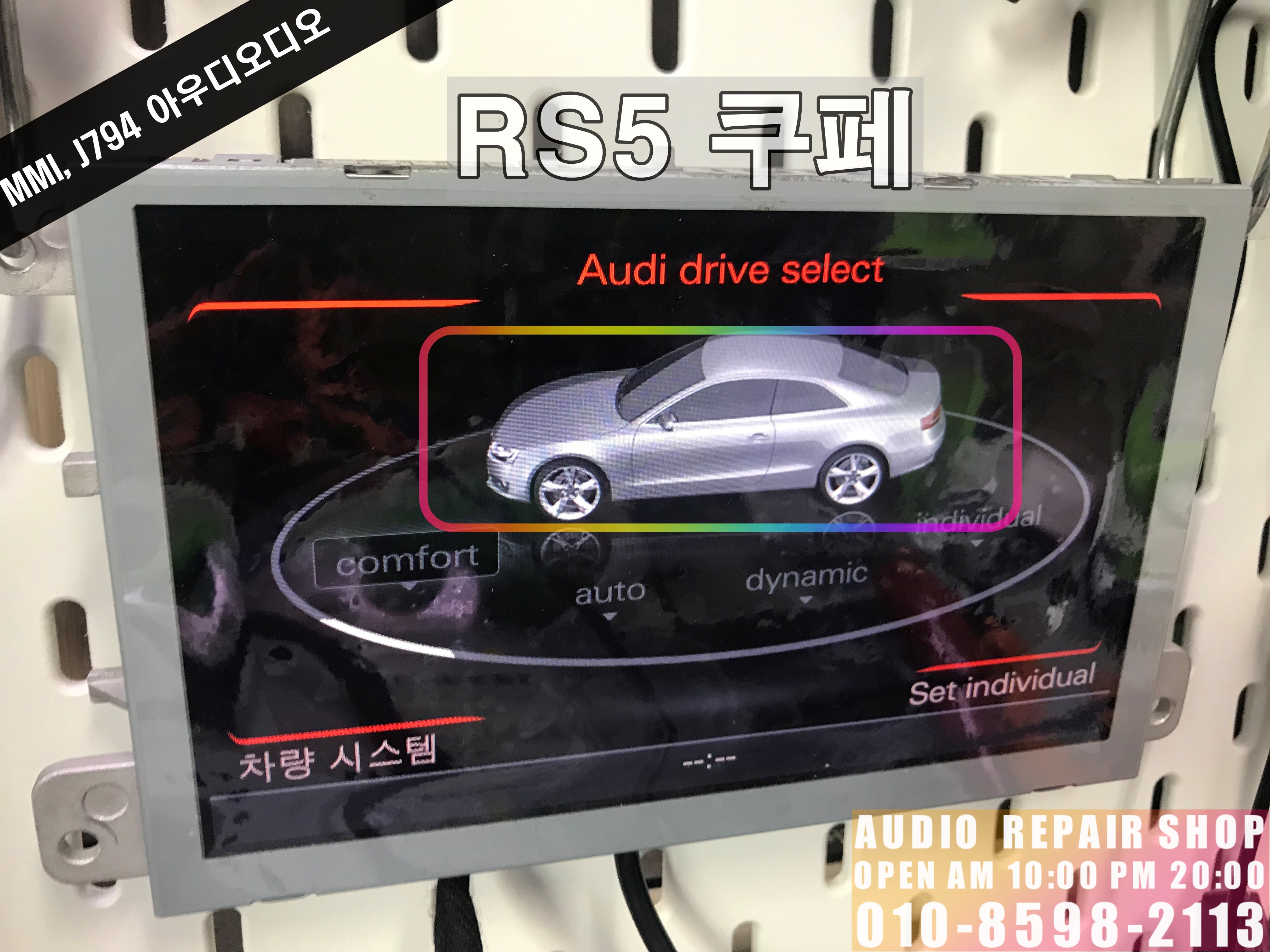

화면이 켜지는 걸 볼 수 있다.

RS5 쿠페의 형상을 가지고 있다.

화면이 보여야 차량시스템에 접근이 가능하다.

미디어는 정상동작할까?

주크박스, SD카드, DVD오디오기능이 활성화된 게 보이시나요?

모든 시스템이 정상동작합니다.

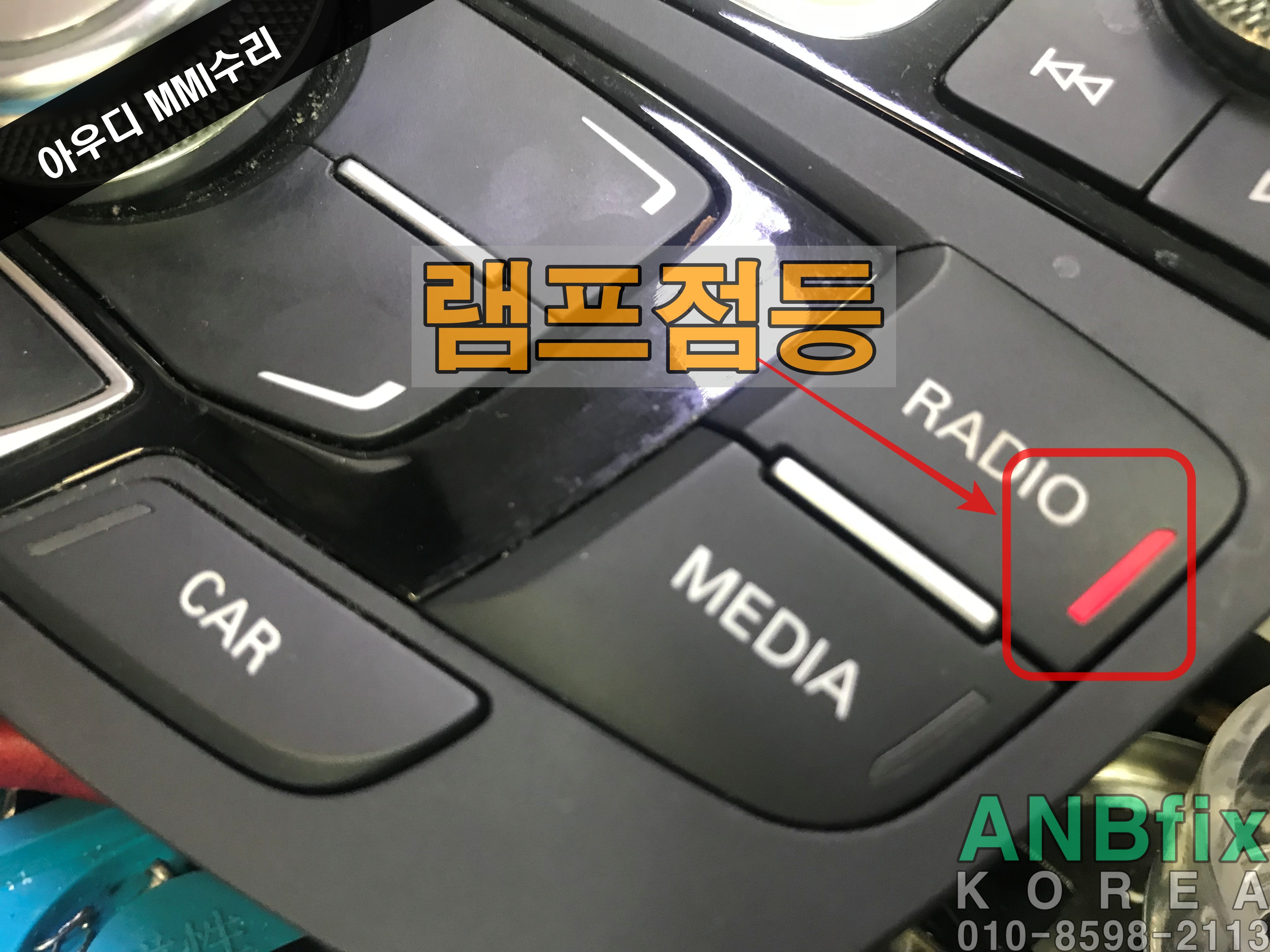

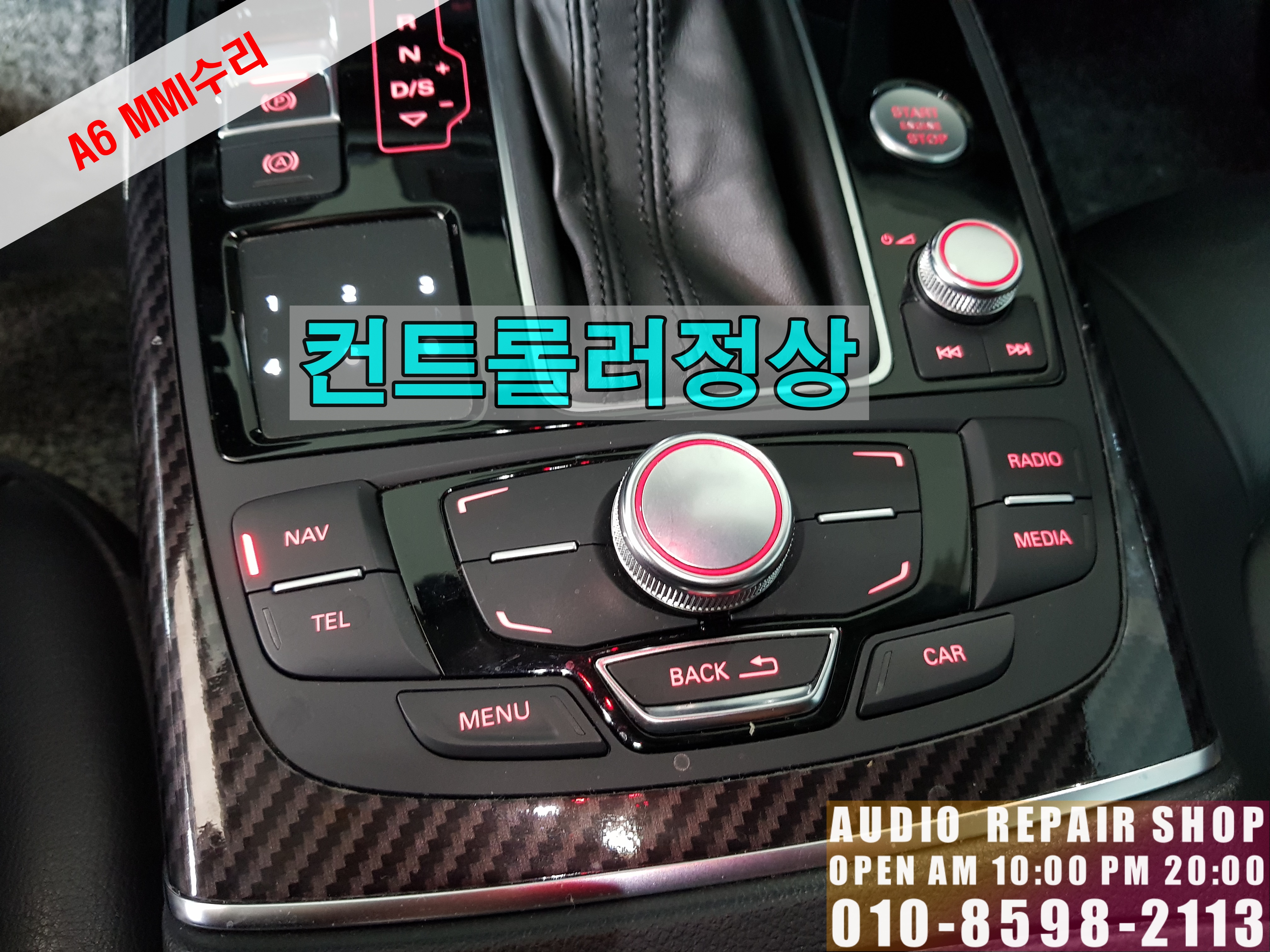

들어오지 않던 미디어 컨트롤러의 동작램프가

켜지는 걸 볼 수 있다.

티맵처럼 정확하진 않지만

순정내비게이션도 정상동작하는지 확인해 준다.

11% 멈춤 증상도 없이 정상지도화면이 보이게 된다.

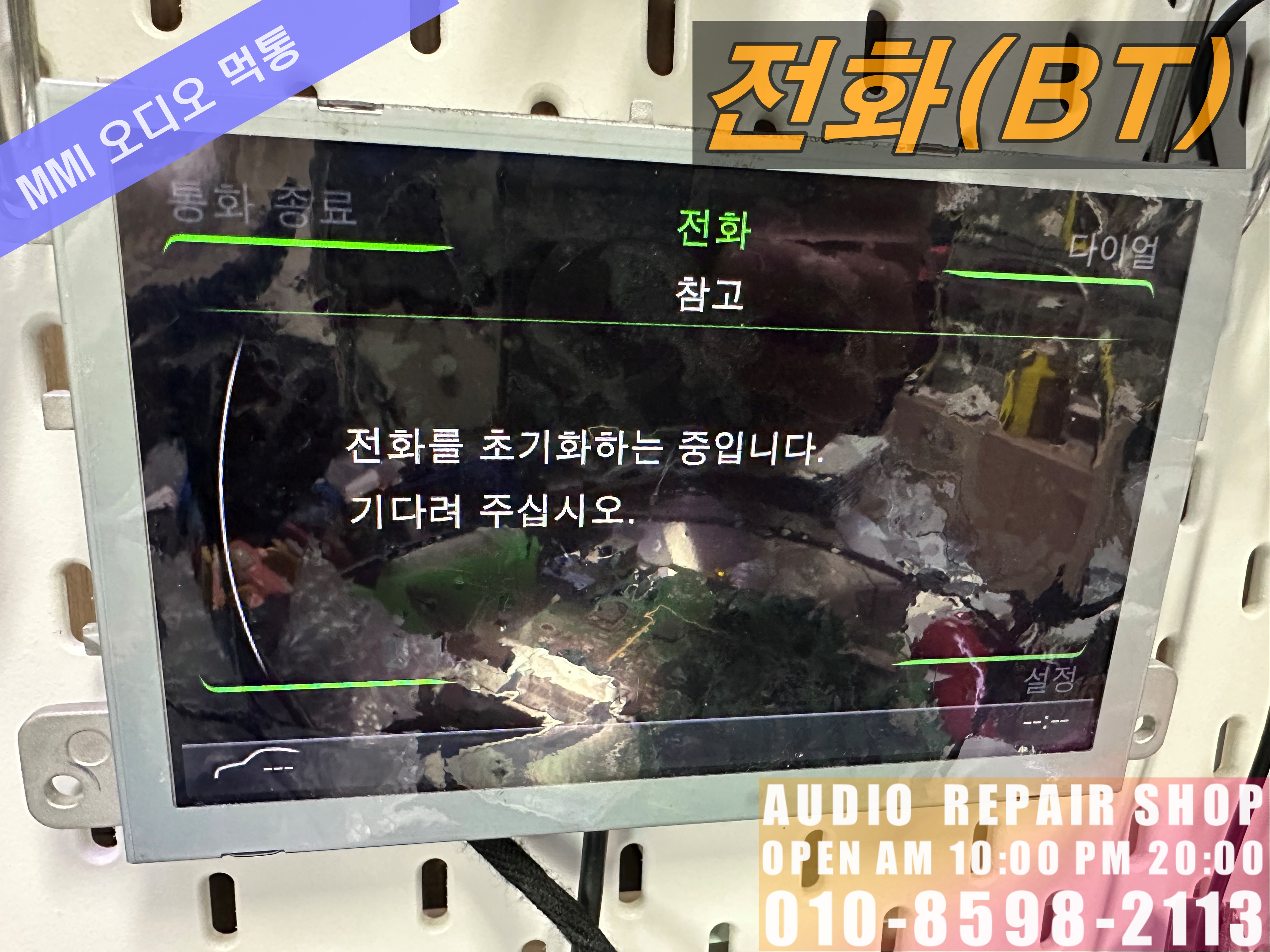

전화, BT기능도 문제없이 동작한다.

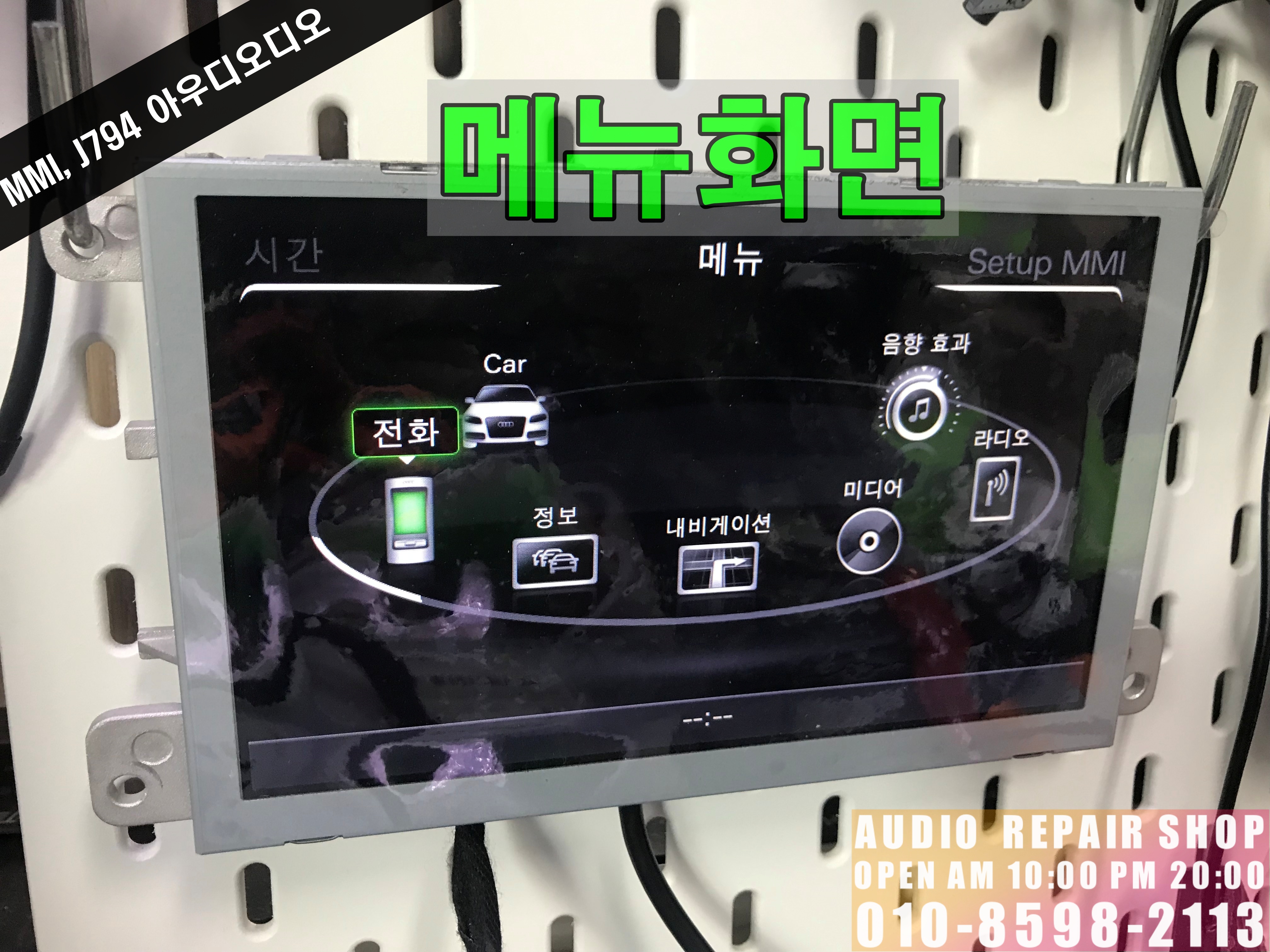

메뉴화면도, 라디오화면도 정상이다.

사운드도 문제없다.

화면은 정상이나, 사운드가 문제가 생기기도 한다.

아우디의 오디오고장증상은

한 번에 하나씩, 스탠바이스태프로 진행된다.

고장증상에 맞춰 수리를 진행하면 된다.

차량으로 이동해 MMI를 설치해 보자.

탈거의 역순으로 진행하면 그리 어렵지 않게

조립이 가능하다.

반가운 아우디로고와 함께 부팅이 시작된다.

#아우디모니터활성화

모듈의 미등 및 동작램프가 정상화되었다.

#아우디미등활성화 #미디어컨트롤러활성화

순정 내비게이션도 동작하면서

GPS신호도 정상화되었다.

컨트롤러의 미디어버튼을 눌러보자,

소스를 확인하자. 주크박스, SD카드, 오디오 CD 및 블루투스

DMB까지 문제없이 활성화되어 시작되기만을

기다리고 있다.

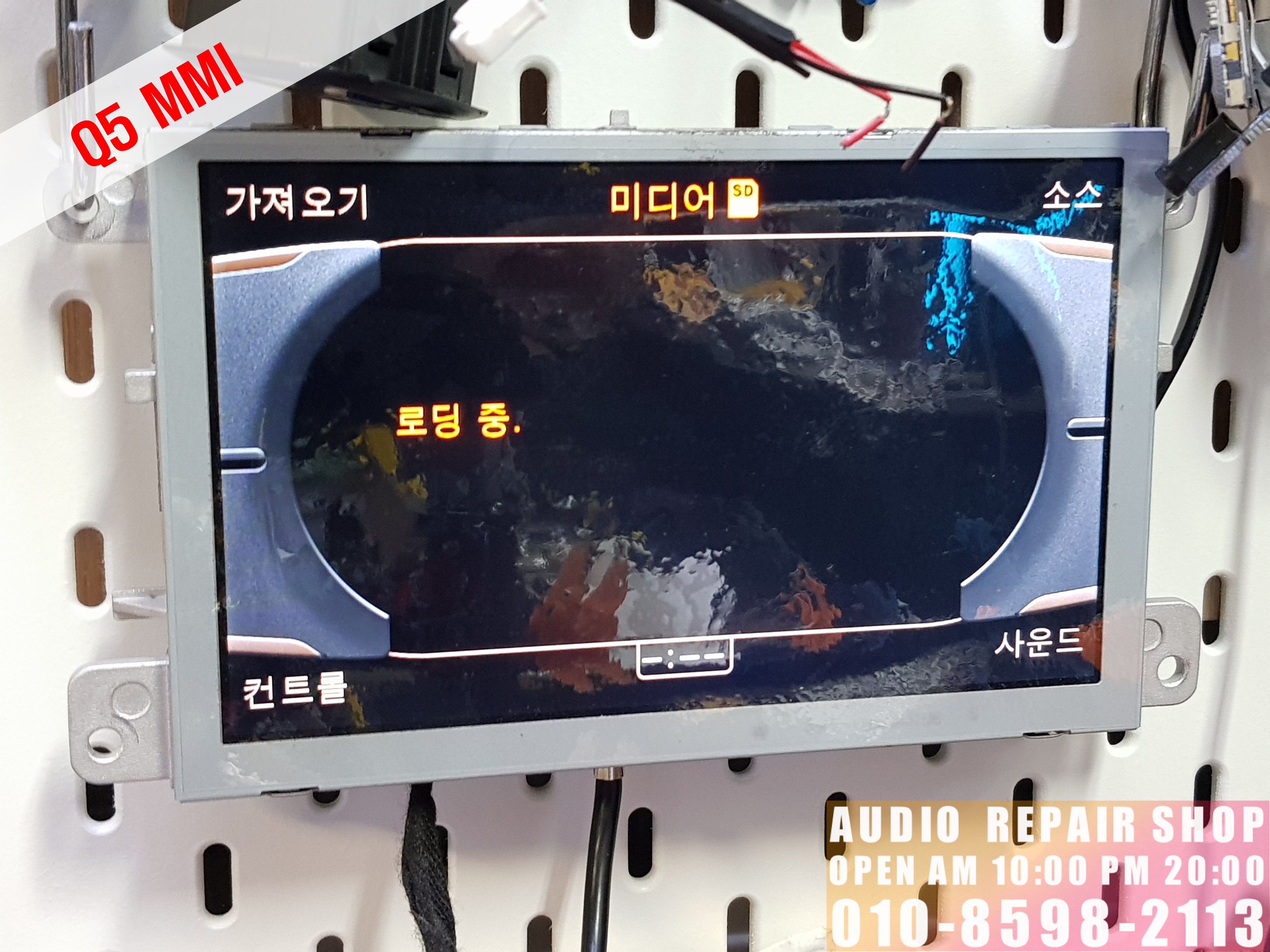

SD카드의 음악을 재생시켜 본다.

#주크박스 #SD카드

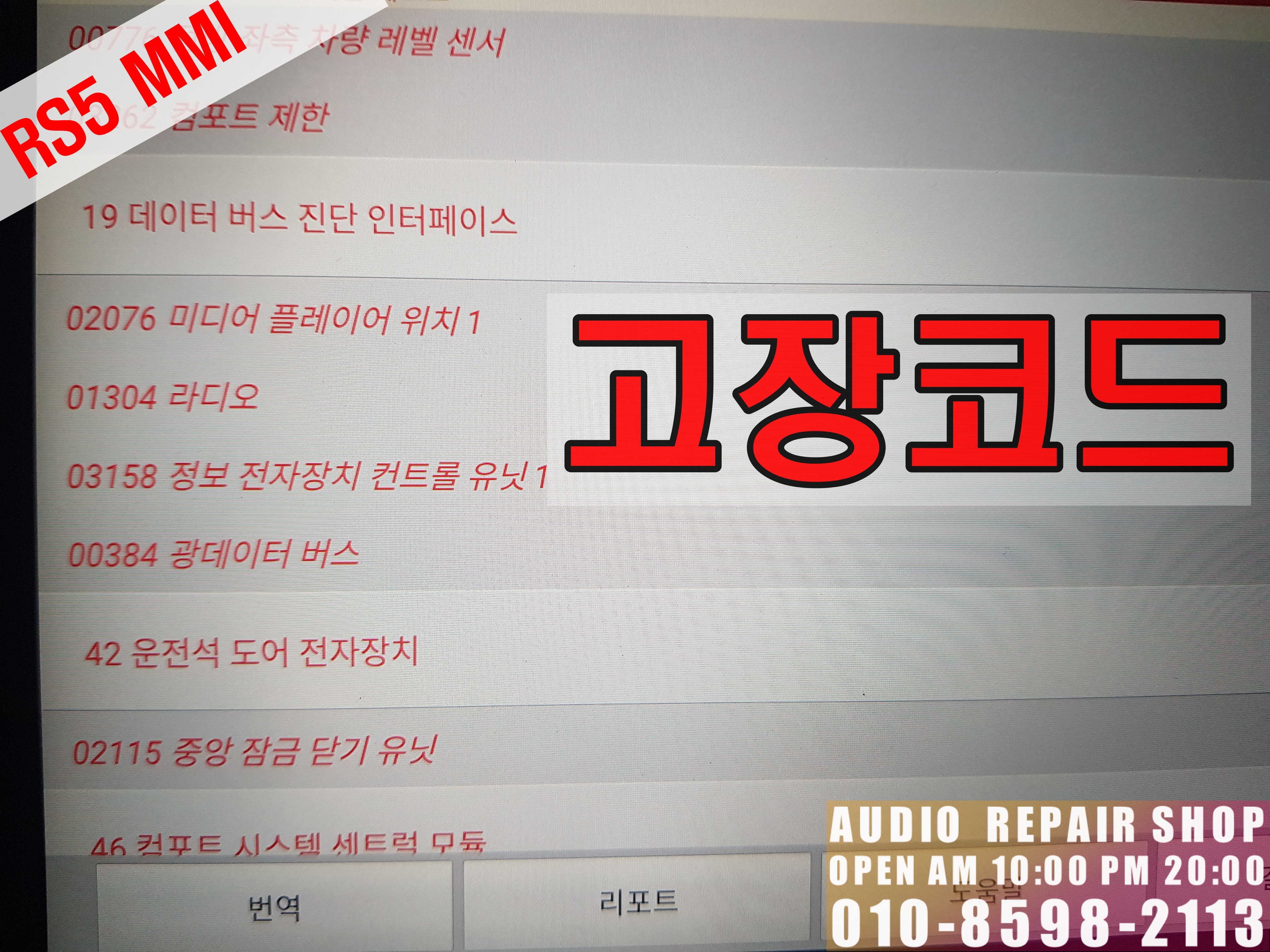

수리 전과 후의 진단기의 진단결과이다.

활성화도 안되던 모듈이 활성화되어

고장코드를 남기게 된다.

이 고장코드는 에러코드삭제로 지워지게 된다.

#MMI오디오고장진단 #5F비활성화 #5F모듈활성화

계기판에서 남아있던 타이어 공기압 고장코드는

어떻게 하면 될까?

j794모듈이 정상화되어

차량시스템에 접근하시면 타이어 압력 저장을 하시면 된다.

잠시 후 계기판에 있는 고장코드는 사라진다.

엔진오일도 교환했다면 차량시스템에서

설정 후 사용하면 된다.

후방카메라기능도 정상화되었다.

아우디 오디오의 고장수리는 꼭 방문해야 수리가 가능할까?

그렇지 않다.

MMI(J794) 모듈만 탈거 후 택배로 수리받으실 수 있다.

지방, 산간, 제주도에서는 택배수리를 요청하시는 게

효율적이라 볼 수 있다.

차량 : 아우디 A6

모델 : 순정 멀티미디어 인터페이스 오디오(MMI, J794)

고장증상 : 모니터 반응없음, 오디오기능먹통

(라디오, 내비, 후방 등, 계기판표시(준비중입니다.)

안녕하세요.

아우디(audi) 오디오 수리 전문업체

카스토리 수리마스터입니다.

아우디 오디오 즉 MMI 고장증상에 대해

알아보겠습니다.

아우디차량의 모니터, 오디오기능이

전원 먹통현상이 발생합니다.

언젠가, 가끔 연결이 불안정한 상태를 보이다가

죽는 경우도 있지만

불현듯 찾아오기 마련이죠.

오디오 고장증상이 발생하면

제일 먼저 취해야 할 조치방법은

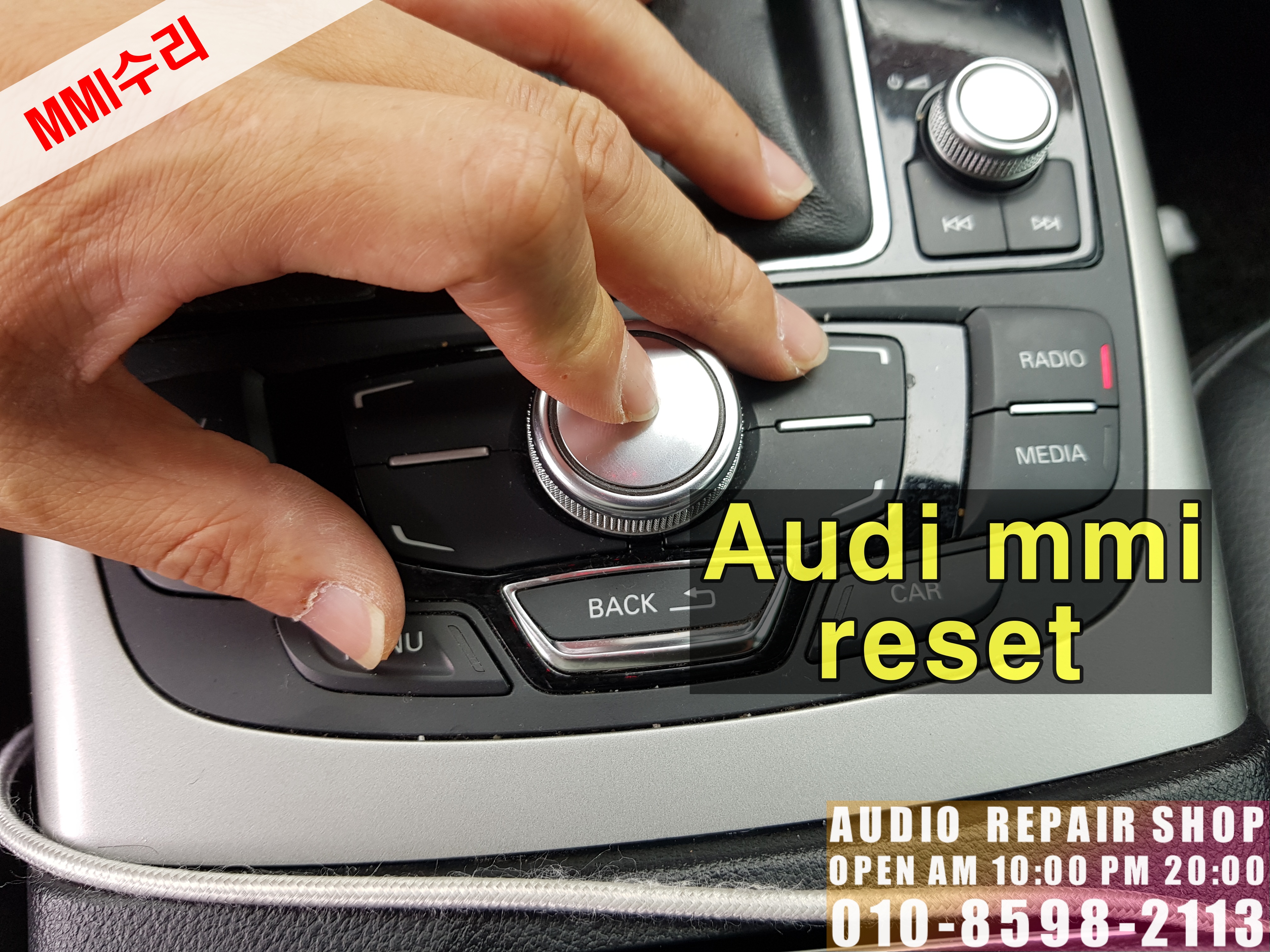

미디어컨트롤러를 통해 리셋을 해보는 것입니다.

이것만으로는 정확하지 않을 수 있으나

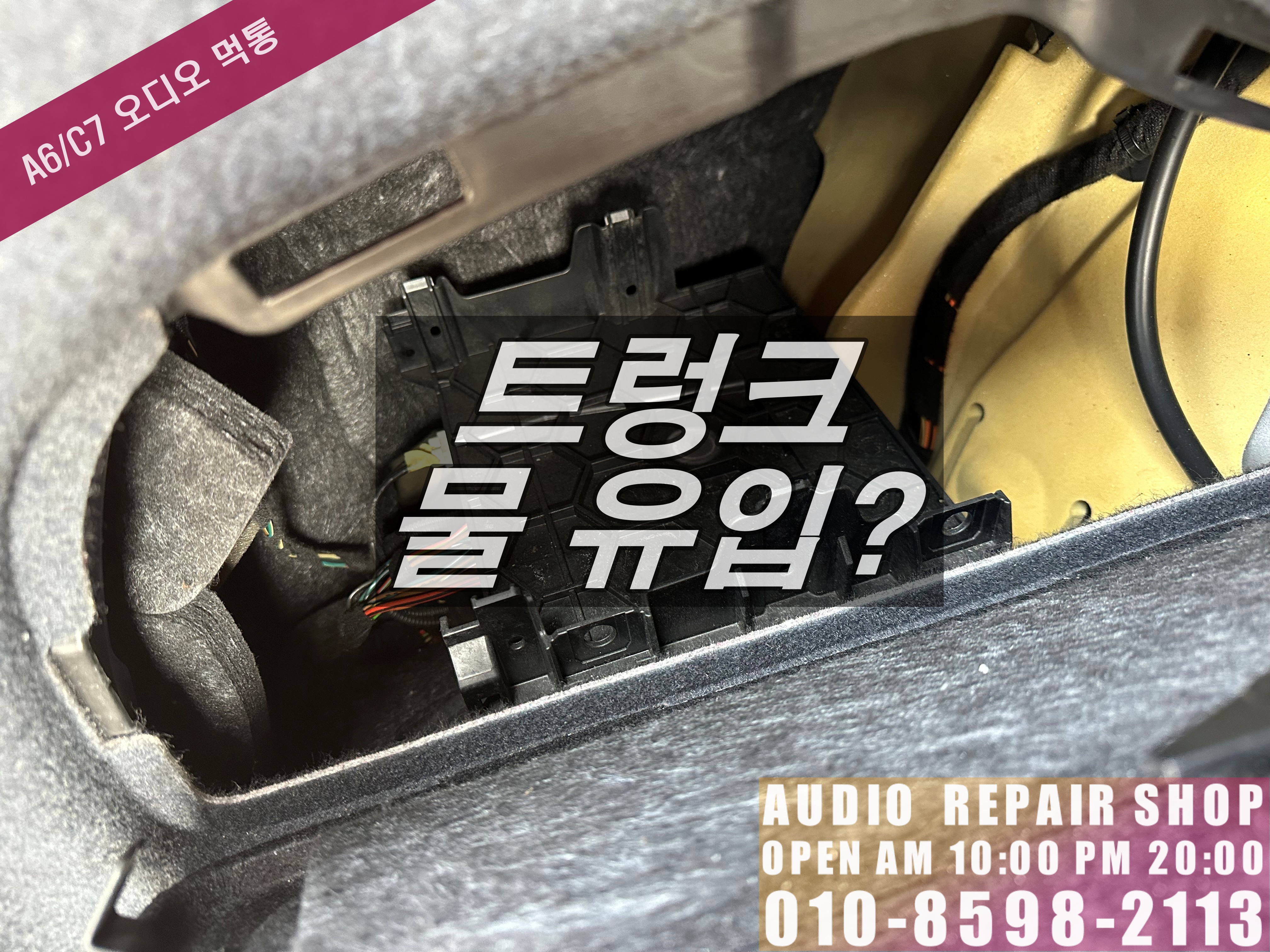

차량사고나 트렁크의 물유입등의

경우의 수가 없었다면 말이죠.

유안상 고장증상

1. 화면이 들어오지 않는다.

(A6, A7, A8의 경우 전동 모니터가 반응하지 않는다.)

2. MMI(CD플레이어가 있는 부분의 모듈)과

미디어 컨트롤러의 미등 및 동작램프 반응하지 않는다.

3. 계기판에 오디오 동작메뉴에선

준비 중입니다. 만 표시될 뿐 진행을 하지 않는다.

MMI는 교환이 아닌 수리를 해야만 하는 이유

MMI의 서비스센터 교체금액을 듣는다면

수리가 답이란 걸 알 수 있다.

무려 700-800만원으로 웬만한 중고차금액이다.

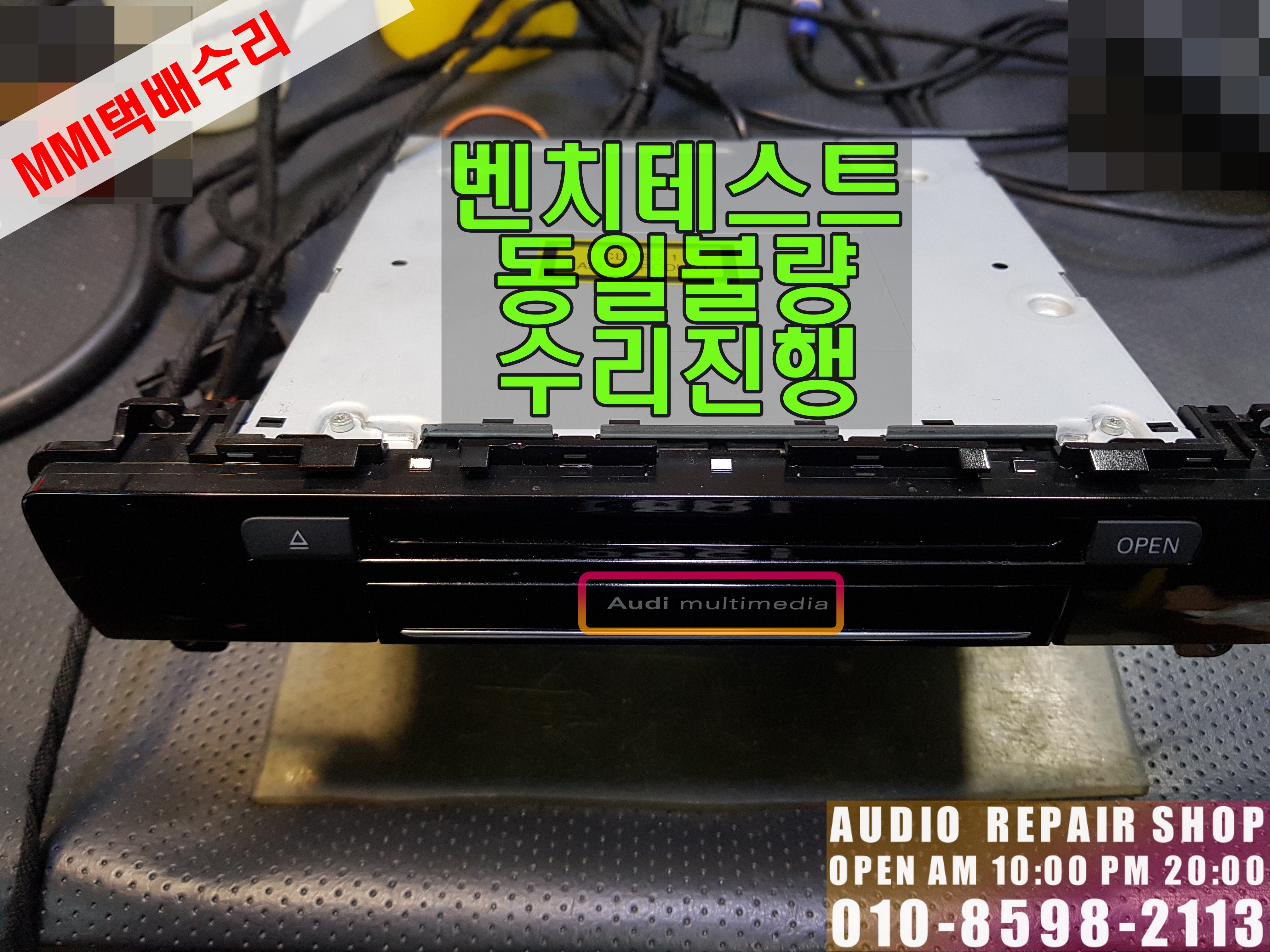

정비업체에서 보내주신 아우디오디오(MMI)입니다.

꼼꼼하게 포장된 택배상자에서 꺼낸 후

제일 먼저 육안으로 확인 후

전원을 넣어봅니다.

A6에 들어간 모델은

4G0 035 748J로, 2014년식에 설치된 모듈입니다.

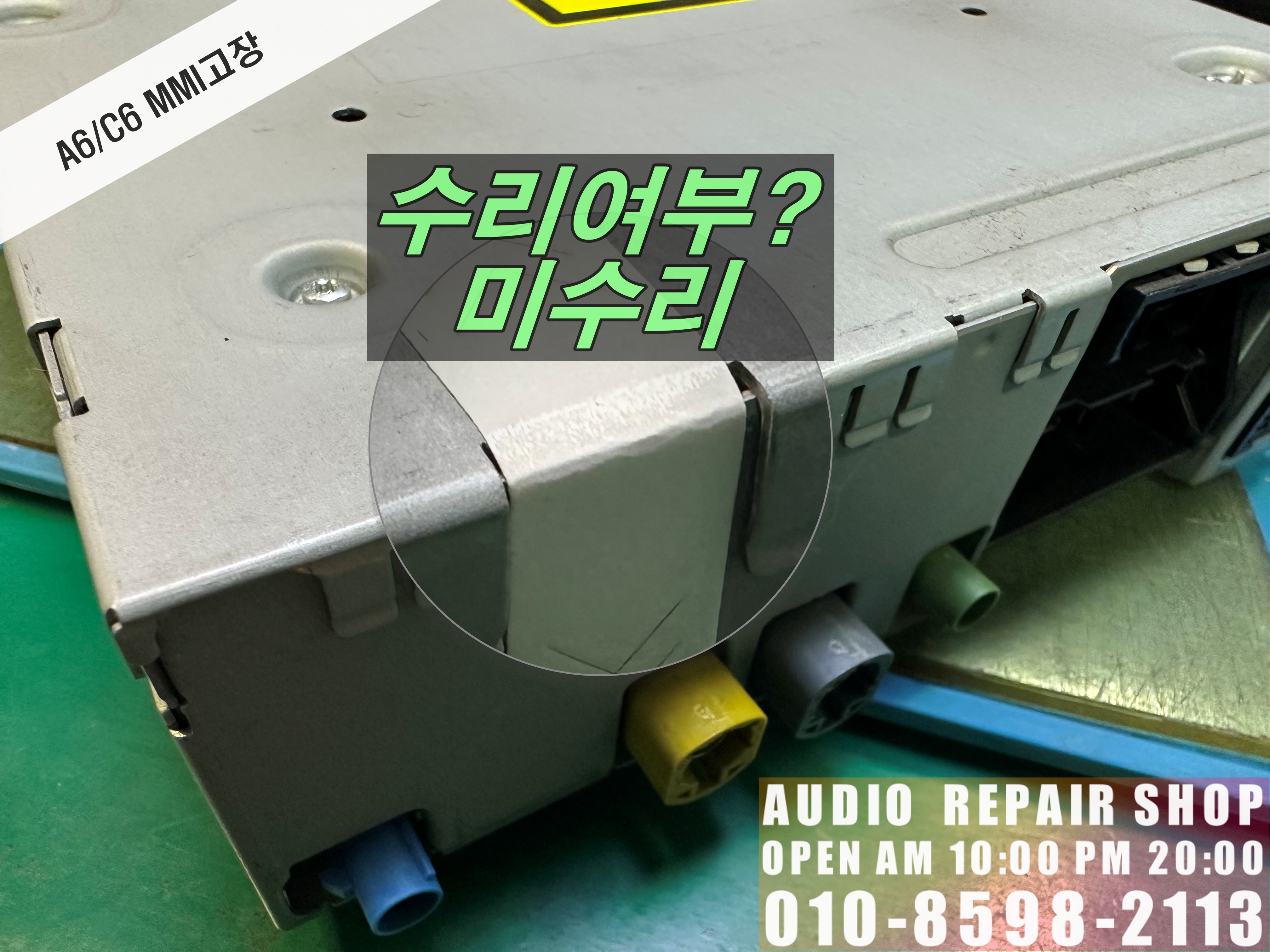

다행히도 수술자국은 없습니다.

보증라벨주위로 기름때인지, 송풍기에서

흘러들어 간 것인지 알 수 없는 누런 때가 보입니다.

메인보드에 침투되지 않았기를 바라면서

수리를 진행합니다.

전원을 넣어보지만 역시나

들어오지 않는 모니터입니다.

오디오 수리 과정

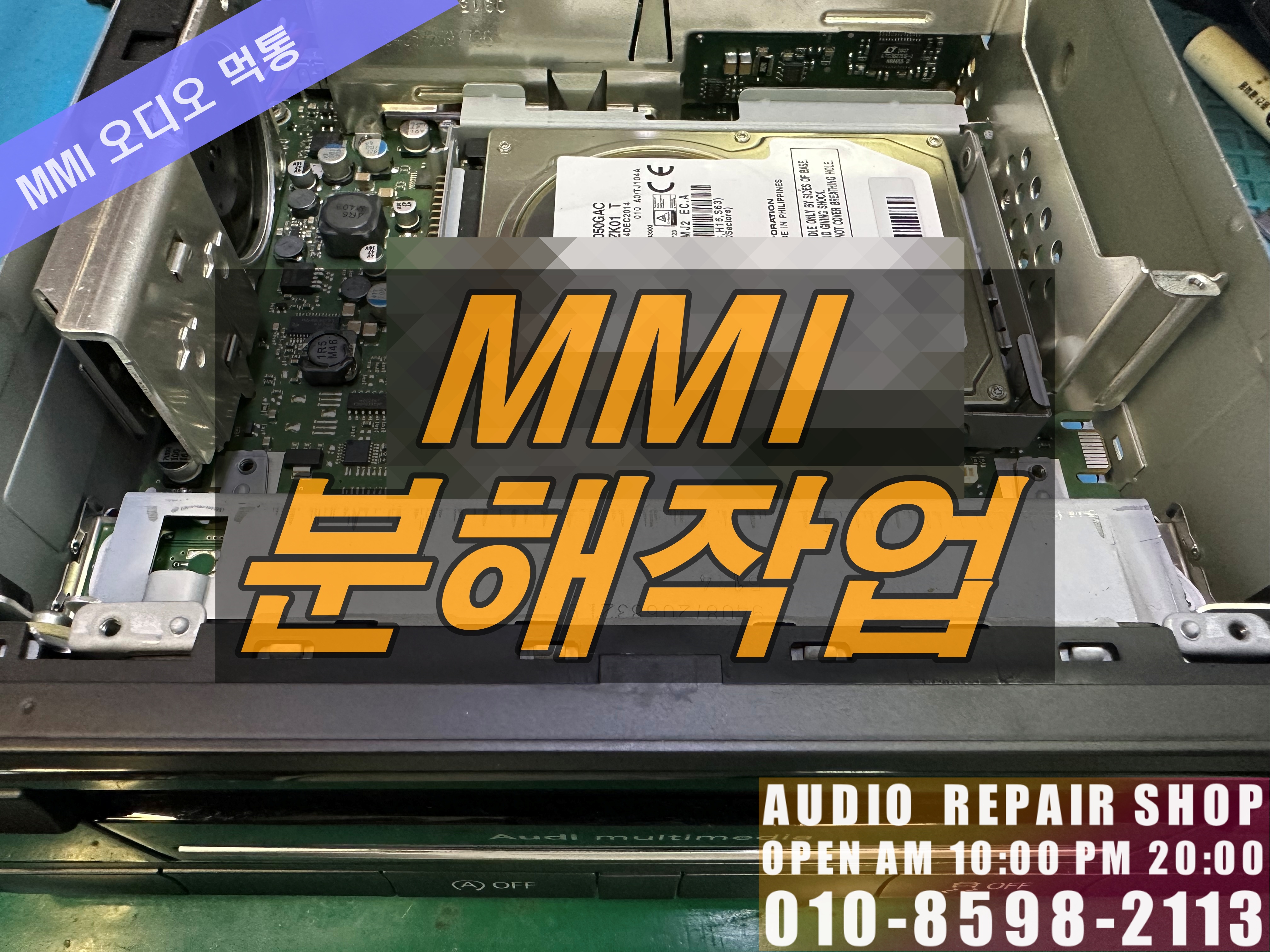

1. 상판도 분리하고, DVD메커니즘, HDD 등을 분리합니다.

2. 플럭시블 케이블을 분리합니다.

3. 메인보드를  점검하여 고장 난 회로 및 모듈

칩셋을 확인합니다.

4. 전문 BGA rework station를 이용해 수리를 진행합니다.

수리 후 점검

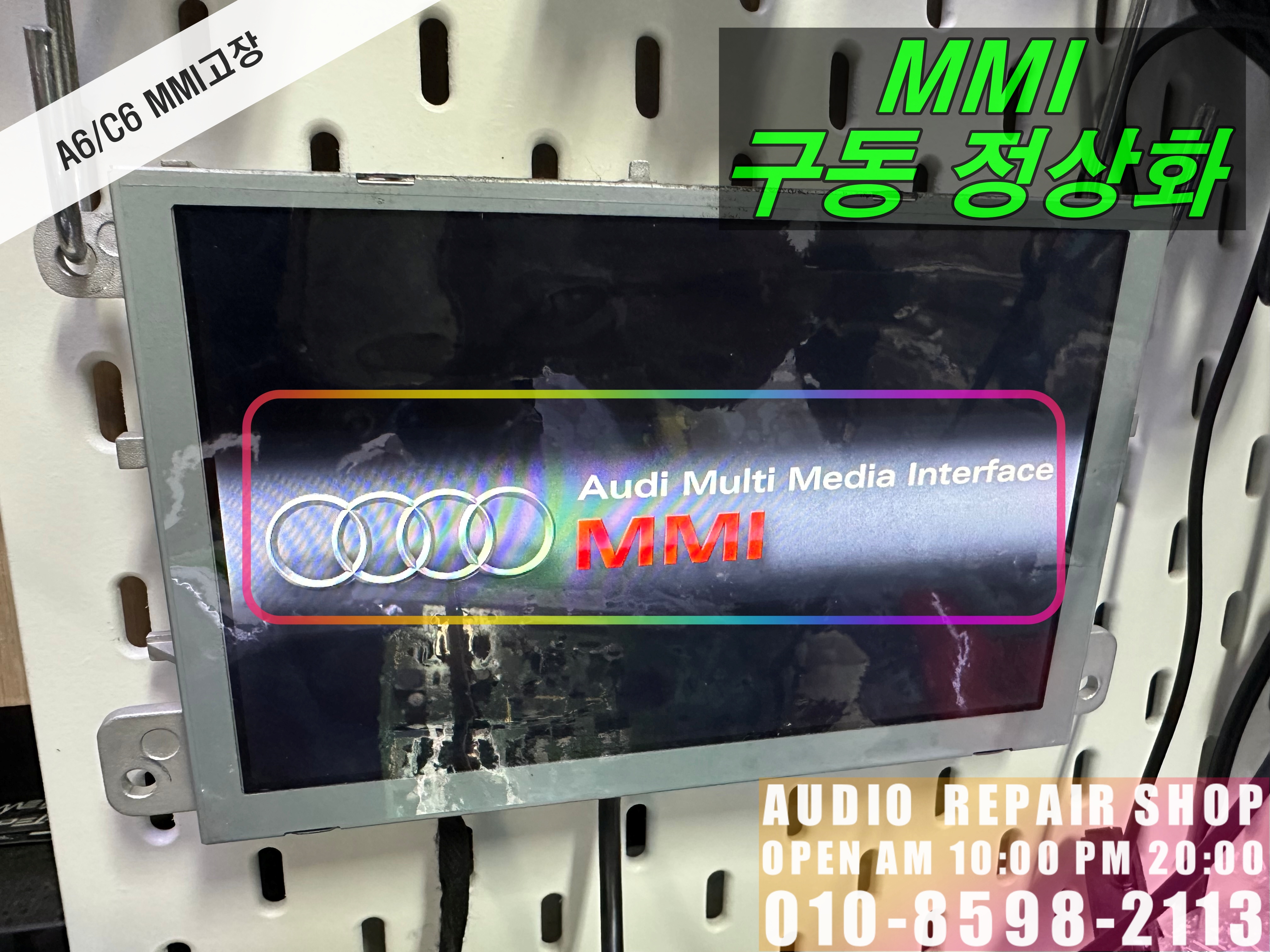

MMI오디오에 전원을 인가하자

정상동작하는 화면입니다.

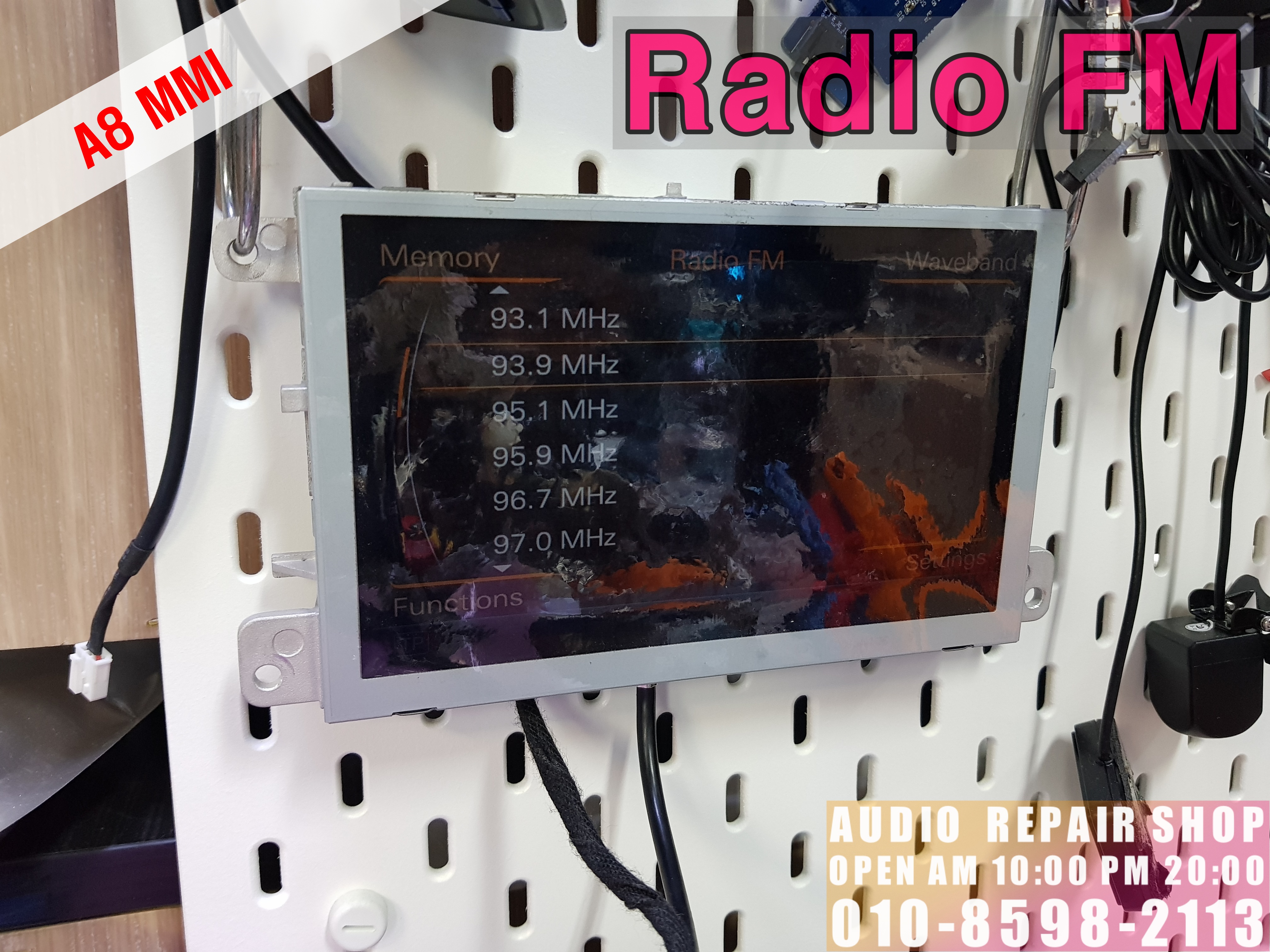

라디오 주파수까지 정상수신중입니다.

A6의 미디어화면입니다.

주크박스까지 문제없이 동작합니다.

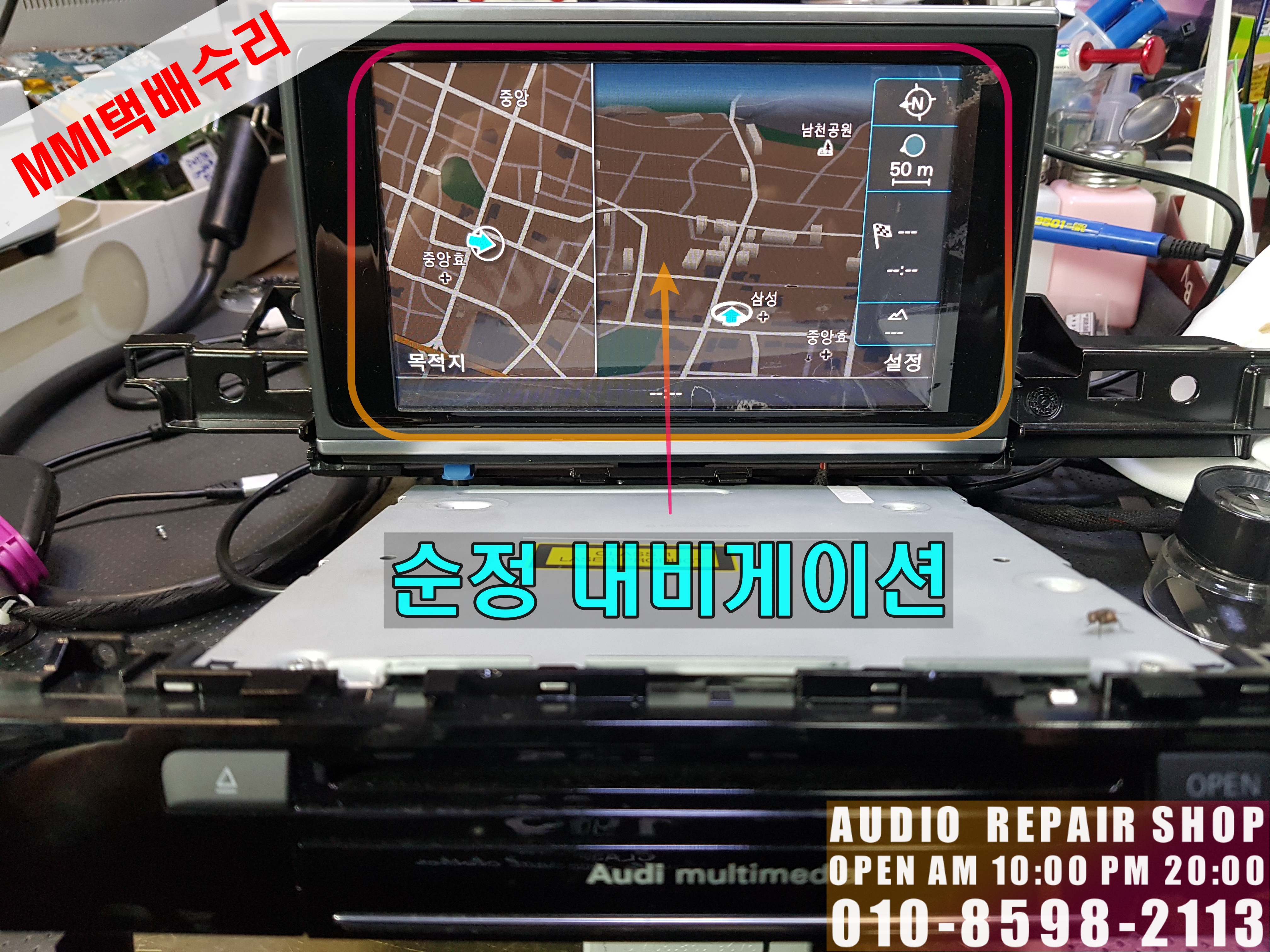

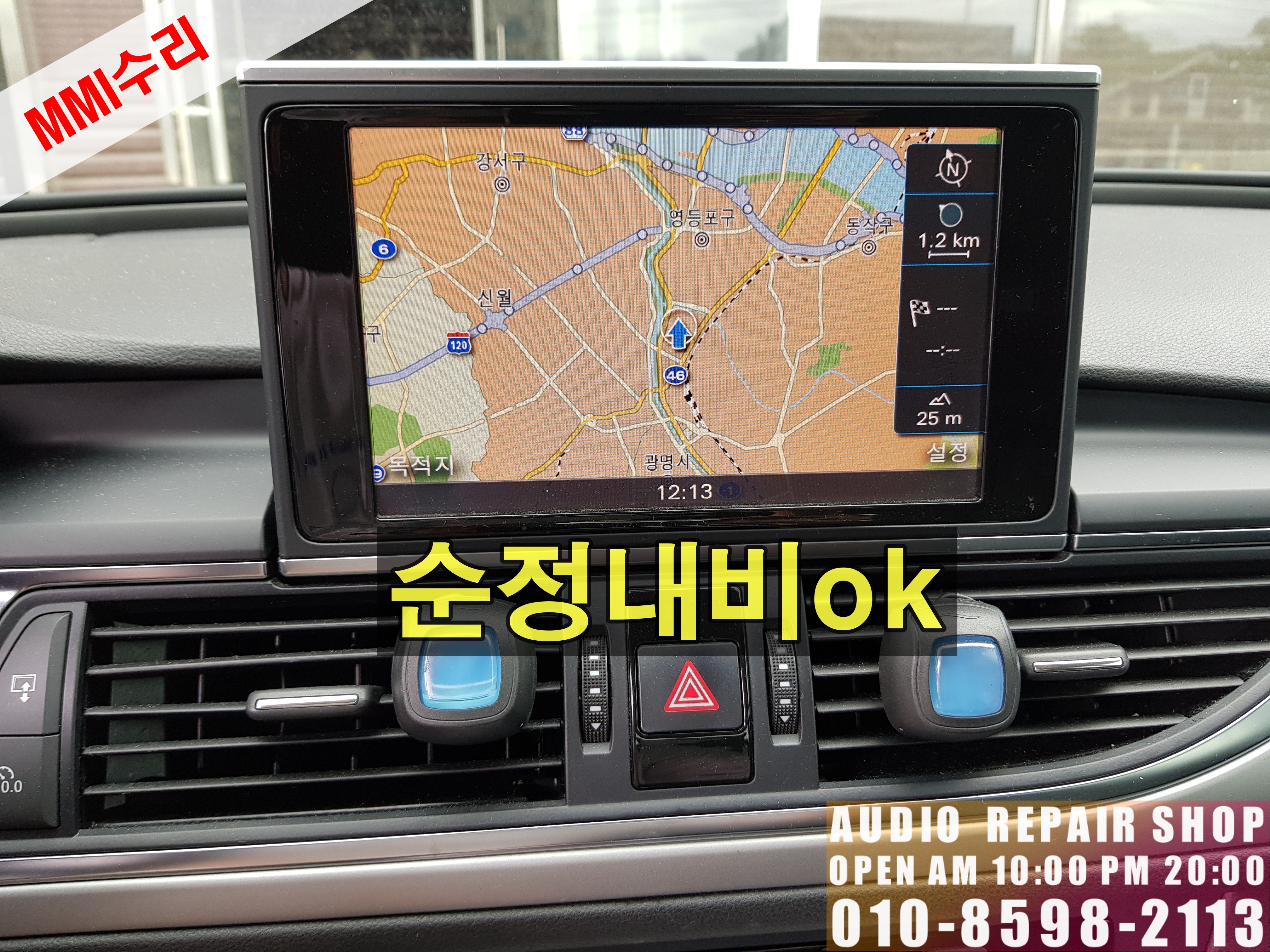

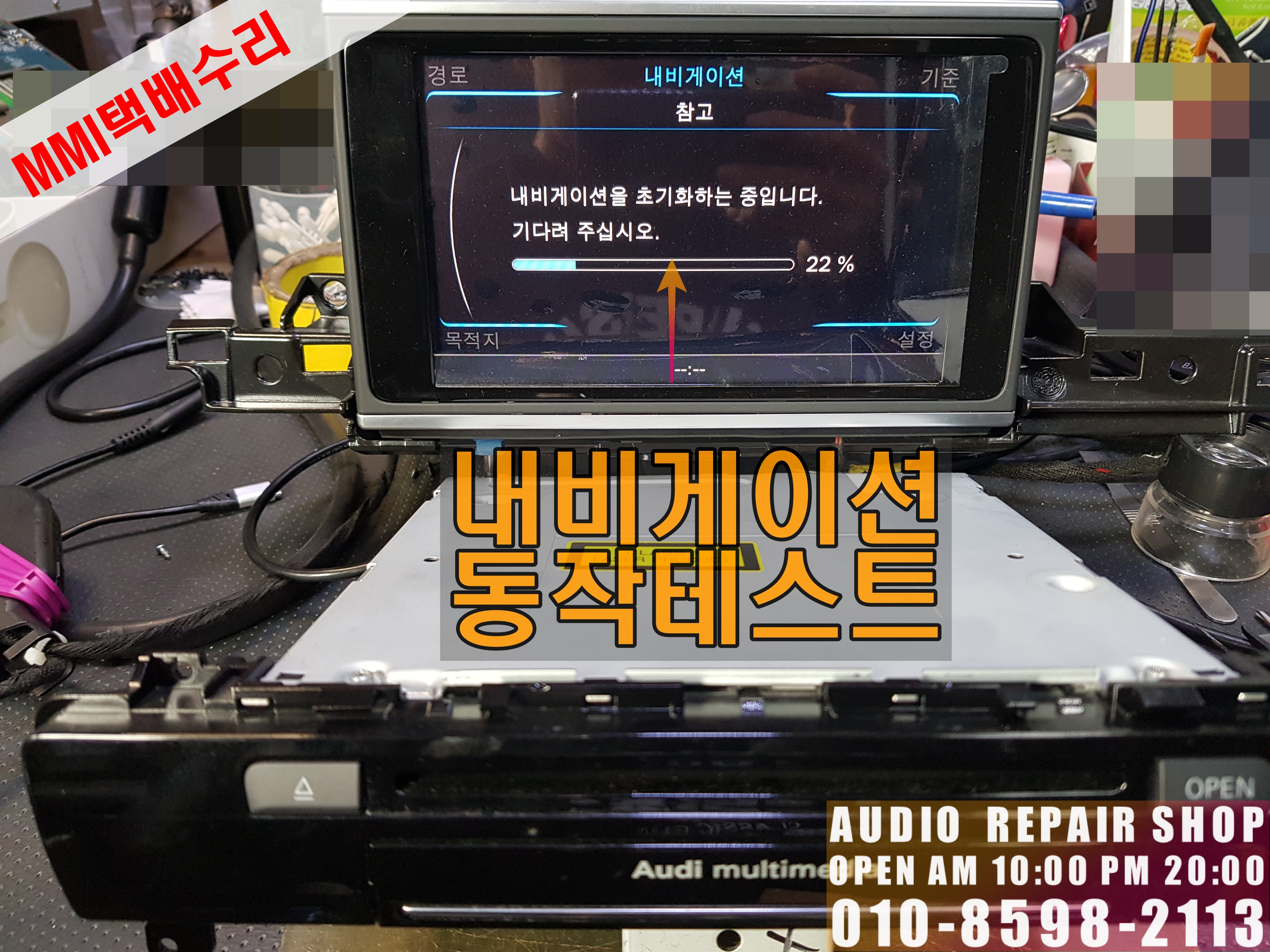

순정내비게이션은 어떨까요?

11%에서 멈춤 증상도 없이 깔끔하게 동작합니다.

고속도로에서 안내받으시다 고장 나셨는지

아직 고속도로에 차량의 위치가 표시됩니다.

아우디의 MMI는 차량의 시스템과도

연동되어 있는데요. 단순한 오디오기능을 떠나

차량의 컴퓨터기능을 한다고 보시면 됩니다.

MMI모듈도 컴퓨터와 다름없죠.

아우디 오디오 고장 수리는 택배수리는 물론

방문하시면 1시간 정도면 수리가 가능합니다.

지방, 산간, 제주도에서는 택배수리를

요청하시면 됩니다.

동종업계에서 일하시는 분들은

택배, 퀵, 탁송등을 이용하실 수도 있습니다.

차량 : 아우디 RS6 2011년식

모델 : OEM Multi Media Interface(MMI, J794)

증상 : 오디오기능고장

모니터 동작 무(먹통)

오디오기능 준비 중입니다.

컨트롤러 동작램프 반응 없음.

안녕하세요.

수입차량의 아우디오디오

수리전문업체 카스토리 수리마스터입니다.

아우디차량의 A6차량의 오디오기능이상으로

방문하셨는데요.

이 차량의 경우 어떤 게 안되는지 확인 후

수리를 진행하겠습니다.

대부분의 경우 MMI(오디오) 모듈 고장이며

수리는 대부분 진행이 가능합니다.

무조건 교환해야 되는 것은 아니라는 겁니다.

교환하고 싶다고 싶게, 저렴하게 할 수

있는 방법도 없습니다.

서비스센터견적이 무려 700만원 이상대입니다.

그것도 몇 개월 후에나 가능하겠지요.

아우디 오디오 고장증상입니다.

1. 모니터가 안 올라온다.

2. 시디는 들어있으나, 반응이 없다.

3. 컨트롤러에 미등 및 동작램프가 안 켜진다.

4. 계기판에 오디오 준비 중이라는 멘트만 보인다.

이런 경우 대부분은 MMI 불량입니다.

아우디 A6 오디오 탈거 후

오디오상태를 다시 한번 점검합니다.

아주 간혹, 기타 트렁크모듈이 나가는

경우도 빈번하게 발생하기 때문입니다.

A6에 설치된 모듈은 4G0035748A 품번이며

수리이력은 존재하지 않습니다.

이번이 처음이라는 얘기는

무려 12년 가까이 사용을 했다는 것입니다.

아주 오래 사용한 케이스입니다.

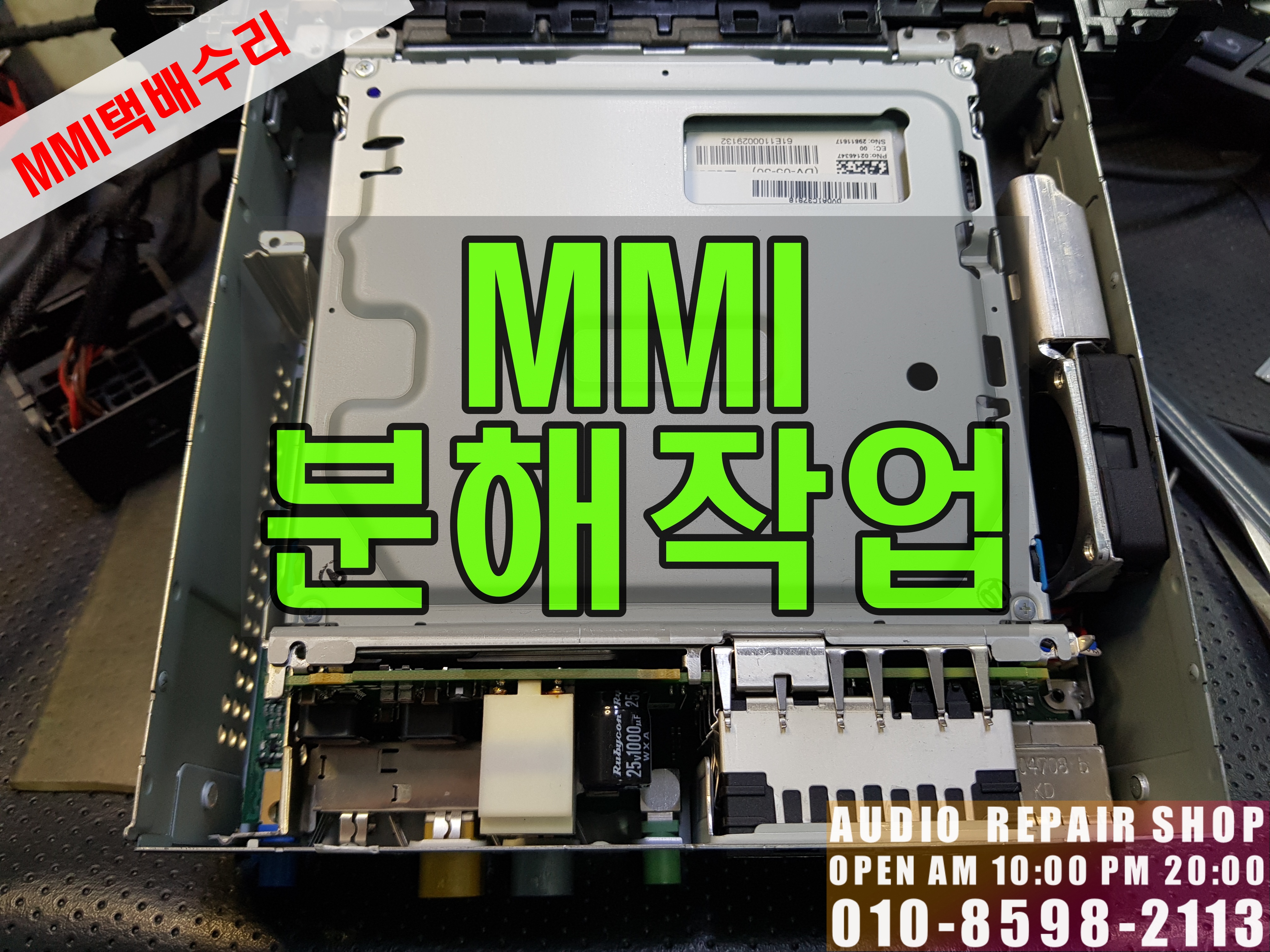

MMI를 분해해 보겠습니다.

메인보드의 불량으로

데이터업그레이드등을 통해

해결되지는 않습니다.

점검을 통해 고장 난 부품을 찾아내

수리를 진행합니다.

전문장비가 동원돼야 수리가 가능합니다.

수리가 완료되면 동작상태를 체크합니다.

미디어 컨트롤러의 동작램프등이 점등되는 것을

볼 수 있습니다.

라디오에 점등이 되면 라디오화면이

정상적으로 표시됩니다.

기타, 메뉴화면, 순정지도, 미디어연결상태까지

문제없이 표시됩니다.

이젠 차량으로 이동해

MMI를 설치합니다.

모니터가 활성화 부팅이 시작되는 걸 볼 수 있습니다.

블루투스가 연결되면서

음악이 재생되고 있습니다.

음향효과 사운드시스템도

정상적으로 컨트롤됩니다.

앰프는 정상이란 말씀이죠.

순정지도도 활성화됩니다.

순정카메라도 문제없이 동작합니다.

수리가 완료되면

고장코드확인 후 에러코드를 삭제합니다.

계기판에서도 오디오정보가 확인되는 걸 볼 수 있습니다.

아우디 오디오(MMI) 결함, 고장수리는

대부분 1시간 남짓이면 수리가 가능합니다.

방문이 어렵거나, 탈거만 가능하다면

택배수리를 요청하실 수도 있습니다.

증상이 애매하다면 방문을 추천드립니다.

차량 : 아우디 A5 스포트팩 2015년식

모델 : 순정 인터페인먼트 오디오시스템(MMI,j794)

증상 : 오디오(MMI)기능먹통

1. 모니터 안켜짐

2. MMI,컨트롤러 미등 동작램프 안켜짐

3. 계기판(오디오 표시)안됨

안녕하세요.

아우디 오디오 시스템

수리전문업체

카스토리 수리마스터입니다.

아우디차량의 오디오 관련 증상에

대해 알아보도록 하겠습니다.

아우디 오디오 즉, MMI라 부릅니다.

멀티미디어 인테페이스의 약자이며,

이장치가 고장이 나면 화면도, 소리도, 동작도

하지 않는 블랙아웃, 먹통이 됩니다.

MMI가 비싸다던데 걱정부터 앞서시겠지만

그건 서비스센터에서 교환했을때의 견적이고요.

수리로 진행할시 금액은 저렴하니

한번 물어보고 가실게요.

서비스센터 교체금액 : 700만원대

수리비용 : 10%의 금액대

동탄에서 아우디 오디오고장증상으로

의뢰 후 찾아주셨어요.

A5 15년식인데 고장이 발생했어요.

아우디 오디오 고장증상

1. 화면이 안켜지네요.(화면만 고장일수도 있겠죠)

2. MMI(시디는 들어갔다, 나왔다 하네요.)

3. 미디어 컨트롤러(죠그) 미등 및 동작램프가 안켜져요.

4. 계기판에서도 오디오정보를 볼수 없어요.

이렇다면 100% 오디오고장이에요.

아우디 오디오 탈거방법

 전용툴만 있으면 탈거는 난이도 하에 속한답니다.

MMI를 탈거 후 수리실로 이동해

고장상태를 체크합니다.

아주 간혹, 수리실에서 켜지는 경우가 발생해요.

그렇다면 차량의 다른 모듈고장이니 점검해야겠죠.

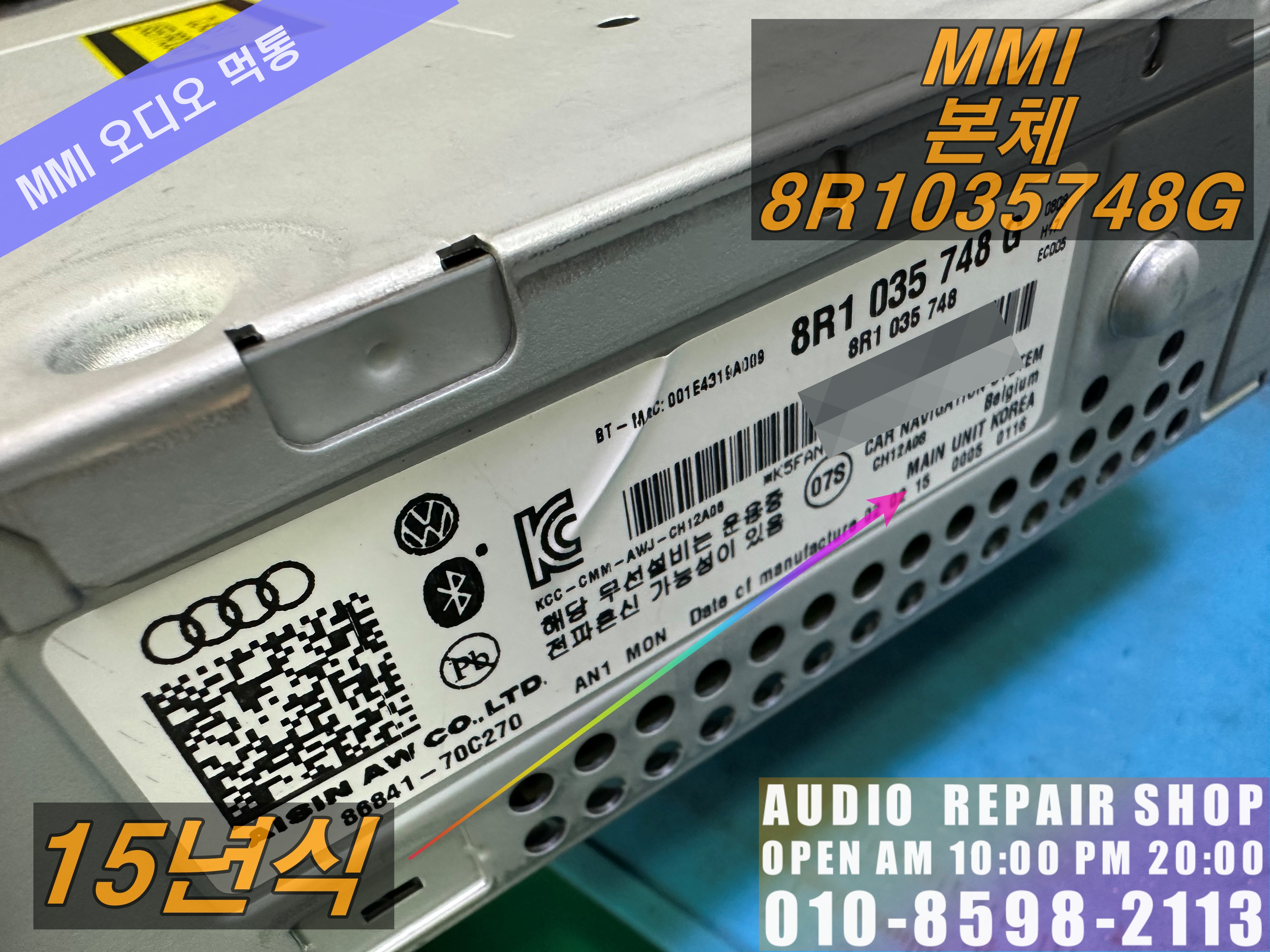

A5의 MMI 넘버는 8R1035748H로 3G+모듈이에요.

다행이도 수리이력없이 8년 가까이 사용하셨어요.

시디메커니즘, HDD등을 제거한 후

메인보드만 분리해요.

전문 장비를 이용해 메인보드의

부품수리를 진행해요.

수리가 완료되면 벤치에서 에이징테스트를 진행해요.

또다른 증상이 없는지도 여기서 체크해야해요.

라디오, 순정지도, 미디어, 전화, 차량정보까지

문제없이 동작하네요.

이제 차량으로 이동해볼까요.

MMI를 조립한 후 전원을 인가하면

A5 로고와 함게 부팅이 시작되요.

MMI의 시디투입구 및 미등이

켜지는것을 볼수 있어요.

이래야 정상이에요.

고장상태에서는 안켜지는거 보셨죠?

미디어컨트롤러도 동작램프 및 미등이

켜지는걸 볼수 있어요.

스위치동작상태 및 볼륨조절까지

테스트를 진행해요.

아우디 순정지도를 실행시켜볼게요.

초기화하는 중입니다.

기다려주십시오. 멘트 후 동작상태가 보이시죠.

11%에서 멈추는 증상을 보인다면

다른게 문제에요.

지도실행에도 문제가 없어요.

미디어(SD카드)의 음악재생이

되고 있어요.

이제야 보이는 후방카메라

그동안 얼마나 답답하셨을까요.

사용을 안하면 모를까. 이렇게 사용하다 사용을 못하면

왠지 모를 불안감이 생기거든요.

계기판에도 오디오 동작상태를 보여지고 있어요.

오디오고장코드 및 차량시스템에

문제가 없는지 체크 후 에러코드를 삭제 후 출고도와드렸어요.

아우디 차량의 오디오시스템 수리는

보통은 1시간내외면 수리가 가능하답니다.

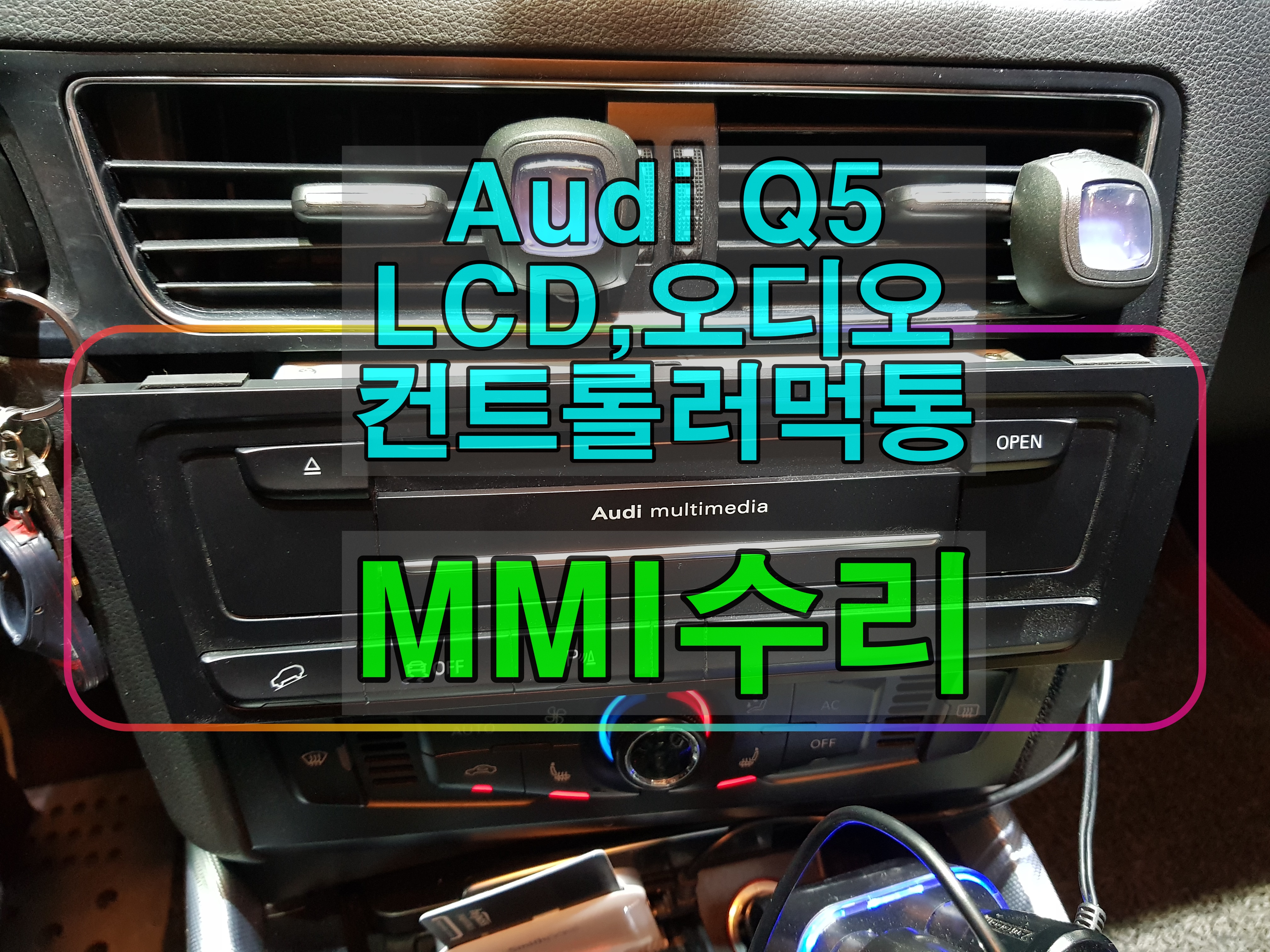

차량 : 아우디 SQ5 2014

모델 : 순정오디오시스템(MMI) + 안드로이드올인원(안올)

증상 : 안올화면정상, 순정인포화면먹통, 사운드먹통

컨트롤러 및 미등, 동작램프 안켜짐

안녕하세요.

아우디 오디오 수리

전문업체 카스토리입니다.

평택에서 찾아주신 차량이며,

안드로이드 올인원이 설치되어 있다.

순정상태의 경우, 화면까지 먹통이지만

이경우는, 안드로이드올인원은 사용이 가능하다.

하지만, 사운드를 들을수 없다.

MMI고장이니 말이다.

안드로이드올인원설치 후 그랬다면

보드의 데미지가 가해졌을수도 있으나,

안올설치는 몇개월 전이며

사용하다가 순정화면 및 aux로 소리가

나오지 않는 흔한 MMI고장증상을 보인다.

MMI고장증상 확인방법

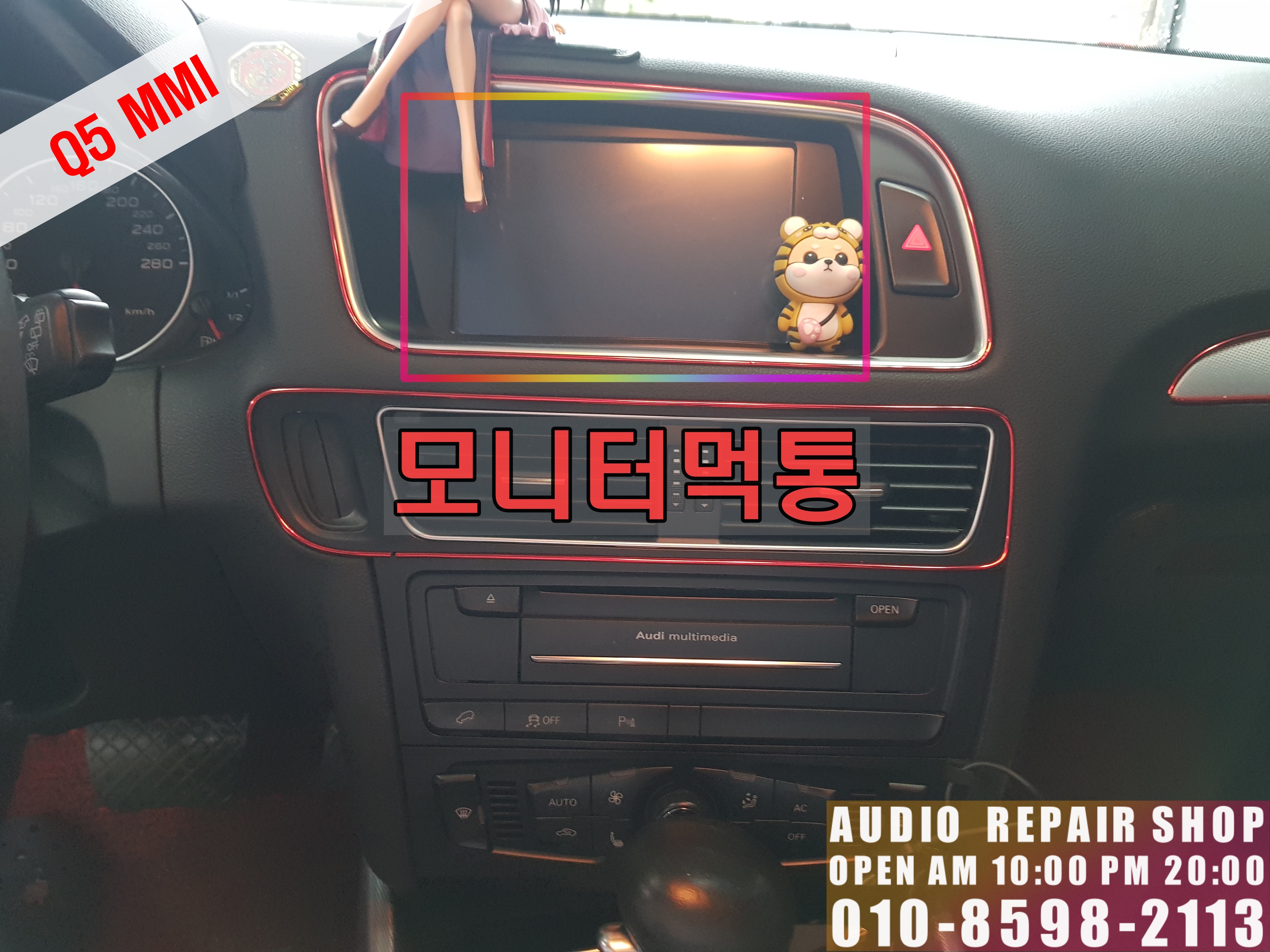

1. 화면이 안켜진다.(단, 소리도 안나온다)

2. 계기판 오디오정보를 볼수 없다.

3. 컨트롤러 및 MMI에 미등 및 동작램프가 안켜진다.

4. MMI RESET를 해본다.(간혹켜짐, 켜졌다 꺼짐)

MMI 교환(수리) 가격

서비스센터 교환견적 700~800만원

겁주려고 하는게 아니다.

(센터 점검시 점검비용 청구됨)

수리(REPAIR) 가격

교환견적에 10/1정도면 가능

(단, 죽은거 확인사살하면 회생불능 중고교환)

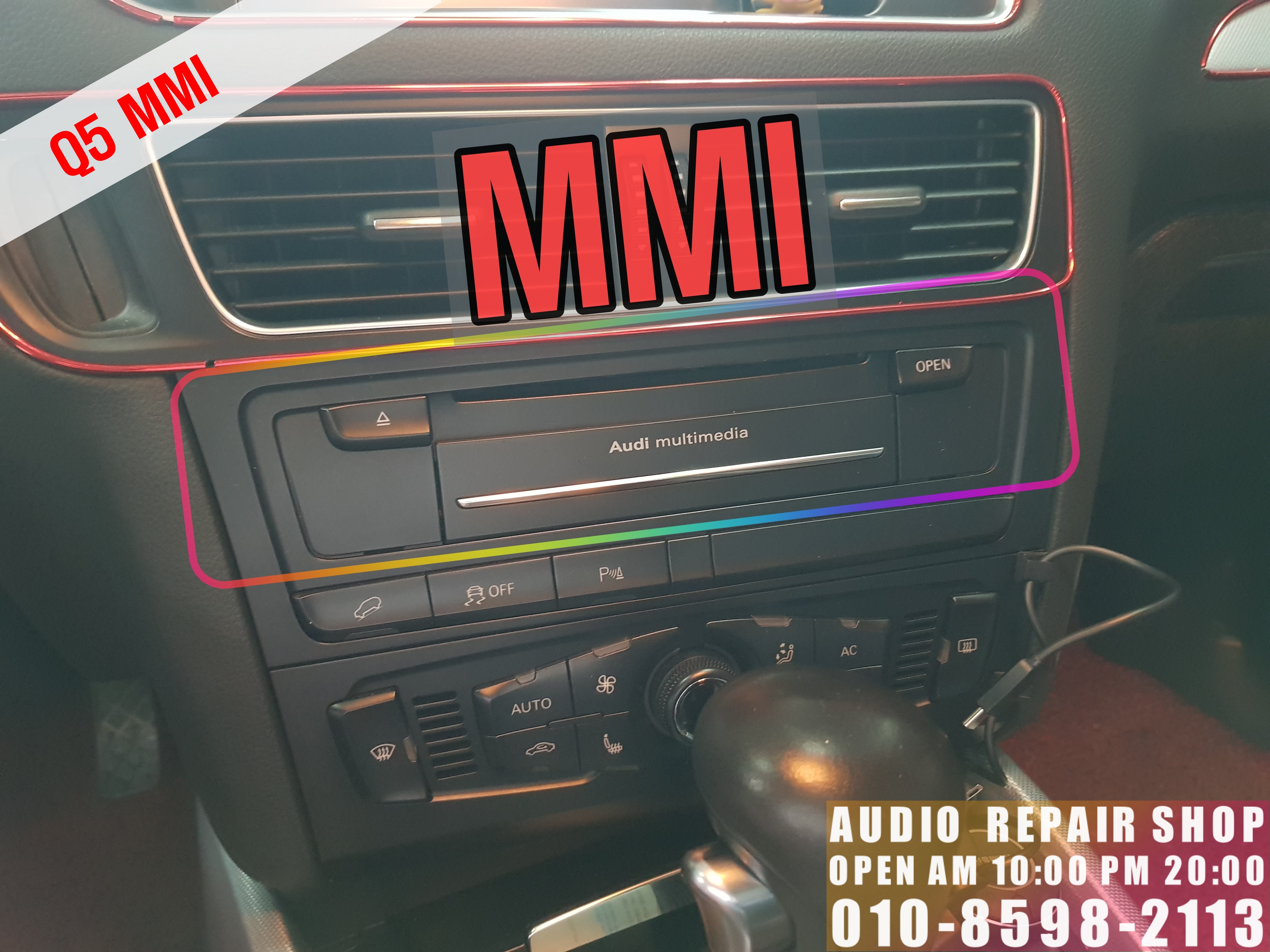

14년식의 Q5차량이다.

오디오고장이면 MMI교환할게 아니고 수리받자.

후방카메라 동작?

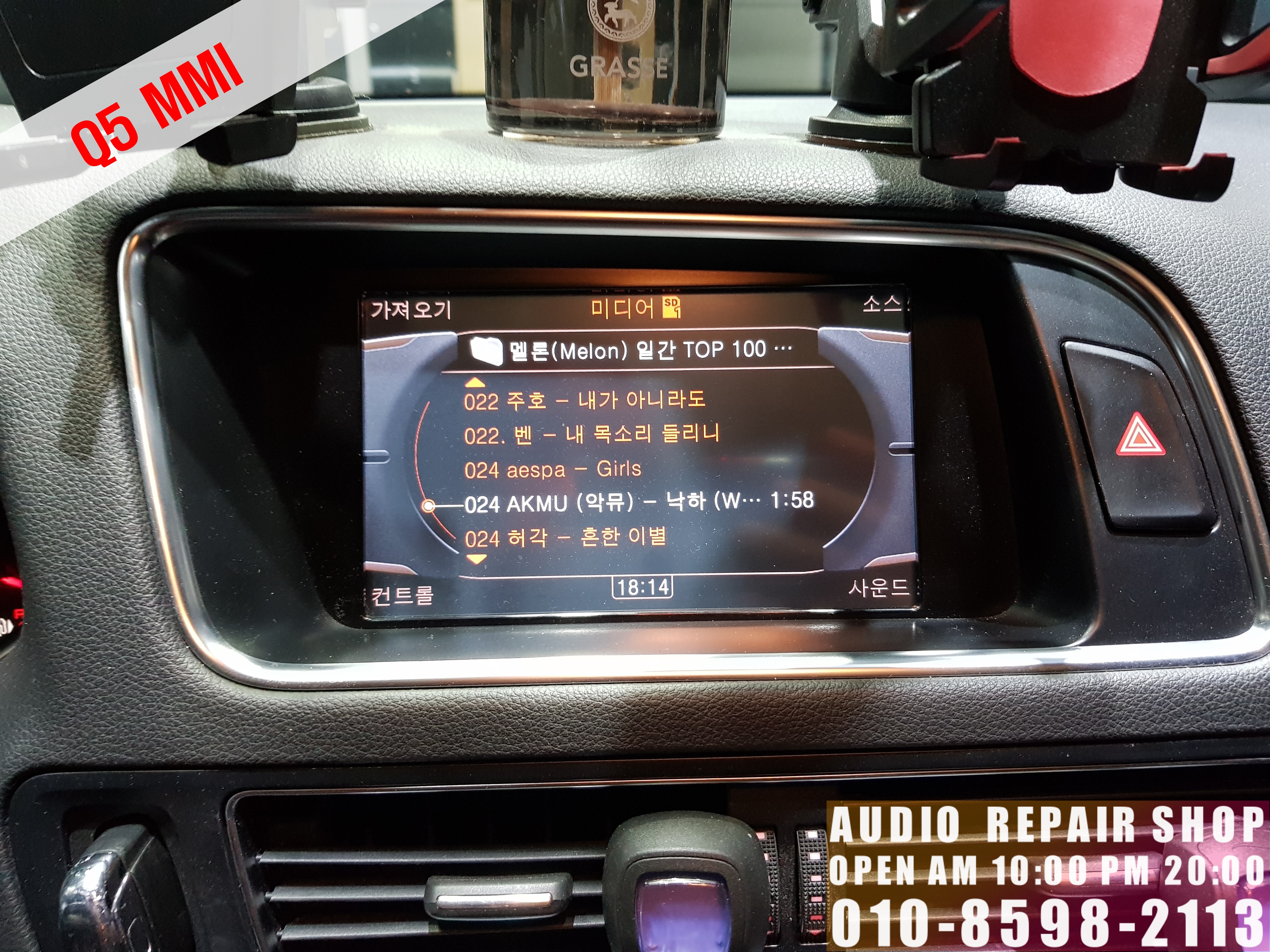

안드로이드올인원(안올)의 기능은 정상동작한다.

MMI탈거방법

1. 전용리무버를 홈에 넣어빼낸다.(쉽다)

2. 커넥터를 조심히 탈거한다.

3. 탈거시 고장코드 생긴다.(진단기로 코드삭제)

수리실에서도 차량에서와 같이

오디오 즉 MMI고장증상이 동일하게 발생한다.

모델은 8R1035748B 13년식 생산모델이다.

다행히도 수리는 처음이다. 흔적이 남아있지 않다.

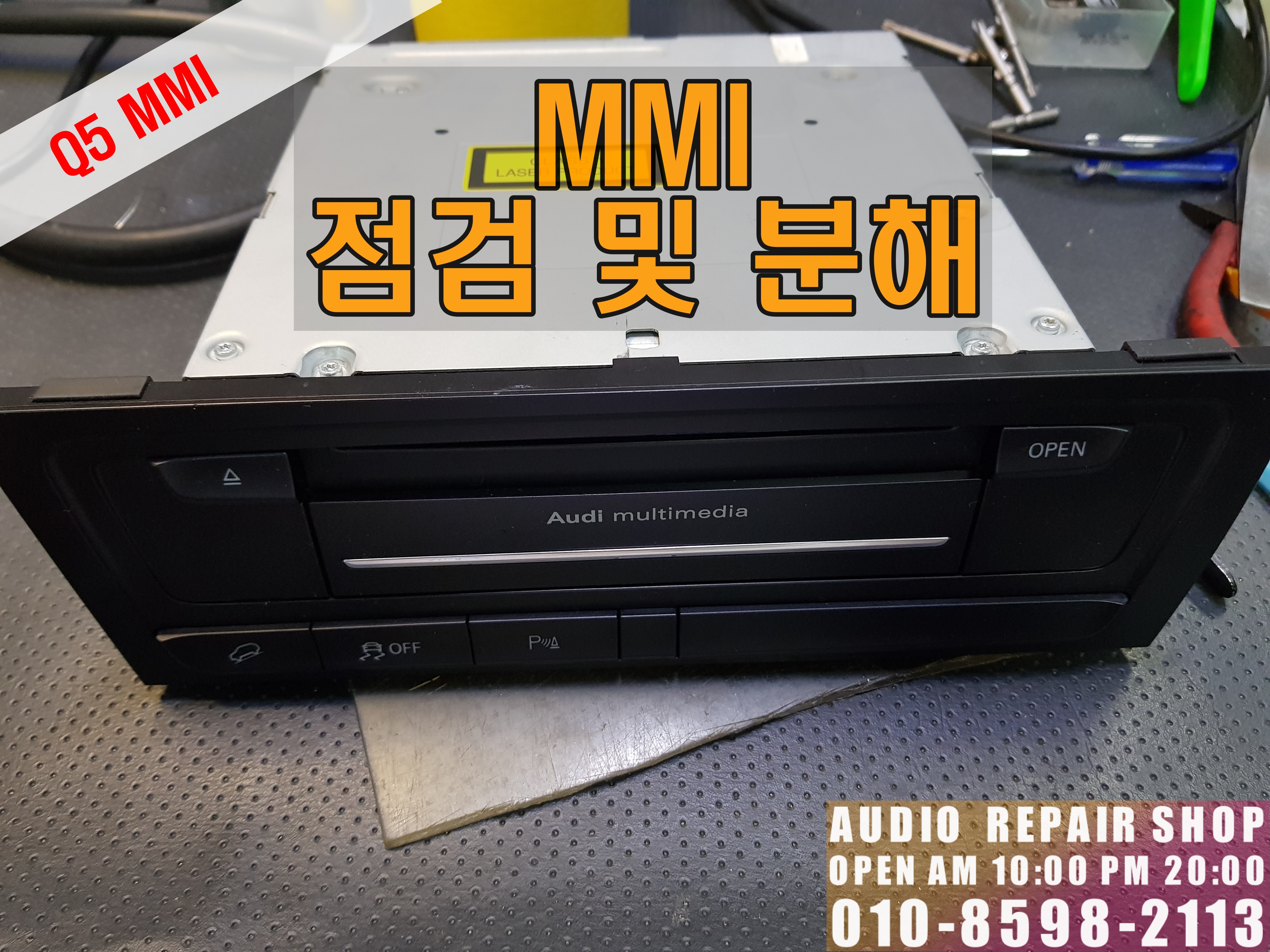

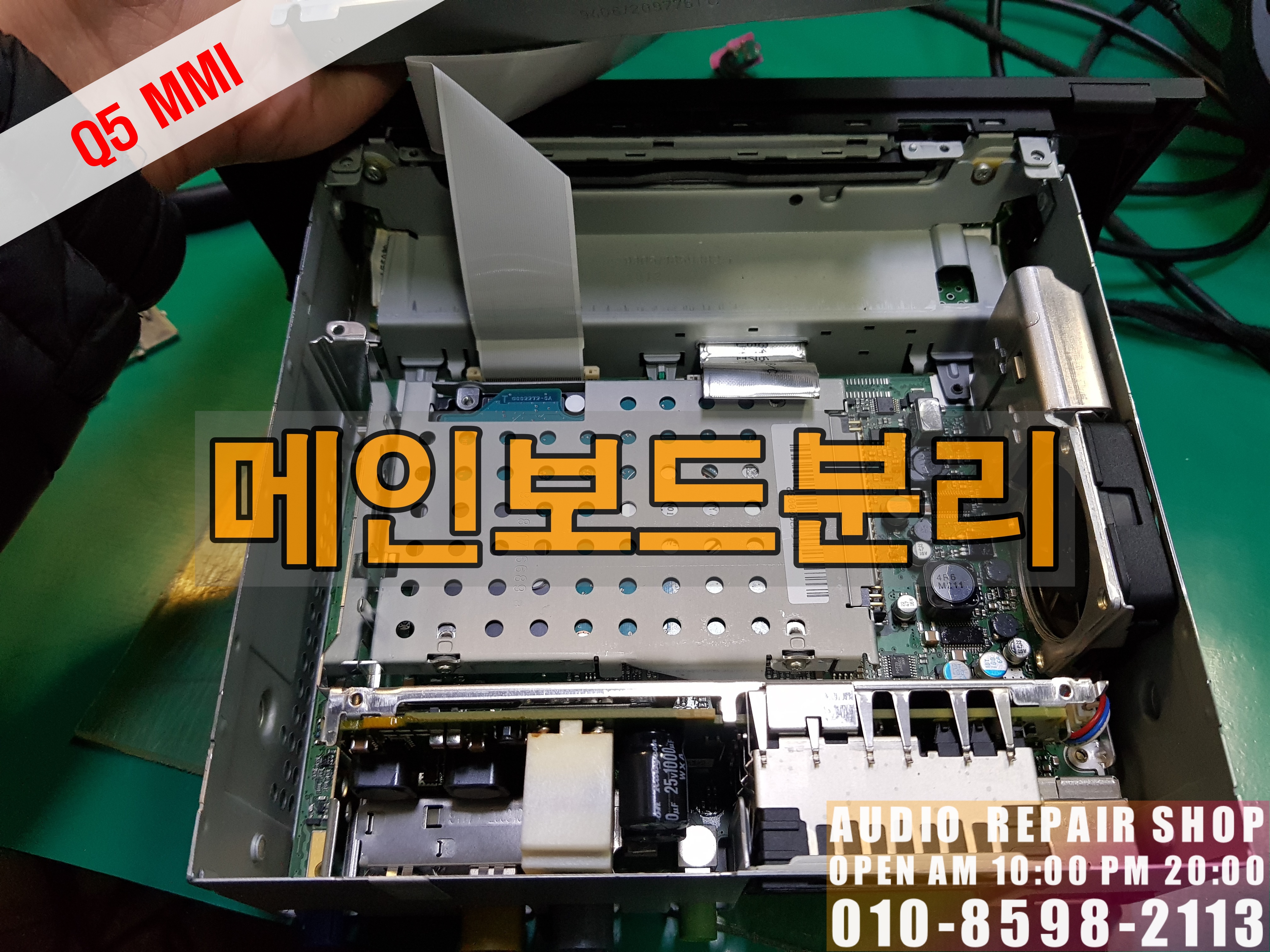

MMI(J794모듈) 분해를 시작한다.

메인보드를 수리하기 위해 필수이다.

최대한 신중하게 작업을 진행한다.

메인보드의 문제되는 부품을 찾아

교환 및 수리를 진해한다.

전문장비를 이용해 비싼 메인보드에

데미지를 최소화하여 작업을 진행한다.

수리가 잘되었는지 확인하는 작업을

벤치에이징테스트

부팅이 시작되는것을 볼수 있다.

순정내비게이션이 탑재된 Q5차량이며

순정 내비게이션 초기화 진행도 정상이며

11%에서 멈추는 증상도 발생하지 않았다.

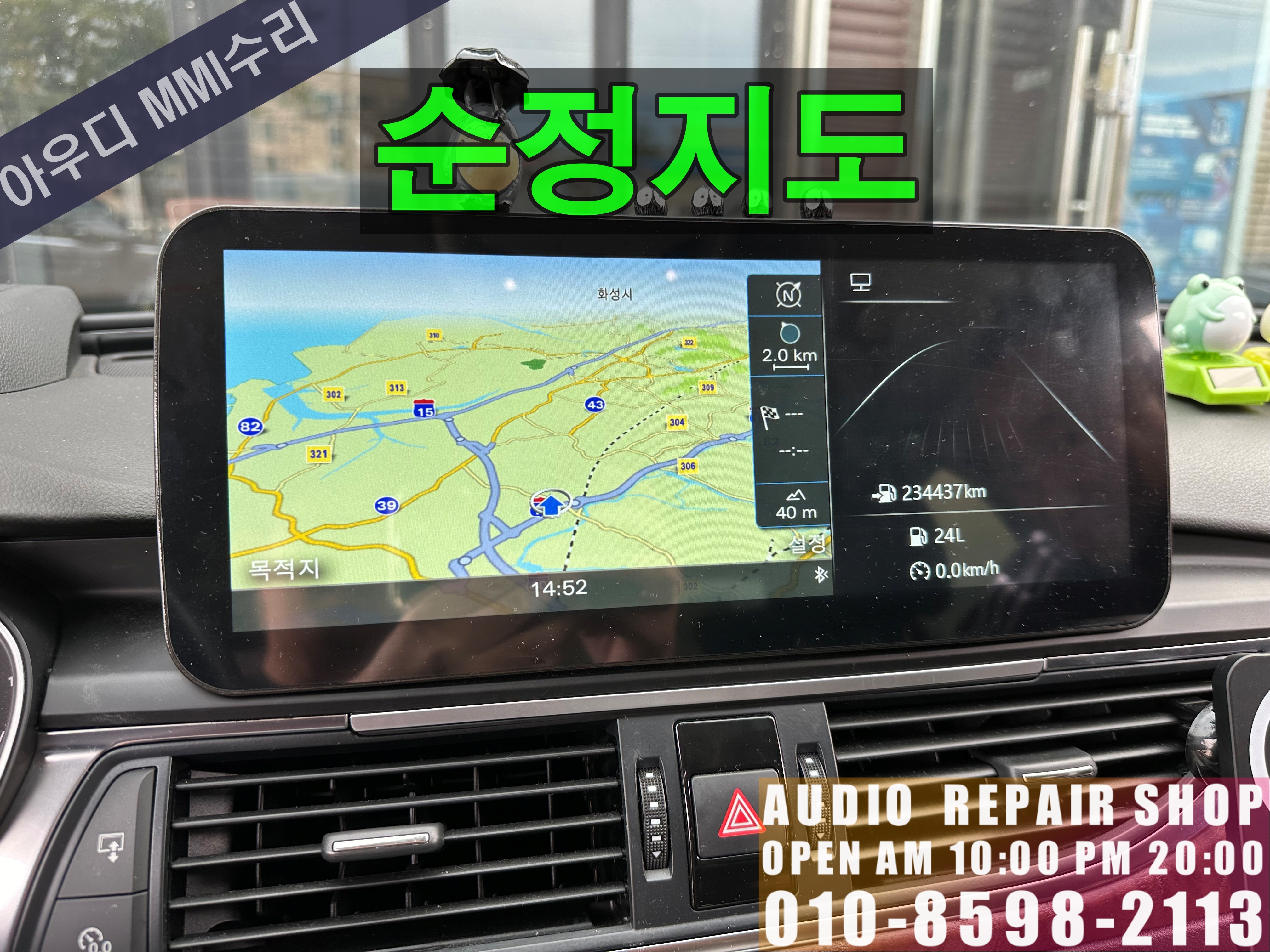

순정지도화면도 정상으로 표현된다.

안올이 있으니 필요없겠지만 말이다.

차량시스템도 문제없이 구동된다.

외부 오디오 입력 aux장치가 활성화되어 있다.

안올의 사운드를 오디오스피커로 듣기 위함이다.

차량에 설치 후 안올사운드가 차량으로

나오는것을 볼수 있다.

계기판에도 오디오정보가 표시된다.

aux모드인걸 확인할수 있다.

#아우디aux활성화 #안올장착시aux활성화

MMI 본체에도 미등 및 동작램프가

켜진걸 볼수 있다.

MMI고장상태에서는 미등안들어온다.

#멀티미디어인터페이스고장 #mmi고장시 미등안켜짐

미디어컨트롤로에도 미등과 더불어

동작램프가 활성화된다.

정상적으로 수리가 완료되면

모든기능을 문제없이 사용할수 있다.

#아우디컨트롤로 #미등안켜짐 #동작램프안켜짐

아우디의 고질적인 불량??? 고질적은 아니고

7~8년 가까이 많게는 10년 가까이 사용하게되면 나타나는 증상이다.

보증기간내에 고장이 발생하는 경우는 드물다.

보증기간일경우는 교체를 받으면 되지만

대부분은 보증기간이 만료된 후 나타나게 된다.

아우디 mmi 수리는 방문즉시 점검 후 수리를 진행한다.

대략 1시간이면 수리가 가능하다.

지방 및 산간, 제주도에서는 택배수리를

자동차업체에서는 택배,퀵,탁송등으로

수리를 진행할수 있다.

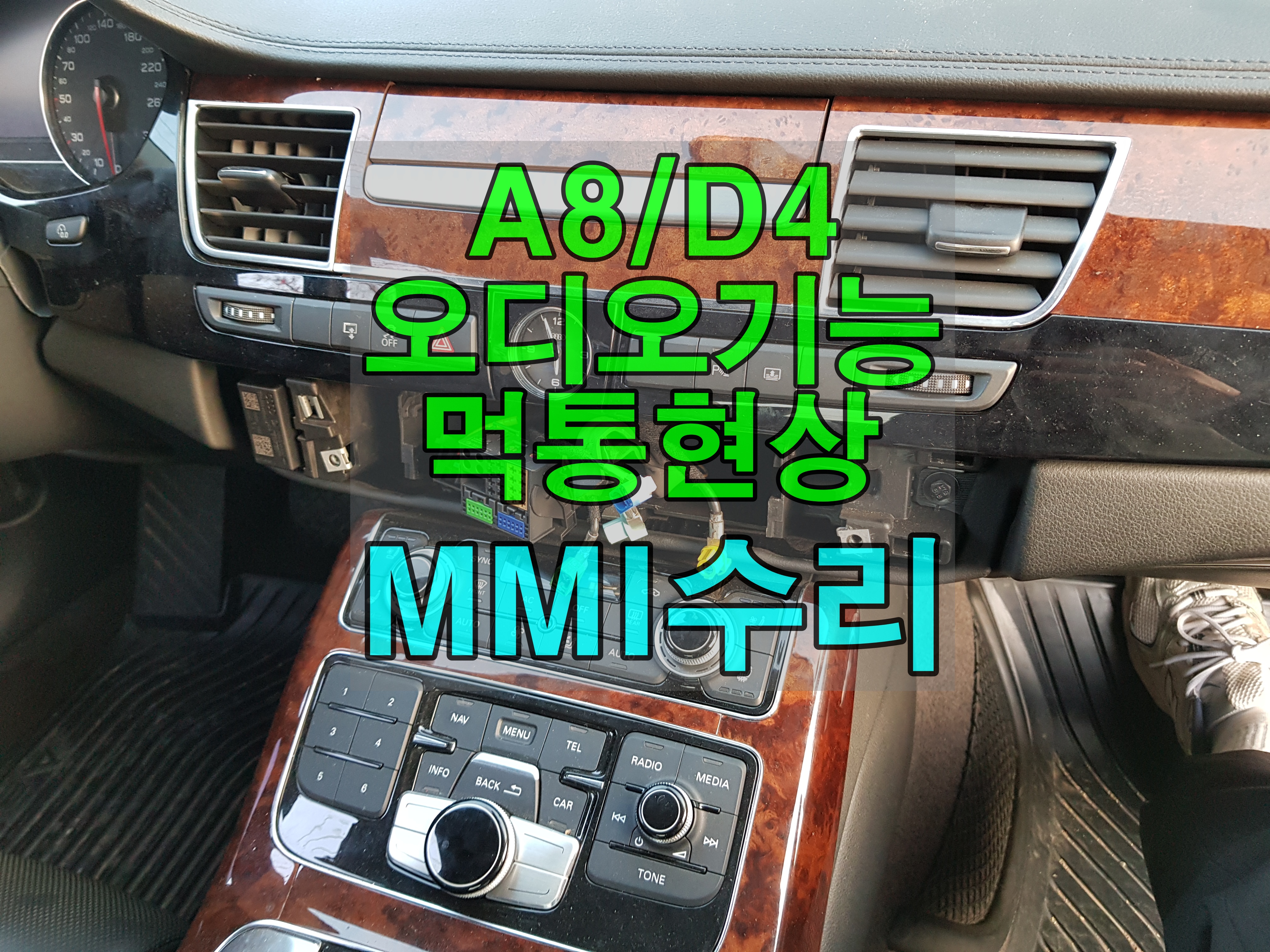

차량 : Audi A8/D4 2011th

모델 : 순정 인포시스템(mmi,j794모듈)

증상 : 모니터반응없음. mmi 및 컨트롤로 미등/동작램프 안켜짐

계기판 오디오관련 준비중입니다. 비활성화

안녕하세요.

아우디 오디오 수리전문업체

카스토리입니다.

아우디A8차량이 평택 수입차전문

정비업체에서 소개로 방문해주셨습니다.

A8차량의 오디오기능 고장으로

오디오관련 동작이 안되는 증상입니다.

※ 고장증상

1. 모니터가 동작하지 않는다.(안켜짐)

2. 오디오 사운드도 먹통이다.

3. 컨트롤러의 동작램프 및 미등이 켜지지 않는다.

4. 계기판에 오디오 정보가 "준비중입니다" 및 정보표시없음.

※ 수리방법

1. MMI(multi media interface)를 수리받는다.

※ 수리가격

1. 서비스센터에서 교환받는다. (700~800만원)

2. 사설 수리업체에서 수리받는다.(교체금액에 10%)

3. 수리안될시 교체진행한다.(대부분 수리가능)

차량 : 아우디 A6 12년식

모델 : 순정오디오(mmi) + 사제 인터페이스 + 사제후방

증상 : 화면먹통, 오디오먹통, 후방먹통, 계기판 표시먹통

안녕하세요.

아우디 오디오 수리

전문업체 카스토리입니다.

아우디차량의 오디오 고장은

고질병에 가까운 고장증상입니다.

세월이 어느 정도 흐른 차량에서

주로 나타날 수 있는 고장으로

틸트모니터 고장 및 깨짐이 있을 수 있으며

MMI고장으로 모니터 및 오디오기능까지

싹 다 먹통 되는 증상이 있습니다.

아우디 오디오고장의 경우 모르면

수리비 과다 청구로 이뤄질 수 있습니다.

예를 들면, 서비스센터에 내방해서

오디오고장을 점검받았으나

돌아오는 거라곤 점검비용 청구와

MMI교체견적 800만원? 할인해 준다 한들

몇백을 빼주겠습니까?

점검비용도 안 들고 방문 시 즉시 수리를

해주는 수리업체에 방문하셔야 됩니다.

그래야 제일 저렴하게 수리하시는 방법입니다.

12년식 차량이 동탄에서 방문해 주셨어요.

벌써 10년의 세월이 넘었는데

이 정도에 수리받는 건 양반이에요.

6~7년 사용 후 고장 나는 경우도 있으니

말이에요.

유관으로 고장증상을

확인 후 MMI를 비롯해 모니터까지

깡그리 점검을 진행합니다.

mmi에 미등이 안 들어오는군요.

미디어 컨트롤러에도 동작등, 미등이

들어오지 않습니다.

MMI를 점검하여

메인보드를 수리진행합니다.

전문장비를 이용해 탈거부터 수리까지

논스톱으로 이뤄지고 있습니다.

라디오가 정상으로 나오고 있습니다.

순정지도까지 문제없이 동작합니다.

컨트롤러에도 동작하는 램프등과

미등이 켜지는 걸 볼 수 있습니다.

볼륨조절기능도 문제없이

동작합니다.

수리를 다해놓고 볼륨조절이 안된다고요?

amp, 튜너 불량이에요.

CAR

차량시스템 컨트롤이 가능해졌습니다.

음악재생도 가능해졌고요.

순정네비까지 있는데

사제후방이라니, 후방카메라가 빠진 옵션이거나

순정후방고장으로 인해 사제로 교환한 것으로 보입니다.

아우디 오디오 수리

즉 MMI(J794) 통신불량 수리는 한시간(1hours)이면

가능합니다. 방문이 어려운 거리의 지방 및 제주도에서는

MMI만 탈거해 보내주시면 점검 후 수리가 가능합니다.

차량 : 아우디 A8/D4 2010

모델 : MMI(멀티미디어인터페이스), j794모듈

증상 : 오디오기능먹통(모니터, 사운드, 컨트롤러 동작등, 미등안들어옴)

안녕하세요.

아우디 오디오수리 전문업체

카스토리입니다.

아우디 A8차량이 수원 수입차정비업체에서

MMI고장증상으로 찾아주셨다.

MMI 새 부품 가격

700~800만원

MMI 수리금액

교체금액에 10/1 가격에 가능

mmi, J794모듈 불량증상 확인 후

수리실로 이동하였다.

전원테스트하였으나

동일 증상이 확인되어

수리를 진행하였다.

모델 좀 확인해 보자.

4H0 035 766 이다.

국내향차량이 아닌 것으로 파악된다.

main unit china?

A8/D4 mmi 탈거 후

점검을 통해 고장 난 회로를 찾아준다.

고장증상에 따른 고장부위가 다르다.

전문 BGA 리웍스테이션을 이용해

수리를 진행한다.

(타업체 수리 후 방문하시는 것은 비추입니다.)

제품을 교환해야 할 수도 있습니다.

그렇지만, 새 제품 금액은 아니니 걱정하지 마세요.

메뉴가 영문이다.

수리하고 보니 직구차량으로 보인다.

이젠 차량도 직구시대? ㅋㅋㅋ

안드로이드 올인원처럼 직구~~

에이징테스트를 거쳐

동작테스트를 진행한다.

모니터 정상

화면표출 정상

컨트롤러 동작램프 및 미등정상

계기판 MMI 기능 정상 표시 등

안 되는 것 없이 깔끔하게 동작한다.

MMI오디오수리는 한 시간에서 한시간30분정도 소요되며

멀거나, 방문이 어려운, 지방, 산간, 제주도 등은 택배수리를

진행하시면 된다.

받으실 때까지 3~4일이면 받아볼 수 있다.

차량 : Audi Q5 2012

모델 : 순정 인포테이먼트 MMI(J794)

증상 : 오디오 먹통현상(모니터, 사운드, 컨트롤러

계기판 오디오 동작표시 안남)

안녕하세요.

아우디 오디오 수리전문업체

카스토리입니다.

아우디오디오 즉 MMI 결함이 생기면

나타나는 증상에는 어떠한 것이 있을까?

유관상으로 확인가능한 부분

1. 모니터가 켜지지 않는다.

2. MMI 및 컨트롤러에 동작램프,미등이 켜지지 않는다.

3. 리셋을 해도 반응하지 않는다.

(단, CD는 들락날락한다.)

이러한 고장증상이 발생하면

취할수 있는 방법은?

1. 서비스센터 방문 점검, 점검비용

(예약 후 방문 몇주에서 몇개월이 걸린다.)

2. 아우디 오디오수리 사설 업체 방문

(점검 후 진단 그리고 수리까지 논스톱)

서비스센터와 오디오수리업체의 수리금액 비교

서비스센터에서는 약 700~800만원대 오디오교환

(우선 교환해봐야 한다라는 안내)

오디오수리업체는 교체비용에 10%정도 금액으로 수리가능

교환해도 100만원대에 가능하다.

아우디 Q5차량을 고장 증상을 점검한다.

눈으로 보이는 모니터가 일단 안나온다.

mmi 미디어 컨트롤러에 미등 및 동작램프 안켜진다.

mmi를 리셋해봐도 소용없다.

mmi를 신속 분리한다.

벤치 전원시스템에서 고장증상을

다시 한번 확인한다.

고장증상 확인 후 수리를 진행한다.

audi q5 mmi(8k1035678D) 이며

12년식 모델이다.

메인보드 수리를 위해

메커니즘 및 HDD를 분리한다.

메인보드의 칩셋 점검을 통해

교환해야할 부품을 확인 후 수리 진행한다.

전문BGA장비를 이용해 보드 데미지를 최소화시킨다.

정상적인 수리가 진행되었다면

MMI를 켜본다.

라디오, 미디어기능, 내비게이션, 차량정보 등

12년식 모델에는 순정내비게이션은 안들어가있다.

차량으로 이동의 MMI를 조립한다.

드디어 켜지는 LCD모니터를 볼수 있다.

중앙의 MMI(j794모듈)의 미등이 켜지고있다.

미디어 컨트롤러에도 미등 및 동작램프를 볼수 있다.

현 동작램프는 미디어기능에 위치하고 있다.

MMI SD슬롯에 mp3가 정상동작한다.

미디어 소스에는

주크박스를 비롯해 SD카드 및 dvd기능

AMI-외부입력장치등을 쓸수 있다.

사용하고 있는 모듈이 있다면 주황색으로 활성화가 된다.

라디오기능도 정상동작한다.

차량정보를 스캔하여 차대번호를 확인할수 있다.

오일류 교환 후 리셋도 가능해진다.

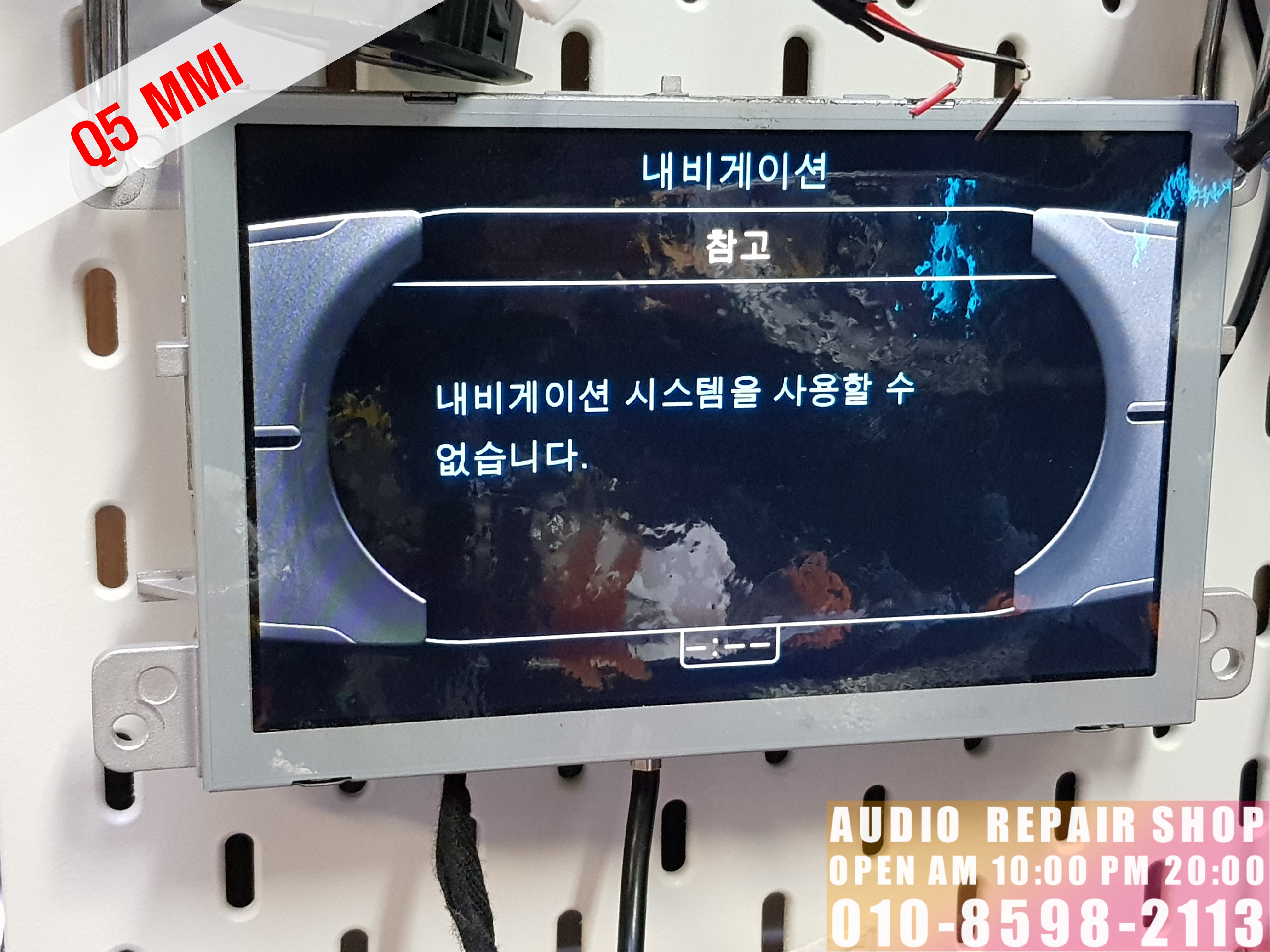

순정내비게이션이 없으니

사제품이 들어가 있다.

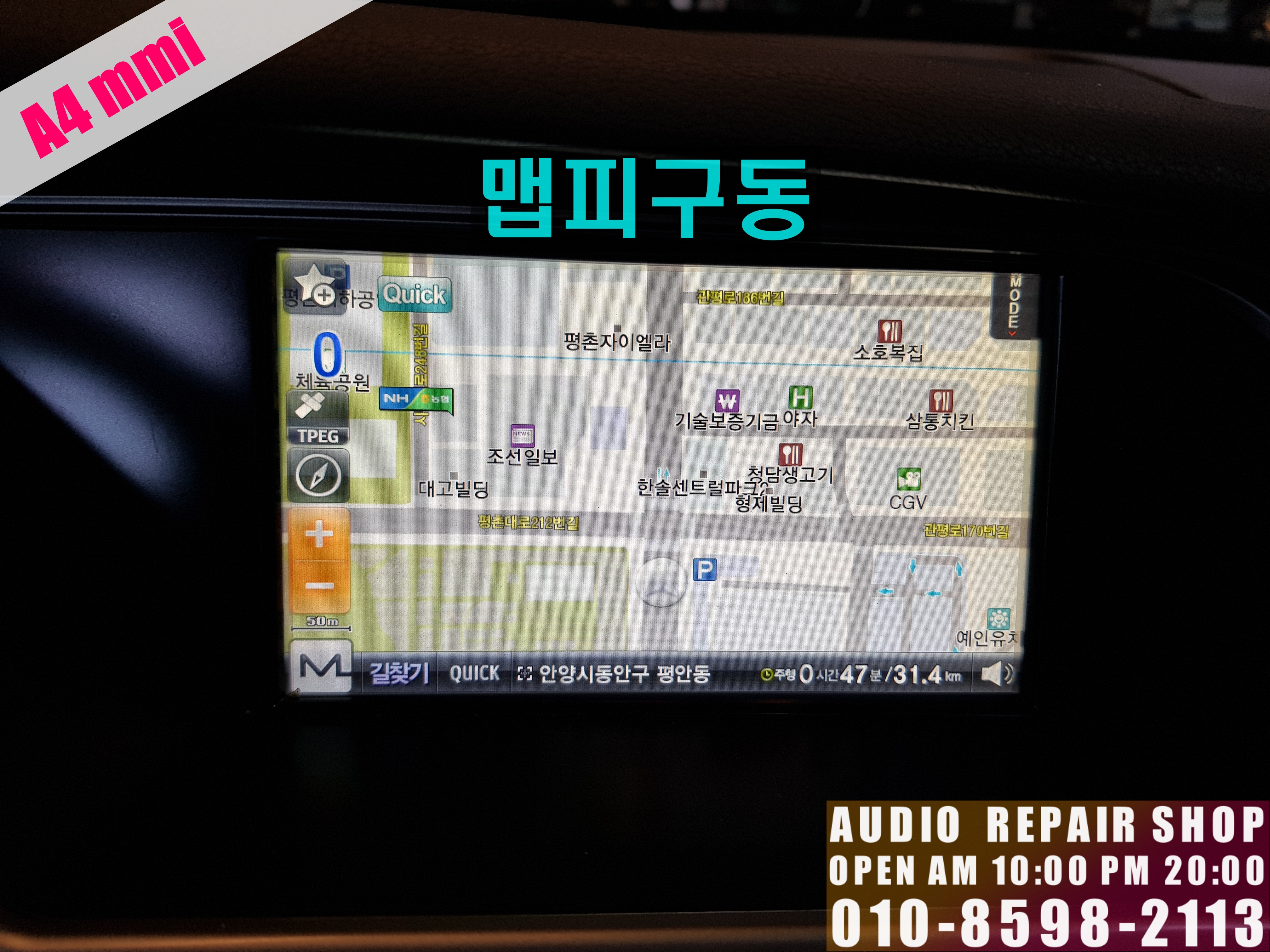

맵피맵이 적용되어 있다.

스마트폰 사용자에게는 그닥 필요없는 내비게이션이다.

다만, 이모듈이 고장난다면, 아마 후방카메라도

사용이 불가능할것으로 보인다.

후방카메라 동작상태를 확인해준다.

정상동작한다.

MMI 고장으로 56라디오, 5F 정보 전자장치에

고장코드를 가지고 있다.

진단기를 이용해 고장(에러)코드를 삭제해준다.

오디오관련 에러코드는 깨끗하게 삭제되었다.

그외 전조등 조사거리 조절장치 이상으로 나오고 있으나

오디오와는 관련이 없다.

추후 수입차 정비센터에서 정비를 받아야 할것 같다.

아우디 오디오(mmi) 고장수리가 완료되었다.

수리시간은 1시간정도이며, 진단부터 수리까지 논스톱으로 진행된다.

방문이 어려운 지방에서는 택배수리를 진행해도 된다.

차량 : 아우디 A4 2014년식

모델 : 순정 오디오시스템(mmi,j794모듈), mmi 3G+

증상 : 화면먹통, 카메라먹통, 컨트롤러 먹통

(계기판 오디오표시 먹통)

아우디 오디오 수리

전문업체 카스토리입니다.

아우디차량의 대부분 차량에서

나타날수 있는 고질적인

오디오 고장증상 중 하나이다.

오디오가 고장이 나면 막막할 것이다.

서비스센터에 가야 할까?

사설 업체를 찾아다녀야 할까?

결론은 사설 업체를 찾아 수리하는 것을

권장한다.

왜?

서비스센터에서 교환 및 수리 의뢰 시

점검비용도 나온다. 대략 7~8만 원

몇 개월 정도의 기간이 소요된다.

비용도 700-800만원이 청구된다.

mmi를 교환해 봐야 알 수 있다.(책임회피)

사설 수리 업체는?

고장점검부터 수리까지 논스톱이며

교환비용에 10/1도 안 하는 금액에

수리가 가능하다.

이천에서 입고된  a4차량이다.

화면이 들어오지 않는다.

오디오가 나오고 화면이 안 나온다면

lcd불량일수 있으나, 그렇지 않다.

또 다른 증상을 보인다.

컨트롤러가 동작하지 않으며,

동작램프, 미등도 켜지지 않는다.

mmi와 컨트롤러에 빨간불이 안 들어온다.

간단히 점검할 수 있을까?

해볼 수 있는 것이라곤 오디오 리셋을

해보는 방법이다.

오디오 리셋은 사진의 1,2,3버튼을

동시에 누르면 오디오가 리셋이 된다.

(결론은 켜지지 않는다.)

다만 컴퓨터 리셋하든 재가동 동작음은

들을 수 있다.

mmi는 전용 툴을 이용하여

탈거를 진행한다.

탈거는 전용툴만 있으면

10초도 안 걸린다.

오디오 탈거 전

진단기를 이용해 고장코드를 확인해 보았다.

6C 후방 카메라 시스템 고장코드 외에

라디오에 관한 오류코드는 찾아볼 수 없다.

오디오를 빼보자.

전용툴을 이용해 제거완료~

벤치테스트를 진행해 보았지만

역시나, 안 나오는 건 마찬가지이다.

모델은 8R1035748F 이다.

20~30개의 피스를 제거한 후

CD메커니즘과 hdd, 필름케이블등을

제거한다. 긁힘이나 찍힘에 주의한다.

mmi 메인보드의 고장부품확인작업을 거쳐

부품을 교환하여, BGA장비를 이용해

수리를 진행한다.

오디오수리 후 mmi가 부활하면

화면이 정상적으로 표현된다.

라디오, 미디어, 메뉴화면, 내비게이션까지

동작하는 것을 컨트롤러를 통해 알 수 있다.

그런데, 내비게이션이 11%에서 멈췄다?

이런 고장도 있을 수 있다.

끝까지 확인해 보자.

차량으로 이동해 점검을 계속한다.

라디오모드 ok

내비게이션은 다행히 불량이 아니다.

지도화면까지 넘어갔으며

GPS신호는 아직 수신 중이다.

미디어기능이며

주크박스 및 sd카드슬롯 그리고 블루투스, AUX기능까지

안되는 것을 찾아볼 수 없다.

DVD는 비어있어 활성화가 안된 것이다.

차량정보도 확인가능하며,

오디오고장 시 차량수리 후 고장코드 삭제가

불가능하다.

그래서 수리를 해야 하는 것이다.

컨트롤러도 정상이며

동작램프도 점등된다.

물론, 미등도 정상구동된다.

순정후방카메라도 문제없이

동작한다.

mmi가 활성화되었으니

다시 한번 고장코드를 확인해 보자.

수리 전의 고장코드와 비교하면

56 라디오, 57 tv 튜너, 5F 정보 전자장치가 결함코드에

추가된 것을 볼 수 있다.

고장코드를 삭제하면

차량에 남아있는 코드가 깔끔히 사라진다.

아우디 오디오수리는 점검부터 수리까지

대략 1시간에서 1시간 30분 소요된다.

멀리 지방에 계시다면 정비업체에서 탈거 후

보내시면 수리가 가능하다.

물론, 직접탈거하셔도 된다.

차량 : 아우디Q5 12년식

모델 : 순정 오디오시스템(MMI) ,8K1035678B

증상 : 오디오먹통, 모니터먹통, 컨트롤러미등안켜짐

안녕하세요.

Audi audio repair shop

carstory

아우디오디오의 결함은

아주 흔한 증상 중 하나이다.

일정기간을 사용하다보면

한번쯤 수리해야되는 부품이기도 하다.

오디오 즉 mmi고장이 나면

나타나는 증상은 다음과 같다.

1. 화면이 안켜진다.

2. mmi, 컨트롤러 미등이 안켜진다.

3. 계기판에 오디오컨트롤화면이 안보인다.

4. 오디오 리셋을 해도 반응이 없다.

이런 증상이라면

멀티 미디어 인터페이스(mmi)의

고장을 의심해야한다.

수리는 가능할까?

물론이다. 그것도 교환비용에 비하면

아주 저렴하게 점검 및 수리가 가능하다.

교환(교체)비용이 얼마일까?

서비스센터 견적 700~800만원대

왼만한 중고차량 금액을 요구한다.

그러니, 수리가 답이다.

Q5 2012년식 차량이 문경에서 찾아오셨다.

다음 아닌, 오디오수리를 위해서 말이다.

고장증상은 이렇다.

화면이 안나오는 먹통증상이다.

물론 소리도 안나올것이다.

mmi, 컨트롤러의 동작이 안되며

미등이 들어오지 않는다.

그외 버튼의 미등과 비교해도

덩그러니 고장부분의 미등이 안켜지는것을

확인할수 있다.

mmi를 탈거한다.

탈거 후 보니 사제모듈이 설치되어 있다.

사제모듈의 원인은 아닐까? 그렇다면 고장증상이

다르게 나올것이다.

어디인지 모르지만

21년도에 수리를 한것으로 보인다.

수리 후 벌써 고장이라니?

한번확인해 봐야겠다.

제품 시리얼은 8k1 035 678 이며

한국유닛이다.

메인보드수리를 위해

분해를 시작한다.

메인보드 고장부품

점검 및 교환 수리를 진행한다.

전문 장비를 이용해 메인보드의 데미지를

최소화하여 수리한다.

mmi수리 후 화면이 정상으로 나오고 있다.

미디어, 라디오, 기타등등 테스트 후 차량으로 이동한다.

mmi 및 미디어 컨트롤러의 미등이 점등되며

기능동작에도 문제점이 사라졌다.

미디어, 라디오, 차량정보등을

확인할수 있게되었다.

후방카메라도 정상 동작하는것을

확인할수 있다.

최종적으로 오디오시스템 및 에어백

에어코드를 삭제 진행한다.

mmi 오디오수리는 한시간정도면 수리가 가능하다.

거리가 있어 방문이 어려울경우 택배수리를

진행하면 3~4일이면 받아볼수 있다.

차량 : Audi A4 2014

모델 : 순정 멀티미디어 인터페이스(mmi,j794)

고장 : 오디오기능먹통, 모니터, 컨트롤러 미등, 동작램프 먹통

안녕하세요.

수입차 오디오 리페어 샾

아우디 오디오 고장 수리 전문점

카스토리입니다.

차량의 오디오가

고장이 발생했다.

아우디차량의 경우 오디오고장증상은

어떤 식으로 나타날까?

제일 많은 고장은

아우디오디오고장

즉, mmi고장증상이다.

모니터와 오디오기능

미디어 컨트롤러라고 하는

죠그다이얼의 미등 및 동작램프가

동작하지 않는다.

리셋을 해보면 mmi가 리셋되는듯한

소리가 나지만 역시나 동작하지 않는다.

우린 이것을 mmi, j794모듈 broken(고장)이라 한다.

수원에서 찾아온 A4차량이다.

다름아닌 오디오고장으로 입고되었다.

mmi, 오디오고장증상

유관으로 확인방법이다.

mmi나 미디어 컨트롤러의 미등이나

동작램프를 볼수 없다.

그밖의 공조기등의 램프는 들어온것을 볼수 있다.

증상이 확인되면

A4의 오디오 즉 mmi를 탈거한다.

전용툴을 이용하여 간편하게 탈거할수 있다.

mmi오디오의 측면 시리얼을

확인할수 있으며

14년식모델로 korea unit으로

한국형 모델임을 나타낸다.

모델명은 8R1035748G

고장이라고 중고를 구입하지 말자.

중고설치해도 동작이 안된다.

수리여부는 없는것으로 보여진다.

간혹, 타업체에서 수리 후 방문하는경우가

발생하는데, 수리불가한 경우가 있어

꼭 얘기를 해주셔야한다.

수리 후 사용하던 본체라면 수리가 대부분

가능하다.

(여기저기 쑤시다가 오면 안된다는 말씀이다.)

몇십만원으로 수리할것을 100만원이 넘는 금액을

지불할수도 있기 때문이다.

수리비가 왜 그렇게 비싼가? 하실수 있으나

서비스센터에 가보자

가격이 700~800만원

서비스센터마다 금액이 상이하다.

분해를 시작한다.

상판을 제거 후 메커니즘를 제거한다.

이것이 아우디A4 메인보드이다.

이것이 문제이다.

휴즈나 단순 배선결함이 아니라는거다.

메인보드는 전문BGA rework station를 이용해

진행해 메인보드의 데미지를 최소화해준다.

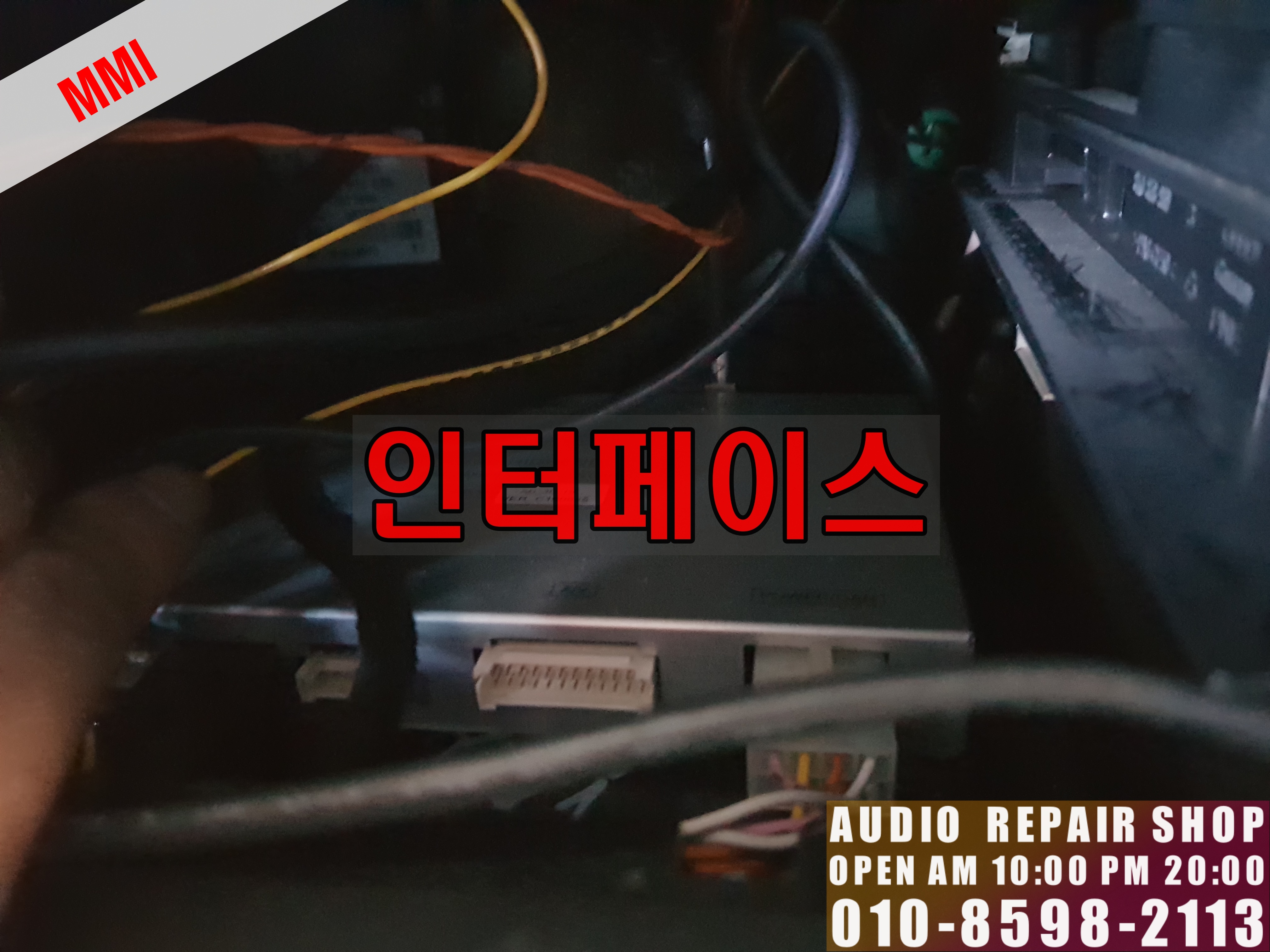

mmi하단부에 인터페이스가 보인다.

아마도, 후방 인터페이스로 보여진다.

카메라가 사제라는 말씀이다.

아우디 mmi수리 후 정상화된

미디어 컨트롤러의 동작사진이다.

미등 및 동작램프를 확인할수 있다.

mmi의 동작램프도 들어오는것을 볼수 있다.

제일 중요한 모니터는 어떠한가?

반갑디 반가운 아우디A4 부팅화면이다.

어찌나 반가운지 말이 필요없다.

라디오기능도 정상이다.

물론 사운드상태 및 동작버튼도

이상없이 동작한다.

순정내비게이션은 어떠한가?

간혹 11%에서 멈춰있거나, 미디어기능이

안되서 연락이 오는 경우가 있다.

이것은 다른불량이니, 상담 후 조치받으시면 된다.

미디어기능이다.

주크박스는 물론이며

SD슬롯의 메모리나 블루투스,dmb,aux기능까지

정상적으로 동작하고 있다.

아우디 A4 후방(리어) 카메라도 정상

동작하는것을 볼수 있다.

아우디 멀티미디어 인터페이스의 수리가

완료되었다.

mmi수리는 얼마나 걸리나요?

수리비는 얼마인가요?

한시간이며, 아주 아주 합리적인 금액으로 수리를

진행하고 있습니다.

차량 : 아우디 A4/S4

모델 : 순정시스템(멀티 미디어 인터페이스)mmi

증상 : 모니터, 오디오기능, 컨트롤러 미등 동작램프 먹통

안녕하세요.

아우디 오디오수리 전문업체

카스토리입니다.

아우디차량의 mmi

즉, 오디오기능이 먹통이 되는

현상이 발생하곤 한다.

증상을 보면, 화면이 안나오고

오디오기능이 안되며,

컨트롤러 동작 및 램프가

들어오지 않는다.

오디오가 고장이니

바꾸면 되는거 아니냐?

그렇다, 바꾸면 된다.

금액을 알지 못하면 그렇다.

얼마길래?

서비스센터 견적 700~800만원

머 그리 비싼가요?

알수 없죠.

사설에서 수리는 가능할까?

물론가능하다

수리가 안되는경우도 종종발생하나

메인보드를 교환하면

서비스센터에서 교환하는금액에

비하면 아주 저렴하다.

증상부터 보고 갈게요.

화면이 안들어온다.

mmi 램프도 들어오지 않는다.

기어패널의 컨트롤러의 기능에도

미등과 동작램프가 들어오지 않는다.

A4 mmi(j794) reset

1,2,3버튼을 동시에 누르면 된다.

증상을 확인했으니

탈거를 해보자.

전용툴을 이용해

탈거한다.

탈거하고 보니

먼가 흘러내려 고착된 것을 볼수있다.

메인보드까지 들어가지 않았길 바래본다.

빠르게 메인보드를 분해해보자.

CD메커니즘을 탈거하고...

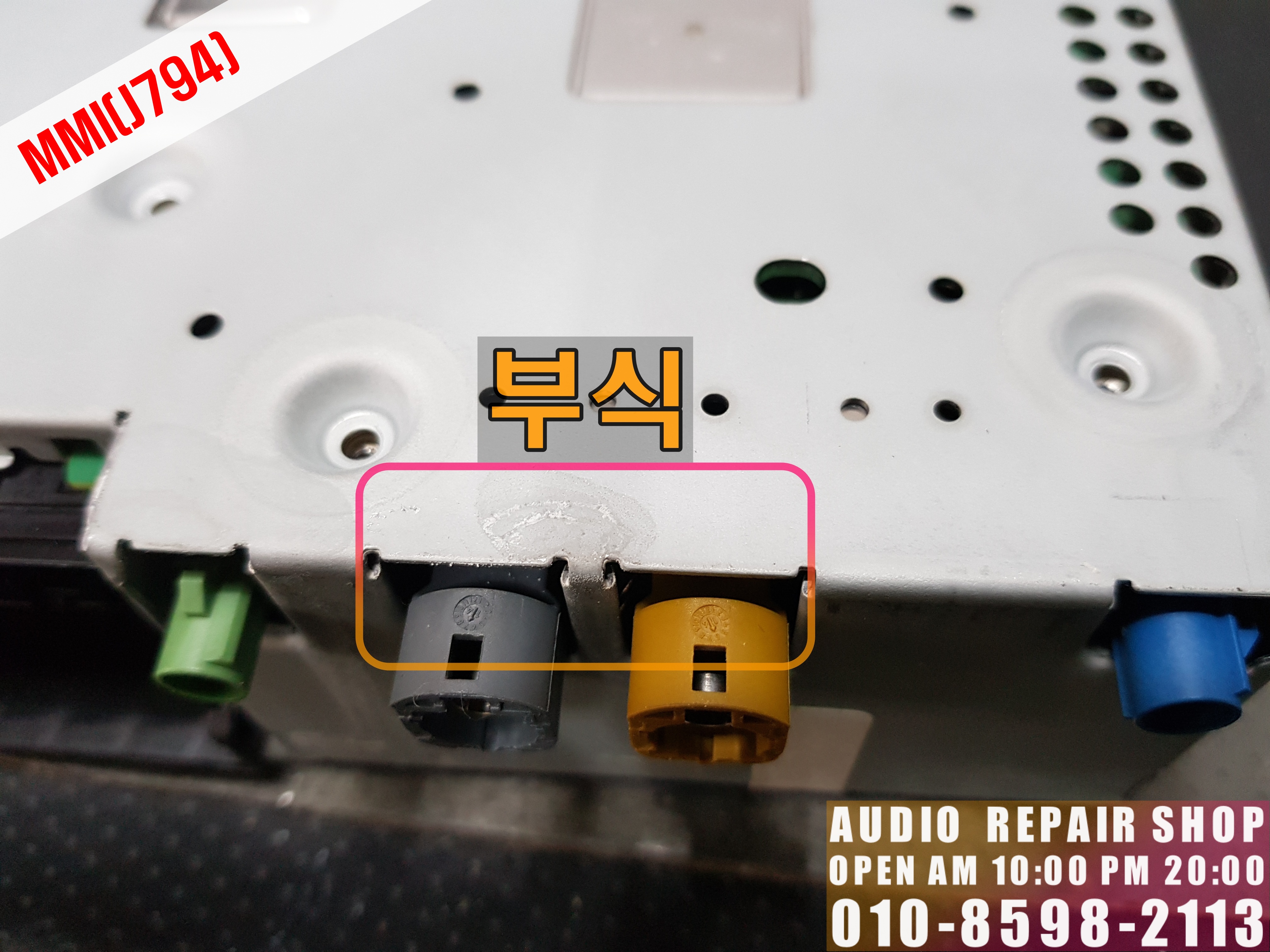

하단을 보니 하단부위에도

부식이 살작있을것을 볼수 있다.

불길한 기운이 엄습한다.

HDD를 제거하고 메인보드를

점검한다.

다행이도

mmi의 케이스에만 있고

메인보드까지

습기 및 물기가 고착된것을

볼수 없다.

아주, 다행이다.

수리불가할수도 있는상황이었다.

전문적인 장비(BGA)로

고장난 부품을 교환 및 수리를 진행한다.

차량에 설치 후 동작상태를 보자.

동작램프가 켜진것을 볼수 있다.

모니터에 반가운 A4로고가 보인다.

반갑다. LOGO야~

음향교화도 살펴보자.

DSP 앰프가 들어간 차량이다.

앰프가 죽으면, 이 아이콘을 볼수 없다.

라디오 및 미디어기능이

정상동작하며

사운드도 문제없이 스피커에서

나오고 있다.

앰프,튜너는 어디에 있고

왜 고장이 나는걸까?

습기나, 물의 유입으로

사망하는 경우가 종종발생한다.

보통, 운적석 트렁크 측면에 위치하고 있다.

이부분을 보호하는 먼가가 필요하다^^

후방카메라 동작상태를 점검한다.

후방도 ok

문제없이 동작하고 있다.

MMI 외 다른 모듈을 고장이 없던 관계로

1시간이면 수리가 가능하다.

방문이 어려운경우는 택배 및 탁송 이용이 가능하다.

차량 : #Audi A6/A7 2011년식
모델 : #순정 mmi시스템(멀티 미디어 인터페이스), J794모듈 불량
증상 : #모니터, #mmi, #컨트롤러, 오디오기능 블랙아웃 먹통현상
         (mmi리셋시 mmi동작음 발생, CD는 들락날락 가능, 하지만 먹통)

안녕하세요.

아우디(Audi) 오디오

수리전문업체 카스토리입니다.

아우디차량의 거의 대부분차량에서

어느정도의 년식에서 발생할수 있는

#mmi(multi media interface)의 고장이

발생할수 있다.

이경우, 서비스센터를 찾기 마련이나,

서비스센터 왈? 교환비용이 700만원 ~800만원이란다.

저 수리(교환)비용를 주고 굳이

서비스센터에서 수리받아야할까?

그건 아니라고 생각된다.

그렇다면, mmi고장나면

어떤 방법이 있을까?

사설업체에서의 수리방법을

생각해보자.

수리비용도 교환비용에 비하면

10/1도 되지 않는 금액에 수리가

가능하다.

물론 모든제품이 수리가 가능한것은 아니다.

대다수는 수리가 가능하나

메인보드를 교환해야할수도 있다.

그래도, 700만원은 아니니 걱정하지 말자.

mmi가 강원도 원주에서 머나먼 여정을 지나

도착했다.

모델은 4G0035748B이며

2011년식에 장착된 korea unit이다.

수리의 흔적은 보이지 않는다.

다행이다.

어디서 만지다 보내버리면

수리가 안될수 있기 때문이다.

부품가격이 한두푼이 아니다.ㅜㅠ

택배수리는 편하다.

탈거는 안해도 되니 말이다.^^

그렇다고 탈거가 어려운건 아니다.

수리실 벤치에서 전원을 넣어 봤으나

역시나, 동일하게 화면도 들어오지 않는

먹통상태를 보인다.

mmi 메인보드 수리를 위해

mmi본체를 분해한다.

CD메커니즘을 빼고, HDD도 분리하고

빼야할 피스도 상당 수 보인다.

메인보드를 분리 후

점검을 통해

고장난 부품을 교환하는

작업을 진행한다.

전문 BGA rework station를 이용해

메인보드에 데미지를 최소화하여 수리를

진행한다.

수리가 완료되었다.

분해의 역순으로 조립을

진행한다.

모니터와 연결 후

수리 후 테스트를 진행한다.

순정내비게이션의 동작상태이다.

내비게이션을 초기화하는 중입니다.

기다려 주십시오. 라는 문구와 함게

시작되며, 프로테이지가 진행되야 정상이다.

간혹, 11% 멈추는것은 내비게이션이 정상동작하지

않는다.

내비게이션의 위치를 보니

제천이다.

택배는 원주에서 왔으나

고장난 위치는 제천이다.

FM라디오 화면도 정상이다.

미디어 상태 점검중이다.

차량의 상태도 보여준다.

이건 차량에 설치하면

차량의 정보가 정상적으로 표현된다.

미디어의 주크박스도 정상구동된다.

블루투스도 정상이다.

#아우디 #MMI #택배수리가 완료되었다.

택배수리는 3~4이면 받아볼수 있다.

방문하면, 한시간에서 한시간 30분 소요된다.

진단기를 통한 수리 후 에러코드삭제까지

깔끔하게 진행하고 있다.

차량 : 아우디 RS5 2009
모델 : 순정 AV인포 시스템, mmi(multi media interface), J794모듈 고장
증상 : 화면먹통, 컨트롤러 안됨(미등 안 켜짐), mmi고장(미등 안 켜짐), 고장 증상(에러코드) 다발성

안녕하세요.

아우디 오디오(MMI) 수리

전문업체 카스토리입니다.

아우디 오디오의 고장?

나름 고질적인 증상으로 때가 되면

나가는 증상으로 보인다.

아우디 오디오 MMI고장이다. 교환해야 할까?

서비스센터에 가보자. 얼만지 알아야

교환을 할지 수리를 할지

고민할게 아닌가

서비스센터에 방문해봐야 답이 없다.

교환해봐야 한다. 일단 갈아봐야 한다.

재고도 없다. 무한 기다림이다.

가격은 후덜덜이다. 무려 700-800만원대이니 말이다.

그렇다면, 어쩌란 말이야?

고치지(교환) 말라고?

그러니 사설에서 수리받아야한다.

그것도 100만원도 안하는 금액에 말이다.

증상부터 수리 후 상태까지 확인해보자.

아우디 멀티미디어

즉 MMI가 고장이 나면 나타나는 증상이다.

미등이 들어오지 않는다.

기어패널의 컨트롤러 동작상태 및 미등이

역시나 들어오지 않는다.

당연히 lcd화면도 나오지 않는다.

유관상으로 보이는 증상이다.

아우디오디오 전용 리무버툴을 이용해

탈거를 진행합니다.

순정상태 이외의 장치는 보이지 않습니다.

간혹, 외부모듈불량으로 고장이 생길수도 있습니다.

고장모듈의 넘버를 확인해보자.

8K1 035 648A

MAIN UNIT KOREA

J794모듈(MMI)를 벤치시스템에 연결하여

다시한번 고장증상을 확인한다.

차량에 설치된 다른 모듈 불량으로도

고장증상을 보일수 있기때문에

확인은 필수이다.

J794, MMI모듈을 분해한다.

메커니즘, hdd을 적출한다.

메인보드의 고장부위 확인후

수리를 진행한다.

전문 BGA 장비를 이용해

고장부품 확인 후 수리를 진행한다.

메인보드 수리 후 정상동작을 하는지

확인하는 작업을 진행한다.

벤치시스템에서 모듈이 부활하여

부팅을 시작한다.

반가운 아우디로고와 함께 말이다.

라디오모드와, 차량정보확인도 가능해졌다.

09년식모델로 순정내비가 없는 모델이다.

수리가 완료되었으니

하드 및 메커니즘을 재조립한다.

이젠 차량으로 이동해 MMI를 설치한다.

설치는 아무런 공구가 필요없다.

정상으로 화면이 부팅하고 있다.

MMI 미디어 컨트롤러의 기능도 정상으로 돌아왔다.

동작램프를 비롯해 미등도 점등되고 있다.

순정내비가 없다면

사제내비게이션이 있다.

맵피지도가 들어간 에프터마켓(After)

pdi내비게이션로 보인다.

내비스트1 모델이다.

다행이도, 터치는 아직도 된다.

이모델이 터치패널이 정상이라니

아주 드문 경우이다.

미디어기능이 정상화되어

외부오디오 입력부(AUX)기능도 사용이 가능하다.

라디오기능도 정상동작하며

사운드도 문제없이 동작한다.

주파수설정에도 문제없다.

MMI(J794)모듈이 정상으로 돌아오니

MMI모듈에도 동작램프 및 미등이 점등되고 있다.

MMI고장으로 LCD며, 컨트롤러기능까지

모두 먹통이 된다니 신기할 따름이다.

왜 후방카메라가 동작을 안할까

후방카메라가 고장인것인가 확인해보니

후방카메라가 그 어디에도 없다.

후방카메라가 없으면 불편하지 않나?

MMI오디오 수리 후

전용진단기를 연결해

에러코드(고장코드)를 확인했다.

엄청난 고장코드가 생겼다.

고장코드가 삭제되었다.

MMI수리 후 오디오관련은 물론

다른 고장코드까지 깨끗하게 지워졌다.

아우디rs5 오디오고장수리가

완료되었다.

수리시간은 1시간에서 1시간30분이면

수리가 가능하다.

고장상태 점검부터 수리까지 논스톱으로 진행했다.

차량 : 아우디 A6 12년식
모델 : 순정 인포시스템 mmi
증상 : 모니터in/out 먹통, 오디오먹통, 컨트롤러
미등, 동작램프 안켜짐 증상

안녕하세요.

아우디 순정인포시스템

오디오수리 전문업체 카스토리입니다.

아우디차량의 오디오고장, 즉mmi불량증상은

하루이틀 발생하는것이 아닙니다.

아우디차량을 가지고 있는분들이라면

고장나서 수리받았다는 분들이

꽤 있으리라 봅니다.

이런증상이 있으면

한번쯤 나한테도 올것이 왔구나

생각하시면 됩니다.

갑자기 고장증상으로 넘어갈경우

흔하게 FUSE(휴즈)를 의심하거나

센터를 방문해야하나 하는

걱정이 앞서실겁니다.

결론부터 말씀드리면

휴즈나간거 아니고요.

센터가봐야 점검비용만

내고 돌아오시게 됩니다.

증상을 사진으로 보시겠습니다.

2012년식차량이고요.

모니터가 안올라옵니다.

모니터가 올라오지도, 내려가지도 않는

먹통증상을 보입니다.

mmi가 어디에 있느냐???

CD슬롯이 보이시나요?

이자리에 있는 부품이 mmi입니다.

J794모듈이라고도 하죠.

기어패널의 mmi컨트롤러도

반응이 없습니다.

미등도, 동작도 하지 않죠.

이쯤되면, mmi고장이네

빨리 탈거해 수리해야겠습니다.

8mm복스대를 준비하고

let's GO

우선 공조기부터 헤라를 이용해

탈거하시고요.

이렇게  MMI모듈이

탈거가 완료되었습니다.

커넥터는 조심스럽게 빼주시고요.

차량에서의 증상은 mmi불량이

확실합니다.

그렇다면 다시한번

수리실에서 벤치테스트를

진행합니다.

전원을 연결해도 반응이 없습니다.

mmi고장이 확실합니다.

수리를 진행하기위해

본체를 분해합니다.

CD롬도 보이고요

HDD도 보입니다.

이건 머 차량에 설치된 작업 컴퓨터 본체입니다.

mmi메인보드를

완전히 분리합니다.

mmi메인보드 점검 및

수리를 진행합니다.

문제되는 부품을 제거 후

교체하는 작업을 진행하였습니다.

이 메인보드는 수리를 처음으로 진행하는차량으로

엉뚱한 수리업체에서 수리 후

방문하시는것이 아니라면

대부분 수리는 깔끔히 진행됩니다.

메인보드 수리 후

mmi본체가 부팅을 시작합니다.

먼가 반가움을 감출수가 없습니다.

그렇다면

차량으로 이동 후 mmi본체를

재조립합니다.

그 후 파워버튼을 누르면

언제 고장났었느냐며

모니터가 튀어 올라옵니다.

슬라이딩에도 모니터에도 문제는 없습니다.

(모니터의 LCD가 안켜지는 증상을 보이기도 합니다.)

mmi컨트롤러의 버튼에도

동작램프가 점등된것을 확인할수 있죠.

라디오와 미디어모드입니다.

아우디 순정내비게이션을

동작시켜보겠습니다.

11%에서 멈추는것처럼 보이다가

다행히 부팅이 완료됩니다.

순정내비게이션이

활성화되었습니다.

전화,블루투스기능도 ok

음향효과 모드입니다.

앰프가 고장이 나면 이걸 컨트롤할수 없습니다.

차량시스템도 컨트롤 가능해졌고요.

#주차보조시스템도

문제없이 동작합니다.

근데 왜 후방카메라는 안나오고

이화면이야,,,

후방카메라가 동작합니다.

음, 순정이 아니고 사제시스템으로

후방인터페이스와 후방카메라를

설치한것으로 보여집니다.

mmi가 고장이 났는데

머라고 해보고 싶으시다고요?

그렇다면, #아우디 오디오 리셋하는 방법을

알려 드리겠습니다.

#audi mmi reset

3개의 버튼을 동시에 한번 0.5초 정도 눌러주세요.

아우디 오디오(mmi) 수리가 완료되었습니다.

서울에서 방문해 수리를 진행하였습니다.

#mmi수리시간은 대략 1시간에서 1시간30분이 소요됩니다.

고장이 처음이시거나, 타업체 수리 후

사용하시다가 고장이 나는 경우는 대부분 수리가

가능합니다.

하지만, 이리저리 돌아다니다가

여기서 한번, 저기서 한번

보드수리를 진행하시다가 오시면

수리가 안되어 수많은 비용이 청구될수 있습니다.

차량 : 2011년식 아우디a6
모델 : 순정 멀티미디어 인터페이스(mmi), J794모듈
증상 : 오디오 먹통 증상, 오디오 컨트롤러 먹통, 미등 안 켜짐

안녕하세요.

아우디 오디오 수리 전문업체

카스토리입니다.

저희 업체에서는 방문 즉시 수리를

진행하고 있습니다.

아우디 차량의 mmi(멀티미디어 인터페이스)

고장 증상은 아주 고질적인 문제이며,

일정기간 사용(운행)한 차량에서

나타나는 오디오 고장 증상입니다.

진단기 연결 시 j794모듈 불량 등이

나타날 수 있으며, 이 문제점은

시디 슬롯이 있는 본체를 수리해야

정상 사용이 가능한 부분입니다.

이 고장 증상이 발생하면

차량 점검 시 에러코드 삭제 및 후조치를

마무리할 수 없습니다.

아우디a6 및 아우디 a7차량은

헤라와 8mm 복스만 있으면

탈거가 가능합니다.

신속하게 탈거하여 본체를 확인합니다.

벤치에서 전원인가 후 재확인 결과

mmi고장 증상으로 수리를 진행합니다.

본체는 한국 유닛으로 4g0035748b 파트 넘버를 가지고 있습니다.

이 제품이 머시라고

가격이 후덜덜합니다.

서비스센터 견적 700-800만원대입니다.

센터에서도 선 듯 교환하시라고 말 못 합니다.

수리비용은 10%도 안 되는 금액이면

수리가 가능하니 센터 가봐야 시간만

허비하시는 겁니다.

분해를 위해

프론트 커버를 탈거합니다.

수리는 처음 하는 것으로 보입니다.

보증 라벨이 훼손되지 않았습니다.

혹시나, 제거 후 전문적인 수리업체가 아닌

업체에서 수리 후 방문하실 경우

mmi본체를 영원히 살릴 수 없습니다.

사용하던 그대로 내방하셔야 됩니다.

케이블 하나 손상되면

큰일이기 때문에 아주 조심스럽게

분해를 진행합니다.

이 부분이 HDD 슬롯입니다.

HDD가 고장 날 경우의 증상은

mmi가 동작되는 상태에서의 내비게이션이나,

주크박스 등이 동작되지 않는 증상을 보입니다.

audi main pcb를 점검 후 수리를

진행합니다.

전문, #BGA장비를 이용해 불량 부품을 찾아

제거 및 교체를 진행합니다.

정상적인 수리가 완료되면

벤치에서 화면이 들어오는지

테스트를 진행합니다.

이젠 차량에 설치 후

동작상태를 점검하겠습니다.

A6 부팅 로고와 함께 mmi가 시작합니다.

컨트롤러 및 mmi에 미등도 점등됩니다.

#아우디 오디오 리셋 방법(mmi)

MENU + 스크롤 버튼 + 우측 상단 선택 버튼을

동시에 누르면 오디오가 리셋됩니다.

(단, mmi고장 증상에서는 리셋으로

해결되는 것은 없습니다.)

라디오 정상 구동됩니다.

볼륨 조절도 문제없이 컨트롤됩니다.

내비게이션은 어떨까요?

제가 HDD가 문제 있을 경우 내비게이션이

동작 안된다고 했죠?

11%에 멈춘다면 HDD가 문제가 생긴 겁니다.

이처럼 문제없이 프로테이지가 올라가야

정상입니다.

음향효과는 #DSP(BOSE) amp가 설치되어

옵션이네요.

앰프는 트렁크 좌측 편에 위치하고 있습니다.

앰프의 경우 침수(물유입)이 될 경우

심각한 문제점을 야기할 수 있습니다.

#car info

#주크박스 상태이며

기존에 주크박스에 노래를 옮겨놓지

않았기에 파일이 없어 아무것도

표시되지 않습니다.

후방카메라 동작상태입니다.

문제없이 동작하고 있습니다.

아우디 #mmi오디오수리가 완료되었습니다.

수리 시간은 1시간~1시간반 소요됩니다.

제발 건들지 말고 오세요.

차량 : 아우디a4 2.0T 콰트로
모델 : 순정오디오 불량(8k1035678b) mmi
증상 : 오디오컨트롤먹통,모니터안켜짐,컨트롤러불능
(시디는 들어가고 나가고 함)

안녕하세요.

아우디 오디오수리

전문업체 카스토리입니다.

아우디차량의 한번쯤은 불량나는

오디오고장 증상에 대해

알려드리겠습니다.

7~8년 많게는 10년가까이 사용한

차량에서 주로 나타나고 있는증상이며,

오디오(mmi)불량 및 트렁크 미세 물유입으로

인한 앰프,라디오모듈 불량이 있을수 있습니다.

아우디A4 오디오 고장증상을

살펴보겠습니다.

고장증상

1. 모니터가 안켜진다.

2. mmi가 먹통이다(버튼에 미등도 안들어온다.)

2. mmi컨트롤러(죠그), 볼륨스위치등에

미등이 들어오지 않으며, 동작 컨트롤램프가 안켜진다.

증상이 확인되었으니

mmi오디오 탈거를 진행하겠습니다.

mmi remove tool를 이용해 탈거를 진행하여

깔끔히 탈거진행합니다.

탈거진행하면서 내부 확인결과

순정내비게이션이 빠진

국내PDI 네비게이션이 들어가

있는것을 확인할수 있습니다.

mmi오디오의 품번은

8k1 035 678b이며, 대충의

년식을 유추할수 있습니다.

벤치테스트결과

차량에서와의 동일한 mmi불량으로 파악되어

수리를 진행하겠습니다.

보드를 점검합니다.

본체를 분해시

보드 및 플럭시블케이블이

손상되지 않도록 유의하면서

분해 및 수리를 진행합니다.

수리가 정상적으로 이뤄졌는지는

벤치에서 다시 한번 테스트를 진행합니다.

mmi로고와 함께

audi multi media interface라는 문구도 보이는군요.

라디오화면입니다.

이젠 차량에 재설치 후

동작상태를 확인합니다.

화면도 나오고, mmi의 동작버튼에 미등도

점등됩니다.

mmi컨트롤러의 버튼에도 미등이 켜집니다.

동작중 상태램프도 들어오는것을 확인합니다.

탈거시 확인했던

아우디 PDI네비게이션도 정상동작하는것을

확인합니다.

이정도의 사용이라면, 터치패널상태가

좋지 않을텐데, 아직은 문제없이

동작하는것을 확인할수 있습니다.

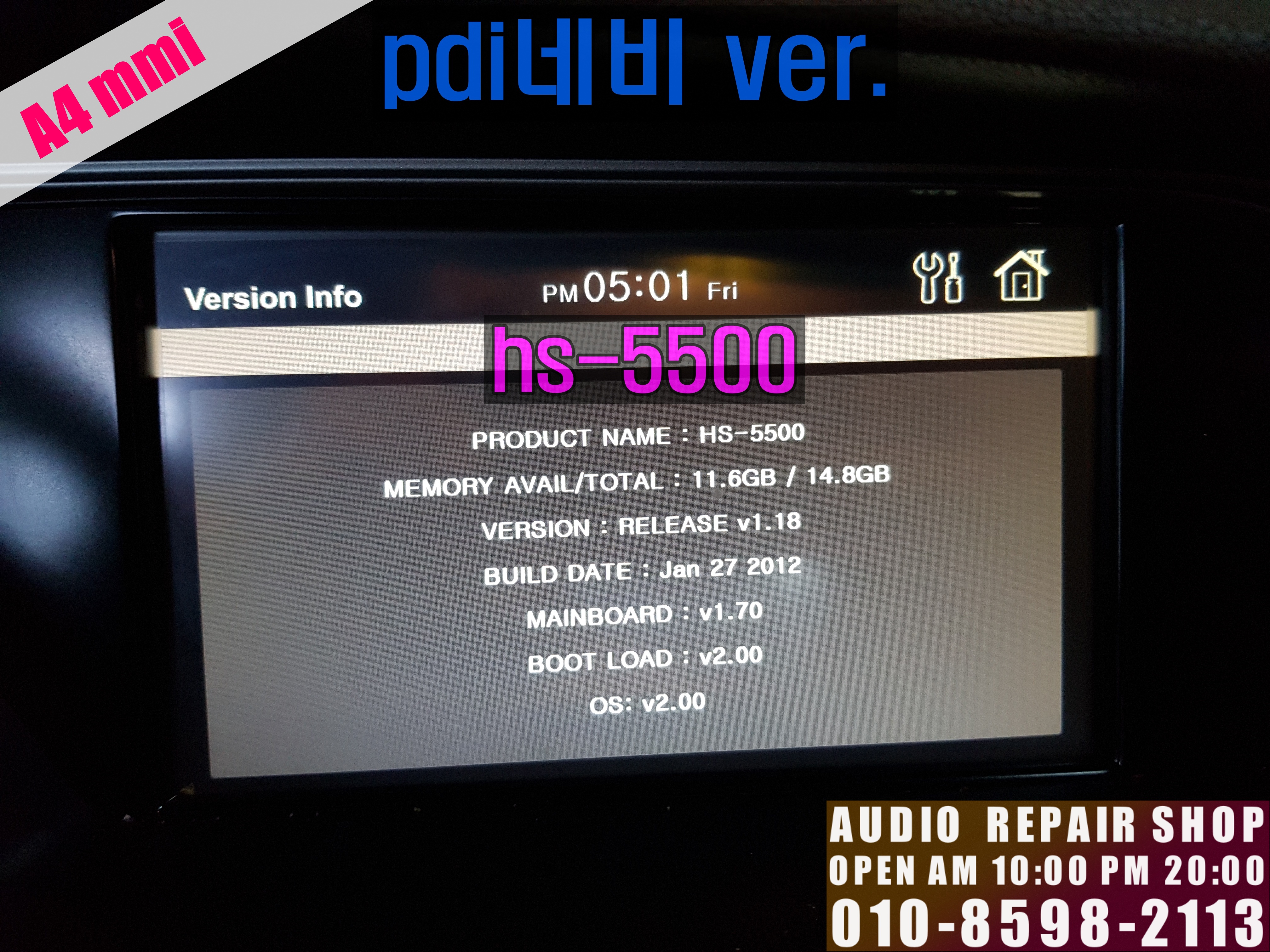

아우디 PDI네비게이션이 뭘까요?

모델명은 hs-5500입니다.

업그레이드할때 필요할수 있으니

참고하시면 됩니다.

꼭 이모델만 들어가는것은 아닙니다.

아우디 지도는 맵피맵이 들어가 있습니다.

주크박스도 정상활성화됩니다.

미디어재생도

문제없이 동작합니다.

후방카메라 동작상태

이것도 사제임이 확인되는군요.

아우디차량의 오디오가 이상하다면

mmi고장일 확률이 제일높습니다.

전문가와 상담 후 교체비용보다

아주 저렴한 금액에 수리를 진행하실수 있습니다.

차량 : 아우디 A7 3.0TDI 2012년식
모델 : J794모듈 고장, mmi(미미)로 알려짐.
증상 : 오디오고장, 모니터불량, 기어패널 컨트롤러 먹통, 미등점등안됨.

안녕하세요.

수입차 오디오 수리 전문업체 카스토리입니다.

아우디 차량에서 고질적으로 나타나는 고장 증상입니다.

근본적인 해결책은

수리 및 교환밖에 없습니다.

안드로이드로 교환하고자 해도

수리(교환)는 필수입니다.

얼마 안 한다면 교환하고 싶습니다.

서비스센터에 가볼까요?

수리는 못하고 J794모듈 불량으로 교환하라 합니다.

교환비용? 그래 싸면 하마 ㅋㅋ

두둥...

금액이 700-800만원

욕이 안 나올 수가 없습니다.

차량부터 확인해보겠습니다.

아우디 a7차량입니다.

아우디 오디오 고장 증상을

살펴보겠습니다.

1. 모니터 안 올라옴(스위치 동작 안 함)

2. 컨트롤러 동작 안됨(미등도 안 켜짐)

3. 시디 투입 및 빼는 건 가능(이것으로 봐선 fuse 안 나감)

이 증상이 있으시면

연락 주세요.

아우리 서비스센터에서 교환비용보다

저렴하게 수리 가능하니까요.

기어 패널의 죠그?

mmi컨트롤러 또한 먹통입니다.

미등도 안 켜지죠.

신속히 mmi를 탈거합니다.

8mm 복스가 있으면 탈거 가능해요.

중간 생략

또 다른 수리와 겹치는 관계로

수리 사진이 빠지게 되었습니다.

mmi 보드 수리로 동작 사진을 보실게요.

컨트롤러에 미등이 점등됩니다.

동작되는 기능에 램프도 들어오고요.

순정(OEM) 내비게이션 동작(부활)

시켜드렸습니다.

차량의 시스템 기능도

확인 가능하고요.

오일 교환 리셋도 가능합니다.

또 다른 내비게이션이 있더라고요.

mmi가 정상으로 돌아왔으니

추가 장착한 셋톱 내비게이션도

정상 동작합니다.

이제 사라진 아이머큐리 셋톱이지만

동작에는 아무런 문제가 없으니

쓰시는 데까지 잘 쓰시길 바랍니다.

수리 후 순정 기능의

FM 라디오도 정상이에요.

순정 기능의 주크박스는 물론

멀티미디어 기능도 정상 구동됩니다.

블루투스, DMB까지요.

아우디 오디오의 보드 수리로

700~800만원 절약하기
