☆수입차,국산차 오디오/모니터 수리전문업체 카스토리☆

차량 : 더뉴 카니발

모델 : 순정 AVN 내비게이션 오디오시스템, 96560-A9412wk

고장증상 : 오디오기능상실(라디오, 내비, 후방기능 먹통)

안녕하세요.

현대, 기아 오디오수리전문업체

카스토리 수리마스터입니다.

KN(기아차량)의 더뉴카니발 차량에 설치된

AVN이 먹통, 부팅멈춤증상등으로 사용이 어려운 경우가 발생한다.

이모델의 경우 오디오 탈거 후 택배수리를 요청하셨습니다.

그 어떤기능도 동작하지 않으므로

탈거를 한다고 해서 차량에 문제는 생기지 않습니다.

정상화가 시급합니다.

내비는 물론이며, 후방카메라까지

사용이 불가능하기 때문입니다.

순정으로 설치된 AVN의 고장으로 교체를 생각하신다면

다시 한번 곰곰히 생각해보시길 바랍니다.

중고시세도 50만원 가량으로

언제고장날지 모르는 제품을 그가격에 사용하실수 없습니다.

메인보드수리가 순정AVN고장증상의 해결방법입니다.

Car navigation

MODEL : IAH8241YPLG(LG전자생산)

PART NO : 96560-A9412WK

5세대오디오(3,4,5,6세대까지 다양)

구형 모젠 모델도 만들더니, 신형에도 손을 댓군요...

LG(엘지전자)는 디스플레이만 만드는줄 아셨죠???

디스플레이도 lg이긴해요...

고장률은? 없지는 않아요.

메인보드의 고장난 부품을 찾아 수리하면

정상화가 가능하답니다.

그래도 중고, 보드교환을 하셔야 겠어요?

쓰던보드그대로 사용하세요.

메인보드의 CPU, NAND등의 취약한 부품을

1시간정도의 시간과 공을 들여 수리를 진행합니다.

정상으로 부팅이 시작하고 있습니다.

동의함을 눌러보겠습니다.

왼쪽엔 지도화면,,,, 부팅중

오늘쪽엔 미디어동작상태를 표시합니다.

이모델의 경우 모니터상단에 sd(MAP)슬롯이 있으니

참고하세요.

지도가 정상적으로 실행되었습니다.

업그레이드는 usb타입이 아닌 sd카드타입으로

업그레이드 편의성은 아주 좋습니다.

라디오기능은요? 물론 정상화되었습니다.

그밖의 메뉴들,,, 터치기능을 이용해 모든기능을 사용할수 있습니다.

KN오디오 수리 서비스센터(3세대, 4세대, 5세대)

순정오디오의 부팅불량, 로고멈춤, 화면먹통등의 고장증상은

모두 한두시간이면 수리가 가능합니다.

차량 : 신형 벤츠 S-class W223 S500

모델 : 모든 기능 순정 상태 MBUX, 리어모니터

증상 : 리어모니터 충격, 유리파손, 액정 깨짐(RH)

안녕하세요.

수입차 모니터 수리전문업체

카스토리 수리마스터입니다.

차량에 설치된 모니터가 심심치 않게 충격에 의해

깨지는 경우가 발생하고 있다.

일반 모니터라면 쉽게 모니터를 변경해 사용할 수 있다.

그렇지만, 차량의 시스템에 접근해

모든 기능을 모니터로 컨트롤할 수 있다면?

상황은 달라진다.

신품가격이나, 중고교체를 알아봐야 한다.

리어 모니터 깨짐이 발생했다면

당연히 서비스센터에 입고 및 견적을 받으면 된다.

신품가 대략 1000만 원이란 걸 알 수 있다.

국내외를 비롯하여 W223모델은

최상급의 모델에 속하는데 중고교환이 웬 말인가?

중고가격도 만만하지 않다.

200~300만 원대란다.

이것도 비싸다.

유리만 교환할 수 있을까? 그 능력치가 있다면

좋으련만 불가능에 가깝다.

왜냐? LCD와 정전식 패널의 합작품으로

쉽게 접근할 수 없다.

안 깨지면 좋았으나, 깨졌으니

수리 후 사용하는 것이 좋다.

"NEW S-class W223 S500"

이차량이 무슨 일로 방문했을까?

다음 아닌 모니터 고장(깨짐)이 발생하였다.

리어모니터로 알려진 디스플레이가 깨진 것이다.

다행히도, 두 개 중 한 개만 깨졌다.

RH(오른쪽) 리어 엔터테인먼트 디스플레이가 말이다.

리어 모니터와 엔터테인먼트 모니터는 다르다.

리어모니터는 뒷자리 TV시청용이었다면

S클래스의 엔터테인먼트 모니터는

내비, DMB는 물론 뒷좌석 시스템을 컨트롤할 수 있는

또 하나의 장치라고 보면 된다.

디스플레이의 전면이 유리로 되어 있어

충격에 쉽게 깨질 수 있으니 주의가 필요하다.

더 두면??? 더 깨진다.

RH 뒷좌석 모니터를 탈거한다.

디스플레이가 꺼져있으니

깨진 부위가 더 도르라진다.

신품가격이 1000만 원인데

수리가격은 얼마일까? 궁금하시면

전화, 문자 상담받으세요.

깨진 것과 신품과의 비교

신품에는 보호필름으로 인해 뿌옇게 보인다.

보호필름제거는 고객님께 양보~

모니터를 분해해 보자.

LCD패널을 신품으로 교체하기 위한 필수 작업이다.

수리가 완료되면 동작상태를 점검한다.

머 신품이라 확인 안 해도 되겠지만 ㅋㅋㅋ

혹시나 해서 점검을 한다.

라디오기능을 터치로 이용하라~

W223의 리어 엔터테인먼트의 메인 UI이다.

왜 이리 많은 기능을 넣어 논 거냐???

뒷좌석에서도 내비게이션을 컨트롤할 수 있다.

MBUX. NTG7 리어모니터 깨짐 수리가 완료되었다.

정전식 터치기능도 점검한다.

시스템 컨트롤이 가능하다.

신형 벤츠차량의 리어모니터가 설치되어 있다면

충격, 깨짐에 주의하면서 사용하셔야 됩니다.

깨졌다면, 유리파편이 비산(떨어짐, 날림)될 수 있으니

하루라도 빨리 수리 및 교환을 받으세요.

S클래스, GLS클래스, EQS클래스 등 고급모델의

Rear Entertainment Display Broken Repair

차량 : 르노 코리아 QM5 2014

모델 : 스마트커넥트 모니터, MFD-7140

증상 : 화면이상증상, 부팅바에서 멈춤, 먹통현상

안녕하세요.

르노코리아 내비게이션 서비스센터

카스토리 수리마스터입니다.

르노차량의 QM5차량에는 어떤 모델이 들어가 있을까?

유관으로 확인이 가능한 부분은 메모리?

티맵이 연동되는지, 아이나비맵이 들어가 있는지

확인해 주시면 됩니다.

아이나비는 KCN, 티맵은 MFD 모델로 구분됩니다.

이 차량의 경우 MFD-7140이 설치되어 있으며,

화면이상, 전원먹통증상으로 보령에서 택배 보내주셨습니다.

스마트커넥트, 클론을 비롯하여, QM3까지

업그레이드가 23년 8월을 마지막으로 멈춰버렸습니다.

티맵에서 멉춰버린건지, 르노와의 협의에 의한 것인지는 알 수 없습니다.

스마트커넥트(smart connect) 와이러노?

화면불량처럼보이는 증상이 나타나고 있습니다.

아무리 기다려도 켜지지도 않습니다.

순정 파트넘버로는 259156552R이며

모델명은 MFD-7140입니다.

차량에는 조그다이얼이 있는 기종입니다.

물론, 터치로도 사용이 가능하지만

전반적 인기능은 조그로 이용됩니다.

최신업그레이드를 받으면 괜찮아질까?

전원먹통, 부팅불량증상은 소프트웨어로 해결되지 않습니다.

메인 PCB의 칩셋을 수리해야만 정상사용이

가능합니다.

메인보드수리 후 멈춰버린 업그레이드지만

가장 최신으로 업그레이드를 진행합니다.

또 한 가지 고장증상은 화면이 켜지지만

부팅바가 채워지다가 이화면 이상으로 넘어가지 않습니다.

수리가 완료되면 정상부팅합니다.

메인 UI이며, 활성화된 UI만 사용이 가능합니다.

지도(티맵)를 실행해 봅니다.

정상부팅 중입니다.

현 위치가? 고장위치를 나타낸다.

딱, GPS의 활동이 멈춰버린 장소입니다.

그 밖의 설정 및 기능을 테스트한 후 출고됩니다.

르노코리아의 내비게이션 수리는

하제엠텍의 V시리즈와, MFD시리즈 수리가 가능합니다.

수리시간은 1시간 남짓이며

방문이 어려운 곳에서는 택배수리를 요청하세요.

업체 및 르노서비스센터 환영합니다.

차량 : 폭스바겐

모델 : 순정오디오(RNS-510) + EXBOX3

증상 : 오디오가 재부팅(꺼졌다. 켜졌다 반복함)

라디오는 물론, 후방카메라까지 사용할 수 없음.

안녕하세요.

폭스바겐 오디오 수리전문업체

카스토리 수리마스터입니다.

꼭 티구안에서만 나타나는 고장증상은 아닙니다.

파사트, 제타, CC, 골프, 비틀, 시로코 등

순정오디오가 들어간 모델에서

나타날수 있는 증상입니다.

방전으로 인한??? 갑자기

이유는 다양하게 접할 수 있습니다.

오디오고장이기에 서비스센터에

방문해도 교체를 권장하며, 금액은 상상을 초월하는 수준입니다.

무려, 900만원의 견적을 받으시는 분들이 계셨습니다.

이 가격에는 교환할 수 없으시죠?

저렴한 금액에 수리가 가능하니

수리해 사용하세요.

카스토리로 연락주세요.

고장 영상을 참고해 주세요.

화면이 꺼졌다, 켜졌다는 반복 합니다.

라디오는 물론이며, 중요한 후방카메라도 동작하지 않습니다.

머가 문제일까?

오디오가 고장입니다.

리프로그램작업을 진행합니다.

이과정으로 안 되는 경우도 있으니 참고하세요.

그렇다면??? 새것은 900이니, 중고로 교체가능합니다.

설치과정은 얼마나 걸릴까?

증상확인 후 처음 진행 중이라서 시간이 표시가 안됩니다.

잠시만 기다려봅니다.

업그레이드 과정이 35분 걸린다고 나오고 있습니다.

기다려보겠습니다.

재부팅증상과, EXBOX3와의 상관관계는??? 없습니다.

재부팅은 RNS-510에서 나타나며,

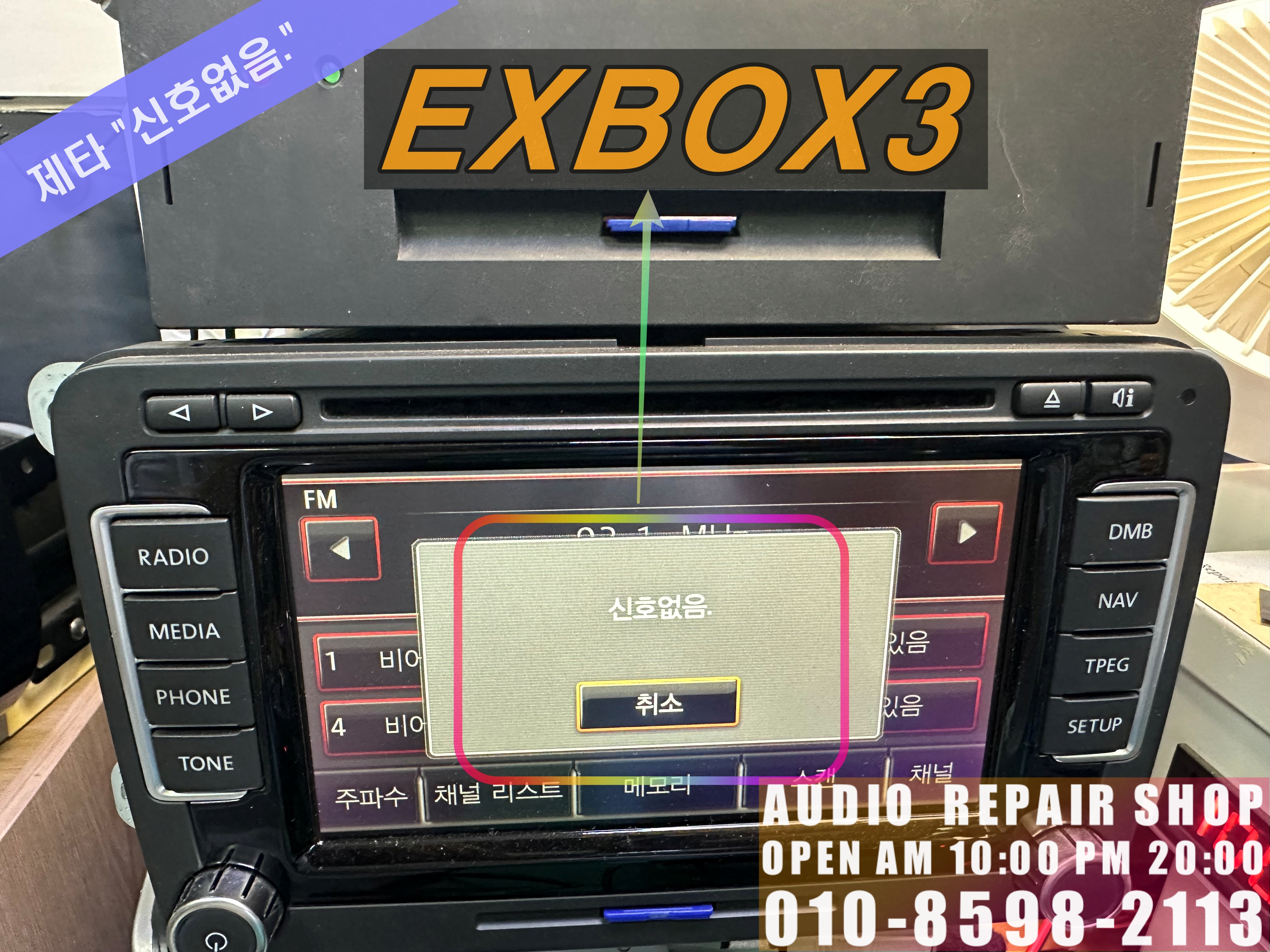

EXBOX3에서의 고장은 신호 없음. 증상이 대표적입니다.

그 외, 지도실행 안됨. 블루투스 안 잡힘 등이 있을 수 있죠.

진행 중.. 이제 15분가량 남았습니다.

잠시 후 SWL SUCCESS 설치가 완료됩니다.

그다음은??? 재부팅증상이 해결되었을까요?

폭스바겐 오디오가 정상부팅하고 있습니다.

비밀번호가 필요하다??? 순정오디오를 수리하면

발생하지 않습니다.

중고품이나, 대체품을 넣었다면, 오디오코드를 물어보는

경우가 발생합니다.

VW RADIO CODE 확인도 가능하니 연락 주세요.

오디오 소프트웨어가 업그레이드되었다면

소프트웨어 버전이 얼마일까?

1088로 변경될걸 볼 수 있습니다.

라디오 OK

소리도 OK

주파수도 OK

정상화되었습니다.

RNS-510의 기능으로는 라디오와 미디어기능입니다.

순정카메라일 경우 후방카메라까지 순정의 기능이며,

그 외 기능은 EXBOX3의 내비, 전화, dmb 등이 있습니다.

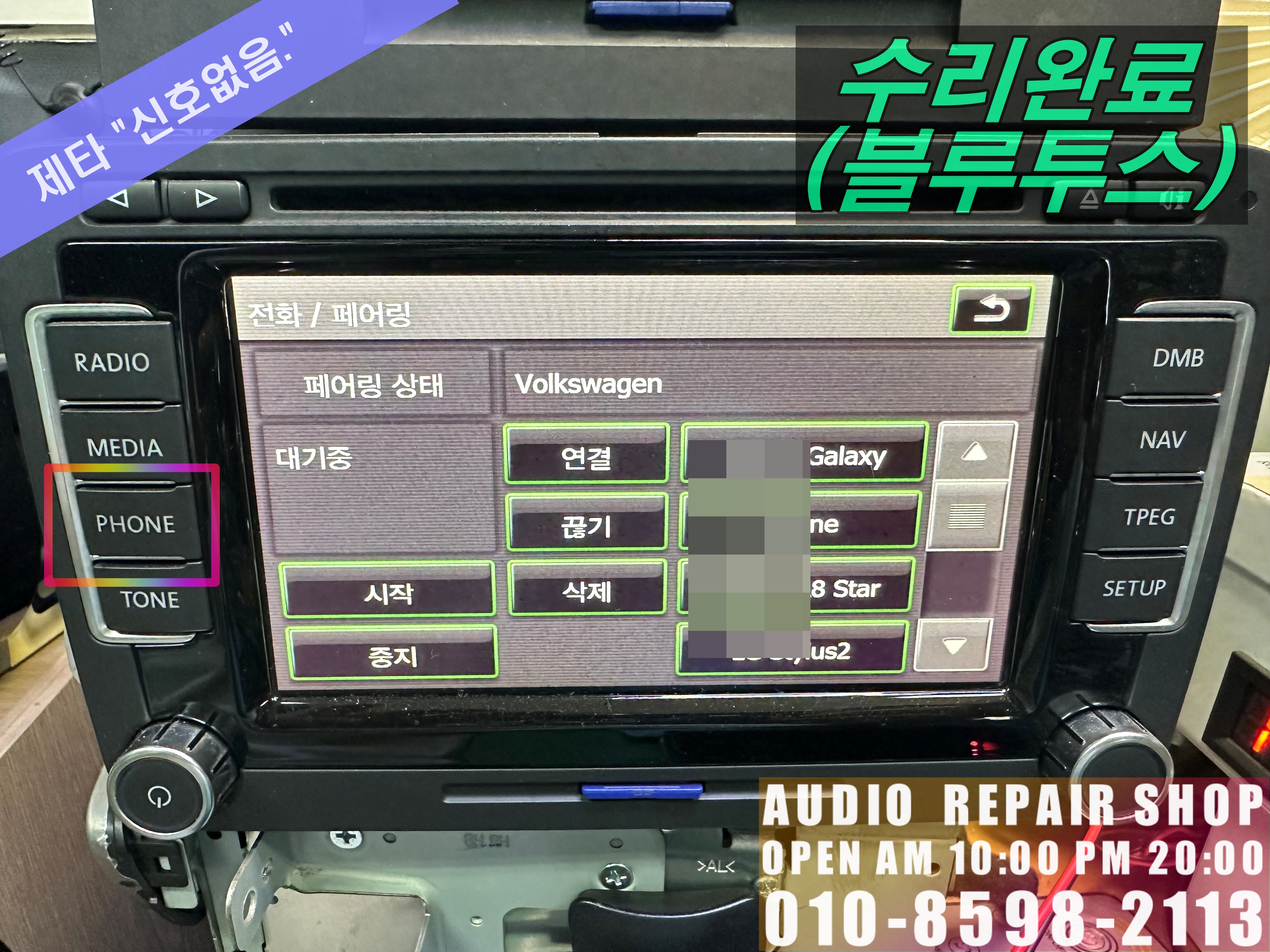

블루투스기능이 정상화되었습니다.

사용하던 그대로 전화기능과, 스마트폰 음악재생이 가능합니다.

지니 내비게이션도 실행시켜 봅니다.

문제없이 동작합니다.

후방카메라도 정상동작하는 것을 보니

소프트웨어 재설치가 잘되었군요.

티구안 오디오가 재부팅이라면???

어디로 가야 하지?

얼마나 나올까?

안드로이드로 교환할까?

카스토리로 연락 주세요.

폭스바겐 RNS-510 오디오 재부팅증상은

1시간 정도면 해결이 가능하며,

지방, 산간, 제주도에서는 택배수리를 요청하시면 됩니다.

차량 : Benz ML350 2014

모델 : Comand NTG 4.5 + NTG-2540(지니내비) + 7인치 순정

교체 : 8.4인치 안드로이드 올인원 교체

ntg4.5 연동, 후방연동, AUX (안드로이드출력)

안녕하세요.

수입차 오디오, 내비게이션 수리전문업체

카스토리 수리마스터입니다.

벤츠 ML350 블루텍차량의 7인치 순정모니터

답답한 내비게이션 제거 후 안드로이드 올인원교체작업입니다.

ML350 14년 식모델에는

NTG-2540의 내비게이션 셋톱이 설치되어 있는데요.

이년식에는 왜 이 모델을 넣어준 건지 이해가 가지 않습니다.^^

지니맵이기도 하고 터치패널동작도 안되고

차량에 비해 너무 작은 모니터

발란스가 현저하게 떨어지는 모습입니다.

벤츠 ML350에 설치된 NTG-2540 셋톱

지도메모리는 어디에 있을까요?

다름 아닌 트렁크 바닥을 내려야 볼 수 있습니다.

ML350 모델에 안드로이드 가능할까?

가능합니다.

신형, 구형 상관없이 작업이 가능합니다.

어떻게 되었을까? 궁금하신가요?

설치되어 있던 기존의 후방카메라 그냥 사용해도 될까?

물론입니다. 연동작업으로 그대로 사용했습니다.

교체하실 필요가 없습니다.

화질이 떨어진다면 모를까? 말입니다.

기존의 NTG-2540을 정리에 들어가겠습니다.

ML350 신형모델보다 더 넓은 모니터로 교체되었습니다.

무려 8.4인치입니다.

제 생각에는 이보다 크면 시야를 많이 가리리라 생각됩니다.

사고의 유험성도 높아지게 되겠죠.

안드로이드 올인원이 동작합니다.

CAN모듈을 통해 차량의 정보를 받아들이게 됩니다.

문 열림 정보가 모니터가 들어오고 있습니다.

메인 UI입니다. 한글어로 언어도 변경하였습니다.

메뉴의 My Car버튼을 이용해

차량의 커맨더오디오 정보를 볼 수 있습니다.

NTG 4.5 오디오의 정보입니다.

또한, AUX설정을 통해 차량의 스피커로

안드로이드 기능을 사용할 수 있습니다.

안드로이드의 다양한 APP를 보겠습니다.

유튜브, Zlink, play스토어까지 있으며

없는 app은 플레이스토어에서 다운로드해 사용하시면 됩니다.

다양한 맵(tmap, 카카오맵, 구글맵)을 사용할 수도 있게 됩니다.

유심을 사야 할까?

Zlink를 이용하여 카플레이, 안드로이드오토기능을

사용하신다면 굳이 필요 없으리라 생각됩니다.

통신사마다 유심발급의 차이가 있으니 확인하셔야서 발급받으셔도 됩니다.

안드로이드 오토기능이 활성화되었습니다.

블루투스연결 후 Zlink를 터치하면 자동으로 연결됩니다.

이젠 차량에서 멀어지면 끊어지고

가까이 오면 연결되게 됩니다.

유무선기능으로 활용할 수 있게 됩니다.

기존의 후방카메라는 연동하여 작업하였습니다.

HD카메라로 교체하면 금상첨화겠지만

고장이 아니라면 교환을 추천드리지는 않습니다.

안드로이드 올인원 작업은 2~3시간이 소요됩니다.

기존의 7인치 순정모니터 시스템을 변경하고 싶으시다면

안드로이드올인원으로 추천드립니다.

차량 : 포드 익스플로러 13년식

모델 : Sync2 순정 후방카메라 + 지니맵 AST-300

증상 : 순정 후방카메라 고장(후방카메라 사용불가)

안녕하세요.

수입차 오디오, 내비게이션

수리전문업체 카스토리 수리마스터입니다.

포드차량에 설치된 순정후방카메라

고장증상에 대해 알아보겠습니다.

포드 익스플로러차량이며 13년식 차량이며

후방카메라가 정상동작하지 않는 증상입니다.

화면전환됨, 후방카메라 영상 안 보이는 증상

서비스센터 방문해 봐야

터무니없는 견적을 받게 되실 테니 소용없으세요.

SYNC2 모델이며, 오디오, 공조 정상동작합니다.

후진을 해보겠습니다.

Rear View Camera is unawailable

후방카메라 사용할 수 없습니다.(사용불가)

Please contacr your dealership

대리점(딜러샾)에 문의하라고?

직수차량인 것으로 보입니다.

후방카메라 영상이 왜 안 나올까요?

이와 같은 화면이 보인다면

우선, 후방카메라 고장을 의심해야 합니다.

포드 익스플로러(ford explorer)

후방카메라 교체를 진행합니다.

교체가 완료되었습니다.

후방카메라가 정상 동작합니다.

포드 익스플러로 후방카메라 교체작업은

20-30분이면 완료됩니다.

차량 : 크루즈 2014년식

모델 : 순정 내비게이션 탑재 오디오(94552260)

증상 : 오디오기능먹통, 디스플레이 먹통

(후방카메라 동작되다가 그것까지 먹통)

안녕하세요.

수입차 오디오, 모니터 수리전문업체

카스토리 수리마스터입니다.

내비게이션이 들어간 쉐보레 크루즈차량입니다.

순정지도 탑재 및 후방카메라까지

안 들어간 옵션이 없는 모델이지요.

어느 순간부터 오디오가 안되기 시작합니다.

그런데 후방카메라는 동작합니다.

그것도 잠시, 시간이 지나니

후방카메라도 켜지지 않습니다.

오디오수리를 해야 할까?

교체를 해야 할까?

오디오수리방식이 현존하는 제일

저렴한 수리방식입니다.

크루즈의 오디오상태를 점검합니다.

모니터 안 켜지고 요. 오디오동작 안됩니다.

크루즈 오디오 파트넘버 : 94552260

DM-N01200입니다.

이와 같은 모델이라면 수리해서 사용하세요.

실버박스라고도 불리기도 합니다.

13,14,15년식의 차량에 들어가 있습니다.

메인보드 점검을 위해 분해합니다.

수많은 피스를 제거한 후 기억해 둡니다.^^

메인보드를 점검하여

교체할 건 교체하고 다시 조립합니다.

chevrolet cruze LTZ

순정내비게이션 오디오 수리?

오디오를 재조립하니

화면이 켜지기 시작합니다.

화면이 정상으로 동작합니다.

물론, 사운드도 문제없이 나오고 있습니다.

라디오를 실행시켜 봅니다.

주파수 설정 문제없습니다.

크루즈 순정내비게이션 지도입니다..

어디 맵이죠?

지도검색 및 터치패널의 고장증상은

없는 것으로 확인됩니다.

후방카메라가 켜지고 있습니다.

내비는 스마트폰이 대신하지만

후방카메라가 없다면??? 상상하기 어렵습니다.

사람이란 게 간사해서 잘 쓰고 있던 후방카메라가 안 나온다면??

난감하게 됩니다.

그렇다고 별도로 카메라 설치하고 모니터를 따로 둔다?

순정오디오를 수리하세요.

쉐보레 알페온, 말리부, 올란도, 크루즈, 크루즈 5

차량의 순정내비게이션이 문제가 생길 시 연락 주세요.

수리시간은 탈부착을 포함하여 1시간 정도 소요됩니다.

감사합니다.

차량 : 아우디 A6 2014th

모델 : 순정 오디오 시스템(MMI, J794모듈)

고장증상 : 오디오기능(온보드(슬라이드), 소리, 컨트롤 미등/동작램프)

안녕하세요.

아우디 오디오 수리 전문업체

카스토리 수리마스터입니다.

아우디차량? 사지 말아야 할 차량이라고 하지만

가성비는 어쩌겠는가?

가격대비 성능이 우수하면 되는 거 아니겠는가

어떤 차량이든 복불복인 것을 알 것입니다.

아우디 고장이 많다?

그만큼 많이 팔려 그런 게 아닐까?

아우디차량의 고질적인 오디오불량에

대해 알아보자.

아우디오디오 즉, MMI라고 불리며

멀티미디어 인터페이스라고 한다.

J794모듈불량 소견으로 입고되기도 한다.

잠시 가격에 대해 짚고 넘어가 보자.

MMI는 대력 칠백~팔백만 원으로 신품기준입니다.

그렇다면, 수리를 하거나, 중고교체한다면?

그보다, 저렴한 금액에 가능하겠습니다.

고장증상부터 확인합니다.

진단기를 이용해 점검에 들어가 줍니다.

A6의 온보드모니 터가 켜지지 않습니다.

오락가락하는 증상으론 간혹 올라올 순 있지만

대부분 올라오지 않습니다.

MMI는 CD투입구가 있는 그 자리에 있습니다.

미디어 컨트롤러는 어떨까요?

동작램프 및 미등이 켜지지 않네요.

전원버튼을 눌러도 반응하지 않습니다.

리셋을 해볼까요?

3개의 버튼을 눌러줍니다.

Menu + 중앙노브 + 노브오른쪽 위에버튼을

동시에 짧게 누릅니다.

오디오를 탈거해 벤치점검을 시작합니다.

차량에서와 마찬가지로 동일한

고장증상을 보입니다.

수리이력은 없는 것으로 보입니다.

수리는 처음에 어떻게 하느냐가 중요합니다.

섣부른 행동으로 오디오교체 지경까지 가지 말아 주세요.

MMI의 메인보드를 점검하여

수리를 진행합니다.

전문장비는 거둘 뿐

수년간의 노하우로 수리를 진행합니다.

대략 1시간의 수리시간을 거쳐 수리진행 후

정상적으로 동작하는지 체크합니다.

라디오가 정상화되었습니다.

내비게이션은 어떨까?

순정내비게이션화면이 넘어가고 있습니다.

이 과정에서 11% 멈춤 증상을 보인다면

다른 하드웨어가 망가진 것입니다.

추가 수리가 필요합니다.

순정지도가 정상화되었습니다.

서울에서 멈춰있는 순정 GPS

부팅이 시작됩니다.

온보드모니 터가 정상으로 올라옵니다.

스위치 동작여부도 정상입니다.

MMI에 미등이 켜지는 게 보이고 있습니다.

고장상태에서는 저 미등이 켜지지 않았습니다.

아우디 미디어 컨트롤러는 어떨까요?

동작램프등과, 미등이 켜지고 있습니다.

지도화면도 문제없이 동작합니다.

음향효과도 문제없이 동작합니다.

미디어의 소스동작도 문제없습니다.

오디오 관련 고장코드는 모두 삭제되었습니다.

브레이크와, 전조등의 에러코드가 남아있습니다.

수입차 정비업체에 방문하시길 바랍니다.

순정후방카메라의 역할도

정상화되었습니다.

PDC, 주차라인까지 문제없이 동작합니다.

아우디 오디오 수리는 대략 1시간이며

교체의 금액에 비하면 아주 저렴합니다.

지방, 산간, 제주도에서는 택배수리를 요청하세요.

차량 관련업체의 수리업무 환영합니다.

차량 : 아우디 A6/C6 2009

모델 : MMI + 맵피 네비게이션 셋톱작업차량

작업내용 : 맵피셋톱제거 후 카플레이, 안드로이드오토 셋톱설치

(AMI, AUX단자가 없는 차량)

안녕하세요.

수입차 내비게이션 인스톨, 수리전문업체

카스토리 수리마스터입니다.

아우디차량에 카플레이 설치가 가능할까?

시스템을 모르는 상태에서

카플레이, 안드로이드오토 셋톱을 구매했다.

누가?? 차량주인이 말이다.

장착에 앞서 차량의 옵션확인이 필요하다.

ami, aux 음성 입력단자가 있는지

없다면 활성화가 가능한지 말이다.

왜냐하면, 카플레이 셋톱의 사운드 출력을

순정 MMI시스템으로 들어야 하기 때문이다.

AUX활성화부터, 카플레이 설치작업까지

시작해 보겠습니다.

차량 : AUDI A6 2009

#AudiC6(전기형)

작업 전 차량의 MMI시스템 점검합니다.

초기상태, 라디오, 미디어 소스상태를 점검합니다.

AUX가 없습니다.

AMI단자도 없네요.

그렇다면, AUX활성화를 시켜야 합니다.

#AUX비활성화

오래된 맵피가 들어간 그 모델

아시는 분만 아시겠죠.

MS-1250 모델이며, 이 정도면 화면터치가

제대로 되는 차량을 보덜 못했습니다.

#아우디맵피제거 #아우디A6카플레이가능할까?

이렇게까지 옵션이 없단 말인가??

AMI, AUX 포트정도는 빼놔야 하는 거 아니냐?

아주 드물게 이런 차량을 보곤 합니다.

#아우디AMI단자 #아우디AUX단자

AUX활성화를 위한 엔지니어모드를 아시나요?

미디어컨트롤러의 버튼을 이용해 진입이 가능하지만

엔지니어모드차체가 활성화가 안되어 있다면

진입이 되지 않습니다.

이차량은 엔지니어모드 활성화를 거쳐

AUX활성화를 진행하였습니다.

이런 초록메뉴화면이 진입한다면

엔지니어모드활성화가 되어있는 차량입니다.

main/diagnose/settings/ami/aux

이과정으로 AUX입력단을 활성화하실 수 있습니다.

전문가와 상의하세요.

#아우디A6엔지니어모드 #엔지니어모드활성화 #AUX활성화

미디어의 소스에 진입하자

AUX 외부 오디오 입력부가 활성화된 게 보이십니까?

활성화 완료!!

#아우디억스활성화 #아우디외부입력오디오입력부

카플레이/안드로이드오토 설치가 꼭  필요한 사운드 출력

이제 MMI오디오시스템에서 카플레이 사운드를

들으실 수 있습니다.

#카플레이사운드AUX출력

카플레이를 동작시켜 볼게요.

NAV버튼을 이용해 전환시켜 주세요.

Carpaly main screen

아이폰과 블루투스연결 후 사용하시면 됩니다.

#A6 carplay

음악재생도 가능하며,

순정오디오에서 소리도 나오고 있습니다.

#아우디카플레이화면 #카플레이음악재생

다행히도 순정후방카메라도 사용이 가능합니다.

대부분 RGB방식으로 구형셋톱에 연결된 경우가 있는데

이땐, 후방카메라를 교체하셔서 쓰시는 게 좋습니다.

#아우디후방카메라 #아우디HD카메라

스마트폰의 Tmap 그대로 사용이 가능합니다.

화면이 좀 뿌옇게 나오는 거 아니냐?

그렇습니다.

이차량은 터치패널이 이식되어 있어 그런데

화면보호차원에서 제거하지 않았습니다.

패널을 제거하면 깨끗하지만

생활흠집이 많이 발생하게 됩니다.

HOME 아이콘으로 순정화면으로 이동할 수 있습니다.

음악을 들으며

내비게이션 길안내를 받을 수도 있습니다.

기존 맵피내비게이션은 쓰레기통으로 bye bye

카플레이 / 안드로이드 오토 설치작업은

1~2시간이면 설치가 완료됩니다.

차량 : NISSAN JUKE 2013

모델 : 순정형 FS2 하이브리드 NI 8인치 내비게이션

고장증상 : 화면백화, 전원먹통, 하지만 후방카메라동작

안녕하세요.

수입차 내비게이션 수리전문업체

카스토리 수리마스터입니다.

닛산 주크차량의 오디오(모니터) 고장증상에

대해 알아보겠습니다.

사람과 같이 세월이 지나면 제품은

고장 나기 마련입니다.

그 제품을 수리해서 쓰느냐, 교환해서 쓰느냐의

문제입니다.

가격적인 측면으로는 수리해 사용하시는 게 좋고요.

이와이면 신제품으로 쓰시고 싶으시다면

안드로이드올인원 같은 장치를 설치하시길 바랍니다.

수리비용은 교체비용의 절반정도밖에 소요되지 않습니다.

닛산주크에 설치된 제품은 아틀란 3D맵이 탑재되어 있으며

넓은 8인치 LCD화면으로 사용이 가능합니다.

CD, DVD기능은 없으며, 화면만 있고, 후방카메라까지

동작하는 모델입니다.

고장증상은 다음과 같습니다.

1. 전원을 넣으면 화면이 뿌옇게 백화증상을 보입니다.

2. 시간이 지나면 블랙아웃처럼 모니터가 먹통입니다.

3. 웃긴 상황은 후방카메라는 동작을 합니다.

! 전원에는 문제가 없다.

! 접촉불량일까?

대부분 이와 같은 증상입니다.

모니터먹통, 후방동작

모니터를 탈거합니다.

공조기부터 빼시면 피스 2개가 보이십니다.

피스 2개를 빼시고 커넥터를 분리합니다.

그리고 고장 난 PCB를 점검하여 수리를 진행합니다.

고장난 칩셋은 교체됩니다.

교체해야 잔고장 없이 오래 사용하실 수 있습니다.

단순 임시방편으로는 오래 쓸 수 없으니

참고하세요.

이제야 보이는 메인화면입니다.

아틀란 3D지도를 실행시켜 봅니다.

실행이 되고 있습니다.

메모리 연장선의 위치는 액셀페달 위를 보시면 됩니다.

간혹, 메모리인식불량으로 지도실행이 안될 수도 있습니다.

라디오문제없이 동작하고 있습니다.

블루투스는 어떨까요?

문제없이 사용이 가능합니다.

사용하는 순정핸들리모컨을 이용해

오디오를 컨트롤할 수 있습니다.

주크 내비게이션 수리 후

AIR BAG 램프가 점등되는 경우가 있습니다.

제품탈거 시 커넥터를 탈거해서 생기게 되는데요.

정비업체에서 에러코드삭제하시면 사라지니

걱정하지 마세요.

이렇게 말이죠.

닛산 주크내비게이션 수리는 한 시간 남짓이면

수리가 가능합니다.

탈거가 가능하시다면, 택배수리를 요청하실 수도 있습니다.

가까운 근교는 출장수리도 가능하답니다.

모든 수리는 FM으로 진행되며

부품교환이 필요하다면 교체처리됩니다.

부품항시 보유 중입니다.

차량 : 벤츠 C클래스(W204) 전기형 2009년식

모델 : 순정 COMAND 오디오 시스템

증상 : 조이스틱 다이얼기능 먹통(다른 기능 정상)

안녕하세요.

수입차 오디오, 모니터 수리전문업체

카스토리 수리마스터입니다.

벤츠C클래스를 비롯하여 이 정도 연식에서

발생할 수 있는 Joystick 고장에 대해

알아볼까 합니다.

오디오사용에는 전혀 지장을 주지 않습니다.

하지만, 다이얼기능이 되지 않습니다.

왜일까? 결함인데

근본적인 해결책은 없을까?

수리를 통해 완벽하게 수리됩니다.

고장이 안나도록 더욱 튼튼한 부품으로

교체진행됩니다.

수리 전 상태를 점검합니다.

C클래스 이 차량의 모니터는

조이스틱을 이용해 사용하는 모델입니다.

터치가 되지 않아요.

조이스틱의 중요성!!

이것이 문제의 부품입니다.

A2048707458  품번이며

중고로? 아니죠. 언제 고장 날지 모르는 제품으로

교환할 일이 아닙니다.

고장 난 부품을 교환하여 처리하면 됩니다.

W204 조이스틱을 분해합니다.

정확한 순서에 입각하여 진행합니다.

왜냐? 무리하게 힘으로만 분해하면

흠집이 나기 쉽습니다.

원리를 알아야 하겠죠?

고장 난 부품은 평생가도 부러지지 않는 놈으로

교체됩니다. 수리된 부분에 대해선 평생

고장이 안 난다고 볼 수 있습니다.

다른 부분이 말썽이 나면 모르겠습니다.

수리가 정상인지는 확인하였으나

동영상을 첨부합니다.

동작테스트를 보시면 아시겠죠?

이와 같이 벤츠차량에서 흔한 고질병처럼

다가올 수 있는 조이스틱(조그다이얼) 수리에

대해 알아봤습니다.

수리시간 1시간 남짓 소요되며

저렴한 비용에 수리가 가능합니다.

차량 : 폭스바겐(티구안, CC, 제타, 골프, 파사트)

모델 : 순정오디오(RNS-510, EXBOX3)

증상 : 폭스바겐 로고 재부팅현상(화면점멸, 전원다운)

(exbox3 점검 후 신호없음 있을 시 수리)

안녕하세요.

수입차 오디오 수리전문업체

카스토리 수리마스터입니다.

수입차량의 국민차라고 할수 있는

가성비 값인 차량??? 바로 폭스바겐차량이 아닐까?

그 국민차량의 오디오고장이

빈번하게 발생하고 있다.

오디오고장은 물론, 내비게이션까지 말이다.

오디오와 내비게이션기능은

따로국밥처럼 한가지 같지만 다르다.

폭스바겐 순정오디오가 고장이 발생한다.

흔한 고장은 "폭스바겐 로고 재부팅"이 있다.

이증상은 차량을 오래 세워두거나

방전이 되거나, 긴급출동 배터리점퍼를 했을 경우

발생하기도 한다.

대부분은 소프트웨어(SW) 업그레이드를 통해

1시간 정도면 수리가 가능하다.

차량이 입고되거나, 이와 같이 택배로 접수가 가능하다.

소프트웨어 업그레이드 과정은 한 시간 정도가 소요되므로

차량이 아닌 탈거 후 조치하는 것이 좋다.

그냥 교환하면 되는데 왜 수리해 써야 할까?

수리가 답이다.

교환??? 서비스센터에서 견적 한번 받아보고

얘기하자. 왜냐하면 청구금액이 900만원 육박한다.

머라고?? 왜 이리 비싸냐고...

난 모른다. 폭스바겐 치침이겠지.

교환할 사람이 있으려나 의문이다.

대부분 한 시간 정도면 해결이 가능하다.

수리를 진행해 보고 결정해도 늦지 않는다.

소프트웨어 업그레이드가 완료되면 재부팅이 진행된다.

그렇다면 고장증상은 해결이 되었을까?

물론이다.

로고가 사라지고 화면도 나오는 것 같다가

다시 이상한 화면으로 넘어간다.

다음 아닌 "코드를 입력하십시오"

남은 횟수 2? 먼가 정확한 코드 비밀번호가

필요해 보인다. 틀리면 어떻게 되는 거지?

틀리면 다시 입력하기까지 1시간 정도가 소요될 수도 있다.

RNS-510 오디오의 코드를 확인한다.

오디오수리를 했다면 오디오코드를 입력해야 한다.

입력한 후 오디오동작상태를 점검할 수 있기 때문이다.

4자리 CODE를 입력하자 라디오가 정상화되었다.

미디어는 동작할까?

문제없이 동작한다.

다음은 EXBOX3의 기능들을 점검한다.

오디오의 버튼으로 조작이 가능하기에

오디오가 라디오 및 블루투스, 내비게이션기능을

전부 한다고 생각할 수 있다.

하지만, 조수석시트밑 콘솔에 설치된 EXBOX3 고장은

다른 증상을 보인다.

블루투스기능이 정상화되었다.

NAV기능은 어떨까?

지니 3D맵이 구동되기 시작한다.

내비게이션의 고장위치를 표시하고 있는

폭스바겐 내비게이션기능이다.

왜 수리하지? 안드로이드올인원을 교환하지.

수리를 하면 저렴한 비용에 해결할 수 있다.

안드로이드올인원 설치를 원한다면 가능하다.

선 수리, 후 교환을 권장한다.

차량 : 2016 스카니아 덤프차량

모델 : 순정형 AVN오디오(FS2 AT(아틀란지도탑재)

증상 : 오디오먹통(화면백화, 블루투스끈김증상 후)

후방카메라는 동작함

안녕하세요.

스카니아(SCANIA EURO6) 상용차 오디오

수리전문업체 카스토리 수리마스터입니다.

스카니아차량에 설치된 모델이 무엇이길래

이렇게 고장이 발생할까?

모델은 제이씨현시스템의 런즈라는 올인원제품입니다.

고장증상

1. 오디오기능 먹통이다.

2. 화면백화증상을 보인다.

3. 블루투스끈김증상발생 후 먹통

4. 후방카메라는 동작되는 증상

5. 정말 켜지지 않는 증상(간혹 있음)

수리가능여부?

물론 가능합니다.

수리방식은?

칩셋(부품) 교환작업으로 진행됩니다.

스카니아차량이 당진에서 입고되었습니다.

마당주차가 가능하여 방문하셔도 수리가 가능합니다.

오디오고장?

전원(key)을 넣어봅니다.

화면이 뿌옇게 백라이트만 켜지는 증상을 보입니다.

이 제품의 고질적인 고장증상 중 하나입니다.

수리를 위해 탈거작업을 진행합니다.

빠르고 정확하게 말입니다.

탈거된 올인원과 공조시스템입니다.

메인보드점검을 위해

본체를 분해합니다.

과연 어떤 게 문제가 생긴 걸까요?

제품확인은 가능합니다.

전원은 들어가는데 제품이 켜지지 않습니다.

틸트를 하면 Runz FS2 AT라는 모델명이 보이십니다.

NAVI메모리는 어디에 있을까요?

빠져있네요.

오동작으로 빼놓으셨다고 합니다.

Runz의 핵심보드는 수리진행합니다.

전용장비를 이용해 신품 CPU를 교체합니다.

부품이 없다? 단종이다? 말이 많습니다.

아직 재고가 있으니 교체가 가능합니다.

신품과 고품을 비교해 보세요.

CPU자체에도 열대미지가 먹어 갈변현상이 온 게 보이시나요?

심한 건 메인보드까지 갈변현상이 오는데

이경우 메인보드를 통으로 교환하셔야 될 수 있습니다.

수리가 완료되면

전원을 다시 넣어봅니다.

부팅이 시작되어 메인화면이 보이는데요.

기존시스템은 그대로 사용하실 수 있습니다.

등록된 블루투스며, 핸들리모컨 입력 설정

재등록이 필요 없습니다.

메인화면입니다.

지도메모리를 넣으면 이렇게

활성화된 아이콘과, 비활성화된 아이콘이 보이십니다.

활성화된 아이콘은 사용이 가능하단 말이죠.

DVD, USB, SD 등은 장치를 연결하시면

활성화됩니다.

아틀란지도도 실행시켜 봅니다.

현 위치까지 문제없이 표시하고 있습니다.

GPS도 이상이 없는 것으로 보입니다.

스카니아 상용 트럭에 설치된 오디오 수리는

방문즉시 수리가 가능합니다.

수리시간은 1시간 남짓이며, 부품교환작업으로

장기간 쓰실 수 있도록 수리해 드립니다.

탈거가 가능한 지방, 산간, 제주도에서는

택배수리를 진행하시면 됩니다.

근교는 출장수리도 진행하고 있습니다.

차량 : 싼타페 CM 2010

모델 : 순정 내비게이션 오디오(AVN)

고장증상 : 화면줄가는현상, 천천히 백화진행

냉간시 백화, 열받으면 뿌옇게 글씨 확인가능

안녕하세요.

현대,기아 오디오수리전문업체

카스토리 수리마스터입니다.

"화면백화"

현대차량에서만 나타나는 증상은 아니다.

이 증상은 왜 나타나는 걸까?

화면, LCD가 문제가 있어서 그렇지 않을까?

단정 짓기는 어렵다.

무턱대고 교환할 수도 없고 말이죠.

세월엔 장사 없듯이 여기저기 하나둘씩

고장 나기 시작합니다.

모델부터 확인해 보겠습니다.

파트넘버 : 96560-2B720BS 이며

모델은 AVN-600CMFD A 입니다.

CM차량임을 알 수 있습니다.

싼타페 CM에서 나타나는 오디오 고장증상입니다.

처음에는 이렇습니다.

알록달록한 화면이 나오고 있습니다.

LCD픽셀이 깨진 것처럼 말입니다.

시간이 지나니 점검 백화상태로 진행됩니다.

어떨 땐 주행하다 보면 나오는 경우도 생기게 됩니다.

이렇게 사용할 수는 없는 거 아니겠어요?

고쳐 쓰던가, 교환하던가 하셔야죠.

얼마나 탈지 모르지만 수리하는

방법으로 가닥을 잡습니다.

순정 AVN이 오디오소리는 정상이다.

그렇다면 대부분 오디오 액정 부분 불량입니다.

메인보드를 찾아내 수리를 진행합니다.

고장 난 부품을 찾아 신품으로 교체를

진행합니다.

수리가 진행되면 이렇게 부팅이 시작됩니다.

현대로고가 이렇게 반가울 수가 없습니다.

라디오화면이며, 블루컬러의

색감이 선명진걸 볼 수 있습니다.

현 위치버튼을 눌러 지도를 켜보겠습니다.

"동의함"을 터치합니다.

간혹, 동의함이 비활성화되며, 윈도에러창이 나올 수 있습니다.

이건 소프트웨어 오류이며, 별도로 수리받으시면 됩니다.

지도화면까지 정상으로 동작합니다.

어느 정도 식별이 가능할 경우

그냥 사용하시는 경우가 있는데

화면설정의 밝기설정을 강으로 놓고 사용하십니다.

애초에 메인보드불량으로 해결되지는 않습니다.

내비화면, 후방카메라영상이 식별이 안된다면

카메라문제가 아니고 화면백화를 의심하셔야 됩니다.

지도업그레이드는 USB스틱에

지도파일을 넣어 차량의 USB에 인식시켜

업그레이드하시면 됩니다.

순정 AVN고장으로 수리받으시면 얼마나 소요될까?

1시간이면 수리가 완료됩니다.

지방, 산간, 제주도에서는 제품탈거 후

택배수리를 요청하시면 됩니다.

교체비용에 비하면 수리비용 아주 저렴합니다.

차량 : 제네시스 BH330 2010

모델 : 순정 7인치 인텔리전트 내비게이션, AFM-700BHD

고장증상 : 화면 먹통증상(화면떨림 및 영상 깨짐 증상)

화면 백화증상(내비화면, 후방카메라 식별 불가능)

안녕하세요.

현대, 기아 오디오 수리전문업체

제네시스 모니터, 오디오 수리전문점

카스토리 수리마스터입니다.

현대차량의 고급세단 제네시스 BH차량의

오디오고장증상에 대해 알아두자.

세월에 장사 없듯이 13년이 지난 차량에서

안타나날 증상은 없다.

그중, 오디오, 모니터 고장증상에 대해 알아두자.

7인치 모니터를 가진 인텔리전트 내비게이션으로

화면이 먹통증상, 충격에 의해 껌벅일 수도 있다.

대부분은 아무것도 보이지 않는다.

모니터 주위에 있는 스위치도 먹통이다.

이럴 경우, 차량의 오디오가 고장일까? 생각하겠지만

그렇지 않다. 핸들리모컨을 이용해 오디오 동작이

가능하기 때문이다.

간혹, 백화증상을 보이기도 한다.

백화증상은,

화면이 뿌옇게 보이는 관계로 인해

내비게이션화면은 물론이며

후방카메라 화면까지 식별이 어려울 정도로 보인다.

이러한 증상들은 모니터 PCB수리로

해결이 가능하다.

중고를 사면 어떨까? 질문하시는 분들이 계시다.

중고를 수리해서 판매하는 것이 아니니

언제 고장 나도 하소연할 수 없다.

이걸 알고 구입하자.

이중, 삼중으로 수리 및 교환비용에 지출이 생길 수 있다.

"수리로 한방에 해결하자"

지금은 들어온다? 어라 어제까지도 안 들어오던 모니터가

고치려고 하니 보인다?

그것도 잠시 고장증상을 보인다.

모니터 주위를 툭툭 쳐보면 알 수 있는 경우도 생긴다.

후방카메라를 볼 수 없어

정비업체에 방문했으나 교환도 어렵고

비용도 많이 나온다고 한다.

후방카메라가 뿌옇게 보이는 것이 카메라문제일 가능성은

희박하다.

사용하던 모니터가 전반적으로 뿌옇다면

모니터문제로 인해 후방카메라가 안 보인다는 것이다.

bh모니터 고장증상을 확인했으니

센터패시아에서 모니터를 탈거한다.

뜯어놓고 보면 아무것도 아닌 거 같지만

그렇게 호락호락한 문제가 아니다.

이것이 문제의 모듈이다.

96563-3m 800 파트넘버를 가지고 있으며,

모델명은 afm-700bhd이다.

커넥터는 3개를 연결해야 한다.

수리 후 3개의 커넥터가 연결되어야 화면이 보인다.

메인보드는 크게 2개의 부품과 lcd로 이루어져 있다.

고장 난 pcb의 부품교환을 진행 후

상태를 점검해 보자.

라디오화면이다.

어떠한다?

주파수설정도 가능해졌다.

스위치들도 모두 정상동작한다.

내비를 실행시켜 보자.

동의함도 활성화되어 지도실행이 가능해진다.

후방카메라 영상이다.

눈으로 반사되어 그렇지

아주 정상적인 화면이다.

제네시스 bh 모니터수리는 얼마나 소요될까?

한 시간 정도면 탈거에서 수리 후 재장착까지 문제없이 가능하다.

차량 : QM3 2016

모델 : 순정 AVN오디오, J87K-N3001K-P

증상 : 전원먹통?, 화면먹통(오디오시스템 먹통)

동작스위치 미등 점등 확인할 것

안녕하세요.

르노코리아(RENAULT) 오디오, 내비게이션

수리전문업체 카스토리 수리마스터입니다.

장안동? 탱크도 만들 수 있다는 장안평에서

보내주신 르노삼성의 QM3 순정오디오입니다.

고장증상은 아래와 같습니다.

1. 화면이 들어오지 않습니다.

2. 전초증상(내비먹통, 후방먹통 등)

3. 오디오 하단스위치에 미등이 켜집니다.

이런 증상들은 차량의 퓨즈문제일 가능성이

희박합니다. 아무리 점검을 해도 소용이 없습니다.

오디오의 메인보드가 죽었기때문입니다.

보드사망으로 살리는 방법은 여러 가지가 있을 수 있습니다.

1. 임시방편으로 살리는 방법(몇 주, 몇 개월 내 동일증상 사망)

2. BGA리볼빙, 재생, 중국산(임시방편과 비슷함)

3. 신품 BGA CPU 교체작업

등이 있습니다.

이중, 카스토리에서는 3번째는 진행하도록 하겠습니다.

그 이유는 제일 문제없이 안정적으로

사용할 수 있기 때문입니다.

QM3차량의 오디오

"스마트커넥트 라이트"모델이며

N3001K-P제품은 그중 신형모델입니다.

2015까지는 N3000K 모델이 들어가 있습니다.

택배수리요청으로 보드에 전원을 넣어

점검합니다.

역시나, 들어올 생각을 하지 않습니다.

메인보드의 문제를 파악하여 수리를 진행합니다.

QM3차량의 메모리가 사망해도

같은 증상이 발생할 수 있는데요.

샌디스크의 BGA타입 메모리입니다.

제품을 동작하는 소프트웨어가 들어가 있어

주의가 필요합니다.

그다음으로는? 핵심부품인 CPU라는 놈입니다.

이것을 신품으로 갈아줘야 수리의 완성이라 볼 수 있습니다.

신품과 고장품을 비교해 주세요.

간혹, 열대미지가 심해 갈변된 CPU도 종종 보는데요.

그렇게 될 정도로 열 먹으면 메인보드마저

사망할 수 있습니다.

혹시나, 메모리카드는 업그레이드를 진행했지만

지도메모리업그레이드도 살아날 고장이 아닙니다.

체크를 원하셔서 같이 동봉해 주셨습니다.

확인결과는??? 최신데이터이며, 정상동작합니다.

QM3 최신 지도 업그레이드 시

16GB의 메모리가 필요하게 되어

8GB 용량을 사용하신다면 교체를 권장합니다.

class 10, 16GB를 사용해 주세요.

순정오디오에 전원을 넣어 확인해 보겠습니다.

수리가 잘 되었는지 말이죠?

부팅이 시작됩니다.

주의문구까지 확인이 되고요.

라디오화면도 동작합니다.

시스템정보 확인결과

터치조정메뉴가 있는 것으로 보아하니

소프트웨어는 최신으로 확인됩니다.

간혹, 터치된 곳이 아닌 다른 곳이 눌린다면

터치보정 후 사용해 보세요.

그래도 사용이 불가능하다면 터치패널을 교환하셔야 합니다.

Tmap를 사용하는 QM3

티맵을 구동시켜 봅니다.

티맵이 실행되었고

제품이 죽은 위치는 장안동으로 표시됩니다.

QM3의 순정오디오 수리는 역시? 카스토리가 잘합니다.

정직하게 교환할 거 교환해 주는 그런 업체를 찾아주세요.

QM3 오디오 수리 과정

차량 입고 후 고장증상확인, 그리고 오디오탈거작업

메인보드수리(부품교환) 후 테스트 및 재장착까지

소요되는 시간은 1시간 남짓입니다.

차량 : 벤츠 E클래스 E220 14년식

모델 : 현대모비스 NTG-4500CE, 지니내비게이션

E클래스 고장증상 : 화면먹통, COMAND정보 확인 불가

내비게이션먹통, 후방카메라 먹통

안녕하세요.

벤츠 카디바이스 오디오 및 모니터

수리전문업체 카스토리입니다.

벤츠차량의 흔한(고질적) 고장증상 중 하나인

모니터 블랙아웃(먹통) 증상이 발생합니다.

흔한 고장이라고 아무 곳에서나 수리할 수 없습니다.

정식부품을 교환해 주는 업체를 찾아

메인보드 수리를 의뢰하세요.

"NTG-4500CE" 모델에 대해 알아봐야 합니다.

어디서 판매하고, 생산했는지 말이죠.

벤츠라고 벤츠에서 만든 것이 아닙니다.

현대모비스에서 생산, 카네비컴이라는 PDI업체에서

일괄적으로 순정형 내비게이션으로 판매된 제품입니다.

순정 지니맵 내비게이션입니다.

모니터고장은 왜 일어나는 것일까?

원인을 알면 수리가 가능하답니다.

1. 모니터불량

2. 인터페이스 불량

3. COMAND 오디오 불량

등으로 나타날 수 있습니다.

첫 번째 불량이 제일 많다고 보시면 됩니다.

그렇다고 어디서나 수리가 가능한 거 아니죠.

전문 수리 업체가 따로 있는 겁니다.

육안으로 확인이 가능한 부분부터 체크합니다.

1. 화면이 들어오지 않습니다.

2. 오디오는 동작하여 사운드(소리)가 나옵니다.

3. 오디오 ON/OFF를 해도 반응하지 않습니다.

내가 쓰는 내비게이션 모델이 뭘까?

고장 나기 전까지 신경도 쓰지 않았는데 말이죠.

이젠 좀 궁금합니다.

조수석 햇빛가리개를 내리니까 모델명과 시리얼이 남아있네요.

벤츠에 현대모비스제품이라니?

의심 가는 모니터를 탈거합니다.

벤츠 모니터 탈거방법은 다음과 같습니다.

첫 번째, 마감재는 손가락으로 상단을 벌려 앞으로 빼냅니다.

두 번째, 20T 별드라이버를 이용해 피스 2개를 제거합니다.

세 번째, 메인커넥터, 메모리연장선, 안테나를 제거합니다.

단순고장?

부품고장?

전원을 넣어도 반응하지 않습니다.

2차 고장증상 확인해 블랙아웃증상을 확인했으니

모니터 불량이 확실해졌습니다.

본체에서도 모델명 확인이 가능한데요.

14MY-R2제품으로 확인됩니다.

벤츠모니터는 R1, R2제품으로 구분된다고 보시면 됩니다.

본체를 분해해서 PCB만 제거합니다.

고장 난 부품은 확인되었으니

BGA장비를 이용해 고장난 부품은 제거됩니다.

정식부품(신품 CPU)을 새롭게 이식합니다.

이 부분이 다른 업체와 다른 부분입니다.

교체될 부품이 교환이 된다는 것이죠.

그래야 잔고장 없이 오래 사용할 수 있습니다.

부품교환이 답이다.

"신품칩셋 교환업체 카스토리"

수리실에서 전원을 넣어 증상확인합니다.

블랙아웃에서 -> 전원이 켜지는 단계에 진입합니다.

메모리카드인식이 되지 않았습니다.

메인화면까지 넘어간 후 터치상태까지 점검합니다.

모든 기능이 이상 없이 동작합니다.

차량에 설치합니다.

메르세데스-벤츠 로고와 함께 부팅이 시작됩니다.

오디오(라디오)의 정보가 표시되고 있습니다.

센터패시아 중앙에 있는 시계가 맞지 않아

세팅을 도와드렸습니다.

시간세팅은 모니터가 정상일 때 가능합니다.

벤츠 커맨더 정보는 물론이며

지니내비게이션과 순정후방카메라 기능까지

문제가 없다면 모니터 메인보드수리가 정상적으로

진행되었다는 걸 뜻합니다.

벤츠 E클래스가 주차라인이 있었던가?

추가적으로 주차라인을 넣기 위해 인터페이스를

넣은 것 같습니다.

벤츠 모니터 블랙아웃(먹통) 증상 수리 방법은?

고장증상확인 후 제품탈거 그리고 메인보드 PCB를 수리합니다.

이 모든 작업은 한 시간 정도면 탈거부터 수리까지 가능합니다.

차량 : 싼타페 CM 2009

모델 : 현대 순정 AVN오디오

고장증상 : 냉간시 화면백화, 줄감현상

서서히 동작하지만 백화증상은 사라지지 않는다.

안녕하세요.

현대, 기아 오디오 수리전문업체

카스토리 수리마스터입니다.

현대차량은 물론이며, 기아차량에서도 나타날 수 있는

오디오 고장증상이 있습니다.

다름 아닌 모니터 고장증상으로

화면이 뿌옇게 되는 백화증상입니다.

이 증상으로 교환을 할 수 없지? 않겠어요.

수리하면 정상사용이 가능한데 말이에요.

1세대, 2세대 오디오에서

주로 나타나는 백화증상은 모니터의

PCB문제로 고장 난 부품을 모조리 교환하면

얼마든지 사용이 가능하다.

외화를 낭비할것인가? 안드로이드 올인원(안 올) 말이다.

고장증상

1. 화면이 점검 뿌옇게 된다.

2. 화면이 줄이 생긴다.

3. 추울 때(냉간시) 나타난다.

4. 점검 괜찮아진데, 하지만 백화증상이다.

택배로 도착한 싼타페 CM차량의 순정 AVN입니다.

품번 : 96560-2B700BS

AVN-600CMFD

고장증상을 확인해 볼까요?

고장증상입니다.

LCD불량으로 볼 수도 있지만

냉간시에 그런 것 같습니다.

주행 시 점차 괜찮아 보이는 증상도 보입니다.

가로줄도 보이는군요.

#CM오디오백화 #CM냉간시백화 #CM화면가로줄가는현상

주행을 하다 보면 나오기는 합니다.

정상일까요? 그렇지 않습니다.

화면이 뿌옇게 되는 증상이 보입니다.

이래서 백화다 하는 거겠죠.

중고로 교환해 볼까?

중고제품이 개선이 되었을까요?

복불복게임도 아니고 부품교환이 안된 중고는

언제 고장 날지 모를 시한폭탄 같은 거예요.

#화면백화 #지도화면백화 #후방화면백화

프런트 액정 관련 PCB메인보드를

살려봐야 할 것 같습니다.

뭐가 문제일까요? 말 그대로 화면이 문제이니

디스플레이를 교환하면 될까요?

찬찬히 살펴보도록 하겠습니다.

이것이 수리해야 할 메인보드입니다.

문제을 일으키는 부품을 찾아 교체합니다.

재생부품? 아닙니다.

새 부품으로 교환처리됩니다.

수리가 완료되면 조립 후 화면테스트를 진행합니다.

현대로고와 함께 부팅이 시작됩니다.

컬러감이 살아있는 게 보이시나요?

라디오 컨트롤화면이며

터치까지 정상동작합니다.

DVDP도 정상동작하는 게 보이시나요?

이래야 완벽한 백화수리입니다.

화면이 안 보일 때, 나오는 것이 문제가 아닙니다.

현 위치를 누른 후 동의함을 체크해야

지도화면으로 넘어갑니다.

지도화면이 나오고 있어요.

백화상태와 비교해 보세요.

제품의 최신업그레이드도 진행합니다.

불행하게도, 24년도까지만 현대자동차에서 제공한다고 합니다.

25년도에는 지도 업그레이드가 불가능할 수 있습니다.

제품을 탈거해서 택배로 보내실 때

비상등버튼을 빼서 차량에 연결해놓으셔야 합니다.

깜 밖이 기능이 되지 않습니다. 참고하세요.

현대, 기아자동차의 AVN 먹통, 백화, 냉간시 문제가 된다면

한 시간 정도의 수리시간을 거쳐 수리가 가능합니다.

방문이 어려운 산간, 지방에서는 택배수리를 요청하시면 됩니다.

차량 : Benz GLA, CLA 200 2014th

모델 : 순정오디오 + 지니맵모니터(NTG-4500AB)

증상 : 모니터깜박거림(오디오 사용 문제없음.)

내비화면, 후방화면 블랙 먹통증상

안녕하세요.

수입차 모니터 수리전문업체

카스토리 수리마스터입니다.

벤츠차량의 E클래스에서 나타나는 고장증상과는

다른 고장증상을 보인다.

블랙아웃(먹통) 증상이 아니다.

A클래스, B클래스, GLA, CLA, G바겐등

모니터가 돌출형태인데 지니내비게이션이

들어가 있다?

그렇다면 NTG-4500AB라는 모델이며

조수석 햇빛가리개를 내려보면 모델명을 알 수 있다.

이 차량의 고장증상과 유사하다면

모니터 고장일 확률이 제일 높다.

고장증상

1. 모니터가 들어오긴 한다. 그렇지만 주기적으로

깜박임 증상을 보인다.

2. 내비버튼을 눌러도 반응이 없고 블랙(검은) 화면이다.

3. 기어를 후진(R) 레버에 놓아도 후방카메라가 나오지 않는다.

위 증상들이 대표적인 고장증상이다.

E 클, C클과는 다르게

모니터가 튀어나와 있는 형태를 가지고 있다.

모니터 고장증상을 확인하였으니

탈거를 진행한다.

모니터 뒤편에 피스 2개만 제거하면 쉽게 탈거가 가능하다.

이것이 NTG-4500AB모델의 메인보드 PCB이며

점검을 통해 고장 난 칩셋을 확인하는 작업을 거친다.

부품이 확인되었다면, 교체를 진행한다.

재생품, 리볼품? 그게 머지?

카스토리에선 신품만을 취급, 교환한다.

전문장비(BGA)를 이용하면 퀄리티 높은 수리결과를

얻을 수 있다.

수리가 완료되면 점검을 통해

고장증상이 사라졌는지 확인한다.

순정오디오화면이 보이고 있으며

깜박이던 LCD증상이 사라졌다.

벤츠 순정 COMAND(커맨더) 정보가

정상적으로 보이고 있다.

내비버튼을 누르자.

반응하기 시작한다.

지니 3D맵이 탑재된 제품으로

아직까지 지도데이터가 업그레이드되고 있다.

후방카메라는 동작할까?

물론이다.

고장 전의 상태로 원상 복귀되었다.

벤츠 돌출형(NTG-4500AB) 모델의 수리는

점검을 통해 한 시간이면 수리가 가능하다.

방문이 어렵다면 택배수리를 이용하면 어떨까?

동일한 수리서비스를 접할 수 있다.

차량 : 폭스바겐 티구안

모델 : 순정오디오, RNS-510 + EXBOX3

증상 : 폭스바겐 로고 재부팅(rebooting)

오디오 기능먹통

안녕하세요.

수입차 오디오 수리 전문업체

카스토리 수리마스터입니다.

폭스바겐 차량의 오디오가 말썽이다?

이 증상은 추운 겨울철 방전 시

차량의 배터리전압이 떨어질 때 생기기도 한다.

특별한 이유 없이 생기기도 한다.

딱, 이거다 할 수 없는 고장증상이다.

RNS-510의 재부팅증상 수리는 가능할까?

센터에서는 교환하라고 하던데

교환을 해야 할까, 수리를 받아봐야 할까?

교환을 생각한다면 고려해야 한다.

금액이 사악하다. 센터 정품교체 시 900만원대에

육박한다.

수리 시 아주 합리적인 금액에

사용하던 그대로 사용이 가능하다.

물론, CODE도 필요 없다.

중고교환을 생각해 보자.

CODE(초기비밀번호)도 확인해야 하고

확인 후 정상동작이 안된다면 난감하다.

소리가 안 나올 수도 있고,

후방이 안나올수도 있고,

증상은 다양하다.

고장증상을 동영상으로 확인해 보자.

고장증상

1. RNS-510 로고화면 재부팅 현상

VW LOGO Rebooting

2. 오디오 기능 먹통현상(내비화면, 후방화면)

로고화면만 보일뿐

그다음으로 넘어가지 않는다.

왜 그럴까? 이 증상은 시간이 지난다고

해결되지 않는다.

수리가 최선의 방법이다.

수리과정

소프트웨어 설치를 위해 설리 화면으로

넘어가 보자.

진입이 안되거나, 소프트웨어가 인식이 안돼도 문제다.

설치시간은 대략 50분~1시간 정도 소요된다.

30% 진행과정인데 35분이나 남아있다.

대망의 끝이 머지않았다.

완료화면은 이렇다.

쉽게 끝나는 경우도 있으며

그렇지 않은 경우도 있다.

수리 후 동작상태 확인

라디오화면이 나오고 있다.

물론, 사운드도 정상이며, 다른 버튼들도 문제없이

동작한다.

EXBOX3의 기능도 살펴보자.

간혹, 재부팅을 동반해 신호 없음. 까지

표시되면 EXBOX3도 손을 봐야 하기 때문이다.

BT(블루투스) 정상동작한다.

이 차량의 경우 몇 년 전 신호 없음. 증상은 수리 후

잘 사용 중에 오디오고장으로 입고되었다.

순정내비(지니)는 잘 동작할까?

문제없이 동작하는 걸 확인할 수 있다.

모든 기능이 정상상태로 돌아왔다.

후방카메라까지 동작시켜 보자.

PAS(파킹 어시스트 시스템), PDC화면

움직이는 주차라인까지 순정카메라가

정상동작한다.

#RNS-510 순정오디오 라디오 수리전문

한 시간이면 수리가 완료되어

쓰던 그대로 사용이 가능해진다.

중고교체시 비밀번호 확인도 가능하다.(빠르고 정확하다)

차량 : GENESIS 2010th BH330

모델 : 순정 7인치 인텔리전트 순정 내비게이션

증상 : 화면, 스위치 먹통현상(오디오고장?)

단, 라디오 및 CD를 넣으면 소리는 나온다.

안녕하세요.

현대차, 제네시스 BH 모니터

수리전문업체 카스토리입니다.

제네시스차량의 모니터가 말썽을 부리면

오디오를 수리해야 할까? 모니터를 수리해야 할까?

증상에 따른 고장부위도 달라지기 마련이다.

이 차량의 고장증상은?

1. 화면이 들어오지 않는다.

2. 모니터 컨트롤 스위치도 동작하지 않는다.

그래서, 내비는 물론, 후방카메라를 사용할 수 없다.

서비스센터에 방문했으나

이젠 부품이 없어, 교환 및 수리가 불가능하다는

얘기를 들었다. 그럼 어쩌라는 거냐?

수리할 수 있는 방법을 찾아야 한다.

다행히도, 카스토리에서 저렴하고 합리적인

금액에 수리가 가능하니 얼마나 다행인지 모르겠다.

고장증상

-화면이 들어오지 않는다.

(깜박거림도, 희미한 화면도 들어오지 않는다.)

-컨트롤 스위치가 먹통이다.

(핸들리모컨으로 오디오컨트롤 가능하다.)

이런데, 어떻게 수리가 가능하겠어요?

시동을 걸어도 보고, 전원스위치를 눌러봐도

화면이 안 보이는 건 마찬가지이다.

버튼에는 미등이 켜지기는 하네.

제네시스 센터패시아를 탈거해

모니터를 신속하게 탈거한다.

옆에서 보시면 이렇게 쉽게 탈거한다고?

그것이 카스토리의 내공이다.

모니터에 들어가는 케이블은 모두 3개이다.

영상 LVDS와 전원케이블

3개 중 하나라도 안 꼽으면 먹통이다.

(택배 및 직접탈거 시 주의가 필요하다.)

문제의 고장모니터이다.

순정파트넘버를 확인해 보자.

96563-3M800, AFM-700BHD

이안에 모든 게 표시된다. 7인치 모델이고 BH용이다.

이 모듈의 부품가격을 알려드리겠다.

신품으로 앗세이부품출고가 120만원이며

재고 부족으로 더 이상 교체를 할 수 없다.

그렇다면, 부분교체도 가능할까?

모니터수리부품도 60만원대

이것마저 재고가 없는 상황이다.

메인보드의 고장 난 부품을 찾아

수리하는 방식이 현재로서는 최고의 방식이다.

저렴하면서 합리적인 방식의 수리방법이란 말이다.

제네시스 수리가 완료되었다.

가조립상태에서 모니터 연결 후 동작상태를 점검하자.

라디오화면, 내비게이션화면, 후방카메라 동작상태까지

어디 하나 부족함 없이 동작한다.

내비게이션의 주/야간 상태를 점검하자.

모니터 먹통을 수리하였으나

백화증상이 있는지도 살핀다.

있다면, 수리해야 한다.

내비화면, 후방카메라를 사용하지 못할 정도로

보이기 때문이다.

완벽하게 조립 후 상태를 점검한다.

측면의 FM/AM버튼으로 라디오 모드변환이 가능해졌다.

볼륨노브 조절도, 주파수 조절도 가능해졌다.

안 보일 때를 생각하면 아찔하다.

순정 내비게이션화면도 현 위치를 표시한다.

제네시스 후방카메라

문제없이 동작하는 걸 볼 수 있다.

제네시스 모니터 수리과정은,

고장증상확인 - 고장파츠탈거 - PCB수리

- 가조립테스트(벤치테스트) - 차량설치 후 센터패시아 조립과정을

논스톱으로 진행한다.

수리시간은 한 시간 남짓소요된다.

#제네시스 모니터 수리 전문업체

#제네시스 순정화면 백화

#제네시스 BH330 화면먹통

#GENESIS BH330 blackout

차량 : 이탈리아제 QM3 2014년식

모델 : 순정오디오(smart connect light), J87K-N3000K

고장증상 : 오디오먹통(화면, 내비, 후방카메라 등)

단, 하단의 버튼에 미등 점등은 됨.(휴즈안나감)

안녕하세요.

수입차 오디오 수리전문업체

카스토리 수리마스터예요.

QM3가 수입차냐? 국산차냐?

국내에서 팔면 국산차?

엄면히 얘기하자면 이탈리아 차량이다.

이탈리아에서 생산된 차량을 들여와 판매만 하니까요.

그래서 그런지 부품값이 비싼 게 단점이죠.

QM3는 무엇 때문에 찾아왔을까?

궁금하시죠.

다름 아닌 순정오디오 고장이에요.

서비스센터에도 방문했으나

교체를 권하는데 비용도 만만치 않아

수리하기로 하셨어요.

전문장비를 이용한 전문 부품교환수리업체라면

안심하고 수리하셔도 됩니다.

방문 전 교환수리인지 확인하고 가시면 됩니다.

기술력공개를 꺼려하시는 분들도 있지만

이쯤 되면 소비자도 다 알죠.

전원이 들어오지 않는다.

차량의 퓨즈가 나갔을까? 퓨즈만 갈고

수리한다고 하는 게 아닌가? 걱정이 되시나요?

점검사항(노하우)을 알려드리죠.

미등을 켜봅니다. 그러면 모니터 하단의

버튼(스위치)에 램프가 켜지는 걸 볼 수 있어요.

오디오의 메인전원이 나가게 되면

미등도 켜지지 않아요.

탈거를 진행합니다.

택배수리 시 참고하세요.

1. 카드나 드라이버 등을 이용해 살짝 벌리 주시고

손가락을 넣어 앞으로 당기시면 됩니다.

부러지지 않으니 걱정하지 마세요.

2. T20별렌치 드라이버가 필요해요.

4개의 피스를 제거합니다.

3. 커넥터를 분리해요.(전원케이블, 메모리커넥터, 안테나류 등)

여기서, 라디오안테나분리가 관건이에요.

#QM3화면블랙아웃 #르노QM3오디오수리

Bench 테스트 결과 동일한 고장증상을 확인합니다.

그렇다면 메인보드가 결함으로 봐야겠죠.

수리진행을 위해 분해합니다.

#QM3화면먹통 #QM3전원먹통

QM3 메인보드 수리

1. 회로 점검을 통해 고장 난 부품을 찾아냅니다.

2. 다양한 부품들로 인해 고장날 수 있으며

수리하는 과정에서 다른 부품에 대미지가 없도록 해야 합니다.

3. 고장 난 칩셋을 제거합니다.

(다시 사용하기 위함이 아닙니다.)

4. 신품 CPU를 이식합니다.

단순한 고장이 아닙니다. 전문가의 기술력이 요합니다.

전문장비도 필요하겠죠.

#QM3오디오수리 #QM3메인보드수리 #QM3칩셋교환점

신품 CPU를 메인보드에 안착시켰습니다.

그다음은? 디스플레이와 조립을 진행합니다.

#오디오메인보드 #PCB결함수리 #부품교환수리

여기서 한 가지 팁을 주자면

라디오 안테나는 제일 측면에 흰색소켓입니다.

다른 건 빼는 게 그리 어렵지 않습니다.

벤치테스트를 진행합니다.

부팅화면은 물론이며

T맵실행까지 문제없고

후방입력라인도 정상동작하는 걸 확인합니다.

#QM3업그레이드 #Tmap업그레이드

QM3는 Tmap이니 자동업그레이드가 될까?

안됩니다.

SD카드에 최신지도를 넣어 사용하셔야

새로운 길을 표시할 수 있습니다.

메모리카드는 시거소켓 옆 서랍장에

위치하고 있습니다.

간혹, 물건으로 인해 메모리가 빠져있어

안 되는 경우도 있으니 참고하세요.

차량으로 이동해 조립을 진행합니다.

스타트버튼을 누르자 반응을 합니다.

부팅로고와 함께 시작을 알립니다.

라디오 주파수, 소리

문제점을 발견할 수 없습니다.

Tmap을 구동시켜 보자.

띵띵띠리딩~~ 반가운 멜로디가 함께합니다.

GPS 위성신호가 정상수신되어

현 위치도 표시합니다.

후방카메라는 어떨까?

 정상동작하는 걸 볼 수 있습니다.

차량 : 현대자동차 냉장탑 포터2 유로6 2018

모델 : 순정AVN오디오(지니3D탑재)

증상 : 오디오기능먹통(화면, 스위치, 내비, 후방카메라)

안녕하세요.

현대자동차 오디오 수리전문업체

카스토리 수리마스터입니다.

현대자동차의 상용차 중 단연 으뜸인 포터 2

이런 불경기에 빛을 바란다.

2018년의 차량에 설치된 순정형 올인원 내비게이션이

문제가 발생하기 시작한다.

오디오가 먹통이 되면 모든 기능을

상실하게 된다.

라디오는 물론이며, 내비, 후방카메라까지 말이다.

이런 증상이 발생했을 때

우린 오디오교체나, 수리를 생각한다.

결론적으론 오디오수리 후 정상사용이 가능하단 말이다.

어떻게 수리가 되는지 알아보자.

냉장탑차 포터 2 차량이다.

#포터화물차내비수리 #포터2냉장탑차오디오수리

고장증상

설치된 제품은 이렇다.

좌측에 버튼이 5개, 전원 및 볼륨노브로 이뤄져 있다.

마이크로 SD라고 쓰여있는 부분은

지도메모리카드를 담당한다.

전원을 넣어도 반응을 하지 않는다.

후방카메라까지 먹통이니 걱정이 된다.

수리를 위해 탈거를 진행한다.

이 차량의 경우 핸들대 이동(움직임)이 안 되는 모델이다.

탈거시 주의가 필요하다.

#포터2AVN먹통수리 #포터2유로6오디오고장

수리과정

메인보드를 점검하여 고장 난 부품이

확인되면 교체를 진행한다.

핵심부품이라고 할 수 있는

CPU IC와 NANDFlash 등의 고장이 발생한다.

간혹, LCD가 고장인 것도 있다.

BGA타입의 IC 교체는 전문장비가 필요하다.

BGA rework station이라는 정밀 장비이다.

일정온도값으로 프로파일링 되어 움직인다.

히팅건으로 하는 것과는 차이를 보인다.

#포터2오디오메인보드 #포터2AVN PCB수리 #포터2화면수리

이젠 수리 후 점검타임이다.

전원을 넣자, 올라가는 전압치부터가 다르다.

포터 2의 메인 UI를 확인할 수 있다.

초기화면은 6개의 메뉴를 제공한다.

PORTER II EURO6의 전용 AVN제품 수리가

완료되었다.

사용하던 올인원제품의 터치패널이

이상하게 움직인다면, 내가 터치한 곳과

살자고 다른 곳이 눌린다면 셋업메뉴의

터치 재설정을 이용해 수정이 가능해진다.

100% 해결이 안 된다면 교환을 권장한다.

수리 후 블루투스연결상태는 그대로 존재한다.

사용하던 그대로 사용이 가능하단 말이다.

벤치테스팅을 통해 후방카메라 연결상태를 점검한다.

벤치에서 후방이 동작하는데

차량에서 동작을 하지 않는다?

차량의 후방카메라 및 라인이 문제가 생긴 것이라 보면 된다.

2018년의 포터 2 차량이 벌써 오디오고장이라니?

생활전선의 차량이라 그런지

일반 승용차량에 비해 사용량이 많을 것이다.

사용량과 비례한다고 보면 될 것 같다.

불행 중 다행은 메인보드 수리작업으로

원상태로 만들 수 있다는 것이다.

차량으로 이동해 탈거된 오디오를 이식하고

센터패시아를 조립한다.

탈거과정의 역순으로 진행하지만

핸들대가 움직이지 않아

손이 많이 간다.

정상화면을 띄우고 있다.

라디오화면도 문제없고

소리출력도 문제없다.

라디오 주파수설정도 가능해진다.

운전직은 차량에서 생활하는 빈도가 많기에

멍텅구리오디오로는

생활이 불가능하다.

수리해 사용하자.

고장이 난지 꽤 오랜 시간이 지났는지

GPS수신상태가 오래 걸리고 있다.

몇 분 정도 소요되자 GPS가 잡히는 걸 확인한다.

엔딩으로 실차 차량의 후방카메라 동작상태를 점검한다.

아주 이상적인 후방카메라 동작상태를 보인다.

포터 2 차량에는 상단에 설치된 제품과

이렇게 하단에 위치한 AVN로 나뉜다.

두 제품 모두 한 시간 정도의 수리시간이 소요된다.

차량이동이 어렵다면 택배수리 및 출장수리를

요청하실 수도 있다.

포터 2 AVN수리는 부품교환수리를 원칙으로 한다.

차량 : 아우디 A6

모델 : 순정 멀티미디어 인터페이스 오디오(MMI, J794)

고장증상 : 모니터 반응없음, 오디오기능먹통

(라디오, 내비, 후방 등, 계기판표시(준비중입니다.)

안녕하세요.

아우디(audi) 오디오 수리 전문업체

카스토리 수리마스터입니다.

아우디 오디오 즉 MMI 고장증상에 대해

알아보겠습니다.

아우디차량의 모니터, 오디오기능이

전원 먹통현상이 발생합니다.

언젠가, 가끔 연결이 불안정한 상태를 보이다가

죽는 경우도 있지만

불현듯 찾아오기 마련이죠.

오디오 고장증상이 발생하면

제일 먼저 취해야 할 조치방법은

미디어컨트롤러를 통해 리셋을 해보는 것입니다.

이것만으로는 정확하지 않을 수 있으나

차량사고나 트렁크의 물유입등의

경우의 수가 없었다면 말이죠.

유안상 고장증상

1. 화면이 들어오지 않는다.

(A6, A7, A8의 경우 전동 모니터가 반응하지 않는다.)

2. MMI(CD플레이어가 있는 부분의 모듈)과

미디어 컨트롤러의 미등 및 동작램프 반응하지 않는다.

3. 계기판에 오디오 동작메뉴에선

준비 중입니다. 만 표시될 뿐 진행을 하지 않는다.

MMI는 교환이 아닌 수리를 해야만 하는 이유

MMI의 서비스센터 교체금액을 듣는다면

수리가 답이란 걸 알 수 있다.

무려 700-800만원으로 웬만한 중고차금액이다.

정비업체에서 보내주신 아우디오디오(MMI)입니다.

꼼꼼하게 포장된 택배상자에서 꺼낸 후

제일 먼저 육안으로 확인 후

전원을 넣어봅니다.

A6에 들어간 모델은

4G0 035 748J로, 2014년식에 설치된 모듈입니다.

다행히도 수술자국은 없습니다.

보증라벨주위로 기름때인지, 송풍기에서

흘러들어 간 것인지 알 수 없는 누런 때가 보입니다.

메인보드에 침투되지 않았기를 바라면서

수리를 진행합니다.

전원을 넣어보지만 역시나

들어오지 않는 모니터입니다.

오디오 수리 과정

1. 상판도 분리하고, DVD메커니즘, HDD 등을 분리합니다.

2. 플럭시블 케이블을 분리합니다.

3. 메인보드를  점검하여 고장 난 회로 및 모듈

칩셋을 확인합니다.

4. 전문 BGA rework station를 이용해 수리를 진행합니다.

수리 후 점검

MMI오디오에 전원을 인가하자

정상동작하는 화면입니다.

라디오 주파수까지 정상수신중입니다.

A6의 미디어화면입니다.

주크박스까지 문제없이 동작합니다.

순정내비게이션은 어떨까요?

11%에서 멈춤 증상도 없이 깔끔하게 동작합니다.

고속도로에서 안내받으시다 고장 나셨는지

아직 고속도로에 차량의 위치가 표시됩니다.

아우디의 MMI는 차량의 시스템과도

연동되어 있는데요. 단순한 오디오기능을 떠나

차량의 컴퓨터기능을 한다고 보시면 됩니다.

MMI모듈도 컴퓨터와 다름없죠.

아우디 오디오 고장 수리는 택배수리는 물론

방문하시면 1시간 정도면 수리가 가능합니다.

지방, 산간, 제주도에서는 택배수리를

요청하시면 됩니다.

동종업계에서 일하시는 분들은

택배, 퀵, 탁송등을 이용하실 수도 있습니다.

차량 : 제네시스 BH 10년식

모델 : 96563-3M800(순정 7인치 인텔리전트 모니터)

증상 : 오디오, 공조기 전체 동작화면 백화증상

(내비게이션, 후방카메라 사용불가 수준)

안녕하세요.

현대, 기아 오디오 수리 전문업체

카스토리 수리마스터입니다.

현대차량의 대형 세단 중 하나인

제네시스BH에서 주로 발생하는

모니터고장증상에 대해 알아보겠습니다.

대표적인 고장증상

1. 화면먹통증상(스위치까지 먹통)

2. 화면이 뿌옇게 보임(화면백화)

이 두가지 불량이 자주 발생합니다.

교환 및 수리방법

1. 새제품교체(현대 재고 부족) 120만원

2. 중고품교체(20~30만 원대) 제품보증 없음.

3. 수리방법(보증 있음, 합리적인 부품교체)

실제 고장 증상 모니터에서

백화 고장증상을 확인합니다.

순정내비화면 및 목적지, 내비메뉴 등

큰 메뉴글씨는 보이지만 다른 부분은 전혀 보이지 않습니다.

고속도로정도는 표시가 되지만

그 밖의 세부 길, 건물등은 표시가 되지 않습니다.

오디오 고장은 아닙니다.

이것은 화면자체의 결함고장입니다.

#BH지도화면백화 #BH순정지도화면백화

또한, 후방카메라 백화로 보이지 않습니다.

화면 때문인지, 후방카메라 때문인지 알 수 없어

후방카메라를 교체하는 경우도 발생합니다.

괜한 카메라를 교체하셨습니다.

화면설정의 밝기조절이 잘못된 건 아닐까?

그렇지 않습니다. 이것이 초기설정값으로

아무리 밝기를 강에 놓는다고 해도

이런 화면이 보이면 안 됩니다.

간혹, 냉간(열받기 전의 차량) 시에는 이렇다가

차량에 열이 올라오면 원상태로 돌아오는 경우도 있습니다.

#BH화면설정백화 #화면조절불가

순정 7인치 모니터의 메인 PCB를 수리(부품교체)를

진행하면, 이렇게 깔끔한 색상의 디스플레이를

다시 만나실 수 있습니다.

화면의 주파수 뒤에 송전탑 같은 것이 보이시나요?

흰색컬러가 들어간 글자들도 정상으로 표시됩니다.

내비게이션 화면은 어떠냐?

동일한 위치의 화면입니다.

고장(백화) 상태의 내비화면과 비교해 보세요.

확실하게 달라진 것을 볼 수 있습니다.

DVDP, CD플레이어도 정상동작합니다.

내비화면, 목적지설정, 내비메뉴등의

아이콘표시도 정상으로 돌아왔습니다.

눈수술로 갑자기 좋아진 거 같은 착각을 일으킵니다.

목적지삭제 문구가 보이시나요?

위에 사진을 보고 오세요.

확인한 비교가 가능하세요.

제네시스 BH 모니터 수리 전문

중고교체가 아닙니다. 수리로 완벽하게 해결됩니다.

방문이 가능한 지역은 방문, 출장수리도 가능하며

지방, 산간, 제주도에서는 모니터만 택배로

보내주시면 수리 후 점검하여 보내드립니다.

차량 : 2010 그랜져 TG

모델 : 디멘션 순정 AVN 오디오(AVN-130tgdw)

고장증상 : 모든 화면 백화(라디오, 내비, 후방화면 등)

내비 및 후방카메라 사용불가 수준

안녕하세요.

현대, 기아 순정오디오 수리전문업체

카스토리 수리마스터입니다.

현기 차량에서 주로 나타나는 고장증상 중

하나인 백화증상이 나타났습니다.

그랜져 TG차량으로 그나마 다행인 건

오디오소리는 나옵니다.

화면도 뿌옇게 보여서 그렇지 문제가

심각해 보이지 않습니다.

현대자동차, 기아자동차의

2세대 순정오디오에서 주로 나타나는

고장증상 중 하나입니다.

디멘션 순정 AVN이 설치되어 있는 차량입니다.

어떤 모드를 쓰더라도 뿌옇게 백화증상을 보입니다.

이연식에 오디오교체하여 사용하기에는 그렇고

수리하는 방법을 알아봤습니다.

고장증상

1. 라디오화면은 그래도 보인다.

2. 내비게이션 지도 식별이 불가하다.

3. 후방카메라는 사용불가 수준이다.

4. 화면이 전체적으로 백화증상이다.

제품 탈거 및 수리방법

센터패시아를 탈거하는 건 찾아보면 나온다.

그렇다고 그리 쉽게 접할 부분은 아니다.

숨어있는 피스를 제거하고 센터패시아를 분리하면

오디오를 영접할 수 있다.

모델명은 AVN-130 TGDW, 96560-3L060K7

디멘션오디오이다.

유럽형 오디오 커넥터를 가지고 있는 모델로

후방카메라 라인이며, USB, DMB와 GPS안테나등을

분리하면 끝~

수리방법

오디오 점검 결과 오디오메인은 정상이며

프런트 PCB가 문제가 생긴 것으로 파악되었다.

메인보드의 부품을 점검하여 수리(교환)를 진행한다.

고장 난 칩셋을 교환하면 이것도 끝~

수리 후 점검

푸른색 바탕화면과 현대의 로고가

조화를 이룬다.

현대의 상징이 아니던가 파란색 말이다.

중요하게 사용하는 부분을 더 집중적으로 체크한다.

내비게이션화면 및 후방카메라 화면이다.

아주 정상적인 화면을 만나볼 수 있다.

후방카메라 자체의 백화증상도 있으나

이차량은 그렇지 않다.

아직 사용할 수 있는 수준이다.

가조립상태에서 확인이 끝났다면

센터패시아까지 완벽하게 조립을 진행한다.

그다음 다시 한번 체크체크(췍)한다.

라디오화면도 문제없으며,

DVDP까지 정상동작하는 화면을 볼 수 있다.

목적지를 검색해 보자.

카스토리 초성검색이 가능하며, 터치패널의

상태도 점검한다.

모두 이상 없다.

지도는 옛날옛적 수준이어서

사용을 안 한다지만, 후방카메라를 다르다

꼭, 없어서는 안 될 기능 중 하나이다.

이게 필요해서 백화수리를 했다고 해도 과언이 아니다.

후방카메라 화면 아직 쓸만하다.

이렇게 TG차량에 순정 AVN의 모니터백화증상을

수리하였다. 수리시간은 1시간이면 충분하다.

탈거부터 점검 후 재장착까지 논스톱으로 진행된다.

업체수리, 택배, 퀵, 탁송 방문수리까지

모드 가능하다.

차량 : 아우디 S4 2010년식

모델 : 순정 온보드, 멀티미디어 오디오(mmi 3G, J794)

증상 : 화면먹통, 오디오기능먹통,

컨트롤러 미등, 동작램프 먹통

안녕하세요.

아우디 오디오 수리 전문업체

카스토리 수리마스터입니다.

Audi 차량의 오디오에 대해 얘기해볼까 합니다.

아우디차량의 오디오 즉 MMI(멀티 미디어 인터페이스)

고장증상

고장시 나타나는 증상은 무엇일까?

1. 화면이 들어오지 않는다.

- LCD불량 및 사운드가 정상일 경우

2. 오디오가 동작하지 않는다.(오디오 관련 먹통)

- CD투입구가 내장된 모듈(MMI) 고장

3. 소리가 먹통이다.( 오디오관련 먹통)

- 트렁크 측면에 위치한 앰프 및 라디오유닛 고장

위 증상들은 테스트 후 확인이 가능하다.

MMI가 먹통일 경우 어떤한 조치방법을 취해도

잠깐이나마 살릴수 있는 방법은 없다.

S4차량이 그렇다.

아무리 리셋을 해도 반응을 하지 않는다.

이경우가 MMI불량으로 봐야 한다.

아우디오디오 금액에 대한 내용들이

여기저기에서 말들이 많다.

600~800만 원대라는 곳도 있다.

물론, 새 제품으로 교환했을 시 말이다.

수리할 수 있는 방법이 있다면

당연히 수리해 사용하는 것이 최선이다.(저렴하니 말이다.)

고장증상을 확인한다.

순정화면, 디스플레이가 켜지지 않는다.

소리가 나온다면 모를까, 화면불량으로 보기는 어렵다.

미디어 컨트롤러에도 미등이나

반응하는 불빛이 들어오지 않는다.

고장 난 MMI를 탈거한다.

전용툴을 이용하면 탈거하는데 5초도 소요되지 않는다.

물론, 커넥터까지 탈거한데도 소요되는 시간은

몇 분 걸리지 않는다.

벤치테스트용 전원을 넣어 보지만 역시나

MMI가 부팅을 하지 않는다.

S4에 들어간 모듈넘버는???

8K1035678A KOREA MAIN UNIT이다.

#MMI오디오고장 #아우디코리아오디오

여기저기 확인해 봐도 수리내역은 없다.

10년식 차량에 비해 13년을 버텨준 MMI오디오

불행 중 다행이라고 봐야 한다.

#MMI수리내역 #MMI오디오수리내용

고장 난 MMI를 분해한다.

시디메커니즘 및 프런트패널 어디 하나 중요하지

않은 부품은 없으니, 신중하게 분리한다.

고장 난 부품을 찾아낸다.

증상을 잘못 파악하여 불필요한 수리가 진행되지

않는다면 수리는 1시간 남짓이면 가능하다.

이것도, 저것도 문제면 어떤 수리방법을 취해야 할까?

복합적인 고장증상이라면 교체가 답이다.

물론, 새 제품은 비싸니 중고품으로 교체한다.

메인보드 수리는 전문장비(BGA리웍스테이션)를

통해 이뤄진다.

그래야지만, 메인보드에 최대한 대미지를

최소화할 수 있다.

수리가 완료되면 1차 전원테스트를 진행한다.

부팅이 정상인지, 메뉴들이 동작하는지 말이다.

Audi Multi Media Interface 문구와 함께

부팅이 시작된다.

10년식의 3G모델에는 없는 기능들이 많다.

순정 내비게이션도 블루투스기능도 빠져있다.

그래서 사제 내비게이션이 설치되어 있다.

맵피맵이 그 사제 내비게이션이다.

NAVI버튼을 이용해 내비전환이 이뤄진다면

지니의 맵피맵이 적용되어 있다면

순정이 아니라는 말씀이다.

MMI의 SD슬롯 1에 메모리가 들어가 있다.

인식하는지는 미디어상태를 보면 알 수 있다.

2차 점검은 차량에 MMI설치해 확인하면 된다.

부팅이 시작된다.

라디오동작 및 주파수 설정이 가능해졌다.

미디어(주크박스 및 SD슬롯) 재생 중이다.

후방카메라를 점검한다.

딱 봐도 사제느낌이 물씬 풍킨다.

이 정도가 어디인가, 먹통일 때 생각하면 아찔하다.

진단기를 이용해 점검을 시작한다.

남아 있는 고장코드가 있다면 깨끗하게 청소 후

출고하는 게 인지상정^^

로켓단이 생각나는건 나만 그런가?

고장코드 하나 없이 깔끔하다.

아우디 오디오 고장증상

아주 흔하게 겪을 수 있는 고장증상이다.

어느 정도 쓰다 보면 한 번쯤은 말이다.

택배수리, 업체수리, 탁송, 퀵, 방문수리

논스톱으로 진행이 가능하다.

차량 : 2012년식 닛산 알티마

모델 : 순정오디오, AVN

고장증상 : 화면먹통(내비컨트롤, 후방카메라 먹통)

단, 오디오 컨트롤, 사운드 정상

안녕하세요.

수입차 오디오 수리 전문업체

카스토리 수리마스터입니다.

NISSAN ALTIMA 2.5 12th

이 차량에는 어떤 제품이 들어가 있으며

수리가 가능한지 여부를 알려드리죠.

12년식의 차량에는 흔히 국내에 들어와

내비게이션을 설치했다고 보시면 됩니다.

이제 순정인지, 사제인지 구분이 안 갈 정도로

퀄리티가 높게 나온 건 사실입니다.

육안상으로는 순정 같습니다.

그렇다면 과연 어떤 제품이 들어가 있으며

수리는 가능할까? 궁금하시죠.

이 당시 제품으로는 아틀란 3D맵이 적용된

아이머큐리사의 T1-A라는 모델이 들어가 있어요.

알티마 전용제품이죠.

그런데, 아이머큐리라는 회사가 존재할까요?

부도난 회사로 몇 년의 세월이 흘렀답니다.

그렇지만, 수리가 안 되는 건 아니네요.

NISSAN 한국 닛산 주식회사에서 판매한

알티마차량이에요.

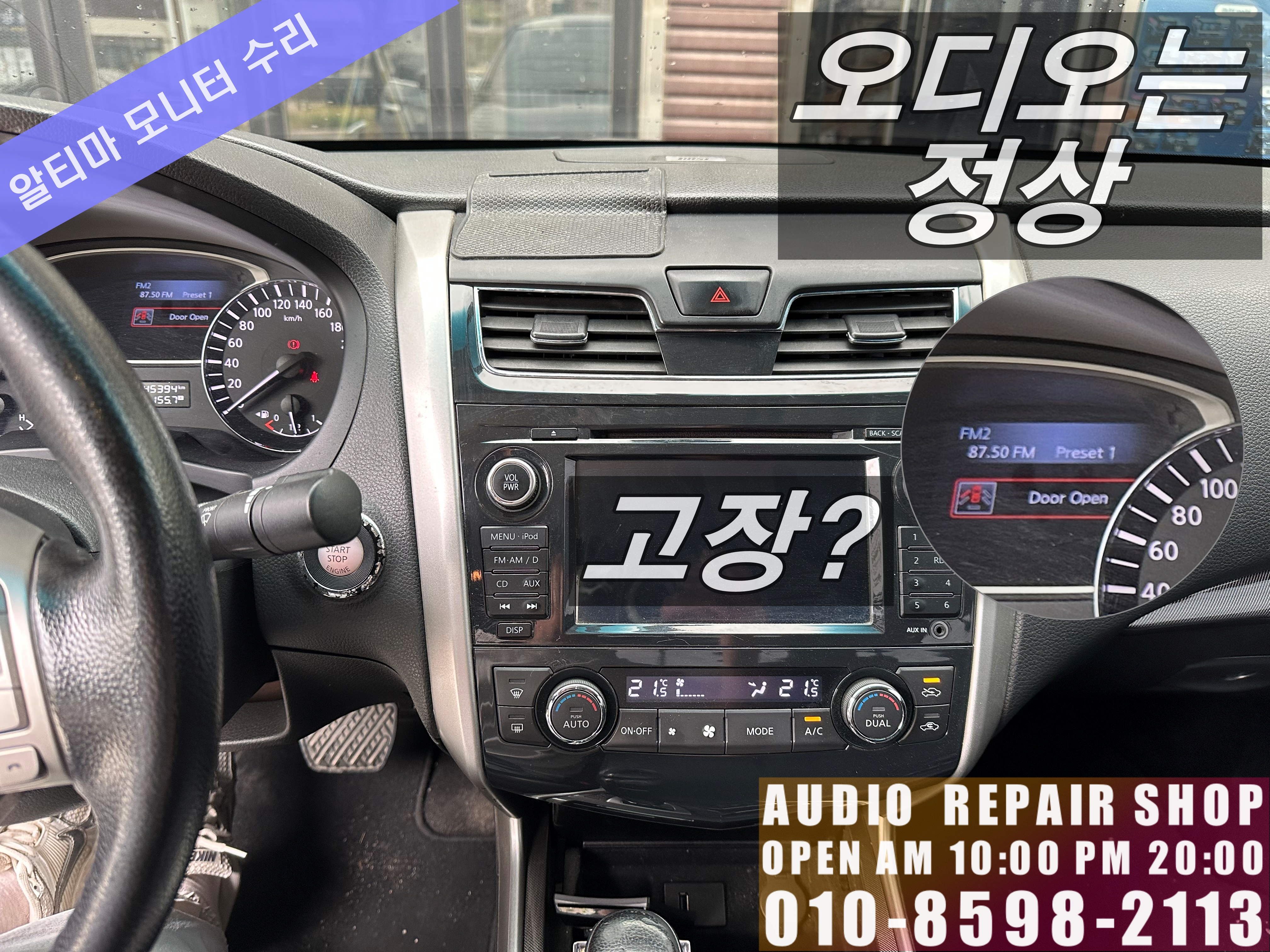

알티마 오디오 고장증상

1. 화면이 들어오지 않습니다.

2. 내비게이션이 동작하지 않습니다.

3. 후방카메라가 들어오지 않습니다.

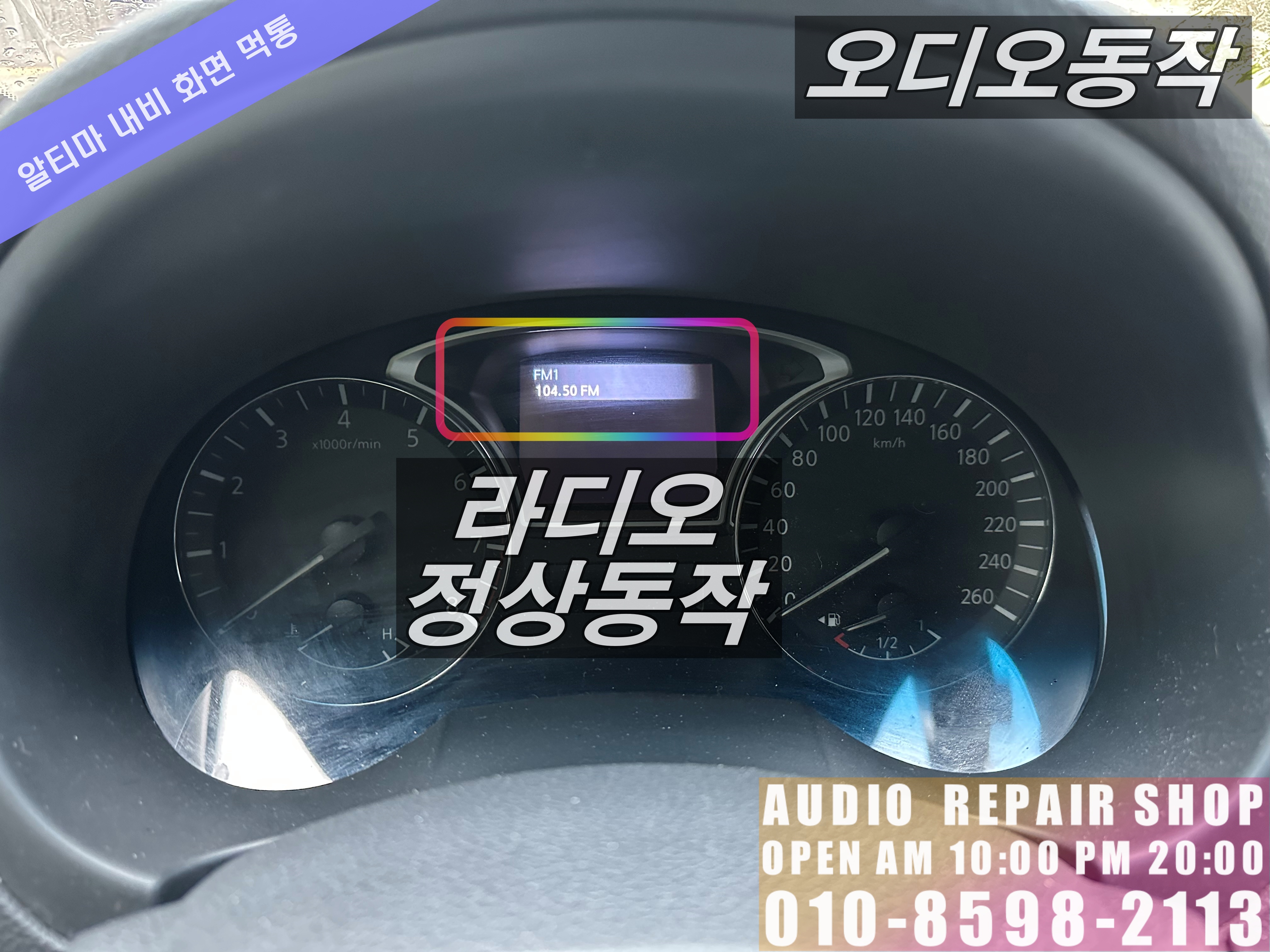

4. 화면만 먹통입니다.(오디오 동작함)

수리될까?

네, 가능합니다.

고장수리를 진행하기 위해선

탈거는 기본이겠죠. 알티마 탈거방법은 저에겐 쉽지만

전문가가 아니라면 어렵습니다.

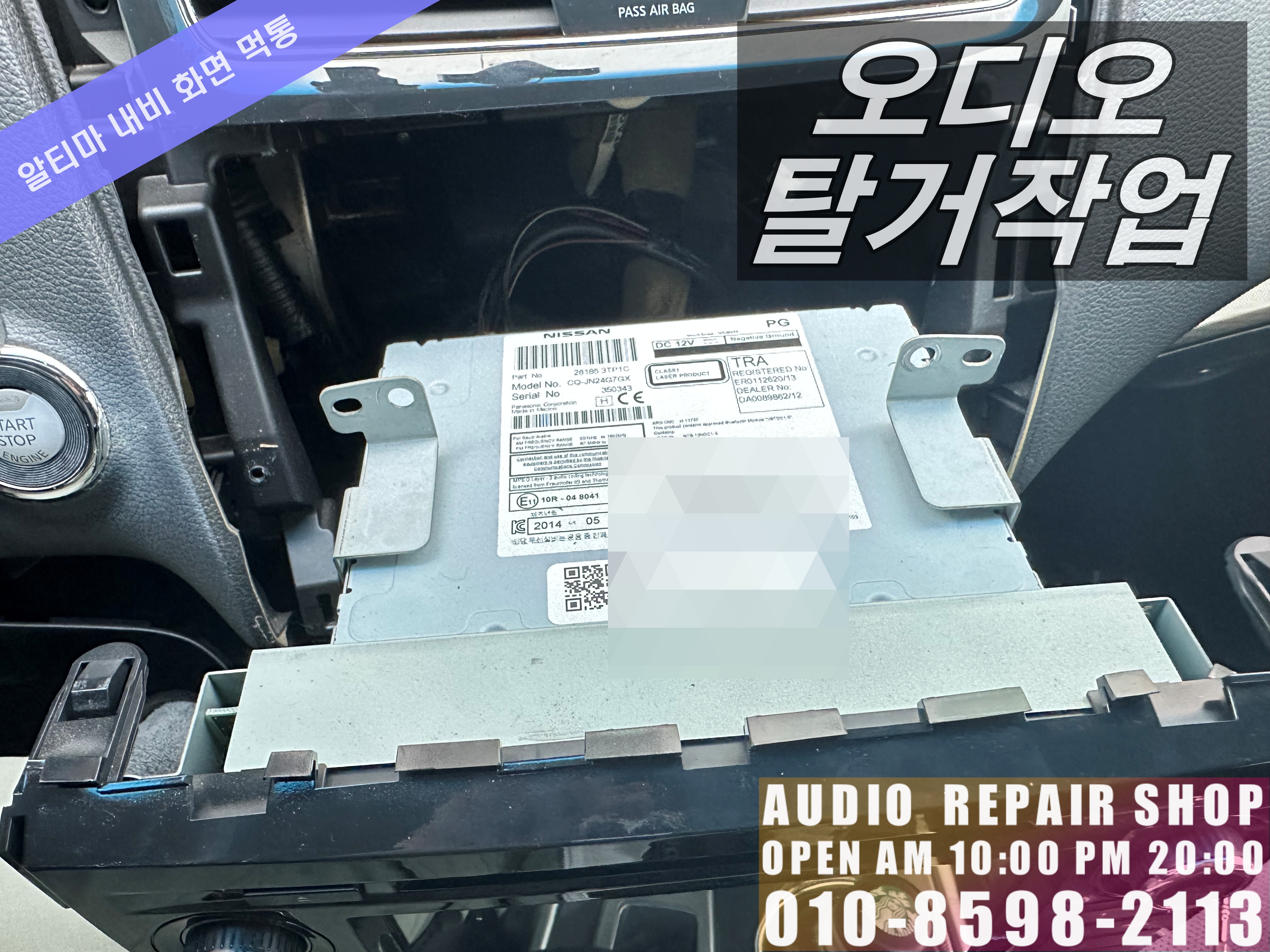

모니터 탈거를 진행하니

왜 이렇게 복잡해 보이는지 배선이 한 다발

먼지 모를 PCB들도 많이 보입니다.

여기에서 고장 난 부위를 보물 찾듯이 찾아야 합니다.

문제의 고장 난 모니터 PCB입니다.

정확히는 아이머큐리 내비게이션 메인보드라고 보시면 됩니다.

그런데 알티마에 들어가다니 대단해 보입니다.

순정오디오 + 아이머큐리 트립(오디오)

고장 난 부품을 찾아 교체 후 조립을 진행하니다.

전문가가 한 땀 한 땀 부품을 전문장비로 교체합니다.

부품교체입니다. 임시방편 수리가 아니라는 말이죠.

수리가 완료되면

동작테스트를 진행해야겠죠.

NISSAN 로고와 함께 부팅이 시작됩니다.

이 얼마나 반가운 화면인지 모르겠네요.

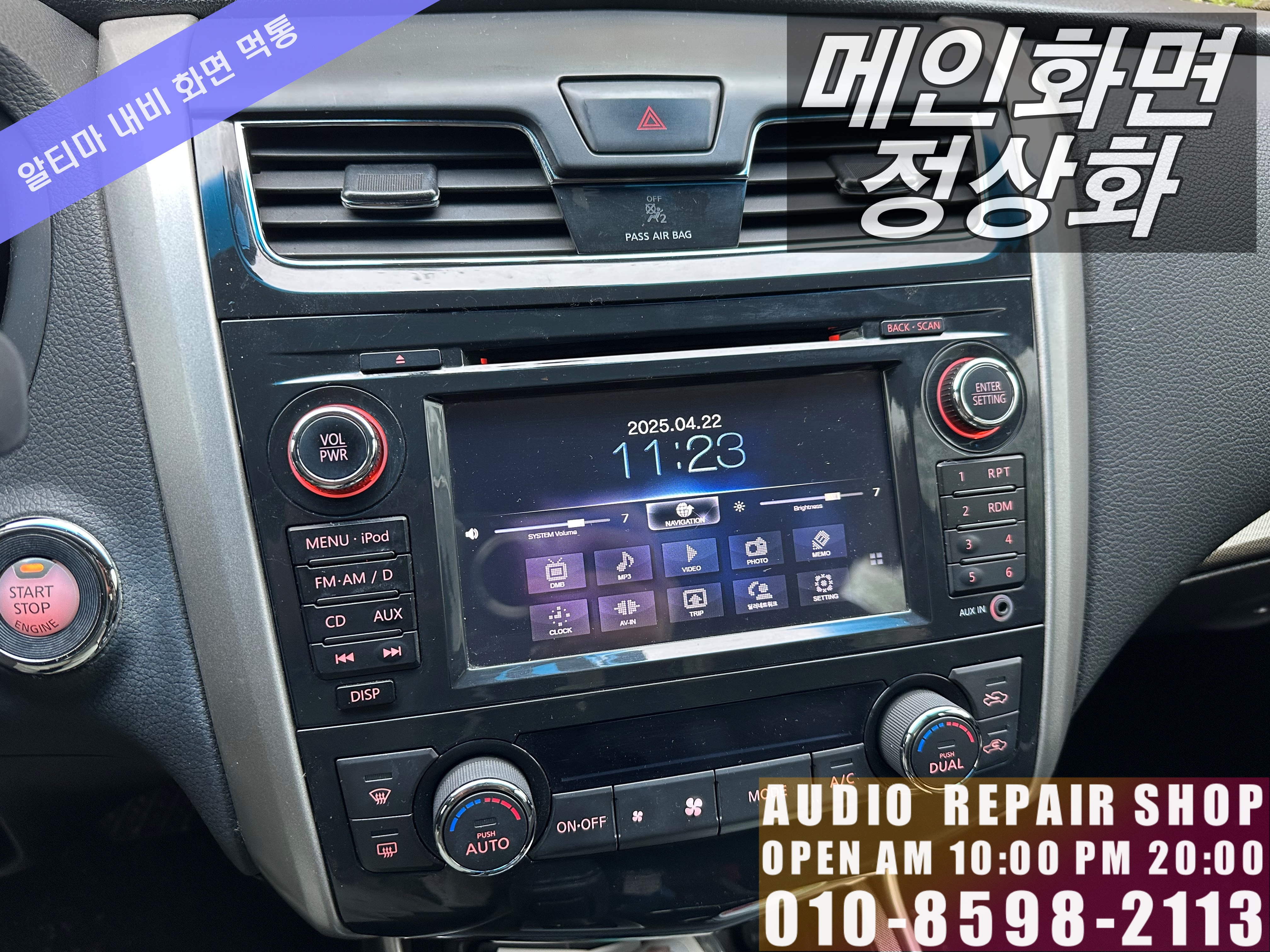

순정오디오 정보도 보이기 시작합니다.

좌우 스위치 및 노브등의 동작상태도 양호합니다.

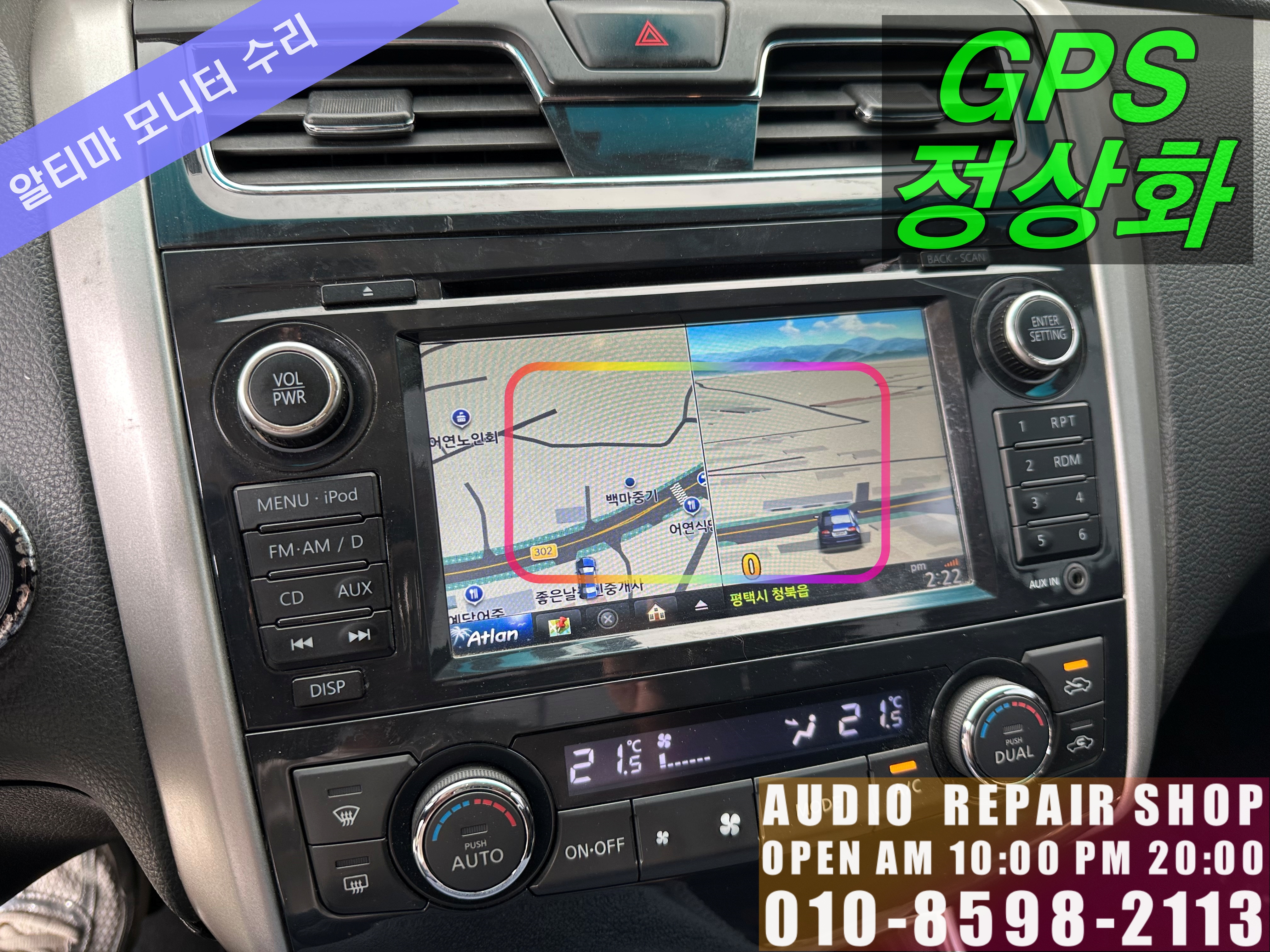

이것은 내비게이션 화면입니다.

순정화면은 잠시 표시된 후 내비화면으로 전환됩니다.

내비게이션을 실행시켜 봅니다.

아틀란 3D맵이 구동 중입니다.

GPS수신 후 현 위치까지 문제없이 동작하네요.

여기서 제일 중요한 후방카메라

동작테스트까지 테스트하면

수리된 메인보드가 모두 정상임을 알 수 있습니다.

부도난 회사의 내비게이션이라고 해도

부품수급이 가능하여 수리해 사용하실 수 있습니다.

교체가 답은 아니라는 말이죠.

차량 : 쏘렌토R 2010년식

모델 : 순정 AVN(오디오, 내비게이션, 후방카메라) OEM

고장증상 : 보이는 화면 백화상태(라디오, 내비, 후방)

스위치 및 동작상태 이상무

안녕하세요.

현대, 기아 순정 오디오

내비게이션 수리전문업체

카스토리 수리마스터입니다.

쏘렌토R 10년식이면? 벌써 13년이 된 차량입니다.

화면이 볼 수 없는 상황으로 서비스센터 및

정비센터를 방문했으나

수리방법은 없으며 교환을 하라고 합니다.

고칠 수 있는 방법은 있을까? 찾아 보이시다가

연락 주셨다.

2010년식 맞죠?

쏘렌토 R 고장증상

1. 라디오 그래도 볼만하다.(백화)

2. 내비게이션 화면은 볼 수 없다.(백화)

3. 후방카메라는 더더욱 보이지 않는다.

(카메라 렌즈까지 백화증상일 수 있다.)

쏘렌토 R 오디오를 탈거한다.

이 당시 엄청난 양의 매립을 진행했기에 탈거는

식은 죽 먹기보다 빠르다.

순정인데 모델명이 궁금하다.

96560-2P300CA

AVN-151XMD

프로젝트명이 XM(쏘렌토 R)이다.

수리를 진행한다.

AVN를 분해한 후 프런트 PCB를 수리한다.

간혹, 메인보드사망으로 인한 먹통 및

백화증상 비슷한 증상을 보일순 있다.

이차량은 백화증상이 보이는 관계로

백화수리를 진행한다.

AVN를 조립하고 차량으로 이동해

센터패시아를 장착한다.

시계도 맞춰주고

차량에 전원을 넣어본다.

부팅화면이 보인다.

붉은색 색감이 살아난 게 보일 것이다.

라디오화면까지 백화상태일 때와 비교하면

알 수 있다.

현 위치를 눌러 내비게이션을 실행시켜 본다.

동의함은 정상적으로 활성화된다.

터치하자. 내비게이션화면으로 이동한다.

고장상태에서 볼 수 없는 아파트심벌, 길표시까지

이게 정상이구나를 알 수 있다.

후진도 해봐야지

정작필요했던 게 후방카메라가 아니었던가?

후방카메라가 보인다.

렌즈가 이물질이 있어, 컴파운드 등을 활용하면

이보다 질 좋은 후방영상을 볼 수 있다.

하지만, 교체보다 깔끔한 화면은 볼수 없다.

사제 후방카메라 교체금액은 10만 원 대면 가능하다.

순정카메라는 비싸겠지만 말이다.

쏘렌토 R 순정 화면 백화 증상은 수리로도 얼마든지

사용이 가능하다.

방문 시 한 시간 정도면 수리가 가능하다.

방문이 어렵다면 택배수리를 받아보면 어떨까?

그것도 아니라면 출장가능지역이 있으니

상담 후 진행하시면 된다.

차량 : 현대 상용차 포터2 2017

모델 : 순정올인원 AVN(poter2 euro6)

고장증상 : 화면이 먹통이다.

안녕하세요.

현대자동차 포터2

올인원 수리전문업체 카스토리 수리마스터입니다.

포터2차량에 설치된 모델은 다양하다.

1. 상단에 들어가 있는 모델(순정, 사제)

2. 하단오디오자리에 있는 AVN(구형, 신형)

크게 두 가지 모델이며

대부분 수리가 가능하다.

이 모델 같은 경우 먹통으로 인한 메인보드

칩셋(IC) 교체수리를 진행했던 차량이다.

그런데 1년쯤 지났을까? 갑자기

똑같은 증상이 나왔다고 한다.

첫 번째 수리할 때의 증상과는 다른 점을 보인다.

첫 번째는 그냥 먹통이다.(아무것도 안된다.)

두 번째는 화면은 안 나오는데 소리는 나온다?

컨트롤도 가능하다.

고장증상은 확인되었으니

수리를 진행한다.

디스플레이 불량이 확인되어 교체를 진행한다.

쉽게 발견해서 다행이지, 어렵게 돌아갈뻔한 수리이다.

신품 LCD로 교체한다.

고장 난 액정은 패기 한다.

#포터2액정교환 #포터 2 LCD고장

이제야 정상으로 돌아오는 올인원

현대로고와 함께 사용하던 지니 3D지도가 정상으로 동작한다.

포터 2유로 6 차량에 설치되어 있는 메인보드의 메인화면이다.

PORTERII EURO6

새 제품이니 터치조정이 필요 없지만

다시 한번 진행한다.

라디오기능은 물론이며

사용하던 블루투스기능도

내비게이션기능도 이제 정상사용이 가능하다.

포터 2 display(lcd) 불량은 그리

많이 발생하는 고장증상은 아니다.

그렇지만, 고장 시 확인해봐야 할 부분이 아닐까 생각된다.

수리는 탈부착은 물론이며, 고장증상을 정확히 파악하여

수리를 진행한다. 피할 수 있는 오진은 피하자.

눈이 안 좋은데? 심장을 수리하는 격이라고 봐야 할까?
