안녕하세요.

르노삼성코리아의 오디오, 내비게이션

수리 서비스센터 카스토리 수리마스터입니다.

르노삼성자동차

그것도, 연비 좋기로 악명이 높은 QM3

가성비 최고의 차량으로 알려진 그 차량

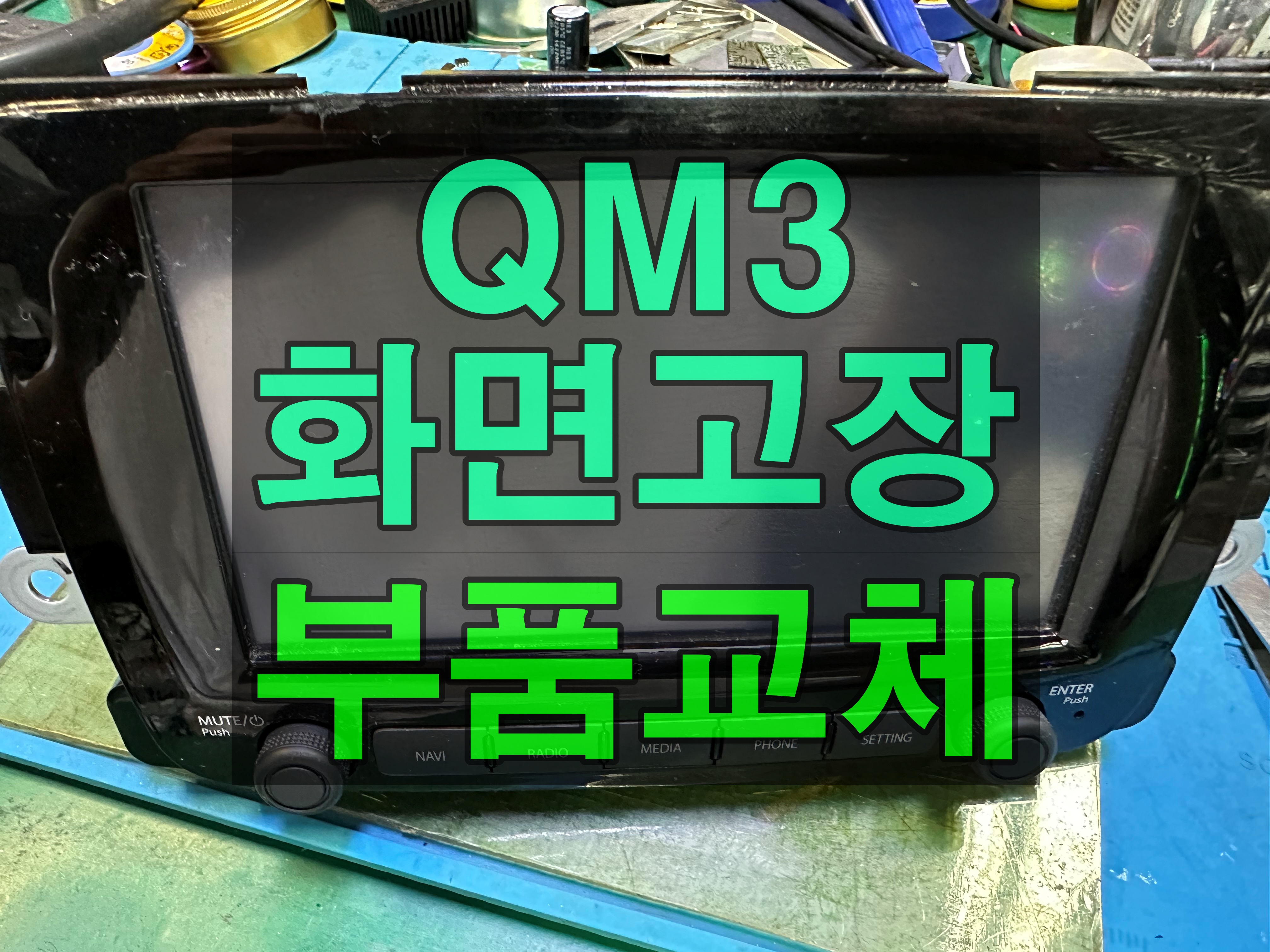

어느 날, 갑자기 오디오, 내비게이션화면이

나오지 않는 블랙아웃, 먹통증상을 보이곤 합니다.

단순하게, 접촉불량이나 휴즈만 갈아 끼우면 살아나지 않는 고장입니다.

고장증상은 나열해 볼게요.

1. 화면이 켜지지 않습니다.

2. 백화, 오디오 기능먹통입니다.

3. 후방카메라 녹색화면으로 나옵니다.

4. 내비게이션이 실행되지 않아요.

5. QM3로고에서 멈춰있어요.

이런 고장증상이 발생하곤 합니다.

QM3 오디오 살리는 방법

QM3오디오의 메인커넥터에 전원이 이상없을경우

100%(백 프로) AVN오디오 고장입니다.

그럴 땐, 오디오 메인보드를 수리해야 합니다.

임시가 아닌 부품교체작업으로 말이죠.

점검 후 교체작업을 진행합니다.

QM3 OEM AVN입니다.

오디오고장나시면 당황하지 마시고

연락 주시면 됩니다.

메인보드 점검 후 수리를 바로 진행합니다.

메인보드 수리방식은 부품교체방식으로 진행됩니다.

전문 노하우 없이는 교체도 쉽게 할 수 없는 제품입니다.

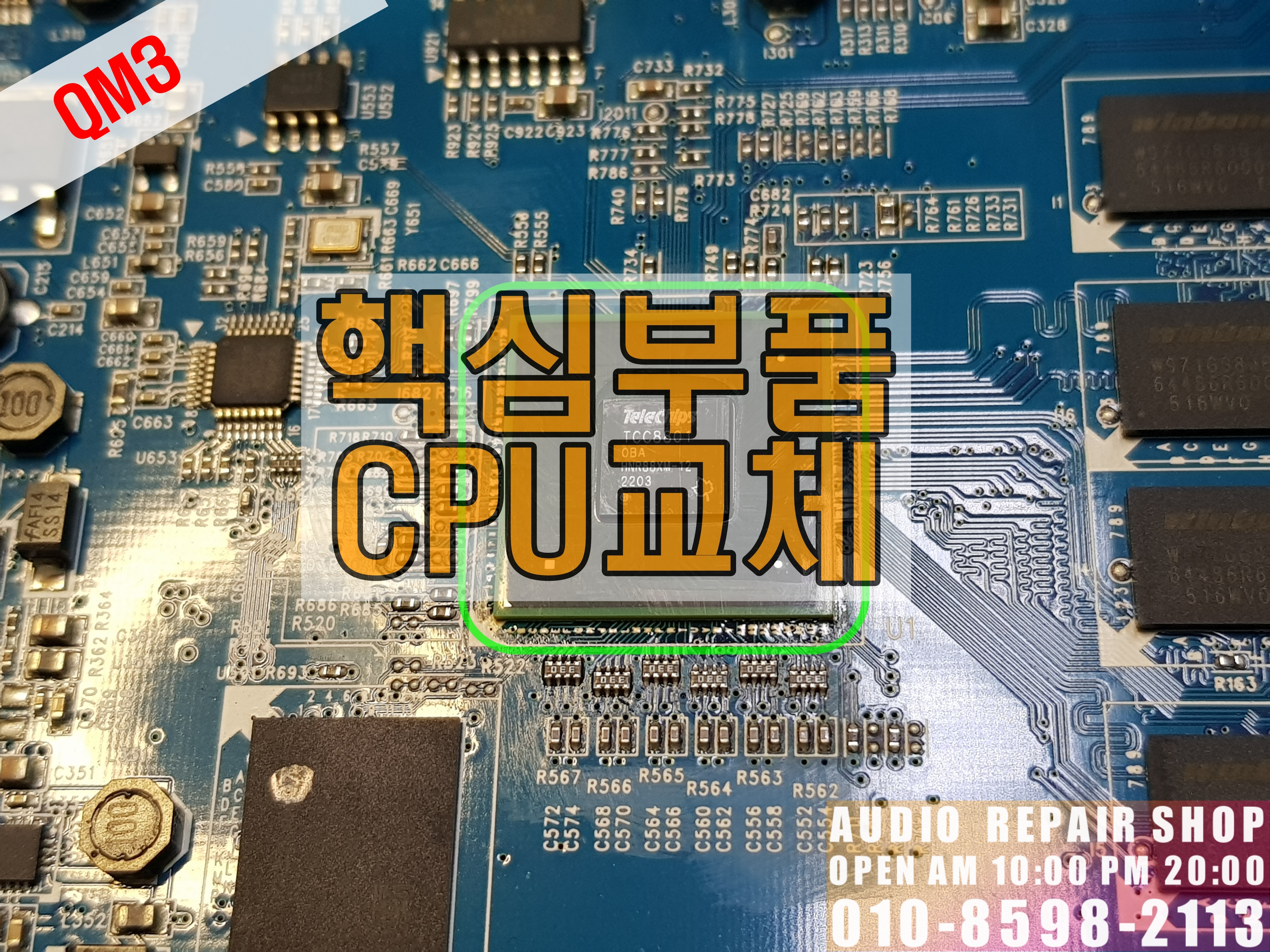

이 오디오는 CPU불량으로

새 CPU로 교체작업을 진행했네요.

사운드먹통 왜 그럴까요?

출력이 나가는 경우는 아주 드물게 나타납니다.

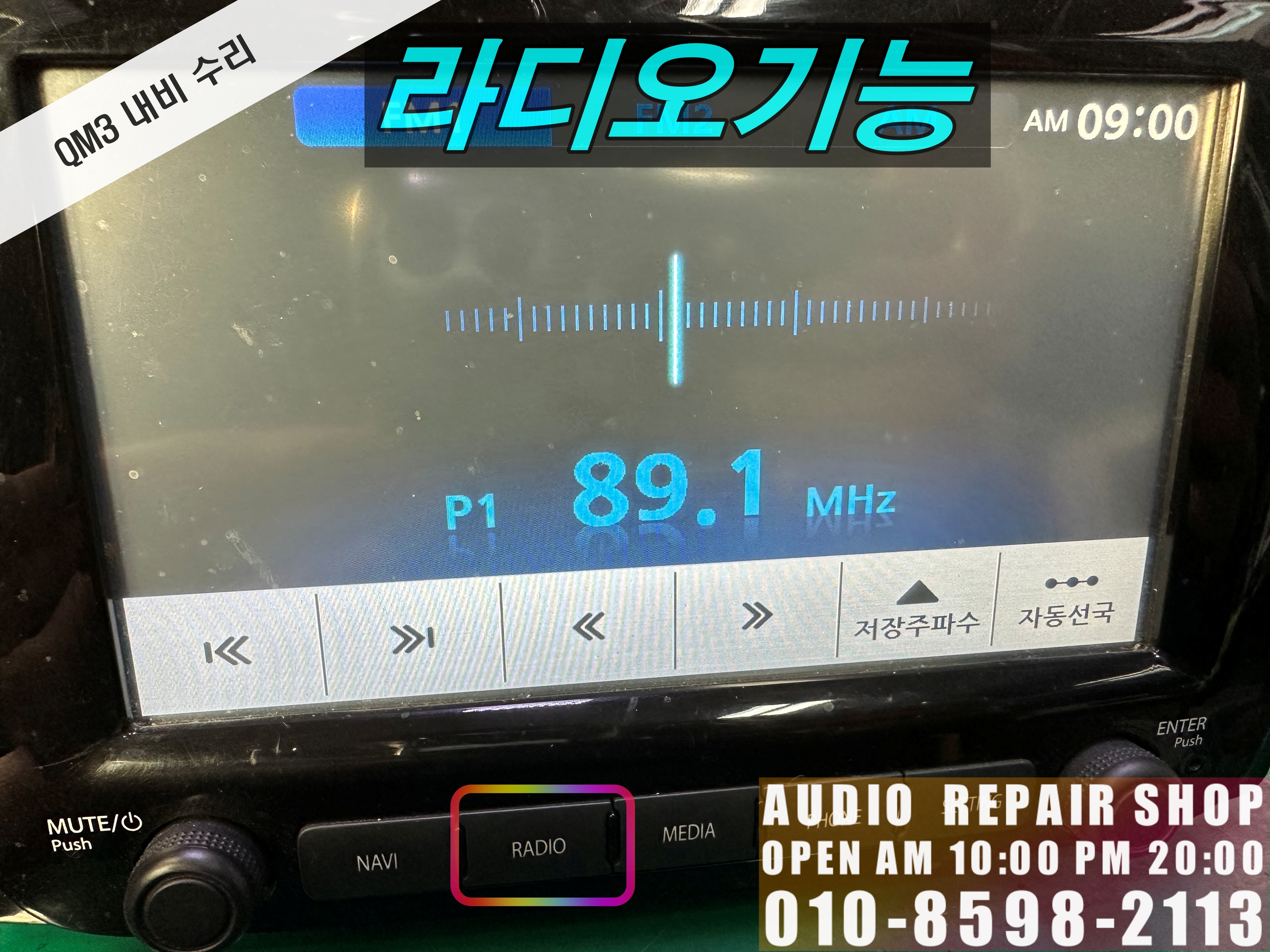

라디오화면 정상동작중입니다.

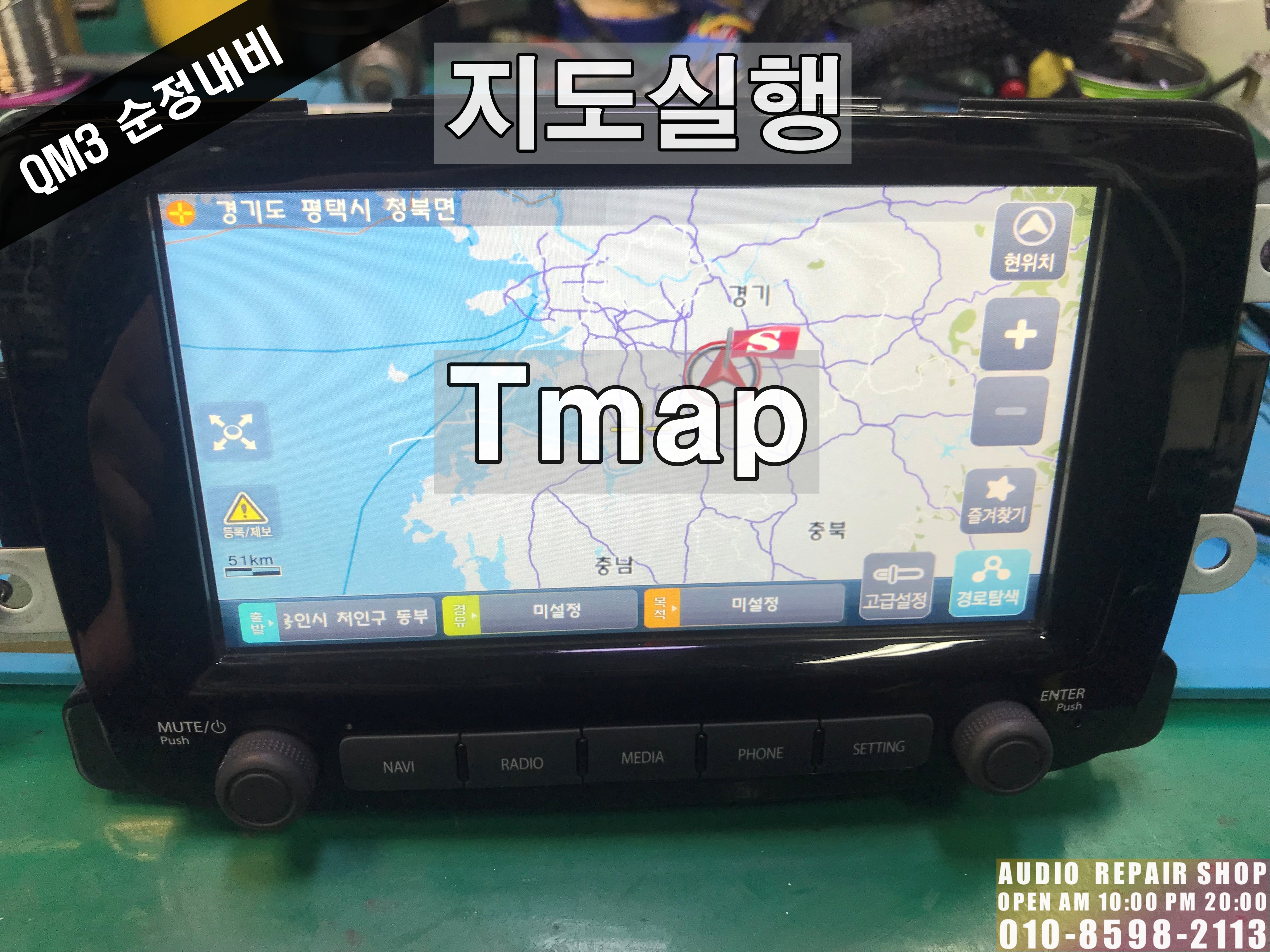

Tmap이 설치된 QM3 내비게이션을 실행시켜 봅니다.

QM3 내비게이션이 23년도를 마지막으로 업데이트를

제공하지 않는다는 사실을 아시나요?

업그레이드 프로그램까지 제공하지 않는 건 너무하네요.

Tmap사이트에서 제공되길 바랍니다.

PHONE(폰, 스마트폰) 블루투스기능을 이용한

전화통화 및 음악재생이 가능하답니다.

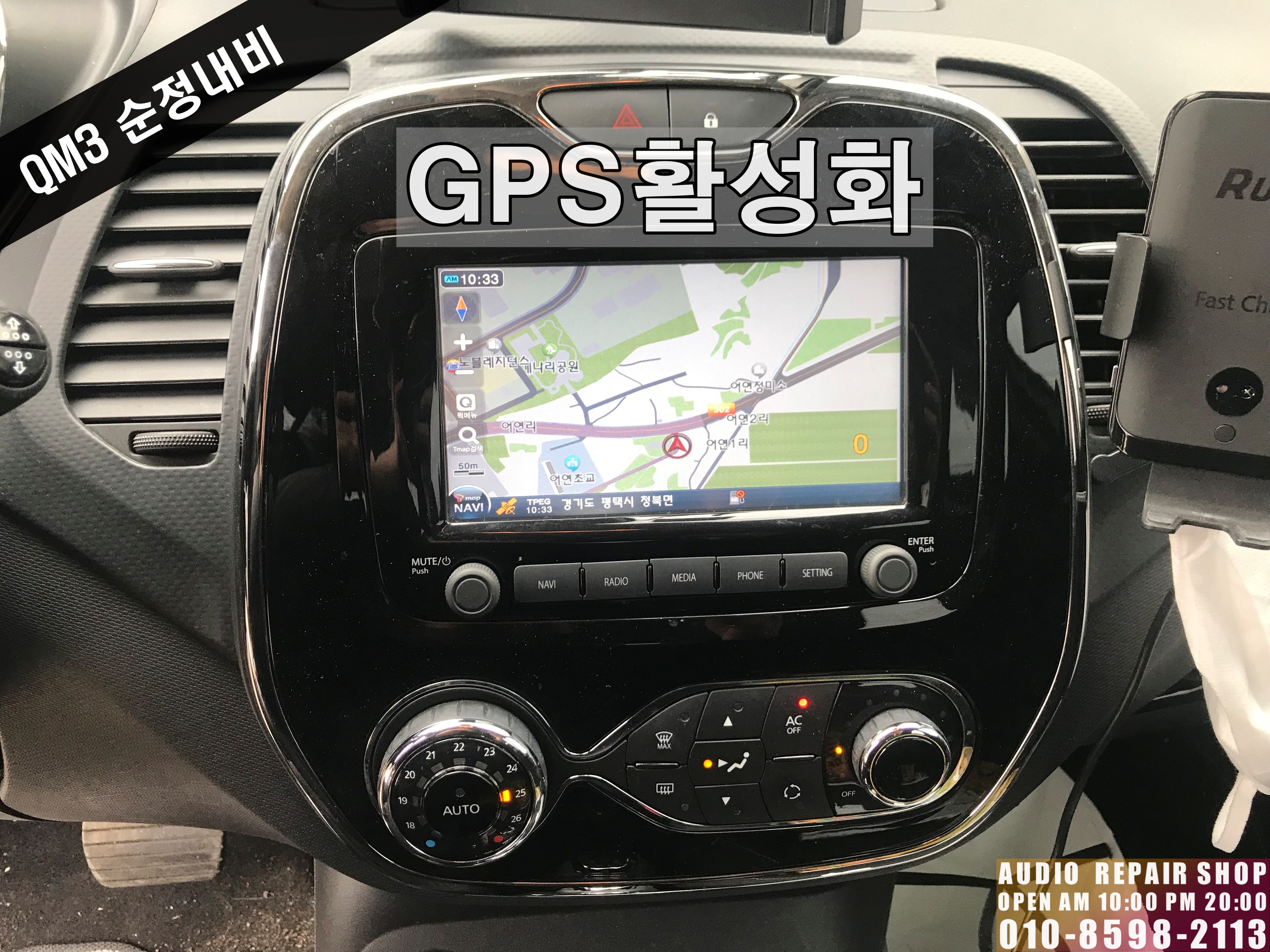

내비게이션의 GPS상태까지 체크해 주고요.

본체 이상무, 차량의 GPS를 연결하면 정상동작해야 합니다.

QM3 메인보드 수리 후 후방카메라라인이

정상이라면, 후방카메라가 정상동작해야 합니다.

QM3오디오수리는 방문즉시 수리가 가능하며

방문이 어려운 거리일 경우 탈거 후 보내주시면 됩니다.

수리는 부품교체작업을 진행 후 테스트 후 발송됩니다.

#QM3오디오수리 #QM3 CPU는 무엇일까요? #QM3메인보드

#QM3중고오디오 #QM3 CPU교체작업

안녕하세요.

르노삼성코리아 내비게이션, 모니터

수리전문업체 카스토리 수리마스터입니다.

르노코리아차량 중 QM3모델에서 나타나는

오디오 고장증상에 대해 알아볼게요.

QM3모델에는 스마트커넥트라이트(smart connect light)가

들어가 있으며, 크게는 두 가지 모델이 들어가 있다.

하나는, Tmap 내비게이션이 있는 모델

또 하나는, 내비게이션 없는 AVN(후방사용가능)

이라고 보면된다.

고장증상은 두 제품모두 동일하게 나타난다.

1. 화면이 켜지지 않는다.( 백라이트가 뿌옇게 보이는 것 같기도 하다)

2. AVN 제품의 하단 스위치에 미등이 점등된다.

결론적으로는 화면먹통, 블랙아웃 증상이다.

전원부야 체크해 봐야겠지만, 대부분은 메인보드 불량증상이다.

업체에서 택배수리 의뢰를 주셨다.

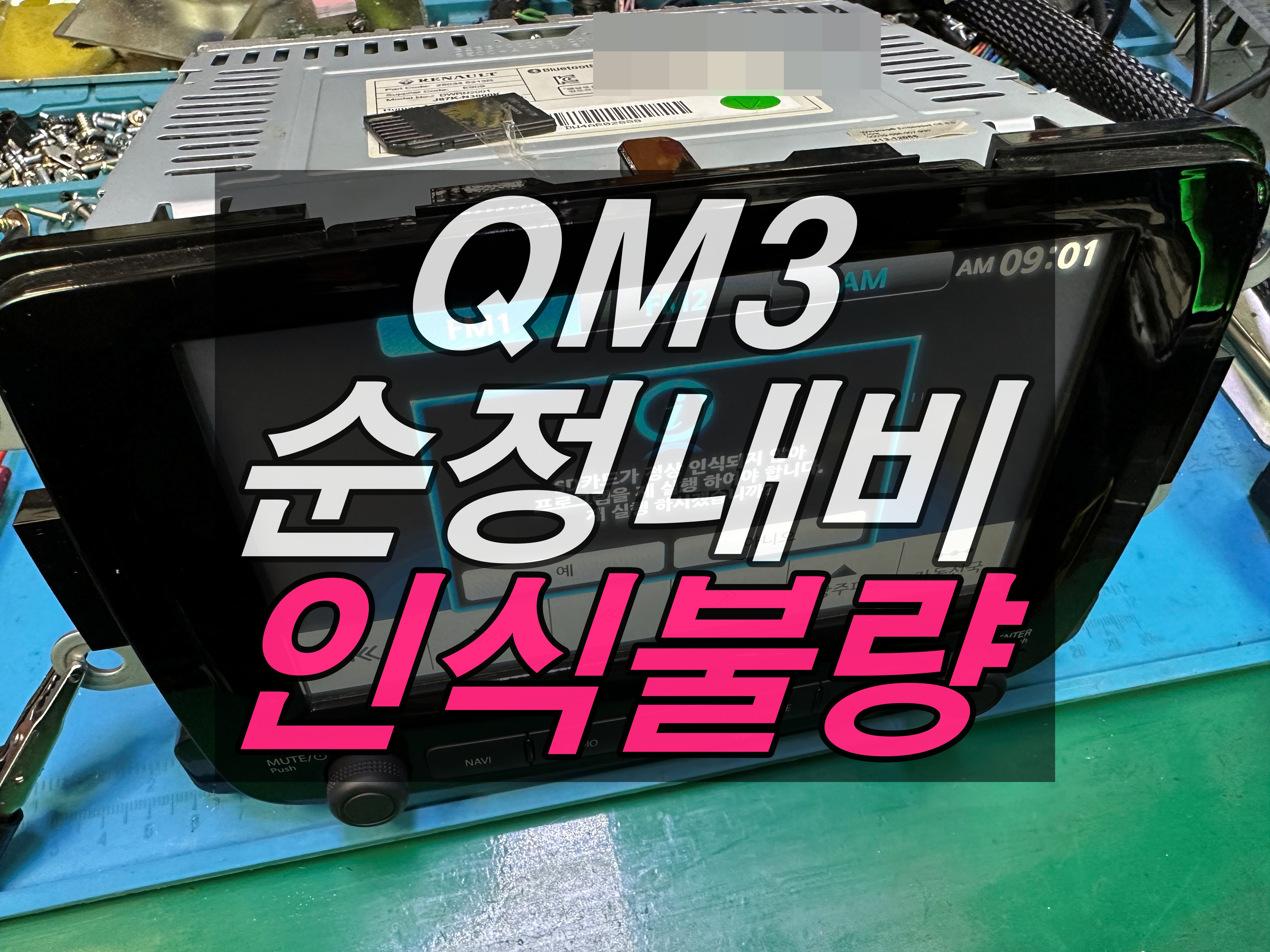

르노코리아 QM3 AVN이 도착했다.

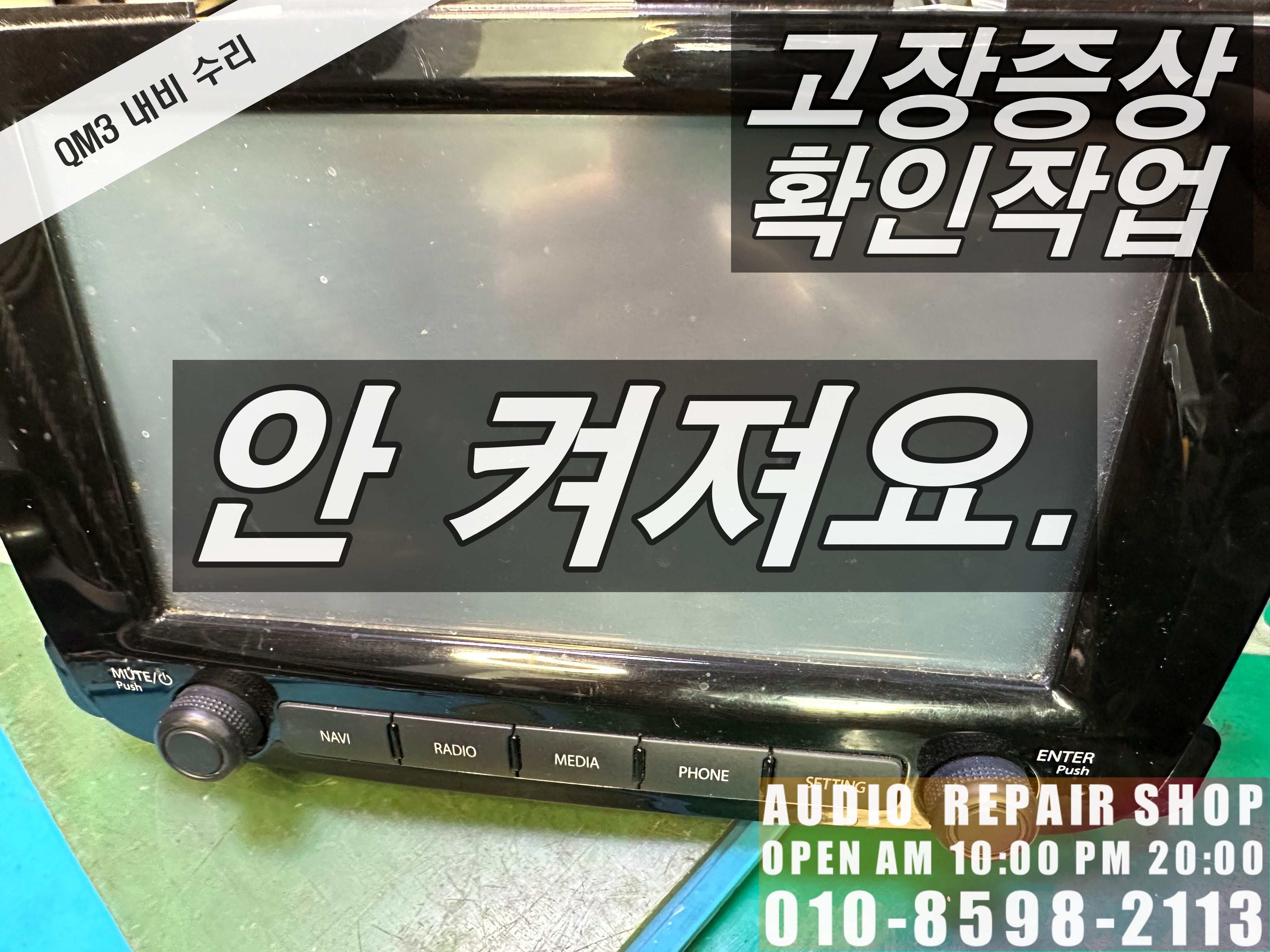

화면이 켜지지 않는다. 화면암전, 먹통상태를 보인다.

이 모델은 내비게이션(Tmap)이 들어가 있다.

하단의 스위치로 식별이 가능하다.

전원이 인가되면 미등은 들어온다.

전원은 정상으로 들어가지만

메인보드가 반응하지 않는다.

이럴 경우 대부분은 메인보드 칩셋불량이다.

점검을 통해 고장 난 칩셋을 찾아낸다.

그다음은? 교환해야지 말입니다.

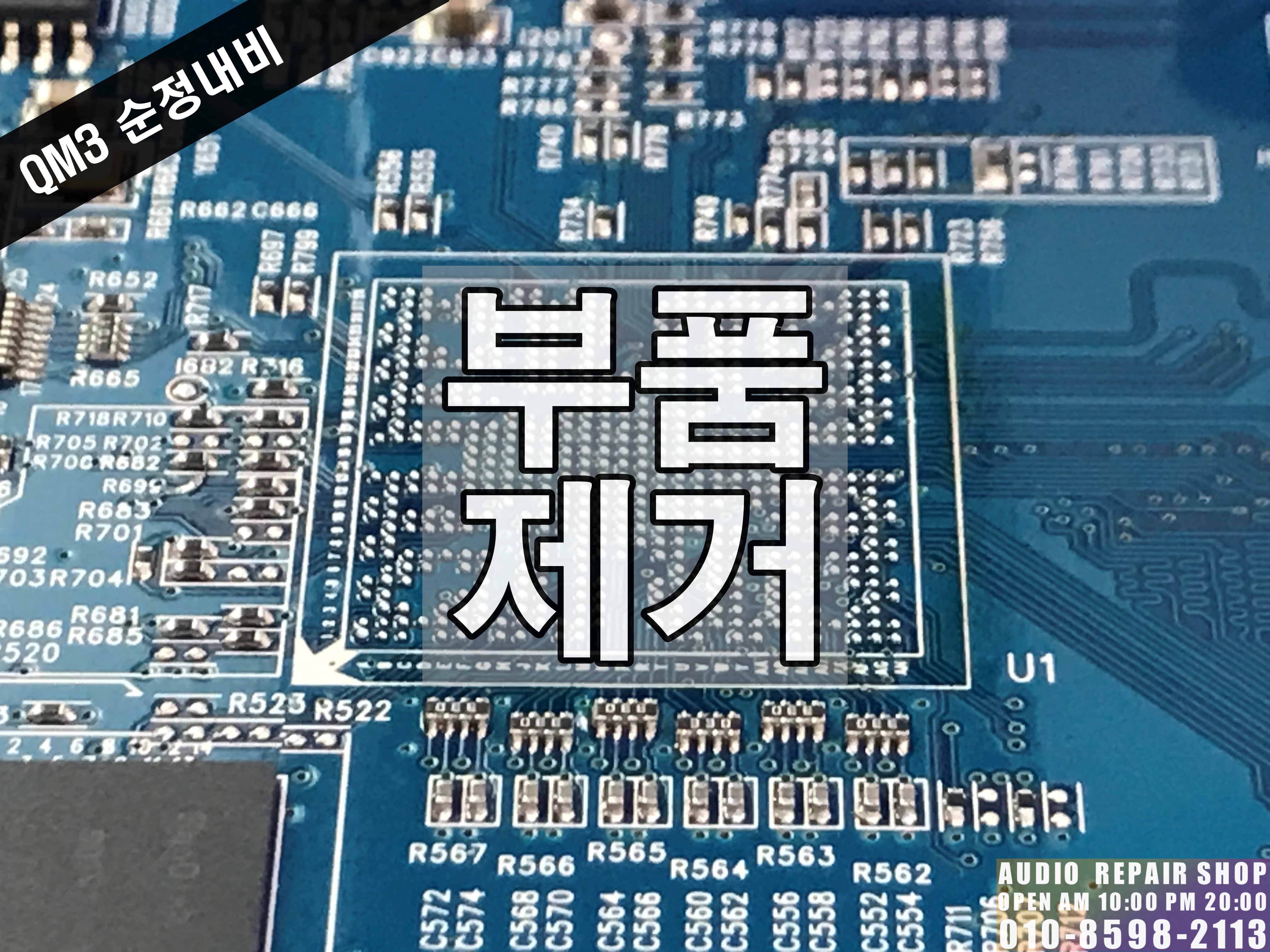

고장난 칩셋이 제거되었다.

다름 아닌 메인칩셋으로 CPU라는 칩셋이다.

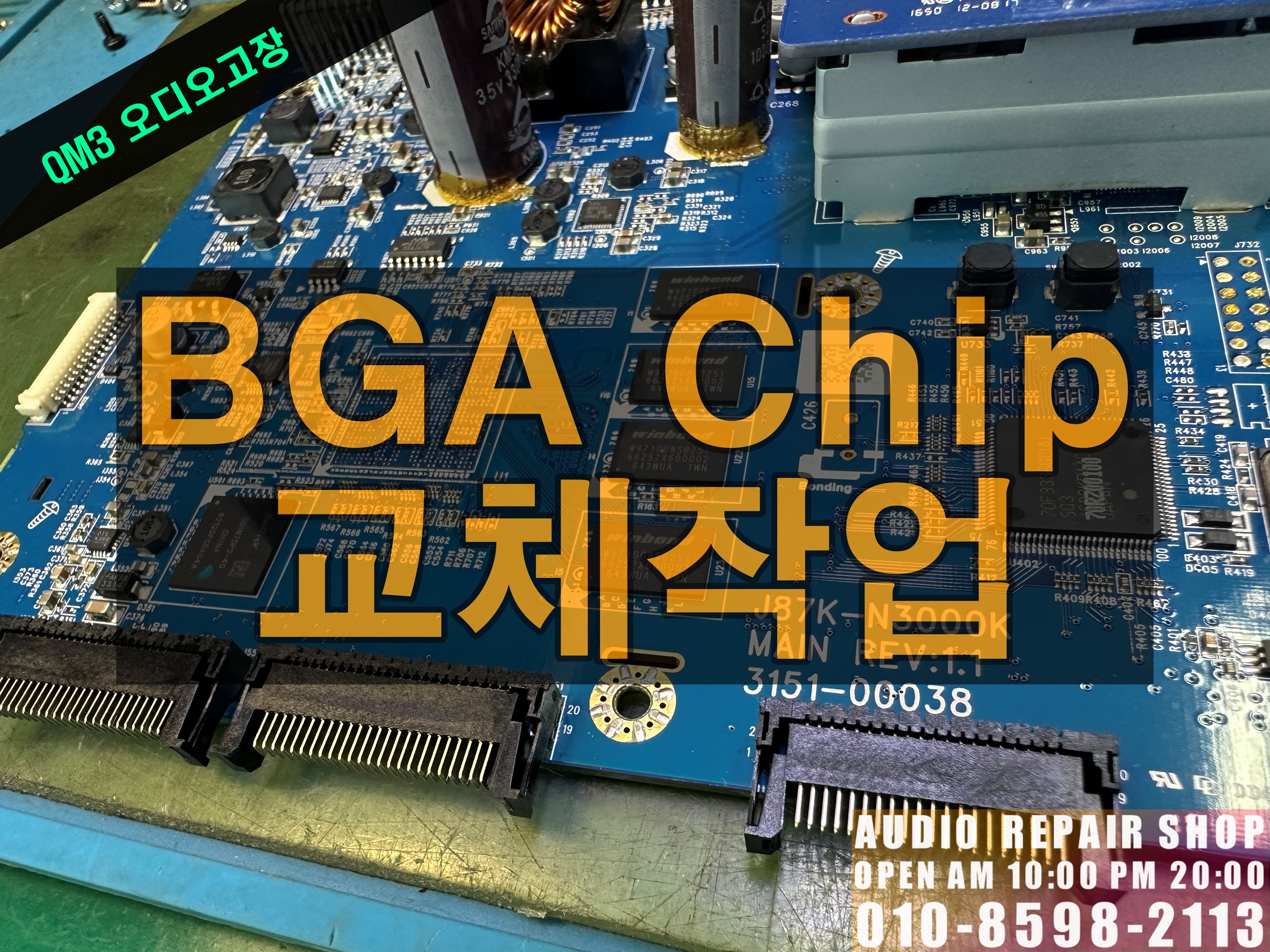

BGA타입의 IC로 수리하기 위해선

전문 BGA리웍장비가 필요하다.

수리가 완료되면 에이징테스트를 진행한다.

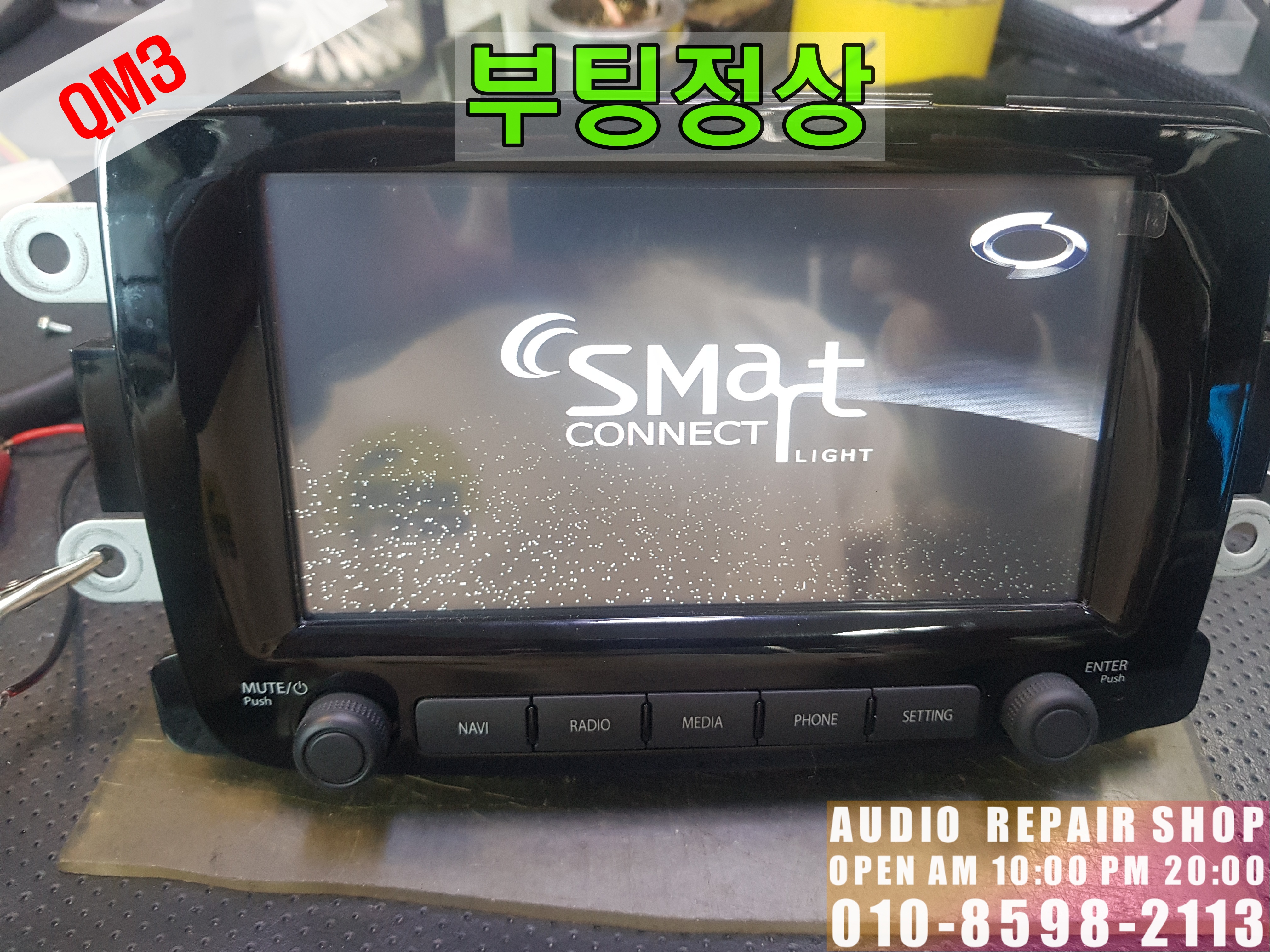

부팅이 정상적으로 이루어진다.

사용하던 블루투스기능도 사용가능해졌다.

사용하던 오디오의 터치 눌림이 이상하다면

터치패널 보정을 통해 개선이 될 수 있으니 진행해 보자.

환경설정에서 가능하다.

맵은 Tmap으로 23년을 마지막으로 제공되지 않는다.

Tmap사이트를 통한 업그레이드 프로그램도 받을 수 없다.

전문업체에 방문해야 그나마 멈춘 23년도 지도라도 받을 수 있다.

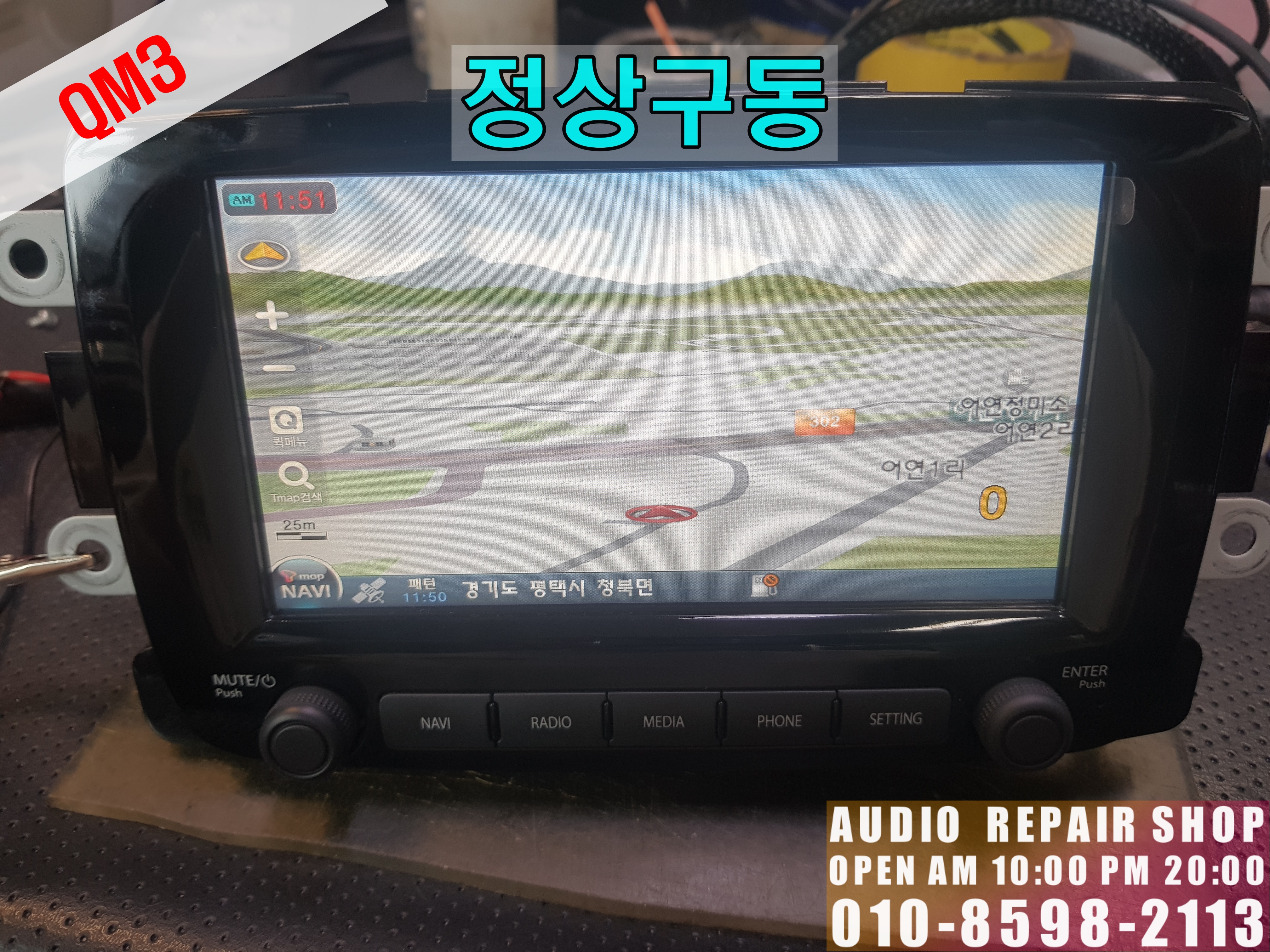

내비게이션화면도 정상동작

또 머가 있더라....

차량의 카메라가 연결될 경우

정상동 작할지의 테스트를 진행한다.

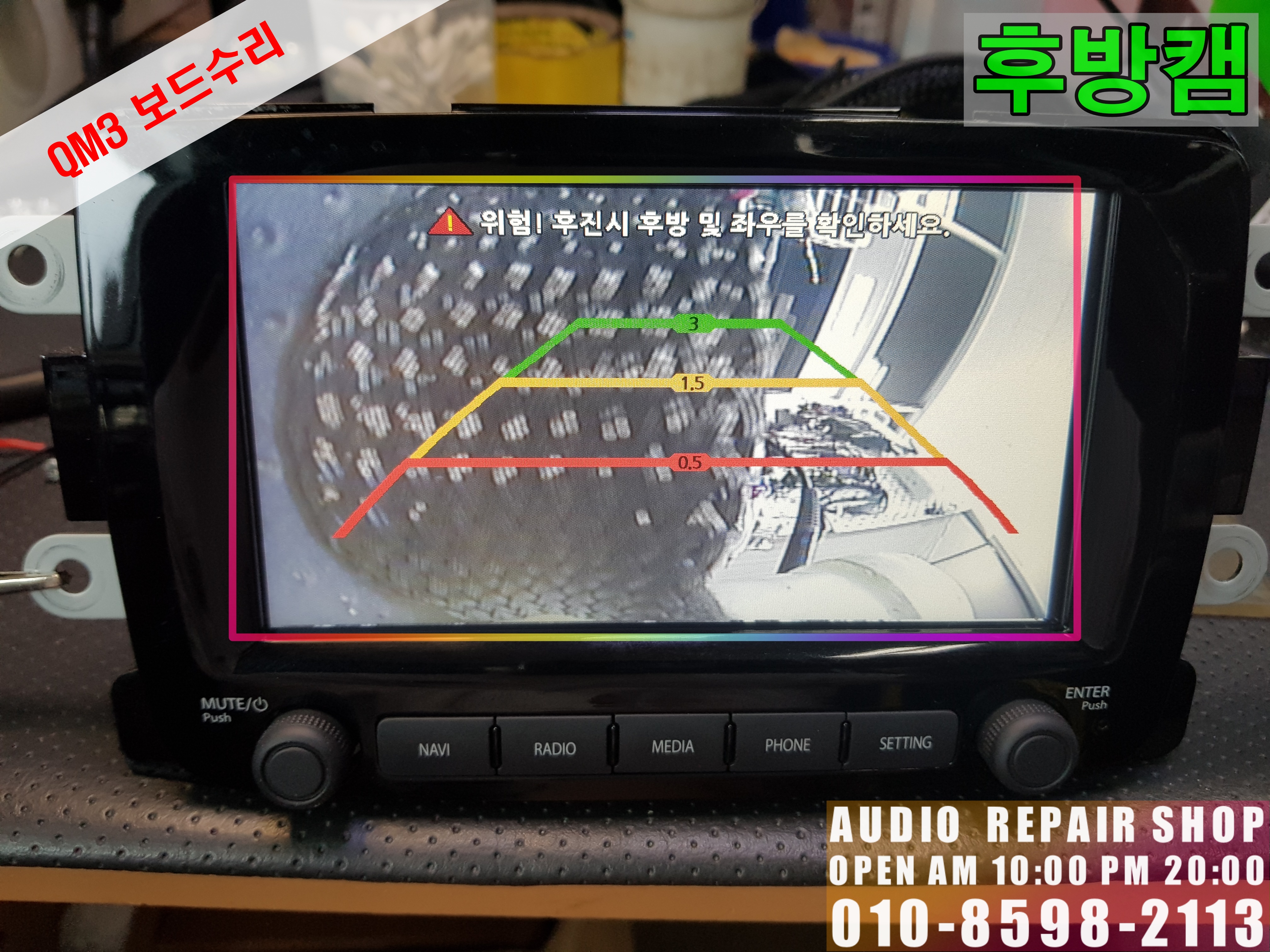

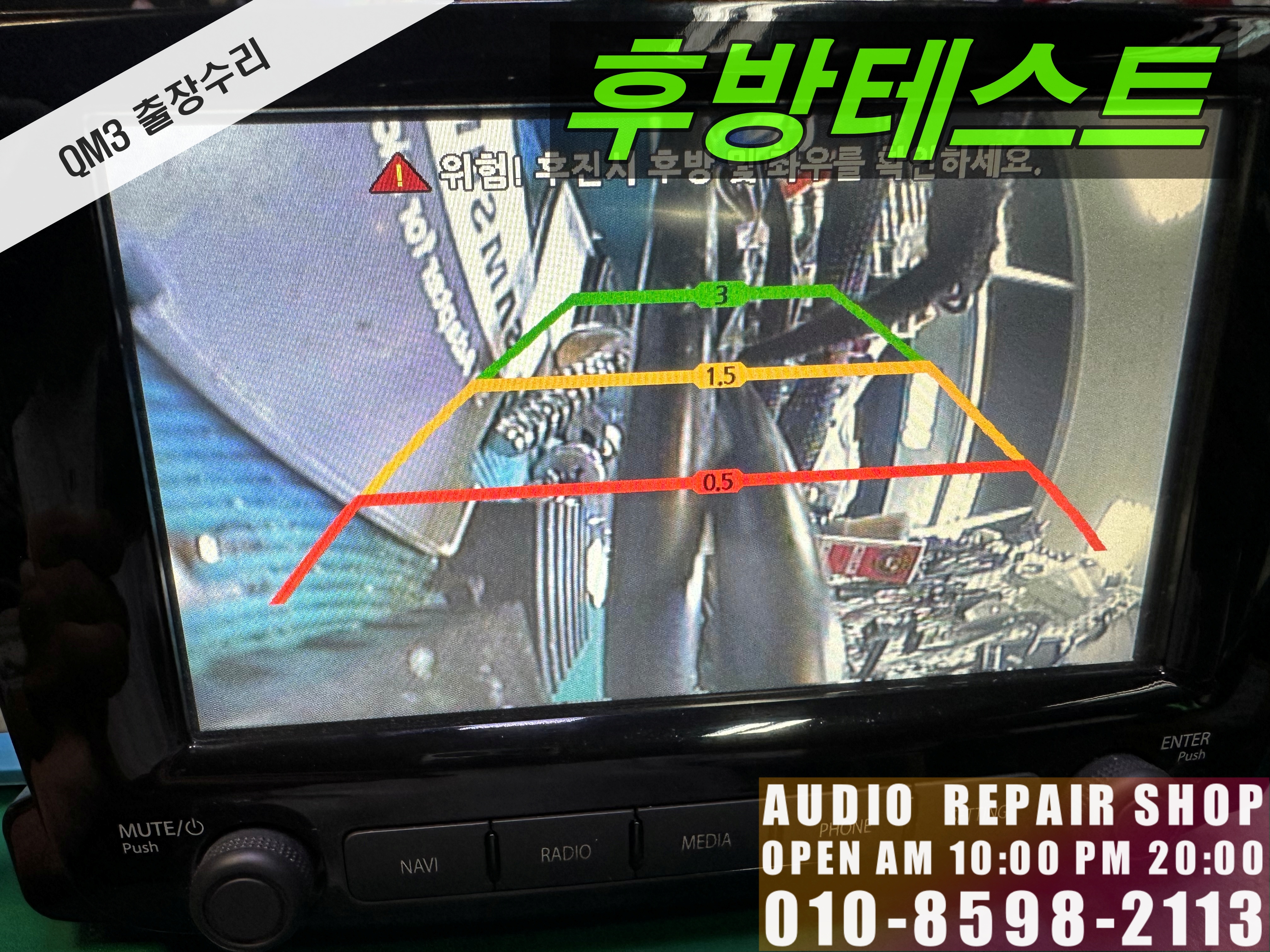

후방입력 시 후방화면 정상동작한다.

QM3의 스마트커넥트라이트 AVN는 방문즉시 수리가 가능하다.

수리시간은 1시간 남짓이며, 이와 같이

오디오만 탈거해 택배수리를 요청할 수 있다.

택배수리는 오고 가고 받는 데까지 3~4일이 소요된다.

르노삼성코리아

오디오, 내비게이션 수리전문업체

카스토리 수리마스터입니다.

르노코리아의 대표적인 차량으로 QM3가 있습니다.

가성비, 가연비가 맞을 정도로 연비 또한 최강인 차량입니다.

그런데, 사용하다보면 오디오가 고장이 나곤 합니다.

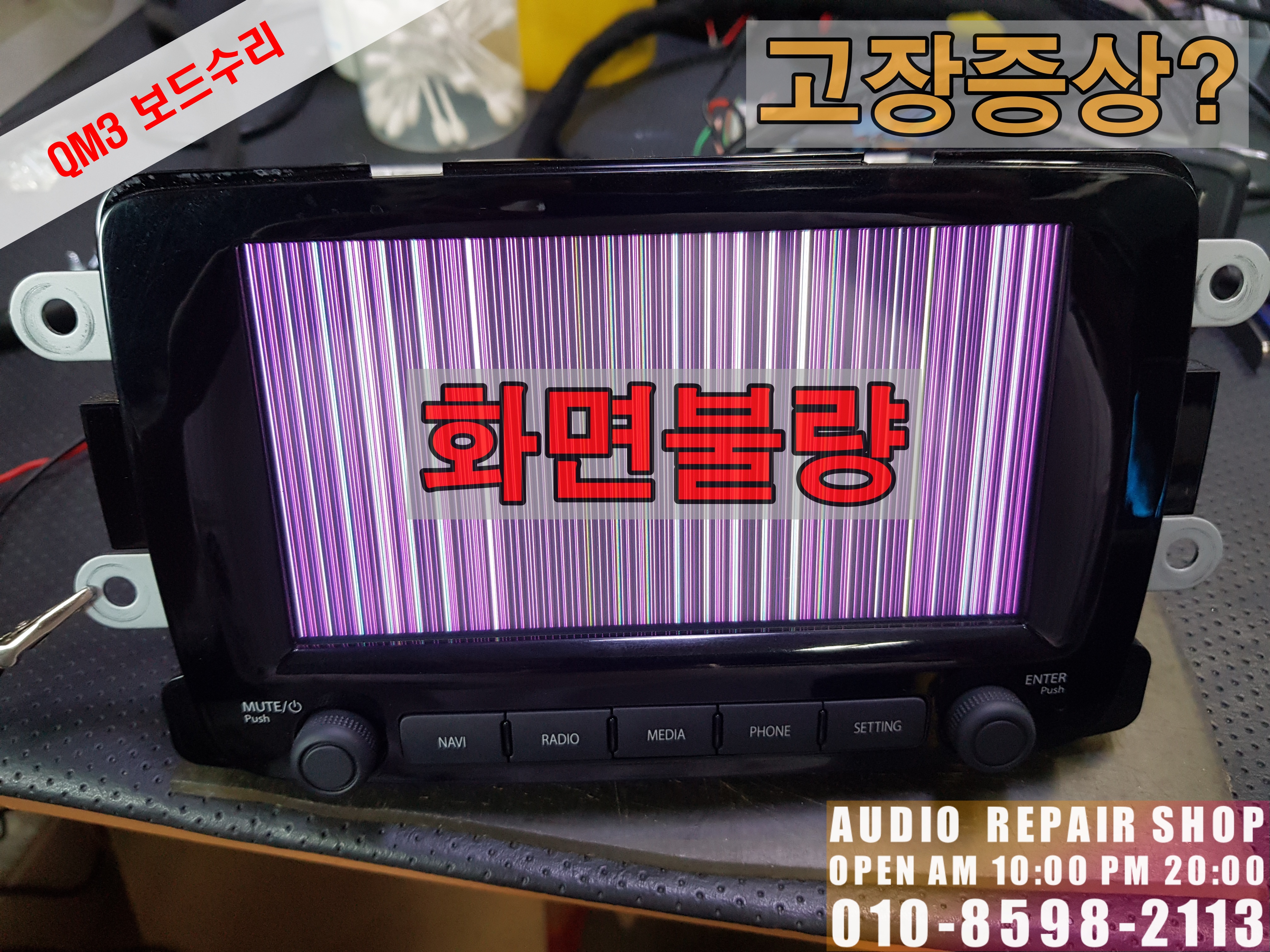

QM3 오디오 고장증상

1. 화면이 켜지지 않는다.

2. 오디오기능이 동작하지 않는다.

3. 후방카메라도 안된다.

그냥, 사망하신 오디오!! 수리는 가능할까?

간단하게 퓨즈가 나갔으면 좋으련만

퓨즈만 나간경우는 1%도 되지 않는다.

그렇다면, 어떤게 고장이 났을까? 그것은 바로 오디오

내비게이션이 고장이 난 것이다.

죽은 오디오, 내비게이션을 살리긴 위해선

메인보드를 수리해야 한다.

부품교환을 한다면 오래 사용할 수 있다.

QM3차량의 오디오를 신속하고

정확하게 탈거를 진행한다.

드라이버, 헤라만 있다면 가능하다.(별 T20필요)

수리실에서 전원을 인가해보지만 역시나 켜지지 않는 화면

어떻게 해야 할까?

본체에서 메인보드만 적출하는 과정이 필요하다.

메인보드에서 고장 난 칩셋을 교체하는 과정이다.

전문 BGA리웍장비를 이용하여

사람이 할 수 없는 정확한 온도값으로 수리를 진행한다.

그렇다면 어떤 부품이 나가는 걸까?

대부분은 CPU IC가 고장 나게 된다.

컴퓨터의 CPU를 생각하면 쉬울 것 같다.

고장 난 CPU를 제거하고, 세척하고, 메인동판이 떨어지지 않도록 조심한다.

신품 CPU로 교체를 진행한다.

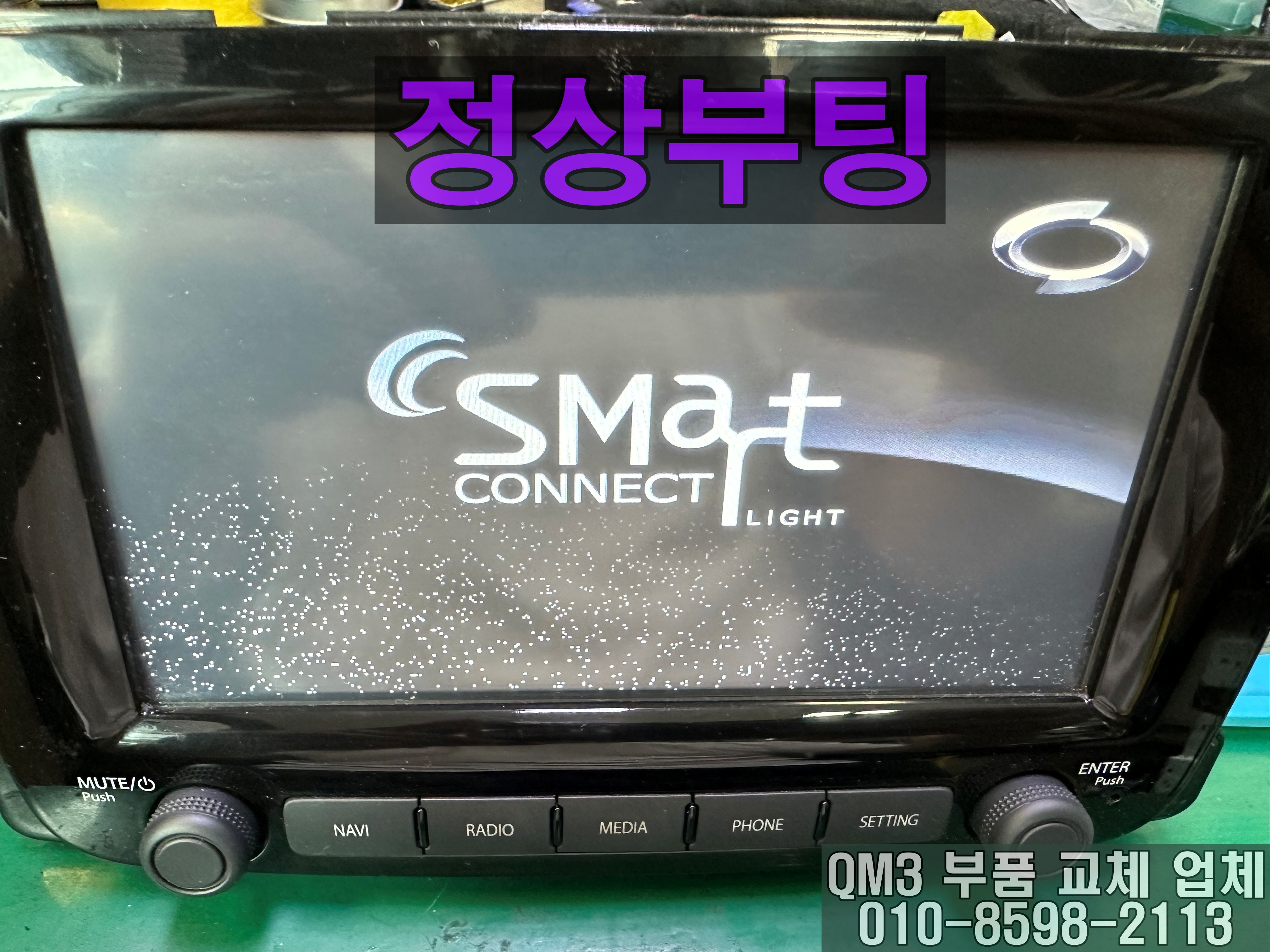

정상부팅 중인 QM3 순정오디오이며

이 모델은 NAVI버튼이 있는 내비 있는 사양이라고 보면 된다.

NAVI버튼자리에 RADIO만 있다면 내비가 없는 모델이라고 보면 된다.

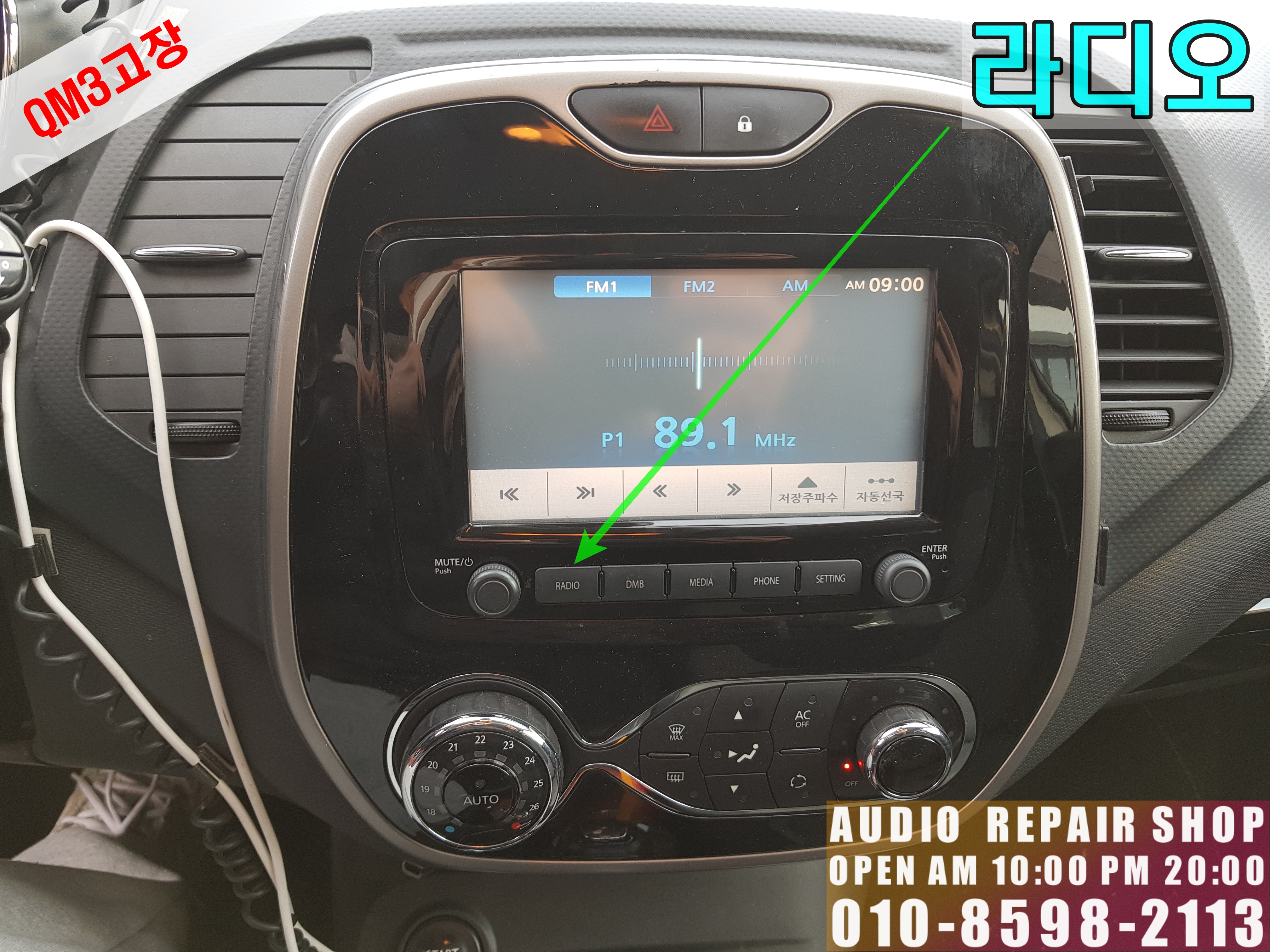

라디오도 정상동작하는걸 화인 하고,

후방카메라도 정상 입력되는지 확인한다.

간혹, CPU를 교체하더라도 후방카메라가 안 되는 경우가 발생하기에

테스트는 꼭 진행한다.

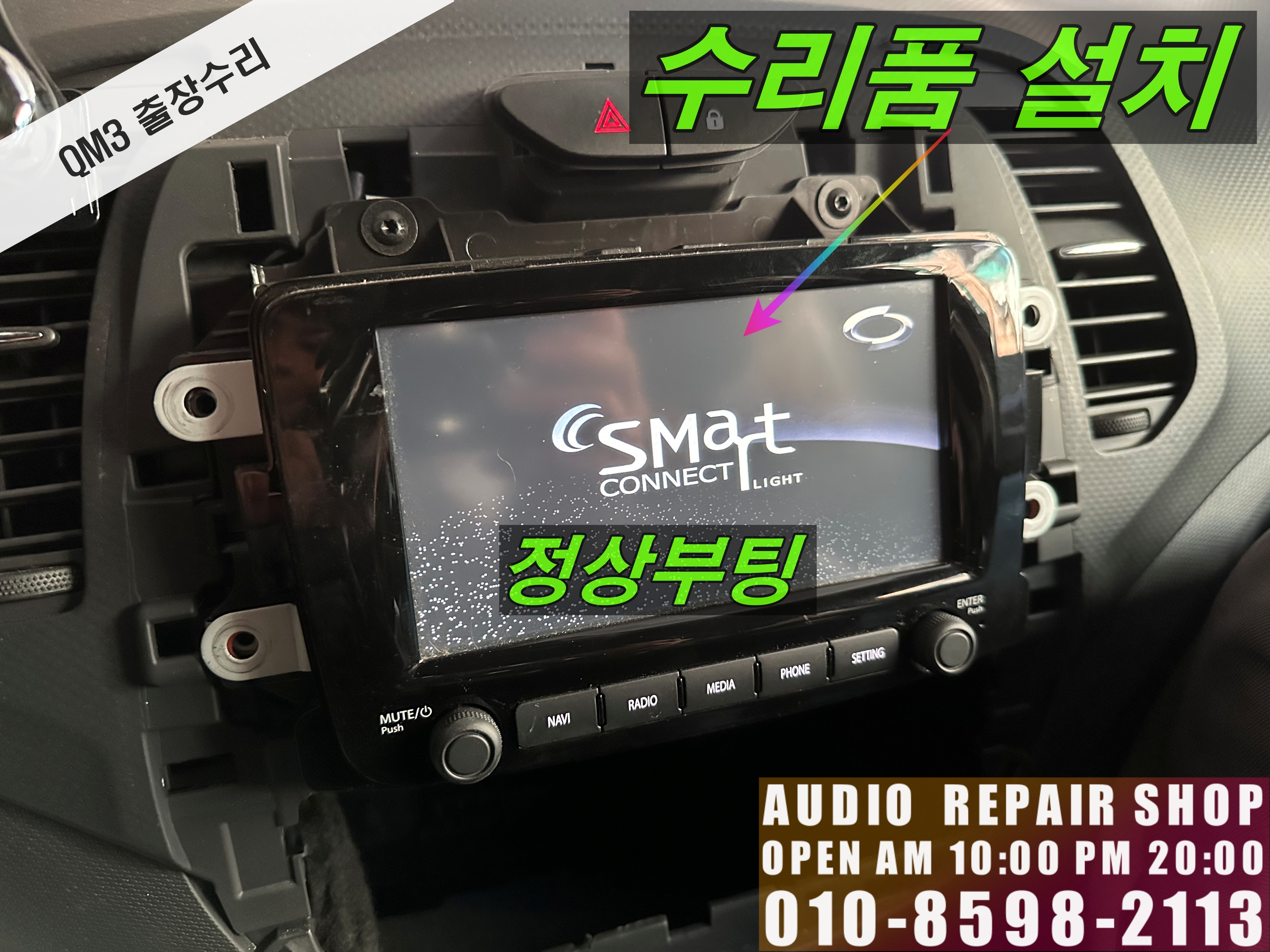

QM3차량으로 이동해

탈거의 역순으로 조립을 진행한다.

조립은 더 쉽다^^

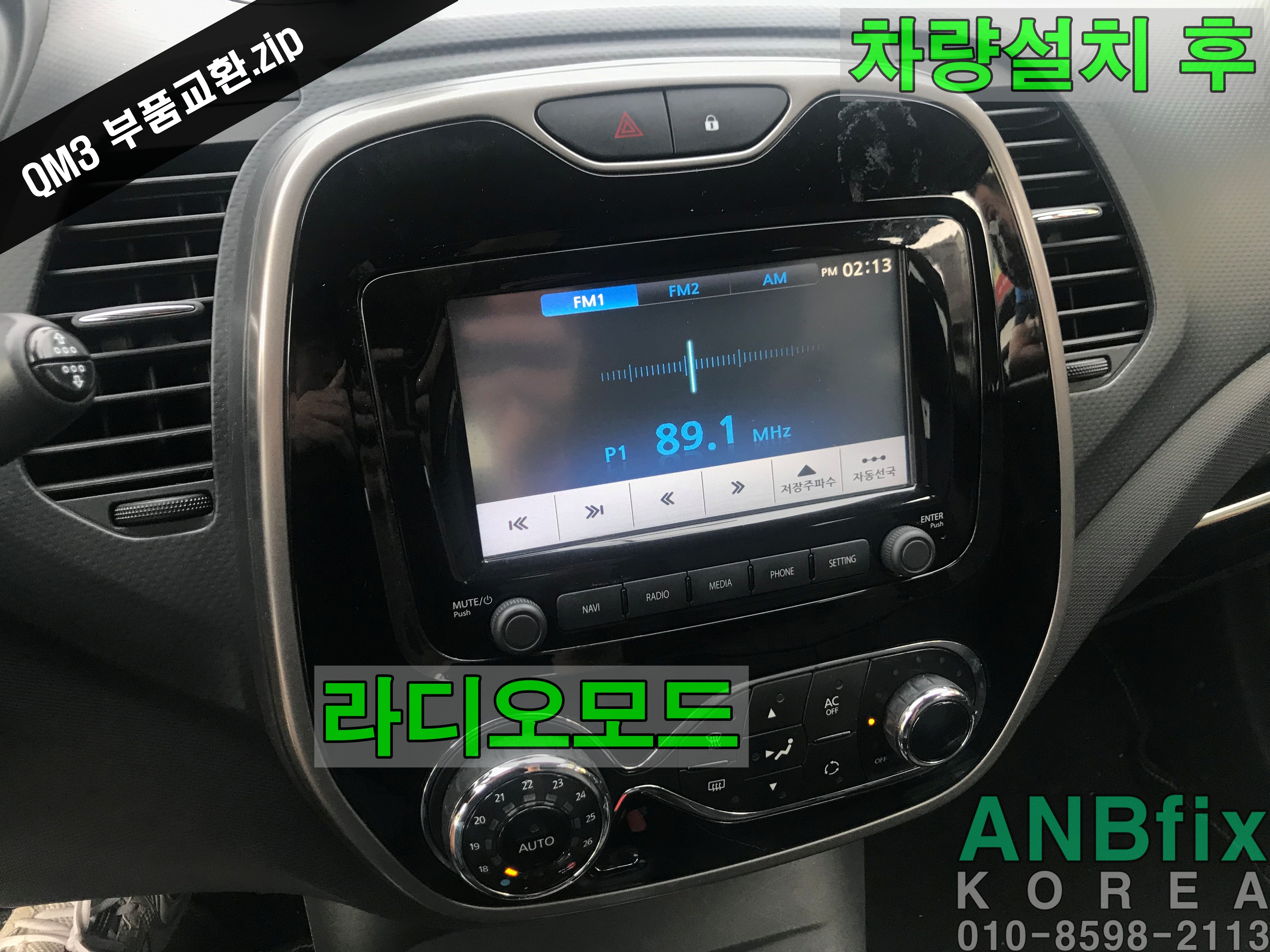

라디오 주파수 설정 및 사운드가 정상인지 파악한다.

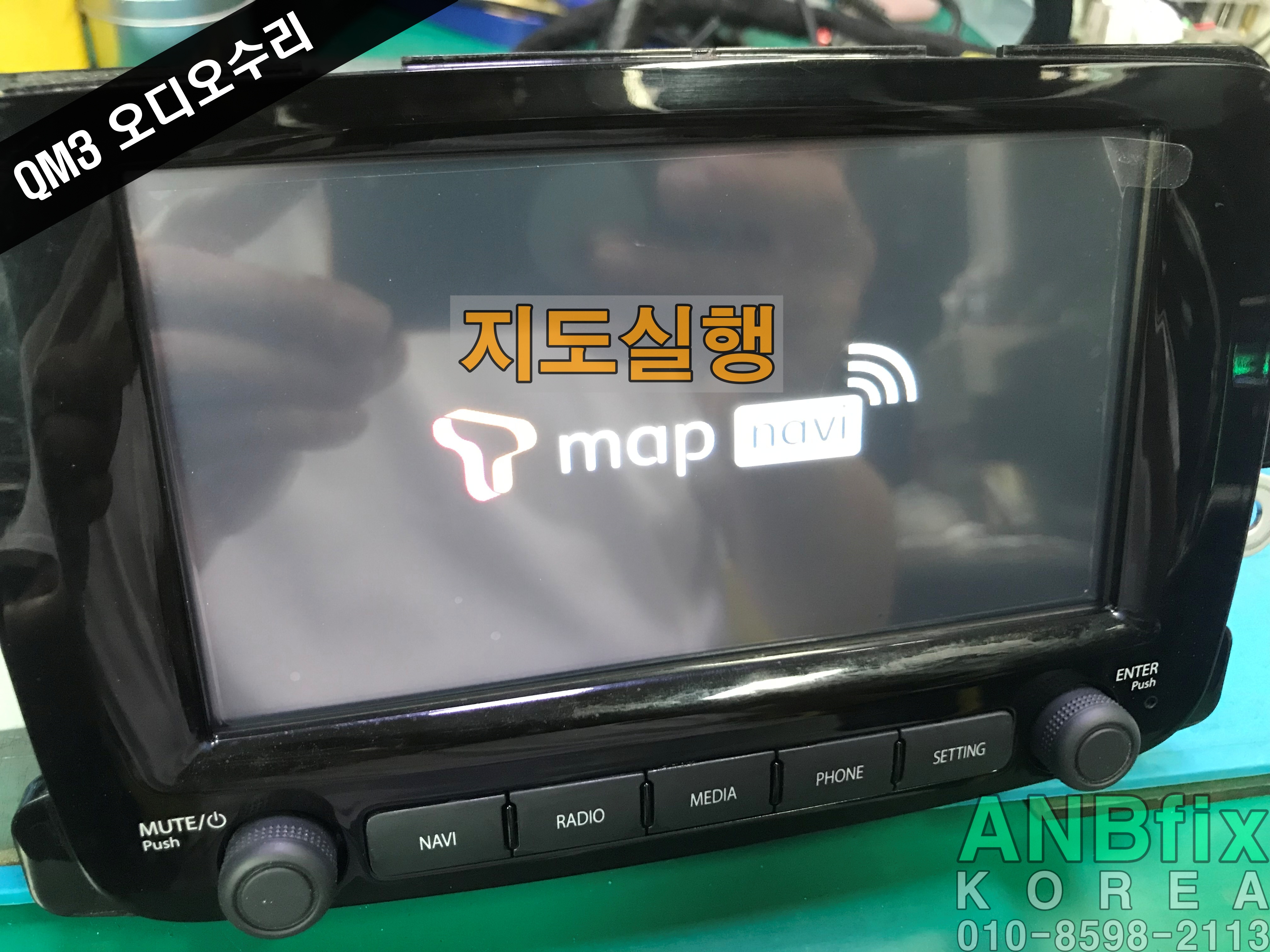

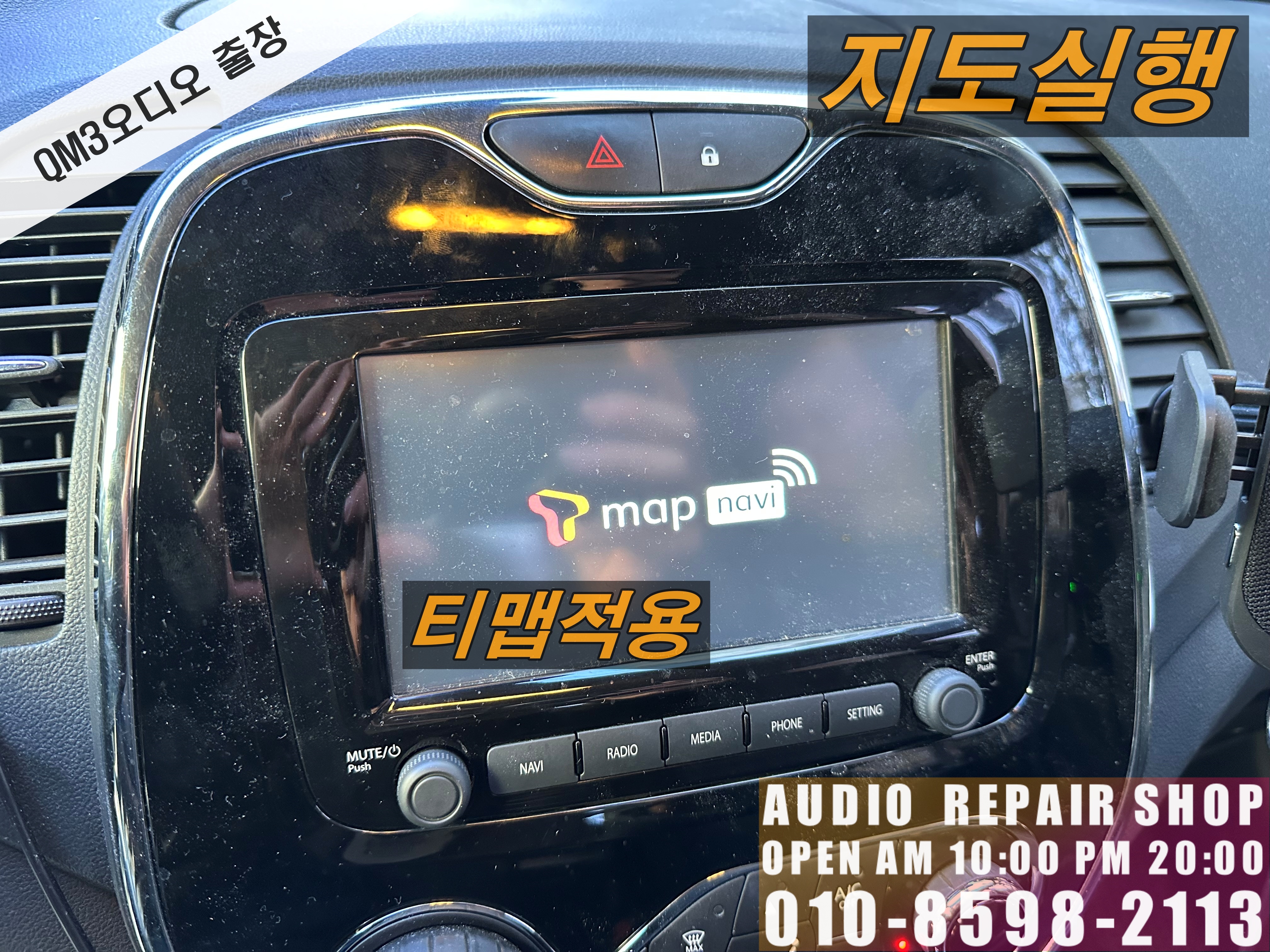

내비버튼을 눌러 지도를 실행시켜 본다.

티맵이 내장된 QM3오디오는 메모리에 업그레이드를 하여 사용할 수 있다.

업그레이드는 언제까지 가능할까?

불행하게도 23년을 마지막으로 더 이상 지도업그레이드는 받을 수 없다.

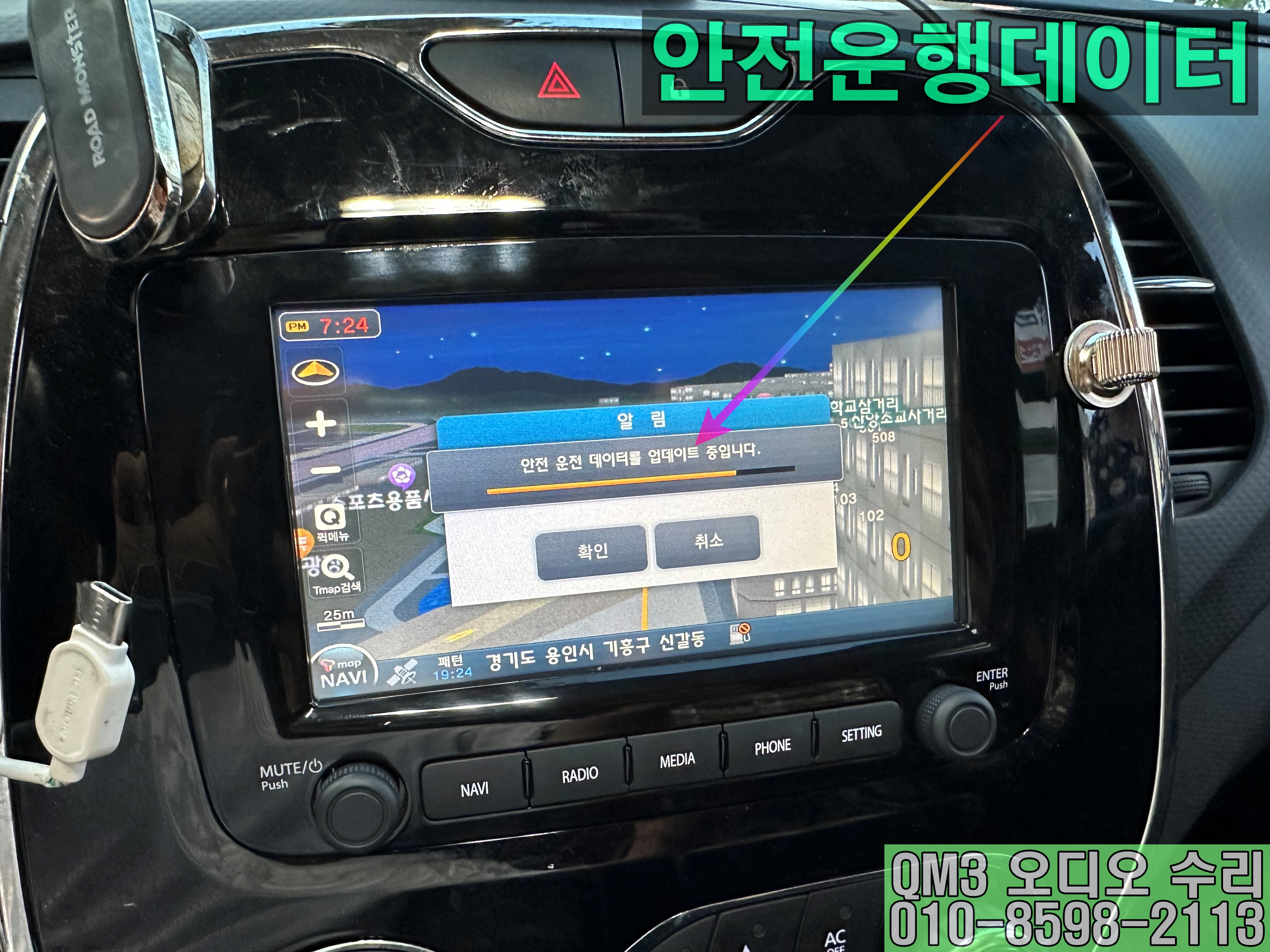

DMB안테나를 통해 안전운행데이터는 쭈욱 제공된다.

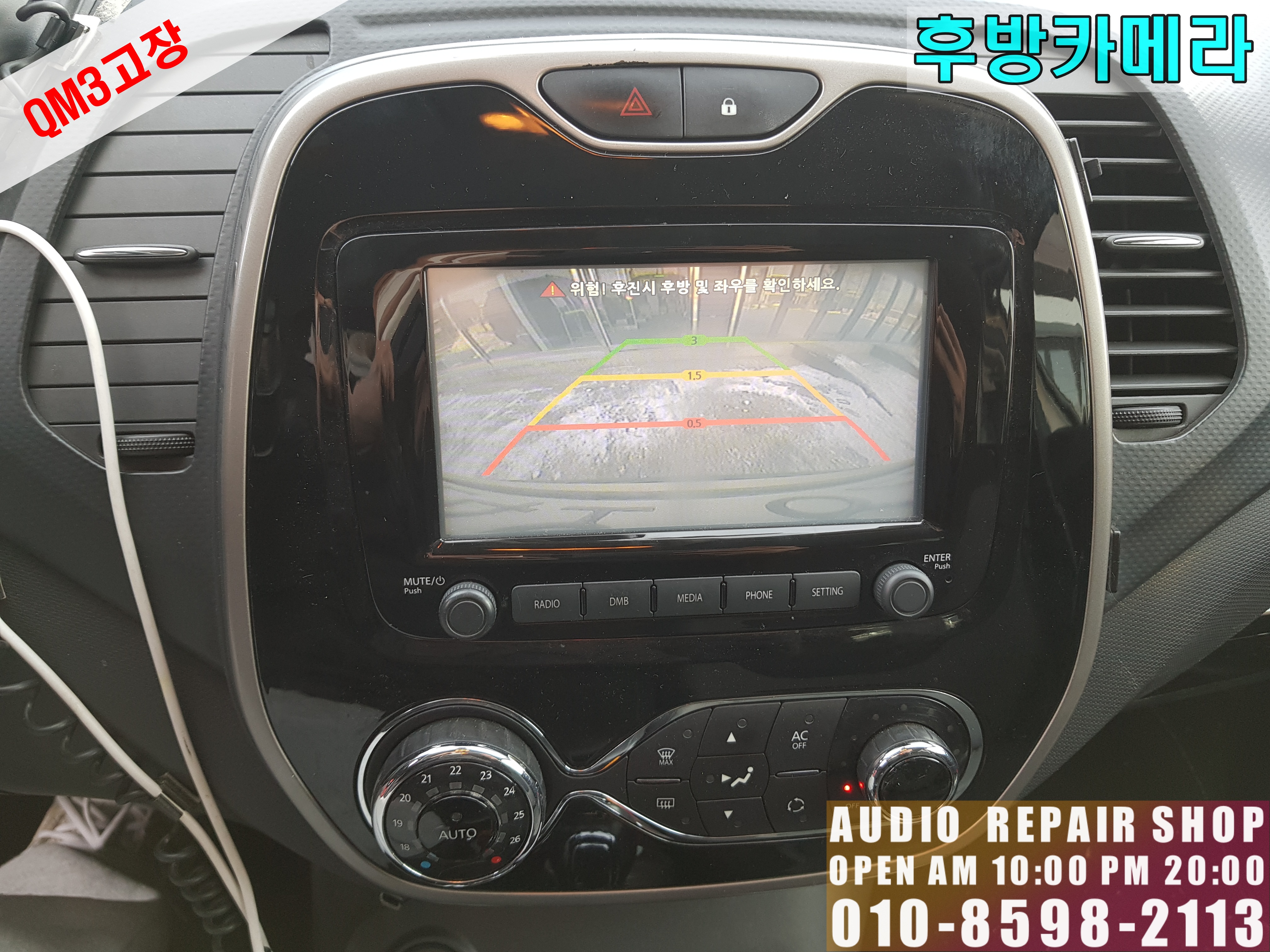

차량의 순정후방카메라도 정상동작하는 걸 볼 수 있다.

QM3의 오디오수리는 한 시간 정도면 부품교체가 가능하다.

언제든지 예약 후 방문하시면 수리서비스를 받으실 수 있다.

지방, 산간, 제주도에서는 택배수리를 요청하자.

부품교체로 오래 쓰자.

QM3

Smart connect light

J87K-N3000K

QM3 순정 내비게이션 수리전문업체

카스토리 수리마스터입니다.

QM3오디오가 죽었다. 어떻게 하면 오래 사용할 수 있을까?

이번이 처음도 아닌데 말이다.

오디오는 둘째치고, 후방카메라도 볼 수 없으니

답답해 죽을지경이다.

QM3 고질병이라는데? 수리받아도 될까?

물론이다. 어떻게 수리하는지가 중요하다.

수리할 것인가, 교환할 것인가

이것이 문제로다.

현실적이라면 수리? 해서 사용하는 것이 합리적인 방법이다.

제품을 분해한다. 점검시작!!

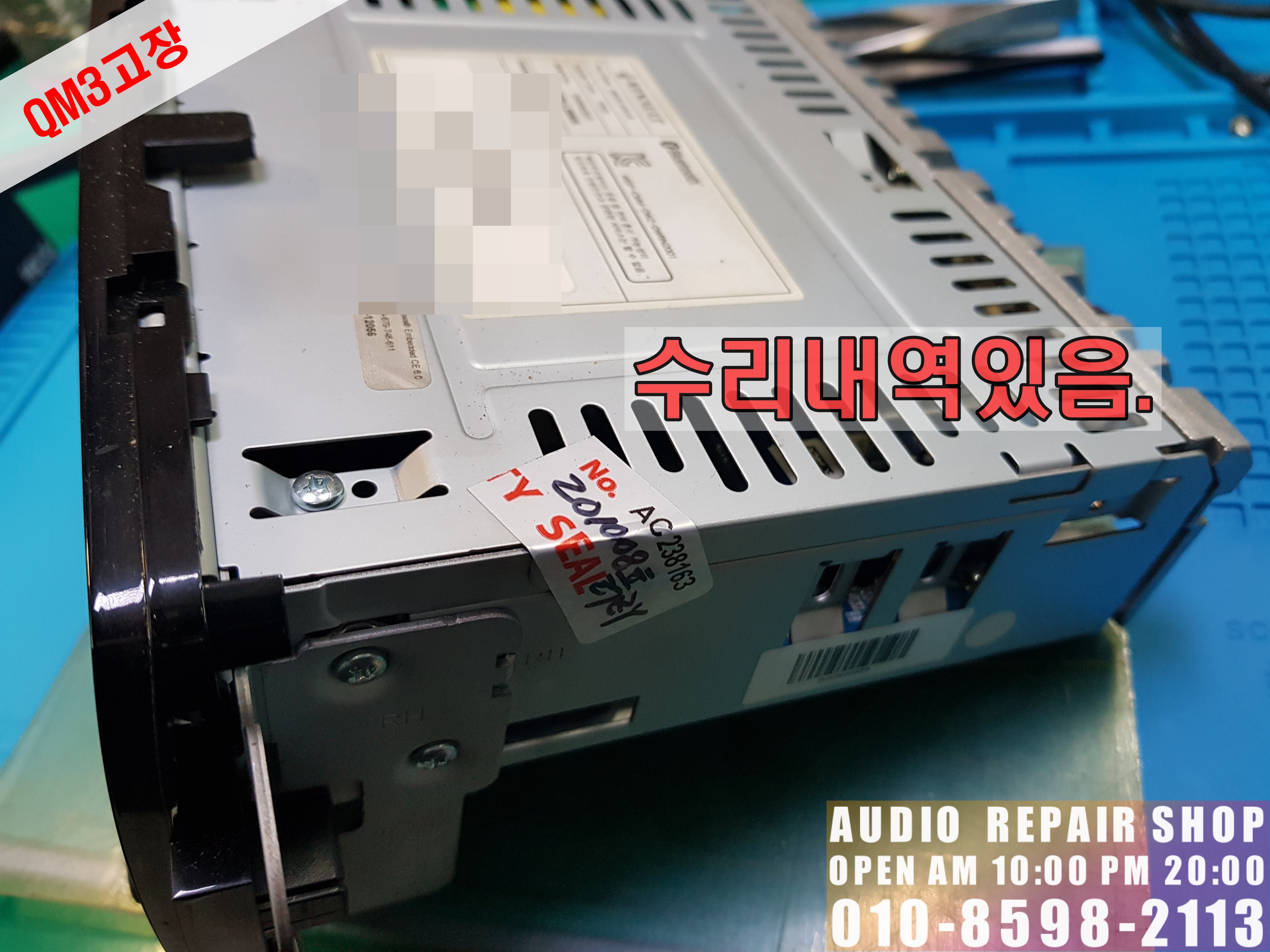

수리이력이 있다. 어디서 어떻게 수리되었을까?

비밀리에 수리실에서 수리 후 완료되었다고 수리비를 지불하였다.

그런데 웬일,,, 얼마사용을 못하는 것이다.

이래서 고질병이라고 하는 것인가? 궁금하다.

보드점검결과는 참담하다.

교체되어야 할 부품이 임시수리로 갈색이 되었다.

그 밖의 회로에는 문제가 없는지 점검한다.

친절하게도 전원단자의 배선도가 보인다.

전원을 인가되는데 화면이 켜지지 않는다.

오디오가 죽은 것이다.

회로에는 문제가 없으며

교체되어야 할 핵심부품을 신품으로 교체처리하였다.

전문장비를 이용한 수리는 물론이며

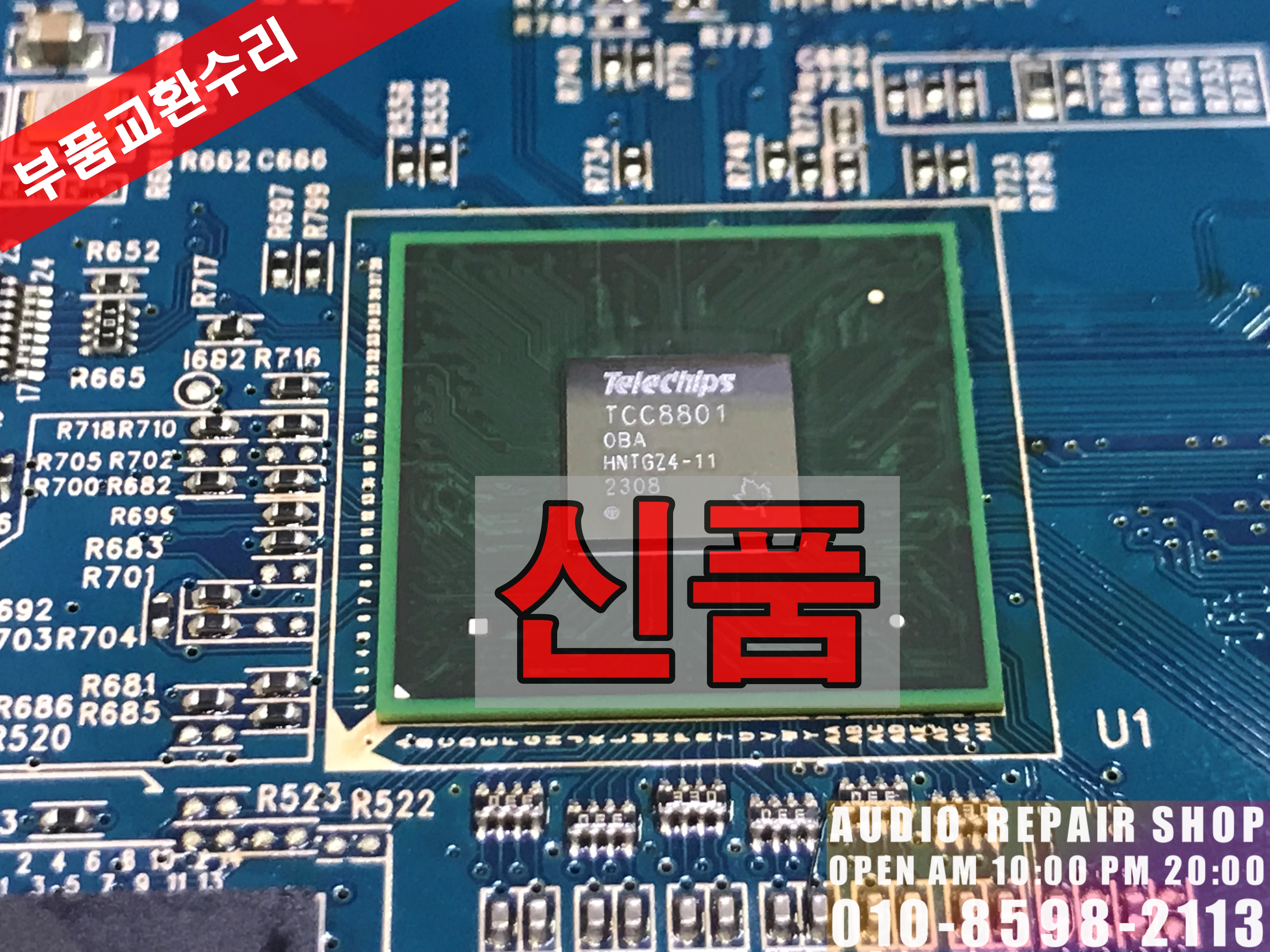

신품 CPU, 고품 CPU는 색상부터가 다르다.

초록초록하지 않다면, 열대미지를 줘서 살려준 것이라고 보면 된다.

CPU교체가 완료되었으니

조립 후 상태를 점검한다. 부팅을 시작한다.

그 작은 부품하나 교체했을 뿐인데 이렇게 살아나다니 신기하다.

이 제품은 NAVI버튼이 있는 내비사양으로 보면 된다.

내비버튼이 없는 모니터도 있으며, 부품 몇 가지가 빠진 오디오로 보면 된다.

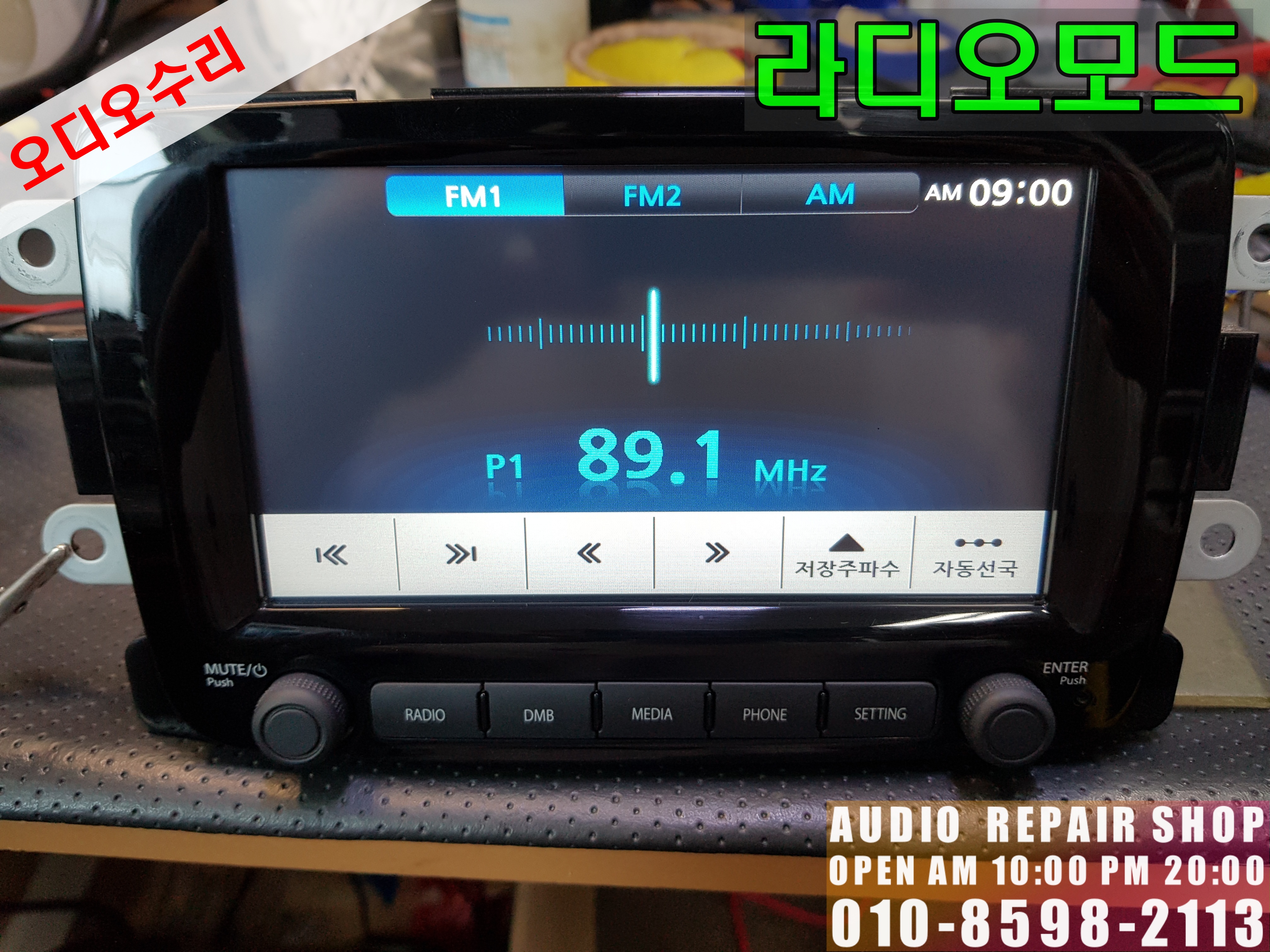

라디오가 정상동작한다.

주파수설정은 물론이며, 볼륨 업/다운까지 정상이다.

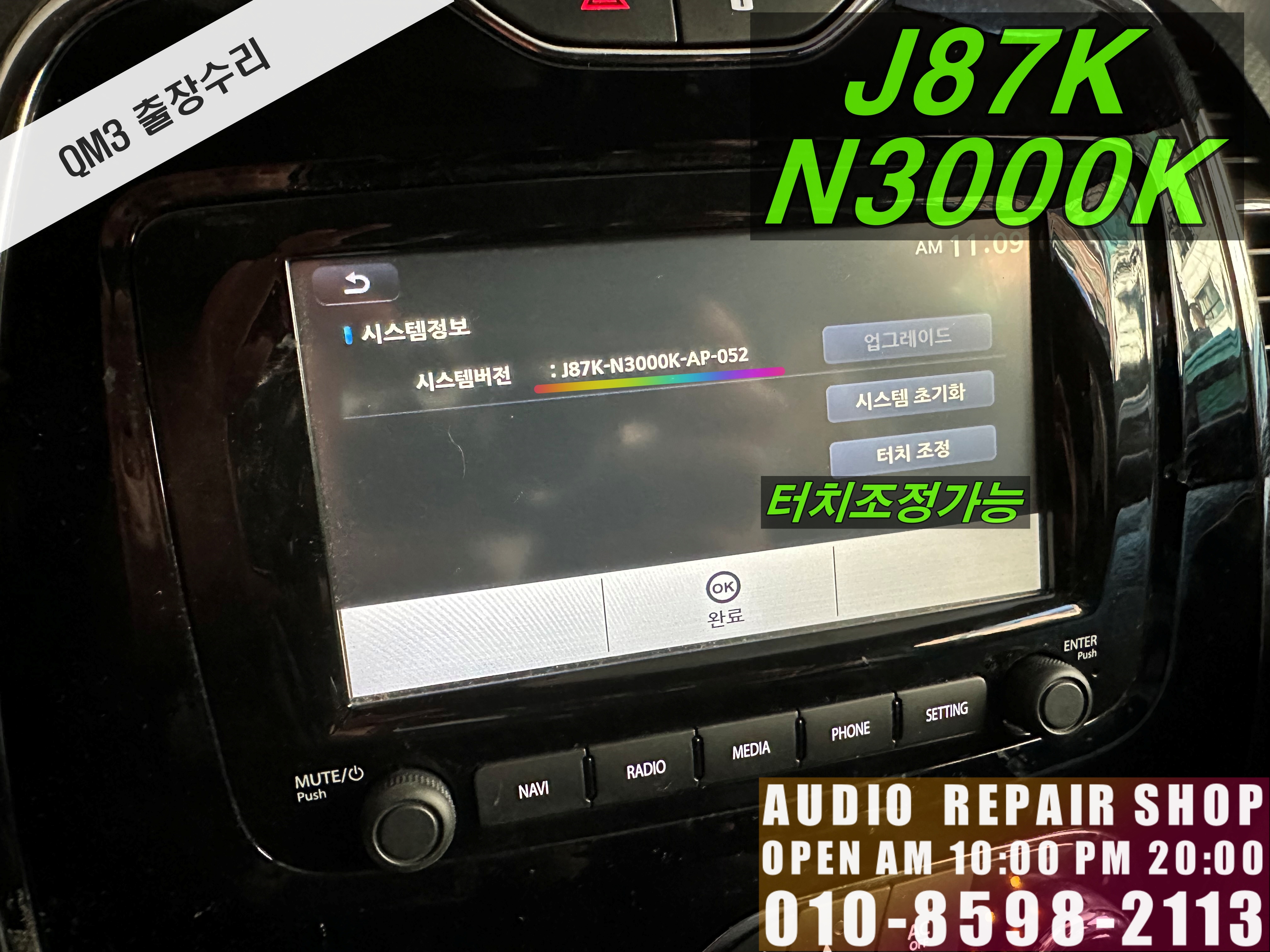

시스템정보의 터치조정을 이용해

화면보정이 가능하다.

이 메뉴는 최신업그레이드가 진행되면

생성되는 메뉴라 볼 수 있다.

블루투스는 사용하던 그대로 쓰면 된다.

지도는 Tmap이며, 우리가 사용하는 스마트폰의 티맵과는 차이가 있다.

SD카드에 업그레이드해 사용하는 모델이다.

23년도 마지막으로 업그레이드 지원을 하지 않는다는

슬픈 소식이 들려온다.

Tmap에서 왜 지원을 종료했는지 알 수 없다.

르노삼성자동차에서, 르노코리아로 변경되면서일까?

동일한 모델이 들어간 것도 2018년도까지는 판매되었을 텐데

마지막을 기점으로 10년은 제공해야 되지 않을까?

후방카메라용으로 사용해야 할까?

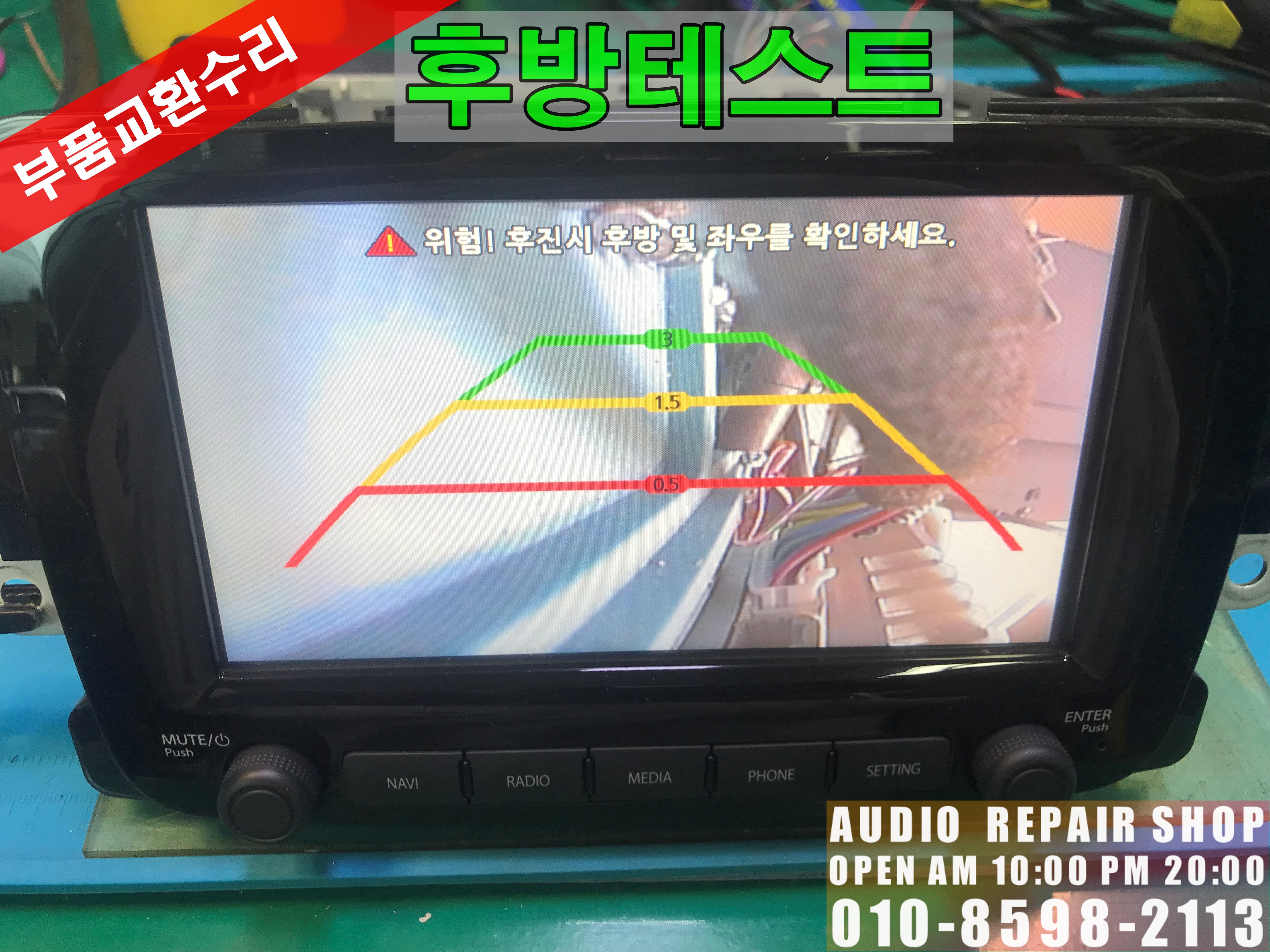

후방테스트를 거쳐 후방카메라 인식에는 문제가 없음을 확인한다.

QM3 순정내비, 오디오수리는 역시 카스토리

방문 시 점검 후 바로수리 가능하며

방문이 어렵다면, 택배수리 및 출장수리를 요청하실 수 있다.

차량 : QM3 2017

모델 : 스마트커넥트 라이트(J87K-N3001K-P)

대표적 고장증상 : 오디오기능먹통(화면, 내비, 후방카메라)

안녕하세요.

르노 QM3 오디오 서비스센터

카스토리 수리마스터입니다.

QM3차량의 오디오 불량에 대해 얘기해 보죠.

고질적?으로 고장 나는 것 같은데 그런가요?

네 맞습니다. 고장이 많은 건 사실입니다.

왜냐? 합리적인 판매가격, 가성비가 뛰어난 차량으로

많은 구입이 있었던 차량입니다.

그만큼 판매가 많이 되었으니

여기저기 오디오고장이 많다는 소문이 있습니다.

또 다른 소문도 있습니다.

수리해도 똑같으니 안드로이드 올인원으로 교환해라?

왜 수리해도 똑같을까요?

정석으로 갈아야 될 거 안 갈고 수리하기 때문입니다.

임시방편으로 수리해 놓고 6개월만 버텨라

기도하는 업체들이 많다는 겁니다.

제대로 된 수리는 한동안 문제없이 사용할 수 있습니다.

수리해 봐야 고장 나니, 중고로 교환해 볼까?

중고로 나오는 연식을 생각해 보자고요.

언제, 어느 차량에서 탈거했는지 모를 제품의

내구성을 믿으시겠습니까?

중고로 교체해 봐야 언제든 또 같은 고장이 생길 수 있습니다.

2중으로 지출이 예상되는 상황입니다.

QM3 오디오 고장증상

1. 화면이 들어오지 않는다.

2. 오디오기능도 동작하지 않는다.

3. 내비게이션이 실행하지 않는다.

4. 후방카메라가 먹통이다.(녹색화면)

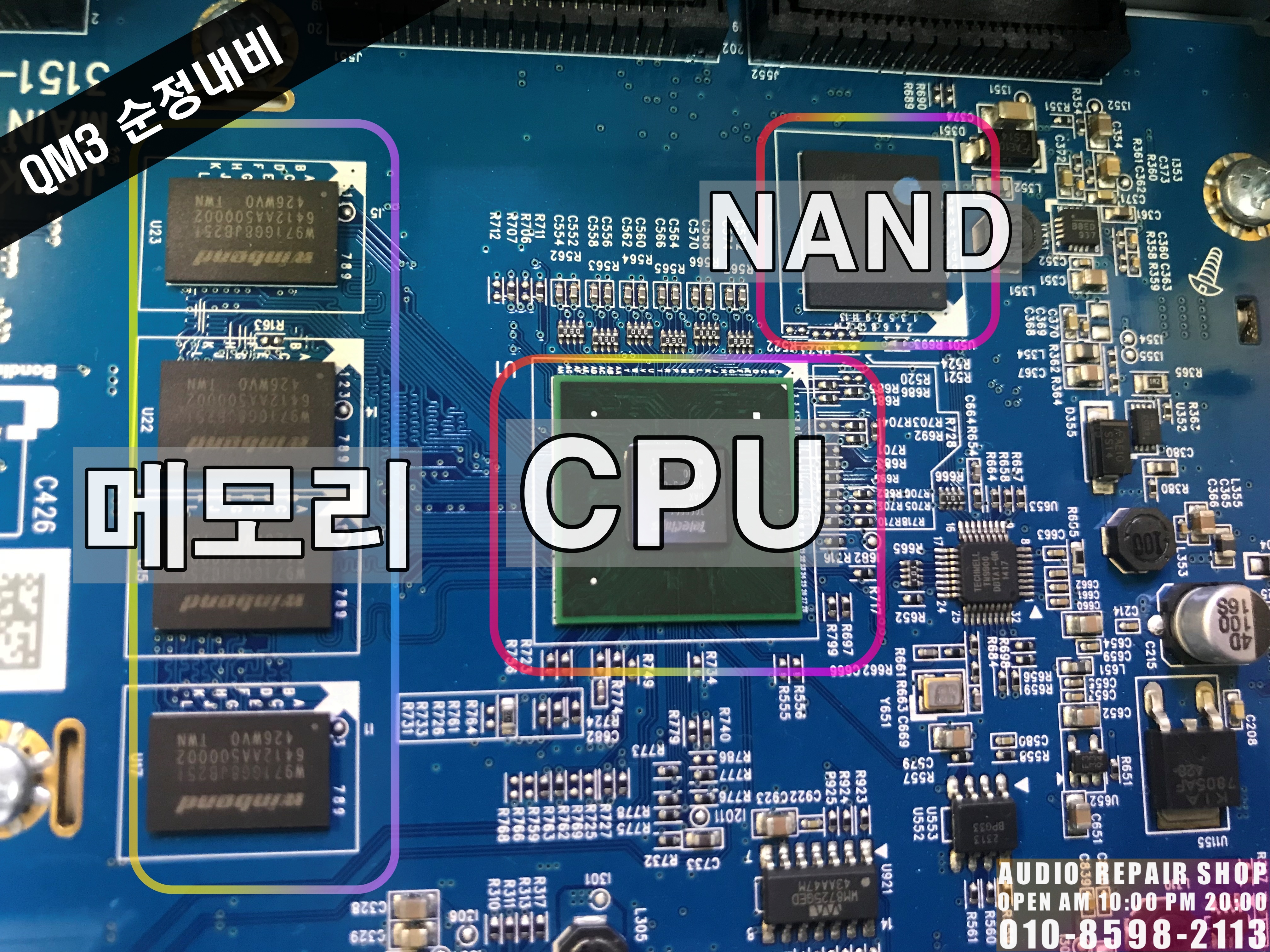

결함 없는 수리방식은 회로를 점검하여

CPU, nand flash, 메모리 등을 교체해야 합니다.

아참, 참고로 Tmap에서 Qm3의 업그레이드를 23년도 말을

마지막으로 업그레이드를 진행하지 않습니다.

업그레이드 프로그램조차 받을 수 없는 상태입니다.

제 블로그를 찾아보시면 링크가 있으실 겁니다.

당분간은 그 링크에서 받을 수 있는 것으로 파악됩니다.

청주에서 도착한 QM3오디오입니다.

업체수리이며, 이와 같은 증상이라면 탈거 후 보내주셔도 됩니다.

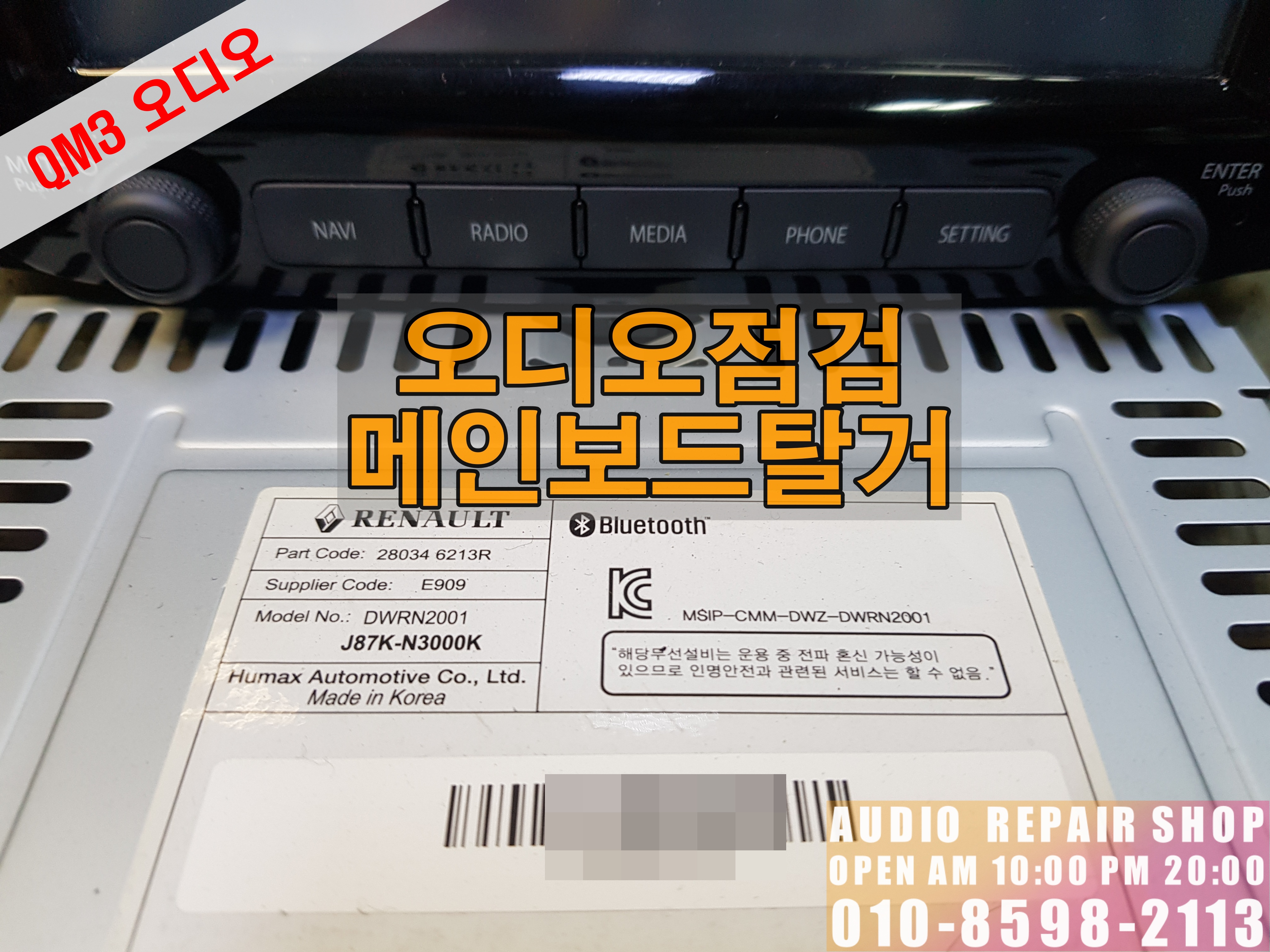

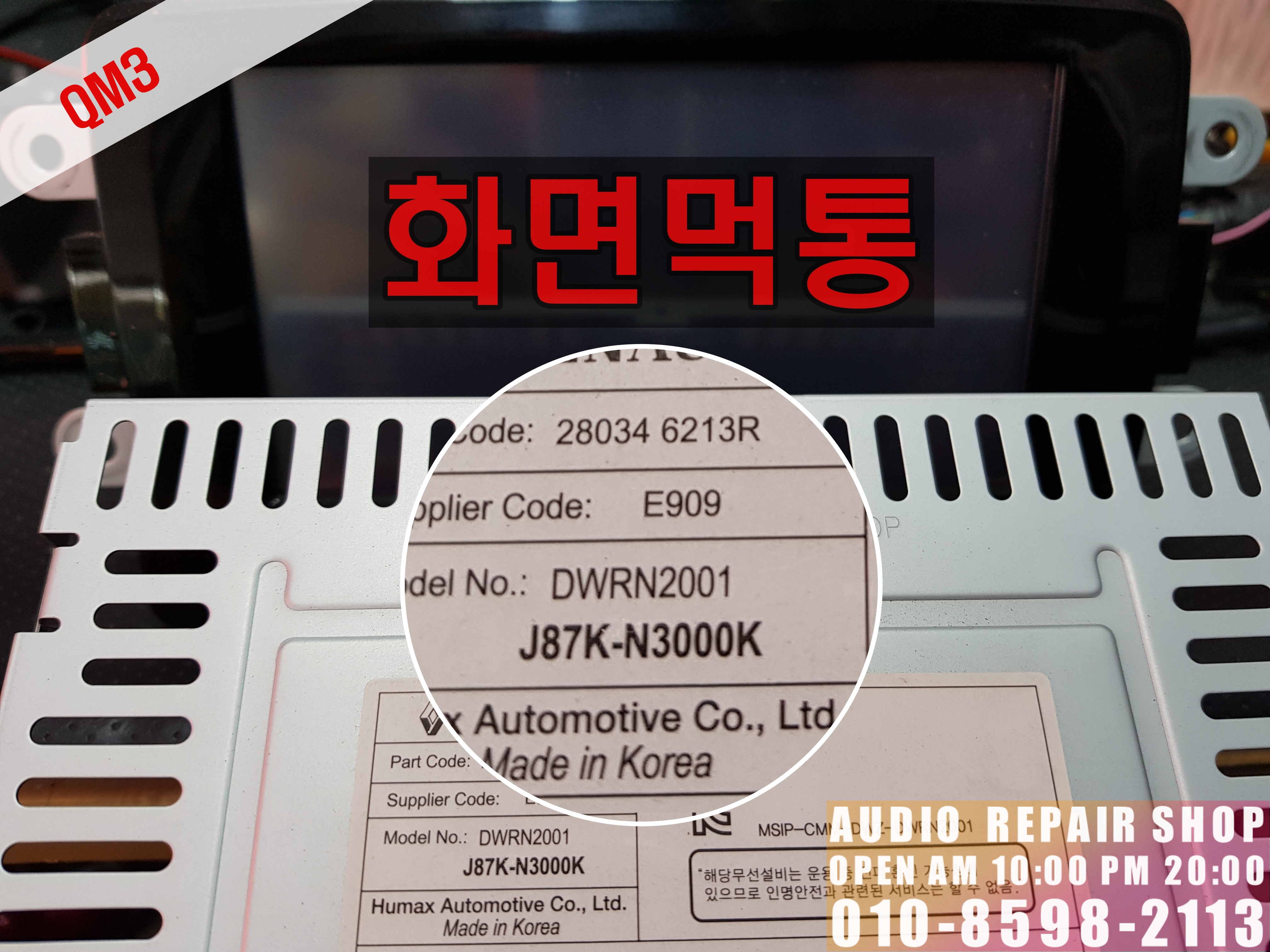

모델넘버로 확인할 수 있는 건,

길어야 6년 정도밖에 안된 오디오라는 겁니다.

DWRN2001

j87k-n3001-p

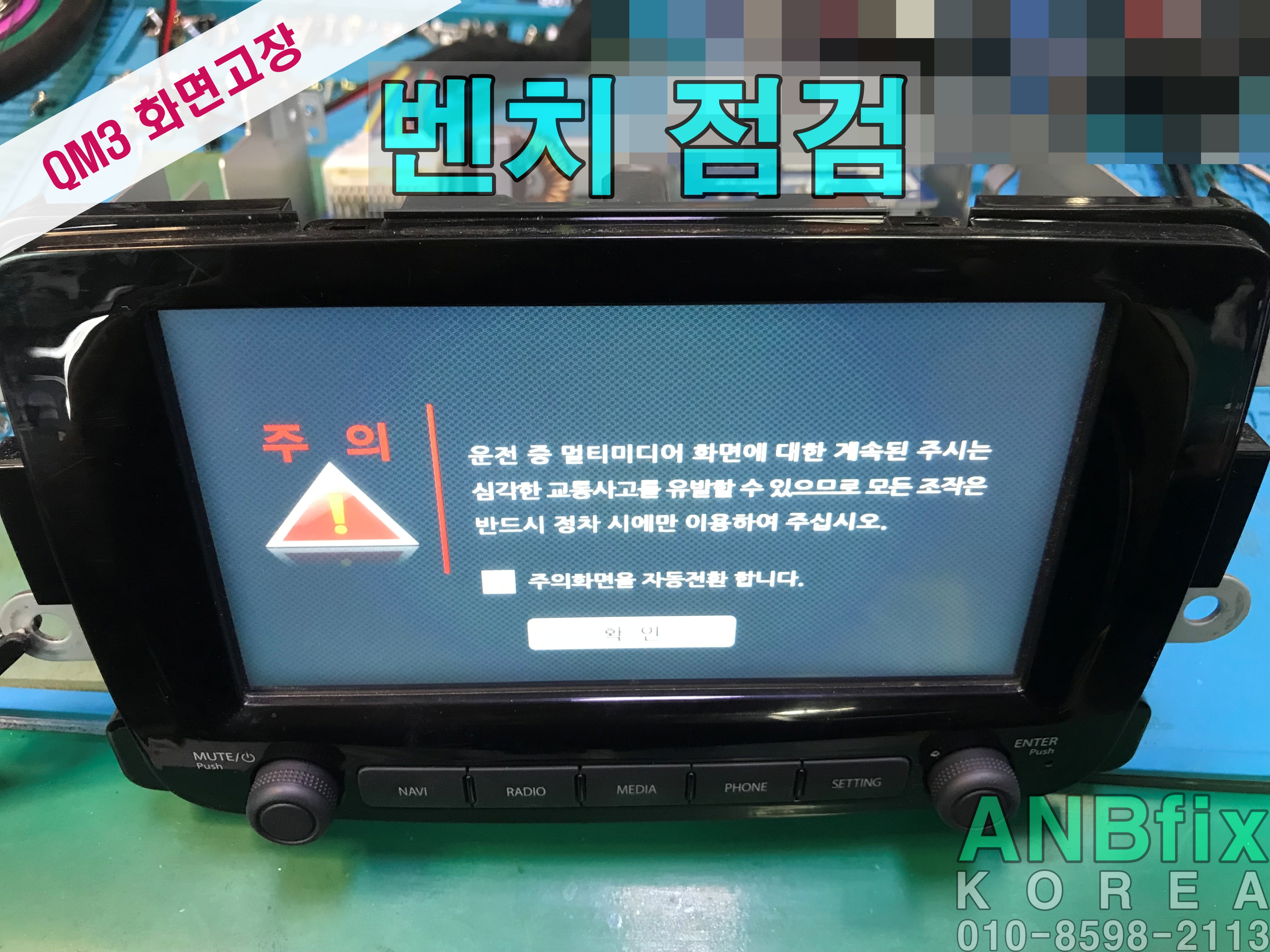

벤치 에이징결과 동일한 오디오먹통증상을

보이고 있습니다.

메인보드를 확인해 보겠습니다.

전원단체크 및 모듈을 점검합니다.

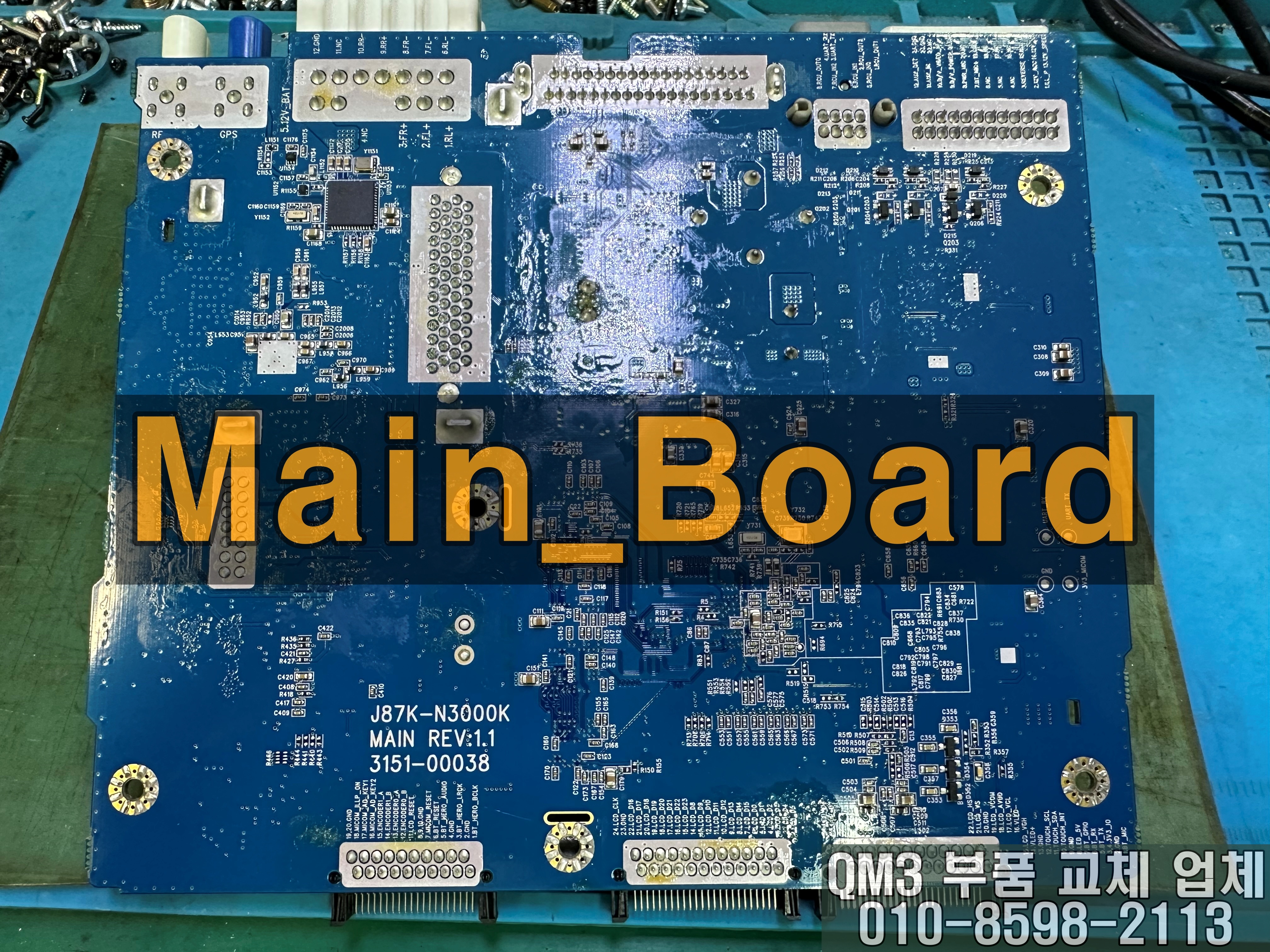

J87K-N3000k 메인보드라는 걸 확인하세요.

BGA칩셋 고장일 경우 칩셋을 교체해야 합니다.

냉납현상으로 인한 열만 주는 수리는

오래 사용할 수 없습니다.

CPU불량으로 확인되면

신품으로 무조건 교환됩니다.

수리가 완료되면 동작테스트를 거치게 됩니다.

전원 인가 하면 부팅시작

기존제품을 수리하기에 기존연결상태는

끊김이 없습니다.

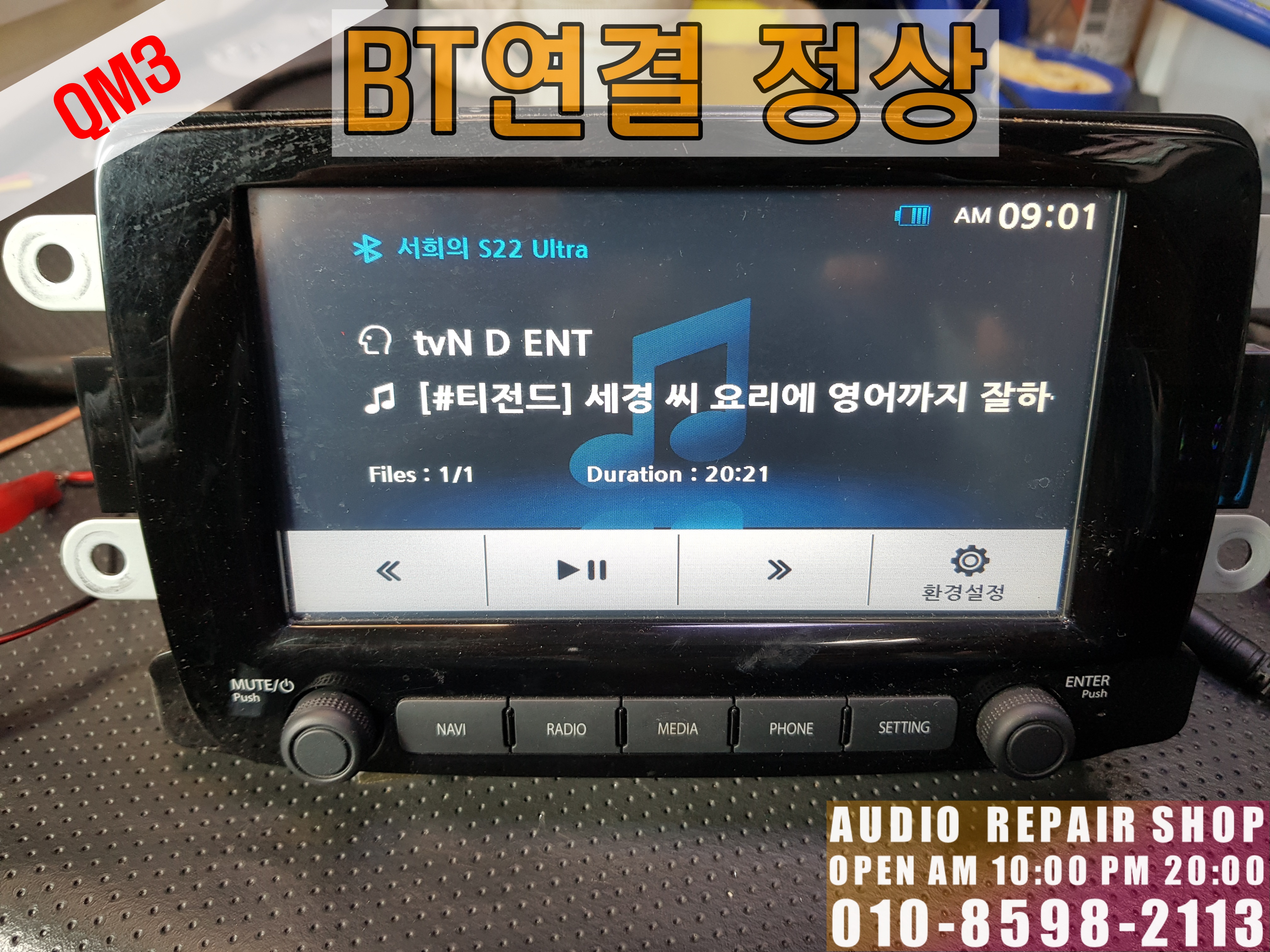

블루투스 연결상태를 확인할 수 있습니다.

지도시행을 해보겠습니다.

Tmap이 탑재된 QM3

업그레이드는 가능할까?

불행하게도 23년도를 마지막으로 제공하지 않습니다.

지도화면입니다.

그 밖의 터치상태를 점검합니다.

QM3보드수리는 역시 카스토리입니다.

믿고 받기는 업체가 되겠습니다.

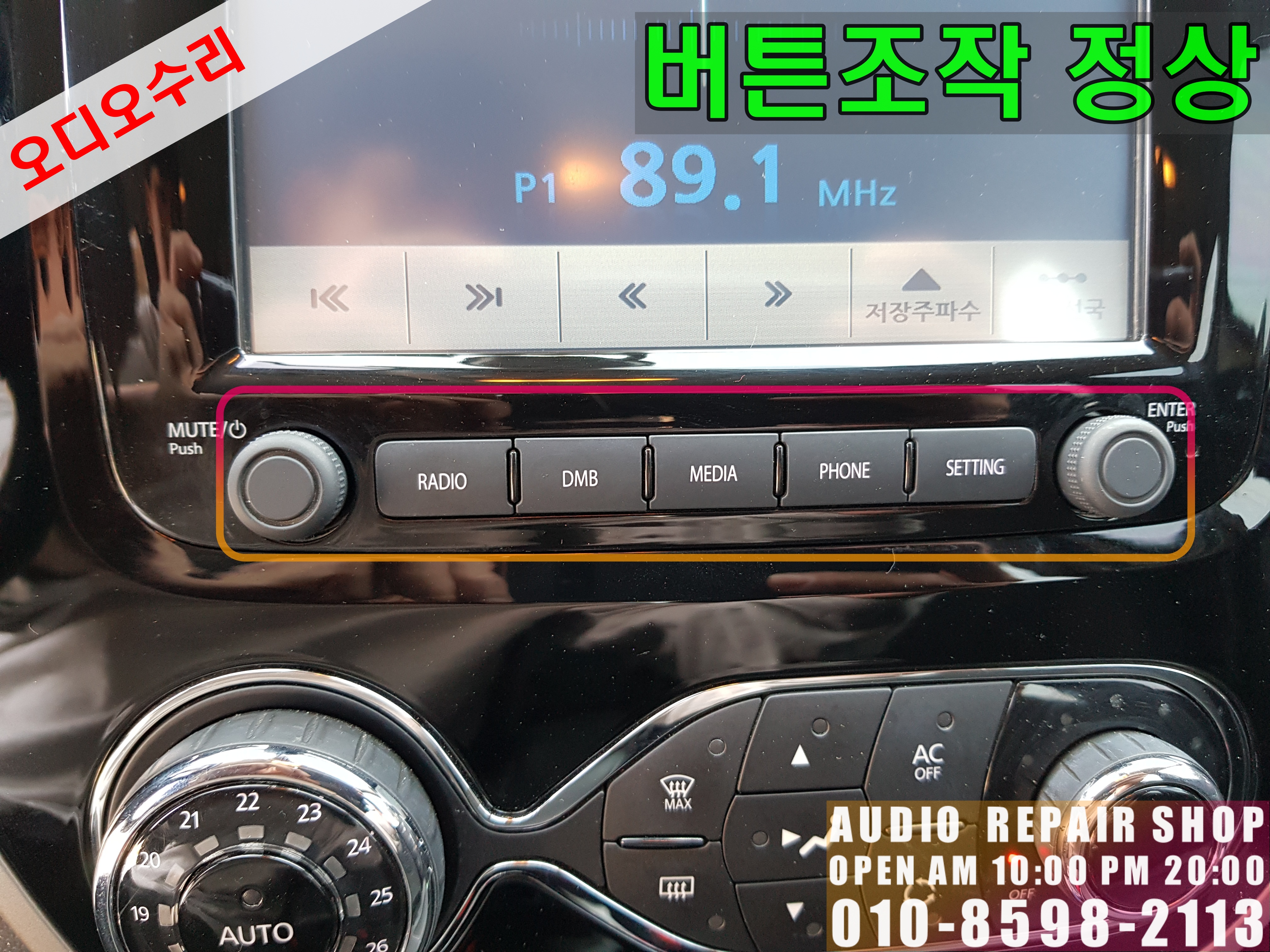

볼륨조절도 문제없이 동작합니다.

마지막으로 후방카메라 연결 시

문제는 없는지 확인합니다.

모든 기능 정상이지만 후방카메라 연결이 안 되고 녹색화면이다?

이럴 경우 후방카메라 불량으로 교체를 하시는데

잠시만요.

교체를 미루셔야 합니다.

메인보드 고장일 수 있으니까요.

점검을 통해 수리받으세요.

이와 같은 QM3 블랙아웃, 먹통증상의 대부분은

메인보드 수리를 통해 정상사용이 가능합니다.

수리시간은 1시간이며, 부품교체를 원칙으로 진행합니다.

차량 : 이탈리아제 QM3 2014년식

모델 : 순정오디오(smart connect light), J87K-N3000K

고장증상 : 오디오먹통(화면, 내비, 후방카메라 등)

단, 하단의 버튼에 미등 점등은 됨.(휴즈안나감)

안녕하세요.

수입차 오디오 수리전문업체

카스토리 수리마스터예요.

QM3가 수입차냐? 국산차냐?

국내에서 팔면 국산차?

엄면히 얘기하자면 이탈리아 차량이다.

이탈리아에서 생산된 차량을 들여와 판매만 하니까요.

그래서 그런지 부품값이 비싼 게 단점이죠.

QM3는 무엇 때문에 찾아왔을까?

궁금하시죠.

다름 아닌 순정오디오 고장이에요.

서비스센터에도 방문했으나

교체를 권하는데 비용도 만만치 않아

수리하기로 하셨어요.

전문장비를 이용한 전문 부품교환수리업체라면

안심하고 수리하셔도 됩니다.

방문 전 교환수리인지 확인하고 가시면 됩니다.

기술력공개를 꺼려하시는 분들도 있지만

이쯤 되면 소비자도 다 알죠.

전원이 들어오지 않는다.

차량의 퓨즈가 나갔을까? 퓨즈만 갈고

수리한다고 하는 게 아닌가? 걱정이 되시나요?

점검사항(노하우)을 알려드리죠.

미등을 켜봅니다. 그러면 모니터 하단의

버튼(스위치)에 램프가 켜지는 걸 볼 수 있어요.

오디오의 메인전원이 나가게 되면

미등도 켜지지 않아요.

탈거를 진행합니다.

택배수리 시 참고하세요.

1. 카드나 드라이버 등을 이용해 살짝 벌리 주시고

손가락을 넣어 앞으로 당기시면 됩니다.

부러지지 않으니 걱정하지 마세요.

2. T20별렌치 드라이버가 필요해요.

4개의 피스를 제거합니다.

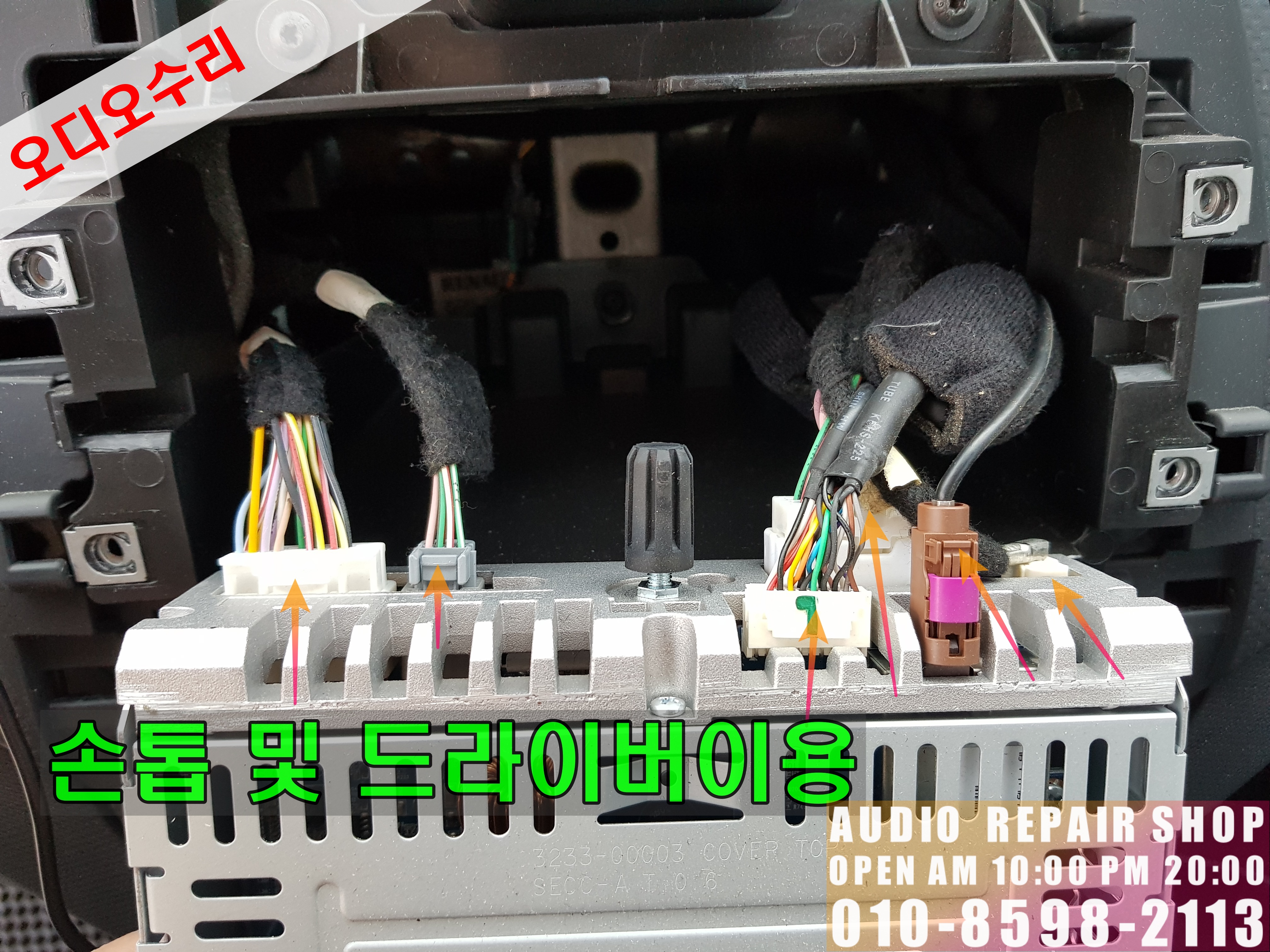

3. 커넥터를 분리해요.(전원케이블, 메모리커넥터, 안테나류 등)

여기서, 라디오안테나분리가 관건이에요.

#QM3화면블랙아웃 #르노QM3오디오수리

Bench 테스트 결과 동일한 고장증상을 확인합니다.

그렇다면 메인보드가 결함으로 봐야겠죠.

수리진행을 위해 분해합니다.

#QM3화면먹통 #QM3전원먹통

QM3 메인보드 수리

1. 회로 점검을 통해 고장 난 부품을 찾아냅니다.

2. 다양한 부품들로 인해 고장날 수 있으며

수리하는 과정에서 다른 부품에 대미지가 없도록 해야 합니다.

3. 고장 난 칩셋을 제거합니다.

(다시 사용하기 위함이 아닙니다.)

4. 신품 CPU를 이식합니다.

단순한 고장이 아닙니다. 전문가의 기술력이 요합니다.

전문장비도 필요하겠죠.

#QM3오디오수리 #QM3메인보드수리 #QM3칩셋교환점

신품 CPU를 메인보드에 안착시켰습니다.

그다음은? 디스플레이와 조립을 진행합니다.

#오디오메인보드 #PCB결함수리 #부품교환수리

여기서 한 가지 팁을 주자면

라디오 안테나는 제일 측면에 흰색소켓입니다.

다른 건 빼는 게 그리 어렵지 않습니다.

벤치테스트를 진행합니다.

부팅화면은 물론이며

T맵실행까지 문제없고

후방입력라인도 정상동작하는 걸 확인합니다.

#QM3업그레이드 #Tmap업그레이드

QM3는 Tmap이니 자동업그레이드가 될까?

안됩니다.

SD카드에 최신지도를 넣어 사용하셔야

새로운 길을 표시할 수 있습니다.

메모리카드는 시거소켓 옆 서랍장에

위치하고 있습니다.

간혹, 물건으로 인해 메모리가 빠져있어

안 되는 경우도 있으니 참고하세요.

차량으로 이동해 조립을 진행합니다.

스타트버튼을 누르자 반응을 합니다.

부팅로고와 함께 시작을 알립니다.

라디오 주파수, 소리

문제점을 발견할 수 없습니다.

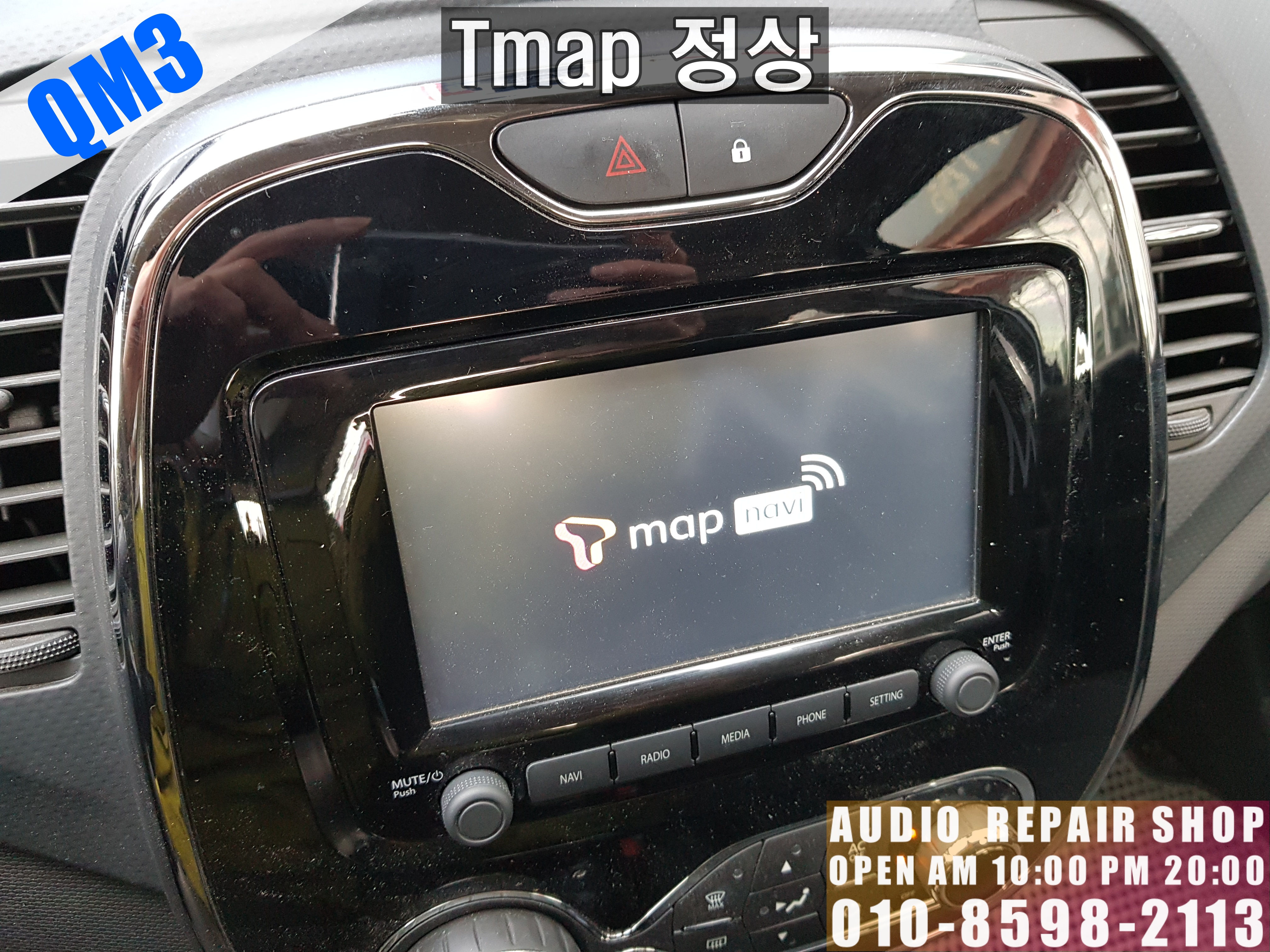

Tmap을 구동시켜 보자.

띵띵띠리딩~~ 반가운 멜로디가 함께합니다.

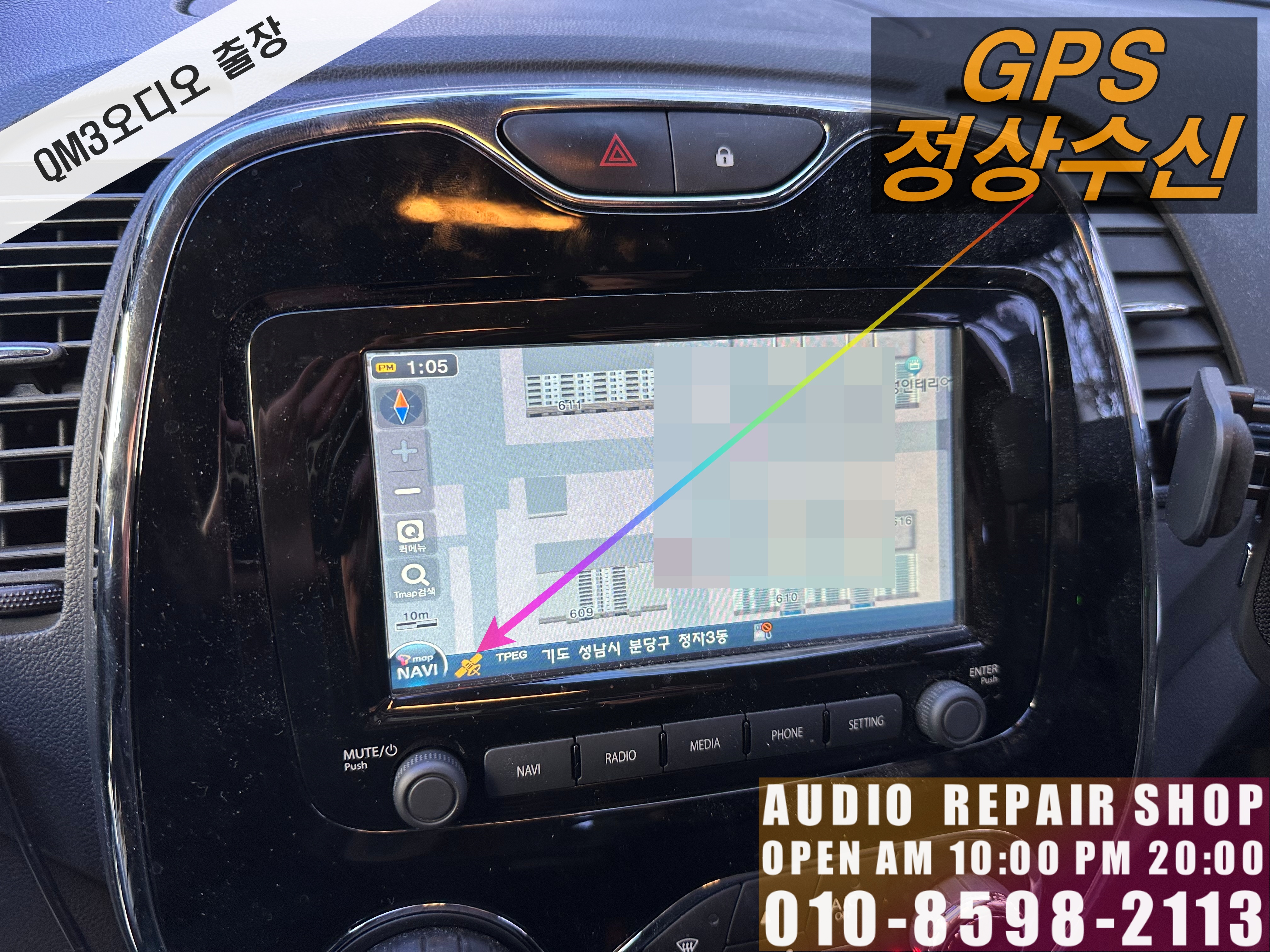

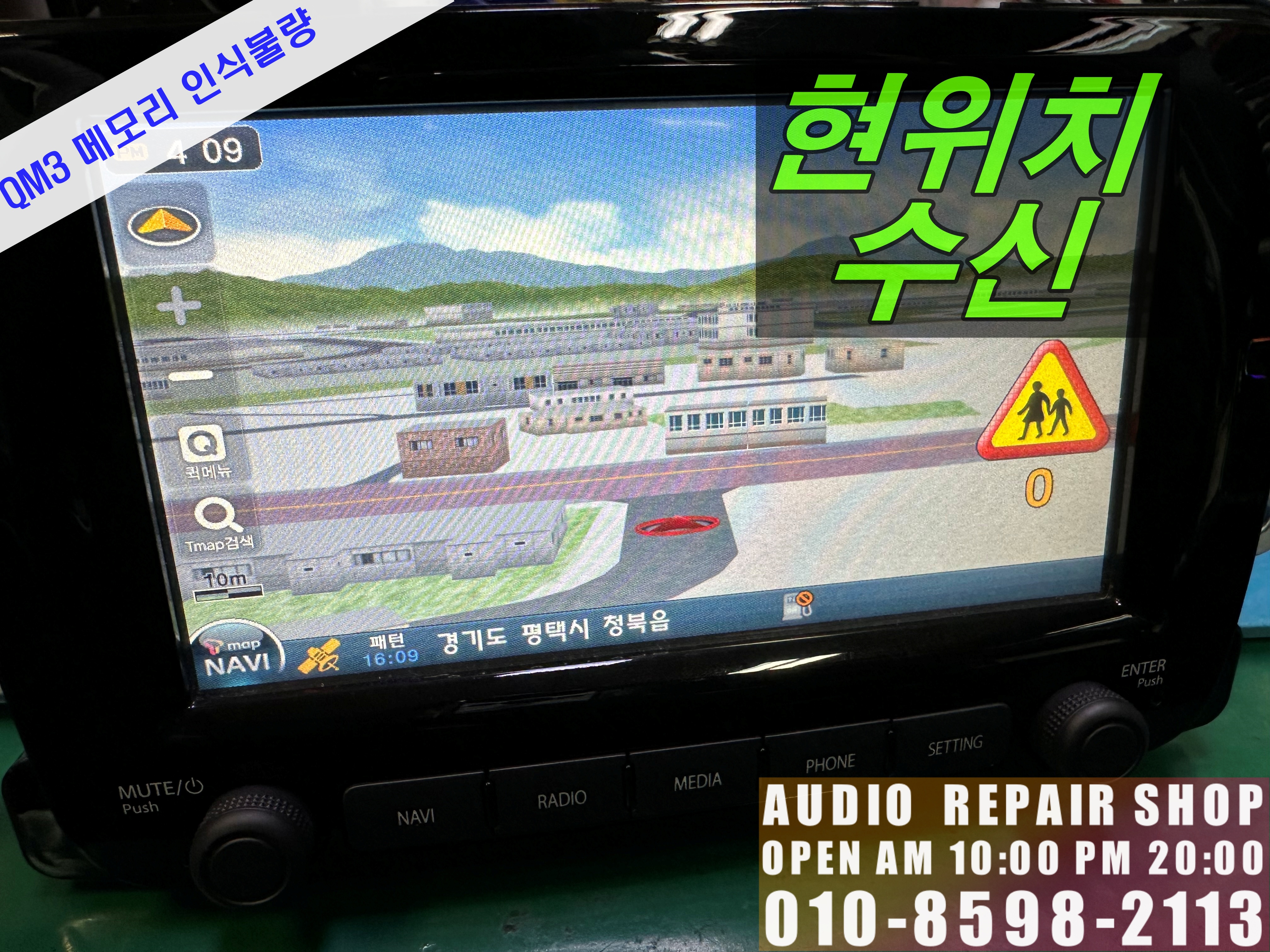

GPS 위성신호가 정상수신되어

현 위치도 표시합니다.

후방카메라는 어떨까?

 정상동작하는 걸 볼 수 있습니다.

차량 : QM3 2015

모델 : 순정 AVN(Audio, Vedio, Navigation)

J87K-N3000K

증상 : 후방카메라 고장증상으로 몇일전 서비스센터 교체

오디오고장(블랙아웃)

안녕하세요.

르노자동차

오디오수리 전문업체

카스토리 수리마스터입니다.

QM3차량의 오디오고장이

빈번하게 발생하고 있습니다.

이차량 같은경우 오디오가

블랙아웃 먹통상태가 되기전

서비스센터에서 후방카메라를 새것으로

교체받으셨다고 하는데요.

몇일 안되 오디오가 고장, 말썽이에요.

그렇다면 후방카메라 고장이 맞을까요?

제 생각에는 후방카메라에는 문제가 없어

보이며, 메인보드 불량으로 인해

후방카메라 고장증상으로 오인할수 있습니다.

후방카메라 교체 전 상태를 정확히

점검받으신 후 결정하시는게 좋습니다.

카메라교체비용도 40~50만원대이니 신중하셔야 합니다.

유관상으로 확인했으나

모니터 및 오디오기능이 반응이 없습니다.

신속하게 탈거를 진행합니다.

벤치테스트 결과도 동일하게 확인됩니다.

J87K-N3000K 모델이며

수리는 타업체에서 19년도에 진행한것으로 보입니다.

고장난 부품을 찾아냅니다.

80-90%고장증상은 CPU부품의

문제로 발생됩니다.

메인보드의 CPU IC 를 제거합니다.

새부품 이식을 위해 깔끔하게 세척을 진행합니다.

그다음은, BGA전문장비를 이용해

신품 CPU를 재실장합니다.

부품교체가 정상적으로 이뤄졌는지

조립 후 확인하면 됩니다.

부팅시작하는걸 볼수 있습니다.

펌웨어는 최신으로 확인되고요.

사용하던 블루투스 연결상태는

그대로 사용이 가능하게 됩니다.

후방카메라 화면도 확인합니다.

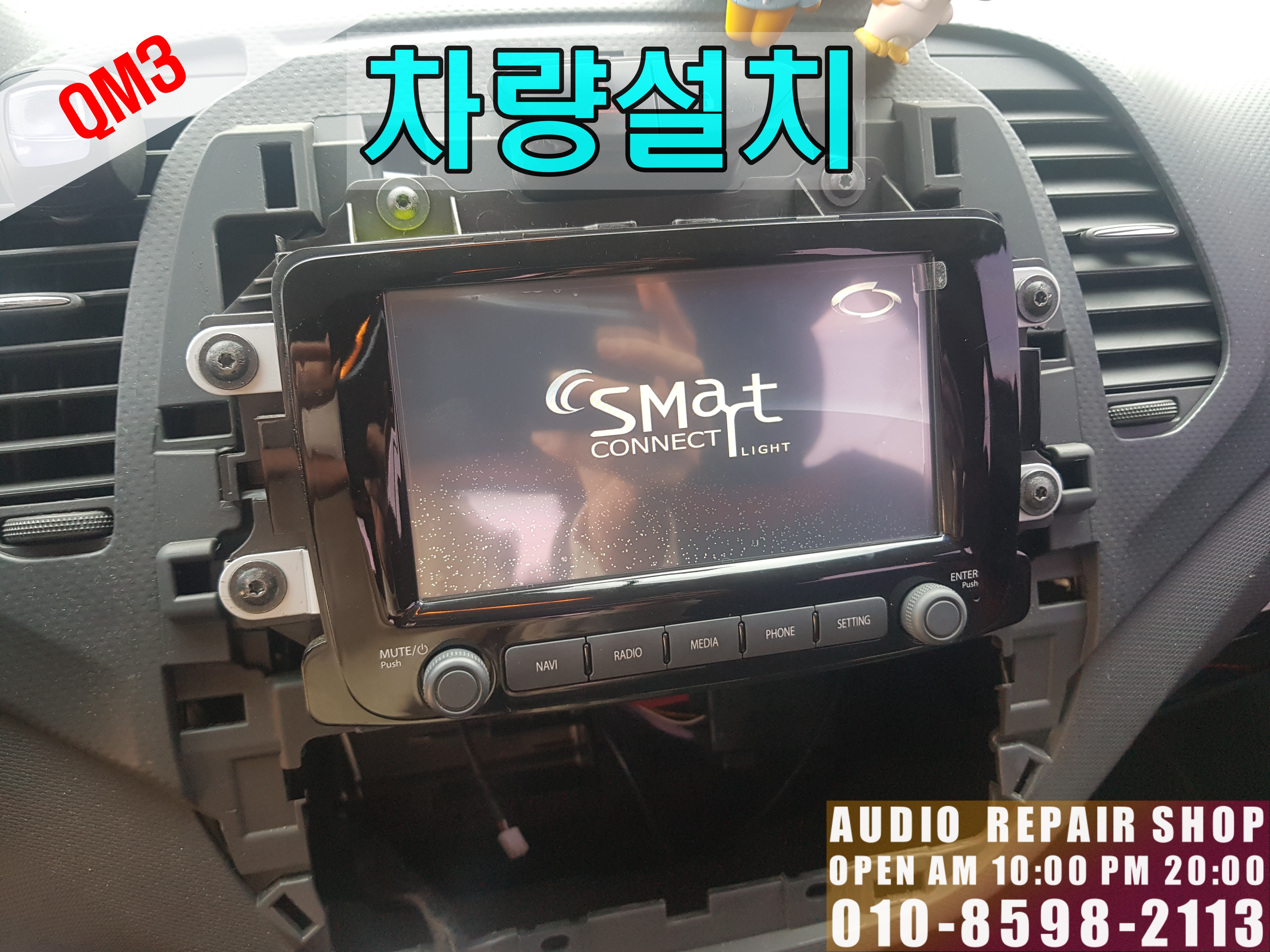

제품을 차량에 설치합니다.

내비게이션도 동작되는지 살피고요.

GPS상태 및 터치상태까지 문제없는걸

확인합니다.

라디오 주파수 설정 및 동작도

문제없는걸 확인합니다.

오디오고장으로 인한 후방동작시 녹색화면

먹통, 내비먹통등의 고장증상을 보일수 있습니다.

후방카메라를 미리 교체하지 마세요.

QM3 오디오 수리는 내비게이션이 있는모델

없는모델 상관없이 수리가 가능합니다.

수리시간은 1시간 소요됩니다.

차량 : QM3 2019년식

모델 : 대성엘텍 스마트커넥트 2 AVN 오디오

증상 : 충격으로 인한 액정깨짐(디스플레이 손상)

안녕하세요.

QM3 순정오디오

수리전문업체 카스토리

수리마스터입니다.

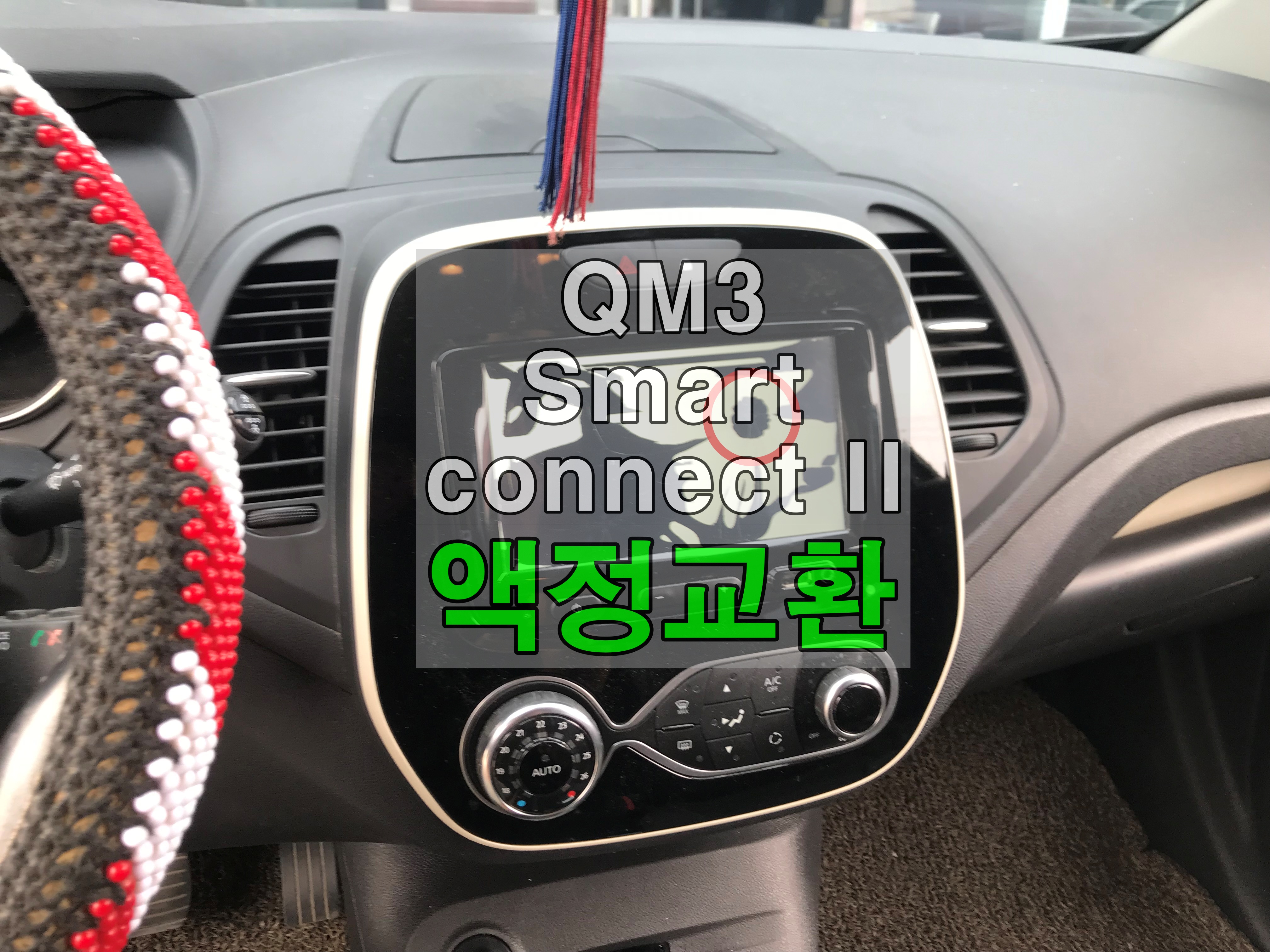

QM3차량의 액정깨짐으로

전화문의를 주셨는데요.

연식을 확인하니

제일 많이 들어가 있는 순정오디오

스마트커넥트 모델이 아닙니다.

이 모델도 사용하다 보면 고장이

발생하곤 하는데요.

이 제품은 신형오디오로 스마트커넥트 2 제품입니다.

액정도 다르고, 정전식 패널까지 들어간 제품이죠.

수리가능여부를 전화로 몇 차례문의 후

방문주셨는데요.

아마, 이곳저곳 문의를 하신 후입니다.

신형이라 액정을 보유하고 있지 않다.

교체도 불가능하다.

이런 답변만 들으셨는지

몇 차례 확인 후 방문하셨습니다.

스마트커넥트 2 오디오를 탈거합니다.

커넥터를 보시면

추가적인 카메라로 인해

배선이 다른게 확인되실겁니다.

국내 대성엘텍이라는 곳에서 만들어졌는데요.

스마트커넥트는 휴맥스 오토모티브라는 회사고요.

태생부터가 다릅니다.^^

8201692741 이며

DM-N7170이라는 모델명을 가지고 있습니다.

탈거 후 확인했으나

전원을 넣기 전에는 아주 멀쩡해 보입니다.

LCD패널 및 터치패널를 분리합니다.

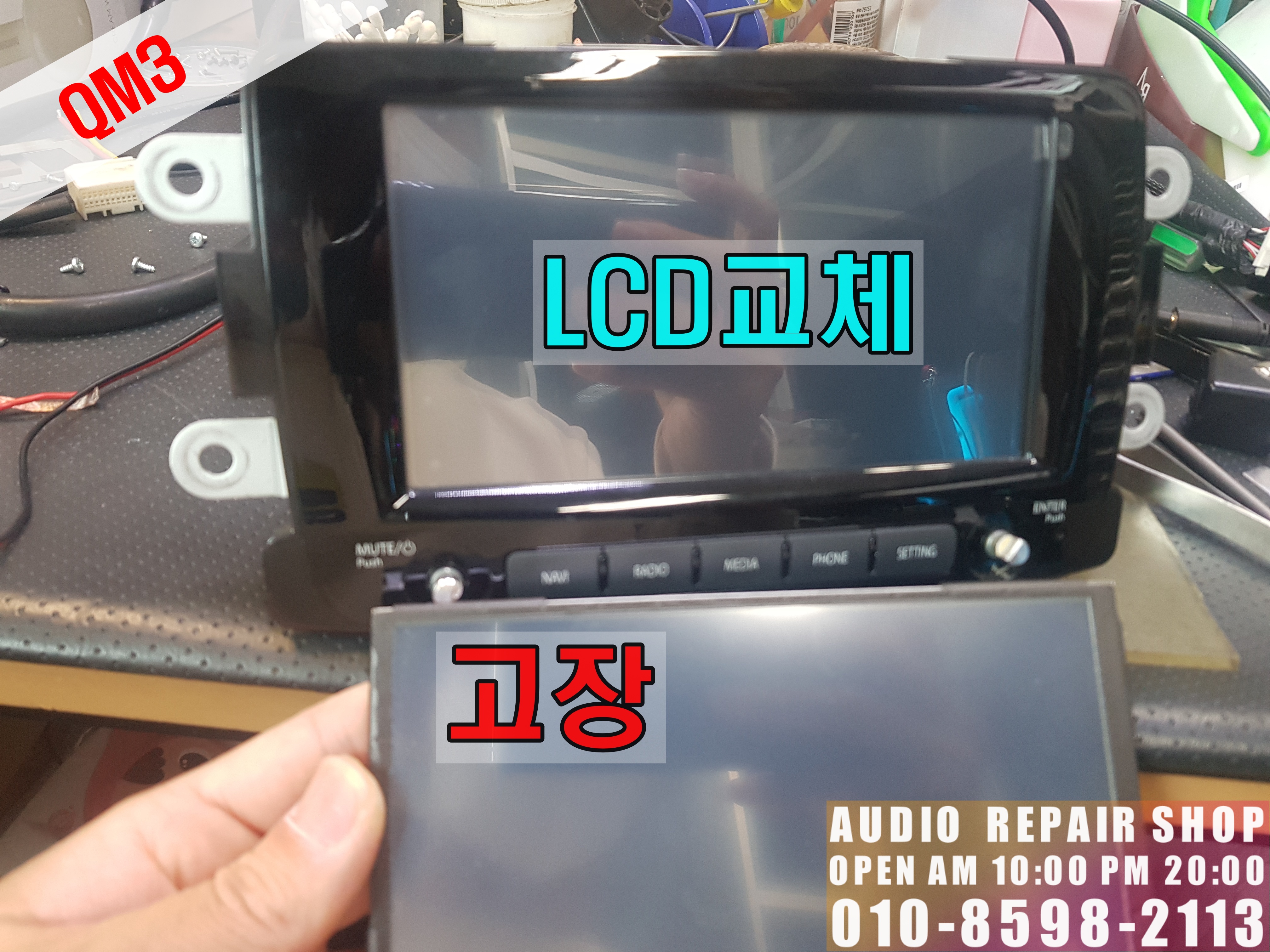

교체된 LCD와 깨진 LCD를 비교해보았습니다.

정상적으로 동작하는지

살펴보겠습니다.

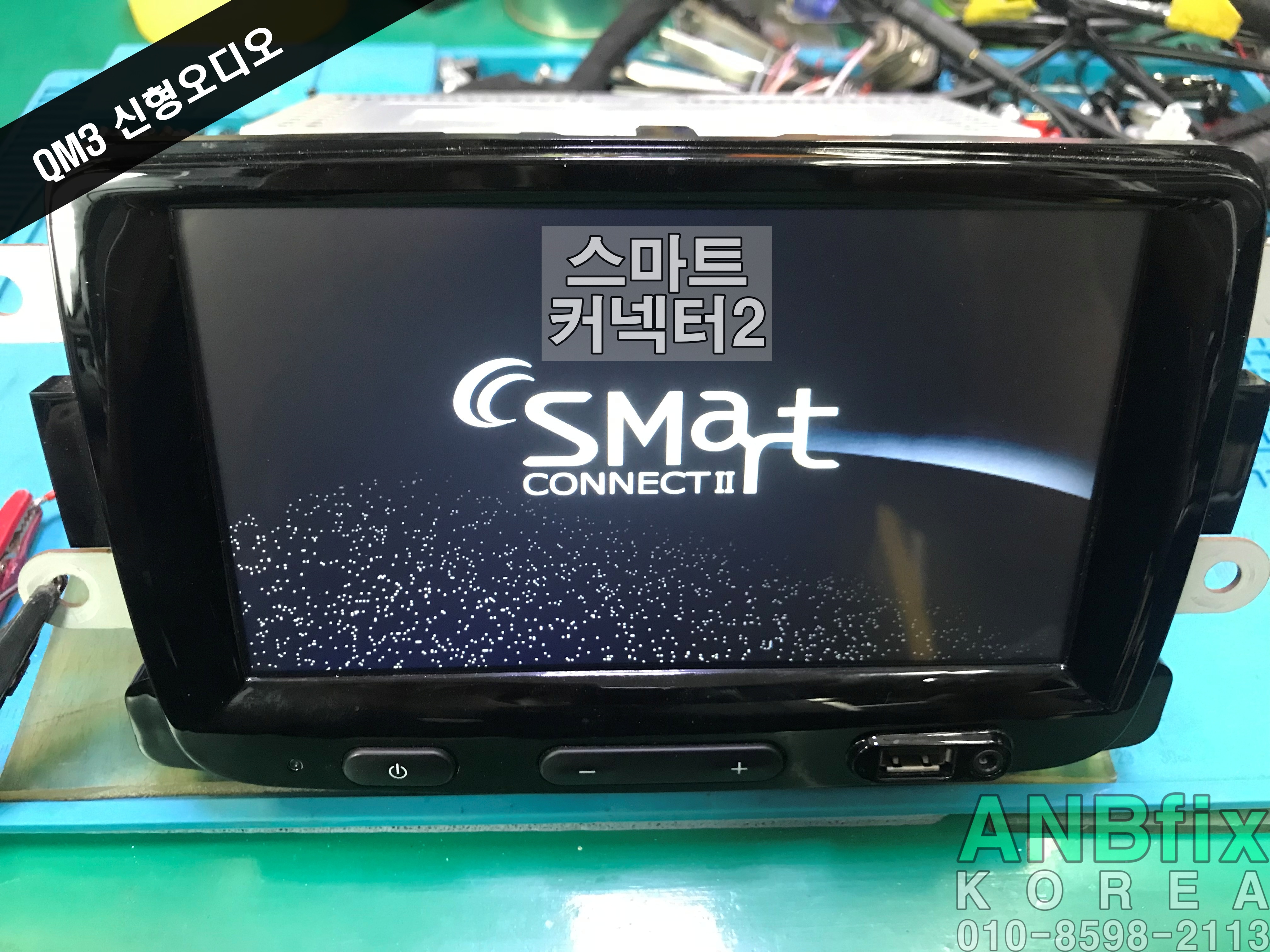

스마트커넥트2라는 로고와 함께

부팅이 시작되고 있습니다.

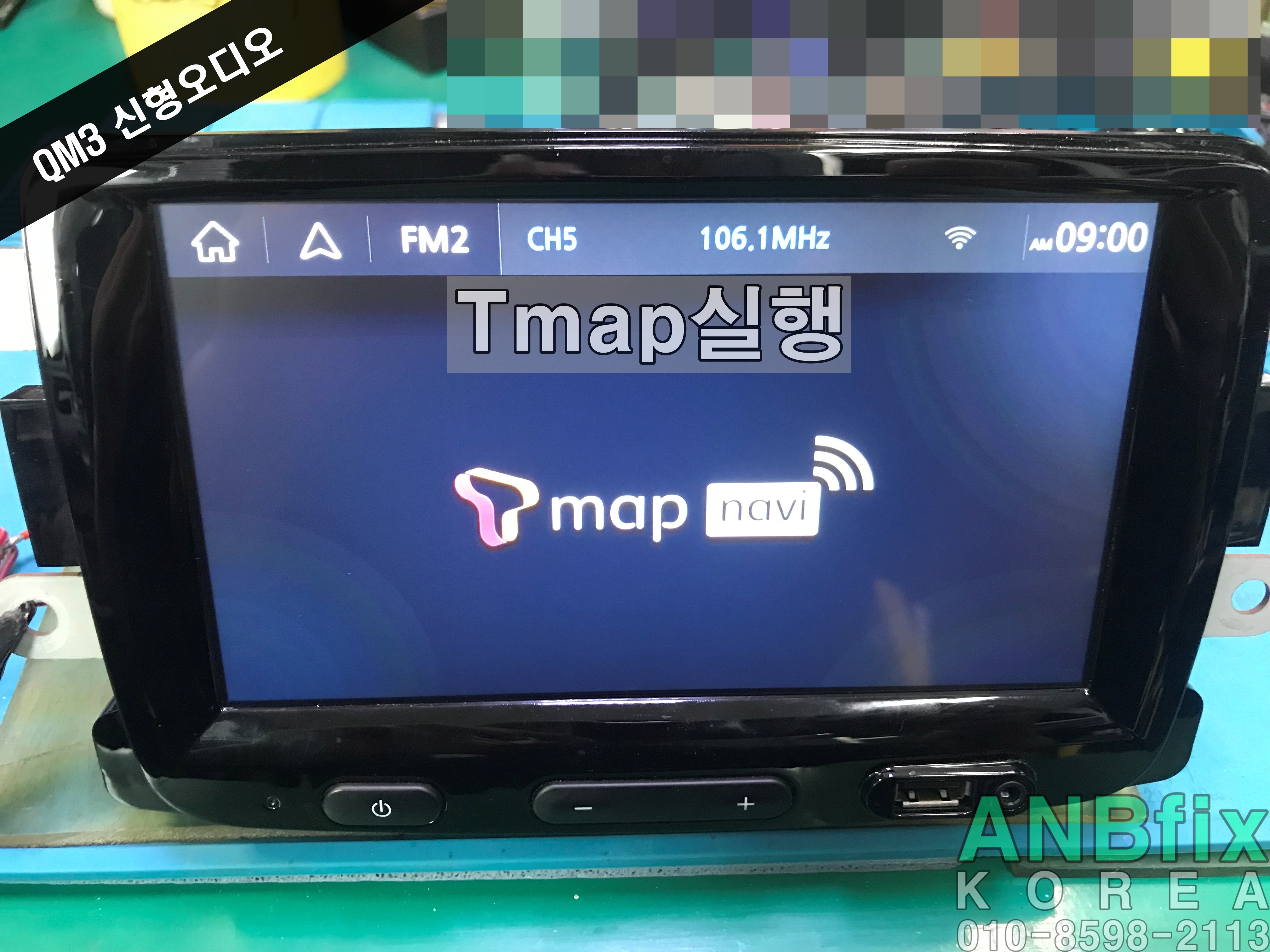

Tmap를 사용할수 있는 제품은

이전모델과 다르지 않습니다.

다만, 이모델은 USB를 통한 업그레이드를

진행하셔야 합니다.

업그레이드 요청을 주셔서

최신 업그레이드까지 진행하겠습니다.

오디오의 다양한 설정 및 추가적인

옵션까지 확인이 가능합니다.

후방카메라도 문제없이

동작하는군요.

이모델의 경우 전방카메라까지

있는모델로 메뉴에서 전방카메라 선택하시만

보실수 있습니다.

최신 SW업데이트 중입니다.

USB스틱에 파일을 넣어 진행하시면 됩니다.

OS가 최신이 아닐경우

지도와 함께 진행하시면 됩니다.

QM3차량의 신형오디오 액정교체 작업이였습니다.

작업시간은 1시간 내외이며

업그레이드까지는 2시간 정도 소요됩니다.

차량 : QM3 2014

모델 : J87K-N3000K(스마트커넥트라이트), Tmap설치사용

증상 : 오디오기능 먹통(화면먹통, 내비, 후방까지 먹통)

안녕하세요.

QM3 오디오수리 전문업체

카스토리 수리마스터입니다.

QM3차량의 오디오고장? 하루이틀 문제가 아니다?

왜냐? 한번쯤은 수리를 받은 차량과

수리를 받아야할 차량들로 나뉜다.

고장이 대부분 발생한다는 것이다.

오디오고장이 발생하면 어떤과정을 통해

수리나, 교환을 받을수 있을까?

13년,14년,15년식 물론 서비스기간은 만료가 되었다.

무상보증기간은 지났으니

비용을 지불하여 수리를 받아야한다.

이쯤에서 서비스센터 얘기를 안할수 없다.

차량의 오디오나, 기타 차량의 문제점이 발생하면

서비스센터에 방문하거나 문의하기 마련이다.

서비스센터에서는 QM3오디오 고장시

청구되는 금액이 얼마일까?

여러곳에서 견적을 받은사실은 조합하면 이렇다.

육십만원대, 칩십만원대, 백이십만원대이며

백이십만원(120만원)은 새제품을 교체했을때이며

수리대행으로 몇일을 띠어놓고 다녀야하며

비용도 60,70만원대 청구하는것으로 보인다.

오디오를 정상화 하기 위해선

발품을 팔아야한다.

어디가, 어떻게, 얼마에 수리를 하는지 말이다.

이차량의 경우도 친분이 있는 형님의 소개로 방문하였다.

서비스센터갔더니 상당한 금액을 요구해서 말이다.

그것도 택배로 수리를 받아야한단다.

가능하지? 하는말에 물론 가능합니다.

방문즉시 수리해 드리겠습니다.^^

차량이 입고되었으니

간단한 동작테스트 후 오디오를 탈거한다.

별드라이버만 있으면 탈거는 OK

뜯어서 택배수리를 받으셔도 된다.

상단부에 커피가루? 먼지등이 있었으나

털어내니 문제는 없는것으로 보인다.

화면이 먹통이다.

전원을 넣어봐도 역시나, 혹시나 켜지지 않는다.

280346212R 르노부품 파트넘버이다.

모델명은? J87K-N3000K(Tmap사양)

j87k-L3000K(내비없는사양)으로 나뉜다.

두제품모두 후방카메라는 순정으로 설치되어 있다.

QM3 메인보드 수리과정 및 교체사진이다.

문제되는 부품(CPU)를 제거한다.

전문장비가 없거나, 기술 및 노하우가 없으면

PCB만 데미지가 가헤져 갈변 및 사망하는 경우가 발생한다.

교환하고 싶어도 못하는곳이 많다.

23년 신품CPU로 교체작업이 완료되었다.

방문즉시 말이다.

1시간이나 걸렸을까? 그보다 빨리 끈난다.

수리실에서 오디오를 켜보자.

부팅로고와 함게 부팅이 시작된다.

얼마나 반가운가? 이화면안나오면 또 다른부품을 찾아야한다.

사용하던 블루투스연결상태는 그대로 남았있으니

그냥 쓰면 된다.

변경되는것은 없다는 말이다.

지도실행을 해볼까?

Tmap사이트에서 메모리카드에 다운로드해 사용하는

방식을 사용하는 QM3오디오이다.

QM3오디오의 유관상으로

내비가 있는지 확인하는 방법?

NAVI버튼이 있는지 확인한다.

있다면 Tmap를 쓰는 제품이다.

지도화면도 보이게 된다.

이젠 차량으로 이동해

탈거의 역순으로 조립을 진행한다.

부팅을 해본다.

역시나 잘된다.

사용하던 미디어기능도 정상화되었다.

차량에서 지도를 실행시켜본다.

차량의 GPS신호도 문제없는 수신중이다.

차량에 설치되어 있는 순정후방카메라도

문제없이 동작한다.

후방카메라만 안나오는 불량도 종종 발생한다.

이경우, 후방카메라를 교체하는 경우가 발생한다.

카메라 고장이 아니다, 메인보드 문제이다.

QM3의 메인보드 수리는

메인보드의 부품을 교환하는 작업이 정석이다.

교환하지 않으면 몇개월이나 사용할수 있을까?

아직도 교체를 안해주는 업체를 이용하세요?

정직하게 수리하는 카스토리를 이용해주세요.

방문즉시 바로부품교환해주는 그런곳

교체되냐고 물어보세요.

차량 : QM3 2015th

모델 : 순정 티맵 연동 내비게이션 오디오(J87K-N3000K)

증상 : 오디오 고장?(화면줄감, 버튼눌림, 이물질(커피)

안녕하세요.

QM3 오디오 수리

전문업체 카스토리 수리마스터입니다.

QM3차량의 고장증상 중 2번째

증상이라고 생각하시면 될 것 같습니다.

이제품의 경우 2번째 수리의뢰가 들어왔는데요.

첫번째 수리의뢰(정비업체)를 주셨을당시에는

화면먹통, 오디오기능먹통증상이였으며

수리내역은 메인보드의 CPU교체를

진행하였습니다.

전화상으로는 같은증상의 오디오고장증상을

말씀해주셨습니다.

하지만, 택배를 받아

테스트과정에서는 처음과는 다른 증상을

보이는데요.

보면서 처리과정을 살펴보겠습니다.

전원을 넣자. 화면에 줄이 가는 현상을 보입니다.

대체품으로 교체해보니 역시나

디스플레이, LCD불량입니다.

아무생각없이 메인보드를 건들였다면

CPU만 날릴수 있는 상황이였습니다.

본체와 LCD를 분리합니다.

본체는 1년6개월전 수리를 했습니다.

뜯는 과정에서보니

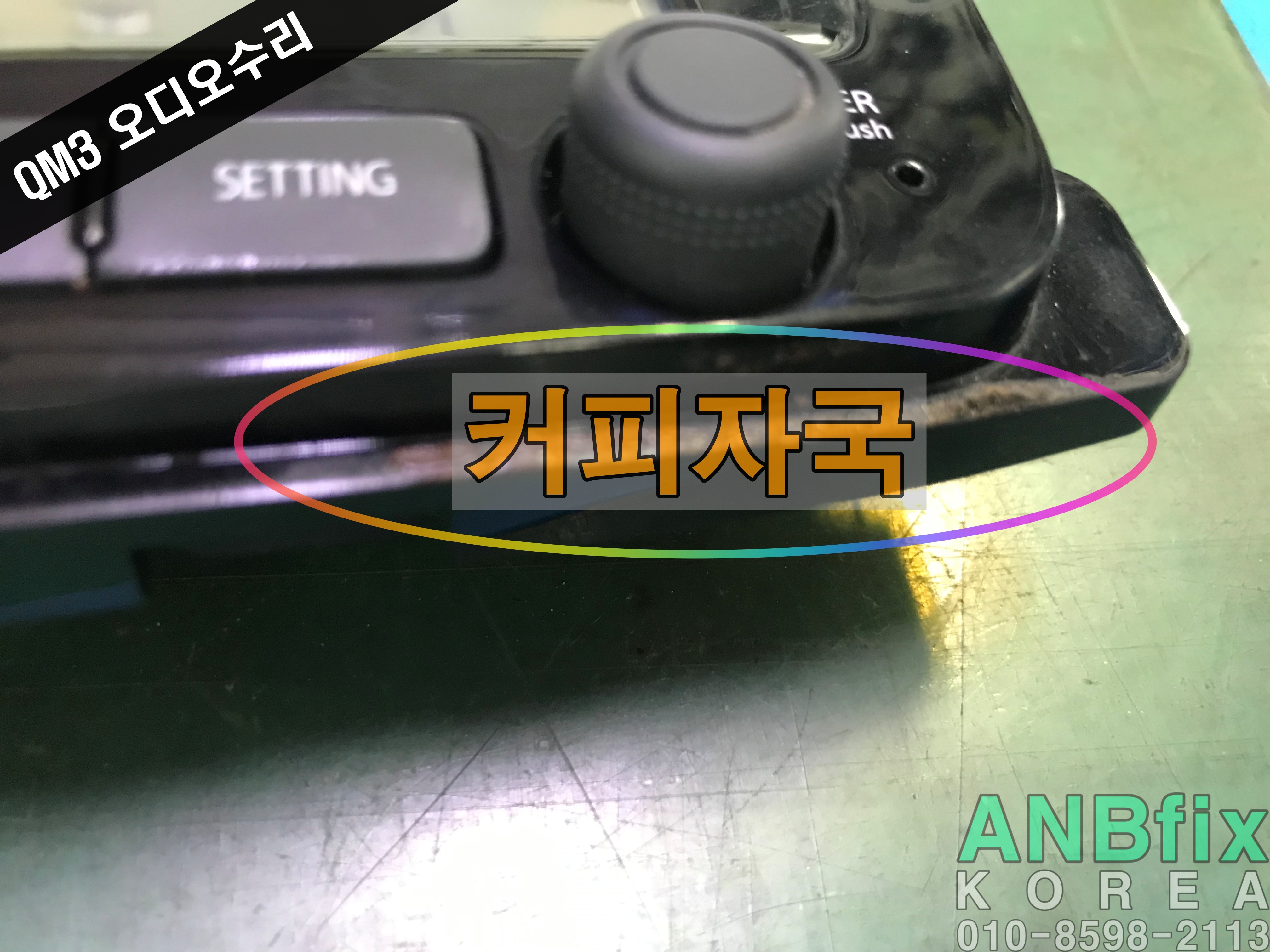

PCB에 커피가 눌러 붙은 자국이 보입니다.

여기도 있고.

이쪽에도 커피자국이 있습니다.

버튼도 동작시켜보니

눌러 안나오거나, 부드럽게 동작하지 않는

증상을 보입니다.

버튼 세척 및 LCD 및 터치패널까지

교체처리를 진행했습니다.

전원을 다시 넣어봅니다.

부팅이 시작되는군요.

라디오동작상태이고요.

사용하시던 블루투스 정보도 그대로

내비게이션도 실행시켜보죠.

Tmap실행에도 문제없이 동작합니다.

디스플레이 및 터치도 문제없이 동작합니다.

QM3 액정수리도 역시 카스토리가 잘합니다.

정확한 오디오 고장 진단만이

새생명을 불어넣을수 있습니다.

후방카메라 동작상태도 문제없이

확인되고 있습니다.

QM3차량의 오디오 수리는

방문, 택배, 출장수리까지

수리는 보통 1시간이면 처리가 가능하며

메인보드 수리는 부품교체가 원칙입니다.

액정 및 터치패널은 고장나면 교체입니다.

택배수리의뢰시 3~4일이면 받아보실수 있습니다.

차량 : QM3 2014년식

모델 : 순정 스마트커넥트라이트(J87K-N3000K)

증상 : 오디오 먹통(화면, 내비, 후방까지 모두 고장?)

안녕하세요.

르노 삼성 코리아

순정오디오 및 내비게이션

수리전문업체 카스토리입니다.

QM3차량이 멀리 고양에서 찾아주셨어요.

멀리서 찾아주신 이유가 있겠죠?

가까운 곳에 없을까요?

이유는? 수리사진 보시면 아실 거예요.

QM3 오디오 고장증상은?

1. 고장 전 화면이 뿌옇게(백화) 되셨어요.

(화면 고장이라 생각하실 수 있어요.)

2. 화면 안 들어오죠.

3. 내비 안 들어오죠.

4. 후방카메라 동작 안되세요.

수리방법은?

1. 고장 난 부품제거

2. 새로운 칩셋(부품) 교환

※ 부품교환 없이 임시방편(중국산, 재생)으로

수리하지 않습니다.

어떻게 수리 진행되는지 한번 보시죠.

차량이 입고되면 점검부터 들어갑니다.

오디오 먹통이네요.

화면이 안 나오고, 오디오기능도

동작하지 않습니다.

QM3 오디오 센터패시아를 탈거하고요

T20별드라이드(별비트)등을 이용하여

피스 4개를 제거합니다.

그다음은 커넥터 분리하시면 끝???

쉽죠?

뜯으실 수 있으시면 택배 보내주세요.

메인보드점검을 통해

고장 난 부품(칩셋)을 찾아냅니다.

그다음은? 아시죠.

제거를 들어갑니다.

메인보드 특성을 고려하여 수리를 진행하죠.

수리라고 다 똑같겠어요? 차이점이 있겠죠.

부품을 제거했어요.

부품제거 시 메인보드 손상에 유의해야 해요.

보기엔 쉬워 보이신다고요?

한번 해 보지 마세요. ^^

메인보드 죽(die)습니다.

CPU칩셋을 교환처리했어요.

구분이 안 가신다고요?

부품마다 고유 생산시리얼이 남아있어요.

그리고 부품이 때깔이 살아있어요.

중국산, 재생품, 열만 준다면

부품 및 보드에 열만 받아 갈변증상이 생기세요.

그다음은? 교체하셔야 될 수도 있겠죠.

부품교환이 답이다.

수리가 다 되었으니

벤치(수리실)에서 전원을 넣어봐요.

부팅이 시작되고 있어요.

라디오 정상이고요.

소리(사운드) 문제없어요.

이젠 차량으로 이동해

탈거의 역순으로 조립을 진행해요.

빠진 커넥터 없이 꼼꼼하게 연결해 주세요.

미디어기능도 정상이고요.

블루투스를 실행시켜 볼까요?

페어링 된 스마트폰이 보이고 있어요.

기존의 연결상태 그대로 사용이 가능하세요.

지도는 Tmap인 거 아시죠?

그런데 메모리카드에 업그레이드 후 사용이 가능하세요.

GPS신호도 확인해 주면 내비게이션도

정상화시켜드렸어요.

USB에 담겨있는 음악도

재생이 되고 있어요.

내비, 음악을 그렇다 치고

제일 불편했던 후방카메라가 정상화되었어요.

(간혹, 내비실행이 안되거나, 후방카메라 동작이 안 되는 경우가

먼저 발생하는 증상이 있으세요. 이 경우 후방카메라 교체하시면

안되세요. 이것도 메인보드 불량일 수 있으니

괜히 교체하셨다가 이중으로 돈이 나가실 수 있어요.)

QM3의 오디오 고장증상은 대부분

1시간이면 수리가 가능하세요.

점검부터 수리까지 논스톱으로 바로 진행되세요.

지방이거나, 방문이 어렵다면 택배수리를 요청하실 수 있으세요.

후방카메라 안 돼 운전도 어렵다면?

출장수리도 요청가능하세요.

차량 : QM3 2014

모델 : J87K-N3000K (스마트커넥트 라이트)

증상 : 오디오 먹통(내비, 후방, 사운드 등등)

하단 오디오 불빛은 나온다.

안녕하세요.

르노 코리아 AV오디오

내비게이션 수리전문업체

카스토리입니다.

가성비갑인 차량은??

르노삼성코리아의 QM3모델이 아닐까

생각된다.

많이 팔린만큼 오디오 고장도

많은 모델이다.

T맵을 다운로드해 사용가능한 AVN제품으로

고장이날경우 화면먹통으로

아무것도 사용할수 없는 지경에 이르게 된다.

본론으로 넘어가서 수리를 해야할까?

교체를 해야할까?

안드로이드로 가야할까?

고민이 안될순 없다.

순정으로 새제품 교체시 120만원정도이며

안드로이드교체시 60~70만원대

그반면 수리비용은 절반도 하지 않는다.

출장요청으로  동일한 모델을

메인보드 점검 후 수리를 진행한다.

텔레칩스의 CPU부품이 들어간 모델이며

중국산, 재생, 리볼품으로 교체한것이 아니다.

바로, 새삥(신품)이란 말이다.

일부업체에서는 수리시 살아난 화면만 보여주기에

어떻게 수리된지 알수없다.

싸고 좋은건 없다.

부품교환이 답이다.

교환업체로 고고씽~

수리가 완료되면

간단한 점검을 시작한다.

라디오화면 정상, 소리 정상이다.

시스템정보를 확인했는데

구형 버전의 소프트웨어를 가지고 있다.

당연히 최신 소프트웨어로 업그레이드 진행한다.

있어야 할 터치조정메뉴가 보이지 않는다.

QM3 AVN upgrade~

1. 어플리케이션

2. OS

3. BT

4. Micom까지 순차적으로 진행된다.

업그레이드 도중 시동이나, 전원이 차단되면 안된다.

기기에 치명적인 결함을 야기할수 있기 때문이다.

소프트웨어 업그레이드 후 추가된

터치 조정 메뉴가 보이게 된다.

터치조정이 필요해?

사용하는 제품은 터치로 모든 기능을 사용하는 제품이다.

터치가 원할하지 않다면 보정을 통해

수정해 사용이 가능하다.

물론, 심할경우 교환을 해야한다.

지도테스트를 진행한 후...

터치패널 상태를 테스트한다.

#QM3내비수리 카스토리

후방카메라도 테스트한다.

서울 나드리 겸 출장수리를 진행한다.

지하주차장에서 수리 후

동작테스트를 진행한다.

부팅이 시작된다.

고객님께서

이렇게 고쳐질껄 괜한 시간낭비를 했다고 하시네요.

라디오동작화면이고요.

지도화면입니다.

QM3 후방카메라까지 정상동작하는 것을

확인 후 마무리 짓습니다.

QM3 오디오(AVN) 수리는

방문시 한시간 소요되며

방문이 어렵거나, 지방, 제주도 일경우

본체를 택배로 보내주시면 수리가 가능합니다.

출장서비스도 지원가능하니 연락주세요.

QM3 오디오 수리는 부품교환이 답입니다.

차량 : QM3 2015th

모델 : 순정 스마트커넥트라이트(j87k-N3000K)

증상 : 오디오먹통증상(내비, 오디오, 후방 먹통)

안녕하세요.

르노코리아 오디오 수리

전문업체 카스토리입니다.

15년식 차량이며, 오디오가 블랙아웃

먹통증상을 보인다.

쇼트로 인한 것도 아닌데

왜 이러한 증상이 발생한 것일까?

혹시나 될까 싶어 몇일 더 사용해 보지만

역시나 동작하지 않는다.

그렇다, 메인보드의 칩셋불량으로

발생하는 고장증상으로 아무것도 안하도

다시 살아나는 경우는 없다.

멀고도 가까운 인천에서 문의 후 찾아주셨다.

대부분의 메인보드 수리는 멀리에서

찾아주신다.

멀리에서 찾아주시는 이유가 멀까?

궁금하시죠?

한번 보겠습니다.

차량 : QM3 2014th

모델 : 순정 스마트 커넥트 라이트(j87K-n3000K)

증상 : 화면먹통, 오디오먹통, 블랙아웃

안녕하세요.

르노코리아 오디오수리

전문업체 카스토리입니다.

QM3차량인데요.

오디오고장으로 택배수리를 요청하셨어요.

탈거 후 꼼꼼하게 포장하시면

당일수리 후 바로 보내드립니다.

서비스센터방문해야

대행으로 일반적인 수리금액보다

더 나오실 수 있습니다.

수리과정

메인보드를 회로 점검하여

고장 난 부품을 확인합니다.

부품교환

고장 난 칩셋을 교환하는 작업입니다.

기판에 문제가 없도록 부품을 제거한 후

새 부품으로 교체합니다.

이과정은 수리업체 중에서도

몇 안되는 업체만 교환하고 있습니다.

왜냐? 부품값을 아끼거나, 실력이 없으니

교체할 엄두를 낼 수 없습니다.

괜히 교환했다가 돌이킬수 없는 강을 건너

제품을 교환하자고 할수도 있습니다.

수리완료

수리가 완료되면 벤치에서 제품

에이징테스트를 진행합니다.

전원을 넣어 부팅과정 및

혹여나 동작되지 않는 부분은 없는지

체크하게 됩니다.

부팅화면 및 주의문구,

라디오까지 정상으로 동작합니다.

물론, 사운드도 나오고 있습니다.

그 밖의 터치패널 상태는 어떤지 점검을 진행합니다.

마지막으로 후방카메라를 테스트하여

차량에 설치 후 후방카메라가 동작을 안 한다??

카메라 불량이 아닌 경우를 제외하고는

후진 시 카메라 테스트를 진행하였기에

발생할 수 없습니다.

전반적인 테스트를 진행한 후

꼼꼼하게 포장 후 택배 발송합니다.

손재주가 있거나, 공구만 있어도 탈거는 가능합니다.

전자제품을 손되면 고장나시는분들은

업체에 방문해 탈거를 요청하세요.

차량 : QM3 2014

모델 : 순정 티맵 내비게이션 AVN(j87K-n3000K)

증상 : 화면, 오디오 기능먹통현상(하단버튼에 미등동작)

안녕하세요.

QM3 오디오수리

전문업체 카스토리입니다.

QM3오디오고장은 하루이틀

발생하는 것이 아닙니다.

고장증상

1. 화면이 켜지지 않는다.

2. 오디오 기능도 먹통이다.

3. 화면영상깨짐 현상 후 먹통이다.

4. 지도화면 튕기더니 먹통이다.

QM3차량이 입고되었다.

어느 지점인지 모르나, 서비스센터방문하여

수리하였는데, 보증기간 내 재수리가 발생하였다.

그런데, 서비스는 못 받고 기간이 지나버렸다.

수리가격도 저렴하지 않았는데 말이다.

수리는 받으셨다고 하니

수리이력이 있는건 당연하다.

그렇다면, 보증기간내에 재불량이 발생하였다면

수리가 어떻게 진행되었을까? 궁금하다.

수리방법

수리방법에는 여러가지가 있다.

재불량이 발생하였다? 왜? 또?

1번. 냉땜 가열방법

2번. 재생부품 교체작업

3번. 새부품 교체작업

1번과, 2번의 작업으로는 그리 오래

사용하는 경우가 드물다.

아래와 같이 수리이력은 있으나

부품교환흔적은 보이지 않는다.

1번의 작업의 결과이다.

메인보드 점검을 통해

고장 난 부품을 찾아 교환하는 작업을 진행한다.

고품과 신품의 차이를 느끼시나요?

때깔도 다르고, 생산년월도 다르다.

3번 부품을 갈아 써야 오래 사용이 가능하다.

수리결과

벤치 에지징 테스트를 거쳐 전원을 넣어 동작상태를 살핀다.

이 과정에서 전원이 안들어온다거나, 이상한 증상이 있다면

재수리를 진행한다. 하지만 그런 경우는

극히 드물게 발생한다.

지도 및 후방카메라까지 테스트를 진행한다.

차량 테스트

수리된 제품을 차량에 재설치한다.

그리고 다시 한번 동작테스트를 진행한다.

라디오 상태 정상이며

주파수 설정 및 터치패널 상태도 점검한다.

미디어 동작상태이다.

블루투스 및 음악재생등이 가능하다.

차량의 후방카메라 동작 및

GPS수신기 상태등을 점검한다.

제품본체는 정상이지만

차량에 설치된 모듈 불량도 종종 발생한다.

QM3차량의 90%는 먹통증상으로 지도가 들어가 있던

지도가 없는 사양이던 동일하게 메인보드의 칩셋고장으로 발생한다.

방문 시 메인보드 수리는 1시간 정도면

모든 테스트까지 가능하다.

차량 : 르노삼성코리아 QM3 2014년식

모델 : 순정 내비게이션 AVN(J87K-N3000K)

증상 : 화면불량, 액정불량, 블랙아웃 먹통

안녕하세요.

르노삼성 오디오

내비게이션 수리 전문업체

카스토리입니다.

르노삼성의 새이름 르노코이라의

그것도 연비깡패 QM3차량으로

오디오 고장이 빈번하게 발생하고 있다.

연비가 좋으니 그정도로 많이 탈것이고

그 정도로 고장도 많아 보이는 것일까?

QM3 오디오 고장증상이라면

대부분은 먹통(블랙아웃) 증상이며,

이번경우는 화면불량이 발생하였다.

어떻게 나오는지 확인 후 수리를

진행해 보았다.

2014년식 AVN올인원 순정이

고장이 났다?

고장확인 후 20T 별비트 및 드라이버를

이용해 탈거를 시작한다.

커넥터를 잘 뺀다. 안 빠진다고 힘으로만하면

더 안 빠진다. 요령껏 하자.

특히 라디오안테나(흰색커넥터) 말이다.

벤치에서 전원을 넣어본다.

왜 그러니 너?

LCD문제야, 보드문제야?

수리 전 꼭 확인하고 넘어가야 한다.

멀쩡한데 수리하면 꼭 문제가 생긴다.

메인보드 탈거 후

보드점검 후 문제를 파악한다.

고장 난 칩셋을 교환한다.

문제가 되면 LCD도 통으로 교체한다.

전문장비가 한몫할 때가 온 것이다.

그럼, 다시 부팅을 시작한다.

수리시간은 대략 1시간~

시스템정보를 확인해 보자.

J87K-N3000K(내비사양)

J87K-L3000K(내비 없는 사양)

터치조정메뉴가 있다면 소프트웨어는 최신으로 보면 된다.

수리가 완료되면

고장 전에 등록된 블루투스(BT)가 자동으로

연결된다.

프로그램은 그대로 유지된다.

티탭을 실행해 보자.

정상으로 부팅이 이뤄진다.

후방카메라까지 벤치에서 테스트 후

차량으로 이동한다.

수리 전과 비교해 볼까?

정상으로 나오는 라디오

내비게이션을 비롯해 후방카메라까지

아주 깔끔하게 정상동작하는 것을 볼 수 있다.

이와 같이 QM3오디오가 고장이 나면

찾게 되는 서비스센터? 가봐야

메인보드 칩셋수리를 하지 않는다.

새것교체 120만원 + 알파

수리 대행 서비스로 비싸다?

부품교환하는 곳 찾기도 힘들다.

그걸 한방에 해결해 준다. 어디서?

카스토리에 문의하면 된다.

차량 : 르노코리아 QM3

모델 : 순정 AVN(스마트커넥트라이트)

증상 : 화면먹통, 오디오기능먹통, 미등 켜짐

(휴즈문제아님)

안녕하세요.

르노삼성 오디오 및 내비게이션

수리전문업체

카스토리입니다.

르노삼성자동차의 새 이름

르노코리아 자동차입니다.^^

이젠 이렇게 불려야겠죠.

르노차량 중엔 QM3를 비롯해 SM시리즈들의

내비게이션 및 오디오 고장문제가

심심치 않게 발생하고 있다.

그중 QM3차량에서 나타나는 증상은

다음과 같다.

1. 화면이 먹통이다.

2. 주행 중 먹통 되거나, 갑자기 안 켜지는

증상을 보인다.

3. 휴즈가 나갔을 거라는 생각이 들지만

휴즈는 멀쩡하다.

4. 후방카메라가 녹색화면이 나오는 경우도 있다.

5. 내비게이션이 동작하지 않는 경우도

다양한 고장증상을 보이지만

대부분 블랙아웃(먹통) 증상이다.

QM3 고장증상

화면이 켜지지 않는다.

다만 하단버튼에 미등이 들어올 뿐이다.

고장증상이 확인되었으니

신족 정확하게 탈거를 진행한다.

오디오 센터패시아는 헤라를 이용해 탈거하고

t20별드라이버를 이용해 피스를 제거한다.

그 뒤 커넥터를 분리하면

오디오탈거는 끝이난다.

점검 및 수리과정

벤치 전원테스트를 진행해도

동일한 고장증상을 보인다.

고장 난 부품을 제거 후 새 부품으로 이식한다.

수리는 부품교환업체로 방문한다.

그래야 오래 쓴다.

오디오을 새것으로 교환하면 얼마나 할까?

대략 120만원 + 공임비용이 들어간다.

르노코리아 서비스센터에 방문해도

수리비용이 천차만별(40~70만원)이다.

그리고, 센터에서는 직접적으로 수리하지 않는다.

교환비용보다 저렴하게 바로 수리가능하다.

차량설치 후 동작테스트

라디오가 정상동작한다.

BT블루투스가 동작한다.

지도실행은 될까?

Tmap 탑재된 qm3차량이며

부팅이 시작된다.

GPS도 문제없이 동작한다.

수리를 하다 보니 어느새

저녁이 되었다.^^

후방카메라도 문제없이 동작한다.

QM3 오디오수리는 탈거 부터 수리 후 재 장착까지

한 시간이면 가능하다.

방문이 어려운 거리는 택배수리를 진행할 수 있다.

차량 : 르노코리아 qm3

모델 : 순정형 올인원(j87k-n3000k) 스마트커넥트라이트

고장 : 화면먹통, 블랙아웃, 오디오먹통

안녕하세요.

qm3 순정 카오디오

수리 전문업체

카스토리입니다.

qm3차량에 장착된 순정모델에는

크게 3가지이다.

1. 스마트커넥트라이트(n3000k) tmap지도사양

2. 스마트커넥트라이트(l3000k) 지도빠진 후방있는 사양

3. 테블릿이 들어간 모델

그중 스마트커넥트라이트라는

모델에서 주로 나타나는 고장증상을

소개한다.

화면이 먹통인상태로 블랙아웃증상으로 보인다.

후방카메라는 물론, 오디오 사운드 동작도

하지 않는다.

대부분 메인보드의 부품고장으로

나타난다.

핵심부품인 cpu의 결함으로

새부품으로 교체를 진행한다.

수리가 완료되면

벤치에서 에이징테스트를 진행한다.

고장증상이 사라졌는지

확인하는 작업을 진행한다.

라디오화면도 블루투스화면도

모두 정상이다.

제품의 시스템정보를 확인해보자.

이화면에서 터치조정(보정)메뉴가 있는데

없다면 최신업그레이드를 진행하길 바란다.

업그레이드진행 후 생성되며

터치패널이 이상한곳이 눌린다면

조정 후 사용하면 된다.

차량은 2015년식으로 대략 7~8년 사용되었다.

이정도 사용하다보면 고장나기 마련이다.

수리가 가능하니 부품교환 후 사용해보자.

차량에서는 어떤 동작을 하는지 확인해보자.

지도실행도 해보자.

차량의 gps가 정상인지 확인한다.

현위치까지 문제없이 수신되고 있다.

후방카메라 동작도

정상으로 표현된다.

qm3 메인보드 수리는 1시간이면

가능하다, 부품은 새제품으로 교환한다.

간혹 방문이 어려울경우 출장수리를 요청해보자.

차량 : 르노코리아 QM3

모델 : 순정av오디오(J87K-L3000K)

내비없음, 순정 후방카메라 동작

증상 : 화면먹통, 오디오고장, 블랙아웃

안녕하세요.

수입차 오디오

내비게이션 수리전문업체

카스토리입니다.

르노코리아의 가성비차량으로

QM3차량을 꼽을수 있다.

이차량의 경우 때가되면 고장나는

오디오고장 결함이 있다.

증상은 이렇다.

화면이 안나오고 오디오기능도

먹통이며, 사운드, 후방카메라까지 먹통이다.

그냥 오디오가 안되는거다.

순정카메라가 있음에도 불구하고

사제 카메라를 설치해 사용하셨다.

오디오를 수리해 사용하면

그 증상을 해결할수 있는데 말이다.

차량이 입고되었다.

고장증상은

오디오고장증상이다.

순정카메라가 있어야할 곳에

사제카메라도 또 있다?

왜 그랬을까, 오디오고장이니

화면이 안나와 답답하셨을까?

수리업체가 아닌 일반 업체에 방문했으니

수리는 안된다 했을거고

정 불편하면 카메라를

설치해 사용하라고 했을것이다.

QM3 AUDIO REMOVER

탈거작업을 진행한다.

센터페시아의 하단부를 손가락을 이용해

벌려 탈거한다.

T20별렌치, 드라이버를 이용해

4개의 피스를 제거한다.

공조기 스위치 커넥터는

미리 빼둔다.

수리실에 이동했으나

차량에서와 같이 동일증상의

고장상태를 보인다.

수리내역이 있어보인다.

얼마나 수리를 잘해놓았는지

확인해보자.

확인결과

부품교환없이

리히팅(열) 작업만 한것으로 보인다.

누누히 말하지만 리히팅은

그리 오래사용할수 없다.

손안데고 코를 풀었다고나 할까?

카스토리의 수리방법이다.

고장난, 문제의 부품은 제거 후

새삥(새것)CPU IC로 교체를 진행한다.

전문적인 장비가 없이 수리를 진행할시

부품은 고사하고 메인보드사망으로

이뤄질수 있으니 꼭 명심하자.

부품교환에 문제가 없다면

벤치테스트시 부팅이 이뤄지는건 당연한 것이다.

시스템정보를 확인해보자

J87K-L3000K(내비없는 사양)

J87K-N3000K(내비있는 사양)

그리고

터치조정메뉴가 내차량에는 없다?

소프트웨어 업그레이드 진행시

활성화가 가능하다.

차량에 설치 후 부팅을 해보자.

문제없이 켜지고 있다.

쓸모없는 주의문구도 한번 확인해주고

주의화면이 필요없으면

"주의화면을 자동전환 합니다."부분을

체크하고 확인해주면 된다.

다음부터는 그냥 넘어가게된다.

라디오상태도 정상이며,

주파수설정 및 사운드도 정상으로 나오고 있다.

DMB방송시청이 가능해졌다.

주행중에는 못보지만 말이다.

순정후방카메라가 정상화되었다.

사제카메라는 이젠 필요없다.

#QM3순정후방카메라교체 #QM3후방카메라

QM3 오디오수리는 내비가 있거나 없거나에 따라

수리비용에 차이는 발생하지 않는다.

사용되는 부품과 수리시간은 동일하다.

한시간이면 오디오를 살려 사용할수 있다.

차량 : 르노코리아 qm3

모델 : 순정avn,j87k-n3000K,L3000K

증상 : 화면먹통, 오디오먹통, 후방먹통

안녕하세요.

qm3 오디오수리 전문업체

카스토리입니다.

qm3차량의 고질적인 오디오불량?

빈번하게 발생하는 제품이다.

사제도 아닌 순정제품으로

고장나면, 수리가 필수적이다.

고장증상은 어떠한가?

화면이 안나온다. 그렇다고

오디오소리가 나오지도 않는다.

avn차체가 먹통상태를 보인다.

후방카메라도 될리 없다.

교환 및 수리를 가능한가?

새것은 120만원 + @이다

그러니, 수리할수 밖에 없다.

그보다 아주 저렴한 금액에 가능하기

때문이다.

수원에서 찾아주신 qm3차량이다.

qm3 오디오고장증상은

다음과 같다.

화면이 안나온다.

액정이 불량일수 있다.(오디오가 나오면)

아무리 해봐도 동작하지 않는다.

메인보드문제이니

오디오를 탈거한다.

qm3 탈거방법은 헤라를 이용하여

하단부위에 헤라를 넣어 들어올린다.

그 뒤 손으로 빼면 된다.

그다음은 별렌치 T20사이즈로 피스를 제거한다.

qm3 오디오 뒷편이다.

커넥터들이 와이리 많은지

전원선을 비롯해 안테나선, 연장선들을

손톱이나, 드라이버를 이용해 누르면서

빼면 탈거가 가능하다.

#qm3탈거방법 #qm3커넥터위치

제일 난이도 높은 안테나 빼는 방법이다.

이건 설명하긴 그렇지만

화살표부위를 모니터 뒷쪽으로 5mm정도

밀어놓고 눌러 빼면된다.

메인보드점검을 통해

CPU ic가 문제인것을 확인하였다.

그다음은

메인보드에서 깔끔하게 제거한다.

왜? 열만줘서 살리는게 아니기 때문이다.

새로운 CPU ic를 재안착(실장)시켜준다.

BGA타입의 부품이라

전문적인 장비로 수리를 진행한다.

#cpu교환 #cpu제거

수리가 정상적으로 이뤄졌는지

확인한다.

부팅을 시작으로 라디오화면 및 후방카메라 테스트를

진행한다.

완벽하게 조립 후 차량으로 이동한다.

차량에서의 동작테스트

라디오를 틀어보자.

문제없이 동작하는것을 볼수 있다.

QM3 AVN의 하단부 버튼조작도

문제없이 모든기능을 사용할수 있다.

차량의 후방카메라도

정상으로 표현되고 있다.

QM3 스마트커넥트라이트 제품

수리는 1시간이면 가능하다.

방문이 어려울경우 택배수리를

진행해도 동일한 수리를 받아볼수 있다.

차량 : 르노코리아 QM3
모델 : 스마트커넥트라이트(smart connect light) N3000K 내비사양
증상 : 화면, 내비, 오디오, 후방 모든기능 먹통증상, 블랙아웃 상태

안녕하세요.

QM3 순정 오디오 수리

전문업체 카스토리입니다.

QM3차량의 오디오가 고장나는것은

하루이틀 문제는 아니다.

세월이 흘러 자연스레 고장나는것을

막을순 없다.

막을순 없어도, 수리해 사용이 가능하다.

차량오디오 서비스는 몇년일까?

그래봐야 차량출고 후 2년이다.

그 기간이 지났다면, 유상수리를

받아야하며, 서비스센터에서는 교환으로

무려 120만원의 비용이 청구된다.

비용이 비싸다고 하면, 대행으로

1주일 소요되며, 청구비용도 저렴하지 않다.

그렇다면, 어떻게 하라는 것인가?

어쩔수 없는 경우을 제외하고는

방문즉시 수리를 해주는 곳을 찾아야한다.

그것도, 정식(FM)으로 수리하는곳

부품을 교환해주는곳

새부품을 교환하는 그런곳 말이다.

서비스센터에서 견적받고 오신경우

그비용이면 수리가 되냐는 질문을 받곤한다.

그렇게 비싸지 않다.

수리받아 사용하자.

안산에서 문의 후 찾아주셨다.

안산에서 오는데 그리 오래걸리지 않는다.

차에 기름만 있음 어디든 갈수 있다.

차량은 2014년식이며,

다행이도, 처음 고장난것으로 보인다.

대부분은 어디에선가 수리 후 몇개월 사용못해

방문하는 경우가 대다수이다.

#QM3 오디오 탈거방법은?

첫번째, 센터페시아를 탈거한다. 하단부위를

드라이버같은것으로 살작벌려 손가락만 들어가면

빼는데 그리 어렵지 않다.

(방문이 어려우면, 택배수리)

두번째, T20별드라이버를 이용해 탈거하자.

드라이버가 없다?(다이소에 가면 저렴히 구매할수 있다)

세번째, 커넥터를 분리한다. 대부분 가운데부분을 눌러 뺀다

흰색(라디오)커넥터만 빼는데 조금 어렵다.

(일자 드라이버를 이용하면 쉽다)

수리실에서

벤치테스트를 하지만

역시나, 부팅이 되지 않는다.

화면이 켜지지 않는단 말이다.

문제점 파악을 위해

메인보드를 분리한다.

메인보드의 핵심부품인

CPU부품을 제거한다.

내공이 쌓이지 않으면

교환하지 말자. 보드를 죽이지 말자는 말씀이다.

부품은 새것을 준비해 교환한다.

전문용어로 실장한다고 한다.

BGA 타입은 BGA리웍 장비를 이용해

견고하게 고정시켜준다.

수리가 완료되면

어떻게 확인이 가능할까?

수리실 벤치전원테스트로 화면을 켜보자,

부팅화면을 비롯해 블루투스화면, 후방카메라동작까지

모든 기능을 테스트한다.

수리 후 새로 셋팅해야할 부분은 없다.

그냥 바로 사용이 가능하다.

smart connect light

영문문구와 함께 부팅이 시작된다.

왜 이리 반가울까?

후방카메라없이는 주차를 못하신다는 고객님

라디오화면도 나온다.

물론 라디오 주파수 설정 후

소리도 들을수 있다.

화면만 먹통이 아니라 오디오가

사망한것처럼 안된다.

그것을 수리하는 것이다.

내비게이션 살리기~

#메인보드 수리 후

Tmap 내비게이션도 정상동작한다.

지도화면도 문제없이 나오고 있다.

아주 간혹, #내비게이션만 안된다?

#QM3 후방카메라가 녹색화면이다?

이런것도 수리가 가능하냐는 질문?

물론 가능하다.

#QM3 후방카메라가 정상동작한다.

이젠 주차걱정을 덜었다.

이젠 마트도 갈수 있겠구나.

수리는 방문즉시 바로 진행된다.

몇일 걸리거나, 몇시간 걸리지도 않는다.

차량 : 르노코리아 QM3
모델 : 순정 내비게이션 시스템(스마트커넥트라이트),J87K-N3000K
증상 : 디스플레이 줄감, 액정불량, 보드불량

안녕하세요.

르노코리아 네비게이션

수리전문업체 카스토리입니다.

르노코리아의 QM3차량에

설치된 순정내비게이션 고장이

빈번하게 고장이 발생하고 있다.

이차량의 경우 서비스센터를 통해

수리를 진행한적이 있으나

또 불량이 났다.

수리업체의 두배나 되는 금액을 지불했는데 말이다.

왜 그런걸까?

이러면, 안드로이드올인원을 설치하지

수리할 이유가 없었다.

진단부터 수리까지 논스톱으로

진행하였다.

과연, 동일한 부품이 문제가 있는것인지

확인 후 수리를 진행하였다.

차량은 2015년식으로

평택 세교동에 위치한

르노 서비스센터에서 수리를

받은 이력이 있는 차량이다.

수리도 탈거 후 몇일 걸려 수리했는데

저렴한것도 모르겠는데

이게 머람? 또 고장이 났다

보드불량이야, LCD불량이야?

화면에 줄이 생겼다.

QM3순정오디오 고장이

발생했으니

신속하게 탈거를 진행한다.

모델은 다름아닌

#J87K-N3000K모델로 내비게이션이

들어간 모델이다.

네비게이션이 빠진모델은 #L3000K모델이며

동일한 부품이 들어가

수리시 동일한 비용이 나오게된다.

#벤치테스트를 했으나

차량에서와 같이 동일한 고장증상을 보인다.

타업체 수리이력이 있었으며

다행히 메인보드불량은 아니다.

그렇다면, 머가 문제야?

확인결과, LCD불량으로 판명되었으며,

#LCD를 교체했다.

LCD+터치패널 결함모델로 교체했다.

#QM3 디스플레이 교환 후

벤치에서 에이징을 걸어 테스트한다.

부팅화면정상이며, 터치상태도 정상이다.

#QM3 시스템정보를 확인했으나,

구형버전이 탑재된 본체로

터치보정 메뉴가 없다.

S/W 업그레이드를 통해

#터치보정메뉴가 활성화되었다.

네비게이션 지도는 정상일까?

구동결과 정상으로 구동된다.

물론, 내비게이션 상태에서도 문제없이

터치도 정상이다.

QM3 순정오디오 수리가 완료되었으니

차량에 설치를 진행한다.

탈거의 역순으로 진행하면되며

탈거보다 조립이 쉬운편이다.

미디어기능도 정상이며,

내비게이션의 GPS신호에도

문제없어 보인다.

주차시 답답했던 후방카메라도

문제없이 동작하고 있다.

#QM3차량의 순정오디오 불량은 대부분

한시간이면 수리가 완료되며, 항시 새부품을 보유하고 있다.

간혹, 지방이나, 거리가 멀리계시다면

택배수리를 진행하면 3~4일이면 받아볼수 있다.

차량 : 르노 삼성 QM3
모델 : 순정 AVN 내비게이션(J87K-N3000K, L3000K)
증상 : 화면먹통, 오디오기능먹통, 후방카메라안됨(고장?)

안녕하세요.

QM3 순정오디오

수리전문업체 카스토리입니다.

QM3차량의 5~6년 지난 모델에서

주로 나타나는 내비게이션 모니터

고장현상이다.

오디오기능 자체가 동작하지 않는다.

순정모니터가 고장나면

어떻게 해야할까?

우선 생각나는 곳은 르노자동차 서비스센터일것이다.

그렇다면, 서비스센터에서

수리가 가능할까?

결론은, 수리하지 않는다.

교환하란다.

간혹, 수리를 대행해 주는

업체도 있긴 하다.

그치만 비용이 비싸다.

QM3차량의 모니터는

무엇을 고쳐야 할까?

메인보드의 핵심부품으로

CPU를 교체하면

왠만한 증상은 해결이 가능하다.

내비게이션 모니터

고장차량이다.

차량은 7년된 차량으로

메인보드가 고장이 났다.

순정오디오를 탈거한다.

QM3 오디오탈거 방법은?

센터페시아 마감재는 하단부분을

드라이버같은걸로 살작 들어올려 앞으로 빼면된다.

그 뒤 T20별드라이버를 이용해 피스를 제거한다.

그리고, 오디오를 앞으로 뺀 뒤 커넥터를 제거한다.

이때, 일자드라이버가 있으면 아주 쉽게 탈거할수 있다.

부품을 교환하기 위해

본체를 분해한다.

모니터와 분리한 뒤

핵심부품을 제거한 후 교체를 진행한다.

CPU라는 부품이 교체되었다.

 열만주는 방식? 오래쓰지 못한다.

아마도 몇개월 사용 못한다는 얘기를 할것이다.

부품교환은 숙련된 자들만 한다고 보면된다.

서툰작업으로 메인보드에

데미지를 입혀 사망하는 경우도 종종발생한다.

메인보드 사망이면

교환이 답이다.

수리실에서 벤치전원을 넣어

테스트를 진행한다.

부팅정상이며, 라디오와 블루투스기능이 정상화되었다.

그렇다면, 이젠

QM3 차량에 내비게이션 모니터를

설치 후 차량테스트를 진행한다.

라디오모드이며, 사운드까지 정상이다.

Tmap은 어떨까?

정상구동된다.

스마트폰에서 사용하는 Tmap과는

차이가 있다.

다운로드 후 SD카드에 넣어 사용하는 타입이다.

후방카메라도 정상동작한다.

간혹, 후방카메라만 녹색화면이 보이는 경우가 있다.

이 경우 카메라 고장일까?

일부 업체에서 카메라 고장으로 교체한 경우도 본적있다.

카메라고장이 아니다.

메인보드고장이다.

Tmap 내비게이션은 위성신호

GPS신호를 정상수신중이다.

QM3 스마트커넥트라이트 메인보드 수리는

얼마나 걸릴까?

차를 맏기면 찾아갈수 있을까?

몇일 소요되는것은 아닐까?

직접 방문해 수리한다면 1시간이면 운행이 가능하다.

차량 : 르노 QM3
모델 : 순정네비게이션, 오디오, J87K-N3000K
증상 : 휴즈점검시 정상, 화면안켜짐, 오디오기능먹통,
후방카메라까지 안됨

안녕하세요.

QM3 순정오디오

수리전문업체 카스토리입니다.

QM3차량의 순정오디오의 고장도

문제점이 많아보입니다.

사용기간에 비해 고장이

빠르게 나타나고 있는제품중

하나입니다.

오디오먹통증상으로

르노서비스센터에 내방해보았으나

교체견적으로 120만원가량을

청구하더군요.

그럼 교체가 아닌 수리를 의뢰하면

어떨까요?

수리비용도 과다 청구되고

있습니다.

그렇다면 저렴하게 수리하는

방법이 있을까?

물론, 있습니다.

탈거 후 보내주시는경우가

택배수리가 제일 저렴하담니다.

택배수리로 의뢰하신 QM3오디오를

벤치에서 전원을 인가합니다.

당연히 나오면 안되겠지만

역시나 안나오고 있습니다.

DWRN2001,J87K-n3000K 모델이구요.

내비빠진, J87k-l3000k 모델도 있답니다.

두제품 동일한 고장증상을 보입니다.

수리를 진행하기 위해

점검 및 테스트를 거쳐

고쳐야될 부품을 찾아냄니다.

찾아진 부품은

한번도 쓰지않은, 새것으로

교환이 진행됩니다.

모든 수리업체가 교환하는것은

아닙니다.

꼭 교환하는 업체에

방문하세요.

재수리를 진행하는경우가

종종 있는데요.

이경우 CPU부품을 교환하는

업체는 10개중 1개가 있을까 말까입니다.

교환업체는 몇프로 되지 않는다는것이죠.

수리가 잘되었다면

전원을 인가할경우

부팅화면이 보이게 됩니다.

50%는 성공입니다.

그렇다면 다른기능테스트도 진행해야겠죠.

라디오동작 테스트입니다.

문제없이 동작합니다.

사운드도 정상입니다.

시스템정보를 확인하면

구형 소프트웨어가 설치되어 있는

경우 최신으로 업그레이드

진행됩니다.

터치조정은 기기 펌웨어(소프트웨어)가

진행되면 생성이 된담니다.

사용하시던 스마트폰도

조립만 하시면 문제없이

사용이 가능합니다.

QM3의 오디오는 티맵을 사용합니다.

스마트폰연동이 아닌 메모리타입으로

업그레이드 후 최신지도를 사용하실수 있습니다.

#QM3순정내비업그레이드

티맵화면도 문제없이 동작합니다.

GPS의 신호도

문제없이 잡히고 있습니다.

#QM3티맵네비게이션고장

사용하시던 후방카메라는

어떨까요?

후방카메라 동작테스트도 진행됩니다.

차량에 설치 후 순정후방이 문제가

없으면 바로 사용이 가능합니다.

#QM3오디오수리 #QM3후방카메라먹통

QM3 순정내비게이션 수리가

완료되었습니다.

제품은 에이징테스트 후

재포장하여 발송해드렸습니다.

차량 : 르노삼성자동차 QM3 연비최강
모델 : 순정으로 설치된 순정AVN내비,J87K-N3000K
증상 : 화면이 안들어온다(블랙아웃), 본체 전원은 정상이다(휴즈불량아님)

안녕하세요.

QM3 순정 오디오 수리

전문업체 카스토리입니다.

QM3차량이 안성공도에서 찾아주셨다.

처음엔 공도 르노삼성서비스센터에

내방하였으나, 오디오를 탈거 후

다니란다. 수리해서 오면 설치해준다나...

평택쪽 서비스센터에 방문하니

바로 방문하면 수리가능한 업체를

소개시켜줬다.

고장증상을 확인하니

오디오를 빠르게 탈거한다.

차량의 년식은 2014이다.

그러니까 7년정도 사용하니 오디오고장이다.

증상은 말할것없는

화면먹통(블랙아웃증상)이다.

화면이 안들어오니

머가 문제인지 알수 없다.

서비스센터에 방문해야 휴즈체크밖에 할수 없다.

QM3 AVN본체 보드 수리 후

정상수리가 되었는지

모든기능을 테스트 후 출고된다.

라디오가 정상적으로 나오고 있다.

소리는 물론, 주파수 조정도 가능하다.

터치패널 이상증상은 발견되지 않았다.

그 외 멀티미디어 기능도 정상

DMB는 물론 USB를 통한 음악재생

그리고 블루투스, AUX기능까지

다시 사용이 가능하다.

블루투스기능도 수리 후

정상연결됨을 보여준다.

시스템정보를 살펴보니

버전이 J87K-N3000K-ap-052이다.

이게 최신버젼이다.

최신버전일 경우 터치보정이 가능하도록

터치보정이 생기게 된다.

(화면터치가 밀리거나, 다른곳이 눌리면

터치조정 후 사용이 가능하다.)

qm3차량에 설치된 tmap은 어떨까?

정상으로 구동되고 있다.

Tmap구동으로

현위치가 동기화되었다.

qm3 지도 업그레이드 방법은

Tmap 사이트 접속 후

저 순서대로 접속하여

프로그램 다운로드 후 사용이 가능하다.

단, 현재 지도메모리가 확장되어

8GB에서는 받을수 없다

필히 16GB메모리로 교체 후 진행하셔야

최신 업그레이드가 가능하다.

후방카메라도

정상으로 보이고 있다.

사람이 간사한게 후방카메라없을땐

주차걱정을 했던가?

후방카메라를 쓰다 안쓰면

다른차를 받을거 같고, 차량에 손상이 갈것같다.

qm3 오디오 화면불량(전원안켜짐) 증상을 해소하였다.

보드교환이 아닌 수리로 저렴하고

합리적인 금액에 진행하였다.

qm3 AVN 먹통수리는 교환이 아닌

수리가 정답이다.

그외, 안드로이드로? 그리 저렴하지는 않다.

차량 : 삼성 QM3
모델 : 스마트커넥트(J87K-n3000K)
증상 : 백화, 블랙아웃, 먹통증상(갑자기 화면이 나가기도 함)

안녕하세요.

르노삼성차량 오디오 및 내비게이션 수리전문업체입니다.

QM3차량의 AV사양(후방,내비)있는 사양 수리 전문입니다.

이번 수리는 택배수리를 진행한 사항입니다.

여기저기 날자가 보입니다.

도장으로 찍어놓은것으로 보아하니

1~2번의 수리를 진행한건 아닌거 같습니다.

서로 날자로 달라요.

추가3개월은 수리를 많이 해서 서비스준거 같죠^^

관계자외 라벨 훼손 금지 스티커가 있으니

이걸 뜯게되면 돌이킬수 없다는거겠죠

하지만 고장증상이 있어 택배로 왔으니

봉인훼손 후 확인해 보겠습니다.

고장부위를 확인합니다.

여기저기 꼼꼼히 확인합니다.

돌이킬수 없는 제품을 시간낭비로 보고 있지는 않은지요.

제일 문제가 되는 CPU부품 교환이력은 보이지 않습니다.

말 그대로 rework 만 여러차례 진행한것으로 보입니다.

QM3의 메인보드에서 CPU를 제거하였습니다.

아주 새것CPU로 교체를 진행합니다.

중간과정은 생략입니다.

수리가 완료되었으니

택배포장하기전에 테스트를 진행합니다.

전원인가 후 고장증상이 사라졌는지 보아야 합니다.

QM3제품은 탈거만 가능하시면

택배수리 진행이 가능합니다.

택배수리는 3~4일이면 받아보실수 있습니다.

☆QM3 오디오의 불량이 많다.☆

차량 : 르노삼성자동차 QM3 2015년식

모델 : 순정AVN,J87K-N3000K

증상 : 전원먹통, 오디오먹통

안녕하세요.

르노삼성차량의 오디오문제점이

발생하고 있습니다.

스마트커넥트시리즈가 문제가 있는건지

내구성이 문제가 있는건지는

르노삼성측에서 발키려하지않기에

수리를 해서 쓰고있는 실정입니다.

QM3의 차량같은경우

스마트커넥트라이트모델입니다.

AVN사양으로 올인원처럼 몸체하나로

동작을 한답니다.

SM5,7시리즈의 경우

오디오와 모니터가 분리형이지만 말이에요.

QM3차량이 입고되었습니다.

안산에서 오신거 같습니다.

2015년식 말차량입니다.

딱,,,, 거짓말처럼 서비스기간이 만료가 된 시점에

이런식으로 오디오가 고장이 나다니..

나에겐 알일어 나는 일인줄~~~

화면이 보는거와같이 블랙아웃(먹통)입니다.

물론,소리도 나지 않구요.

또다른 증상하나를 들자면

하단의 버튼에는 미등이 들어오고 있다는겁니다.

오디오를 신속하게 탈거합니다.

이런경우 백말백중입니다.

고장날게 이거밖에 없습니다.

분해 및 점검과정을 거쳐

수리를 진행합니다.

물론 장비가 빠질수 없습니다.

BGA rework station이용해

수리가 진행됩니다.

A/S보증라벨입니다.

수리가 완료되니

거짓말처럼 부팅이 시작됩니다.

오랜만에보는 주의문구를 확인후

전반적인 테스트를 진행합니다.

혹여나 발견못한 불량을 찾아서요.

라디오기능도 문제없이 동작되며,

안테나의 문제점은 없어 보입니다.

DMB방송은 어때요?

정상적인 영상수신을 이루고 있습니다.

티맵네비게인션을 실행해봅니다.

티맵업그레이드 주소안내해드리겠습니다.

http://www.tmap.co.kr/tmap_for_car/customer/renaultsamsungm.do?searchSeq=2#locationFixed

출처 : SKT Tmap

정상적인지도화면이 보이고 있습니다.

목적지검색도 정상입니다.

마지막으로 후방카메라를 점검합니다.

필수아이템이죠.

#QM3오디오수리 #AVN먹통 #오디오수리 #QM3고질병

#J87K-N3000K #블랙아웃 #사운드먹통 #전원수리 #메인보드수리

☆르노삼성 QM3 오디오 먹통은 왜그런가☆

차량 : 르노삼성자동차  QM3

모델 : 순정AVN시스템, J87K-N3000K(28084-6213R)

증상 : 주행중 갑자기 오디오먹통

안녕하세요.

차량의 오디오(AVN)사양이 고장이 났습니다.

오디오가 먹통이 되었죠.

QM3는 고질적인 불량으로

동호회에서도 고장나셨다는분들이

파다합니다.

그래서 수리를 여기서 하셨다, 저기서 하셨다.

얼마에 하셨다. 엄청 말이 많은 제품입니다.

가격도 중요하지만,

어떻게 진행하는지

정석으로 수리를 하는지가 중요합니다.

갈아줘야하는부품을

교환을 안하는경우도 많이 봤답니다.

그리고 재생부품을 사용하는경우도요.

QM3오디오 왜그럴까 한번 보겠습니다.

2014년식이니 횟수로 5년이 되어가느차량인데요.

이렇게 화면이 나오지 않는 증상을 보입니다.

물론 사운드(소리)도 나오지 않습니다.

그리고 버튼에는 미등이 나오고 있는데요.

제품은 J87K-N3000K이며,

파트넘버 28034 6213R입니다.

이번호를 통해 제품의 단가를 확인할수 있습니다.

도대체 얼마냐?

싸면 그냥 교환할텐데 말이에요.

그치만 순정들이 싸게나온걸 본적이 없습니다.

무려 120만원가량한다는데

교환은 꿈도 못꾸네요.

이증상의 경우

메인보드를 수리하는데요.

이게 단순 납땜작업을 하는게 아닌

BGA칩을 때어내고 교환하는작업이

생각처럼 쉽다면 얼마나 좋을까요?

부팅을 시작합니다.

스마트커넥트클론라이트라는 문구와 함께말이죠.

QM3만의 로고화면이랍니다.

미디어기능도  확인을 해보죠.

DMB,USB,블루투스,AUX까지

여러가지 기능을 사용할수 있다구요.

누군 블루투스를 애용할테구,

누구DMB를, 누군MP3을요..

먹텅구리가되면 수리하는게 좋아요.

그것도 아니라면

라디오를 애청하시는분들도 있을거에요.

가족이 타는 차량이라면

여러 스마트폰을 등록해 사용할수도 있어요.

Tmap네비가 탑재된 바로 그제품

삼성네비게이션입니다.

언제부턴가 Tmap를 사용하더라구요.

대기업과의 콜라보인가요?

QM3는 지도를 메모리에 넣어사용하는 타입이에요.

미러링으로 사용하는 T맵과는 차이가 있답니다.

터치상태도 점검해요.

터치와 액정의 문제점은 없더라구요.

후방카메라는요.

주차할때 카메라없으면 엄청 불편하드라구요.

차량은 작은데 여기저기 쿵~

#QM3 #QM3오디오수리 #오디오수리 #오디오먹통 #앗세이교환 #오디오안켜짐

#스마트커넥트라이트 #QM3고질적오디오불량 #메인보드수리비용

☆QM3 흔한 전원불량 수리☆

차량 : 르노삼성 QM3

모델 : 순정오디오, 280346213R

증상 : 전원불량, 파워안켜짐

안녕하세요.

르노삼성차량의 오디오불량을

호소하시는분들이 많은거 같습니다.

QM3차량의 겨우 오디오가 먹통이됩니다.

전원(파워)버튼을 눌러도 아무런 반응이 없지요.

버튼에 미등이 점등이 되긴 합니다.

단순하게 휴즈가 나가면 얼마나 좋을까요.

FUSE를 점검해봐도 소용없더군요.

센터에서는 오디오를 통으로 교환하라고 합니다.

리퍼제품이나, 새상품을요.

가격이 얼만대 교환을 ㅠㅠ

수리가 해답인거 같습니다.

연비좋은 QM3차량입니다.

그치만 수리비가 비싸네요.

2014년식이면 다행이라고 생각해야할까요?

오디오가 망가졌습니다.

전원이 안켜져서 후방카메라까지 쓸수가 없습니다.

사용하는 버튼에는 미등이 점등되는 증상을 보입니다.

28034 6213R의 품번을 가지고 있습니다.

센터가면 조회해주는데 부품가격대가 무려 120만원대더라구요.

QM3오디오 탈거방법

공구는 헤라와 20T별렌치가 필요합니다.

간단한 곳이 고장난거 아니야?

수리비가 왜이렇게 비싸 하시겠지만

절대 그렇지 않습니다.

수리를 하는 방법은 여러가지가 있을겁니다.

기존의 부품을 쓰는 리히팅방법

재생부품을 쓰는방법, 새부품을 쓰는방법 등

소비자가 알수 없습니다.

믿고 가는수 밖에요.

거기에 어떤 장비를 쓰느냐가 판가름 된답니다.

수리가 진행되면, 조립을 진행합니다.

부팅로고가 보이면

별다른 문제없이 테스트가 이뤄집니다.

주의화면을 넘기면 발 사용이 가능합니다.

라디오 주파수화면입니다.

DMB(디지털 멀티미디어 브로드케이팅)도

문제없이 나오고 있습니다.

소리도 문제없습니다.

블루투스는 페어링을 통해 정상사용이 가능합니다.

QM3는 T맵을 사용한답니다.

Tmap를 사용는제품은 르노삼성이

유일하지 않을까요.

기존의 경로가 남아있네요.

날짜와 시간이 동기화되었습니다.

명칭검색도 진행하구요.

후방카메라까지 테스트를 완료하면

탈거부터 수리 그리고 테스트까지

끝나게 됩니다.

#QM3 #오디오수리 #블랙아웃 #전원먹통 #부팅불량

#QM3오디오수리 #르노삼성오디오서비스센터 #교환말고수리

☆QM3 블랙아웃 수리하기☆

차량 : 르노삼성자동차 QM3

모델 : 순정오디오(AV,AVN),내비사양,내비없는사양

증상 : 화면이 먹통되는 블랙아웃(전원불량)

안녕하세요.

르노삼성자동차의 고질병을 소개합니다.

운행에 지장을 주는 불량은 아니어도

고장이 나면 답답한것이 하나 있습니다.

다름아닌 오디오입니다.

올인원모델의 AVN이며,

스마트커넥트라이트제품이죠.

화면이 켜지지않습니다.

당연히 후방카메라,네비게이션도

먹통인 상태이지요.

다른건 몰라도

후방카메라는 꼭 필요하잖아요.

하는수없이 수리를 받아야할것 같습니다.

르노삼성의 소형SUV차량이자,,

가연비가 뛰어난 차량입니다.

QM3는 외제차?

국내생산공정이 없는 QM3는 스페인차량입니다.

2015년식이구요.

전량 수입되기때문에 부품하나하나 비싸다네요.

오디오두 그럼 수입인가?

말로만 고장이 많다고 들었지

나에게 이렇게 발생될줄수 몰랐다.

이정도면 리콜해야되는거 아냐?

하시겠지만

서비스기간내에야 교환을 진행해줄뿐

기간이 만료되면 어쩔수 없이

사비를 들여 수리를 진행해야된답니다.

문제는 메인보드이며, 기타 간단한 조치로

해결될일이 아니랍니다.

보드수리가 완료되면

조립 후 전반적인 테스트를 진행한답니다.

라디오소리와 영상이 제대로 나오고 있네요.

DMB는 어떨까요?

정상적으로 TV화면이 나오고 있습니다.

내비게이션을 실행합니다.

아시죠? QM3는 SKT사의 Tmap를

적용하고 있다는 사실이요.

스마트폰에 비하면 실시간교통정보가 반영이 미흡하지만

메모리카드로 업그레이드해 사용하는 방식이랍니다.

QM3차량의 고장증상이 블랙아웃뿐이냐?

대부분은 그렇지만  액정불량 및 터치불량도 발생한답니다.

후방카메라 그린화면으로 뜨는경우도 있지요.

다행이도 이번에는 블랙아웃 증상 이외에

다른것은 없었답니다.

#QM3오디오수리 #QM3AV블랙아웃 #QM3AVN수리

#QM3전원불량수리 #스마트커넥트라이트고장 #화면불량
