벤츠 모니터 수리, E220 지니맵 메인보드 CPU교체

Hi, Benz

벤츠 모니터 고장 수리 전문업체

카스토리 수리마스터입니다.



벤츠 모니터가 켜지지 않아요.

오디오는 나오는 것 같습니다. 머가 문제죠?

고질병처럼 나타나는 모니터 블랙아웃(암전) 상태입니다.

한번 수리한 경우와, 여러 번 수리한 경우도 있는 모델입니다.



벤츠 E클래스 E220 2015년식모델에는 어떤 제품이 들어가 있을까요?

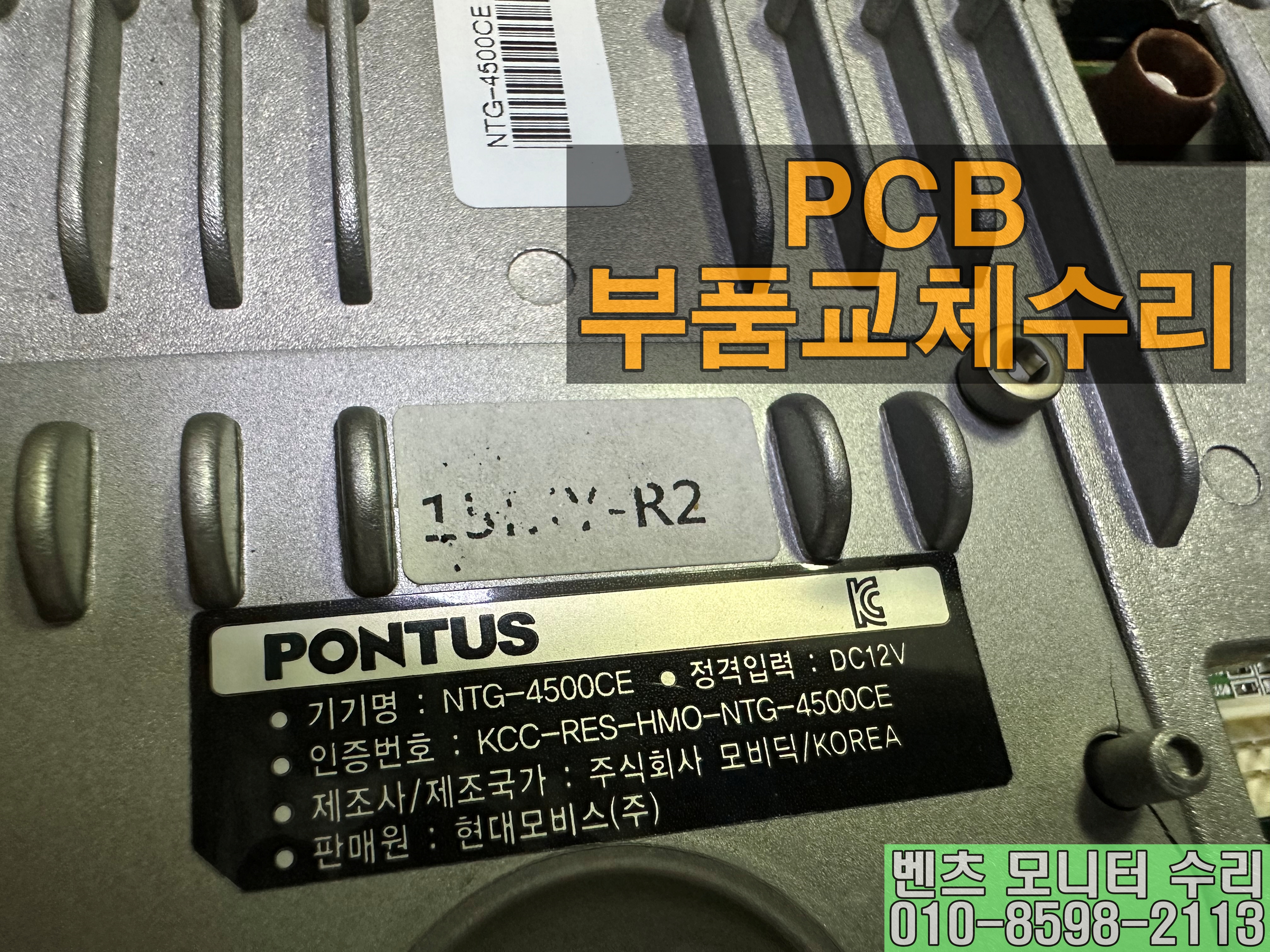

모델명은 NTG-4500CE, R2제품이며

모델명 확인을 위한 조수석 화장거울을 내려보세요.

친절한 현대모비스 제품이 쓰여져 있어요.



이것이 벤츠 모니터에요.

차량에서의 점검결과는 모니터 먹통, 오디오상태는 정상입니다.



이 차량의 경우 교체를 한번 받으셔서

메인보드가 언더필처리되어 있습니다.

대부분은 언더필처리는 PCB 생산업체에서 진행됩니다.

수리 시에 언더필보드는 엄청난 스트레스를 가져옵니다.

작은 실수에 메인보드를 돌이킬 수 없는 지경에 이를 수 있죠.

수리과정

1. 메인보드분리

2. 언더필제거

3. CPU제거

4. 언더필세척

5. PCB 패턴 정상일경우 CPU안착

6. 테스트

CPU는 신품으로 교체됩니다.



테스트과정

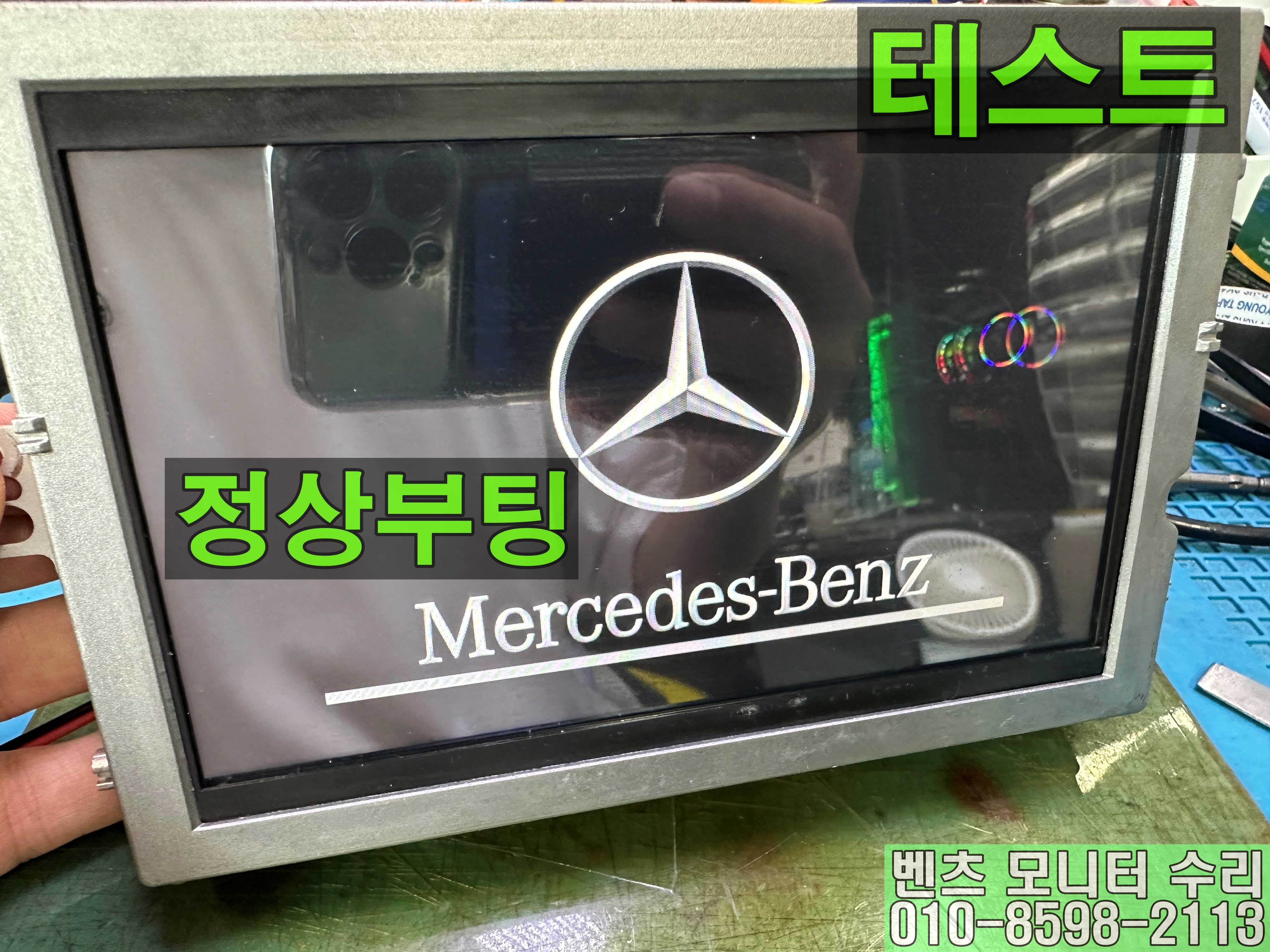

벤츠로고와 함께 부팅이 시작됩니다.



메인화면이 보이게 되고요.

터치를 이용한 메뉴진입이 가능해집니다.



지도실행이 안되신다고요.

메모리가 정상인식되면 나타나는 심벌을 확인하세요.

심벌이 확인되면 내비게이션 지도가 인식된 것입니다.

내비게이션 실행정상이며, 터치상태도 정상입니다.



Benz E220 15~16 LCD Blackout



조립 후 상태를 점검합니다.

메르세데스-벤츠 부팅로고와 함께 정상구동됩니다.

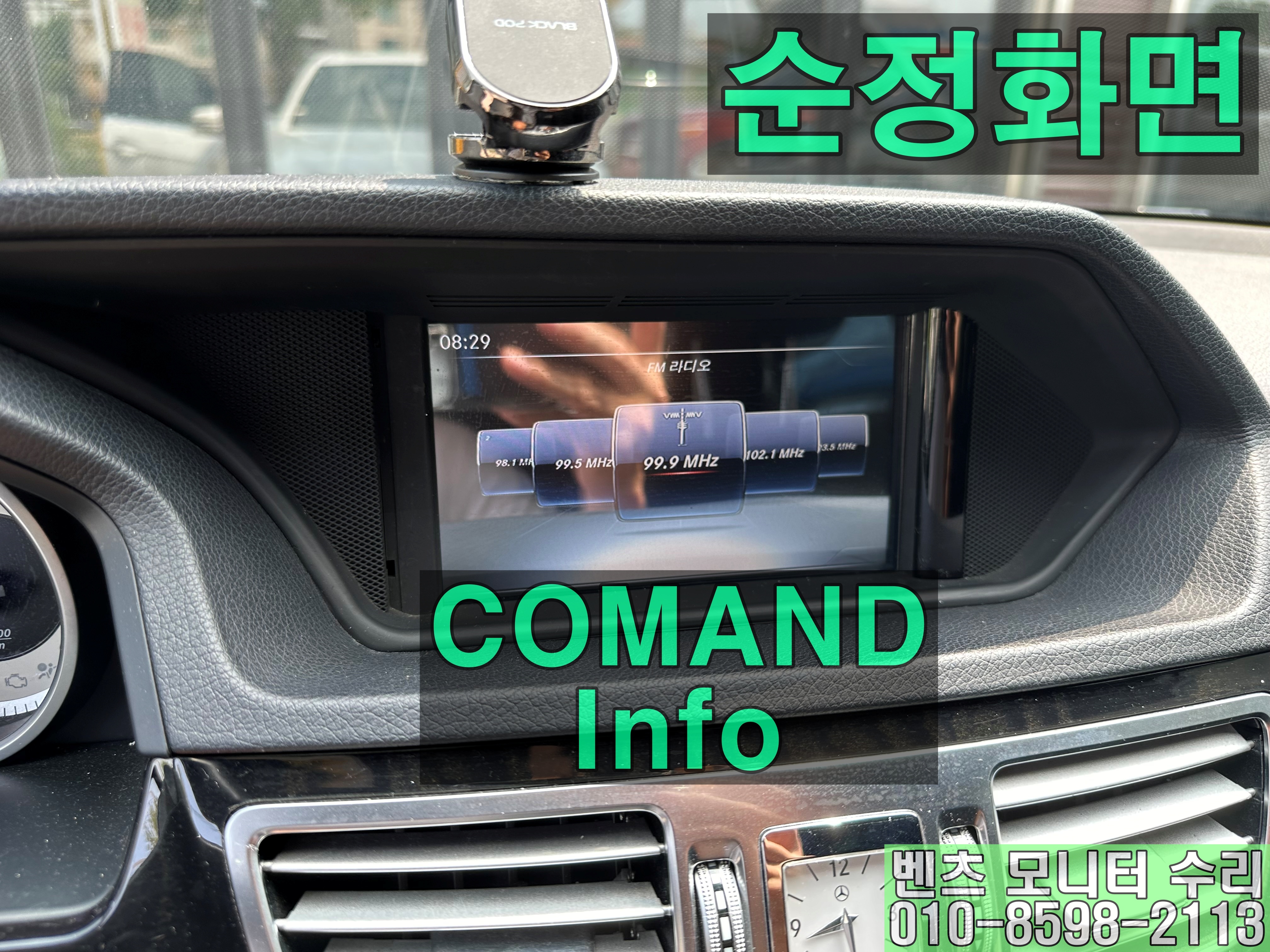

순정오디오(커맨더)는 되는데 무슨 화면인지 모르셨다면

수리 후 커맨더 정보를 보실 수 있습니다.



벤츠의 14년식까지는 NAV버튼이 있어

내비게이션 화면으로 전환을 할 수 있었는데요.

15,16년식에는 커맨더버전도 올라가기에

COMAND에서는 NAV버튼을 찾을 수 없습니다.

그렇다면 어디에?

핸들리모컨에 힌트가 있습니다.

음성인식버튼을 이용해 전환합니다.



GPS정상수신되어 내비게이션화면이 나오게 됩니다.

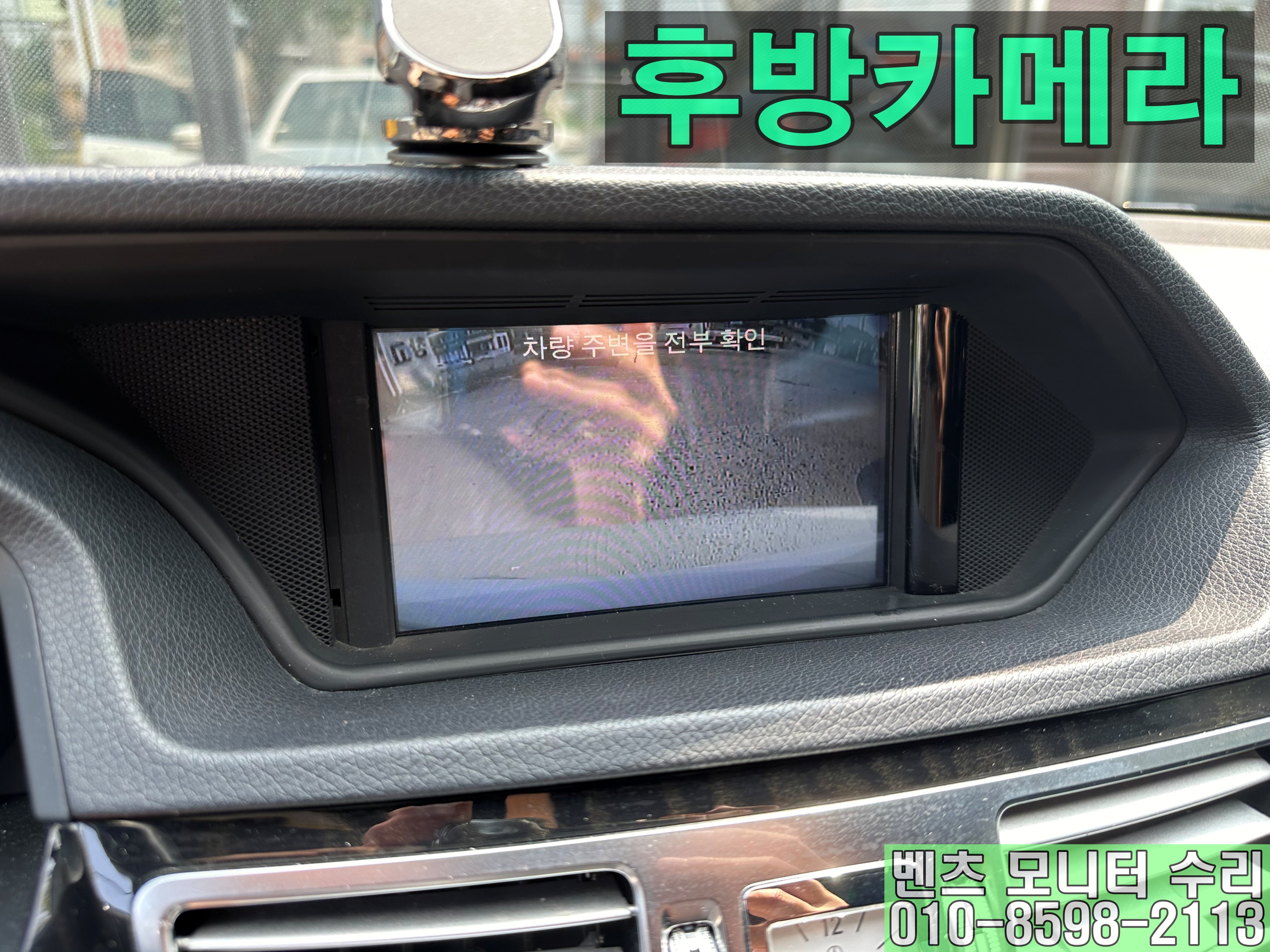

먹통이었던 후방카메라 정상화됩니다.

벤츠 모니터 먹통(블랙아웃), 안 켜짐 수리는

한 시간이면 대부분 수리가 완료됩니다.

R1, R2, Underfill Board에 이르기까지 수리가 안 되는 부분은 없습니다.

하지만, 타업체 수리 후 고장증상이 발생했다면 상황은 달라집니다.

추가비용과, 보드 교체가 이루어질 수 있습니다.

방문 시 한 시간, 택배는 오늘 보내고 모레 받으시면 됩니다.
