차량 : 2013 benz e-class w212

모델 : 카네비컴(모비스) 내비게이션(ntg-4500ce)

증상 : 순정모니터 먹통, 지니내비먹통, 후방카메라 안됨.

(단, COMAND(오디오)는 컨트롤 가능)

안녕하세요.

벤츠 모니터 수리전문업체

카스토리 수리마스터입니다.

벤츠 E클래스 차량으로

서울 반포의 업체에서 수리 의뢰하셨어요.

다음과 같은 증상이시면 수리 후 사용하세요.

1. 모니터가 안 나온다.

2. 후방카메라가 안 나온다.

3. 내비게이션(지니)도 동작하지 않는다.

단, 오디오 소리는 정상으로 나오며

컨트롤도 가능하다.

어떤 제품이 말썽인지 한번 보실까요?

다름 아닌 모비스에서 제작하여

카네비컴에서 벤츠에 납품한 PDI내비게이션이에요.

유관상으로는 순정과 차이를 보이지 않아요.

그렇다면 제품 확인 방법이 궁금하시죠.

제품확인방법

1. 조수석햇빛(선바이저)을 내려보세요.

2. 모델명 및 시리얼 확인이 되세요.

3. NTG-4500CE라고 표시되어 있죠?

(벤츠 w212 12년식 후반부터 16년식까지 들어가 있어요.)

고쳐 쓸 것인가? 모니터를 교체할 것인가?

저는 전자를 선택할 거예요.

비용절감이 최우선이죠.

탈거 후 보게 되면

현대모비스 판매원이에요.

폰터스 NTG-4500CE라고 쓰여있죠?

수리가 가능해요.

제품 탈거하면 이래요.

LCD와 분리를 해야

부품교환을 진행할 수 있어요.

W212 전기형에는 R1보드가 주로 들어가 있고요.

W212 후기형에는 R2보드가 주로 들어가 있어요.

참고하세요.

이 차량의 R1 전기형 차량이겠죠.

그것도 19년도쯤 교체된 개선보드랍니다.

아마 이때쯤 4~50만 원대로 보드교체받으셨을 거예요.

저는 고장 난 부품만 제거 후 수리를 진행해요.

교체보단 저렴하겠죠.

임시방편수리보다 오래 쓰겠죠.

부품은 신품으로 교환했어요.

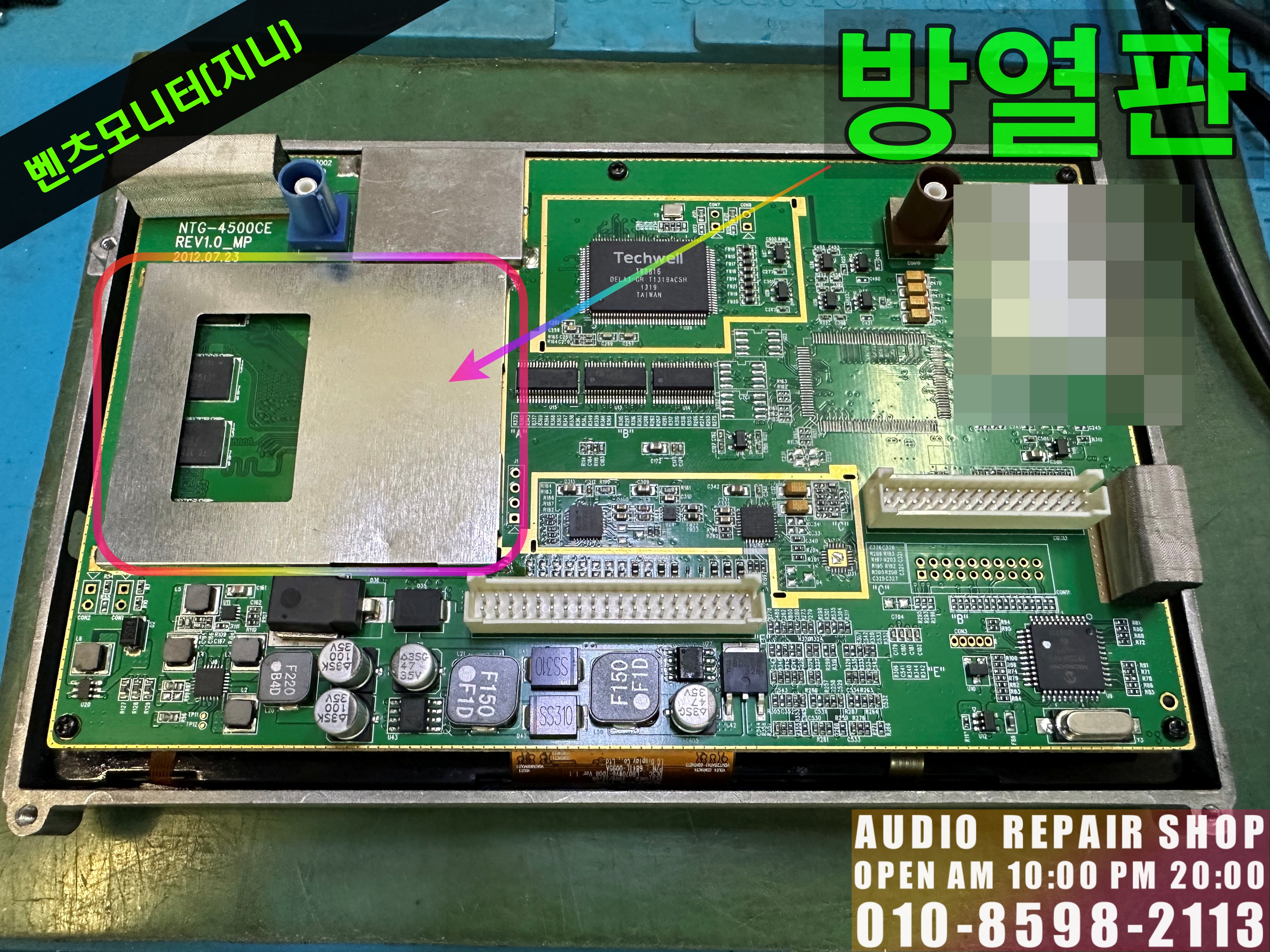

NTG-4500ce 메인보드 수리는

부품교환이 답이에요.

출장작업으로 진행된 내용이므로

개선된 보드가 탑재되어 있어요.

메인보드 교체를 진행해요.

고장보드와 CPU교체보드의 차이를 느끼시나요?

동일한 개선보드이기 때문에 느끼시지 못해요.

실드캔이 CPU를 가리고 있으니까요.

메인보드와 LCD를 결합하여

정상적으로 수리됐는지 확인해요.

메르세데스-벤츠 로고와 함께

부팅을 시작하네요.

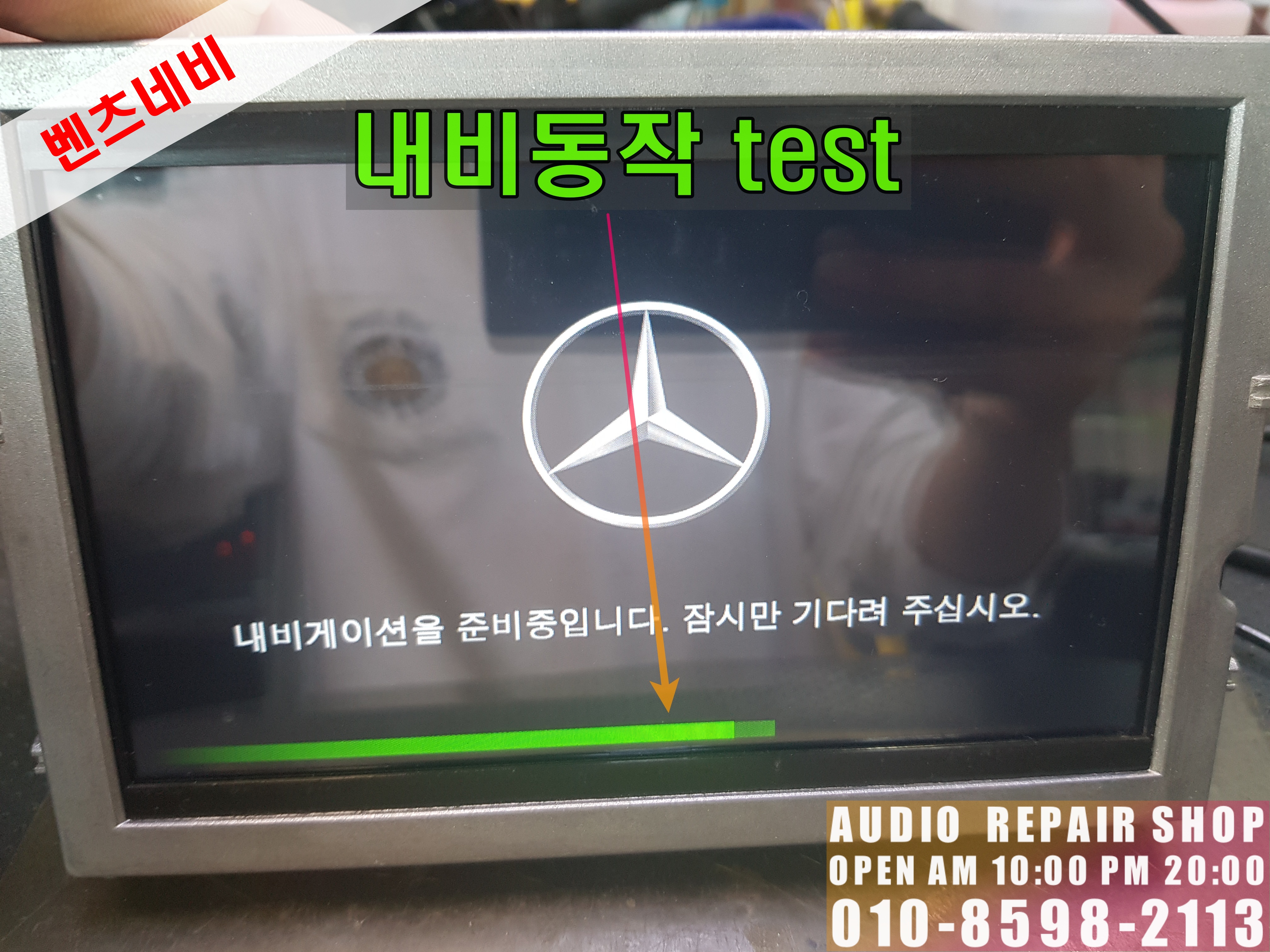

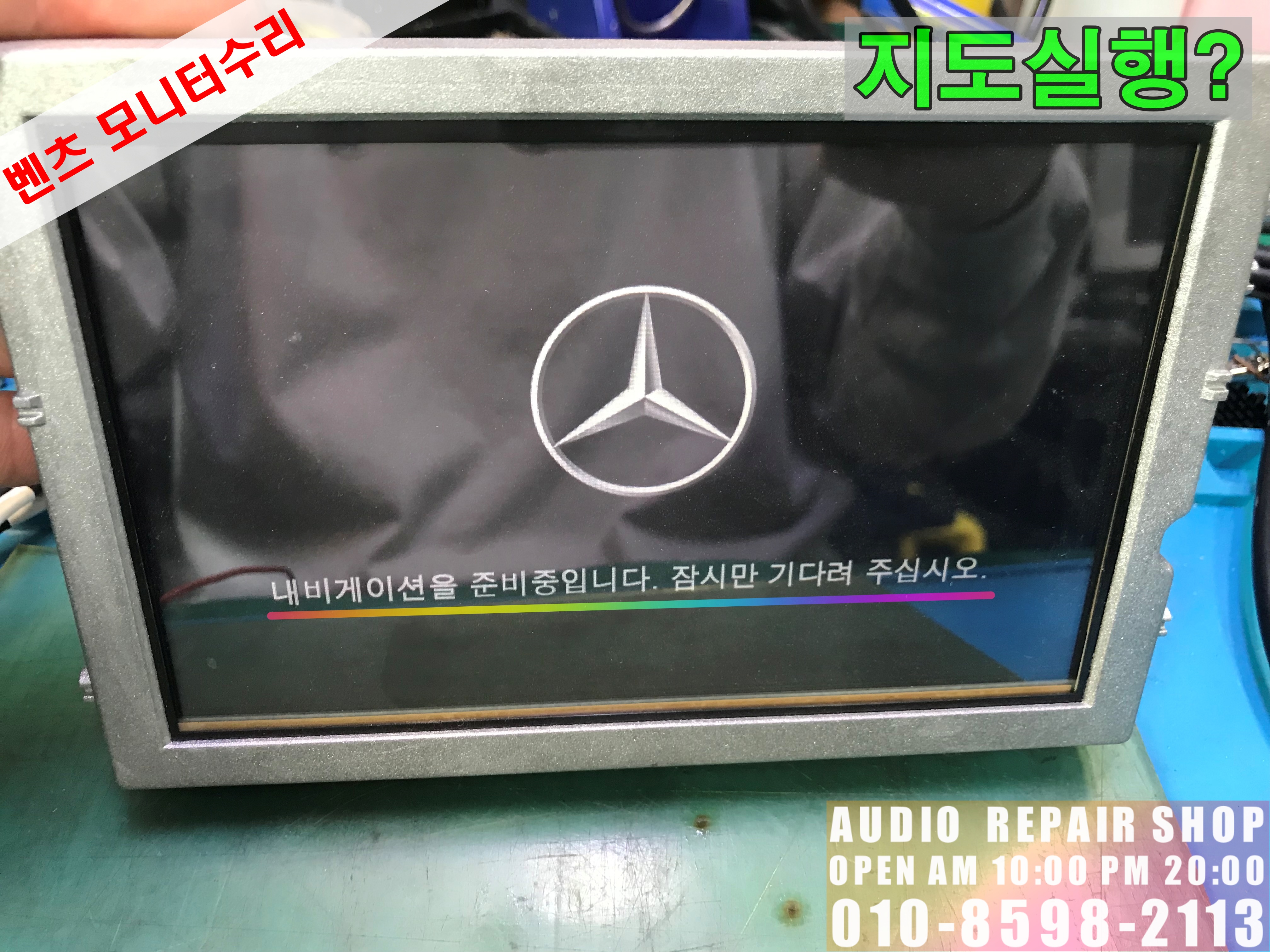

메모리카드 인식으로

내비게이션을 준비 중입니다.

잠시만 기다려 주십시오.

기다려보죠^^

R1메인보드의 메인화면 UI입니다.

R2에서 볼 수 없는

DMB, 오디오, 비디오 기능이 있어요.

주행중은 모르겠지만, DMB시청이 가능하다는 얘기...

지니 3D맵의 지도화면이 나타나고 있어요.

W212차량에 조립을 진행해요.

조립과 동시에 화면이 켜지고 있어요.

내비게이션 시작 중이에요.

W212 전기, 후기 모니터수리는

카스토리와 상의하세요.

FM수리, 정직한 수리

#W212지니맵 #W212내비게이션모니터

내비게이션을 그렇다 치고

순정오디오화면도 나오냐?

물론 정상으로 표현되고 있어요.

#벤츠모니터먹통 #벤츠오디오먹통

후방카메라 동작도 문제없이 나와요.

렌즈에 먼지가^^

닦으면 괜찮을 것 같아요.

간혹, 백화증상을 보이기도 하는 카메라예요.

#벤츠후방백화 #벤츠후방먹통

벤츠 내비게이션 모니터 수리는

방문 시 1시간이면 수리가 가능해요.

R1, R2, underfill(언더필) 보드도 문제없이 수리가 가능해요.

방문이 어려우시다고요?

택배수리를 요청하셔도 되고요.

지역에 따라 출장가능지역은 출장수리도 가능하세요.

차량 : 벤츠e클래스 14th

모델 : 순정형 카네비컴 NTG-4500ce R2모델

(조수석 썬바이져 내려 확인 가능)

증상 : 모니터 블랙아웃(lcd, 내비, 후방카메라 등)

(단, comand오디오 정상동작, 핸들 컨트롤 가능)

안녕하세요.

벤츠 모니터, 내비게이션 블랙아웃

카디바이스 수리 전문업체

카스토리입니다.

벤츠차량의 연락을 받았다.

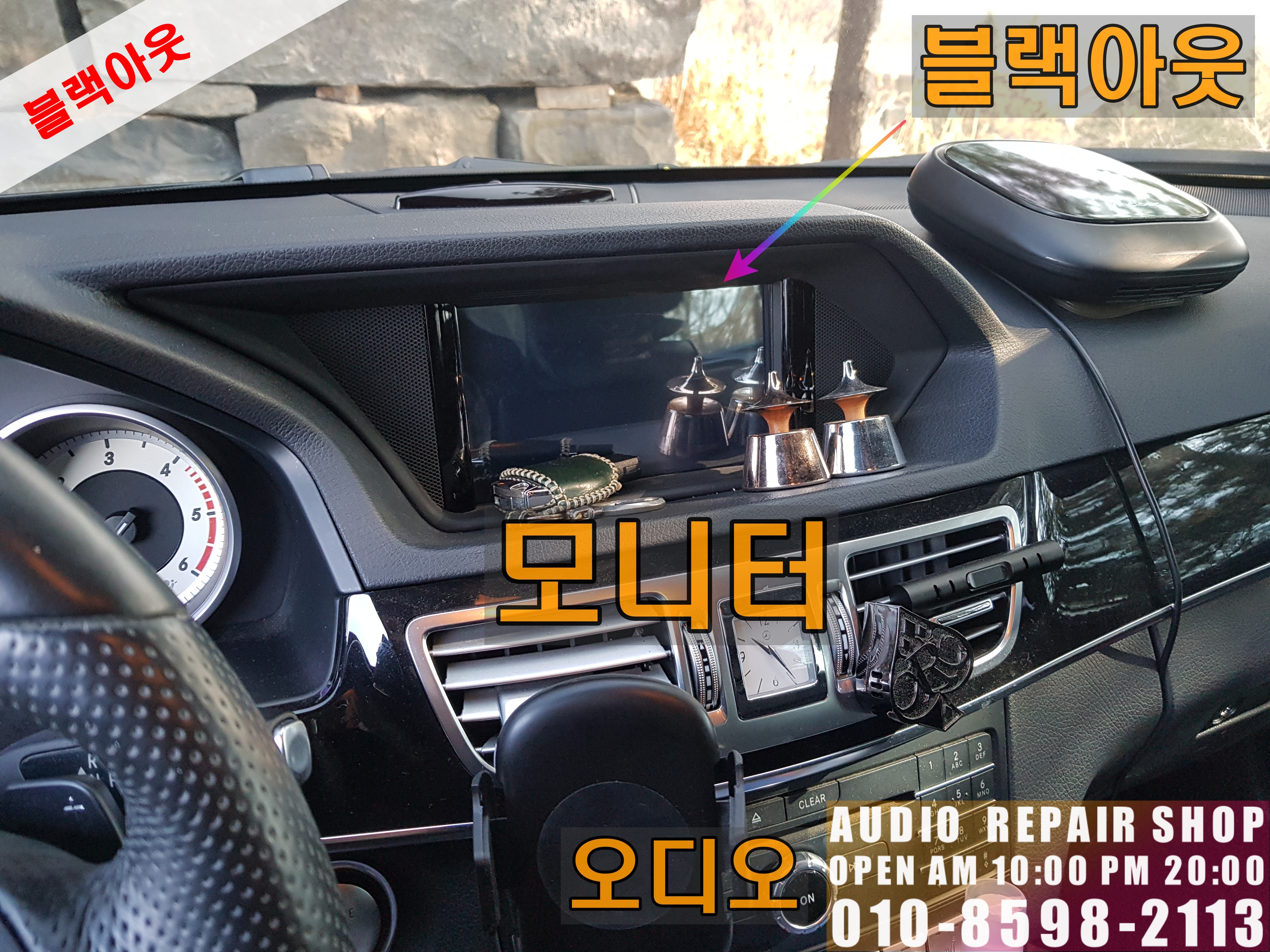

화면이 먹통, 블랙아웃 상태라서

후방카메라를 쓸수 없어 답답하시다고 하신다.

위치는 삼성동

제품 수리 후 나가보도록 하자.

벤츠 e220차량에서 주로 나타나는

모니터 고장증상이다.

다행이라고 해야할까?

오디오고장이 아니니 말이다.

벤츠e클래스 모니터 제품명

NTG-4500CE R2(개선형)

이모델의 경우 개선제품으로 언더필보드로

cpu를 본드를 잡아 놓았다.

대부분의 업데에선 불가능하다.

교환을 요구할것이다.

본 업체에서는 일반모델, 언더필모델

모두 수리가 가능하다.

벤츠 모니터 탈거방법(w212)

1. 모니터 커버는 손으로 탈거가능하다.

2. 20T 별비트, 드라이버를 이용해 2개의 피스를 제거한다.

3. 커넥터를 분리한다. 끝

수리과정

칩셋에 본드를?? 왜 이런짓을 해놓았을까?

고장이라도 덜나면 나행인데

수리의뢰가 들어오는것으로 봐서는

언더필로인해 사용을 더 한다고는 볼수 없다.

그냥 수리하지 말고 교환해서 쓰라는 생산업체의 수작이다.

그렇다고 교환할수 없지

수리한다.

유독가스와의 사투를 벌여야한다.

CPU를 메인보드에서 제거 후

신품으로 교체처리를 진행한다.

누누희 말하지만

교환이 답이다.

LCD와 조립하여

어디한번 테스트를 해보자.

벤츠 모니터 수리 후

테스트

순정오디오(커맨더) 정보가 정상으로 보인다.

지도실행은 물론이며, NTG-4500ce의 메인화면까지

문제없이 동작한다.

제품의 터치상태가 이상하다면

화면보정를 통해 개선이 가능하다.

개선이 안된다면 교환하자.

#ntg-4500보드수리 #언더필보드수리 #교환말고수리하자

블루투스연결까지 할수 없으니

답답할수밖에 없다.

살린 화면을 보려고 수리하는 재미를 느낀다.

#벤츠e클 블루투스화면

사용하지 못하던

후방카메라까지 문제없이 동작을 한다.

주차라인이 없다고요? 답답하다고요?

해결방법은 있어요.

#w212후방카메라주차라인 #벤츠후방카메라

벤츠모니터 먹통증상을 한번쯤 보신적도

안보신적도 있을거에요. 그치만 저에겐 아주 흔한 일이죠.

모니터만 안나온다면 모니터 메인보드 수리를 하시면 된담니다.

방문시 한시간 정도면 수리가 가능하죠.

움직일수 없는 상황이거나, 지방, 산간, 제주도에서는

택배수리를 진행할수 있어요.

그것도 힘들다면, 출장수리(예약상담)를 요청하실수 있어요.

차량 : 벤츠 e클래스 w212 전기형

모델 : 순정PDI 내비게이션(NTG-4500CE R1)

증상 : 모니터 블랙아웃(먹통)

(오디오 핸들리모콘 컨트롤 가능, 사운드정상)

안녕하세요.

벤츠 카디바이스 서비스센터

모니터, 내비게이션 수리전문업체

카스토리입니다.

w212(e클래스)차량에 설치된 내비게이션은

어떤게 들어가 있을까?

크게 두가지 모델이 설치되어 있다.

첫번째, NTG-4500CE R1(13년식때 적용)

두번째, NTG-4500CE R2(14년식부터 적용)

그외, 15,16년식에 설치된제품은 언더필보드로

일부 업체 수리불가 판정 교환을 권장한다.

어떤게 들어간지 알았으니

수리가 가능한건지, 교환해야하는건지

알아보자.

w212 e클래스 전기형 모델이다.

모니터탈거

모니터 블랙아웃 증상을 확인 후

탈거를 진행한다.

거의 100% 모니터 고장이다.

커넥터, 안테나(dmb,gps)를 제거한 후

수리실로 이동한다.

수리실에서 전원을 넣어보지만

역시나, 고장증상이 나타난다.

제품이 켜지지 않는다.

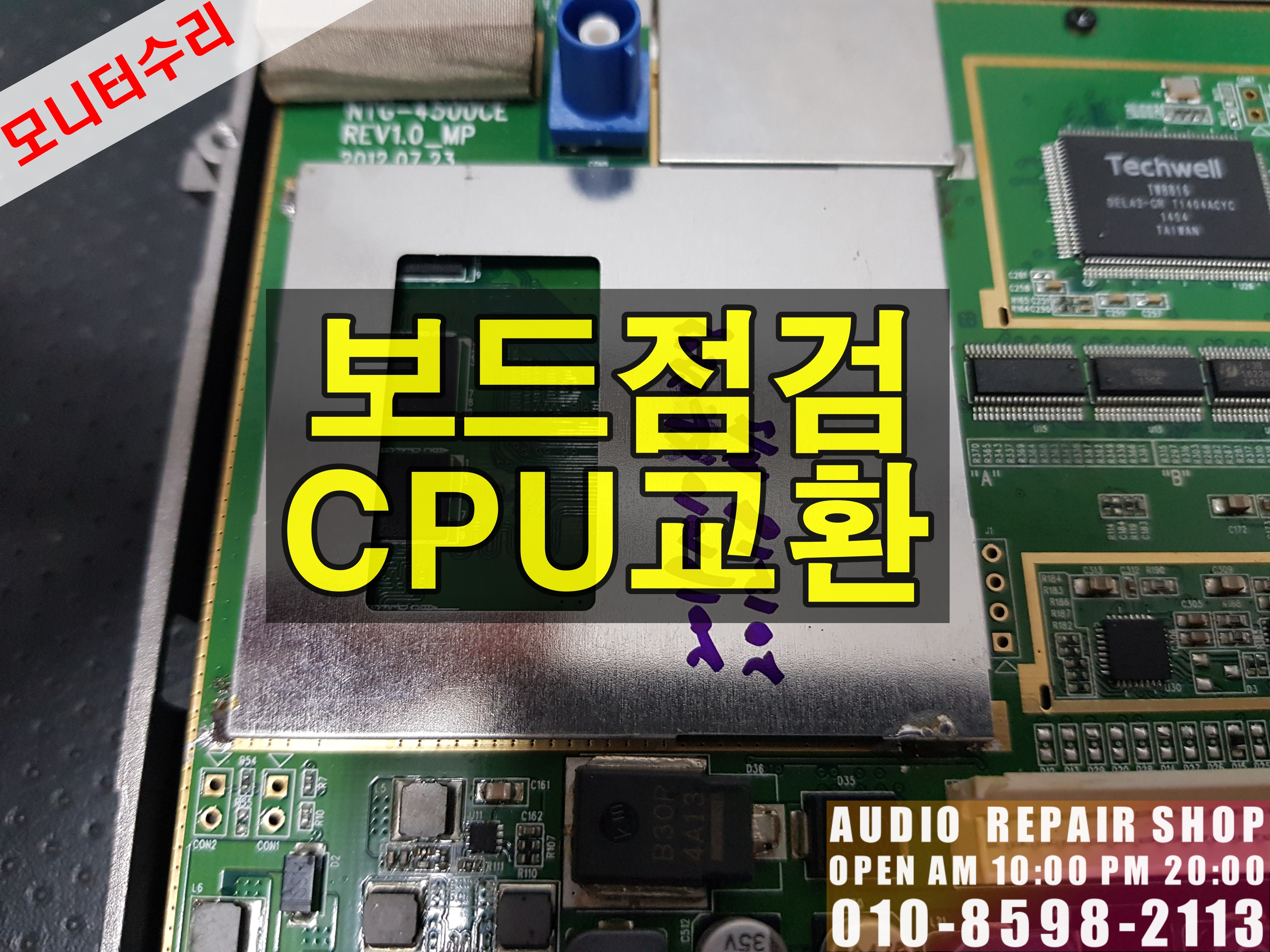

PCB 점검을 시작한다.

고장증상의 대부분은 CPU문제로

확인결과 17년도 부품이 들어가 있다.

수리이력이 남아있다고 보면된다.

수리과정

1. PCB 점검 후 고장원인 부품을 파악한다.

2. 고장난 부품을 제거한다.

3. 새로운 CPU를 교체한다.

중간과정은 생략하였으며,

전문 BGA장비를 이용한 PCB보드의

열데미지를 최소화하여 작업을 진행한다.

왜? 잘못하면 사망이다.

재차 말하지만 수리는

교환이 답이다.

벤치테스트

부품교환이 정상적으로 이뤄졌는지

확인하는 절차를 거친다.

NAVI실행이 완료되어

고장난 위치를 표시하고 있다.

전주에서 찾아주신 벤츠오너분이셨다.

NTG-4500CE R1보드의

정상적인 메인화면이다.

R1의 구형 소프트웨어에서는 DMB를 보거나

오디오(mp3)실행이 가능하다.

그 이후 버전에서는 DMB사용이 불가능하다.

소프트웨어버전을 다운그래이드하면 가능해진다.

벤츠 블랙아웃 수리
차량 테스트

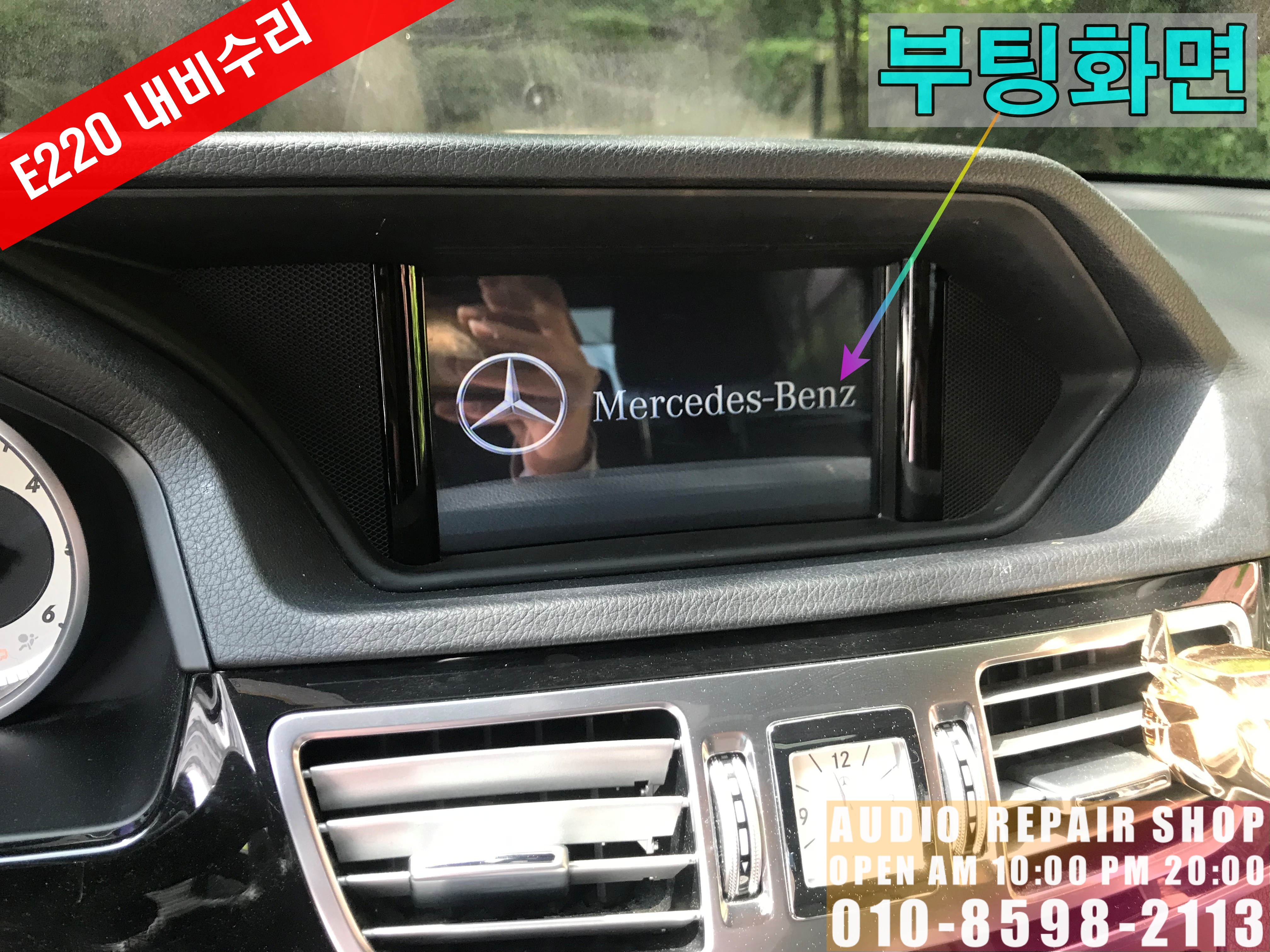

메르세데스-벤츠 로고와 함께 부팅이 시작된다.

순정 오디오(comand)의 정보도

표시되고 있다.

얼마나 답답하셨으면 멀리까지 오셨을까

이해가 간다.

한동안 고장난채로 사용

블루투스연결이 되어있어 그냥 쓰셨다는데

오디오컨트롤하다 블루투스연결이 끈기면서

그마저도 안되니 답답하셨다고 한다.

NAVI버튼을 눌러보자.

지도화면으로 넘어가는지 말이다.

지니3D맵이 실행되어

벤츠모니터 고장난 위치를 표시한다.

이 후 GPS수신을 받으면 정상사용이 가능해진다.

아주, 간혹 GPS수신기 불량도 발생하곤 한다.

벤츠수리 전문업체

부품교환업체

카스토리와 상의하세요.

후방카메라까지

정상화시킨 후 메인보드 수리 점검까지

마무리 짓는다.

벤츠 카디바이스 수리전문업체 카스토리에서는

방문시 1시간이면 수리(부품교환)가 가능하다.

방문이 어렵거나 손재주가 있다면 택배수리를

요청하시면 저렴하게 수리가 가능하다.

이것도, 저것도 할수 없다. 출장수리(예약)도 가능하다.

모든 문의는 전화나, 문자주시면 상담가능하세요

차량 : 2015 벤츠 e클래스

모델 : 순정형 카네비컴 모비스 내비게이션

(확인방법 : 조수석 햇빛가리개 내려봄)

증상 : 화면, 블랙아웃, 내비실행안함, 후방먹통

(단, 오디오(comand) 소리는 정상으로 나온다.)

안녕하세요.

벤츠 모니터 블랙아웃

내비먹통 증상 수리

전문업체 카스토리입니다.

벤츠 차량에 설치된 모비스제품으로

국내 입항해 PDI센터 내비게이션을

일괄적으로 설치해 출고한 제품입니다.

모델명은 NTG-4500CE라는 제품이며

조수석 햇빛(화장거울)가리개를 내려보면 알수 있다.

설치된 제품 모델로는

NTG-4500CE R1, R2, 개선품, 언더필보드등이 있다.

일부업체에서는 언더필(본드처리)보드는 수리불가로

새제품으로 교체를 권하고 있다.

당연히 교체비용이 두배이상의 금액을 줘야한다.

벤츠 모니터가 안들어온다.

왜그럴까?

화면만 먹통이다. 오디오는 정상으로 나오고 있다.

오디오 정보도 볼수 없는 상태이니

수리하는 방법이 최선이다.

#벤츠모니터기흥출장수리 #출장수리상담

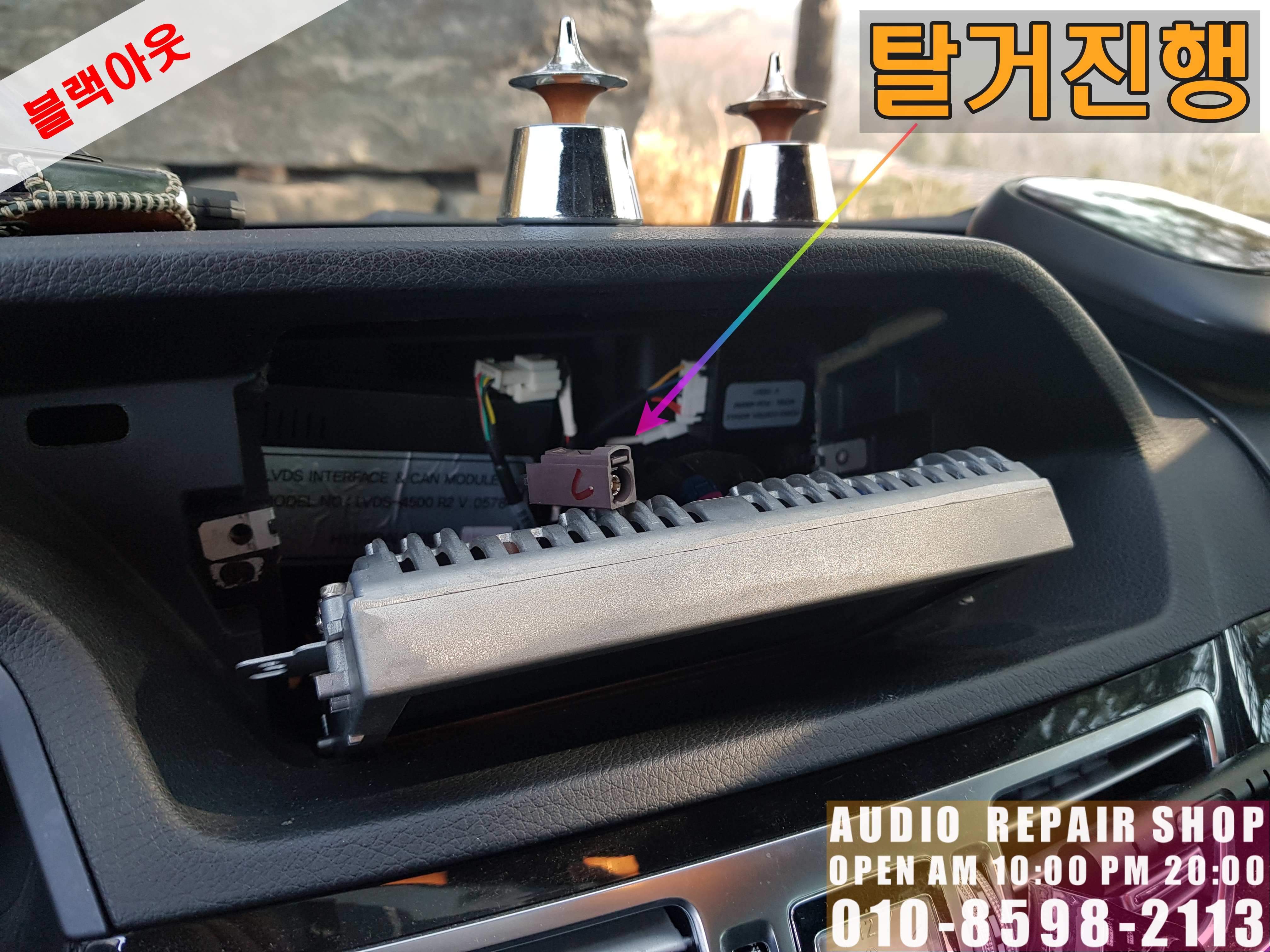

벤츠e클래스 내비탈거작업은

커버만 탈거한다면, 안쪽에 피스2개만 제거하면 된다.

그 후 커넥터를 빼낸다.

빼낸 후 보니 ntg-4500ce r2보드

그것도 언더필보드가 들어간 모델이다.

수리가 어렵지만, 불가능 하지는 않다.

수리를 진행해 보자.

수리실에서 전원을 인가해 보지만

역시나 들어오지 않는다.

메인보드 불량이다.

메인보드 PCB를 점검한다.

뭣이 문제인지 확인해야

빠른 수리가 가능하다.

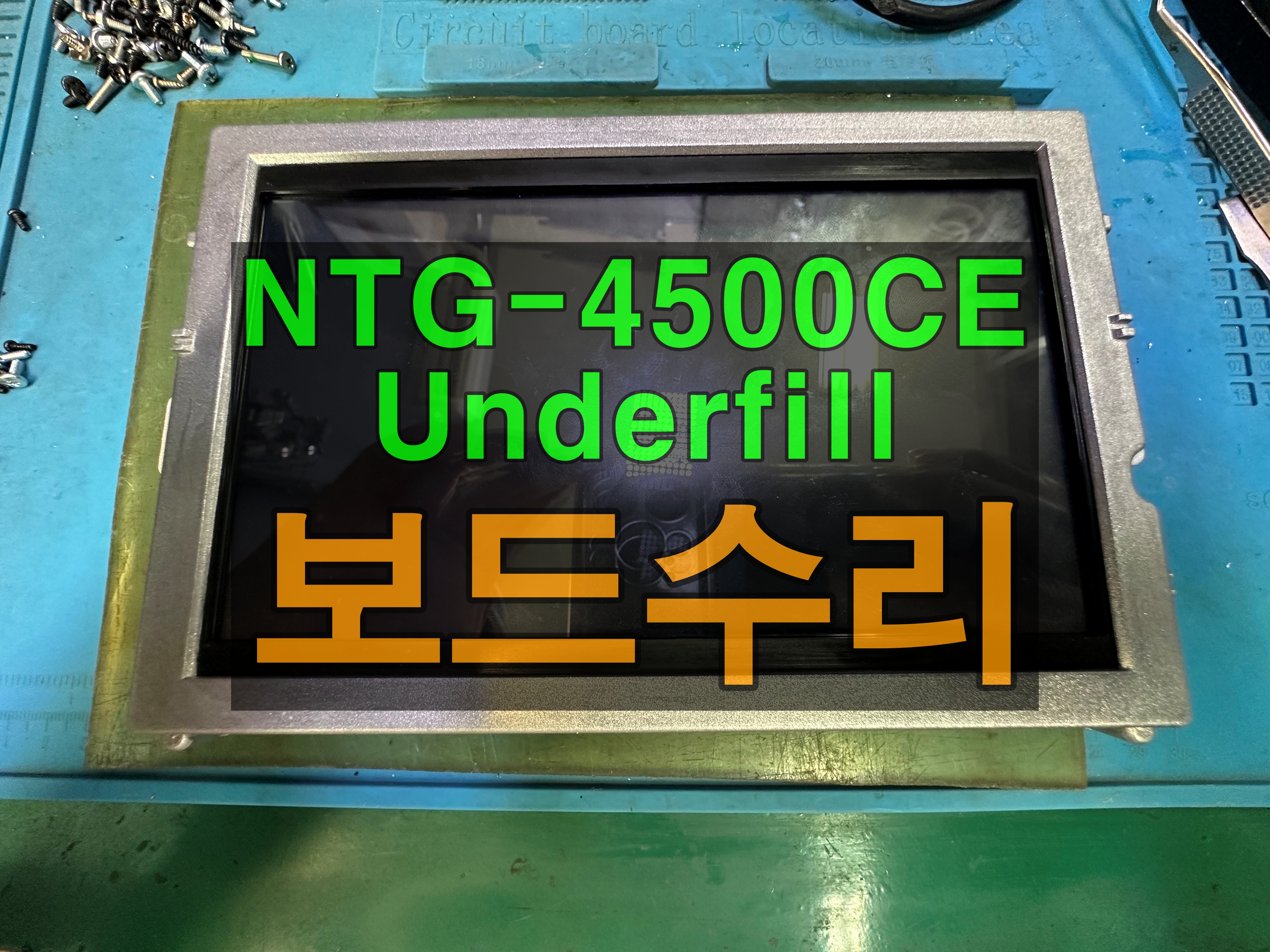

언더필보드수리는 힘들다.

본드층을 제거해야 CPU를 교체할수 있다.

언더필수리

이건 전문가중에 전문가만이 가능하다.

부품은 교체한다.

신품교체

새것교체

부품 교체가 답이다.

#벤츠언더필 #언디필보드수리 #언더필부품교환

벤츠 보드수리가 완료되었으니

차량에 설치 후 고장증상이 사라졌을까?

부팅이 시작된다.

순정 COMAND(커맨더) 정보도

나오고 있다.

내비화면은 어떨까?

핸들리모콘으로 내비전환을 시켜보자.

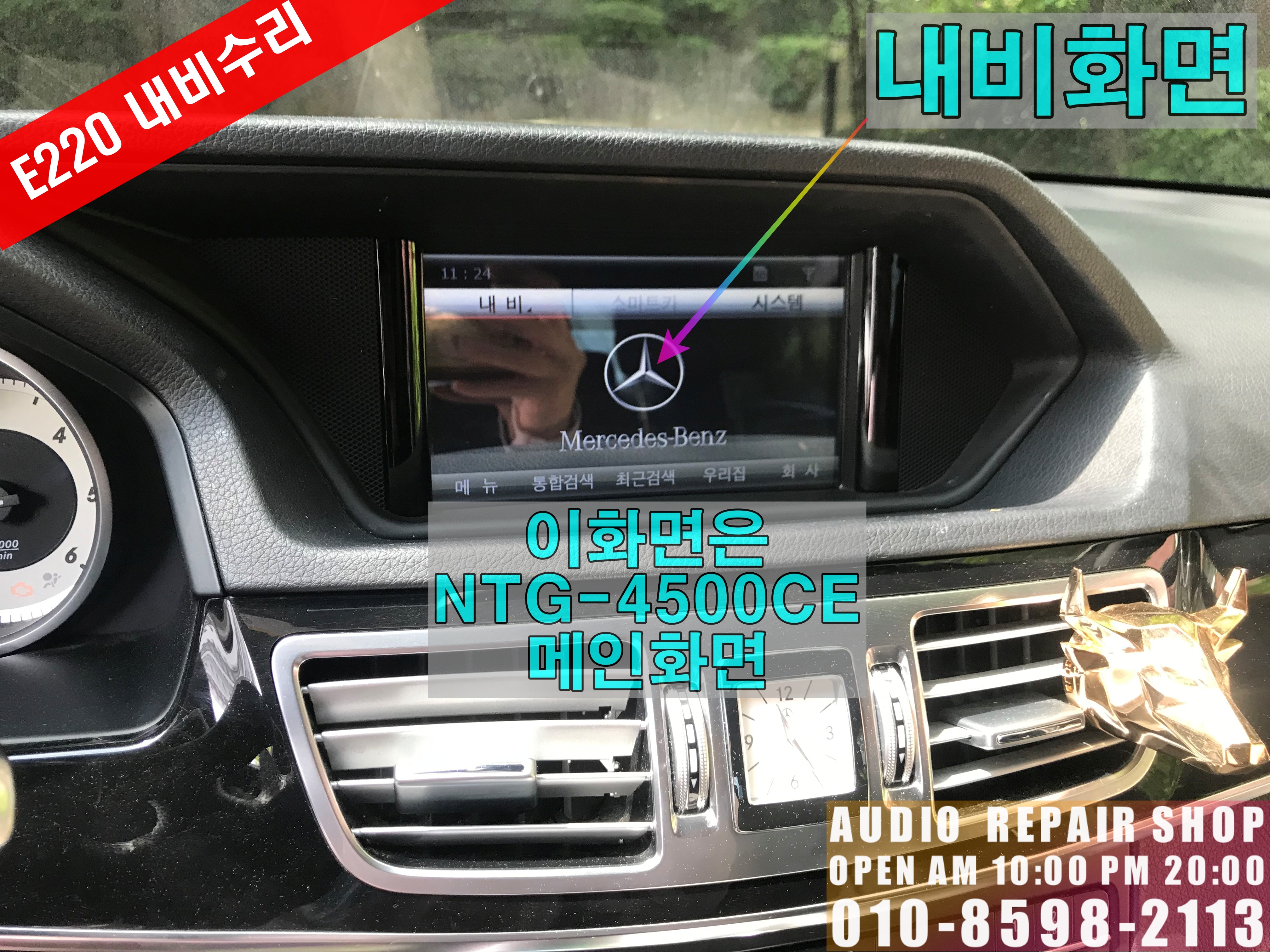

내비 메인화면(4500ce)이다.

지니맵도 실행되는지 확인해보자.

지니3D맵 구동도 문제없다.

#벤치지니수리 #벤치지니보드수리 #w212보드수리

순정후방카메라도 정상화시키다.

주차라인이 없고, 화질이 좀 그렇지만

쓰는데 지장은 없다.

화질좋고, 주차라인이 필요하다면

후방교체 및 인터페이스 설치로 가능해진다.

#벤츠후방교체, #벤츠w212후방체, #벤츠후방주차라인

벤츠차량의 메인보드 불량은 한시간이면 수리가 가능하다.

교체비용에 비하면 저렴한 금액에 수리가 가능하다.

비싼금액을 들여 교체가 필요하지 않다.

거리가 있어 방문이 어렵거나, 지방, 산간, 제주도는

택배수리를 요청하실수 있습니다.

그것도 힘들다, 출장수리를 요청하세요.

차량 : BENZ E-CLASS W212 11TH

모델 : 순정 PDI 내비게이션(NTG-4000)

증상 : 모든기능정상, 흑화?(부분흑화진행)

안녕하세요.

벤츠 모니터/내비게이션

수리전문업체 카스토리입니다.

이차량의 경우 수원에서 찾아주셨으며

화면이 뿌옇게보이는 백화가 아닌

흑화진행되어 잘 보이지 않는다.

화면을 점검한다.

흔히 알고있던 NTG-4500모델과는 차이를 보인다.

지도메모리가 액정 왼쪽편에 위치하고 있는게 보인다.

조수석 화정거울(햇빛가리개)를 확인하면

PDI 내비게이션일 경우 모델명을 남겨놓곤한다.

현대모비스 ntg-4500 모델이다.

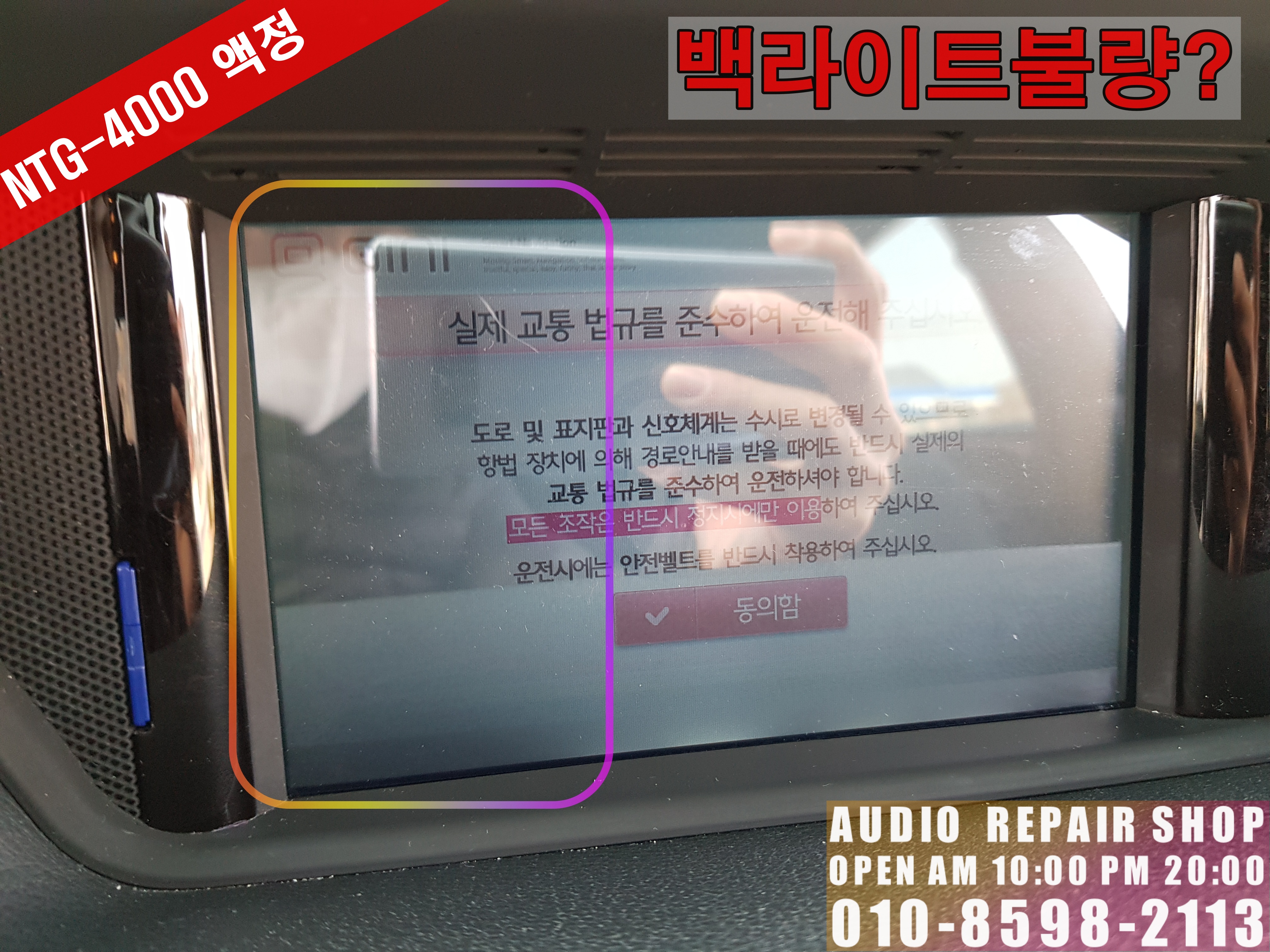

화면이 희미하게나마 보이고 있다.

이런 증상은 그렇게 흔한 증상은 아니다.

줄이가거나, 확실하게 나가주거나

이런경우인데 말이다.

지도화면에서도 왼쪽면이 안보이는것은 아니나

검게 보이는것을 볼수 있다.

왜그럴까?

탈거를 진행한다.

이모델의 경우 그렇게 많은 모델이

팔리지 않은 모델이다.

그래서 제품도 몇번 보지못했다.

디스플레이 고장이 의심되어

일단 디스플레이,터치까지 앗세이 부품으로

교환처리한다.

깔끔하게 교체된 디스플레이 화면이다.

정상적인 수리가 완료되면

차량으로 이동해 설치 후 전원을 넣어본다.

정상적인 벤츠로고와 함게 부팅이 시작되고

순정오디오(커맨더)의 정보도 정상표현된다.

사제내비게이션을 실행해본다.

지니3D맵이 탑재된 제품으로

고장제품과는 다르게 정상화면이 보이게 된다.

터치패널 조정으로 터치상태도 이상무

증상해결이 완료되기까지 한시간이면 끝이다.

차량 : 벤츠 E클래스 15MY

모델 : 순정 PDI 모비스 내비게이션 ntg-4500CE(조수석햇빛가리개)

증상 : 모니터 블랙아웃(먹통), 후방, 내비, 오디오정보 확인불가

안녕하세요.

벤츠 카디바이스

수리전문업체 카스토리입니다.

모니터 및 내비게이션기능이

되는 lcd인데 화면이 안켜진다?

그렇지만 오디오(COMAND)는 소리

및 컨트롤이 가능하다.

모니터가 고장이니, 제일 불편한

후방카메라가 동작하지 않는다.

내비게이션은 스마트폰 티맵을 쓰면

되니까 상관없다.

불편하던 도중 수리가능업체를

찾으셨다.

방문이 어려운 관계로

출장수리를 진행하게 되었다.

연식, 모델확인 후

수리를 진행합니다.

15MY-R2모델이며 현대모비스제품으로

벤츠와 모비스라니 상관이 있나 싶다.

대기업 끼리끼리 다 해 먹는다.ㅋㅋ

4500 R2 메인보드 수리를

진행한다.

문제 되는 부품을 교환하고

테스트를 진행한다.

물론, 부품은 신품으로 교환한다.

왜 그래야 하는지 궁금하신가요?

부품 교체 후 테스트를 진행합니다.

내비게이션도 켜보고요

지도 실행에도 문제가 없습니다.

차량에 설치 후 확인합니다.

모니터 정상적으로 나와주고 있습니다.

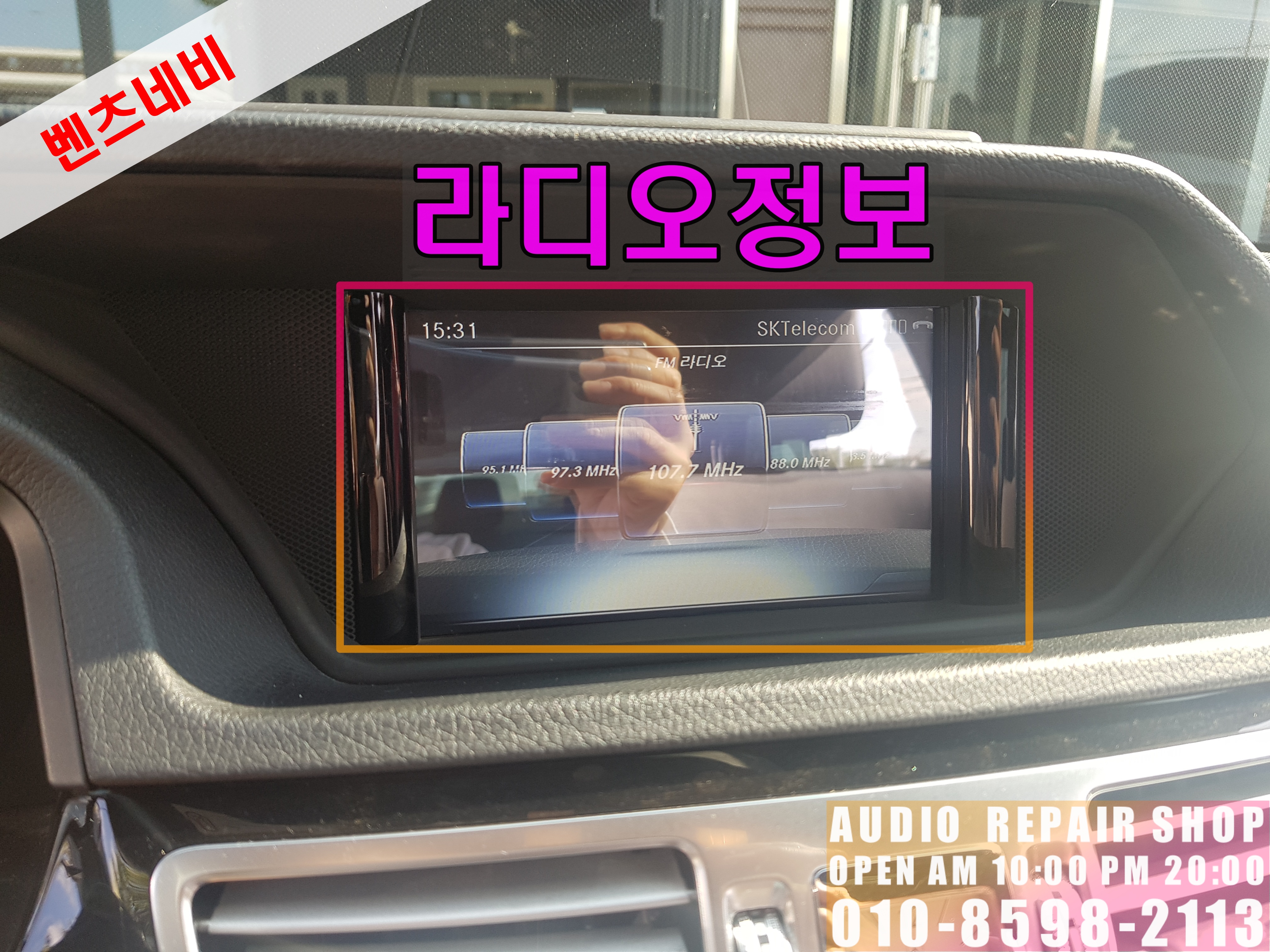

커맨더 정보 즉, 오디오 정보도

문제없이 표현됩니다.

이젠 라디오 주파수 설정이 가능하며,

블루투스 설정도 가능해집니다.

후방카메라까지 정상동작하는 것을

볼 수 있습니다.

벤츠 모니터 수리는 방문시 한시간이면 가능합니다.

거리가 있어 방문이 어렵거나, 지방인 경우 택배수리를

요청하실수 도 있으며, 때때로 출장수리를 요청하셔도 됩니다.

차량 : 벤츠 e클래스 16st

모델 : 한국형 내비게이션 모니터

(ntg-4500ce r2 underfill)

증상 : 액정,후방,화면먹통(오디오기능정상)

안녕하세요.

벤츠 카디바이스 수리전문업체

카스토리입니다.

벤츠e클래스 차량에는

국내향 제품이 설치가 되어 있다.

제품은 카네비컴사에서

판매하는 모델로

ntg-4500ce 이며

현대모비스에서 생산되었다.

고장증상은 화면이 보이지 않는

블랙아웃 증상으로 후방카메라까지

안보여 영 불편한것이 아니다.

단, 커맨더(comand)의 라디오기능으로

오디오는 동작되는것을 확인 할수 있다.

용인시 기흥어딘가 골프장근처로

출장수리작업을 진행하였다.

도착 후 화면먹통, 블랙아웃임을

확인하였다.

탈거는 그리 어려운모델이 아니여서

신속하게 탈거를 진행한다.

마감재는 상단부터 앞으로 빼면

분리가 가능하다.

T20별렌치드라이버를 이용하여

피스를 제거 그리고 커넥터를 빼면 된다.

본체를 분해하였다.

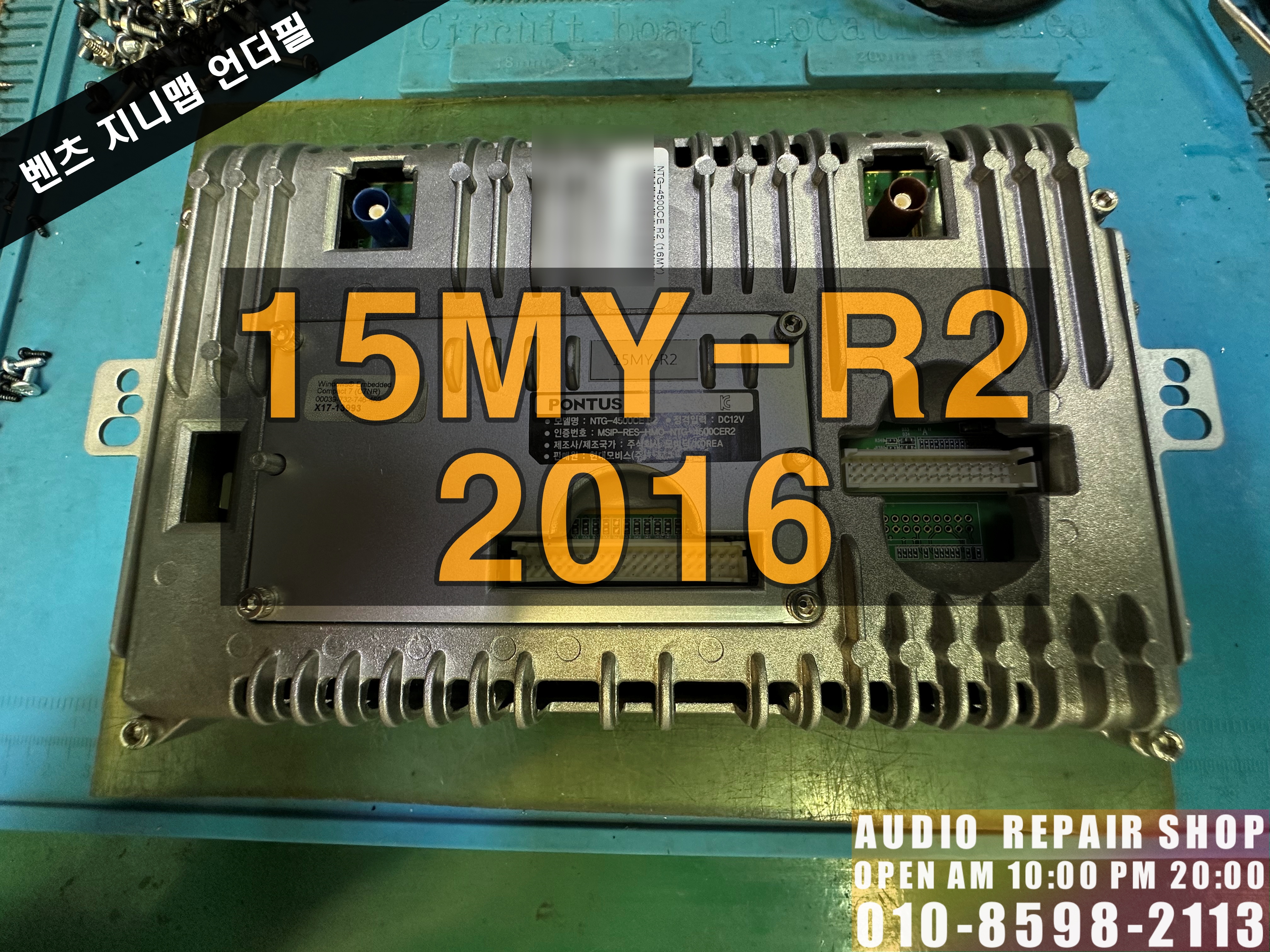

16년식에 걸맞게 딱 R2언더필보드가

들어가있다.

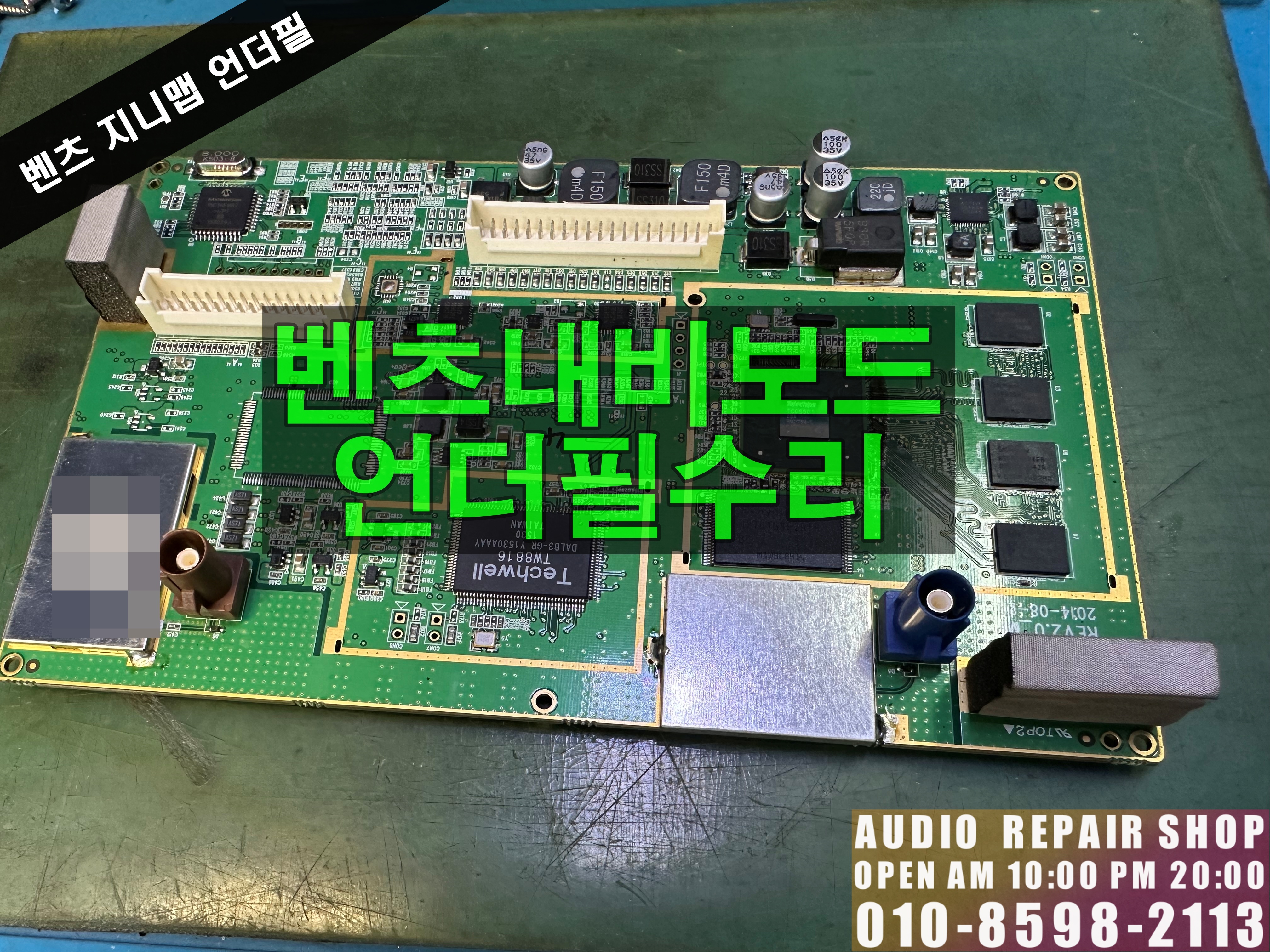

보이는것과같이 underfill이라는 액체로

cpu를 단단히 고정 시켜놓았다.

이 언더필보드는 수리가 가능할까?

안된다는곳도 있어

교환을 추천하는 업체들도 있다.

결론부터 얘기하자면 수리는 가능하다.

ntg-4500ce r2 고장품의 사진이다.

이제품을 수리한제품으로 교환하는 작업을

진행할것이다.

수리장비를 들고다닐수 없으니

어쩔수 없다.

벤츠 언더필보드는 따로 수리하기로 하고

수리된 교체품으로 교환한다.

cpu교체작업 후 방열팬으로 열을 한번 더 식혀준다.

조립 후 차량에 설치를 진행한다.

동작상태를 점검한다.

부팅화면이 아주 반갑다.

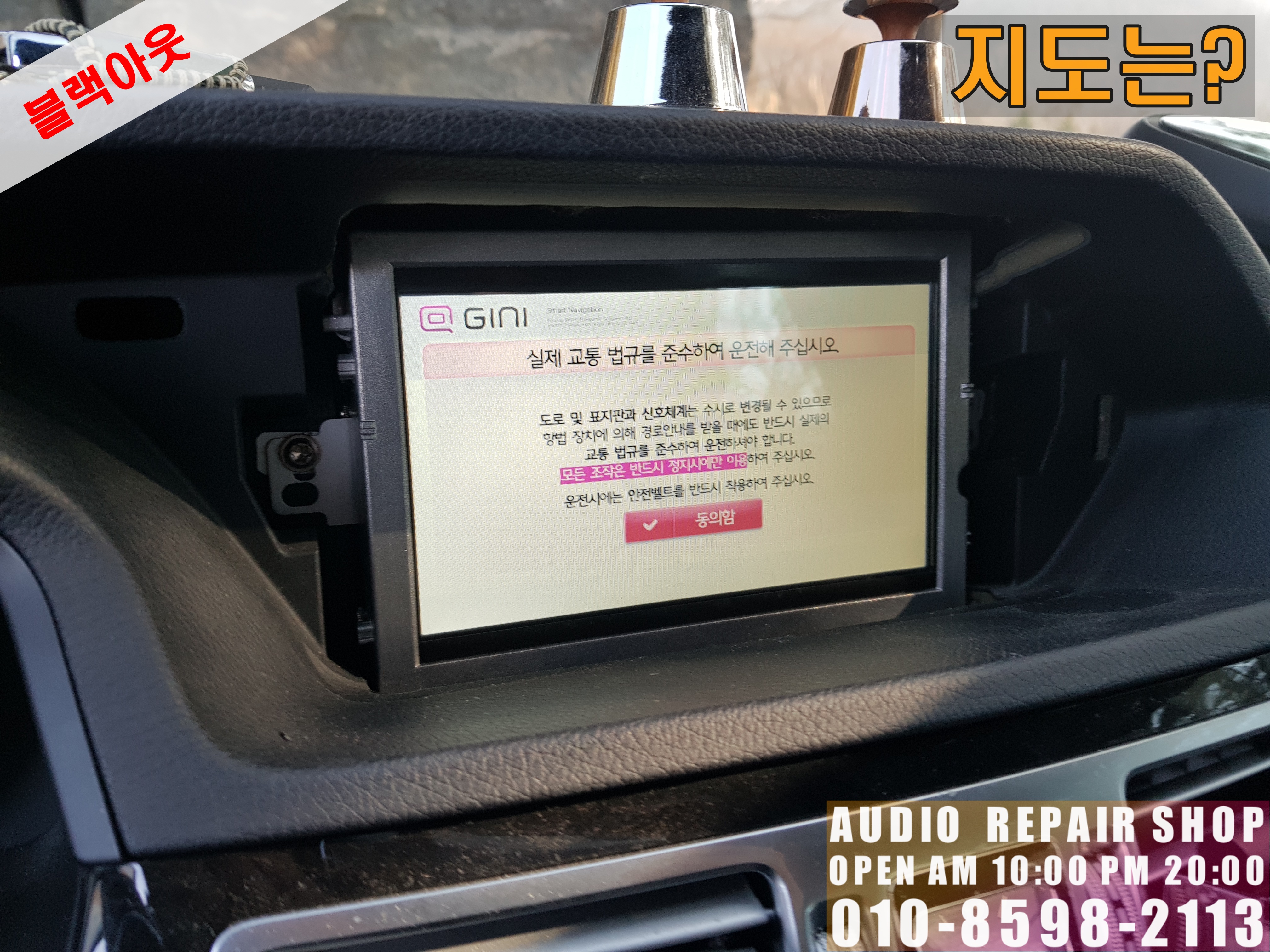

지도화면은 어떠한가?

부팅 후 지니맵 사용이 가능해졌다.

지도화면이 보이고 있다.

E220 후기형의 커맨더화면이다.

이화면도 정상으로 보이고 있다.

GPS가 활성화되어

현위치가 수신되었다.

용인시 기흥구 기흥동이다.

기억하기론 골프장근처로 알고 있다.

제일 불편했던 후방카메라는 어떨까?

후방카메라 화면도 정상으로 나오고 있다.

벤츠 e클래스 ntg-4500ce 모델의

메인보드수리는 방문시 1시간이면 가능하다.

그외, 방문이 어려울경우 출장수리를 요청할수 있다.

(단, 시간조율 후 진행된다.)

차량 : 벤츠 e클래스

모델 : 순정 PDI 내비게이션 ntg-4500ce r2

증상 : 화면먹통, 후방먹통, 블랙아웃증상

안녕하세요.

수입차 오디오 및

내비게이션 수리전문업체

카스토리입니다.

벤츠차량의 모니터 고장에 대해

알아보겠습니다.

순정 모니터일까? 사제 모니터일까?

이것부터 확인하고 넘어가죠.

조수석 햇빛가리개를 내려보시면

모델명과 시리얼 넘버 확인이

가능합니다.

사제 모니터일 경우만 남겨져 있으며

이 제품은 지니 내비게이션이 탑재되어

있습니다. 현대모비스에서 생산되어

카네비컴사에서 pdi 순정형 내비게이션으로

판매된 제품입니다.

고장 증상은 Blackout(블랙아웃)

모니터 암전, 먹통 상태를 나타냅니다.

수리 가능 여부는? 대부분 가능합니다.

조수석 햇빛가리개 내려보았습니다.

모델명도 확인되었으며

고장 증상도 확인되었습니다.

바로 탈거합니다.

T20별렌치나 드라이버를 이용하시면 됩니다.

모니터 고장은 아니며

대부분 PCB고장으로 이 증상이 나타납니다.

메인보드를 전문 BGA 장비를 이용하여

데미지를 최소화하여

수리를 진행합니다.

고장난 부품은 새것으로 교체됩니다.

여기서, 정식 FM으로 수리하는 곳과

아닌 곳이 차이가 발생합니다.

부품 교환을 하느냐,

대충 살려 보내느냐,

어떤 걸 선택하시겠어요?

메인보드 수리가 완료되면

벤치에서 에이징 테스트를 진행합니다.

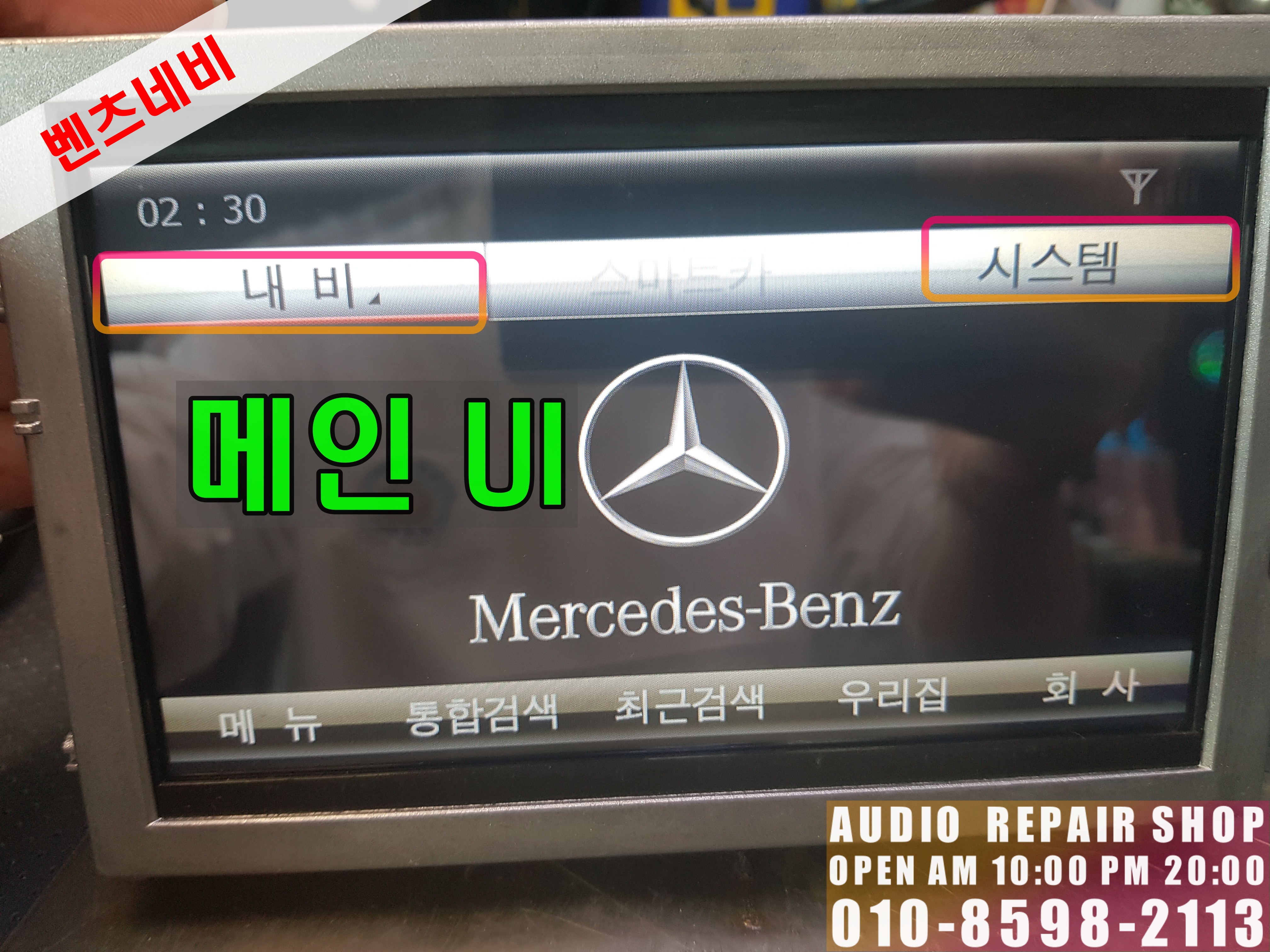

ntg-4500ce 보드의 메인 ui입니다.

내비, 스마트카, 시스템으로 나뉘며

r2보드의 소프트웨어가 설치되어 있습니다.

그 밖의 다른 기능도 동작 에이징 테스트를

진행합니다.

내비를 실행해보겠습니다

문제없이 구동되고 있으며

내비 화면까지 문제없고

터치 상태도 문제없습니다.

벤츠 순정 comand 부팅 화면입니다.

정상이고요.

이차량의 경우

벤츠 e클래스 e220 후기형 모델로

오디오에 내비 동작 버튼이 없습니다.

그렇다면, 어떤 걸 이용해 전환될까요?

그건 바로, 핸들 리모컨의 음성인식 버튼을

길게 누르고 있으면 전환됩니다.

comand radio info

지니 내비게이션이 정상 동작하며

gps의 신호도 정상으로 현 위치가 활성화되었습니다.

마지막으로 후방카메라를 테스트하여

전반적으로 문제점이 없는 것을 확인 후

마무리 짓겠습니다.

벤츠 내비게이션 수리는

방문즉시 수리하는것을 원칙으로 합니다.

수리시간은 1시간이며

방문이 어려우실경우 택배수리를 진행하셔도 됩니다.

차량 : 벤츠e클래스 2015년식
모델 : 현대모비스 카네비컴사의 ntg-4500ce r2모델
증상 : 모니터블랙아웃(먹통), comand(오디오)는 정상동작

안녕하세요.

벤츠 e클래스 모니터 블랙아웃

수리전문업체

카스토리입니다.

벤츠차량에 주로 설치되어 있는

PDI내비게이션으로

이제품의 경우 고장이 발생하면

모니터의 영상이 나오지 않아

내비는 물론, 후방카메라까지 사용이 어렵다.

이경우 보드는 교환하거나

수리하는방법이 존재한다.

그런데 말이다. 수리안되는 보드가 있다는데

정말일까? 왜 안된다는 것일까?

대부분의 보드는 수리가 가능하도록

되어 있지만,

ntg-4500ce r2모델들중

cpu부품에 언더필(underfill)

처리를 하여 수리를 못하도록 하였다.

일반수리업체에 방문했더니

수리불가하니 보드를 통으로 교환하라고한다.

맞는말일까? 수리못하게 본드처리했으니

맞는 말인거 같다.

그보드를 수리하여 사용가능하도록

언더필제거 후 수리를 진행했다.

모니터수리에 앞서

모니터탈거를 진행한다.

벤츠모니터 탈거방법?

모니터 커버를 분리한다.

전원커넥터를 비롯해 안테나선을

제거한다.

어찌된 일인지 NAVI버튼이 보이지 않는다?

어디있는거야.

잠시 후 알려주겠다.

분리된 NTG-4500CE R2 본체이다.

메인보드 수리를 위해 분해작업을 시작한다.

확인결과 언더필보드로 수리가 조금 어렵다.

한순간의 실수로 보드를 폐기해야할수도 있다.

언더필을 제거하고

CPU도 제거하고

신품CPU를 얻어주면 끝~

말은 쉽다. 지독한 화학약품 그리고

냄새와서 싸움이다. 많이 맡으면

내몸이 이상해지는것 같다.

전원을 연결해 벤치에서

에이징테스트를 거친다.

부팅을 시작으로 메인화면까지

그리고 터치패널의 상태까지 체크하니 문제없이

동작하는것을 확인할수 있었다.

이젠 차량으로 이동해보자.

조립은 탈거의 역순으로 진행하면된다.

T20별렌치를 이용해 탈부착을 진행한다.

마감재는 끼워 밀어주면 끝~

차량에서는 순정COMAND(오디오)의

기능이 정상적으로 표출되며,

네비게이션이 활성화되어

동작되어진다.

내비버튼이 있어야할 자리에

내비버튼(보턴)이 없네?

무엇으로 동작하라는 말씀이냐?

핸들리모콘에 그 해답이 있다.

바로 음성인식버튼을 길게 누르면

내비화면으로 전환된다.

모르셨다면 이방법을 사용하시면 된다.

#벤츠내비모드 #벤츠핸들리모콘동작

벤츠순정내비게이션은 바로

지니(GINI)맵이 탑재되어 있다.

메모리카드는 글로브박스 좌측면에 위치해 있으니

업그레이드를 받아 사용하시면 된다.

#벤츠내비지니 #벤츠블랙아웃

내비게이션의 현위치도

문제없이 동작하는것으로 보인다.

GPS 위성수신 정상

내비는 스마트폰을 쓴다지만

후방카메라는 어찌할까?

메인보드수리로 정상사용이 가능하다.

#벤츠내비먹통 #벤츠후방먹통

벤츠 블랙아웃 메인보드 수리를

완료하였다.

수리시간은 대략 1시간

그보다 빠르게 끝이 날수도 있다.

변수만 없다면 말이다.

차량 : 메르세데스 벤츠 GLK 2014
모델 : 순정형 PDI내비게이션 카네비컴(모비딕)
증상 : 오디오사운드 정상구동, 화면먹통, 내비먹통
후방먹통증상을 보인다.

안녕하세요.

벤츠 내비게이션 수리전문업체

카스토리입니다.

벤츠차량에 주로 설치되어 있는모델로

NTG-4500CE 모비딕사에서

생산 판매된 제품이다.

같은제품인지는 어디서 확인이 가능할까?

조수석햇빛가리개를 내려보자.

친절하게도 어떤제품인지 알려준다.

시리얼도 같이 있으니,

업그레이드가 필요할경우 사용하면 된다.

GLK차량의 경우도 고장이 제일많은

E클래스차량의 모니터 불량과 동일한

증상을 보인다.

화면이 안보인다. 그래서

후방카메라가 안보인다.

그렇다면, GLK차량도 탈거가 쉬울까?

키박스제거툴만 있으면 된다.

그외 탈거방법은 비슷하다.

화면이 안들어온다.

comand는 정상인지 확인한다.

사운드가 정상으로 나오고 있다.

흔하디흔한 블랙아웃증상이다.

이것이 벤츠 키박스제거툴이다.

이게 없으면, 노가다 수준으로

차량에 흡집도 생길수 있다.

제품을 탈거하니

세부적인 모델명을 확인할수 있다.

NTG-4500CE R2모델이다.

그래도 조금 개선된 제품이라 보면된다.

현대모비스(주)에서 벤츠내비게이션을??

만들다니 대기업이 다 해먹고 있다.

이럼 중소기업이나, 소기업은

설 자리가 없지 않을까??

벤치테스트를 거쳐

문제의 부품을 제거해야한다.

무작정 교환한다면

돌이킬수 없는 길로 갈것이다.

보드사망으로 메인보드를 갈아야될수도 있다.

CPU부품을 깨끗하게 제거한다.

그 후 신품CPU를 올려주는 작업을 진행한다.

열만주는 작업 및 재생부품은

사용하지 않는다.

여기저기 교환한다는 업체의

수리가 들어오는 경우가 있다.

그 업체 또한 부품교환이 없는경우가 많다.

어떤게 교환되었는지 정도는

알고 가자.

정상적으로 부품이 교환되었다면

문제없이 부팅을 시작한다.

반가운 벤츠로고와 함께 말이다.

NTg-4500ce제품의 메인화면이다.

시스템설정에는 내비게이션설정 및 터치설정도 가능하다.

터치틀어짐이 보인다면

보정해 사용해보자.

그래도 안돼면 교환이다.

시스템정보를

확인해 보았다.

수리가 완료되었으니

GLK차량에 재설치 후 동작테스트를 진행하였다.

탈거만 가능하다면 모니터만 택배로 보내면

수리가 가능하다.

차량 : 벤츠 C클래스 2014년식
모델 : 순정형으로 작업된 PDI 내비게이션(ntg-4500ce)
일명 : 카네비컴 내비게이션
증상 : 화면먹통으로 인한 순정 커맨더 정보 못봄,
후방카메라 못봄, 내비게이션 못봄

안녕하세요.

벤츠 네비(내비)게이션 수리전문업체

카스토리입니다.

벤츠차량의 PDI내비게이션으로

카네비컴사의 제품입니다.

순정으로 지니맵이 탑재되어 있으시다면

바로 이제품입니다.

멀리 포천에서 방문해주셨습니다.

여기저기에서

수리를 여러번 받았으나

재불량을 경험하신 후 찾아주셨습니다.

멀리에서 찾아주신 만큼 꼼꼼히

수리 진행하였습니다.

임시방편이 아닌 FM으로 CPU교체

진행되었습니다.

2014년식 C200 CDI차량입니다.

벤츠 C클래스 탈거방법

1. 모니터 하단 공조기부터 탈거하시면 됩니다.

그 후 모니터 위에 커버와 아래 커버

좌우측 커버를 빼셔야 됩니다.

모니터 좌/우측 커버를 빼시면 피스가 숨어있어요.

이걸 빼야 모니터 탈거가 가능합니다.

이렇게 모니터를 탈거합니다.

커넥터도 분리하고요.

이것이 고장원인 제공부품입니다.

NTG-4500CE 본체라고 보시면 됩니다.

어디서 터치판을 갈았다고 했네요.

PCB를 확인하니

이게 몇번을 수리한거야

이정도면, FM으로 수리를 진행한게

아니니라 생각됩니다.

#ntg-4500CE r1 #ntg-4500ce r2

#underfill board repair

 CPU확인결과

교체진행이 안되어 있으며

임시방편으로 여러번 수리를

진행한것으로 보입니다.

새부품을 이용하여

CPU교체진행되었습니다.

#벤츠모니터수리 #벤츠보드CPU수리 #벤츠CPU교환

차량에 설치 후 모니터를 켜봅니다.

모니터가 부활하였습니다.

1시간이면 이렇게 동작되는 화면을

만나실수 있습니다.

벤츠 순정오디오와 연결된 블루투스

정보창이 나타납니다.

지도를 실행해보겠습니다.

지도가 실행되었습니다.

지도위치가 포천으로???

멀리에서 찾아주신 고객님

다시한번 감사드립니다.

끝으로 후방카메라 동작상태를

점검합니다.

백화증상도 없고

아직까진 문제없이 사용이 가능합니다.

이렇게 CPU교환으로

깔끔하게 수리가 진행되었습니다.

수리시간은 1시간 남짓으로

탈거부터 수리까지 논스톱으로 진행됩니다.

차량 : 벤츠 e-class 2015
모델 : 순정으로 설치된 ntg-4500ce r2
증상 : 화면먹통, 블랙아웃(사운드 정상)

안녕하세요.

메르세데스 벤츠

카디바이스 내비게이션 수리전문업체

카스토리입니다.

멀리 바다건너 제주도에서

차량이 직접오지 못하기에

택배수리를 의뢰하셨습니다.

흔한 블랙아웃 증상으로

벤츠e클래스,c클래스차량에서

주로 나타나는 고장증상입니다.

15년식 r2보드라고 써져있습니다.

벤츠차량에는 크게 r1보드와 r2보드가

설치되어 있으며,

underfill처리가 들어간 보드도 있습니다.

이제품은 어떨지 한번 보시겠습니다.

어디선가 수리이력이 있어보입니다.

그렇다면 정상적인 수리가 된걸까요?

메인보드 확인결과

임시방편인 CPU부품에 열만주는

작업을 진행하였습니다.

CPU교환 흔적은 어디도 없습니다.

다만, 지저분하게 플럭스만 보일뿐...

CPU제거 후 지저분만 플럭스를

깨끗하게 청소합니다.

그 후 NEW CPU를 교환합니다.

이것이 FM으로 수리하는 방법입니다.

CPU교환작업 후 에이징테스트를 거쳐

택배를 제주도로 다시 발송합니다.

이렇게 방문이 어려우실경우

택배수리를 이용하시면 편리합니다.
