차량 : 2012년식 아우디A6 C6모델
고장증상 : 모니터 먹통(블랙아웃), MMI컨트롤러 안됨
미등 안 켜짐, 계기판 오디오 연동 화면 안 들어옴 등
안녕하세요.
수입차 오디오 수리 전문업체
카스토리입니다.
아우디 차량의 고질적인 불량으로 하나는
바로 오디오 고장(MMI, J794모듈)이다.
여러 가지 모듈이 서로 엉켜있는 구조의
아우디 오디오의 특성상
고장 증상에 따라
수리 진행방향이 달라진다.
아우디 MMI가 불량일 경우
어떤 증상이 나타날까?
사진을 보면서 확인해보자.

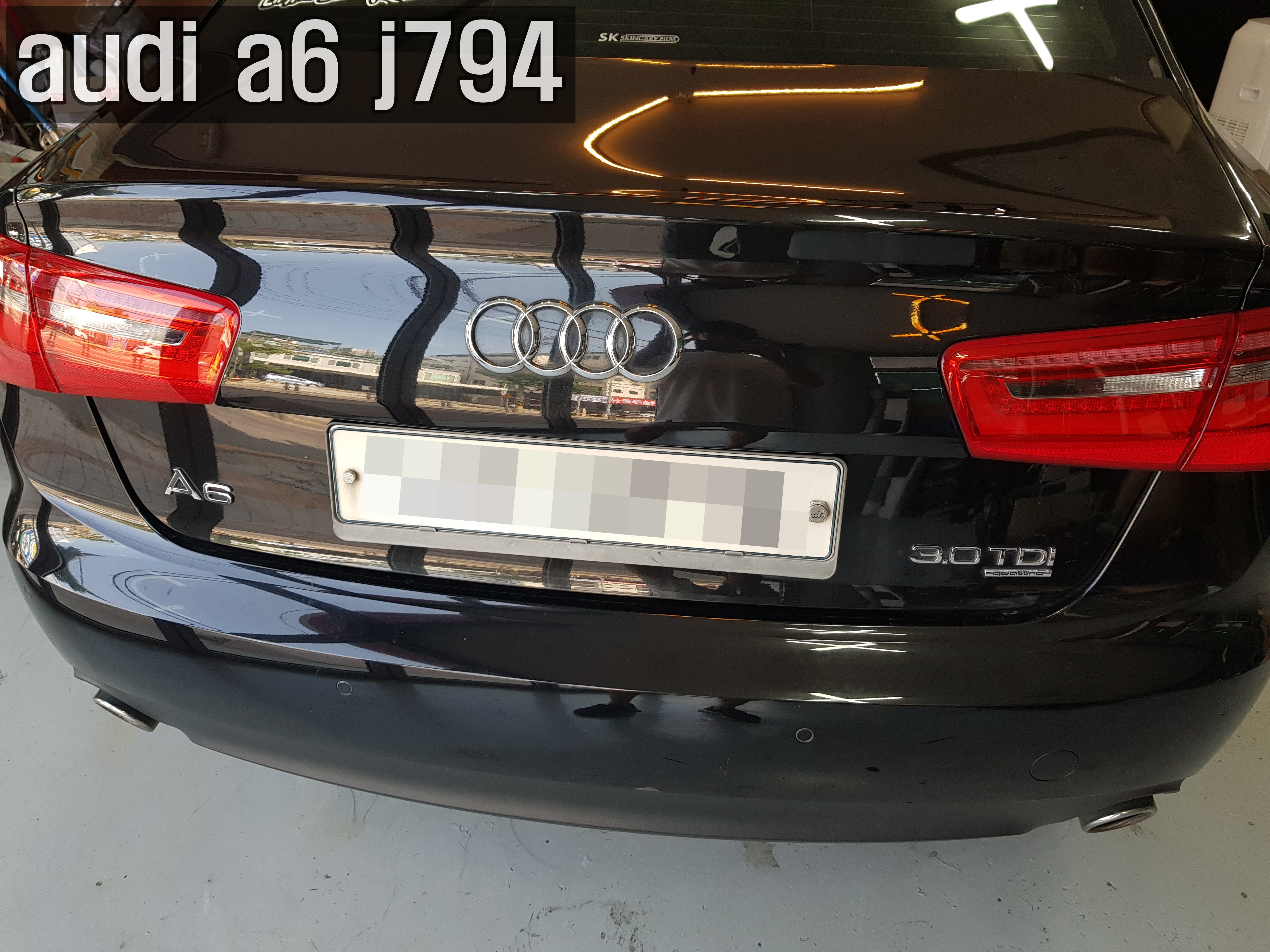

차량은 아우디 A6 모델
3.0 TDI이며, 가깝고도 먼 당진에서
찾아주셨다.
2012년식 차량이 MMI고장이 났다.
차량년식대비 주행량이 많아 보이지는 않다.
MMI고장이면 나타나는 증상 중
MMI컨트롤러라는 장치가 미등도
동작도 하지 않는다.
아주 간혹
커피나, 물에 의해
컨트롤러를 세척하거나
교환해야 될 수도 있다.
모니터가 올라가지도 내려가지도 않는다.
MMI오디오, 바로 시디가 들어가는 부분이다.
이 장치는 cd는 들락날락한다.
그렇다면 휴즈가 나간 것은 아니다.
오디오 리셋을 하면 MMI가 컴퓨터 리셋되듯
소리가 난다.
MMI오디오 수리를 들어가 보겠다.
우선, MMI를 탈거해 수리를 진행해야 한다.
휴즈 하나 갈고 고쳐지면 좋겠지만
그렇게 될 리 없다.

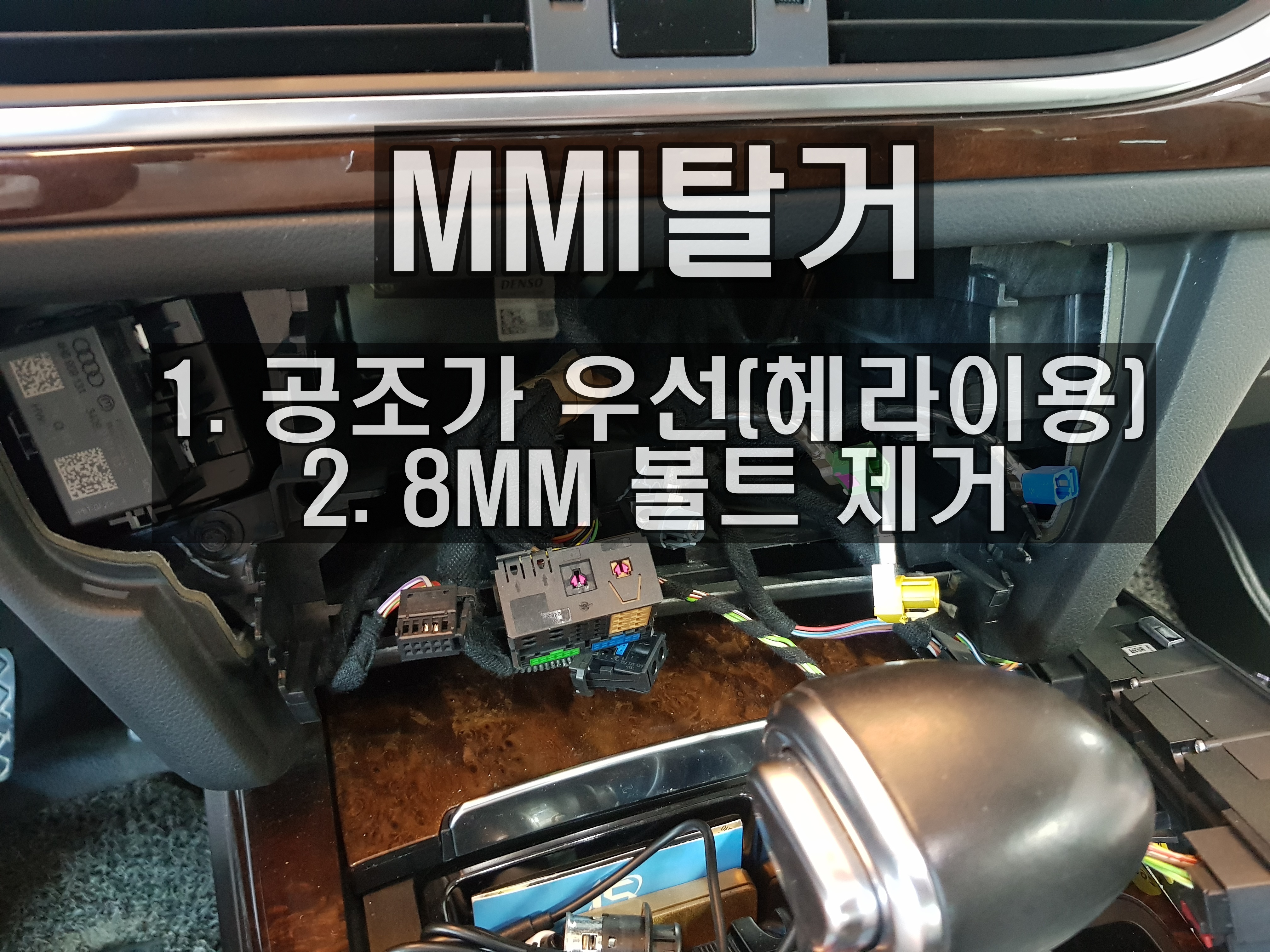

A6오디오 탈거 방법(전용툴 불필요)
1. 공조가 우선적으로 빠져야 한다(이건 헤라등을 이용한다)
2. 8MM 볼트를 제거한다.
이렇게 제품만 가지고 수리실로 직행한다.
MMI 불량이 맞겠지만
다시 한번 벤치에서 확인 작업을 진행한다.
화면이 안 켜진다. 당청이다, 오디오가 사망이다.
제품 분해와 고장 부분 확인 후
수리를 진행한다.
BGA REWORK STATION를 이용해 진행한다.

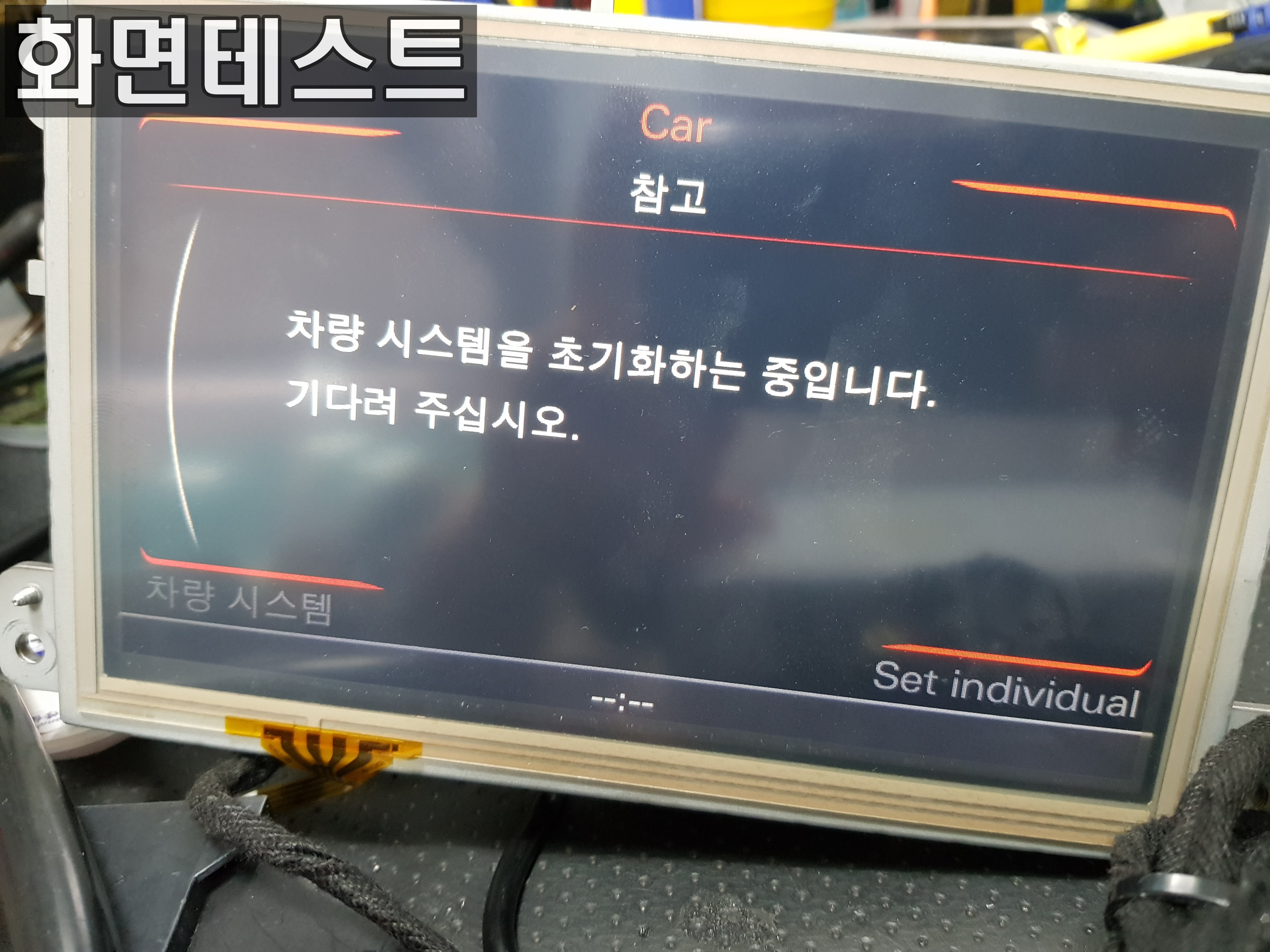

수리 진행 후 벤치에서
다시 한번 확인해준다.
이젠 MMI화면이 정상으로 보이고 있다.
벤치에서 MMI가 잘 켜지는지 확인
재차 확인 작업 진행한다.
차량에 설치 후 또 확인한다.

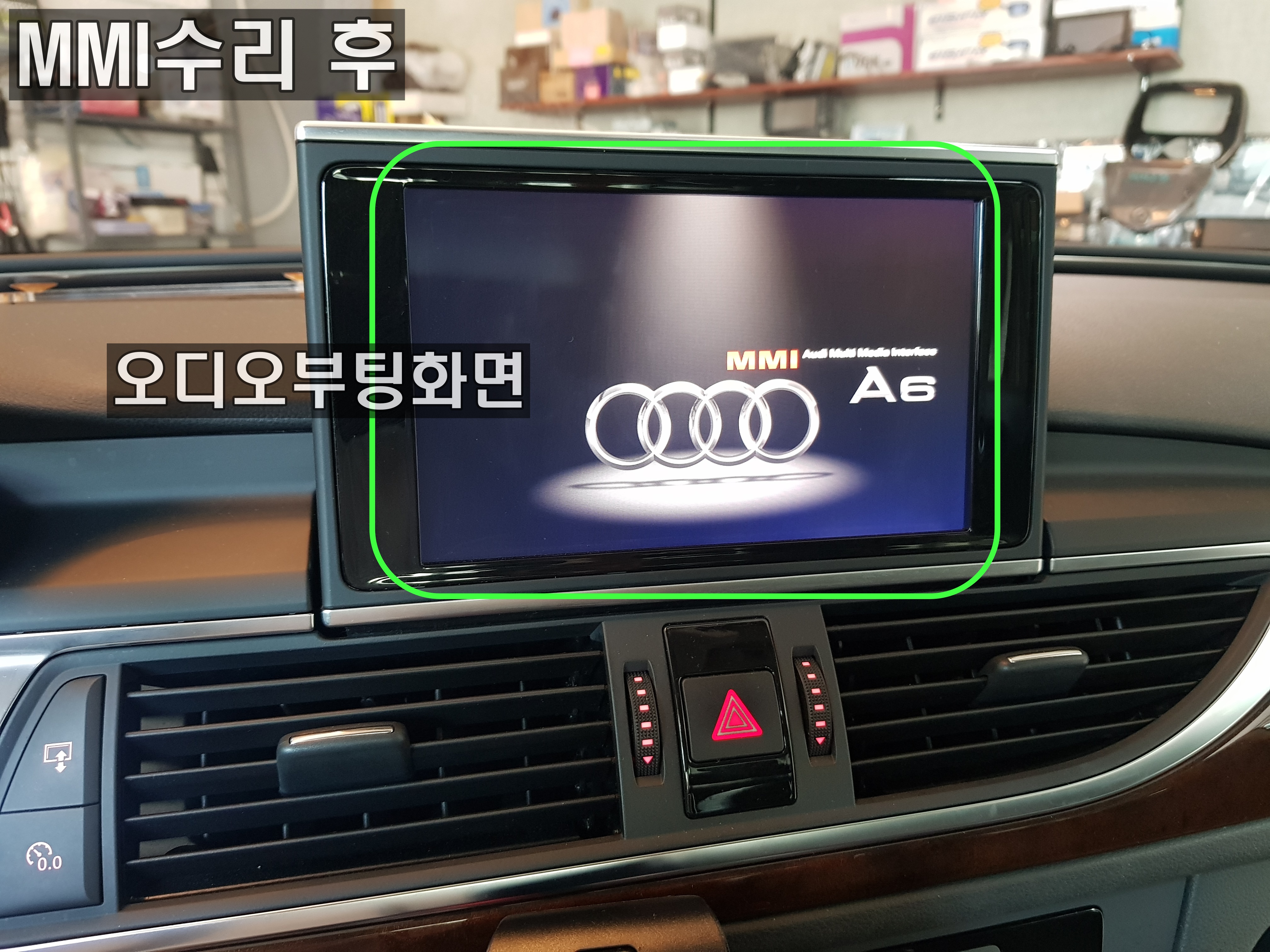

아우디 로고와 함께 부팅을 시작한다.
오예, 수리가 잘 되었다.
고장 전과 비교해보자.

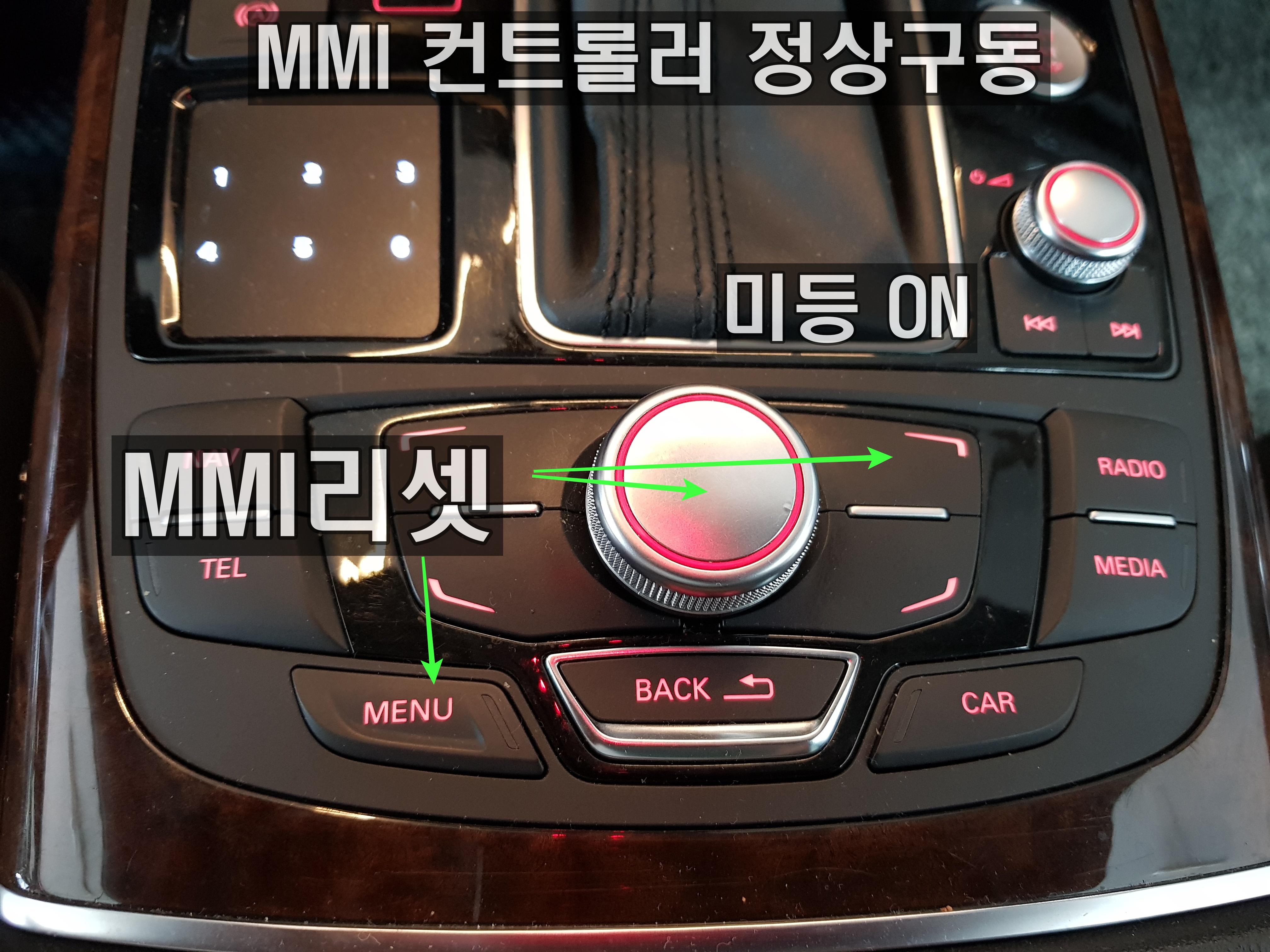

컨트롤러에 미등이 점등되고
컨트롤도 가능해진다.
컨트롤러를 이용해 아우디 오디오 리셋이
가능하다.
방법은 표시된 3곳을 동시에 눌러주면
리셋된다.
그러면 화면이 들어갔다 나오면서
부팅 화면도 재확인할 수 있다.
내비게이션을 구동해보았다.
지도는 순정이다.
사제 내비게이션도 있다면
문제없이 동작할 것이다.

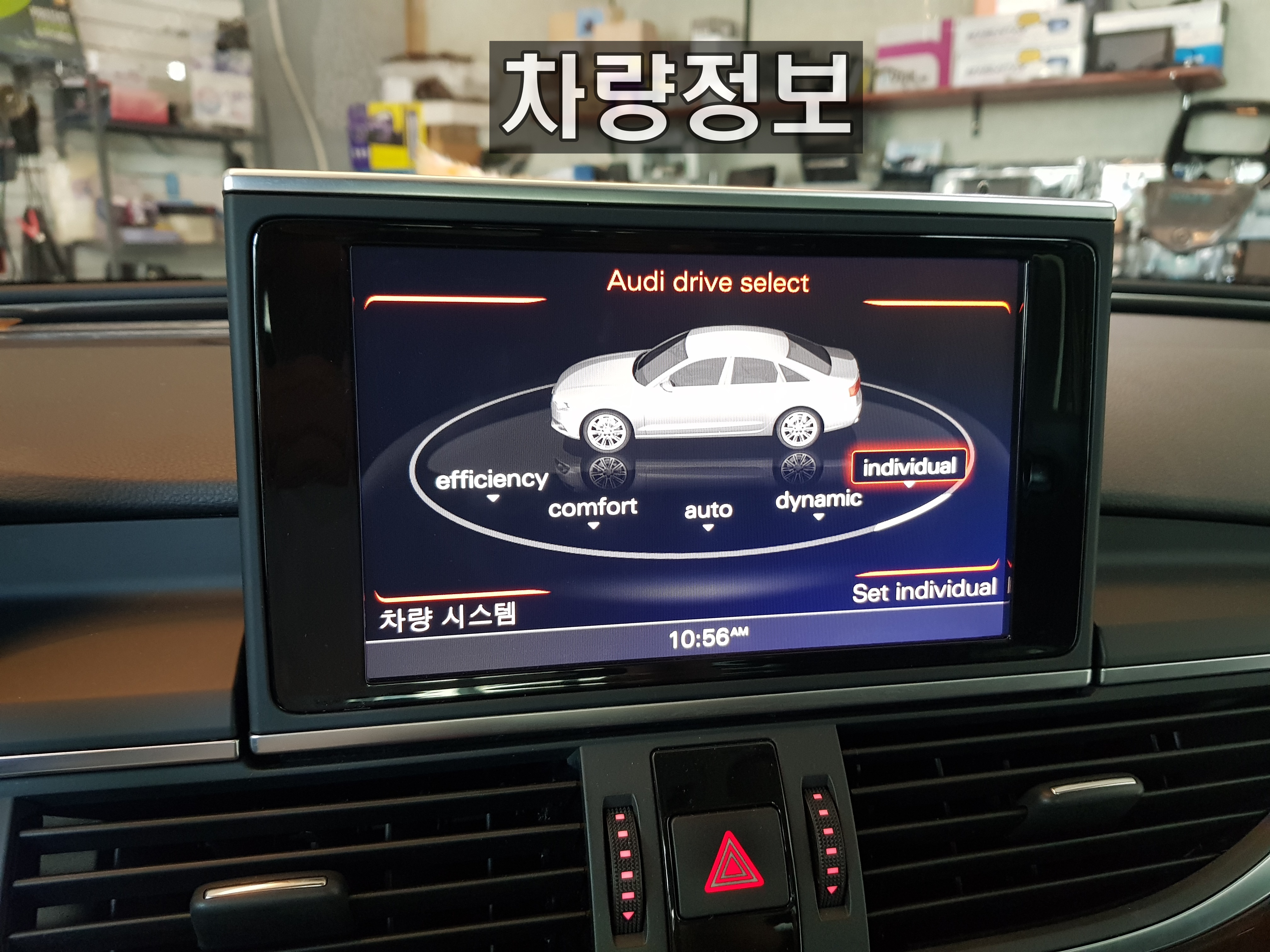

차량정보도 확인 가능해졌다.

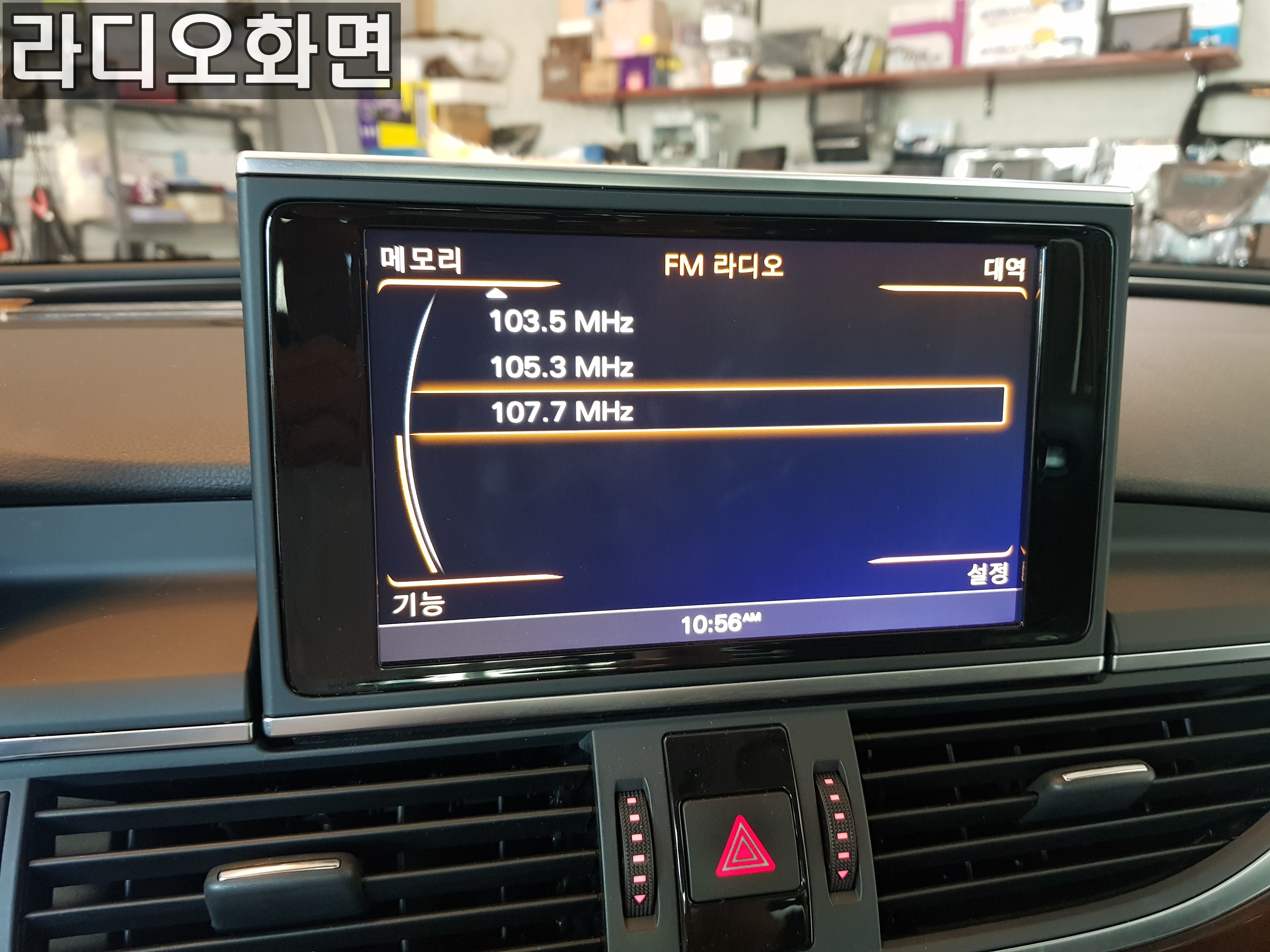

라디오 화면이다.
라디오 주파수 및 볼륨 조절도 가능하다.
여기서 잠깐,
라디오 화면은 보이는데
소리가 나지 않는다.(이건 라디오 유닛 및 앰프 불량)

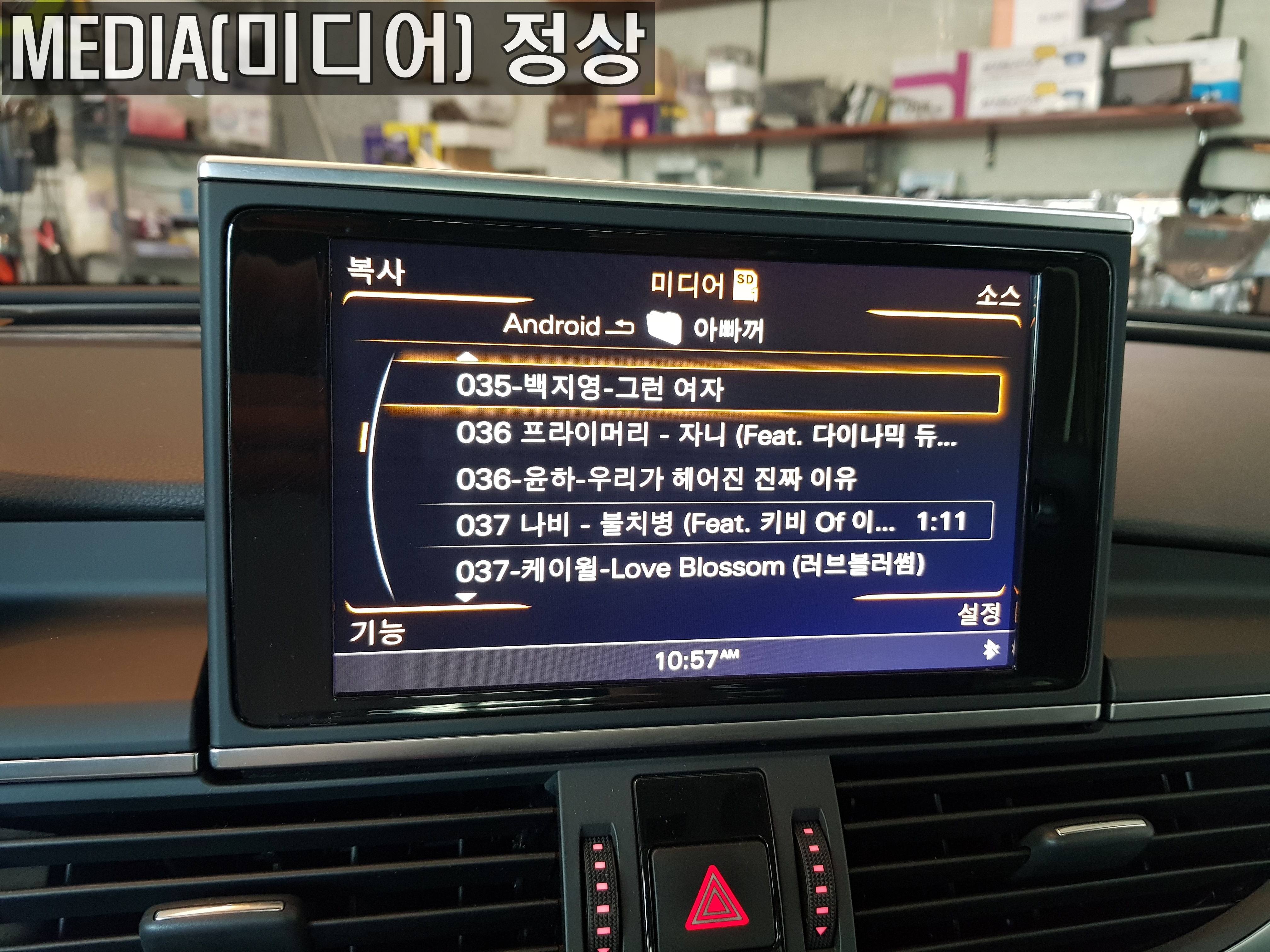

미디어 기능도 정상 구동된다.
폴더가 아빠 꺼^^ 자녀가 넣어드린 것 같다.
우리 애들은 언제 크나^^
이제 유치원을 졸업하니 말이다.

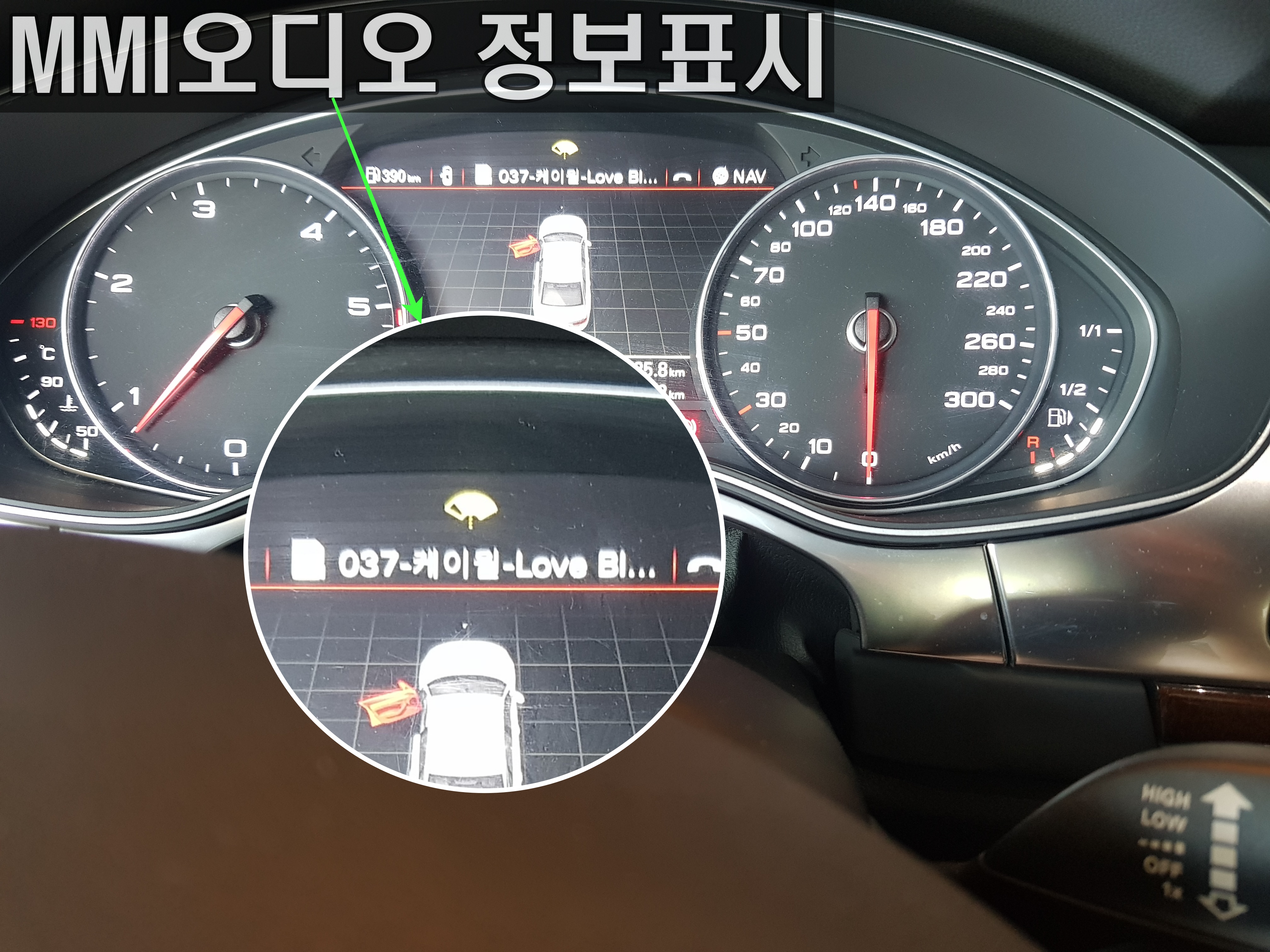

MMI오디오가 수리 후 정상으로 돌아오면
계기판에서도 오디오정보 확인이 가능해진다.
이 표시가 사라졌다면 오디오 불량이다.

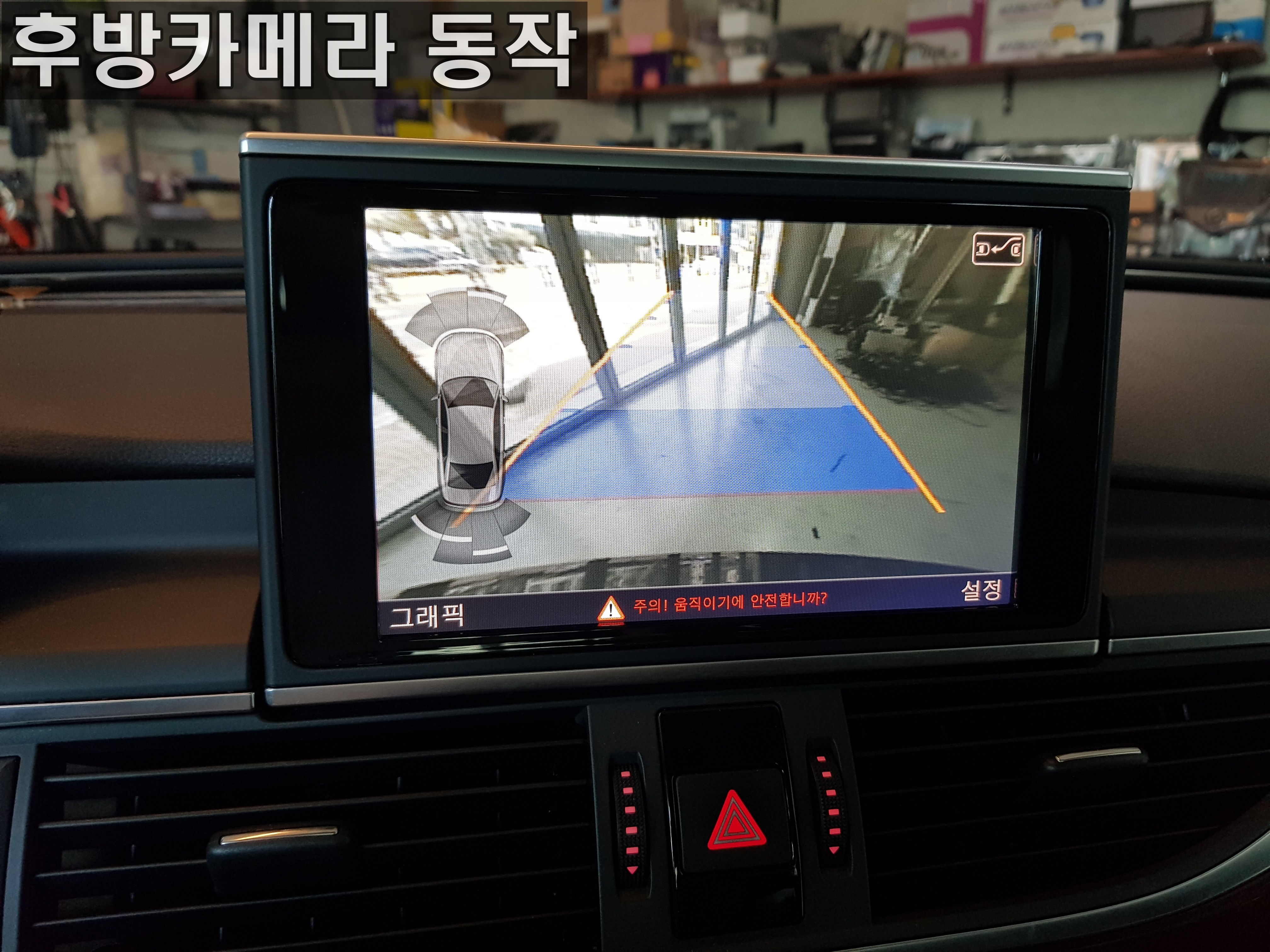

순정 후방카메라 동작 화면이다.
다행히 정상 구동된다.
아우디 차량의 오디오(MMI) 수리는
1시간에서 2시간 내외면 수리가 가능하다.
멀리서 찾아주신 고객님께
다시 한번 감사에 말씀을 전합니다.
| 아우디 오디오 수리(MMI불량) | |
| 수리시간 | 1시간~2시간 |
