☆수입차,국산차 오디오/모니터 수리전문업체 카스토리☆

차량 : 벤츠 E클래스 13년식
모델 : 순정 PDI 내비게이션(지니 3D), NTG-4500CE
고장증상 : 화면먹통, 내비동작을 물론 후방카메라 사용 불가
단, 오디오 소리 및 컨트롤 가능(화면안켜짐)

안녕하세요.

벤츠 모니터 먹통 수리 전문업체

카스토리 수리마스터입니다.

벤츠 E클래스에 설치된 모니터가 켜지지 않는다는 연락을 받습니다.

화면이 순정인지, 사제인지 알수 없을 땐

조수석 햇빛가리개(화장거울)를 확인하세요.

아주 친절하게 제품명, 시리얼이 남아있답니다.

대구에서 택배로 도착한 모델입니다.

NTG-4500 R1모델로 개선형 보드가 들어가 있습니다.

그런데, 개선하면서 부품교체를 어렵게 언더필작업을 해놓았습니다.

폐기해야 할까요? 교체해야 할까요?

언더필처리되어 있던 메인보드에서 CPU를 제거하는 공정을 시작합니다.

이게 좀 건강상 좋지 않은 작업입니다.

그래도 맡겨주신 만큼 최대한 수리로 해결해보려 합니다.

메인보드에서 알 수있듯

NTG-4500CE R1보드임을 알수 있어요.

R1과, R2모델은 디스플레이를 따로 쓰는 제품입니다.

메인보드 점검을 통해 수리를 진행합니다.

고장 난 칩셋이 확인되었으니??? 어떻게?

교체를 해야 합니다.

신품 CPU를 준비하고, 언더필을 제거하고

준비된 CPU를 교체합니다.

이때 필요한 것은 BGA rework station를 사용합니다.

CPU교체가 완료되었다면

메인보드가 동작하는지 테스트를 진행합니다.

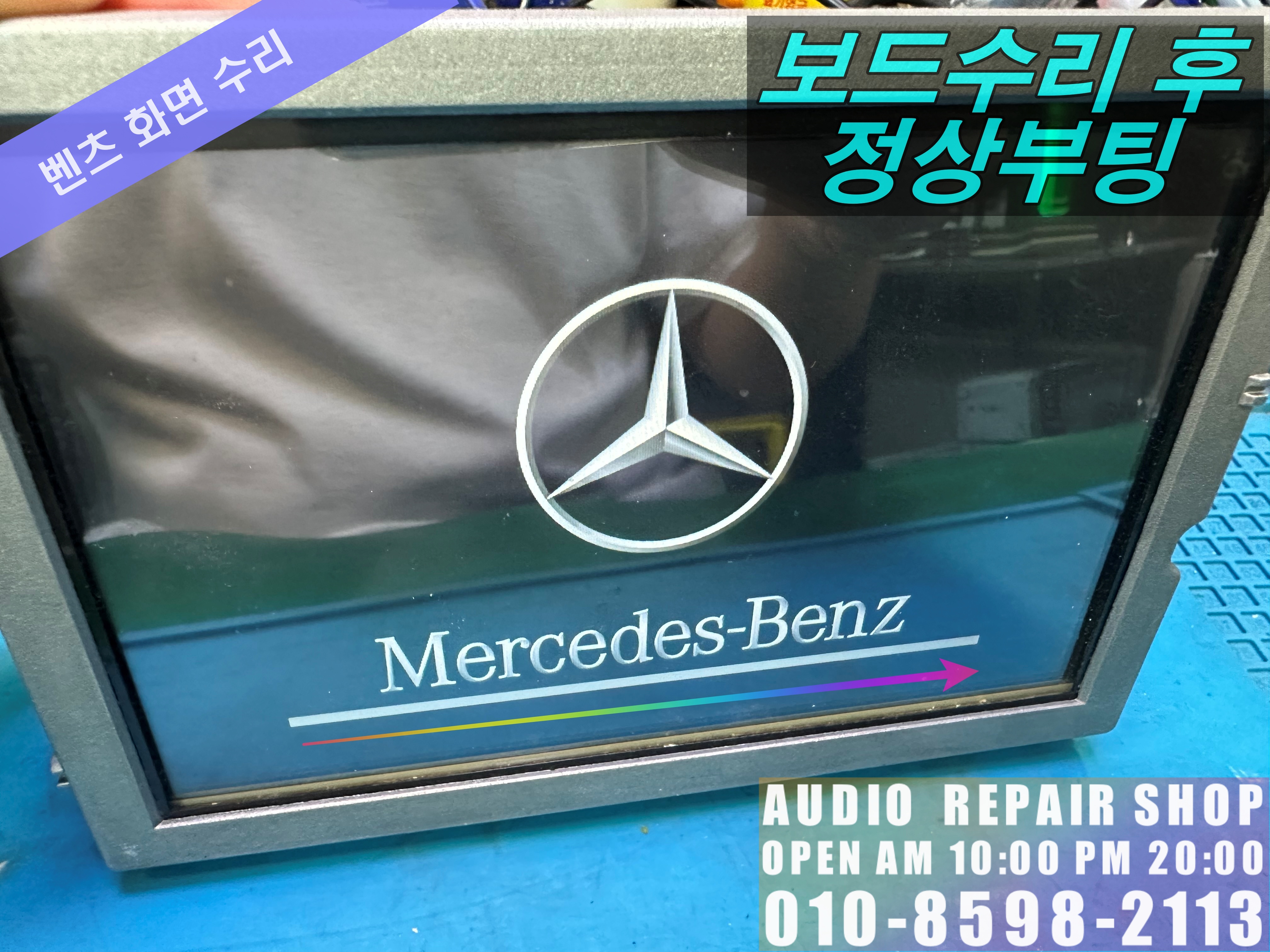

벤츠로고가 보이며 부팅을 시작합니다.

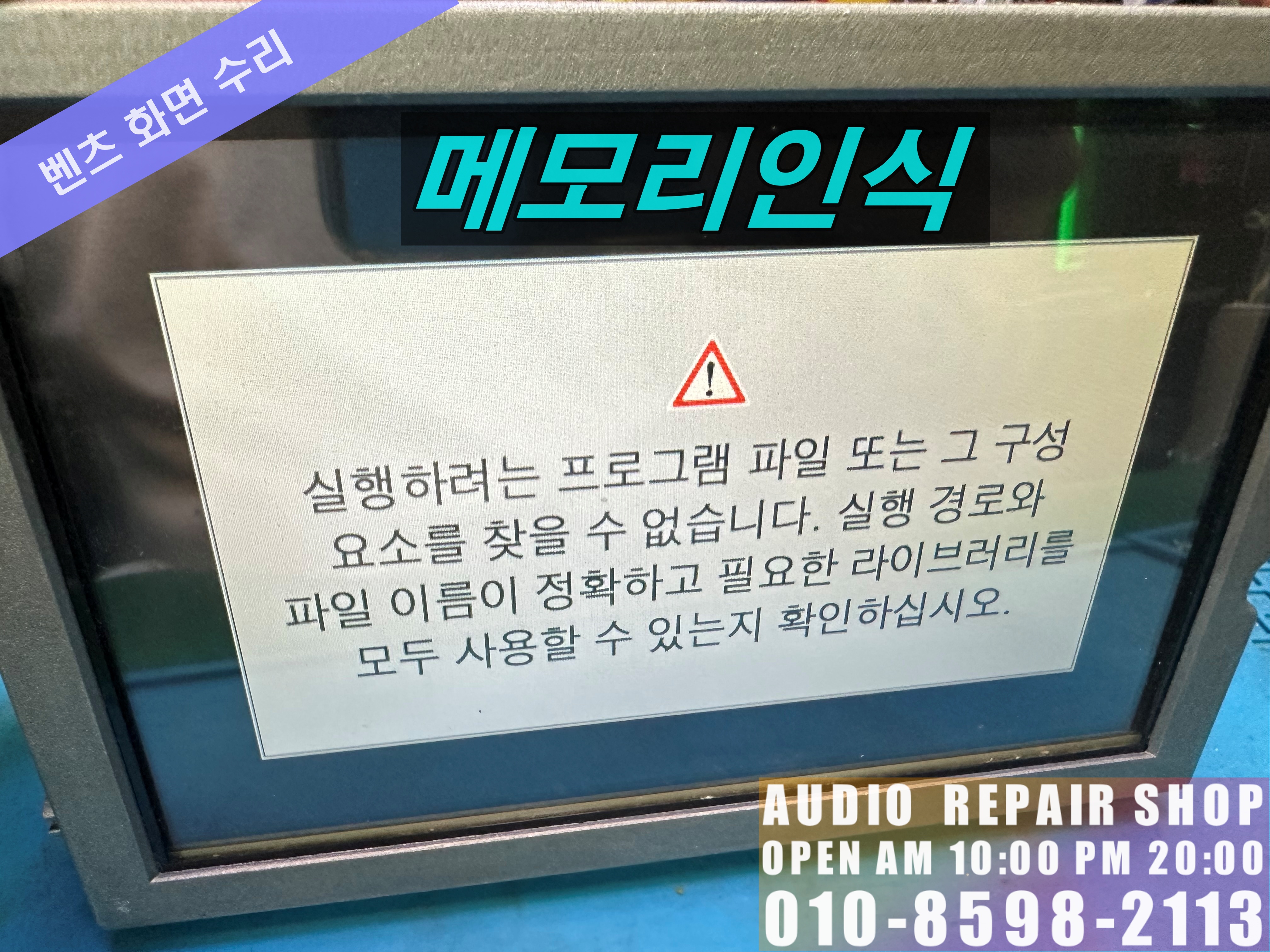

메모리인식을 하지 않아. 프로그램파일이 없다는 메시지를 보이고 있습니다.

그렇다면 인식을 할 수 있게 준비합니다.

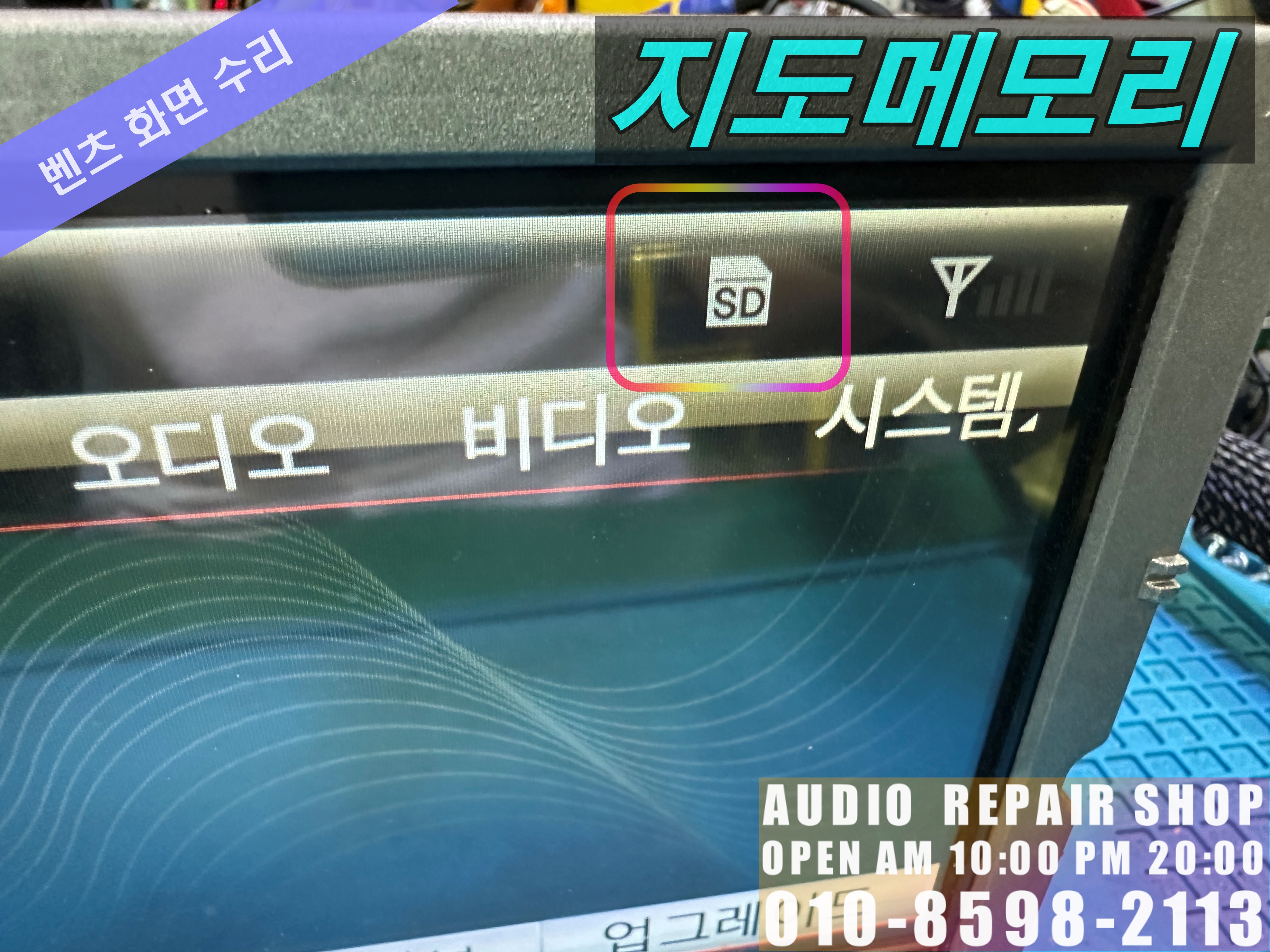

슬롯에 지도메모리를 끼우자 SD라는 심벌이 생기며

인식하기 시작합니다.

점검 중 터치 틀어짐이 있어 화면 보정작업을 진행합니다.

10여 년을 사용해서 터치패널이 고장날만도 합니다.

심각할 경우 교체를 고려하세요.

내비게이션을 정상사용하실 수 있습니다.

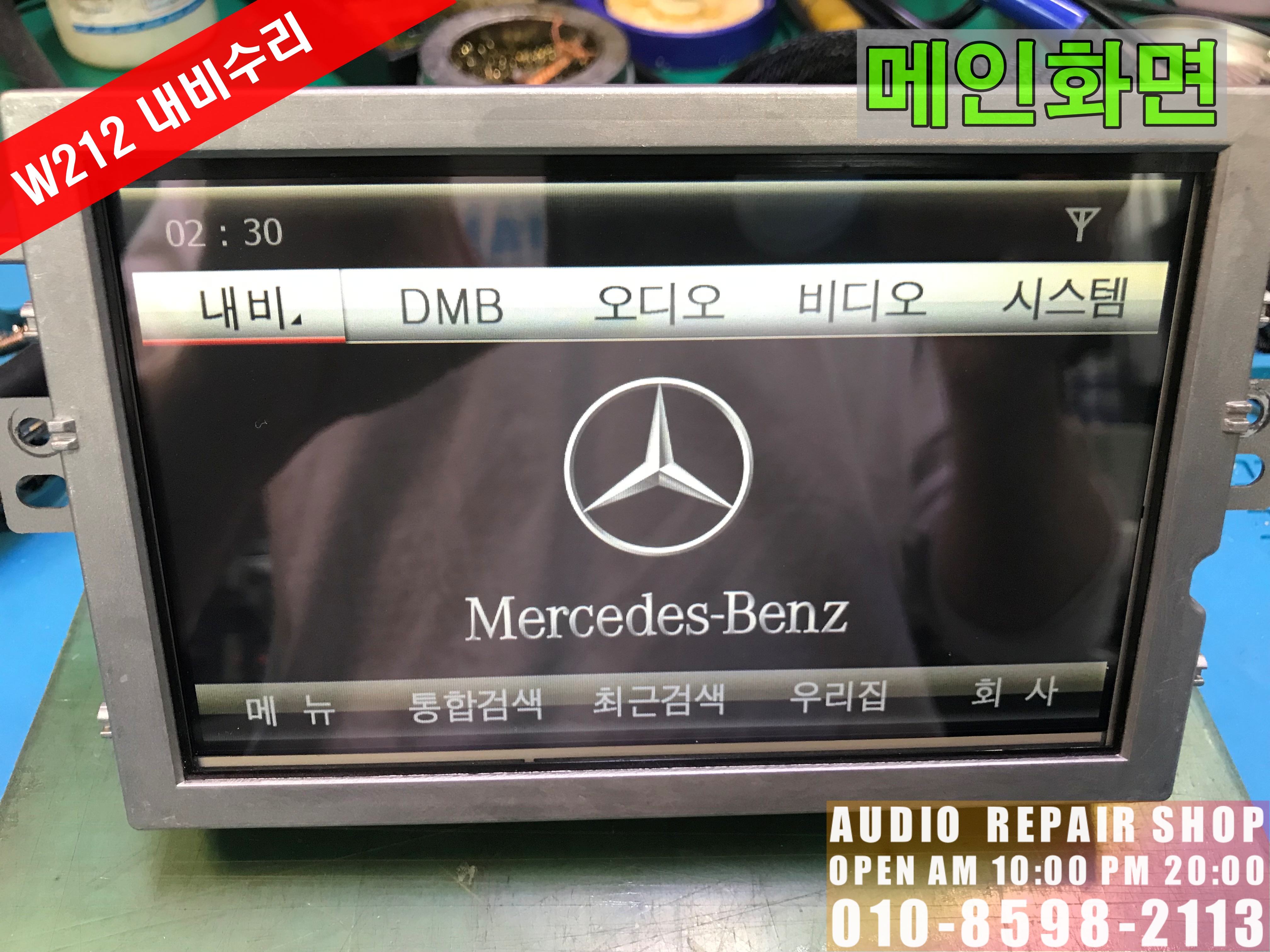

메인화면입니다.

내 벤츠 모니터에는 오디오? 비디오 메뉴가 있다?

MP3 및 영상플레이가 가능하다는 겁니다.

이후 R2모델에서는 사용을 할 수 없게 프로그램이 변경됩니다.

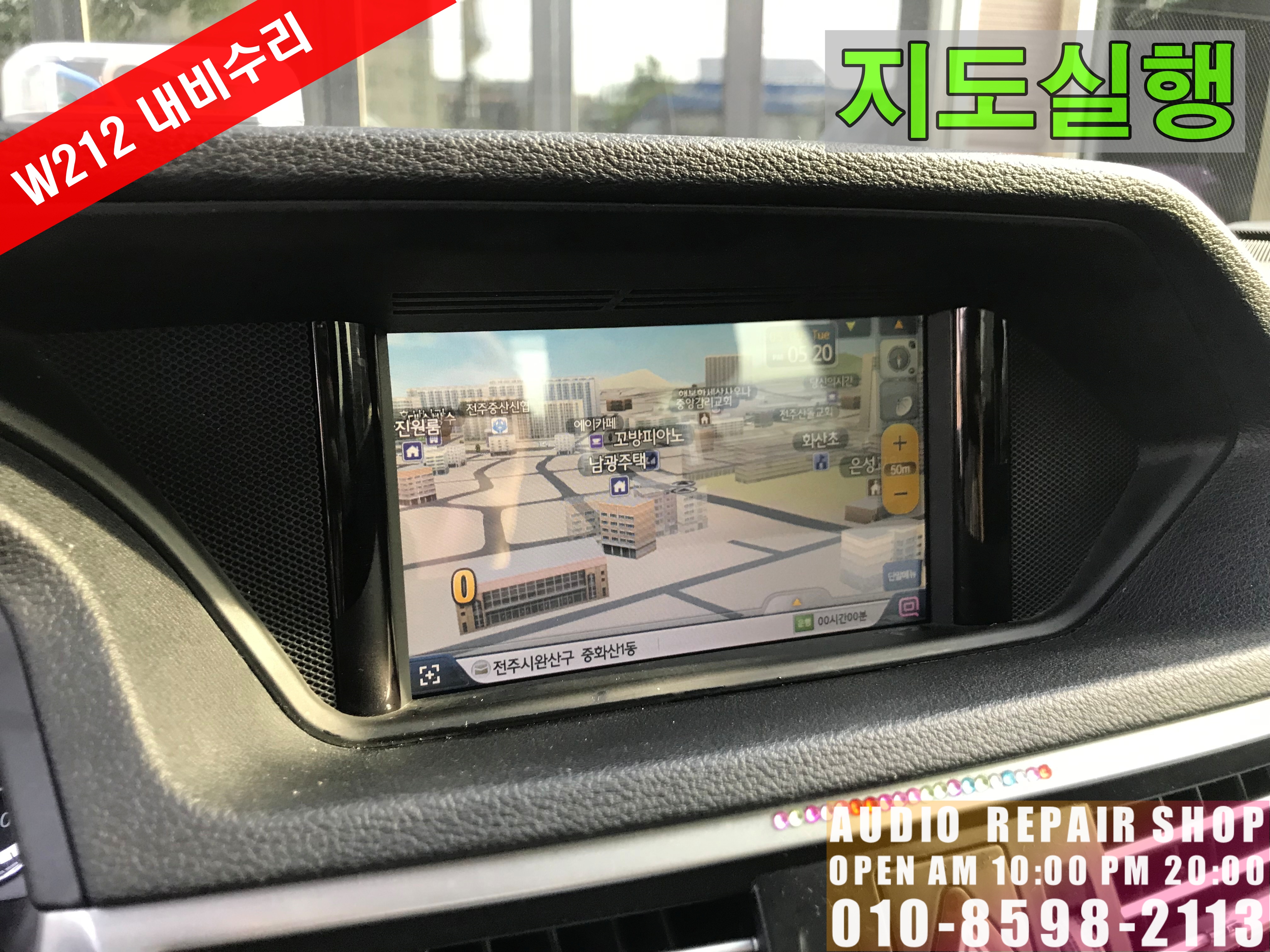

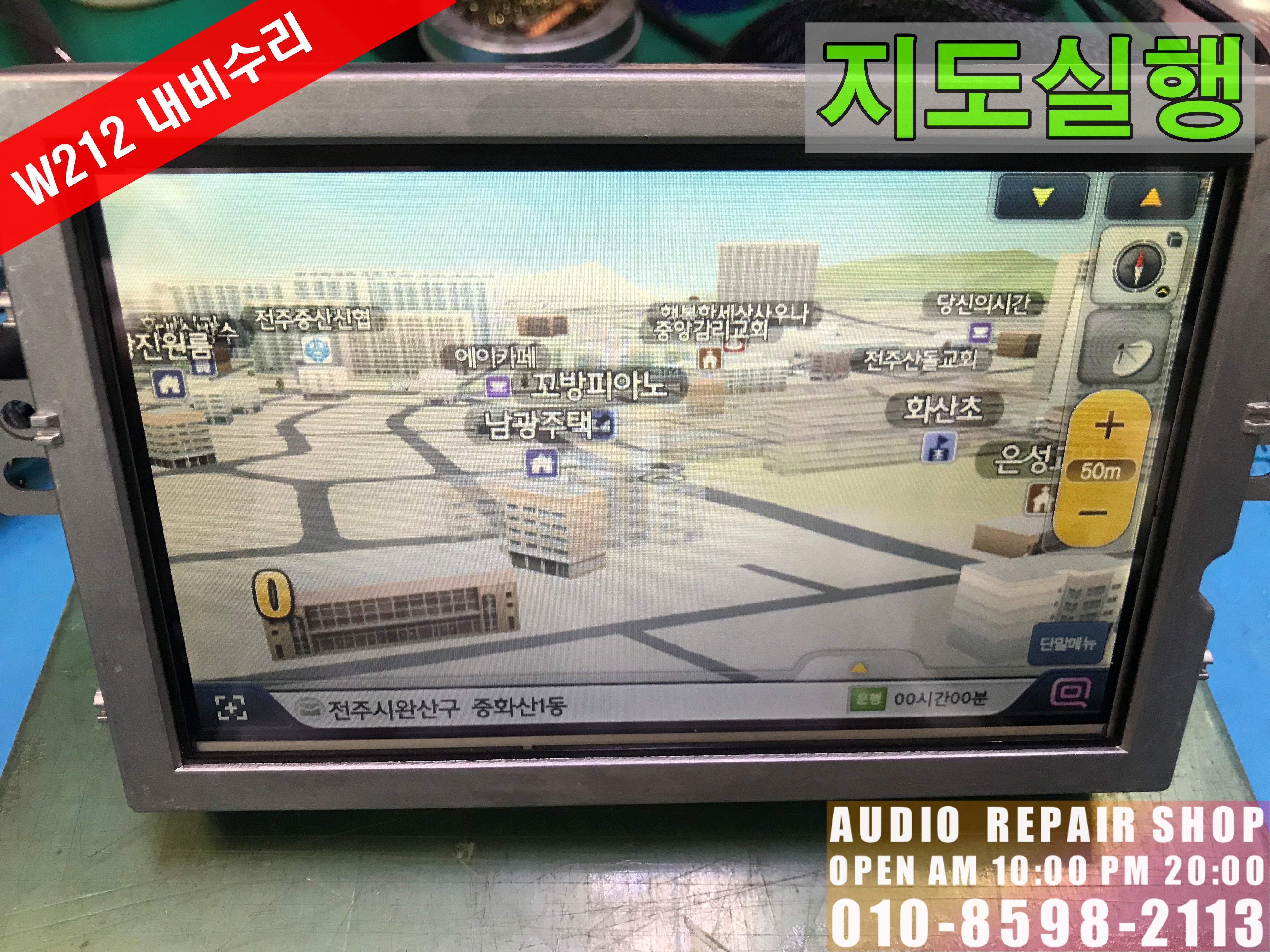

이왕 수리된 거 내비게이션을 실행합니다.

내비게이션을 준비 중입니다. 잠시만 기다려 주십시오.

잠시 후 화면이 변경됩니다.

벤츠에 지니라니???? 언제 적 지도냐 할 수 있지만

아직 업그레이드까지 가능한 내비게이션입니다.

벤츠 지니 3D 내비게이션이 정상동작합니다.

현 위치까지 문제없이 동기화됩니다.

벤츠 모니터 고장수리 택배수리가 완료됩니다.

방문즉시 수리를 진행하지만 이와 같이 지방에서는

택배를 통해 수리의뢰를 하시면 당일접수, 당일수리 후 출고됩니다.

그 밖의 다른 증상이 있을 경우 상담 후 수리가 가능합니다.

벤츠 카디바이스(모니터, 내비게이션) 수리전문업체

카스토리였습니다.

차량 : 벤츠 E클래스 E220 14년식

모델 : 현대모비스 NTG-4500CE, 지니내비게이션

E클래스 고장증상 : 화면먹통, COMAND정보 확인 불가

내비게이션먹통, 후방카메라 먹통

안녕하세요.

벤츠 카디바이스 오디오 및 모니터

수리전문업체 카스토리입니다.

벤츠차량의 흔한(고질적) 고장증상 중 하나인

모니터 블랙아웃(먹통) 증상이 발생합니다.

흔한 고장이라고 아무 곳에서나 수리할 수 없습니다.

정식부품을 교환해 주는 업체를 찾아

메인보드 수리를 의뢰하세요.

"NTG-4500CE" 모델에 대해 알아봐야 합니다.

어디서 판매하고, 생산했는지 말이죠.

벤츠라고 벤츠에서 만든 것이 아닙니다.

현대모비스에서 생산, 카네비컴이라는 PDI업체에서

일괄적으로 순정형 내비게이션으로 판매된 제품입니다.

순정 지니맵 내비게이션입니다.

모니터고장은 왜 일어나는 것일까?

원인을 알면 수리가 가능하답니다.

1. 모니터불량

2. 인터페이스 불량

3. COMAND 오디오 불량

등으로 나타날 수 있습니다.

첫 번째 불량이 제일 많다고 보시면 됩니다.

그렇다고 어디서나 수리가 가능한 거 아니죠.

전문 수리 업체가 따로 있는 겁니다.

육안으로 확인이 가능한 부분부터 체크합니다.

1. 화면이 들어오지 않습니다.

2. 오디오는 동작하여 사운드(소리)가 나옵니다.

3. 오디오 ON/OFF를 해도 반응하지 않습니다.

내가 쓰는 내비게이션 모델이 뭘까?

고장 나기 전까지 신경도 쓰지 않았는데 말이죠.

이젠 좀 궁금합니다.

조수석 햇빛가리개를 내리니까 모델명과 시리얼이 남아있네요.

벤츠에 현대모비스제품이라니?

의심 가는 모니터를 탈거합니다.

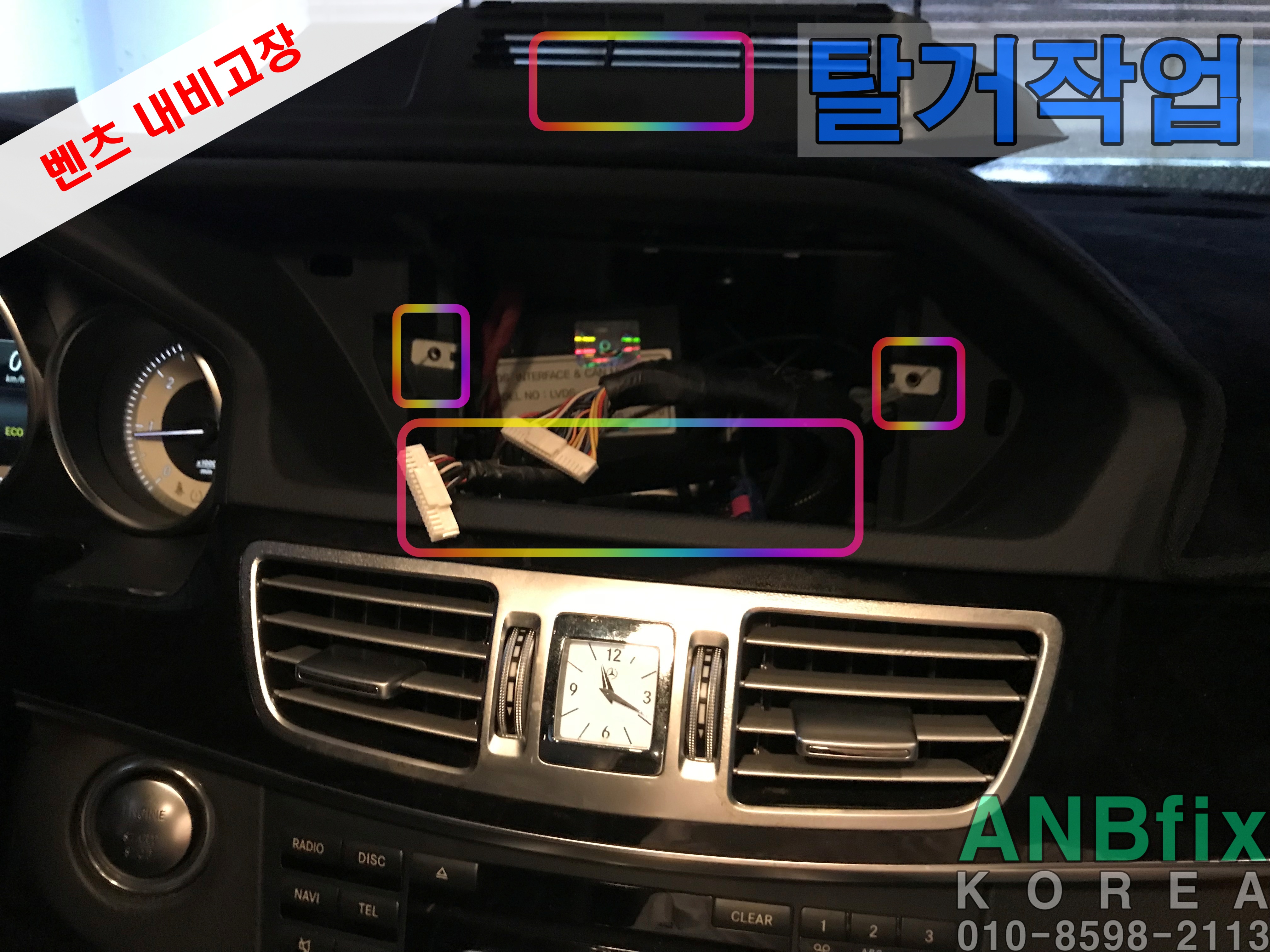

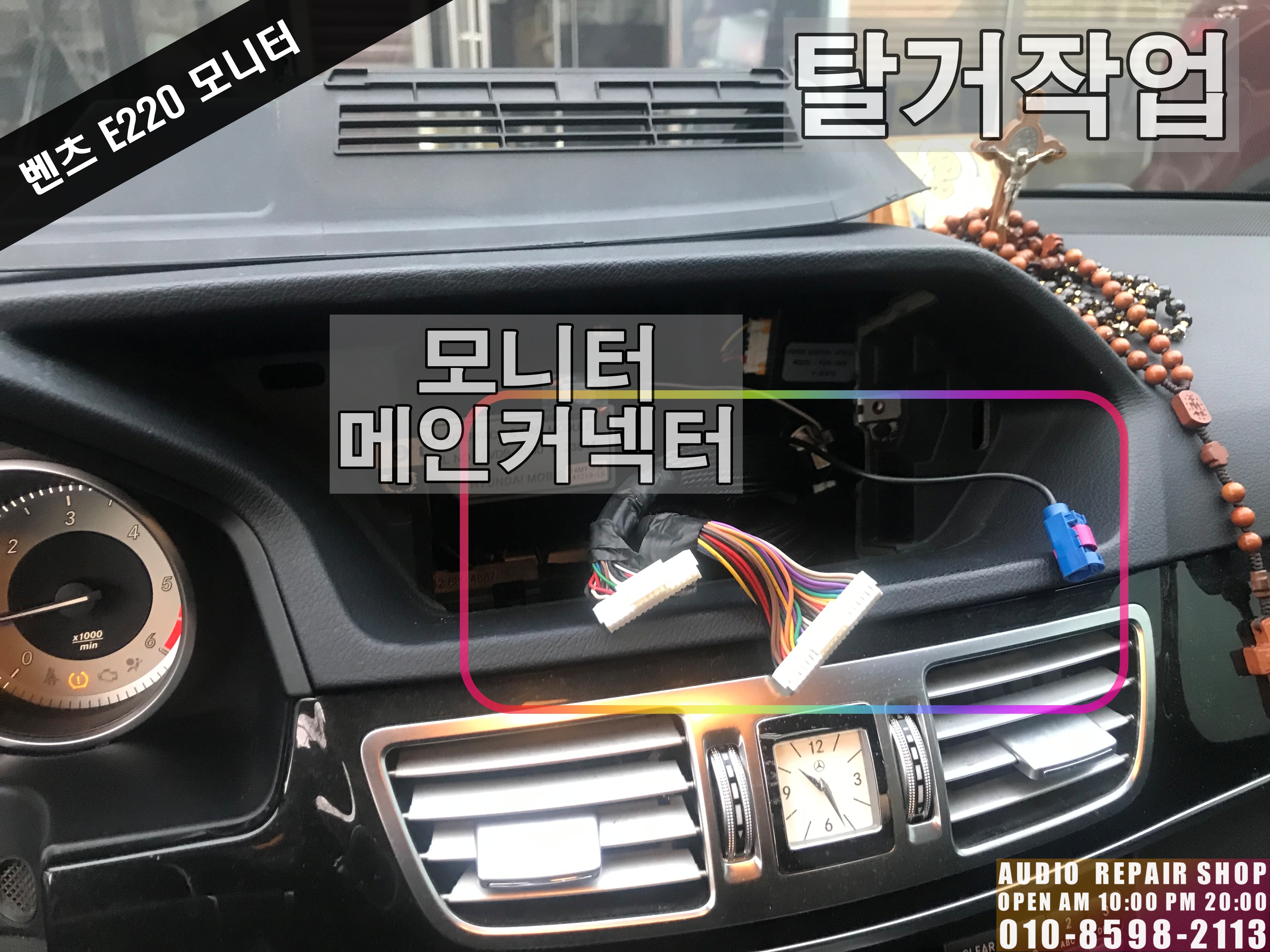

벤츠 모니터 탈거방법은 다음과 같습니다.

첫 번째, 마감재는 손가락으로 상단을 벌려 앞으로 빼냅니다.

두 번째, 20T 별드라이버를 이용해 피스 2개를 제거합니다.

세 번째, 메인커넥터, 메모리연장선, 안테나를 제거합니다.

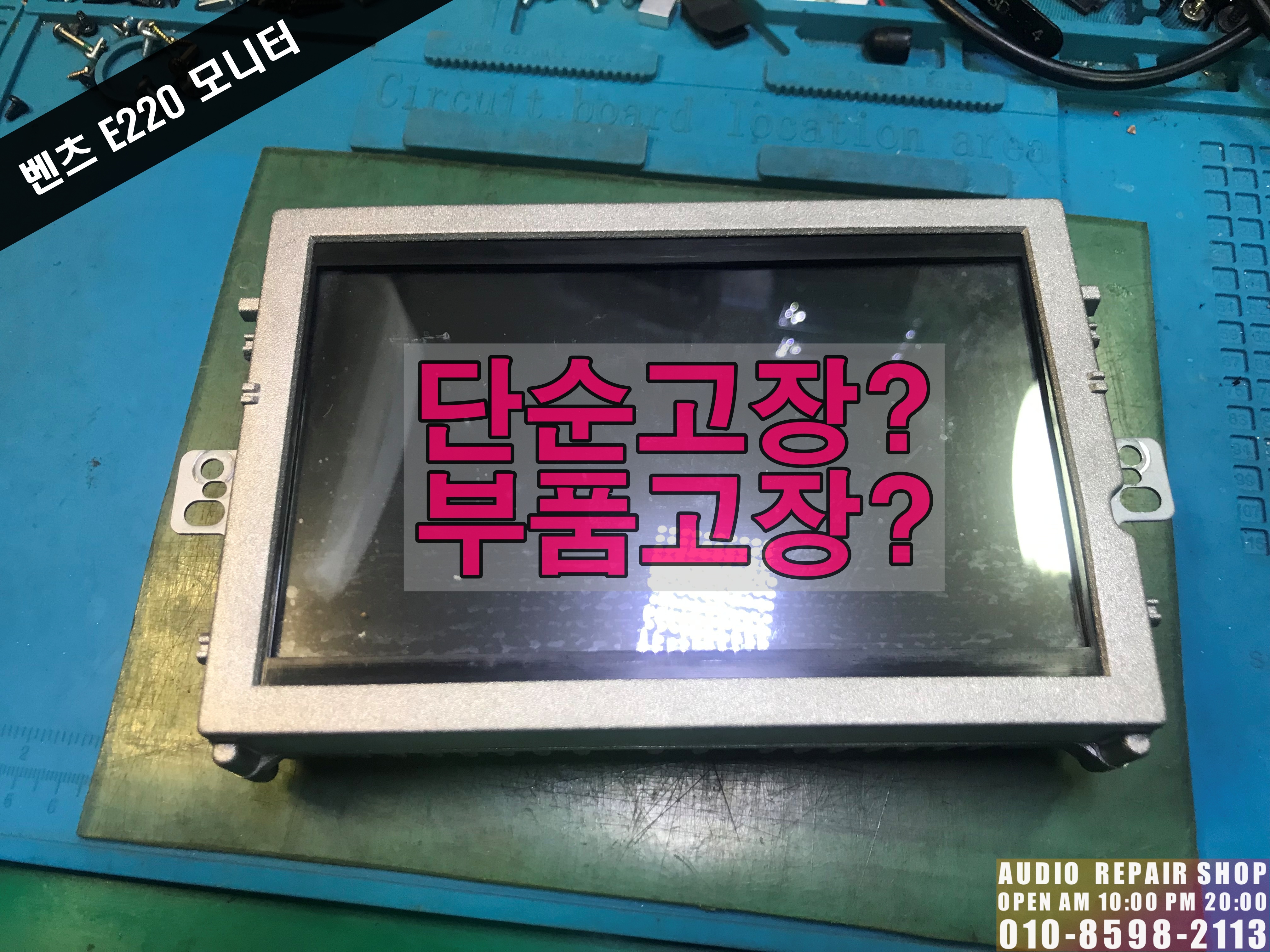

단순고장?

부품고장?

전원을 넣어도 반응하지 않습니다.

2차 고장증상 확인해 블랙아웃증상을 확인했으니

모니터 불량이 확실해졌습니다.

본체에서도 모델명 확인이 가능한데요.

14MY-R2제품으로 확인됩니다.

벤츠모니터는 R1, R2제품으로 구분된다고 보시면 됩니다.

본체를 분해해서 PCB만 제거합니다.

고장 난 부품은 확인되었으니

BGA장비를 이용해 고장난 부품은 제거됩니다.

정식부품(신품 CPU)을 새롭게 이식합니다.

이 부분이 다른 업체와 다른 부분입니다.

교체될 부품이 교환이 된다는 것이죠.

그래야 잔고장 없이 오래 사용할 수 있습니다.

부품교환이 답이다.

"신품칩셋 교환업체 카스토리"

수리실에서 전원을 넣어 증상확인합니다.

블랙아웃에서 -> 전원이 켜지는 단계에 진입합니다.

메모리카드인식이 되지 않았습니다.

메인화면까지 넘어간 후 터치상태까지 점검합니다.

모든 기능이 이상 없이 동작합니다.

차량에 설치합니다.

메르세데스-벤츠 로고와 함께 부팅이 시작됩니다.

오디오(라디오)의 정보가 표시되고 있습니다.

센터패시아 중앙에 있는 시계가 맞지 않아

세팅을 도와드렸습니다.

시간세팅은 모니터가 정상일 때 가능합니다.

벤츠 커맨더 정보는 물론이며

지니내비게이션과 순정후방카메라 기능까지

문제가 없다면 모니터 메인보드수리가 정상적으로

진행되었다는 걸 뜻합니다.

벤츠 E클래스가 주차라인이 있었던가?

추가적으로 주차라인을 넣기 위해 인터페이스를

넣은 것 같습니다.

벤츠 모니터 블랙아웃(먹통) 증상 수리 방법은?

고장증상확인 후 제품탈거 그리고 메인보드 PCB를 수리합니다.

이 모든 작업은 한 시간 정도면 탈거부터 수리까지 가능합니다.

차량 : 2016th BENZ E220 AV

모델 : 국내형 카 내비게이션 모니터(NTG-4500CE R2)

증상 : 모니터 블랙아웃 먹통(순정정보, 내비, 후방 안보임)

단, 오디오 컨트롤가능(라디오, 사운드)

안녕하세요.

벤츠 모니터

내비게이션 수리전문업체

카스토리 수리마스터입니다.

벤츠차량의 흔한 고장증상 중 하나가

아닐까 생각됩니다.

그렇지만, 고쳐도 얼마 못간다는

얘기를 들으셔서 그런지

잘못된 인식을 가지고 계십니다.

그건 지금까지 잘못된 수리방식의

업체에서 수리를 진행하셨기 때문이죠.

그 인식을 바꿔드립니다.

벤츠 W212 후기형의 마지막모델 입니다.

차량은 수원/평동의 수입차 정비업체에

출장 수리를 진행해드렸습니다.

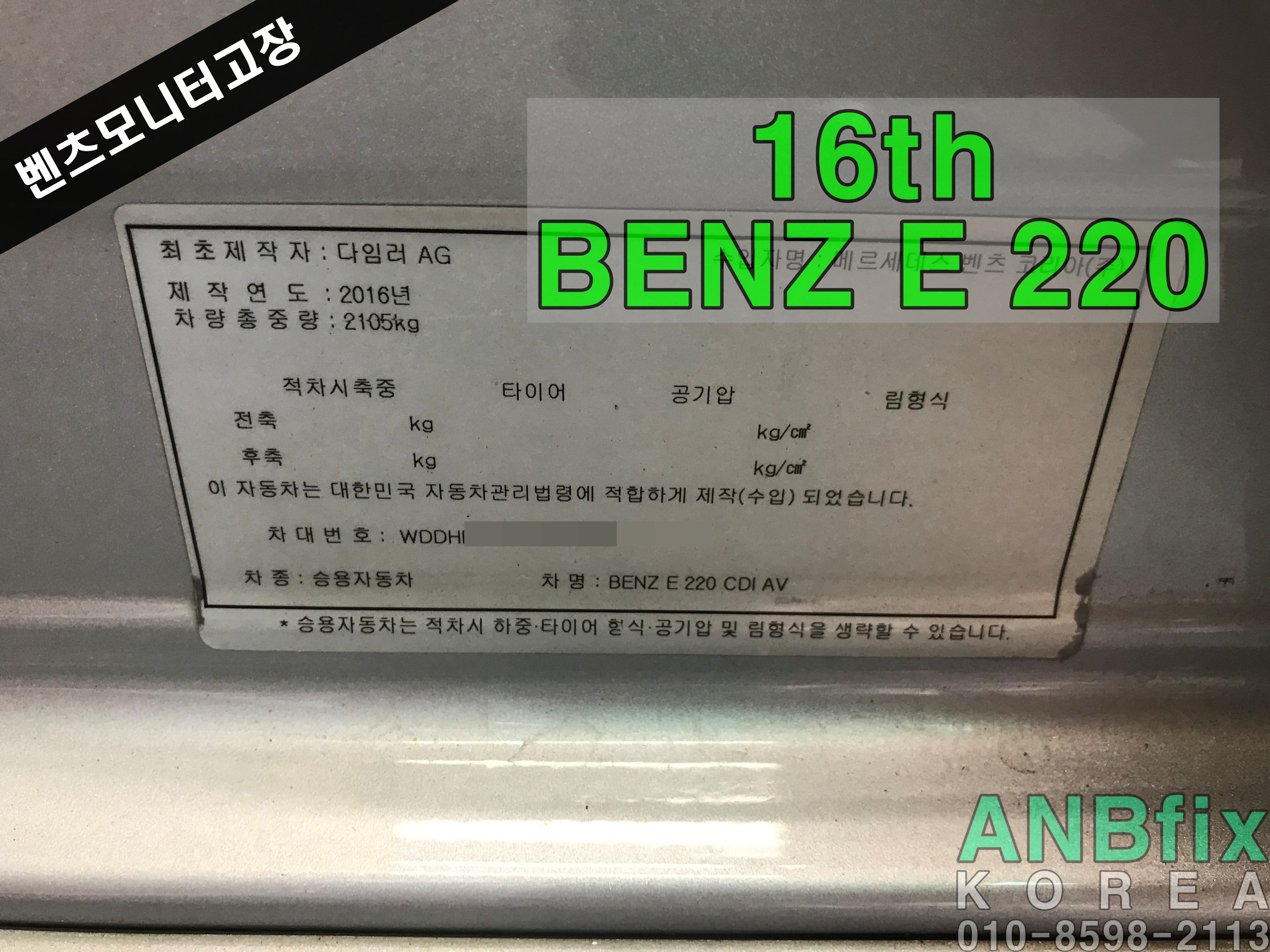

2016년식의 E220모델?

모델에 따라 들어간 모니터가 다르다는거

16년식은 대부분 교체를 해야한다지만

저흰 그렇지 않죠.

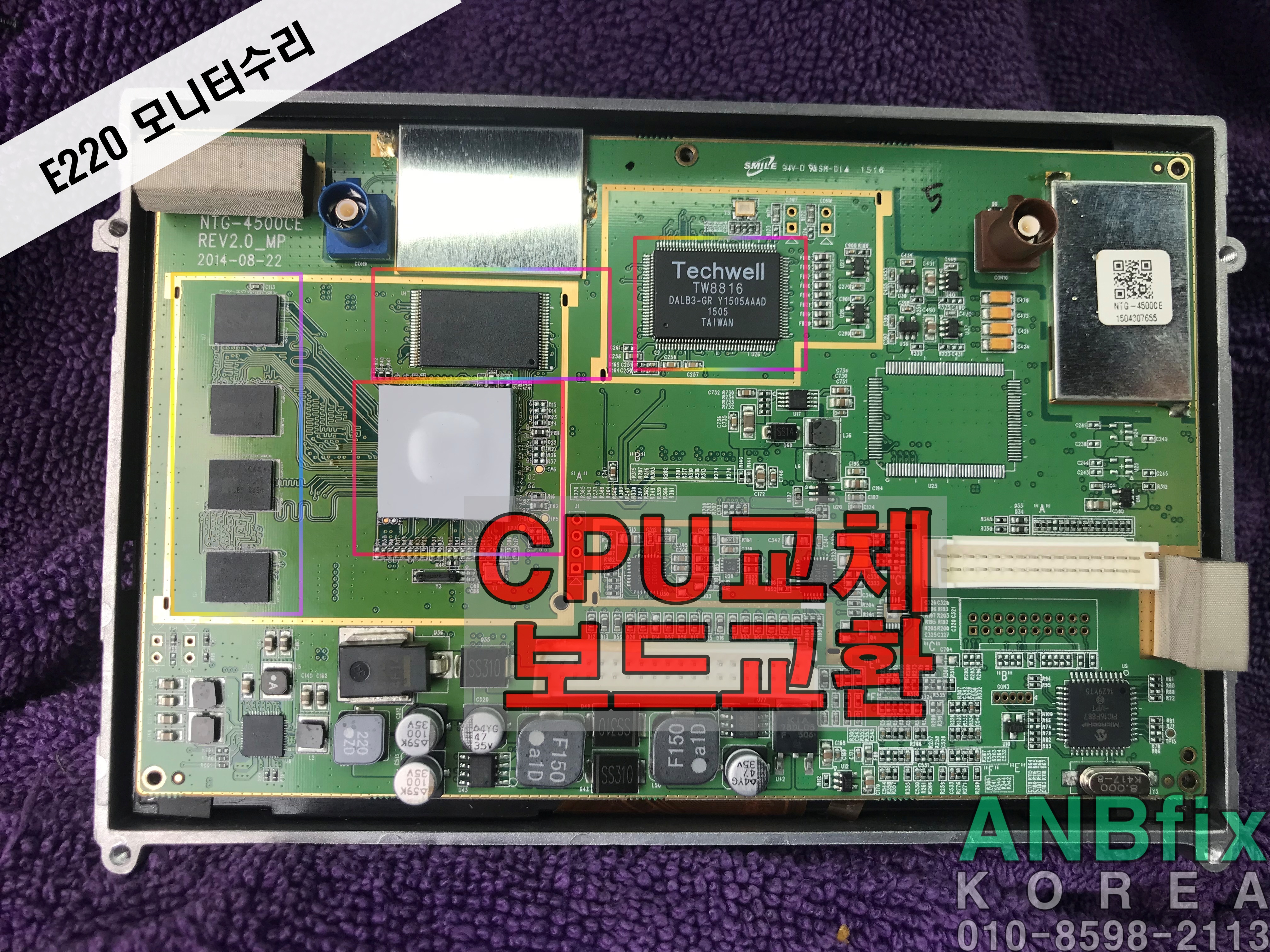

고장난 메인보드와

부품교체된 메인보드가 보이시죠?

부품교체없이 열만 주는 수리방식의 업체에서

그동안 수리를 해왔기에

오랜 기간 수리해봐야 얼마못간다.

6개월만에 고장났다.

6개월만에 몇번을 수리했다.

이런 고충을 얘기하시는분들이 많습니다.

#R2 언더필 보드 수리업체

#벤츠 모니터 전문 수리업체

핵심부품인 CPU 신품 교환처리

부품교환이 답이다.

이것이 수리의 정석이죠.

임시방편으로 살리면 오래못가요.

내가 사용하던 차량의 모니터가 먹통인데

이제 사제인지, 순정인지

궁금하실수가 있겠죠?

막상 고장났는데 이걸 서비스센터에 방문해야하는건가

내비게이션가게에 가야하나?

모델명 확인방법은?

조수석 썬바이져(햇빛가리개)를 내려보세요.

친철하게 모델명과 시리얼이 남겨져 있으세요.

가조립상태에서 모니터에 전원을 넣으니

바로 동작을 하는군요.

순정오디오의 정보가 올라오고 있습니다.

옆에서 보시더니 신기하시다고 하시네요.

휴즈, 전원 체크는 해보셨다는데

문제점은 찾지 못하셨답니다.

벤츠 NTG4.5 comand 라디오 정보가

표출됩니다.

15~16년식의 커맨더에서는 오디오의 NAVI(내비)

버튼을 찾을수 없는데요.

이게 핸들리모콘으로 이동했기때문이에요.

핸들리모콘을 조작하니 나타나는 내비게이션

메인화면입니다.

내비, 스마트카, 시스템까지

그동안 내비게이션버튼이 없어

사용을 안하셨다는데? 이럴수가 있나요.

NTG-4500CE R2보드의 시스템 정보입니다.

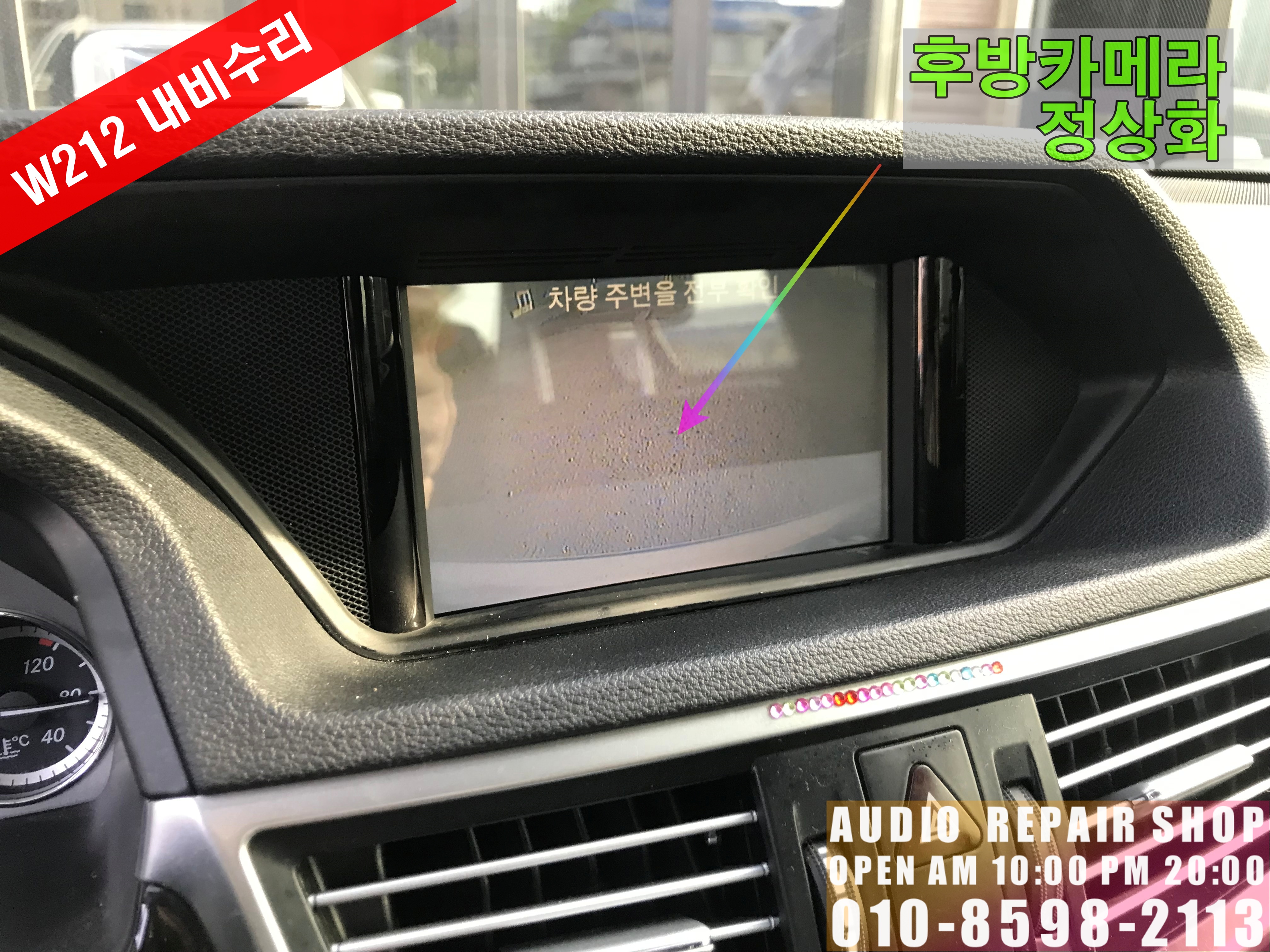

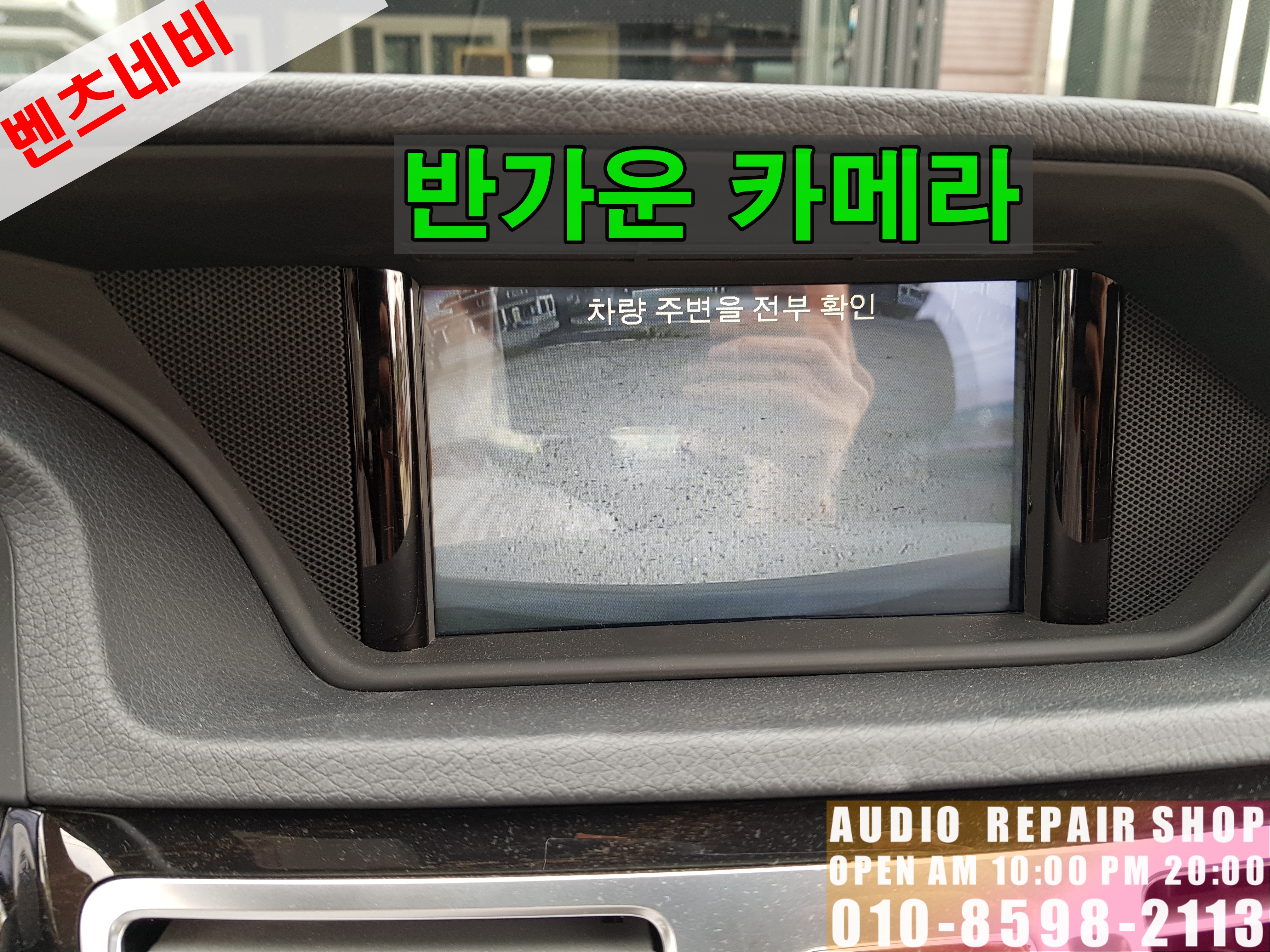

후방카메라까지

정상동작하는 벤츠 E클래스 차량입니다.

벤츠 E클래스 차량뿐만 아니라

C클래스, CLS클래스, GLK에서도 나타나니

방문 즉시 부품교환처리를 진행한답니다.

수리시간은 1시간 남짓 예상됩니다.

차량 : 메르세데스 벤츠 GLK 220 15th

모델 : 한국형 내비게이션 모니터(ntg-4500ce r1, r2)

증상 : 벤츠 로고 재부팅, 먹통, 블랙아웃

(단, 라디오 사운드 점검 후 정상일 경우)

모니터 모델명 확인 방법

(조수석 햇빛가리개 내려보세요.)

안녕하세요.

벤츠 카디바이스

국내형 내비게이션 모니터

부품교환 수리전문업체

카스토리 수리마스터입니다.

중랑구의 어느 주차장으로 출장수리

요청이 있어 방문해 드렸습니다.

차량은 GLK차량입니다.

2015th 모델입니다.

고장증상을 살펴봅니다.

대체 어떤 증상이 발생되었을까요?

정상적인 벤츠 로고와 함께

부팅이 정상화되지 않습니다.

그런데 후방카메라는 동작? 아주 잠깐말이죠.

GLK 모니터 고장증상 확인 후

탈거를 진행합니다.

커맨더 오디오가 아닌 모니터만 탈거합니다.

그러기 위해선?

벤츠 키박스 탈거툴이 필요합니다.

그렇게 탈거된 고장 난

제품의 본체입니다.

모델명 및 시리즈를 확인할 수 있습니다.

탈거 후 확인 된

NTG-4500CE R2 메인보드입니다.

수리를 진행하게 됩니다.

#벤츠 R2 보드수리

출장수리진행은

최신품 CPU부품 교체 처리 된 제품으로

메인보드를 교체하였습니다.

15년식으로 다행히도 언더필(underfill) 보드가

아닙니다.

#NTG-4500CE R2 #카네비컴 메인보드

벤츠차량의 12년식부터 16년식까지

NTG-4500ce모델이 들어가 있다고 보시면 됩니다.

일부 차량에서는 순정내비가 탑재되기도 합니다.

그래서 모델명 확인이 필요하게 됩니다.

차량은 벤츠 GLK 15년식

벤츠 모니터의 모델명과 시리얼은

어디에서 확인이 가능할까요?

그건 바로

조수석 햇빛가리개를 내려보시면

확인이 가능합니다.

이 시리얼을 이용해 업그레이드도 가능하죠.

 #벤츠 모니터 시리얼 #GLK 지니 시리얼 #벤츠 모델명 확인 방법

고장 났던 메인보드 교체 후

어떻게 변했는지 확인해 보겠습니다.

부팅이 정상화되었습니다.

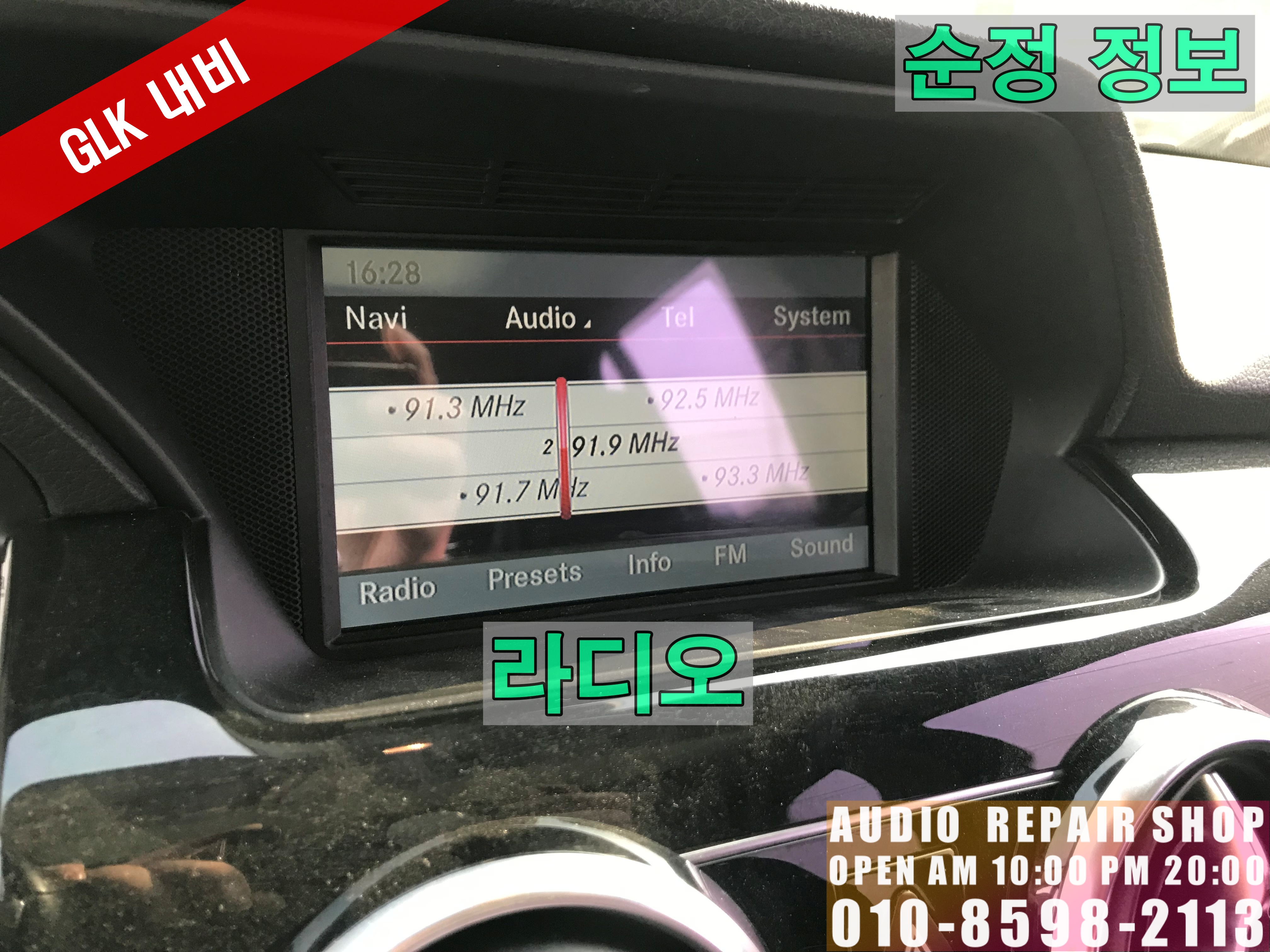

벤츠 오디오 정보는 정상일까?

벤츠 커맨더오디오의 정보가

정상으로 보이고 있습니다.

화면이 안보이기에 모드변경으로

라디오에 맞추시면 정상으로 들리셔야

오디오 불량이 아닙니다.

지니 내비게이션은 어떻까?

정상으로 돌아왔습니다.

터치상태를 물론

전반적인 기능이 돌아왔습니다.

#벤츠모니터 터치불량 #벤츠모니터 수리전문업체

마지막으로 후방카메라를 점검합니다.

모니터 수리 후 모든 기능이 정상화되었습니다.

출장수리시간은 대략 10~20분이면 가능합니다.

벤츠 모니터 먹통, 깜박임, 블랙아웃 증상은

방문 시 점검부터 수리까지 논스톱으로 바로 진행합니다.

그것도, 임시방편이 아닌

부품교환으로 오래 쓰시라는 바람을 담아

진행합니다.

방문이 어렵거나, 지방, 산간, 제주도에서는

택배수리를 진행하시면 됩니다.

그 외, 출장수리는 예약 후 진행하시면 됩니다.

차량 : 벤츠 E클래스 2014

모델 : 순정형 지니내비게이션 탑재(NTG-4500CE)

증상 : 화면만 먹통(순정정보, 내비화면, 후방화면)

단, 라디오 및 오디오 사운드 정상

안녕하세요.

수입차 오디오, 내비게이션

수리전문업체 카스토리 수리마스터입니다.

벤츠차량의 흔하디 흔한 고장증상으로

화면만 먹통증상을 보이기 경우가 종종

발생합니다.

수리를 해야 할까?

교체를 해야 할까?

모니터를 안드로이드로 교환해야 하나?

이중 제일 저렴한 방법은 수리입니다.

고장 난 부품을 교체처리하여

사용하시면 됩니다.

직접 할 수 없으니 부품교환 전문업체에

의뢰를 하셔야 합니다.

벤츠 모니터 고장증상

1. 화면이 먹통이다.(사운드는 정상)

2. 화면에 줄이 간다? (액정불량)

3. 후방카메라 백화 및 먹통(후방교체로 가능)

모니터 수리방법

1. 화면의 메인보드를 수리한다.

2. 화면을 안드로이드 화면을 교체한다.

3. 국산 모니터로 교체 후 셋탑작업을 진행한다.

이중 첫 번째로 진행하겠습니다.

벤츠차량의 E클래스, C클래스, CLS클래스등에

들어간 모델로 모델명은 NTG-4500CE입니다.

모델명 확인방법은?

조수석 햇빛가리개를 내려보시면

시리얼과 함께 모델명이 남아있습니다.

메인보드 수리를 진행합니다.

고장 난 칩셋은 제거 후 폐기하며

신품으로 교체를 진행합니다.

전문장비를 이용해 칩셋 및 PCB의

대미지를 최소화합니다.

그래야 오래 사용할 수 있답니다.

메인보드와 LCD를 조립합니다.

부팅이 시작되는 걸 볼 수 있습니다.

메인화면 및 기타 설정도

동작시켜 봅니다.

이 모델의 경우 터치보정을 통해

터치 안됨을 수정해 사용이 가능합니다.

서울 역삼동으로 출장의뢰를 주셔서

방문드렸습니다.

모니터 고장이며,

사진을 찍고 보니

후방의 테일램프가 고장이네요.

미리 말씀하셨으면 수리가 가능하셨을 텐데

말입니다.

모니터를 탈거합니다.

모니터마감재를 앞으로 당기시면 쉽게 빼실 수 있습니다.

피스 2개를 제거 후 커넥터를 분리합니다.

화면도 나오고 내비게이션도 실행되는군요.

지니 3D맵이 탑재되어 있습니다.

순정 커맨더 정보도 나올까?

물론입니다. 순정인포도 확인이 가능합니다.

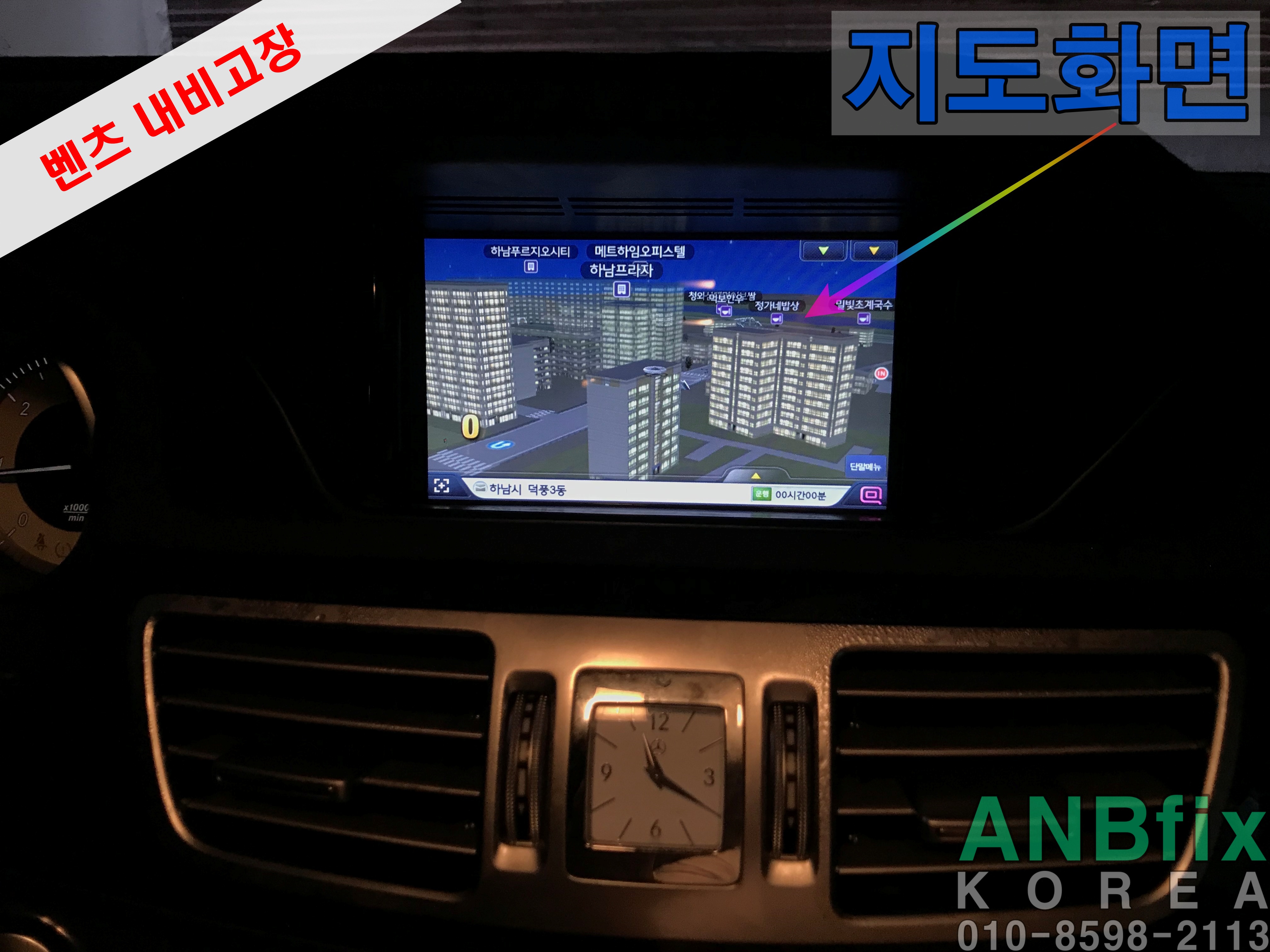

지니3D맵이 구동되었습니다.

GPS는 하남으로 나오고 있지만

고장 난 위치일 뿐

현 위치는 건물 밖으로 나가시면 잡히게 됩니다.

후방카메라는 테스트하였으나

촬영은 하지 못했습니다.

벤츠 모니터가 먹통 블랙아웃일 경우

모니터 수리를 진행하세요.

NTG-4500CE, R1, R2, underfill 제품 모두

수리가 가능하답니다.

차량 : 벤츠 E클래스 E220 2015년식

모델 : 순정 커맨더(오디오) + NTG-4500CE (내비시스템)

증상 : 화면 블랙아웃 먹통(내비, 후방, 오디오 정보 볼 수 없음.)

단, 오디오 사운드 정상일 경우

안녕하세요.

수입차 오디오, 내게이션 수리전문업체

카스토리입니다.

벤츠차량의 대다수 모델에서 나타나는

모니터 먹통증상에 대해 알아보겠습니다.

이차량은 벤츠 E클래스 E220 모델이며

오디오소리 및 오디오 동작에는 문제가 없는

단순 모니터 불량입니다.

들어간 모델은 NTG-4500CE 현대모비스작품이며

PDI내비게이션으로 한국형 내비게이션으로

보시면 될것 같습니다.

벤츠차량에 들어간 내비 모델

NTG-2540 (벤츠 전기형 모델에 주로 설치됨)

NTG-4500CE (후기형 모델에 들어감)

R1, R2underfill BOARD (개선형)

이것들의 대부분은 수리가 가능하지만

언더필보드의 수리가 어렵다 보니

교환처리를 권하는 업체들이 상당하다.

그렇다면 카스토리에 문의하자.

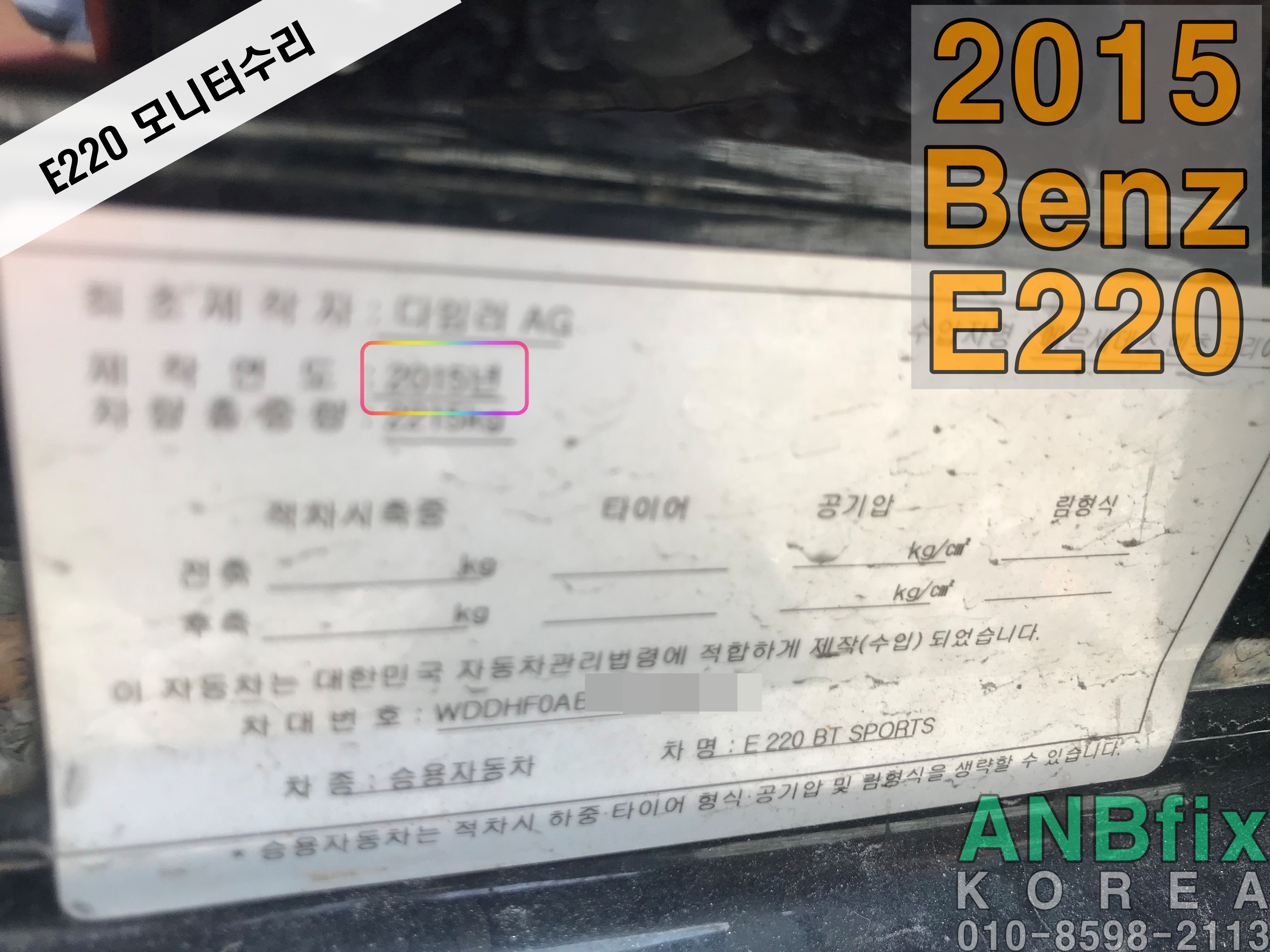

2015년식 E220모델 확인 후

아산으로 고고고~

아산 도착 후 화면먹통증상을 재차 확인하고

탈거를 진행합니다.

탈거는 아주 쉬운편입니다.

T20 별비트, 드라이버가 필요합니다.

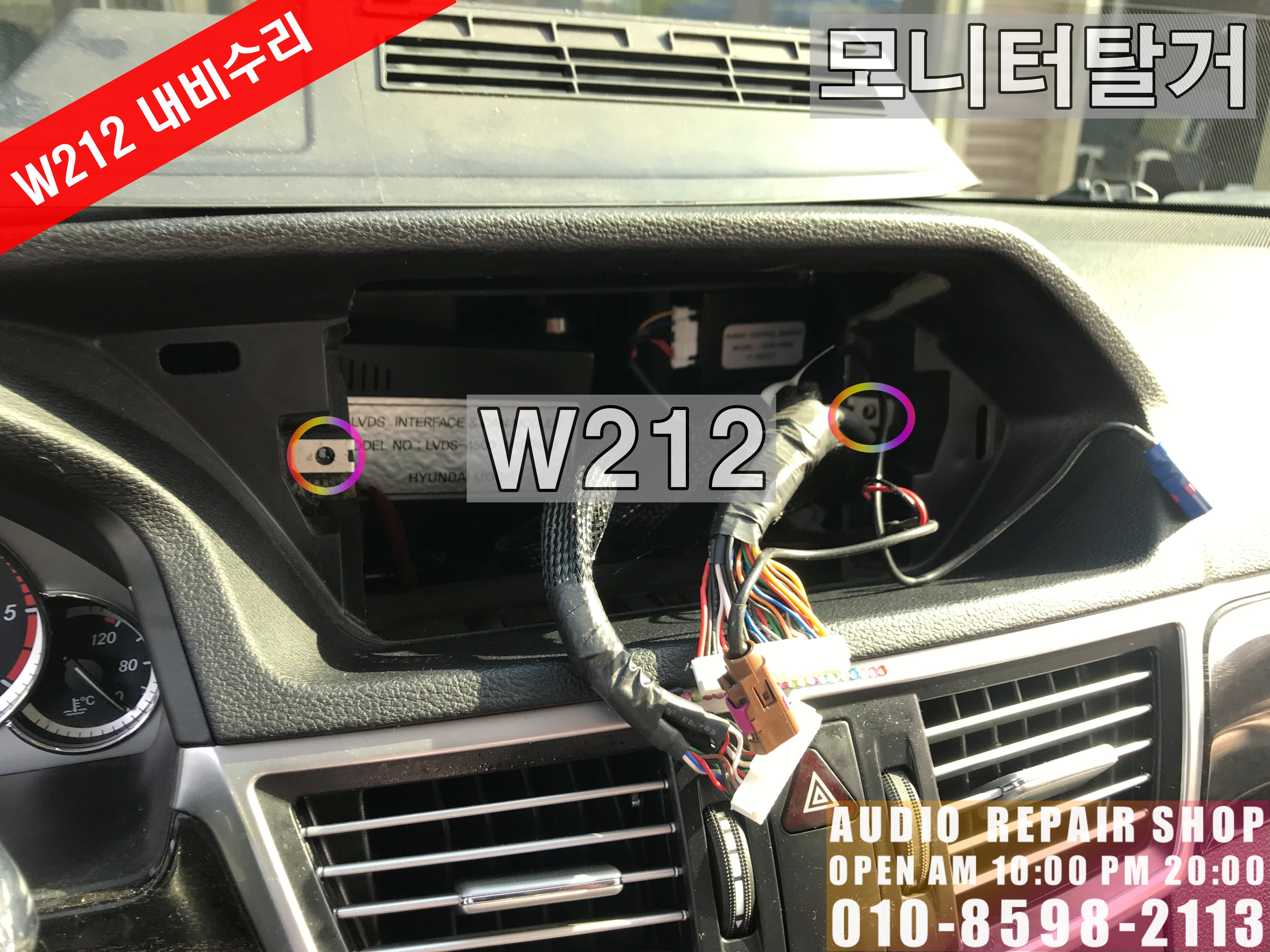

벤츠 E크래스 모니터 탈거방법입니다.

1. 모니터 마감재를 제거합니다.

2. 피스(T20)를 제거합니다.

3. 안테나 및 커넥터를 분리합니다.

그럼 끝~ 탈거가 가능하시면

택배수리도 가능하다.

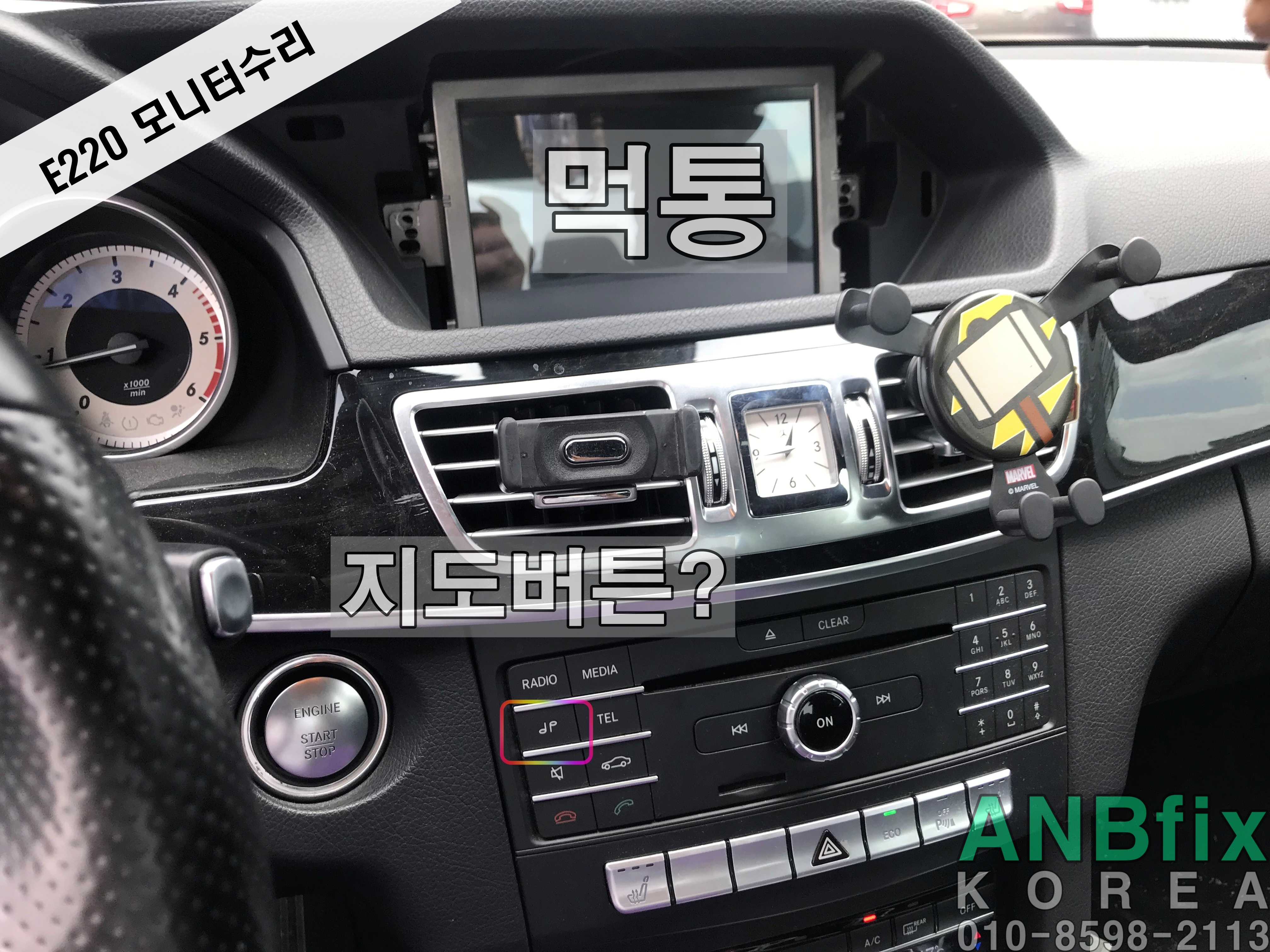

2015년식 2016 오디오사양은

오디오 버튼으로 확인이 가능합니다.

2014까지는 라디오버튼 아내에 navi버튼이 있는데

이 모델은 없죠?

그럼 내비는 어떻게 보란말이냐?

핸들리모컨의 음성인식버튼을 이용해 전환합니다.

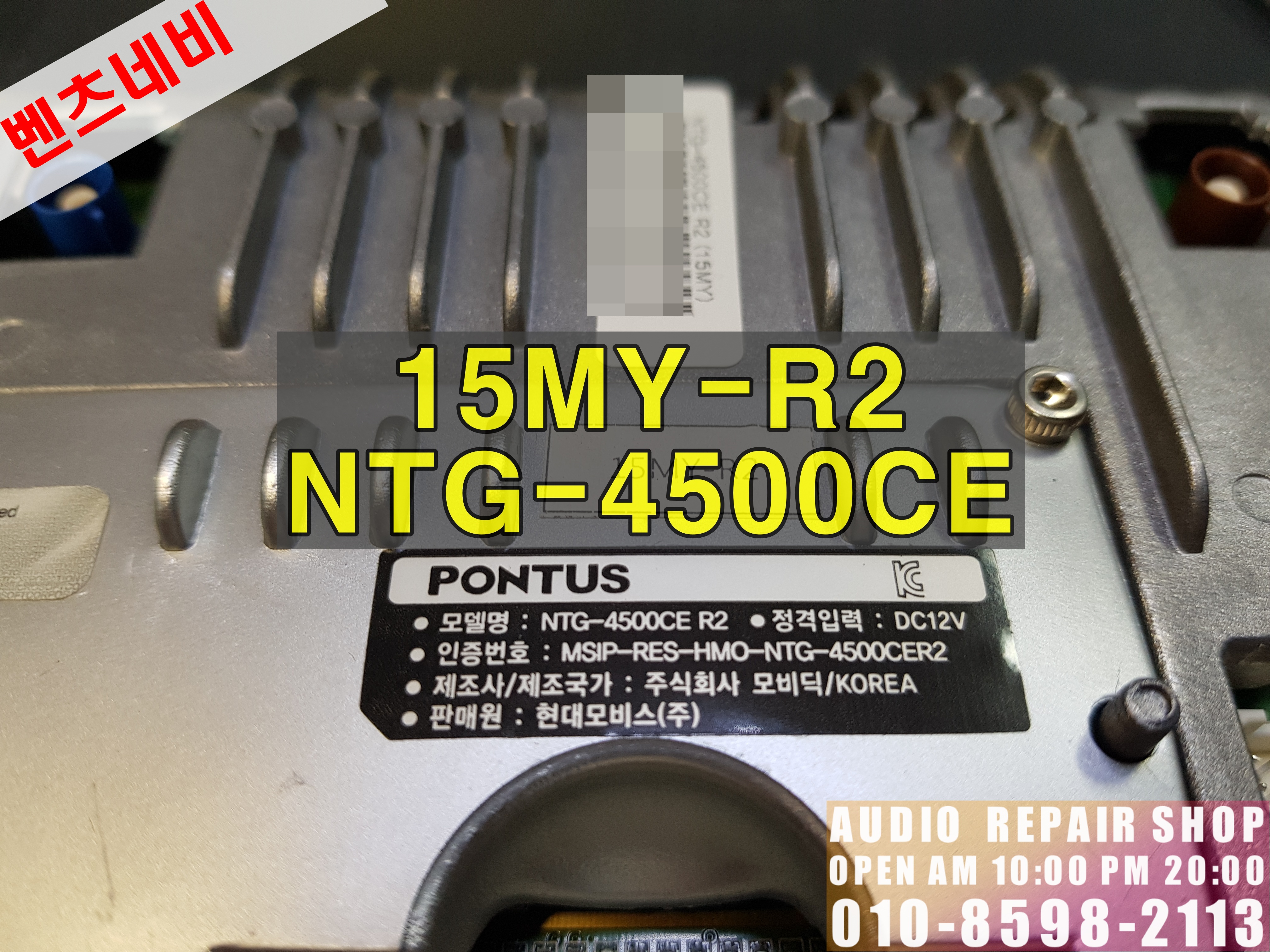

제품을 탈거하니

모델을 확인합니다.

모델명 NTG-4500CE, 판매는 현대모비스

정확히는 카네비컴이라는 곳에서 납품~

15my-R2

제품은 뜯어봐야만 확인이 가능할까? 아니다.

차량의 조수석 햇빛가리개를 내려보자.

그 안에 지니맵 시리얼과 함께 제품명이 남겨져있다.

제품을 분해하고 보드를 확인합니다.

제품은 어디선가 수리이력이 있습니다.

연식에 비해 다행히도 언더필보드가 들어가 있지 않군요.

언더필수리에 수명이 단축됨을 느끼기에

안도에 한숨을 쉽니다.

신품 CPU가 교체된 메인보드를

교체처리진행합니다.

출장수리는 현장에서 수리를 진행할 수 없습니다.

부품교환이 답이다.

메인보드를 교체진행했으니

동작상태를 점검합니다.

부팅이 시작됩니다.

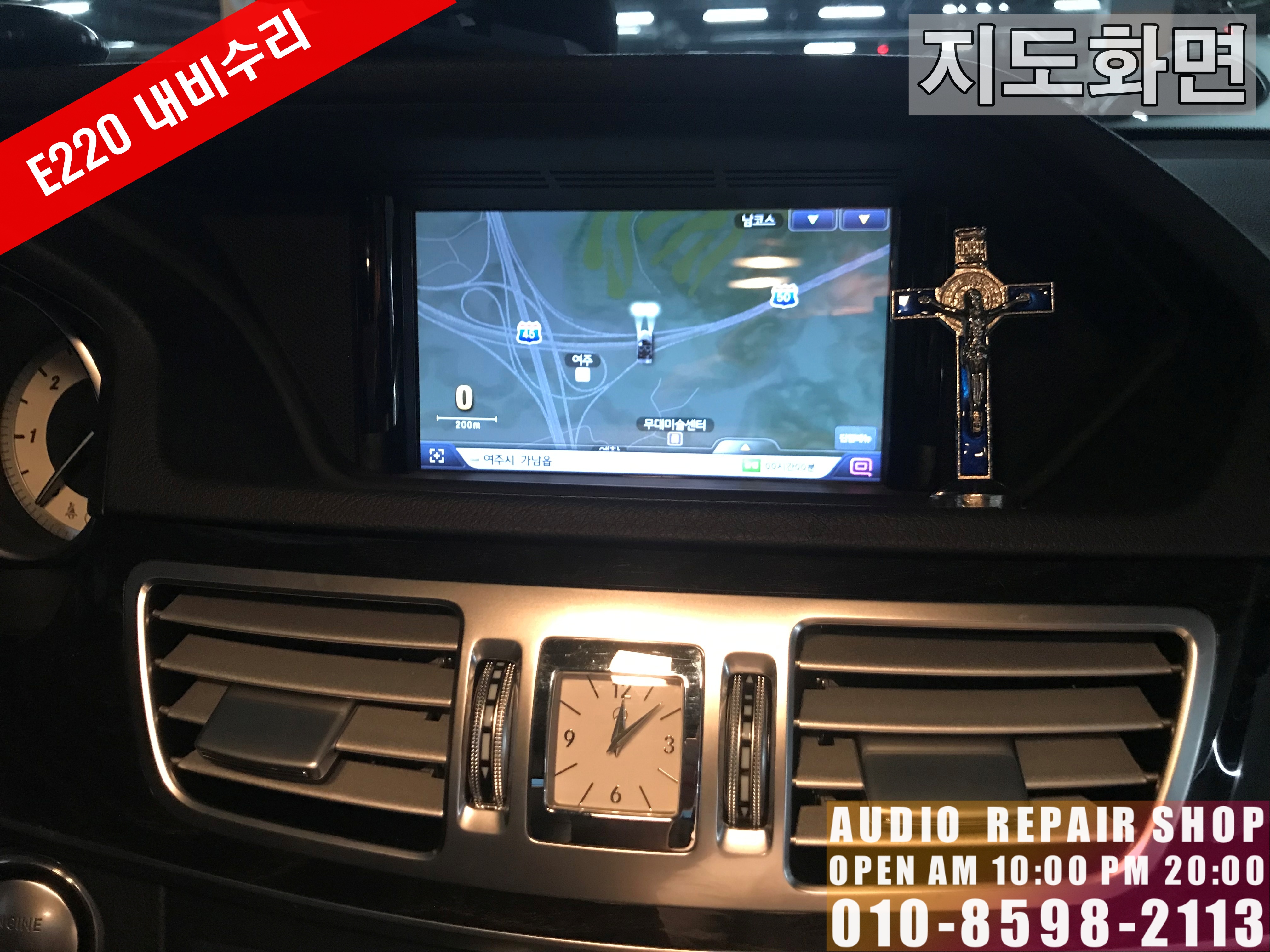

지도의 위치가 아산/온양인 게 확인되시죠?

현 위치에서 출장수리를 진행해 드렸습니다.

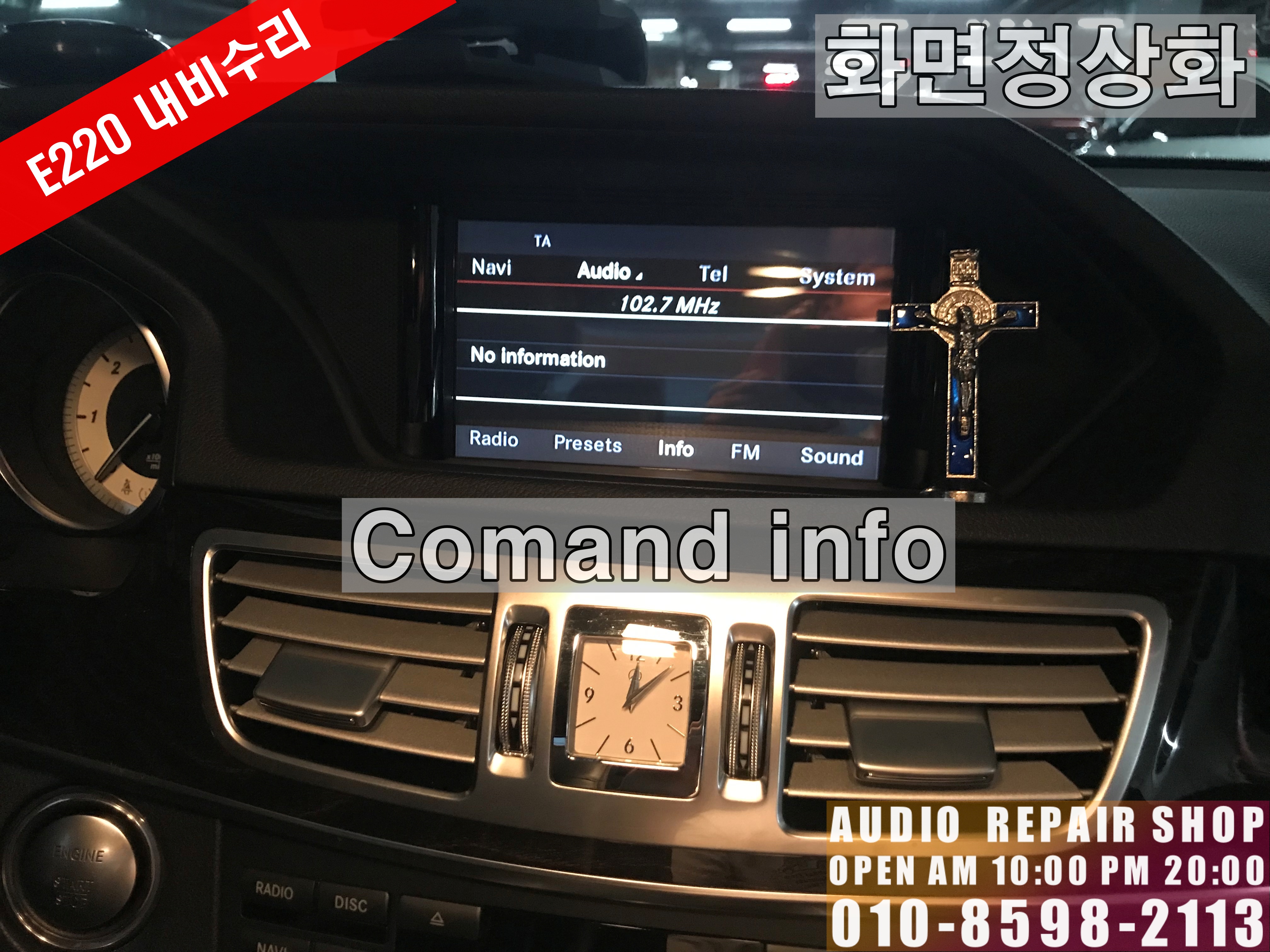

이제야 보이는 커맨더 정보입니다.

모니터 수리 후 정상화되었습니다.

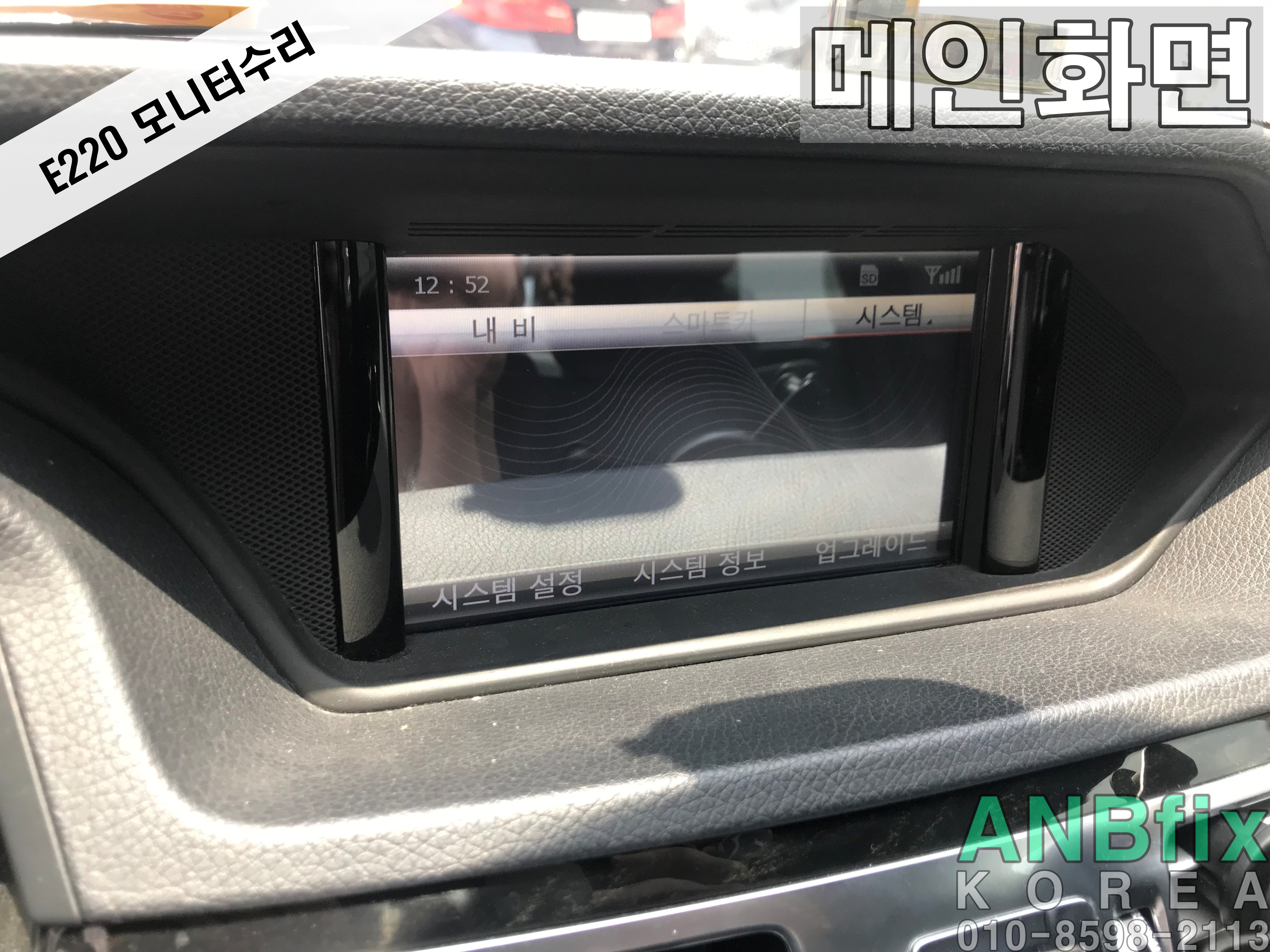

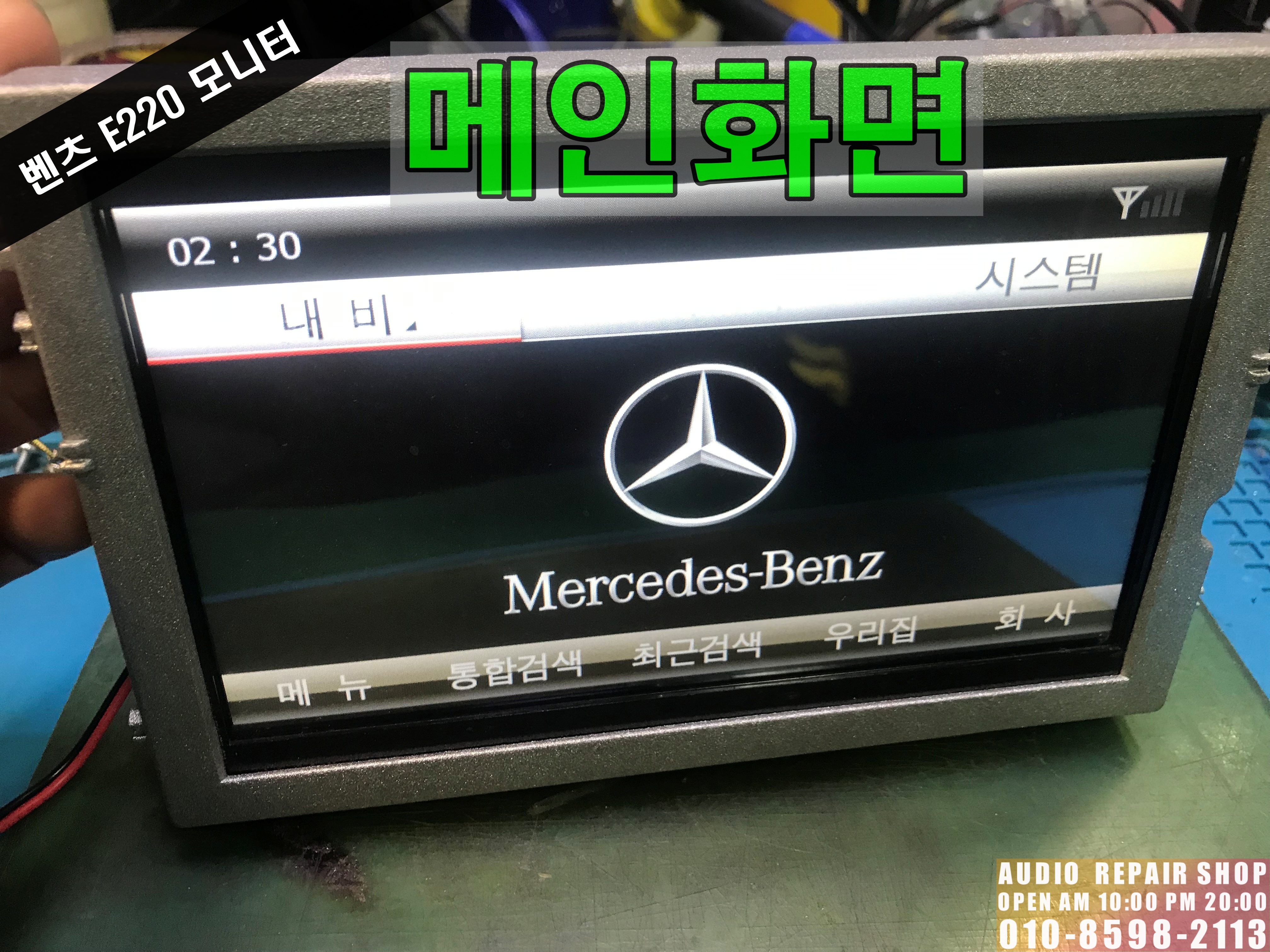

NTG-4500CE의 메인화면입니다.

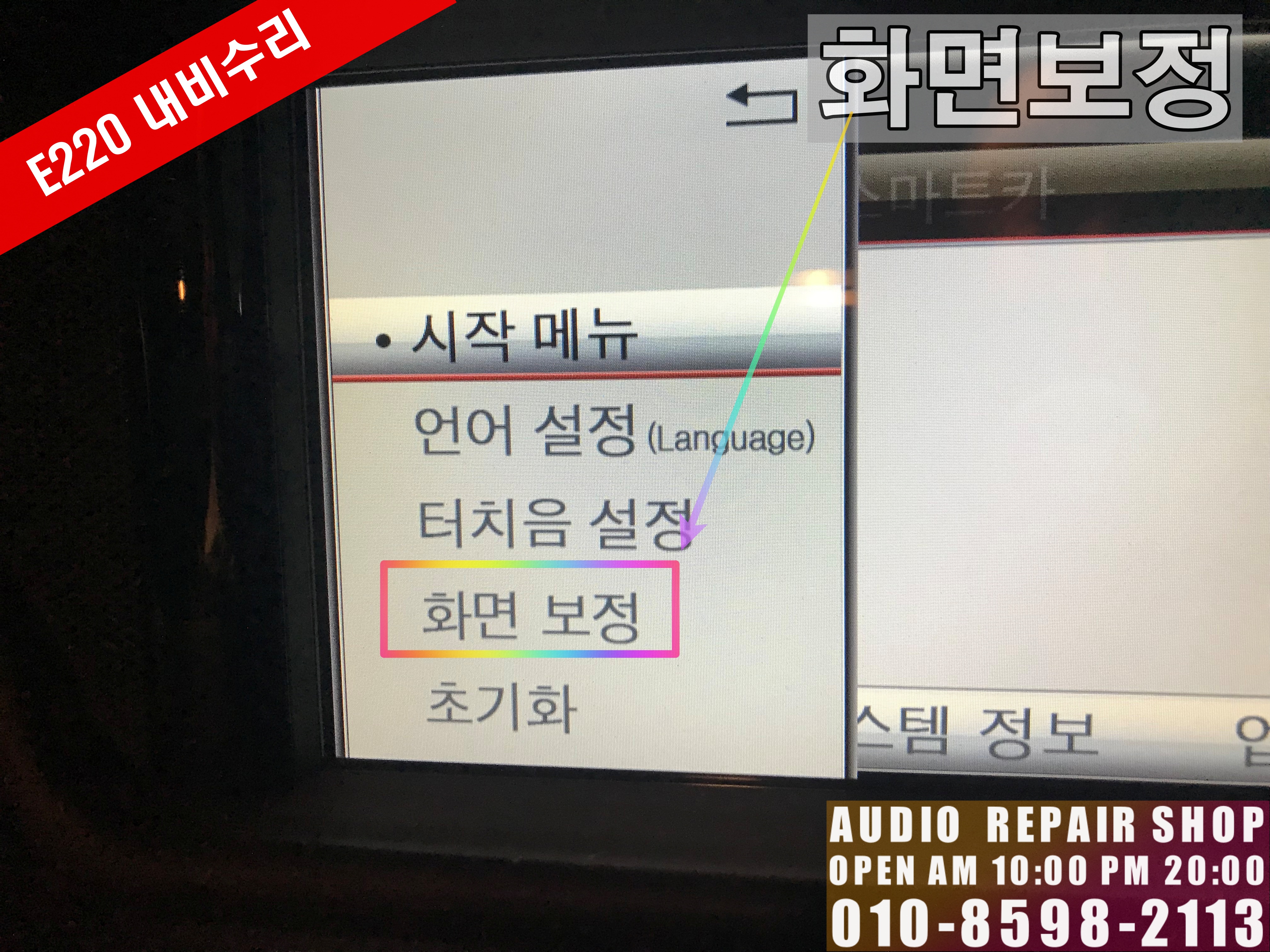

간혹, 터치밀림이 있을 경우 메인화면으로 이동해야 합니다.

시스템설정 - 화면 보정을 통해

정상사용이 가능해집니다.

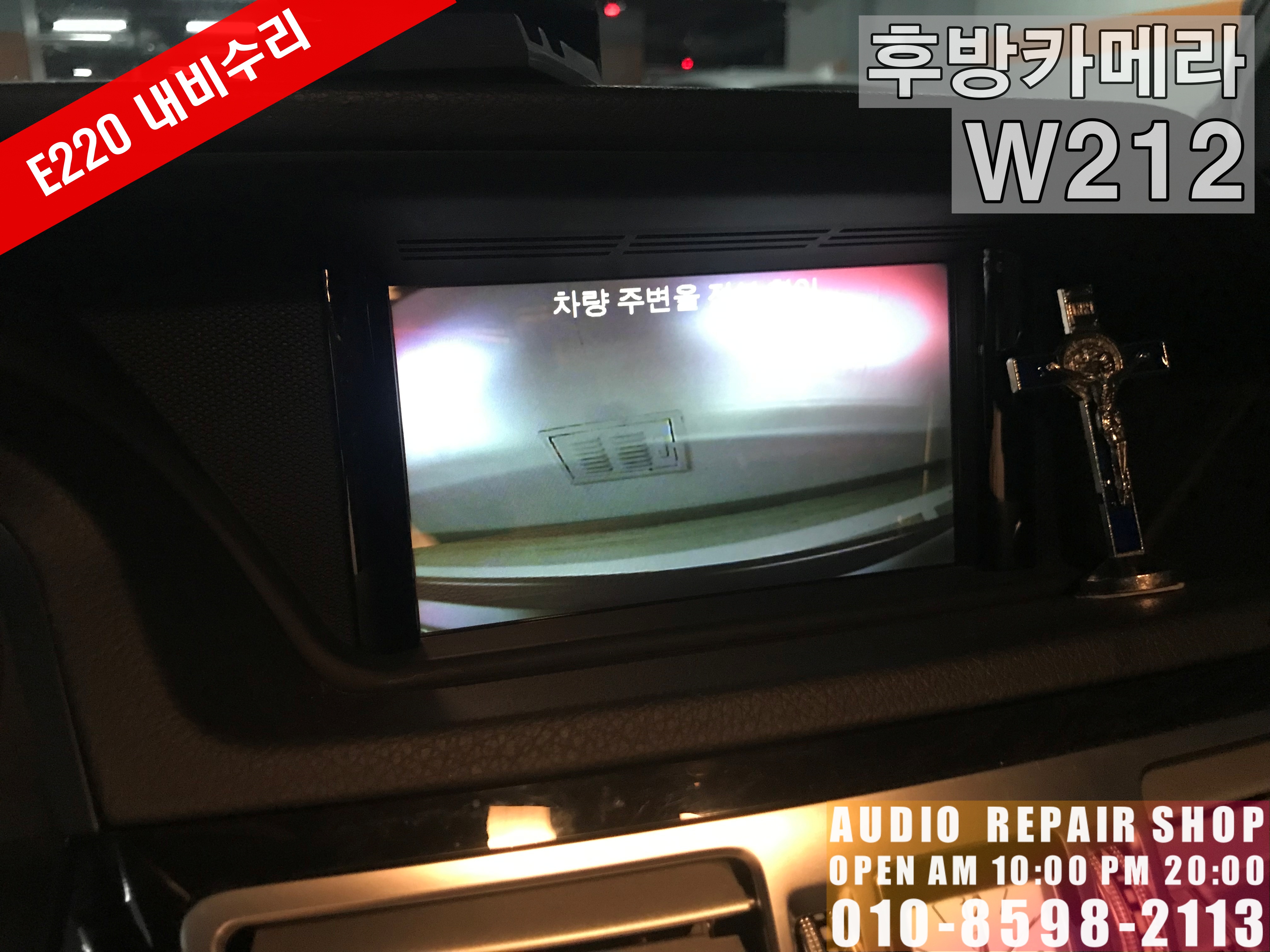

제일 불편했던 후방카메라 영상까지

정상동작하는 것을 확인으로

출장수리를 마무리 짓습니다.

방문수리 1시간 소요

택배수리 3~4일 소요

출장수리(시간조율)

차량 : 벤츠e클래스 14th

모델 : 순정형 카네비컴 NTG-4500ce R2모델

(조수석 썬바이져 내려 확인 가능)

증상 : 모니터 블랙아웃(lcd, 내비, 후방카메라 등)

(단, comand오디오 정상동작, 핸들 컨트롤 가능)

안녕하세요.

벤츠 모니터, 내비게이션 블랙아웃

카디바이스 수리 전문업체

카스토리입니다.

벤츠차량의 연락을 받았다.

화면이 먹통, 블랙아웃 상태라서

후방카메라를 쓸수 없어 답답하시다고 하신다.

위치는 삼성동

제품 수리 후 나가보도록 하자.

벤츠 e220차량에서 주로 나타나는

모니터 고장증상이다.

다행이라고 해야할까?

오디오고장이 아니니 말이다.

벤츠e클래스 모니터 제품명

NTG-4500CE R2(개선형)

이모델의 경우 개선제품으로 언더필보드로

cpu를 본드를 잡아 놓았다.

대부분의 업데에선 불가능하다.

교환을 요구할것이다.

본 업체에서는 일반모델, 언더필모델

모두 수리가 가능하다.

벤츠 모니터 탈거방법(w212)

1. 모니터 커버는 손으로 탈거가능하다.

2. 20T 별비트, 드라이버를 이용해 2개의 피스를 제거한다.

3. 커넥터를 분리한다. 끝

수리과정

칩셋에 본드를?? 왜 이런짓을 해놓았을까?

고장이라도 덜나면 나행인데

수리의뢰가 들어오는것으로 봐서는

언더필로인해 사용을 더 한다고는 볼수 없다.

그냥 수리하지 말고 교환해서 쓰라는 생산업체의 수작이다.

그렇다고 교환할수 없지

수리한다.

유독가스와의 사투를 벌여야한다.

CPU를 메인보드에서 제거 후

신품으로 교체처리를 진행한다.

누누희 말하지만

교환이 답이다.

LCD와 조립하여

어디한번 테스트를 해보자.

벤츠 모니터 수리 후

테스트

순정오디오(커맨더) 정보가 정상으로 보인다.

지도실행은 물론이며, NTG-4500ce의 메인화면까지

문제없이 동작한다.

제품의 터치상태가 이상하다면

화면보정를 통해 개선이 가능하다.

개선이 안된다면 교환하자.

#ntg-4500보드수리 #언더필보드수리 #교환말고수리하자

블루투스연결까지 할수 없으니

답답할수밖에 없다.

살린 화면을 보려고 수리하는 재미를 느낀다.

#벤츠e클 블루투스화면

사용하지 못하던

후방카메라까지 문제없이 동작을 한다.

주차라인이 없다고요? 답답하다고요?

해결방법은 있어요.

#w212후방카메라주차라인 #벤츠후방카메라

벤츠모니터 먹통증상을 한번쯤 보신적도

안보신적도 있을거에요. 그치만 저에겐 아주 흔한 일이죠.

모니터만 안나온다면 모니터 메인보드 수리를 하시면 된담니다.

방문시 한시간 정도면 수리가 가능하죠.

움직일수 없는 상황이거나, 지방, 산간, 제주도에서는

택배수리를 진행할수 있어요.

그것도 힘들다면, 출장수리(예약상담)를 요청하실수 있어요.

차량 : 벤츠 e클래스 w212 전기형

모델 : 순정PDI 내비게이션(NTG-4500CE R1)

증상 : 모니터 블랙아웃(먹통)

(오디오 핸들리모콘 컨트롤 가능, 사운드정상)

안녕하세요.

벤츠 카디바이스 서비스센터

모니터, 내비게이션 수리전문업체

카스토리입니다.

w212(e클래스)차량에 설치된 내비게이션은

어떤게 들어가 있을까?

크게 두가지 모델이 설치되어 있다.

첫번째, NTG-4500CE R1(13년식때 적용)

두번째, NTG-4500CE R2(14년식부터 적용)

그외, 15,16년식에 설치된제품은 언더필보드로

일부 업체 수리불가 판정 교환을 권장한다.

어떤게 들어간지 알았으니

수리가 가능한건지, 교환해야하는건지

알아보자.

w212 e클래스 전기형 모델이다.

모니터탈거

모니터 블랙아웃 증상을 확인 후

탈거를 진행한다.

거의 100% 모니터 고장이다.

커넥터, 안테나(dmb,gps)를 제거한 후

수리실로 이동한다.

수리실에서 전원을 넣어보지만

역시나, 고장증상이 나타난다.

제품이 켜지지 않는다.

PCB 점검을 시작한다.

고장증상의 대부분은 CPU문제로

확인결과 17년도 부품이 들어가 있다.

수리이력이 남아있다고 보면된다.

수리과정

1. PCB 점검 후 고장원인 부품을 파악한다.

2. 고장난 부품을 제거한다.

3. 새로운 CPU를 교체한다.

중간과정은 생략하였으며,

전문 BGA장비를 이용한 PCB보드의

열데미지를 최소화하여 작업을 진행한다.

왜? 잘못하면 사망이다.

재차 말하지만 수리는

교환이 답이다.

벤치테스트

부품교환이 정상적으로 이뤄졌는지

확인하는 절차를 거친다.

NAVI실행이 완료되어

고장난 위치를 표시하고 있다.

전주에서 찾아주신 벤츠오너분이셨다.

NTG-4500CE R1보드의

정상적인 메인화면이다.

R1의 구형 소프트웨어에서는 DMB를 보거나

오디오(mp3)실행이 가능하다.

그 이후 버전에서는 DMB사용이 불가능하다.

소프트웨어버전을 다운그래이드하면 가능해진다.

벤츠 블랙아웃 수리
차량 테스트

메르세데스-벤츠 로고와 함께 부팅이 시작된다.

순정 오디오(comand)의 정보도

표시되고 있다.

얼마나 답답하셨으면 멀리까지 오셨을까

이해가 간다.

한동안 고장난채로 사용

블루투스연결이 되어있어 그냥 쓰셨다는데

오디오컨트롤하다 블루투스연결이 끈기면서

그마저도 안되니 답답하셨다고 한다.

NAVI버튼을 눌러보자.

지도화면으로 넘어가는지 말이다.

지니3D맵이 실행되어

벤츠모니터 고장난 위치를 표시한다.

이 후 GPS수신을 받으면 정상사용이 가능해진다.

아주, 간혹 GPS수신기 불량도 발생하곤 한다.

벤츠수리 전문업체

부품교환업체

카스토리와 상의하세요.

후방카메라까지

정상화시킨 후 메인보드 수리 점검까지

마무리 짓는다.

벤츠 카디바이스 수리전문업체 카스토리에서는

방문시 1시간이면 수리(부품교환)가 가능하다.

방문이 어렵거나 손재주가 있다면 택배수리를

요청하시면 저렴하게 수리가 가능하다.

이것도, 저것도 할수 없다. 출장수리(예약)도 가능하다.

모든 문의는 전화나, 문자주시면 상담가능하세요

차량 : 벤츠 GLK 2014

모델 : 순정 PDI내비게이션 현대모비스 NTG-4500CE

증상 : 화면먹통(내비, 후방, 오디오정보 못본다)

단, 오디오 정상

안녕하세요.

수입차 오디오

내비게이션 수리전문업체

카스토리입니다.

벤츠차량의 모니터 불량증상은

고질적인 불량으로 알려져있다.

벤츠GLK는 물론이며,

E클래스, C클래스, CLS클래스 등에는

동일한 모델이 설치되어 있어

화면 블랙아웃(먹통)현상을 보인다.

그밖의 차종에서는 깜밖임과, 내비, 후방먹통증상을

보이기도 한다.

고질적인 불량이지만

FM으로 수리하면 사용이 가능해집니다.

요즘흔한 안드로이드올인원?

가격좋고, 성능좋지만, 중국산이라는 단점

언제고장나도 중국산이니 그렇지

할수 있는 분만 추천드린다.

이젠 서비스기간도 만료되었으니

서비스센터엔 갈 필요가 없다.

카스토리와 같은 내비전문수리 업체를 찾아

방문하면 방문즉시 수리가 가능하다.

GLK모니터를 탈거하기 위해선

키박스 탈거툴이 필요하다.

없다면??? 쌩고생이다.

오디오소리는 정상으로 나오고 있다.

물론, 핸들리모콘 컨트롤로 오디오기능은 사용이 가능하다.

하지만, 모니터에는 표시되지 않는다.

화면블랙아웃(먹통)증상은 단순하게

해결되는 것이 아니다.

메인보드(하드웨워)결함을 수리받아야만

정상사용이 가능하다.

내비를 탈거 후 수리실로 이동한다.

간단한 벤치전원을 인가하여

다시한번체크한 후 수리 여부를 판가름한다.

메인보드의 고장부품을 찾아

신품으로 교체처리하면

왠만한건 다 살아난다.

벤치 에이징테스트를 거친다.

부팅이 완료되어 모니터에 무언가 뜨기 시작한다.

메인화면이며, 제품의 정보 및 터치보정

시스템업그레이드등을 진행할수 있다.

내비게이션도 정상구동되는것을 확인해준다.

GLK 및 벤츠순정형 내비게이션의

시리얼 넘버는 어디에 있을까?

다음아닌, 조수석햇빛가리개에 위치해 있으며

내려보면 현대모비스제품임을 알수 있다.

이젠 차량으로 이동해

제품(ntg-4500ce)설치 후 동작테스트를 진행한다.

순정오디오(커맨더)정보가 정상으로 표현된다.

오디오는 터치방식은 아니다.

조그다이얼을 이용해 선택사용이 가능하다.

내비게이션기반에 오디오정보를 인식하는

제품으로 내비게이션이 구동된다.

지니3D맵이 설치된 제품으로

길안내 받는데는 충분하다.

충주에서 찾아오신 고객님의 고장위치정보이다.

통합검색을 통핸

모니터의 터치동작상태를 점검한다.

후방카메라 동작상태도 점검한다.

벤츠차량의 순정(PDI)모니터가 고장나면

이래저래 불편한게 사실이다.

바꾸자니 비용이 부담이라면

수리받아 사용하는것이 제일 좋은 방법이다.

차량 : 벤츠e클래스 2015년식
모델 : 현대모비스 카네비컴사의 ntg-4500ce r2모델
증상 : 모니터블랙아웃(먹통), comand(오디오)는 정상동작

안녕하세요.

벤츠 e클래스 모니터 블랙아웃

수리전문업체

카스토리입니다.

벤츠차량에 주로 설치되어 있는

PDI내비게이션으로

이제품의 경우 고장이 발생하면

모니터의 영상이 나오지 않아

내비는 물론, 후방카메라까지 사용이 어렵다.

이경우 보드는 교환하거나

수리하는방법이 존재한다.

그런데 말이다. 수리안되는 보드가 있다는데

정말일까? 왜 안된다는 것일까?

대부분의 보드는 수리가 가능하도록

되어 있지만,

ntg-4500ce r2모델들중

cpu부품에 언더필(underfill)

처리를 하여 수리를 못하도록 하였다.

일반수리업체에 방문했더니

수리불가하니 보드를 통으로 교환하라고한다.

맞는말일까? 수리못하게 본드처리했으니

맞는 말인거 같다.

그보드를 수리하여 사용가능하도록

언더필제거 후 수리를 진행했다.

모니터수리에 앞서

모니터탈거를 진행한다.

벤츠모니터 탈거방법?

모니터 커버를 분리한다.

전원커넥터를 비롯해 안테나선을

제거한다.

어찌된 일인지 NAVI버튼이 보이지 않는다?

어디있는거야.

잠시 후 알려주겠다.

분리된 NTG-4500CE R2 본체이다.

메인보드 수리를 위해 분해작업을 시작한다.

확인결과 언더필보드로 수리가 조금 어렵다.

한순간의 실수로 보드를 폐기해야할수도 있다.

언더필을 제거하고

CPU도 제거하고

신품CPU를 얻어주면 끝~

말은 쉽다. 지독한 화학약품 그리고

냄새와서 싸움이다. 많이 맡으면

내몸이 이상해지는것 같다.

전원을 연결해 벤치에서

에이징테스트를 거친다.

부팅을 시작으로 메인화면까지

그리고 터치패널의 상태까지 체크하니 문제없이

동작하는것을 확인할수 있었다.

이젠 차량으로 이동해보자.

조립은 탈거의 역순으로 진행하면된다.

T20별렌치를 이용해 탈부착을 진행한다.

마감재는 끼워 밀어주면 끝~

차량에서는 순정COMAND(오디오)의

기능이 정상적으로 표출되며,

네비게이션이 활성화되어

동작되어진다.

내비버튼이 있어야할 자리에

내비버튼(보턴)이 없네?

무엇으로 동작하라는 말씀이냐?

핸들리모콘에 그 해답이 있다.

바로 음성인식버튼을 길게 누르면

내비화면으로 전환된다.

모르셨다면 이방법을 사용하시면 된다.

#벤츠내비모드 #벤츠핸들리모콘동작

벤츠순정내비게이션은 바로

지니(GINI)맵이 탑재되어 있다.

메모리카드는 글로브박스 좌측면에 위치해 있으니

업그레이드를 받아 사용하시면 된다.

#벤츠내비지니 #벤츠블랙아웃

내비게이션의 현위치도

문제없이 동작하는것으로 보인다.

GPS 위성수신 정상

내비는 스마트폰을 쓴다지만

후방카메라는 어찌할까?

메인보드수리로 정상사용이 가능하다.

#벤츠내비먹통 #벤츠후방먹통

벤츠 블랙아웃 메인보드 수리를

완료하였다.

수리시간은 대략 1시간

그보다 빠르게 끝이 날수도 있다.

변수만 없다면 말이다.

☆벤츠 내비게이션 파악하기☆

차량 : BENZ E클래스(W212) E220 2015

모델 : 한국형네비게이션(4500CE)

증상 : 쓰다보면 갑자기 전원아웃,먹통(블랙아웃)

안녕하세요.

벤츠네비게이션수리 전문업체입니다.

벤츠차량에는 어떤제품이 들어가있길래 이렇게

고장이 많은건지 파악해보겠습니다.

2015년식인 차량인데 벌써 고장이 났습니다.

횟수로 4년정도 지났을까요.

국내입항하여 카네비컴사와 협업한

한국형 제품이 벤츠차량에 인스톨되어

차량을 설치되어 나오죠.

벤츠에 들어간 모델로는 NTG-2540

NTG-4000, NTG-4500CE, NTG-4500AB

한국형제품이구요.

E클래스에는 NTG-4500CE라는 제품이

들어가 있답니다.

고장증상으로는 화면이 먹통인 블랙아웃입니다.

전원체크해봐야 소용없구요.(전원정상)

벤츠E클래스차량입니다.

E220CDI모델이구요.

2015년식입니다.

모니터가 켜지지않습니다.

오디오는 정상적으로 컨트롤되면서 말이죠.

오디오가 말썽이라면 상황을 달라집니다.

즉 비용이 많이 나온다는거에요.(오디오는 아니길 바래야됩니다.)

문제의 모니터를 탈거합니다.

별렌치를 이용하여 피스제거 후 커넥터를 빼시면 됩니다.

PCB보드점검을 시작합니다.

점검이 완료되면 수리장비로 이동합니다.

수리장비를 이용해 수리중입니다.

수리업체라면 이런장비하나쯤 있잖아요? 그쵸

A/S보증라벨을 붙혀줍니다.

일정기간 무상수리를 해드린답니다.

다시한번 전원을 넣어보겠습니다.

벤츠로고와 함께 부팅이 시작됩니다.

마크나오면 다 된거에요.

주의문구구요.

순정COMAND의 정보도 확인합니다.

네비의 위치가 논현동에 있네요.

서울에서 네비가 멈춘것으로 확인이 됩니다.

통합검색을 진행하구요.

GPS상태도 점검합니다.

마지막으로 후방카메라상태를 점검합니다.

#벤츠 #모니터 #고질불량 #모니터먹통 #블랙아웃 #벤츠모니터수리

#E220모니터고장 #E클래스모니터수리 #한국형네비수리 #한국형모니터

☆벤츠모니터를 수리하자.☆

차량 : 벤츠E클래스 W212 후기형 2014년식

모델 : 카네비컴사의 NTG-4500CE(고질불량제품)

증상 : 화면이 안켜지는 블랙아웃증상

안녕하세요.

벤츠내비게이션 수리 전문업체입니다.

W212후기형차량의 내비모니터가 들어오지 않는 증상으로

많은 불편함을 호소하십니다.

순정 OEM모니터가 아니며,

국내에 입항하여 한국형제품으로 들어간

모델이 대다수입니다.

고장증상은 다름아닌

모니터가 블랙아웃되는 증상입니다.

위증상이 발생하면 서비스센터에 가면

다시 카멀티미디어디바이스업체로 다시가셔야되는 불편함

그리고 수리가 진행되는것이 아닌 교체로

비용또한 저렴하지 않습니다.

벤츠E클래스 차량입니다.

E220모델이구요.

14년식 딱 5년된 차량입니다.

먹통입니다.

다만, 모니터만 블랙아웃되었습니다.

COMAND오디오가 불량이 아닌것이 다행이라고 봐야됩니다.

14MY제품이 들어가있습니다.

벤츠에 모비스 홀로그램이 보이구요.

고장난 NTG-4500CE를 분해합니다.

점검과정을 통해 어떤게 문제인지 확인작업을 거치게 됩니다.

수리전용장비에 올려 수리를 진행합니다.

A/S수리보증라벨입니다.

수리가 완료되면 다양한 기능들을 테스트합니다.

제일 먼저 보이는 벤츠로고이구요.

이거 한보이면 다시 수리해야됩니다.

스마트폰이 자동으로 연결됩니다.

라디오주파수화면입니다.

이런게 안보이니 얼마나 답답하셨을까요.

오디오플레이어두 정상 트랙이 정상적으로 넘어가고 있습니다.

스마트폰 연결화면입니다.

내비게이션을 실행해볼까요?

내비게이션을 준비중입니다. 잠시만 기다려 주십시오.

종로에서 내비게이션이 멈춰버렸네요.

고장난 위치가 여기라는거...

업그레이드를 진행하니 용산으로 가있습니다.

기존의 고객님정보는 남기지 않았습니다.

GINI3D 맵이 최신으로 업그레이드 완료되었습니다.

검색만 해도 알수있는 벤츠모니터의 모델명을

수리를 진행해서야 볼수 있답니다.

내비화면 - 단말메뉴 - 시스템 - 시스템정보를 보시면

확인이 가능합니다.

제일 마지막으로 후방카메라를 점검합니다.

순정이라서 그런지 화면이 조금 떨어지지만

사용상 문제점을 없으니 패스합니다.

#벤츠모니터는 왜 고장나는거에요?

#벤츠에는 무슨 내비게이션이 들어가나요?

#모니터 블랙아웃 증상으로 수리받다.

#여름휴가는 어디로 가시나요? 산으로, 바다로

#한국형네비게이션 고질불량

☆벤츠 모니터가 아프데요.☆

차량 : 벤츠 E클래스 E220 2015년식

모델 : NTG-4500CE R2보드(신형보드)

증상 : 화면 블랙아웃,먹통,사운드정상

안녕하세요.

벤츠 죽은 모니터 살려드리는 전문업체입니다.

벤츠 E클래스 모니터가 말썽입니다.

W212차량의 E220모델이며,

오디오가 죽은것 같지만, 모니터만 사망판정

오디오,사운드는 정상입니다.

NTG-4500CE라는 모델이 설치되어 있으며,

크게 R1,R2로 나뉘게 됩니다.

R2가 15,16년식차량에 설치되어 있답니다.

모니터가 안켜져요. 왜? 이유는 잠시만요.

사용하시는 벤츠는 어떤지도가 들어가있을까요?

벤츠정품? 아니구요. 지니네비게이션입니다.

국내산 지니 ㅋㅋㅋ 나쁜건 아니죠.

모니터를 탈거합니다.

커넥터도 분리하구요.

제품의 뒷면입니다.

GPS,DMB,메인전원커넥터,SD연장선커넥터등을빼시면 됩니다.

수리는 장비로, 손기술이 더해질뿐...

수리가 완료되면, 워런티라벨을 붙혀줍니다.

화면이 드디어나옵니다.

이렇게 신기할수가 없습니다.

보드가 문제였다니 말이죠.

액정이 문제가 했습니다.

신형 R2보드에는 언더필이라는게 되어 있을수 있으니 참고해주세요.

블루투스연결상태... 연결된게 없네요.

연결 후 사용하시면 좋습니다.

내비게이션이 활성화됩니다.

화성시 병점2동에서 기기가 멈췄군요.ㅋㅋ

E220신형차량은 네비버튼이 없습니다.

그렇다면 어떻게??

음성인식버튼을 이용해 화면을 전환합니다.

터치상태도 점검중입니다.

네비게이션의 지도는 최신으로 업그레이드하였습니다.

모니터를 수리해야되는 한가지?

순정공조기의 동작상태를 알수없습니다.

라디오 밑에 네비버튼이 있어야되는데

순정COMAND에는 없습니다.

신형차량이기 때문이죠.

벤츠순정다이얼두 2개의 버튼이 더 있구요.

후방카메라 영상도 이제 보이네요.

GPS의 수신도 정상적으로 나오구요.

현위치도 수신되었습니다.

#벤츠블랙아웃 #벤츠모니터수리 #벤츠E220모니터고장 #벤츠모니터A/S

#카네비컴A/S #NTG-4500CER2 #R2보드수리 #NTG블랙아웃 #W212

☆벤츠GLK 네비고장 수리는 교환해야된다?☆

차량 : BENZ GLK 2014년식

모델 : 카네비컴사의 NTG-4500CE

증상 : 모니터안켜지는 블랙아웃, 오디오정상

안녕하세요.

벤츠모니터수리 전문업체입니다.

벤츠모니터고장도 많고, 서비스기간만 만료되면

어김없이 발생합니다.

수리보다는 교환을 진행하는 업체도 많구요.

비용을 생각하시면 수리를 하시는것이 좋구요.

새상품을 원하시면 교환을 하시는게 좋습니다.

가격차이는 두배이상이랍니다.

모니터가 갑자기 안들어오면 후방이며 내비며

쓰실수 있는게 몇가지 되지 않습니다.

화면이 안들어오니 답답하구요.

GLK차량은 어떤문제가 있어 오셨는지 한번 살펴보겠습니다.

GLK220이구요.

14년식입니다.

이제 5년의 세월이 흘러가고 있습니다.

모니터가 고장입니다.

오디오의 동작은 되나 모니터에 표시가 안되구요.

블랙아웃증상으로,

바로 모니터를 탈거합니다.

14My 모델에 4500R1보드입니다.

카네비컴의 NTG-4500시리즈는 모르시는분들이 아직

계실라나 모르겠습니다.

불량이 너무 많은것으로 알고 계시니까요.

수리를 위해 분해 후

BGA장비에 올려 수리진행합니다.

수리가 완료되면 워런티라벨을 붙혀드립니다.

재장착을 진행하였습니다.

GLK와 몇가지 차종은 키박스분리도구가 있어야

모니터를 탈거할수 있습니다.

없으면, 엄청 애를 쓰셔야 하구요.

메르세데스벤츠로고와 함께 부팅시작

머 부팅이 시작되면 나머지는 정상이라 보시면 됩니다.

이로고가 안보이면 다시 수리를 해야합니다.

내비게이션도 실행해봅니다.

지니네비게이션실행 OK

지도화면도 정상입니다.

보정동에서 오신 고객님이셨습니다.

주소검색도 가능하구요.

모니터의 터치패널 상태도 점검하였으나

정상입니다.

주소검색도 막힘없이 진행됩니다.

벤츠 커맨더의 정보창도 활성화됩니다.

주파수정보도 문제없이 표시되고 있습니다.

블루투스기능도 정상동작됩니다.

후방카메라 확인으로 모든기능 정상임을 확인합니다.

#벤츠 #벤츠네비수리 #벤츠내비수리 #카네비컴네비수리

#NTG-4500CE #R1보드 #블랙아웃수리비

☆벤츠내비 수리? 교환?해야 되나요.☆

차량 : 메르세데스 벤츠 E클래스 E220(W212후기형)

모델 : 카네비컴(한국형내비게이션),NTG-4500CE

증상 : 모니터만 안켜져요. 소리는 잘나요. 화면이 까맣게나오는 블랙아웃

        윈도우화면(windows)

안녕하세요.

벤츠네비수리 전문업체입니다.

수입차 모니터/오디오/앰프수리 전문입니다.

벤츠내비게이션의 경우 블랙아웃증상이 제일 흔한증상이며,

블랙아웃증상은 보드수리를 통해

정상동작이 가능합니다.

화면이 안나오신다하여,

 LCD가 나간걸로 착각하실수 있으나

그렇지 않으니 착오없으시길 바랍니다.

벤츠E클래스차량입니다.

E220차량이 서울에서 찾아오셨습니다.

테일램프 수리받으로 오셨다가

내비수리까지 진행하시게되었습니다.

2014년식이구요.

흔흔한 ㅋ 블랙아웃

"BLACKOUT"

오디오는 정상입니다.

라디오 및 미디어,CD까지 정상으로 소리까지 출력됩니다.

문제의 모니터(네비게이션)을 탈거합니다.

사용하시는제품이 정확히 어떤제품인지 모르실경우

조수석햇빛가리개를 내려보세요.

그 안에 정보가 있습니다.

순정은 아니구요.

국내 평택항에 입고되어 PDI(점수장)에서

한국형네비게이션으로 설치된 제품입니다.

바로모비스에서 생산되어

카네비컴에서 판매한 제품이라 보시면 됩니다.

정확한 원인은 개발미스일까요?

할정도로 많은양이 고장이 발생합니다.

바로 PCB보드가 고장이 나면 블랙아웃된답니다.

액정이 나간것은 아니구요.

이와같이 보드를 분해해 수리에 들어감니다.

BGA장비에 올려 수리를 진행하구요.

수리진행 후 벤치테스트를 진행하였습니다.

그런데 블랙아웃증상에서는

확인이 되지 않는 증상

윈도우화면으로 넘어감니다.

바로 낸드가 나가면 이렇게 되는데요.

이런화면이 나와도 수리가 가능한데요.

업그레이드를 진행하고 있습니다.

이제야 벤츠로고와 함께 부팅이 이뤄집니다.

간단한 기능만 테스트한 후 차량으로 이동합니다.

보증라벨을 붙혀드린 후 재장착합니다.

실차테스트를 진행합니다.

벤츠로고와 함께 부팅 시작..

블루투스기능도 활성화되었구요.

등록 후 사용하시면 정상사용이 가능합니다.

라디오화면이구요.

COMAND의 다양한 기능이 이제야 화면에표시됩니다.

지니네비게이션이 들어간

NTG-4500CE수리해서 쓰시면 정상입니다.

꼭 돈을 쓰셔야겠다면 PCB교환도 가능합니다.

서울에서 렌탈사업을 하시는 사장님..

강남에서 하신다던데.ㅋ 주무대에서 고장이 나셨네요.

터치상태점검 및 통합검색을 진행합니다.

NTG-4500네비게이션 수리전문점은 머가 달라도 다릅니다.

마지막으로 후방카메라를 점검합니다.

네비게이션이야 스마트폰이 보편화되어 필요없다지만

후방카메라는 그렇지 않거든요.

#벤츠내비수리 #벤츠네비수리 #벤츠모니터먹통 #블랙아웃

#E클래스네비수리 #W212네비블랙아웃 #E220한국형네비 #NTG-4500CE R1

☆벤츠 지니네비게이션이 순정이에요?☆

차량 : BENZ GLK

모델 : 한국형네비게이션,NTG-4500CE

증상 : 모니터 블랙아웃, 먹통, 오디오정상동작

안녕하세요.

벤츠오디오 수리 전문업체입니다.

벤츠차량의 오디오 멀티미디어 기능이 문제가 생겼습니다.

모니터가 안들어오네요.

일명 블랙아웃 증상입니다.

오디오 동작하는데는 전혀 문제가 없습니다.

핸들리모콘도 컨트롤되구요.

COMAND 오디오도 문제없구요.

보통의 경우 내비게이션뿐아니라,

LCD DISPLAY가 검은화면으로 나오는 경우는

많습니다.

사용하다보면 발생할확률이 많아지게 되죠.

그렇다고 수리를 안하고 넘어갈수도 없어요.

이제 내비게이션이긴 하나

순정오디오의 정보도 같이 표현이 되기 때문이죠.

그렇다면 수리를 진행해야겠죠?

교환을 하자니 너무 비싸니 말이죠.ㅋ

2014년식의 GLK 220입니다.

벤츠모니터가 블랙화면입니다.

오디오의 소리는 나고 있고요.

GLK모니터를 탈거하기 위해

분해해야될것들이 많습니다.

공조부분도 탈거를 해야하는데요.

이부분이 전용툴이 없으면, 생노가다를 하셔야 됩니다.

차량에 기스도 날수 있구요.

탈거 후 수리를 진행하기전에

업그레이드를 최신으로 진행합니다.

수리할시간에 걸어두는거죠.

LCD를 다시 한번 분해하는데요.

PCB의 BGA를 수리해야하기때문에

BGA 수리장비에 올려 수리를 진행합니다.

수리가 완료되면 다시 조립을 해야겠죠.ㅋㅋ

조립 후 테스트를 진행합니다.

이제야 벤츠로고가 나오네요.

마법을 부린것 처럼요.

보증라벨을 붙혀주면 수리는 끝~

차량에 설치 후 전반적인 기능테스트에 들어갑니다.

내비게이션도 실행이 되구요.

지니3D맵이 들어가있어 사용하시기 아주? 편합니다.

요즘의 스마트폰에 비하면 좀 버벅이는 느낌은 있습니다.

차량의 정보창도 확인이 가능한 모니터

이거 수리해야겠죠 ㅋㅋㅋ

벤츠로고와 함께 부팅도 이뤄지고요.

벤츠 시계도 보이구요.

라디오정보도 올라옵니다.

죠그다이얼을 이용한 컨트롤도 가능하구요.

순정정보는 터치를 사용할수 없습니다.

네비게이션만 터치로 이용가능하십니다.

후방카메라를 테스트합니다.

모니터가 블랙아웃인경우 제일 불편한 후방카메라까지

완벽하게 수리가 완료되었습니다.

#벤츠네비게이션수리 #벤츠내비수리 #밴츠수리 #벤츠모니터수리

#벤츠지니네비게이션고장 #벤츠순정전용지니네비게이션

☆벤츠 모니터 수리 잘하는 곳 알려드려요.☆

차량 : 벤츠 W212 E220 2014년식

모델 : NTG-4500CE 14my(한국형내비게이션)

증상 : 모니터 블랙아웃, 먹통, COMAND정상

안녕하세요.

벤츠내비수리 전문업체입니다.

벤츠차량에 한국형 네비가?

순정인가? 아닌가?

결론부터 말씀드리면, 순정은 아니며

국내에 들어와 PDI작업이 진행된 것입니다.

카네비컴사에서 독점하여, 진행되었구요.

구형차량부터, 신형차량에 이르기까지

다양한 모델명으로 들어가는데요.

구형차량에 들어간 NTG-2540,4000

그래도 신형차량에 속하는 NTG-4500CE,4500AB까지

불량도 가지각색으로 발생합니다.

오로지 CPU만 교환해서 되는경우와

그렇지 않은경우도 많이 있습니다.

고장부위에 따라 수리되는곳이 다르기에

노하우도,비용도 다르게 되지요.

무작정 CPU만 교환해서 될문제로

착각하시는분들을 위해 말씀드립니다.

고장은 모니터가 안들어옵니다.

이상에서는 잘 쓰고 있었는지 알길을 없습니다.

그래서 또다른 불량이 존재할수도 있습니다.

모니터를 탈거합니다.

벤츠E클래스 모니터 탈거방법은 너무 쉬워

말씀드릴게 없습니다.ㅋㅋ

14MY라도 쓰여져 있네요.

연식을 가늠할수 있습니다.

E220 CDI

요모델에 리어테일램프고장도 있습니다.

2014년식 맞죠? ㅋㅋㅋ

수리는 손이 아닌 기계로,,

BGA 전문수리장비입니다.

장비빨이 존재한답니다.

수리가 완료되면 보증라벨을 붙혀주고요.

탈거의 역순으로 재조립을 진행합니다.

이제야 벤츠로고가 보이는군요.

주의문구와 함께 부팅화면을 보실수 있습니다.

내비게이션화면도 넘어가고 있습니다.

벤츠COMAND의 라디오정보창도 보이는군요.

모니터가 고장인데, comand고장이라고 겁주는 곳이

있는거 같습니다.ㅋㅋ

소리 및 핸들리모콘컨트롤,오디오컨트롤에

이상이 없다면 COMAND는 고장이 아닙니다.

COMAND고장이시면 금액이 얼만지 아세요??

생각하기도 싫습니다.

순정커맨더 블루투스기능도 사용이 가능하게 되었습니다.

지니네비게이션화면으로 넘어가보죠.

어딘가 목적지가 검색되어 있네요.

고장이 나는 바람에 경로취소가 되지 않았네요.

터치상태 및 내비게이션점검에 들어갑니다.

저희 주소지도 검색을 진행하구요.

영덕동 989-7번지 검색도 잘되며, 위치도 나오는걸

확인할수 있습니다.

NTG-4500CE의 시스템설정창입니다.

언어설정 및 화면보정이 가능합니다.

시스템정보를 확인하면,

제품명을 확인할수 있습니다.

NTG4500CE입니다.

마지막으로 후방카메라 점검합니다.

그런데 화질이 뿌옇게 나오는게 정상은 아닌거 같죠?

나중에 바꾸셔야 될것 같습니다.

#벤츠모니터수리 #밴츠네비수리 #벤츠내비수리 #벤츠한국형네비게이션

#벤츠지니네비게이션고장 #벤츠블랙아웃

☆벤츠내비수리는 어떻게? BGA수리☆

차량 : BENZ A200 2014st

모델 : 한국형네비게이션 모니터(NTG-4500AB)

증상 : 블랙아웃,먹통

안녕하세요.

벤츠 모니터 수리 전문업체입니다.

벤츠차량의 흔하디 흔한 증상중 하나인

"블랙아웃"

이거 해결할수 있습니까?

고장나는제품을 보면 꼭

한국형으로 제작된 제품 NTG-4500CE,4500AB가

그렇습니다.

벤츠의 순정커맨더는 정상으로 라디오소리 및

기타 미디어기능들은 동작을 합니다.

다만 정보창이 보이지 않을뿐입니다.

이러한 증상은 수리를 통해 해결이 가능합니다.

MB BENZ A200 LCD Display repair

2014st

넌 무슨문제로 오게되었니?

모니터가 먹통입니다.

아무것도 아무렇지도 않게 고장입니다.ㅋㅋ

무슨짓을해도 들어오지 않습니다.

문제가 모니터에 있었습니다.

탈거를 진행합니다.

메인보드를 수리진행합니다.

A200 PCB보드입니다.

보증라벨을 붙혀주고

차량에 재장착 후 전반적인 기능테스에

들어가보겠습니다.

어느제품이나 주의사항은 있게 마련입니다.

한번쯤 참고해주시고요.ㅋ

안전에 유의하라는 문구겠죠?

지도는 지니네비게이션입니다.

그것도 3D맵용이죠.

순정커맨더의 오디오창은 어떻게 표현되는지

한번보겠습니다.

라디오방송채널도 정상적으로 표출됩니다.

라디오,디스크,USB,블루투스기능,AUX까지

사용이 가능하답니다.

벤츠의 지도실행은 이렇게 되야 정상입니다.

지도화면에서 띵소리가 날수도 있어요.

이건 잘못된거니 수리받으세요.

검색도 잘되고

터치도 잘되네요.

주소지는 영덕동989-7번지 여기로 찾아오시면 됩니다.

사전예약은 필수입니다.

네비게이션의 현위치를 잡았습니다.

GPS성능또한 아주 좋습니다.

후방카메라 동작상태입니다.

주차라인이 없지만,,

안켜져서 안돼는것 보다는 백배,천배좋겠죠??

#벤츠내비수리의모든것 #벤츠모니터먹통 #벤츠돌출형네비 #벤츠한국형내비게이션

#벤츠에지니네비게이션 #벤츠모니터깜밖거림 #벤츠지도실행안됨 #벤츠후방카메라안됨

☆벤츠 모니터 고장나면? 센터가서 교환? 수리업체에서 수리?☆

차량 : 벤츠 B클래스 B200 2014년식

모델 : 한국형네비게이션,NTG-4500AB

증상 : 블랙아웃,먹통(첫번째아닌 세번째?)

안녕하세요.

벤츠 모니터 수리전문업체입니다.

벤츠모니터는 크게는 2가지이구요.

OEM순정과, 한국형네비모니터로 나눠집니다.

불량나는것은 두제품중 한국형네비게이션에서

많이 발생하구요.

순정도 가끔 발생합니다.

고장빈도는 한국형네비가 1순위입니다.

오늘 입고된 B200차량은 처음에는 알지 못했던 사실이

있는데요.

다름이 아니라, 수리를 했던 내역이 있는 제품이였습니다.

문제는 크게 만지지 않았다면 수리를 가능하지만

그렇지 못한다면 제품 교환을

진행해야 하니

수리하러 왔다가 교환을 해야되는 상황이 벌어집니다.

B200차량입니다.

2014년식이구요.

어떤분이 그러는데 연비하나는 최고라고 하시더라구요.

잔고장도 없으시다고 하셨어요.

그런데 고장이라면

모니터가?? ㅋㅋㅋ

고장이 났습니다.

벤츠서비스센터에 갔더니 교환하라고 합니다?

수리하는 방법이 있는데 왜 안내는 안하는지 모르겠습니다.

아니면 수리를 해주던가요.ㅋㅋㅋ

제품이 순정인지 아닌지

아시는방법이 있습니다.

벤츠 제품 확인방법에 대해 알려드리죠.

바로 조수석 햇빛가리개를 내려보시면 됩니다.

그안을 보시면

현대모비스 NTG-4500AB이라 쓰여져 있는걸 확인하실수 있습니다

지니네비게이션의 시리얼과 함께 말이죠.

우찌됬던간에 수리를 진행하기 위해

탈거를 진행합니다.

제품을 뜯었는데

못볼걸 봐버렸습니다.

커넥터 핀이 탓습니다.

왜일까요??

수리를 했다라는거죠. 뜯어보기도 전에 불길한 기운이...

제품을 분해합니다.

그리고 문제의 부품을 교환해보는데요.

어라,,, 이게 아닙니다.

다른부위도 진행을 해보았습니다.

30-40분이면 벌써 마무리단계에 있어야하는데 말이죠.

수리는 BGA장비를 이용해 수리를 진행합니다.

어디서 진행을 했는지 모릅니다.

다른업체를 비하는것도 아닙니다.

실수는 있을수 있는데, 보드가 완전히 사망하는 결과를 나았습니다.

그래서 저희가 보유하고 있는 제품으로

완세트교환처리를 진행하였습니다.

보증라벨을 붙혀주고요.

저희가 1차수리를 진행했더라면

더 좋았을거 같은데요.

한방에 해결했더라면

시간과,비용이 들어가지 않았을거에요.

이제야 벤츠로고 및 주의문구를 확인할수 있습니다.

내비게이션의 실행도 진행합니다.

벤츠순정커맨더의 정보도 활성화되어 잘 동작하구요.

그동안 네비게이션이야 그렇다치고

커맨더의 정보도 볼수 없고

이게 라디오인지,CD인지,음악인지 말이죠.

모든걸 감으로 들으셔야 되는데 말이죠.

라디오주파수도 정상적으로 표시되고 있습니다.

지니네비게이션도 활성화 되었습니다.

순정CD를 들어보려 했으나

NO DISC가 표시되네요.

이제 내비게이션을 확안합니다.

제품의 모델명은 기기안에서도 확인이 가능한데요.

흔히들 모르는사람이라면 그냥 순정이라 느끼실수 밖에 없는데요.

국내 차량에 장착되는 매립형네비게이션을 생각하시면 쉽습니다.

오디오일체형이라는 매립을 많이들하는데요.

이것과 똑같습니다.

카네비컴이라는회사에서 벤츠용 네비게이션에

순정오디오를 연동해 볼수 있도록 만든거에요.

그래서 제품의 터치보정도 가능하구요.

지니네비게이션을 바로 쓸수 있습니다.

터치를 이용해 말이죠.

순정이라면 터치가 되지 않습니다.

죠그다이얼을 이용해 사용하셔야 됩니다.

후방카메라도 이제야 정상동작하는군요.

주차가 걱정이 되었는데 말이죠.

GPS의 수신률은 샾에서 차량을 이동해

확인하였습니다.

잘 잡히는걸 확인하였습니다.

현위치도 문제없이 나오고 있습니다.

수리가 진행되었다면, 1시간이면 아주 넉넉하게 수리하여

끝났을거 같은데요.

다음은 없지만, 문제되시면, 수리하기전에 오셔서

진행하시기 바랍니다.

#벤츠네비수리 #벤츠내비고장 #벤츠네비게이션서비스 #BENZ B200

#B200네비먹통 #벤츠카디바이스수리업체

☆벤츠 모니터가 갑자기 안나오면, 교환하지말고 수리하세요.☆

차량 : 벤츠C클래스 2013년식

모델 : 한국형네비게이션, NTG-4500CE

증상 : 흔하디흔한 블랙아웃,먹통증상입니다.

안녕하세요.

수입차 오디오 수리전문업체입니다.

이번에도 벤츠모니터가 고장이네요.

먹통이라서 아무것도 안되지만,

벤츠커맨더는 정상동작합니다.

다만, 국내에 수입되어 설치된

한국현내비게이션이 문제가 되는것입니다.

벤츠C220차량이구요.

2013년식입니다.

이차량에는 어떤 모니터가 들어가있을까요?

모니터탈거를 진행합니다.

C클래스의 경우 E클래스에비해 탈거방법이

조금 다르고요.

계기판쪽과 같이 빠져야 하기때문에

조금의 난이도가 있습니다.

이렇게 탈거된 모니는 수리를 위해

수리실로 이동합니다.

PCB전용수리장비인 BGA리웍장비를 이용해

수리를 진행하게 되구요.

수리가 완료되면 보증라벨을 붙혀

혹시나 생길 AS보증기간을 남겨드립니다.

조립을 다시한번 진행하구요.

전반적인 테스트를 해야겠죠.

벤츠로고와함께 부팅이 이뤄지고요.

순정커맨더의 정보도 잘 올라오네요.

라디오채널표시도 정상

모니터가 먹통이 되면 이런정보를 얻을수 없기에

불편함을 감소하면서 써야됩니다.

하루빨리 수리를 진행하시면

정상적으로 사용하실수 있습니다.

USB메모리의 음악도 표시가 됩니다.

다만 한글지원이 안되기에, 한글이 깨지는증상이 발생합니다.

블루투스기능이구요.

시계화면입니다.

지니네비게이션이 들어간 현대모비스NTG-4500CE입니다.

터치패널의 상태점검도 할겸, 상호를 검색합니다.

아주 잘 동작합니다.

마지막으로 후방카메라를 점검하면 끝입니다.

수리 후 전반적인 테스트를 진행해드리고 있습니다.

#벤츠모니터수리 #벤츠내비수리 #벤츠네비수리 #벤츠블랙아웃

#벤츠모니터고장 #카네비컴네비수리 #NTG-4500

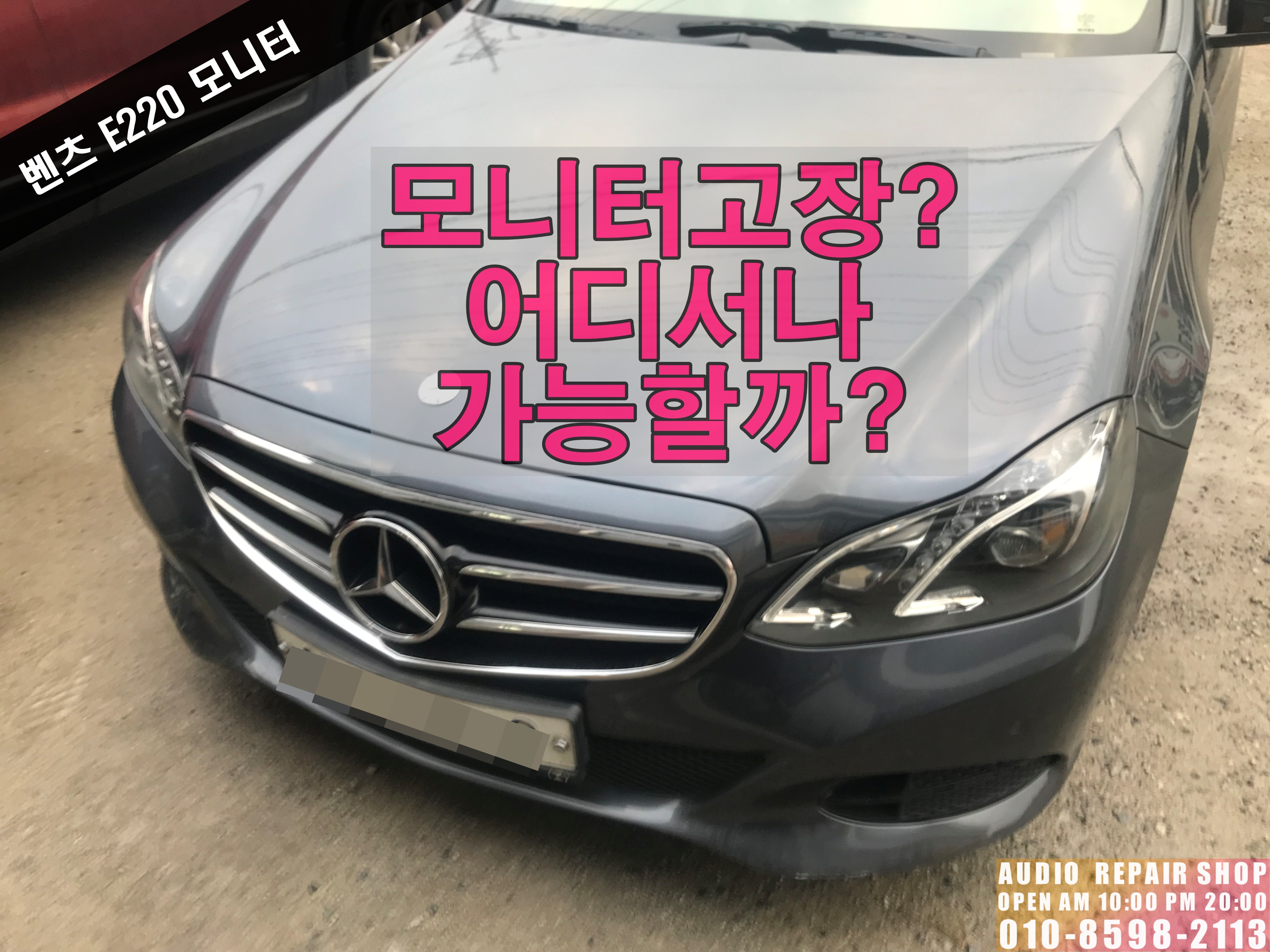

☆E클래스 E220 모니터 블랙아웃? 갑자기 먹통됐어요.☆

차량 : 벤츠 W212후기형 2015년식

모델 : 한국형네비게이션(지니맵), 카네비컴모니터

증상 : 전원불량?,블랙아웃?,그냥 먹통

안녕하세요.

벤츠모니터 수리전문업체입니다.

벤츠는 크게 두종류입니다.

순정OEM과 카네비컴 한국형내비게이션입니다.

이 두종류중 당연히 카네비컴사의 모니터불량이

두두러지게 나타나구요.

15년식도 어김없이 나타나

오늘도 벌써 2대째나 동일차량에 년식까지

색상만 다른 차량이 A/S문의 후 찾아주셨습니다.

약속이나 한듯이 말이죠.

벤츠모니터는 탈거만 해서 보내주셔도

수리가 가능한데요.

탈거도 쉬우니 한번 시도해보셔도 될것 같습니다.

E250이라고 표시되어 있지만

E220모델입니다.

차량제작스티커를 보시면 정확합니다.

2015년식 E220 blueTEC 모델입니다.

화면이 들어오지 않습니다.

좀전에 차량에 비슷해서 의심을 살수 있겠는데요.

전혀 다른차입니다.

탈거방법에 대해 소개시켜드립니다.

벤츠모니터마감재를 먼저 상단부터 빼시면 되구요.

헤라같은것 필요없습니다.

그뒤 스크류 2개를 빼면 끝.... 커넥터도 분리해주세요.

그뒤 지역이 멀경우 꼼꼼하게 포장해서 택배로 보내주시면됩니다.

한국형내비게이션으로 NTG-4500CE R2보드라는 건데요.

모비스스티커가 붙어있어야 할자리에

없어요? 제작 실수? 아님 교체이력?

정확히 알수가 없습니다.

테스트테이블에서 점검 및 분해를 하게 됩니다.

정확한 수리 포인트를 확인해 수리를 진행해야합니다.

BGA장비를 이용해 말이죠.

기타장비를 이용시 PCB보드의 손상이

발생해 돌아올수 없는 강을 건널수 있습니다.

수리 후 보증라벨을 붙혀

고객관리 및 6개월수리보증기간을 드리고 있습니다.

짠하고 나타나는 메르세데스벤츠로고입니다.

반갑기도 하고,, 엄한돈이 들어가는것 같기도 하지만요

주의화면도 함께 보시구요.

블루투스기능입니다.

라디오 실행화면입니다.

모든기능이 정상으로 표시되고 있습니다.

모니터 불량의 경우 오디오의 정보창도 볼수 없기에

불편을 감수하셔야 됩니다.

이퀄라이져기능입니다.

W212전기형에는 없는기능인데 말이죠.

블루투스 장치연결 후 사용하시면 더욱 좋겠죠^^

확실히 색감도 그렇고 신형차량이 다른긴 하네요.

지니네비게이션을 실행해 봅니다.

그런데 있어야할 NAVI자리에

네비버튼이 없어요...

어떻게 실행하죠?

실행방법은 핸들리모콘의 음성인식버튼을 누리시면

변환이 됩니다.

지도화면으로 말이죠.

내비게이션이 정상동작하는지 확인을 해야겠죠.

터치패널도 정상인지도 확인해주고요.

간혹 터치패널이 문제가 있는경우가 있으니

점검에 또 점검을 합니다.

블랙아웃증상이외의 증상도 확인을 해야한답니다.

네비게이션 또한 최신으로 업그레이드.

마지막으로 후방카메라 동작을 테스트하면

벤츠E220 모니터 블랙아웃 증상 수리로 해결되었답니다.

PCB교체도 좋지만 저렴하게 수리해도 괜찮습니다.

#벤츠모니터수리 #벤츠전문수리 #벤츠E220모니터 #모니터블랙아웃

#W212후기형모니터먹통 #W212내비먹통 #blackout

☆벤츠 A45AMG 모니터가 안켜지네요.☆

차량 : 벤츠 A클래스 A45

모델 : 한국형네비게이션, NTG-4500AB

증상 : 모니터블랙아웃,먹통,커맨더정상(소리나옴)

안녕하세요.

수입차오디오수리 전문업체입니다.

수리만 전문적으로 하는 수리업체입니다.

벤츠A클래스차량의 상단돌출형 네비게이션이구요.

지니맵이 들어가있습니다.

어느순간 갑자기 안켜지네요.

오디오소리는 나오구요.

어떤증상인가요?

서비스센터가니 모니터교환해야된답니다.

비용은 70-80생각하라구요.

그래서 수리업체를 찾아

보드수리하기로 결정하였습니다.

진정한 A45AMG^^

2015년식의 차량이구요.

한국형네비게이션이구요.

카네비컴에서 평택항에서 넣은거 같아요.

이렇게 불량나는제품을 말이에요. ㅋㅋ

모니터가 고장이니 탈거를 진행합니다.

숨어있는 피스2개만 빼시고 모니터를 올려 빼시면 됩니다.

중고차구입했는데 수리내역이 있다네요..헐

첫번째도 아닌 두번째 고장이라니요.

암호인가요. SDX라고 쓰여져있네요.

아마도 SD인식이 안된다는거같죠???

PCB를 요상하게 생긴 BGA장비라는걸 써야

수리가 가능하다네요.

모니터가 없으니 볼품이 없어요.ㅋㅋ

생각해서 디자인했을껀데요. 생각있는사람들이요.

제가 멀 알겠어요.ㅋㅋ

이뿌면 타고 다니는거죠.

보증라벨을 붙혀주네요.

내비게이션을 준비중입니다.

드디어 부팅이 시작되고 있습니다.

너 왜 안나온거니? 역시 수리하니 나오네요. 거짓말처럼요.

벤츠오디오의 화면도 나오구요.

라디오가 먼 채널인지도 모르고 듣고 다녔는데 말이죠.

다른 부가기능들도 표시가 되더라구요.

라디오기능,CD기능,USB,블루투스기능까지

안되는거 없이 잘 동작합니다.

지니네비게이션이 들어간 벤츠 모니터 수리는 이렇게 하시면 됩니다.

수리전문업체에서 말이죠.^^

통합검색도 해보구요.

터치패널상태와 SD메모리카드점검에 들어갑니다.

업그레이드를 최신으로 진행하였습니다.

스마트폰이 있지만

내비게이션은 꼭 필요한거 같아요.

전화오면 영 불편한게 아니에요.

GPS상태도 점검했는데 문제없습니다.

현위치도 지도에 표시가 되구요.

제일 불편했던 후방카메라까지 해결이 되었습니다.

수리가 잘된거 같아 다행이네요.

멀리 아산에서 왔는데 말이죠.

#네비수리점 #벤츠내비수리점 #벤츠모니터먹통 #벤츠한국형네비게이션

#교환말고수리하세요. #믿을만한수리점

☆벤츠 네비게이션 블랙아웃 증상 해결☆

차량 : 벤츠 E클래스 W212후기형

모델 : 한국형네비게이션(NTG-4500)

증상 : 블랙아웃,화면먹통,전원불량

안녕하세요.

수입차오디오수리 전문업체입니다.

벤츠 한국형 내비게이션의 경우 불량이

많이 발생하는데요.

벤츠COMAND의 동작 및 소리에는 문제가 없는데

화면이 들어오지 않는증상 - 블랙아웃증상을

호소하시는분들이 많습니다.

이제품은 국내에 수입되어 카네비컴이라는

회사에서 납품한 순정형네비게이션으로

지니내비게이션이 들어간 한국형제품입니다.

그래서 그런지는 몰라도 불량률이 많이

발생하고 있습니다.

모니터고장일경우

순정커맨더의 정보도 못보고

후방카메라의 영상도 볼수가 없어

불편할수밖에 없습니다.

벤츠 E클래스 세단차량이 입고되었습니다.

2014년식차량이구요.

고장증상은 모니터 블랙아웃입니다.

소리 및 커맨더 동작에는 전혀 문제없고

단순 모니터만 먹통입니다.

NTG-4500CE모델이 들어간 제품이구요.

수리를 위한 탈거를 진행합니다.

수리전용 장비를 이용해

수리를 진행하구요.

보증라벨을 붙혀주면 끝입니다.

커넥터들을 원상복귀시킨 후

테스트를 진행합니다.

벤츠로고가 보입니다.

내비게이션이 실행되는지 확인중입니다.

지니3D맵이 탑재된 제품이구요.

터치 및 다른부분에도 문제가 없는지

체크합니다.

지도화면입니다.

모니터고장으로 네비게이션을 거치로 사용하고 계셨습니다.

네비게이션의 GPS는 아직 활성화가 안되었지만,

나가면 바로 잡히게되어있습니다.

GPS안테나의 문제가 없다면 말이죠.

최신 GPS안테나가 안잡히는 현상이 발생하였습니다.

벤츠차량은 아니구요.

구형단말기. 구형GPS모듈이 들어간제품에서 발생합니다.

이같은경우는 GPS의 교환밖에는 해결방법이 없습니다.

검색도 진행해보구요.

순정커맨더의 정보도 정상으로 올라오는지 확인합니다.

라디오화면도 정상으로 표현되고 있습니다.

순정화면도 이제나오니

어떤방송이 나오는지, 내가 대체 멀 듣고 있는건지

확인이 가능하게 되었습니다. ㅜㅜ

시디같은경우도 몇번트랙을 듣고 있는지요.

마지막으로 제일 필요한

후방카메라 입니다.

동작을 잘 되고 있습니다.

그치만 화질이 에러네요.ㅋㅋㅋ

카메라의 렌즈가 곧 운명을 달리하실것 같습니다.

#벤츠네비게이션수리 #벤츠E클래스블랙아웃 #벤츠모니터블랙아웃

#지니네비게이션GPS #GPS수신안됨 #NTG-4500CE수리

☆벤츠 지니네비게이션 고장 수리해 사용하세요.☆

차량 : BENZ E-class W212 2013년식

모델 : 카네비컴사의 NTG-4500CE(PDI모델)

증상 : 모니터안켜짐(블랙아웃),먹통,사운드정상

안녕하세요.

수입차오디오수리 전문업체 카스토리입니다.

벤츠E클라스 차량이 네비게이션 블랙아웃증상으로

입고되었습니다.

흔하디흔한 증상으로 대다수의 모니터에서

발생한다고 보시면 될정도로

고장이 발생합니다.

원인은 모니터의 PCB의 특정부품의 문제입니다.

그외 다른불량도 발생합니다.

C클라스,E클라스차량에 많이 설치된

NTG-4500모델입니다.

"MB BENZ"

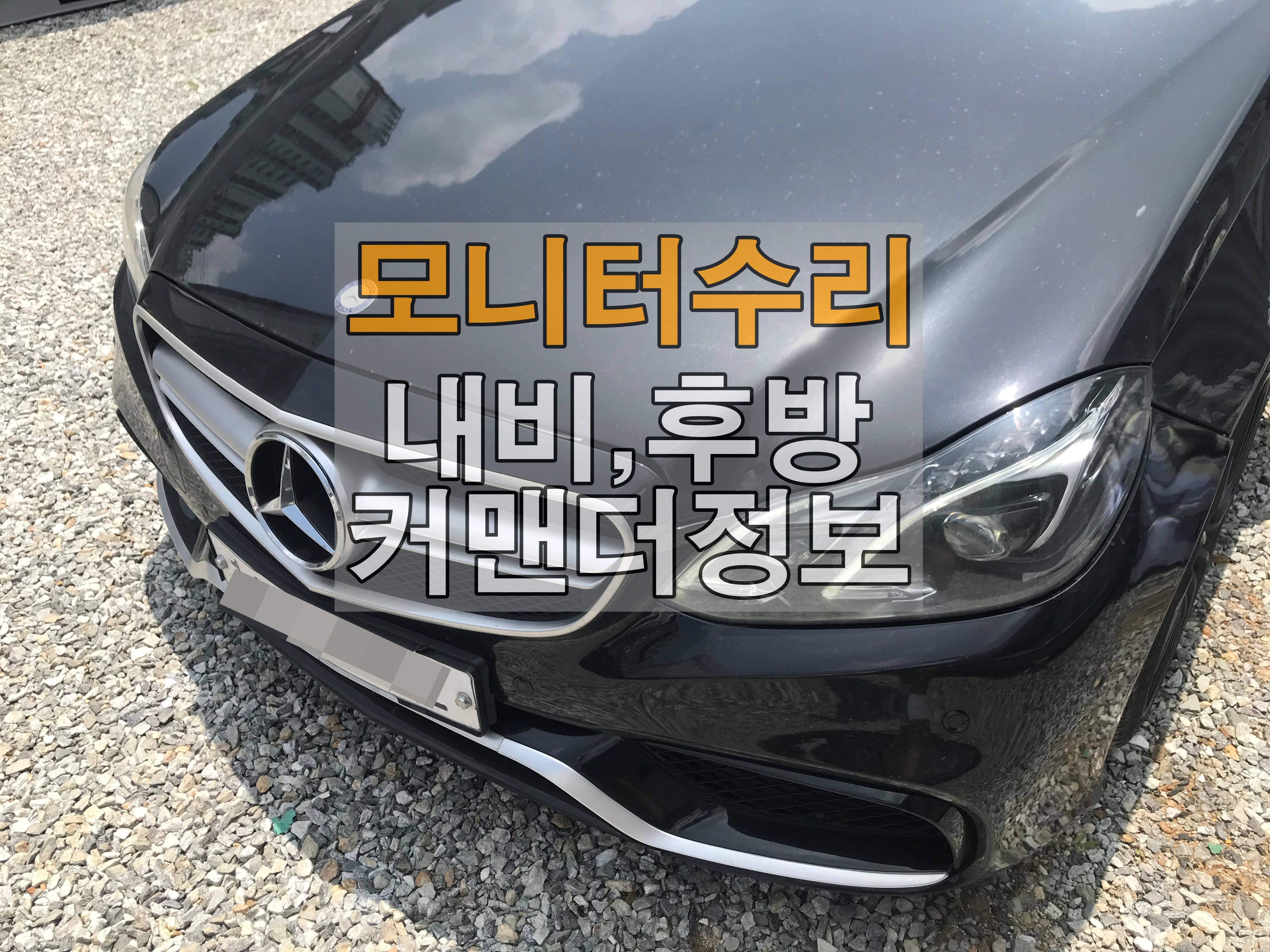

 벤츠E220모델이네요.

이차량에는 어떤제품이 들어가있는지 확인들어감니다.

2013년식차량으로 모델체인지 시점이네요.

딱보니 "NTG-4500"이네요.

오디오는 정상동작하나

모니터가 안켜지는 증상입니다.

벤츠차량에서만 발생하는문제점은 아니구요.

증상은 확인하였으니

탈거를 진행합니다.

탈거는 드라이버하나면 끝?

너무쉬운거 아니에요.

배선이 타이트한 경우가 있습니다.

커넥터를 조심스럽게 빼주세요.

이렇게 탈거가 완성되었습니다.

저희같은 종사자가 아닌 분들이 보신다면

순정 그자체입니다.

하지만 이건 순정이 아니구요.

순정모니터는 더 탄탄한면모를 보여줍니다.

고장도 그리 많지 않습니다.

탈거한 제품을 수리를 위해

분해를 시도합니다.

수입차량은 별렌치를 많이 사용하니

준비 후 일사천리로 진행합니다.

분해 후 PCB는 수리장비로 갔습니다.

어디있는지 찾으셔도 없어요.

수리중에 택배로 NTG-4500AB모델이 들어왔습니다.

정비업체에서 보내주신제품이며,

차량이 머더라,,, 지마겐?

G클라스차량에 설치된 기종입니다.

AB와 CE가 다른점은 AB제품이 신형이기도 하구요.

상단돌출형으로 만들어진 기종입니다.

장시간 수리가 완료되면(20~30분)

다시 장착을 진행합니다.

워런티라벨을 붙혀주면 제품은 더이상

뜯을수 없습니다.

Mercedes-Benz 줄여서 MB라고 부르기도 합니다.

벤츠로고와함께 부팅이 이뤄지고 있습니다.

너무 반갑습니다.

이제햐 정상동작하다니

수리할만 하죠?

수리해 사용하셔야 되는 첫번째 이유는

벤츠순정커맨드의 오디오정보를 보실수가 없습니다.

오디오는 정상동작하나, 모니터가 먹통이면 아무것도 안보이시겠죠,

또한 블루투스기능 및 멀티미디어기능사용에도

문제점이 있습니다.

두번째로 중요한?

네비게이션 구동을 하실수 없습니다.

스마트한 세상에 스마트폰을 사용하면

되겠지만, 스마트폰의 한계가 있듯이

내비게이션은 꼭 필요합니다.

지니네비게이션이 정상동작하고 있습니다.

통합검색을 통해

터치상태도 확인해 줍니다.

세번째도 중요한 후방카메라입니다.

아니, 네비게이션,오디오정보보다 제일중요합니다.

국내에도 빨리 후방카메라 의무장착을 기원합니다.

몇해전 어린이집차량이 어린아이를 치어 사망케한 사건이 있는데요.

후방카메라만 정상적으로 설치되어 있어도 확인이 가능한 부분이였습니다.

후진주차 및 안전을 위해 꼭 필요하다고 생각합니다.

지니네비게이션 또한 정상구동되는지까지

확인해야 합니다.

수리반,점검반입니다.

GPS수신상태 양호입니다.

이상 벤츠네비게이션 블랙아웃증상 해결 포스팅이였습니다.

안전운행하세요.

#벤츠오디오수리 #벤츠모니터먹통 #벤츠블랙아웃 #LCD블랙아웃

#네비게이션블랙아웃 #카네비컴블랙아웃 #네비수리센터

영업시간

AM 10:00 ~ PM 20:00

☆벤츠모니터가 이상동작을 보이네요. 깜밖거림,네비안됨☆

차량 : BENZ CLA200

모델 : 한국형네비게이션 NTG-4500AB

증상 : 화면깜밖임,지도실행(활성화)안됨

안녕하세요.

수입차오디오수리 전문업체 카스토리입니다.

모니터수리 BGA장비로 정밀,정확하게 하자

벤츠차량이 모니터이상증상으로 문의주셨습니다.

화면깜박거림과 지도실행이 안된다는겁니다.

모니터가 올라와있는

카네비컴의 NTG-4500AB모델은

다양한 증상으로 고장이 발생합니다.

NTG-4500CE의 경우 블랙아웃증상이 많다면

AB모델은 그렇지가 않습니다.

입고 후 정상확 진단은 필수입니다.

가견적을 드릴수 있지만요

벤츠 CLA200 무엇이 고장인지 살펴보겠습니다.

년식은 그리오래되지 않았습니다.

모니터가 깜박거립니다.

그리고 네비실행이 되지 않습니다.

이렇게 블랙아웃과,정상의 중간상태입니다.

이게 모니터가 불량일까요?

센터에 방문하시면 교환하자고 할것입니다.

그렇다면 무상으로 해주느냐?

말도 안돼죠. 무상으로 해줄리가 없습니다.

그러니 수리를 해야합니다.

모니터를 탈거합니다.

일반인도 쉽게 탈거가 가능하지만

그렇게 하지 마세요.

그냥오시면 논스톱으로 탈거,수리,재장착까지 해드립니다.

수리를 위해 BGA장비에 PCB를 올려 진행합니다.

수리가 완료되면

수리완료 워런티라벨을 붙혀

보증수리기간을 남겨드립니다.

이제햐 정상으로 표출되는 벤츠로고입니다.

깜밖거림이 사라졌습니다.

와우 대단합니다.

지니네비게이션도 정상실행합니다.

벤츠순정 COMAND(코만드)의 동작상태도

표시됩니다.

그동안 소리만 나고 아무것도 볼수없었던것과

비교하면 이렇게 좋을수가 없습니다.

다양한 고객을 위한 언어지원도 가능하니 참고하세요.

CD플레이어를 시도하였으나

"NO DISC"표시가 됩니다.

터치패널이 정상인지도 확인합니다.

간헐적인 오작동이 있으신분들은

터치패널 교환을 하셔야됩니다.

보정의 한계가 있으실때 연락주세요.

현대지니업그레이드는 최신으로 받아드렸습니다.

리어뷰카메라 동작상태입니다.

이제야 정상동작하는 후방카메라입니다.

안전을 위해 꼭 수리해 사용하세요.

없으면 사고의 위험도 있으니까요.

#벤츠모니터수리 # 벤츠블랙아웃 #벤츠오디오수리 #벤츠CLA #한국형네비게이션

#카네비컴모니터 #벤츠한국형네비

☆벤츠 모니터 먹통(블랙아웃) 수리 후 사용하기☆

차량 : BENZ E-class E220 2014년식

모델 : 카네비컴사의 NTG-4500CE 한국형모니터

증상 : 모니터블랙아웃,커맨더 및 다른기능 이상무

안녕하세요.

수입차오디오수리 전문업체 카스토리입니다.

벤츠모니터고장은 잊을만하면

찾아오는 단골 하자입니다.

문제는 순정모니터(OEM)에서는

거의 발생하지 않지만

한국형으로 장착된 네비게이션 모니터에서는

불량이 많은편입니다.

병원에가면 아픈사람이 많죠?

저희도 그래요

동일증상으로 고장나서

오시는 분들이 많으십니다.

고장은 특정부품하자로 보입니다.

제조당시 문제인지,CPU문제인지

서비스기간이 만료되면 터진다는것이 문제입니다.

2014년식 이 차량도 서비스기간이 만료되었습니다.

E220CDI차량에는

카네비컴의 NTG-4500CE제품이 설치되어 있습니다.

커맨더오디오는 정상입니다.

보시면 화면이 문제입니다.

블랙화면으로 아무것도 보이지 않습니다.

수리를 진행하기 위해

모니터를 탈거중입니다.

탈거는 아주 쉽습니다.

문제의 제품을 분해합니다.

수리는 PCB를 하는것이니

불필요한 것들은 모두 제거합니다.

LCD와 불리도 시킵니다.

보이시는 녹색의 PCB가 문제의 보드입니다.

크게 LCD와 보드가 결합되어  동작되게 됩니다.

PCB는 BGA수리전용장비에 올려 수리를 진행합니다.

장비가격은 말씀드리면 놀랄정도이며,

수리하는곳이라고해도 이런장비가

한대씩 있는게 아니니 참고해주세요.

벤츠모니터수리는 테스트지그가 있어

수리가 잘되었는지 에이징테스트를 진행할수 있습니다.

택배로 보내주시면 테스트 후 발송이 가능합니다.

한국형내비게이션 수리가 완료되어

조립을 진행합니다.

벤츠로고와 함께 부팅이 이뤄지고 있습니다.

주의문구와 함께

이제야 모니터가 전원이 들어가고 있습니다.

내비게이션도 실행해 봅니다.

라디오도 동작시켜보구요.

다양한 언어설정이 가능한 NTG-4500CE입니다.

벤츠순정네비게이션과는 차이가 있습니다.

지니3D맵이 설치되어 있는제품으로

평생무료로 이용이 가능합니다.

그래서 넣어놓은거 같죠^^

터치동작테스트 및 검색을 진행합니다.

터치를 이상이 없습니다.

GPS상태도 체크합니다.

건물안이라 수신률이 좋지 않지만

실외로 나가면 잘 동작합니다.

벽돌집들이 수신률이 안나오더라구요.

내비 시스템설정이 가능합니다.

다양한 설정이 가능하며, 터치보정도 가능합니다.

구형버전에서는 찾아볼수 없는

화면보정메뉴입니다.

이메뉴를 사용하시면

살작틀어져있는 터치패널 보정이 가능합니다.

참고하세요.

#NTG-4500화면보정

시스템정보를 보면 사용하시는 제품의

모델명을 정확히 알려줍니다.

리어뷰카메라(후방카메라)도 정상동작합니다.

화면이 블랙아웃일경우

후방카메라도 안되는 불편함이 있으니

꼭 수리해 사용하세요.

PCB교체로 낭비하지 마세요.

☆벤츠모니터 블랙아웃 먹통증상 수리해 사용하기☆

차량 : MB W212 벤츠 E클래스

모델 : 순정모니터 NTG-4500CE

증상 : 모니터 블랙아웃,먹통(오디오동작함,화면이 고장)

안녕하세요.

수입차 네비게이션 수리전문업체 카스토리입니다.

수입차량의 경우 수리하는곳도 많치 않고

어디를 방문해야 할지,

바가지는 쓰지 않을지

걱정이 되실텐데요.

수입차량의 경우

서비스기간이 만료되면

부르는게 값이긴 합니다.

정식센터에 방문해 수리비용은

안내받으려고 해도

진단비용을 청구하기 일상입니다.

진단을 통해 수리를 진행한다해도

수리보다는 교환으로

처리를 하고 있어

그 비용은 고스란히

차량 오너분들께 돌아갈수 밖에 없습니다.

모니터가 고장이 나도 마찬가지입니다.

일단 순정으로 설치되어 있기에

벤츠서비스센터를 방문해

물어보시게 됩니다.

하지만 네비게이션은 정식센터에서는

수리는 하지 않는다는 사실이죠.

네비게이션 지정서비스센터로

안내받으실거에요.

그곳에 방문해 수리비용은

물어보시면

수리가 아닌 PCB교체로 50~60만원정도

안내를 받으실수 있습니다.

그러나 저희업체에 방문하시면

PCB를 수리해 교체의 절반금액에

수리가 가능하게 됩니다.

수리시간도 교환과 비슷한

1시간정도 수리가 완료되구요.

모니터 블랙아웃이 발생하시면

어떻게 하시겠어요?

선택을 제가 해드릴수 없지만

저라면 교환보다는 수리를 선택해 사용하실것

같습니다.

그럼 고장증상 확인후

수리과정을 살펴보겠습니다.

벤츠 E220입니다.

2014년식차량으로 카네비컴네비게이션이

설치되어 있습니다.

네비게이션본체가 블랙아웃으로

아무것도 동작하지 않습니다.

단, 오디오소리 및 컨트롤에는

지장이 없습니다.

보드수리를 진행하기 위해

탈거를 후 분해를 진행합니다.

여기까지는 일반적으로 누구든 가능합니다.

이것이 수리장비입니다.

고가의 장비를 PCB하나 수리하자고

구입할순 없잖아요.

수리를 전문으로 해야 구입해 사용할수 있습니다.

그렇다고 수리하는곳이 이장비를

다 가지고 있지는 않습니다.

참고하세요.

수리가 완료되었습니다.

워런티라벨을 붙혀주면 끝입니다.

아니네요.

조립 후 테스트과정이 남았습니다.

벤츠로고와 함께

부팅이 이뤄집니다.

수리 아주 잘 된것 같습니다.

네비버튼도

정상적으로 동작합니다.

블랙아웃증상에는

네비버튼을 아무리 눌러도 반응이 없습니다.

BMW에는 아이드라이브가 있다면

벤츠의 커맨더컨트롤러입니다.

네비게이션도 정상동작합니다.

후방카메라도  잘 동작합니다.

불편하셨을텐데요. 고생많으셨습니다.

#벤츠내비게이션고장 #벤츠블랙아웃 #BENZ오디오수리
