☆안성 벤츠e클래스 고질적인 모니터먹통도 한방에 해결해요.☆

#벤츠 모니터 고장

---

차량 : 벤츠 E클래스 E220 14년식

모델 : 현대모비스 NTG-4500CE, 지니내비게이션

E클래스 고장증상 : 화면먹통, COMAND정보 확인 불가

내비게이션먹통, 후방카메라 먹통

---

안녕하세요.

벤츠 카디바이스 오디오 및 모니터

수리전문업체 카스토리입니다.



벤츠차량의 흔한(고질적) 고장증상 중 하나인

모니터 블랙아웃(먹통) 증상이 발생합니다.



흔한 고장이라고 아무 곳에서나 수리할 수 없습니다.

정식부품을 교환해 주는 업체를 찾아

메인보드 수리를 의뢰하세요.



"NTG-4500CE" 모델에 대해 알아봐야 합니다.

어디서 판매하고, 생산했는지 말이죠.

벤츠라고 벤츠에서 만든 것이 아닙니다.

현대모비스에서 생산, 카네비컴이라는 PDI업체에서

일괄적으로 순정형 내비게이션으로 판매된 제품입니다.

순정 지니맵 내비게이션입니다.



모니터고장은 왜 일어나는 것일까?

원인을 알면 수리가 가능하답니다.

1. 모니터불량

2. 인터페이스 불량

3. COMAND 오디오 불량

등으로 나타날 수 있습니다.

첫 번째 불량이 제일 많다고 보시면 됩니다.

그렇다고 어디서나 수리가 가능한 거 아니죠.

전문 수리 업체가 따로 있는 겁니다.



육안으로 확인이 가능한 부분부터 체크합니다.

1. 화면이 들어오지 않습니다.

2. 오디오는 동작하여 사운드(소리)가 나옵니다.

3. 오디오 ON/OFF를 해도 반응하지 않습니다.

내가 쓰는 내비게이션 모델이 뭘까?

고장 나기 전까지 신경도 쓰지 않았는데 말이죠.

이젠 좀 궁금합니다.

조수석 햇빛가리개를 내리니까 모델명과 시리얼이 남아있네요.

벤츠에 현대모비스제품이라니?



의심 가는 모니터를 탈거합니다.

벤츠 모니터 탈거방법은 다음과 같습니다.

첫 번째, 마감재는 손가락으로 상단을 벌려 앞으로 빼냅니다.

두 번째, 20T 별드라이버를 이용해 피스 2개를 제거합니다.

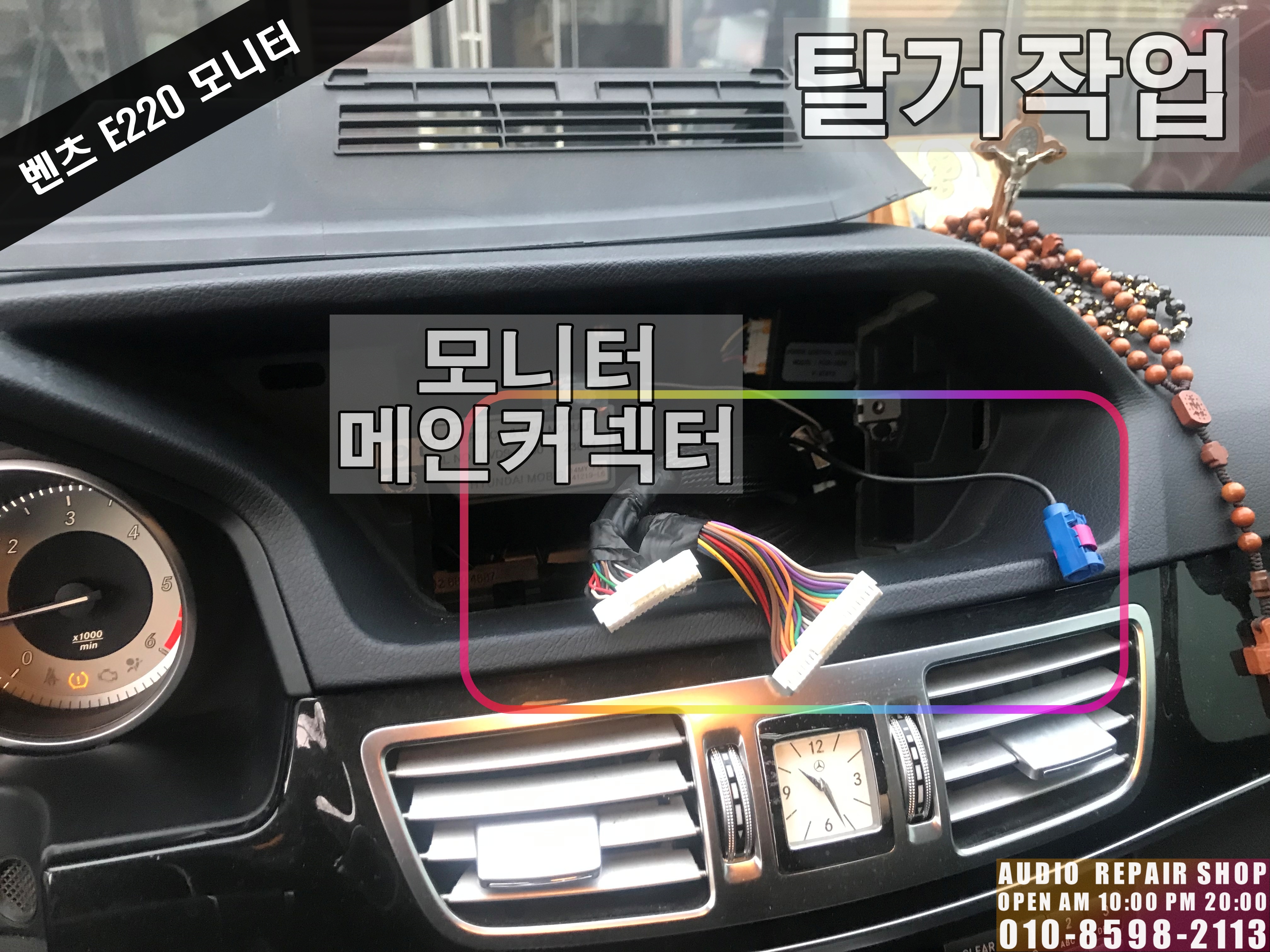

세 번째, 메인커넥터, 메모리연장선, 안테나를 제거합니다.



단순고장?

부품고장?

전원을 넣어도 반응하지 않습니다.

2차 고장증상 확인해 블랙아웃증상을 확인했으니

모니터 불량이 확실해졌습니다.

본체에서도 모델명 확인이 가능한데요.

14MY-R2제품으로 확인됩니다.

벤츠모니터는 R1, R2제품으로 구분된다고 보시면 됩니다.



본체를 분해해서 PCB만 제거합니다.

고장 난 부품은 확인되었으니

BGA장비를 이용해 고장난 부품은 제거됩니다.

정식부품(신품 CPU)을 새롭게 이식합니다.

이 부분이 다른 업체와 다른 부분입니다.

교체될 부품이 교환이 된다는 것이죠.

그래야 잔고장 없이 오래 사용할 수 있습니다.

부품교환이 답이다.

"신품칩셋 교환업체 카스토리"



수리실에서 전원을 넣어 증상확인합니다.

블랙아웃에서 -> 전원이 켜지는 단계에 진입합니다.



메모리카드인식이 되지 않았습니다.

메인화면까지 넘어간 후 터치상태까지 점검합니다.

모든 기능이 이상 없이 동작합니다.



차량에 설치합니다.

메르세데스-벤츠 로고와 함께 부팅이 시작됩니다.



오디오(라디오)의 정보가 표시되고 있습니다.



센터패시아 중앙에 있는 시계가 맞지 않아

세팅을 도와드렸습니다.

시간세팅은 모니터가 정상일 때 가능합니다.



벤츠 커맨더 정보는 물론이며

지니내비게이션과 순정후방카메라 기능까지

문제가 없다면 모니터 메인보드수리가 정상적으로

진행되었다는 걸 뜻합니다.



벤츠 E클래스가 주차라인이 있었던가?

추가적으로 주차라인을 넣기 위해 인터페이스를

넣은 것 같습니다.

벤츠 모니터 블랙아웃(먹통) 증상 수리 방법은?

고장증상확인 후 제품탈거 그리고 메인보드 PCB를 수리합니다.

이 모든 작업은 한 시간 정도면 탈거부터 수리까지 가능합니다.
