차량 : 벤츠 E클래스 E220 2015
모델 : 순정 지니맵 모니터, NTG-4500CE R2
증상 : 내비전원안켜짐, 모니터불량, 후방불량
(단, 오디오 소리정상)
안녕하세요.
벤츠 카디바이스 멀티미디어
수리전문업체 카스토리입니다.
벤츠차량의 고질적인 불량
바로 모니터불량으로 꼽을수 있습니다.
모니터가 어떻게 안되느냐?
화면이 일단 안보이기에
이게 오디오가 문제인지
모니터가 문제인지
확인이 어렵습니다.
그럴때, 핸들리콘을 이용하거나,
COMAND의 노브를 이용해
사운드를 높여 라디오소리라도
구동이 되는지 확인합니다.
이때, 소리가 나오는데, 화면만 안나온다?
그렇다면, 순정모니터의 메인보드 불량입니다.
증상은 이렇습니다.
벤츠E클래스 차량이고요.
모니터가 켜지지 않습니다.
바로 블랙아웃 증상입니다.
탈거 후 모니터의 전원을 체크해도
전원부는 문제없습니다.
증상을 확인하였으니
탈거를 진행합니다.
1번 제거 후 2번 제거하시면 됩니다.
그 다음은 커넥터 빼시면 되고요.

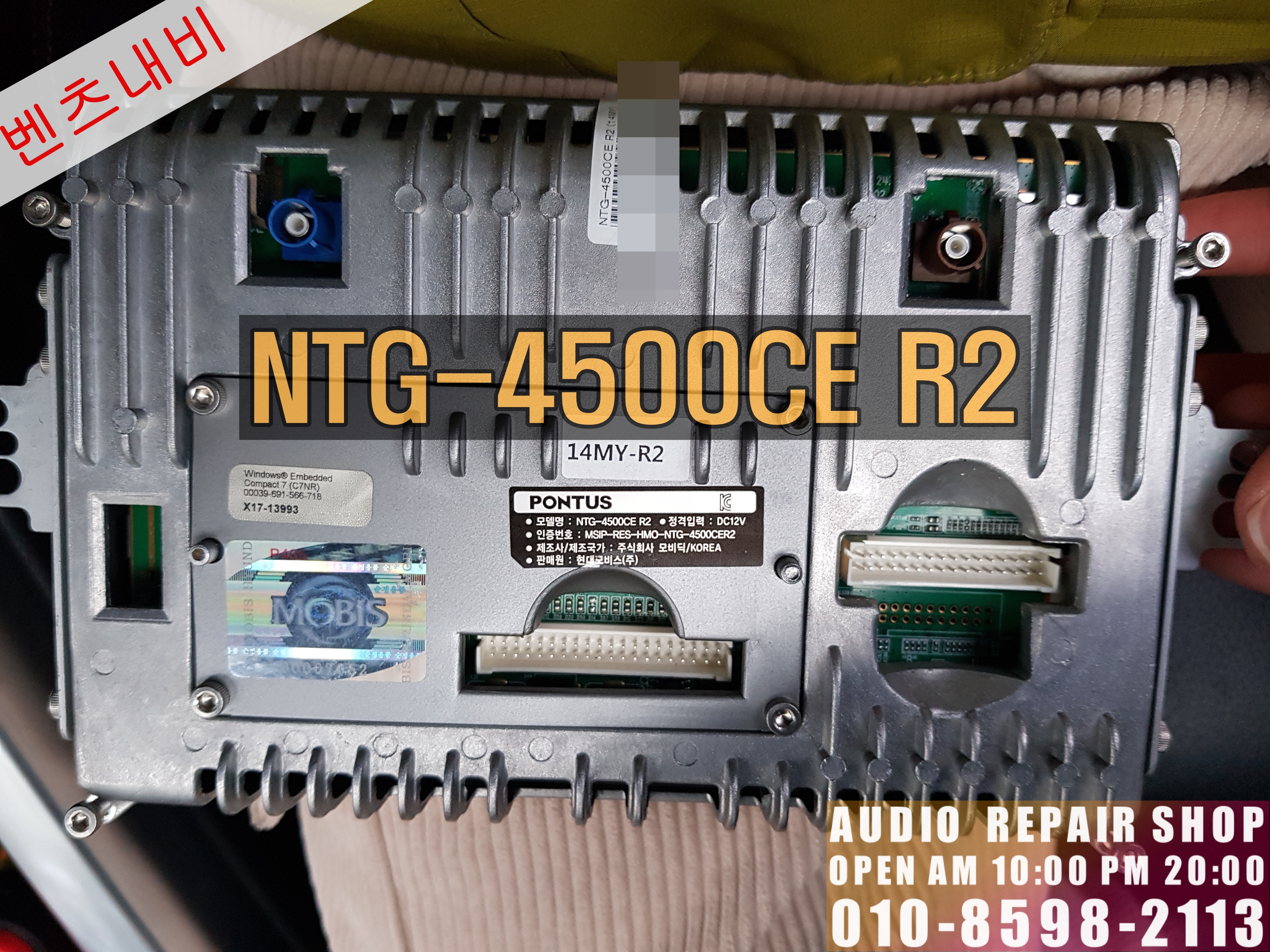

모니터만 보니 #14MY-R2 보드가
들어가 있는게 확인이 되네요.

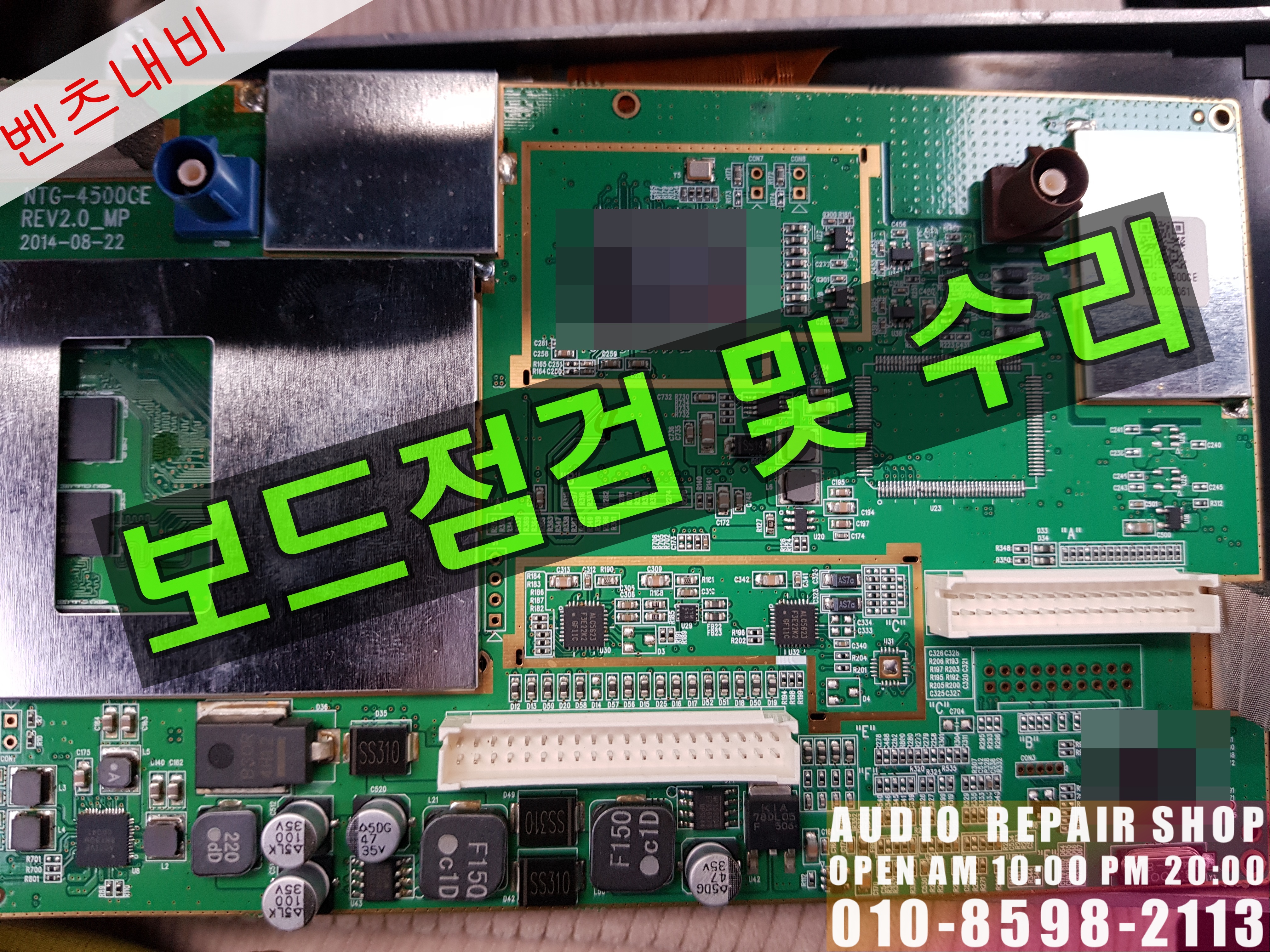

문제의 보드입니다.
이보드를 수리 후 정상사용이
가능하도록 하겠습니다.
PCB의 문제되는 #cpu칩을
제거 후 새칩으로 교환하는 작업을
진행합니다.
이작업은, #bga장비 및 노하우가
있어야 하는 기술이며,
쉽게 생각하고 덥기다가는
보드의 패턴 손실시 보드패기해야됩니다.
그러니, 전문가와 상담하세요.

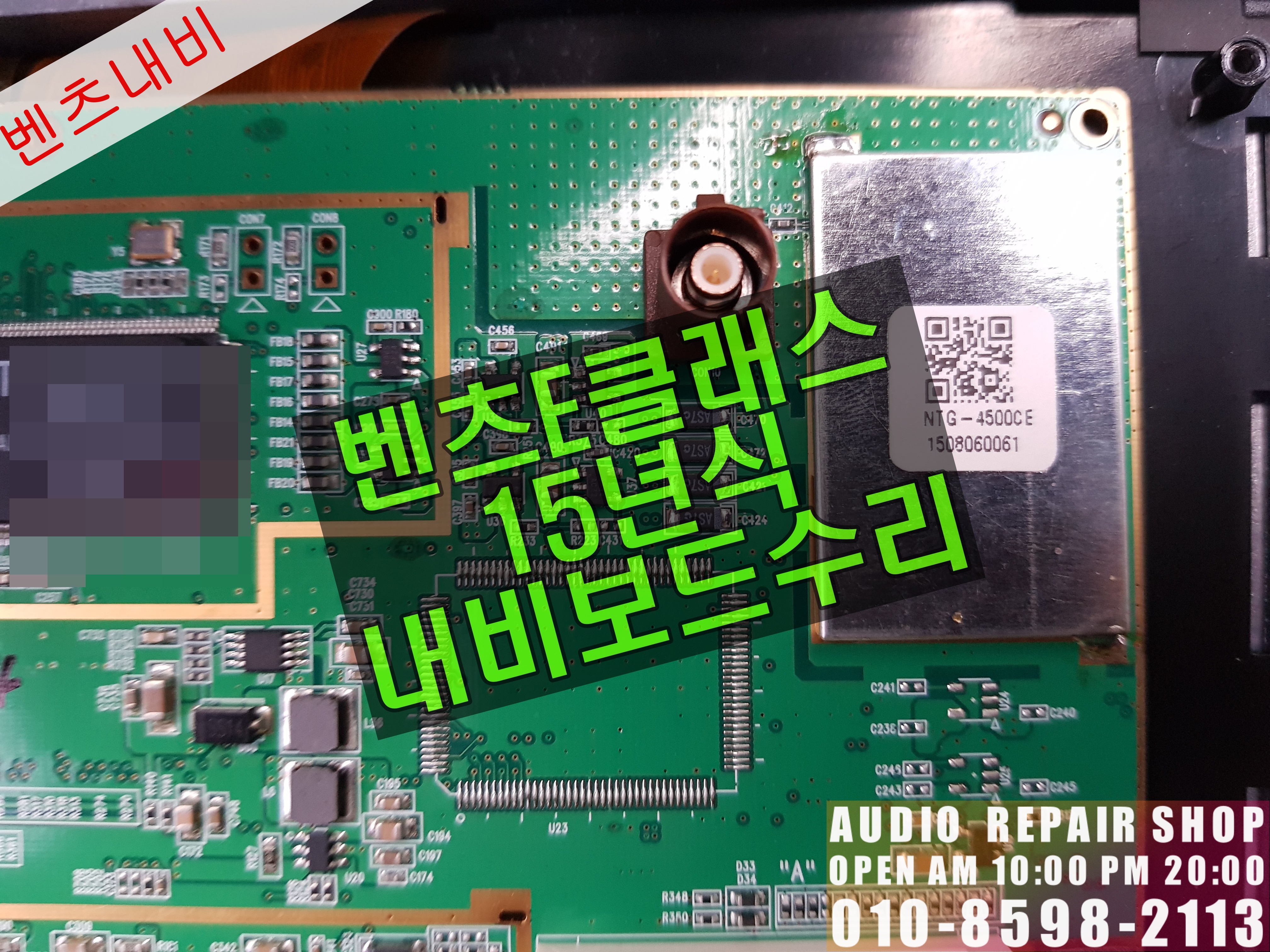

15년식 #내비보드수리를
완료하였습니다.
차량에 재장착하여
PCB의 수리상태를 점검합니다.
#벤츠COMAND의 라디오 정보가
정상적으로 나오고 있습니다.
내비게이션의 시스템정보입니다.
#NTG-4500CE모델이며, R1,R2모델로
나뉘는데, 신형은 #R2모델로 설치되어 있습니다.
혹시나,
내비게이션 사용시 터치가
밀리신다면, 설정에서, 화면보정을
진행해보세요.

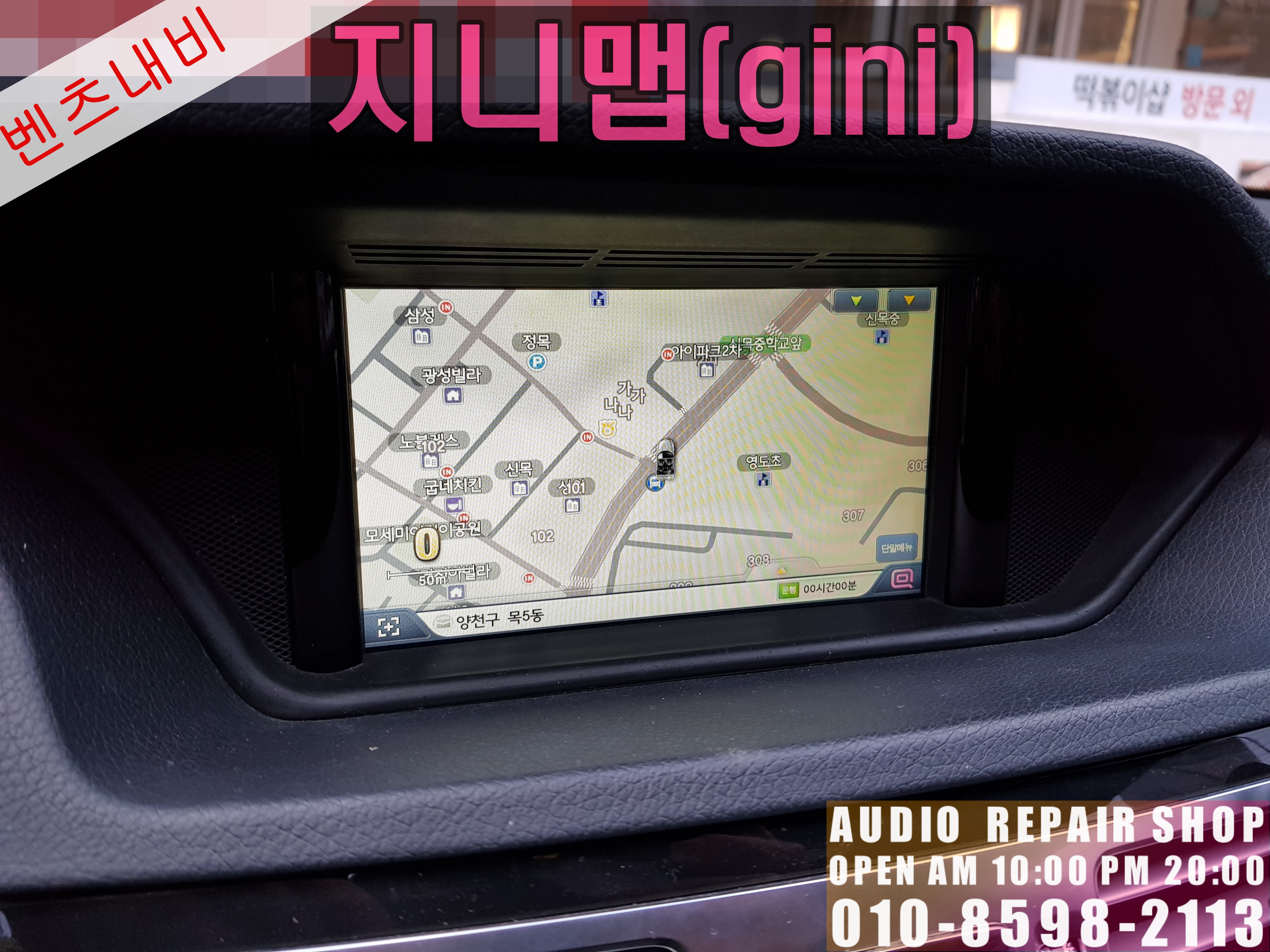

지니맵이 구동되는것을
확인할수 있습니다.
위치는 양천구 목동으로 나타나네요.

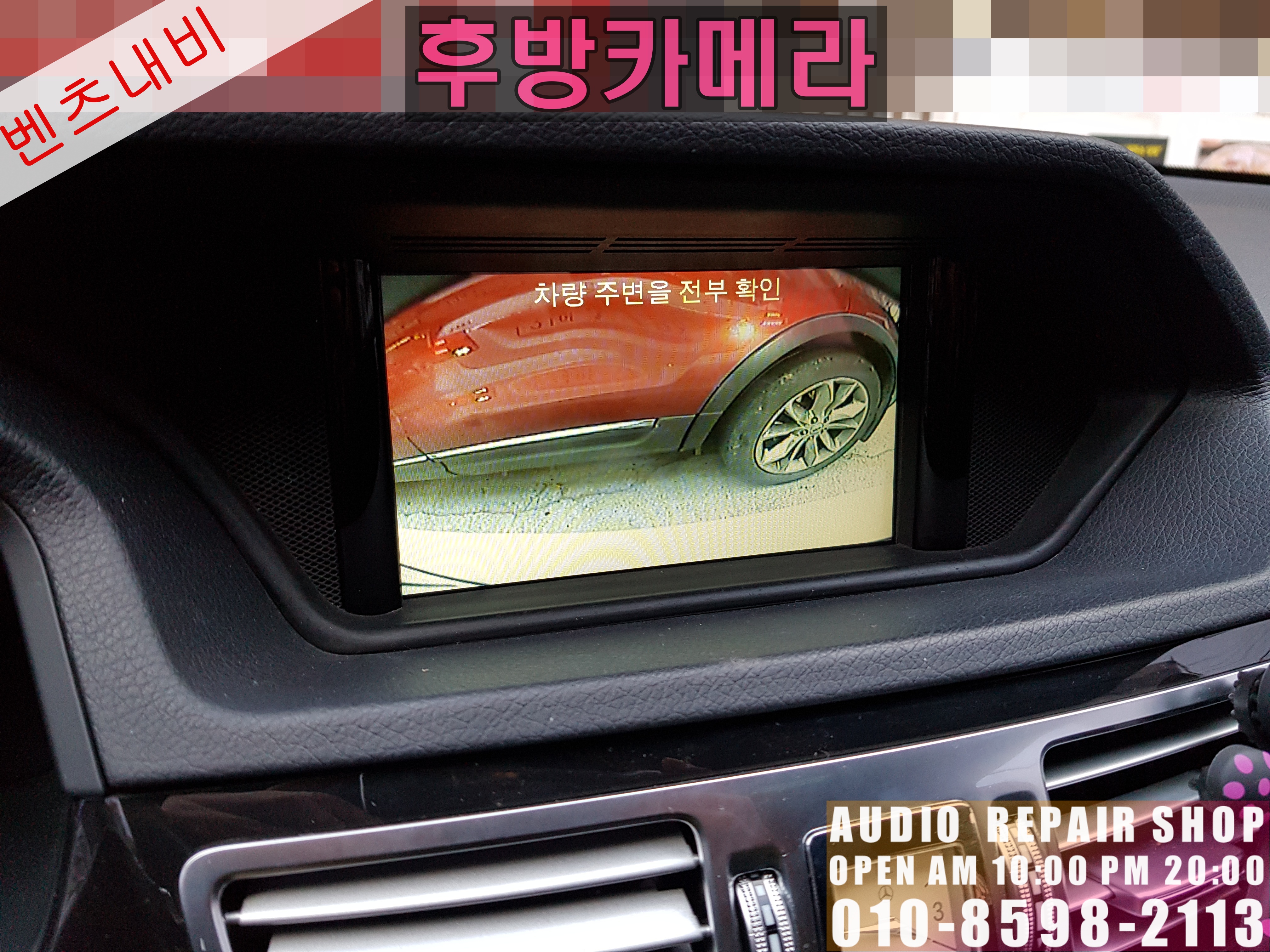

#후방카메라 동작상태입니다.
아직, 백화증상은 보이지 않으니
카메라 상태는 양호합니다.
#벤츠E클래스 #모니터수리가
완료되었습니다.
이번건은 출장수리로 진행되었으며
방문이 어려우실경우 시간조율 후 진행하실수 있습니다.
| 벤츠 순정모니터 NTG-4500CE 수리(지니맵들어가있어요.) | |
| 보드수리 | 40~50분 |
| 택배수리 | 3~4일 소요 |
| 출장수리 | 시간조율 |
