차량 : 2013 benz e-class w212

모델 : 카네비컴(모비스) 내비게이션(ntg-4500ce)

증상 : 순정모니터 먹통, 지니내비먹통, 후방카메라 안됨.

(단, COMAND(오디오)는 컨트롤 가능)

안녕하세요.

벤츠 모니터 수리전문업체

카스토리 수리마스터입니다.

벤츠 E클래스 차량으로

서울 반포의 업체에서 수리 의뢰하셨어요.

다음과 같은 증상이시면 수리 후 사용하세요.

1. 모니터가 안 나온다.

2. 후방카메라가 안 나온다.

3. 내비게이션(지니)도 동작하지 않는다.

단, 오디오 소리는 정상으로 나오며

컨트롤도 가능하다.

어떤 제품이 말썽인지 한번 보실까요?

다름 아닌 모비스에서 제작하여

카네비컴에서 벤츠에 납품한 PDI내비게이션이에요.

유관상으로는 순정과 차이를 보이지 않아요.

그렇다면 제품 확인 방법이 궁금하시죠.

제품확인방법

1. 조수석햇빛(선바이저)을 내려보세요.

2. 모델명 및 시리얼 확인이 되세요.

3. NTG-4500CE라고 표시되어 있죠?

(벤츠 w212 12년식 후반부터 16년식까지 들어가 있어요.)

고쳐 쓸 것인가? 모니터를 교체할 것인가?

저는 전자를 선택할 거예요.

비용절감이 최우선이죠.

탈거 후 보게 되면

현대모비스 판매원이에요.

폰터스 NTG-4500CE라고 쓰여있죠?

수리가 가능해요.

제품 탈거하면 이래요.

LCD와 분리를 해야

부품교환을 진행할 수 있어요.

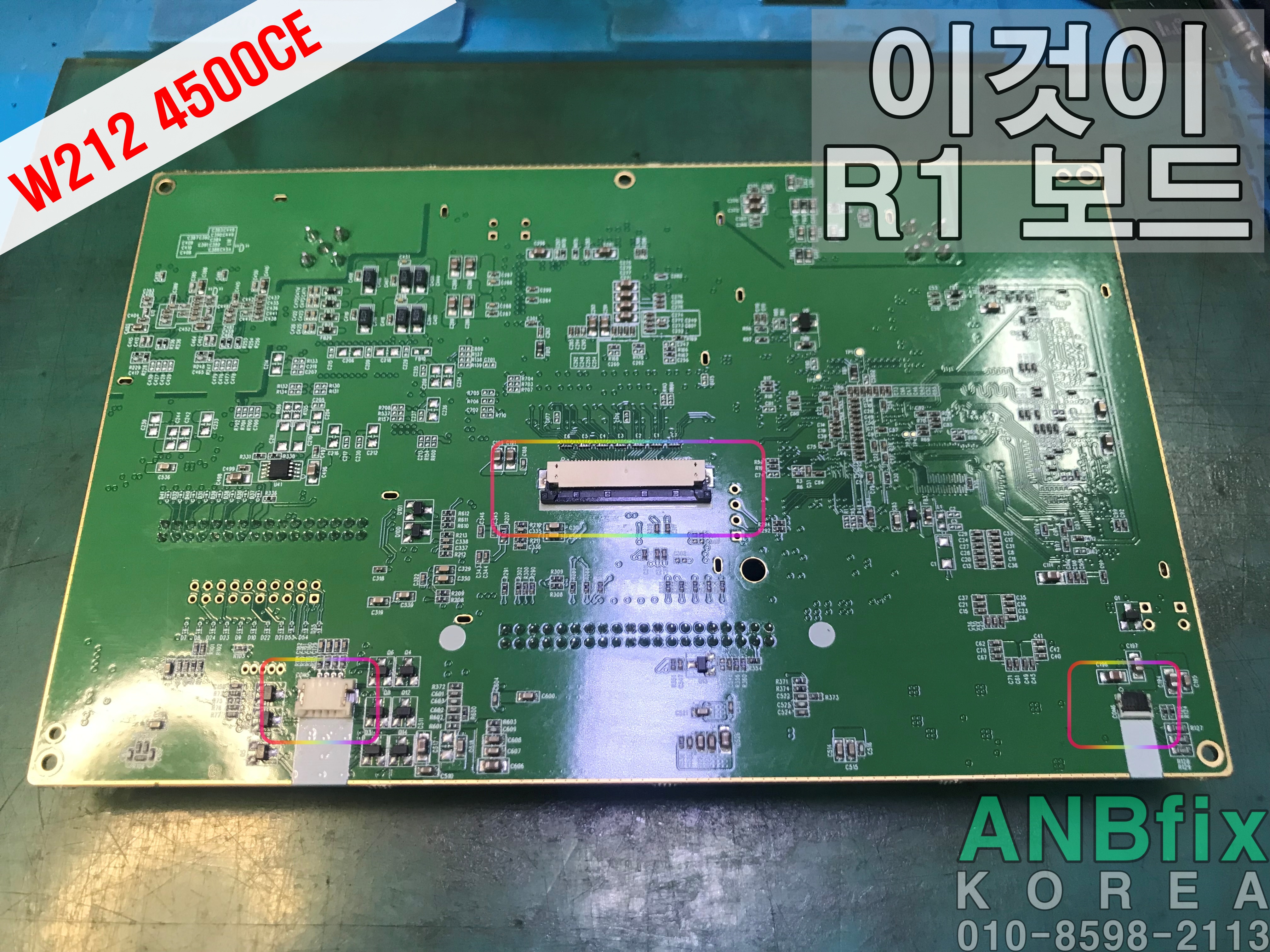

W212 전기형에는 R1보드가 주로 들어가 있고요.

W212 후기형에는 R2보드가 주로 들어가 있어요.

참고하세요.

이 차량의 R1 전기형 차량이겠죠.

그것도 19년도쯤 교체된 개선보드랍니다.

아마 이때쯤 4~50만 원대로 보드교체받으셨을 거예요.

저는 고장 난 부품만 제거 후 수리를 진행해요.

교체보단 저렴하겠죠.

임시방편수리보다 오래 쓰겠죠.

부품은 신품으로 교환했어요.

NTG-4500ce 메인보드 수리는

부품교환이 답이에요.

출장작업으로 진행된 내용이므로

개선된 보드가 탑재되어 있어요.

메인보드 교체를 진행해요.

고장보드와 CPU교체보드의 차이를 느끼시나요?

동일한 개선보드이기 때문에 느끼시지 못해요.

실드캔이 CPU를 가리고 있으니까요.

메인보드와 LCD를 결합하여

정상적으로 수리됐는지 확인해요.

메르세데스-벤츠 로고와 함께

부팅을 시작하네요.

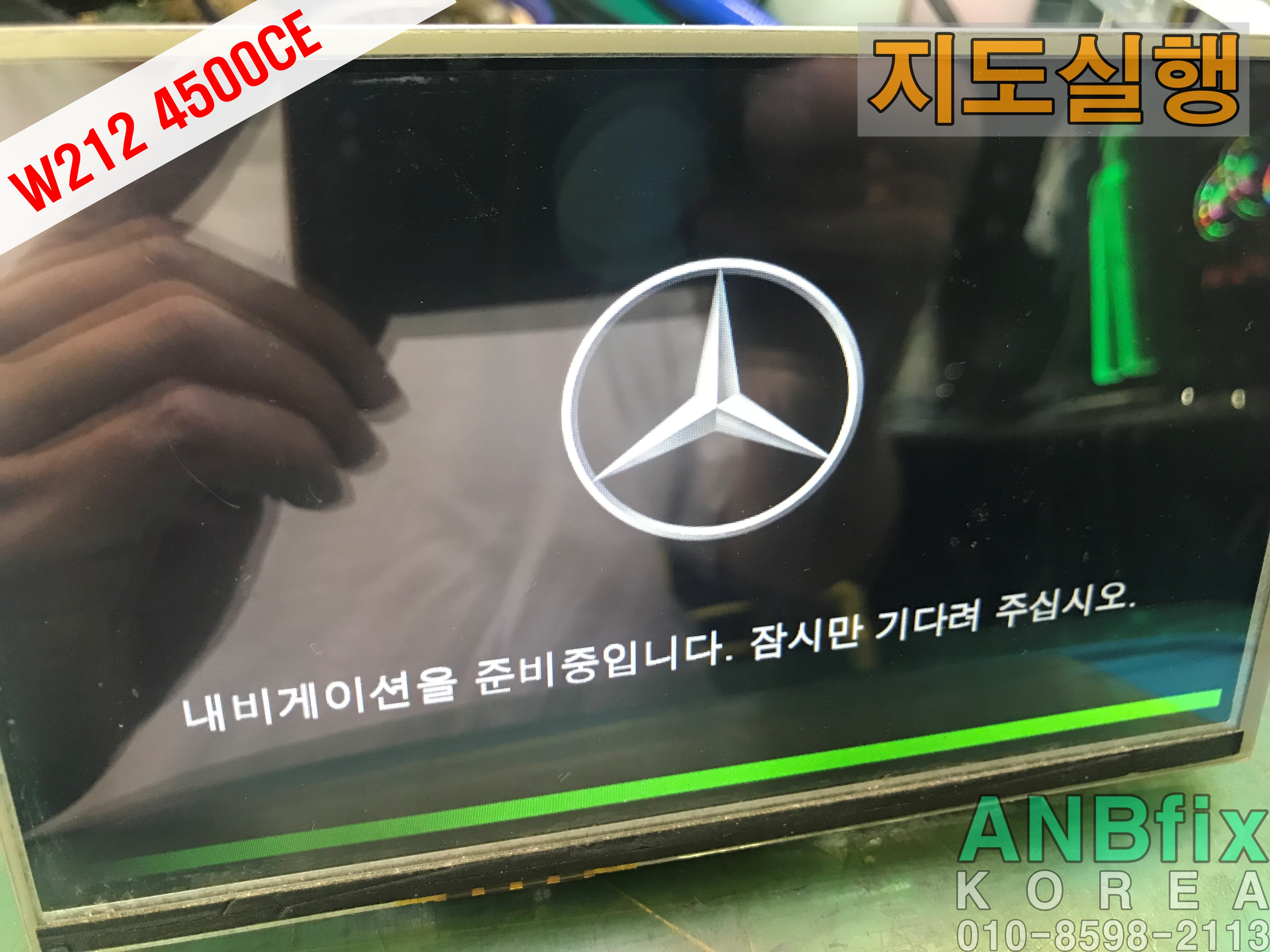

메모리카드 인식으로

내비게이션을 준비 중입니다.

잠시만 기다려 주십시오.

기다려보죠^^

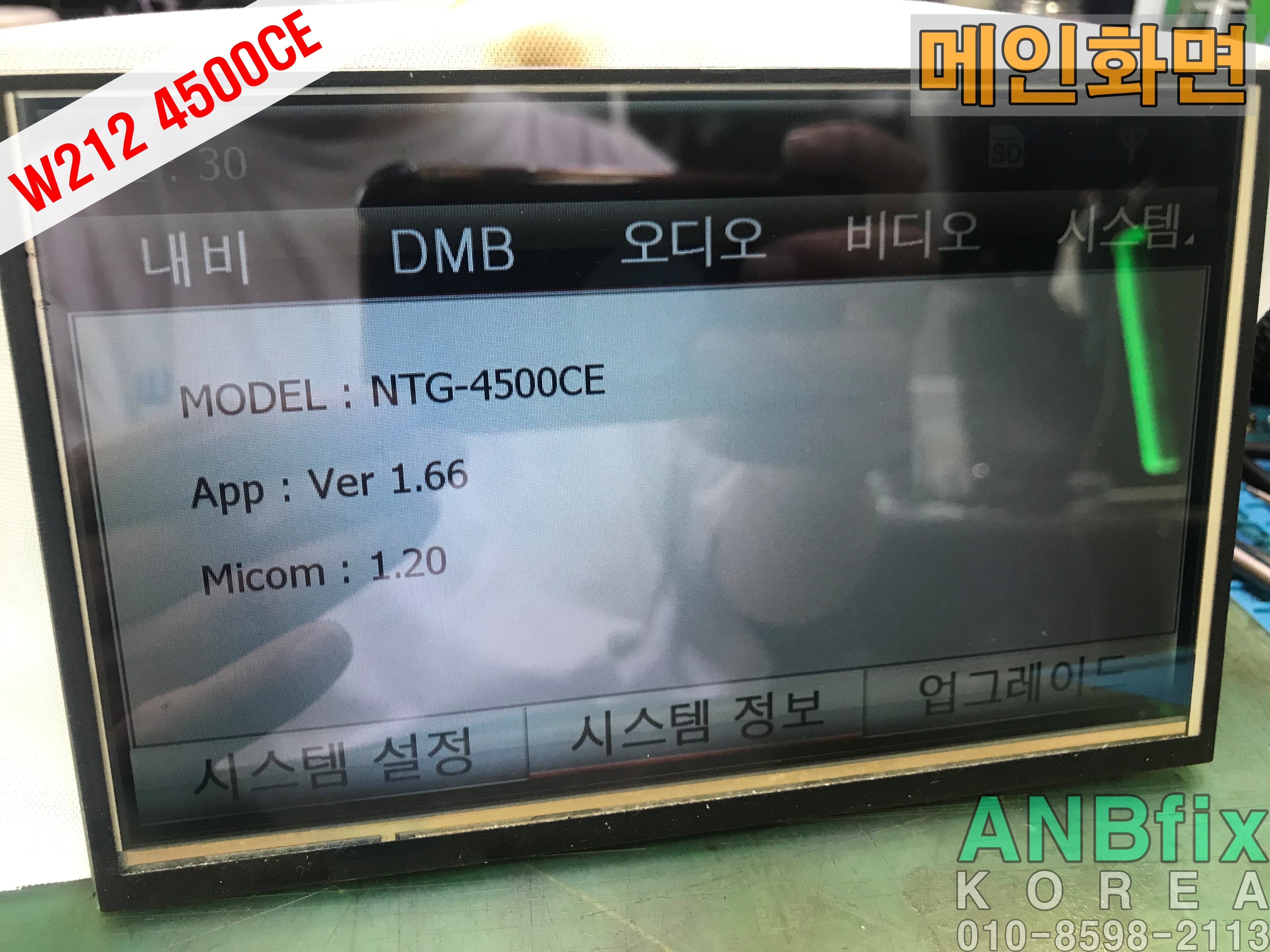

R1메인보드의 메인화면 UI입니다.

R2에서 볼 수 없는

DMB, 오디오, 비디오 기능이 있어요.

주행중은 모르겠지만, DMB시청이 가능하다는 얘기...

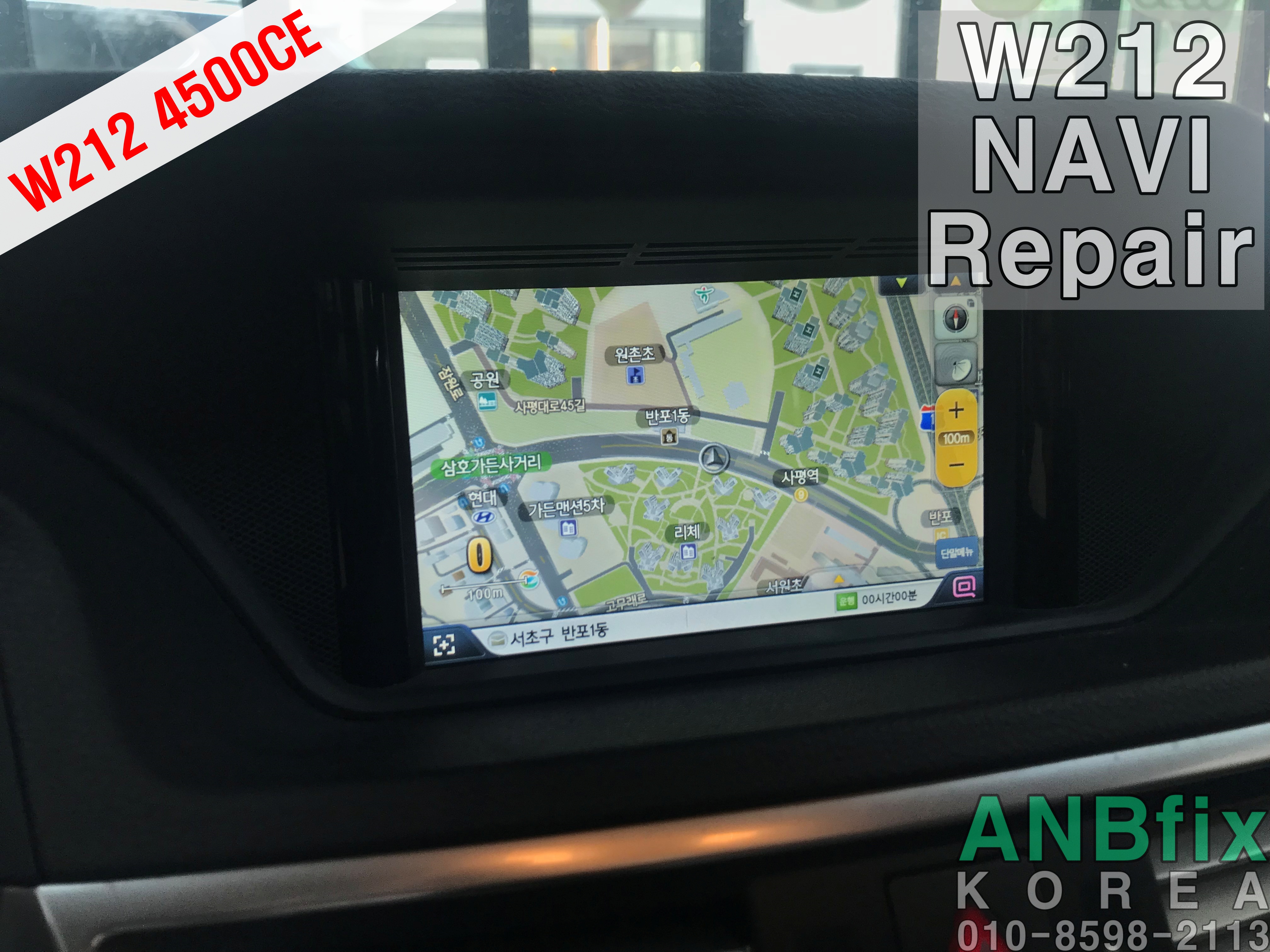

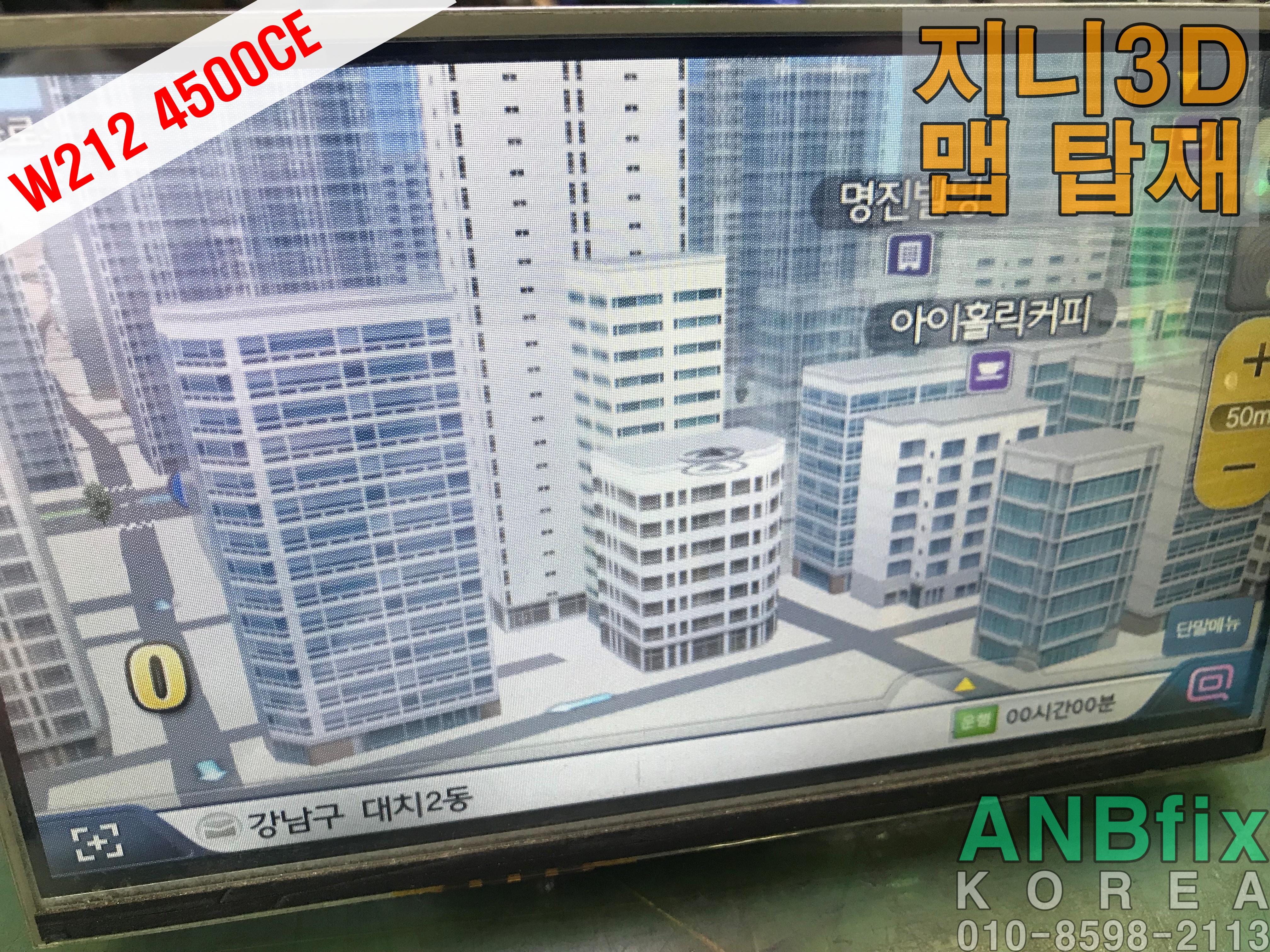

지니 3D맵의 지도화면이 나타나고 있어요.

W212차량에 조립을 진행해요.

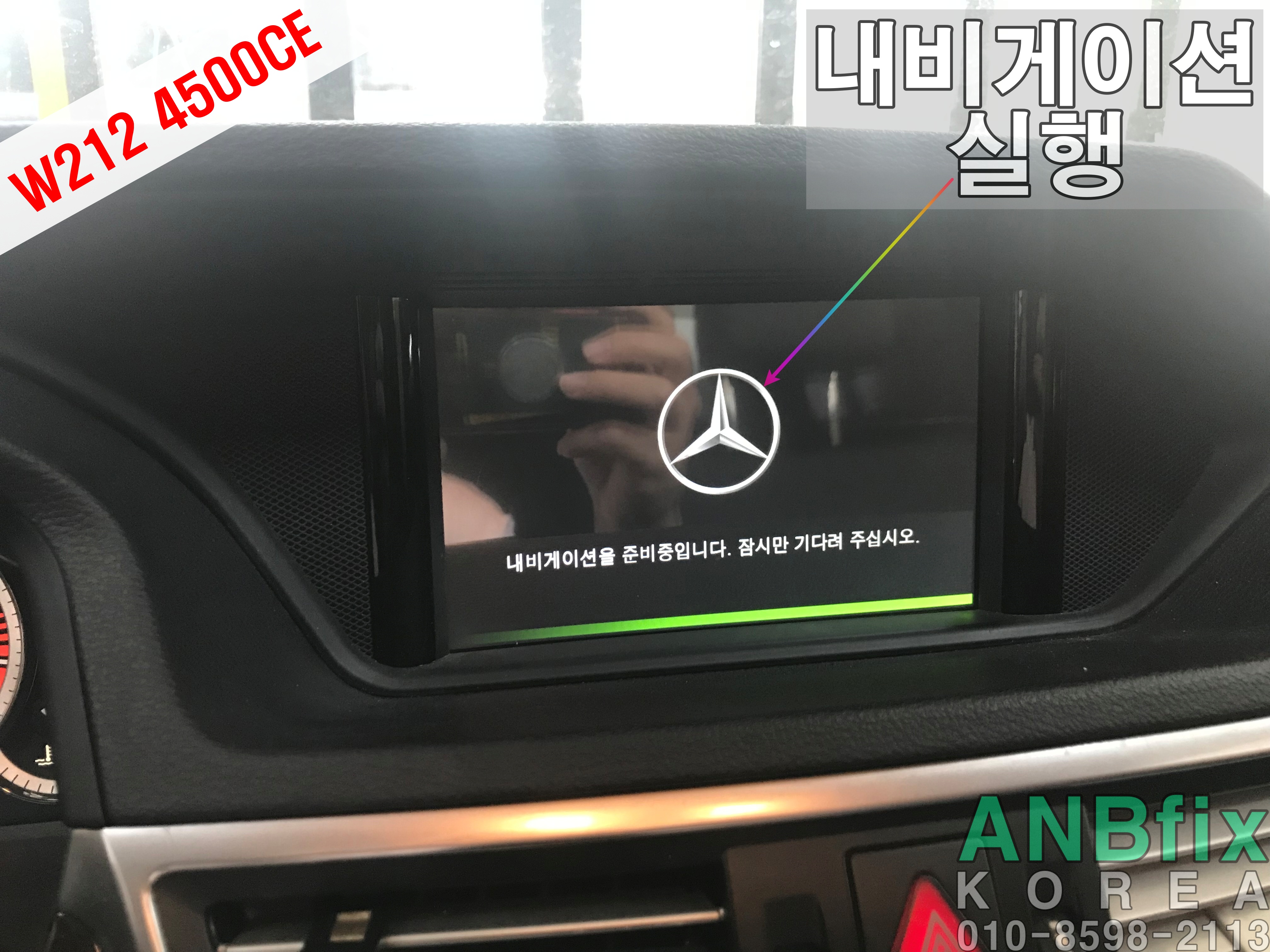

조립과 동시에 화면이 켜지고 있어요.

내비게이션 시작 중이에요.

W212 전기, 후기 모니터수리는

카스토리와 상의하세요.

FM수리, 정직한 수리

#W212지니맵 #W212내비게이션모니터

내비게이션을 그렇다 치고

순정오디오화면도 나오냐?

물론 정상으로 표현되고 있어요.

#벤츠모니터먹통 #벤츠오디오먹통

후방카메라 동작도 문제없이 나와요.

렌즈에 먼지가^^

닦으면 괜찮을 것 같아요.

간혹, 백화증상을 보이기도 하는 카메라예요.

#벤츠후방백화 #벤츠후방먹통

벤츠 내비게이션 모니터 수리는

방문 시 1시간이면 수리가 가능해요.

R1, R2, underfill(언더필) 보드도 문제없이 수리가 가능해요.

방문이 어려우시다고요?

택배수리를 요청하셔도 되고요.

지역에 따라 출장가능지역은 출장수리도 가능하세요.

차량 : 벤츠 e클래스 w212 전기형

모델 : 순정PDI 내비게이션(NTG-4500CE R1)

증상 : 모니터 블랙아웃(먹통)

(오디오 핸들리모콘 컨트롤 가능, 사운드정상)

안녕하세요.

벤츠 카디바이스 서비스센터

모니터, 내비게이션 수리전문업체

카스토리입니다.

w212(e클래스)차량에 설치된 내비게이션은

어떤게 들어가 있을까?

크게 두가지 모델이 설치되어 있다.

첫번째, NTG-4500CE R1(13년식때 적용)

두번째, NTG-4500CE R2(14년식부터 적용)

그외, 15,16년식에 설치된제품은 언더필보드로

일부 업체 수리불가 판정 교환을 권장한다.

어떤게 들어간지 알았으니

수리가 가능한건지, 교환해야하는건지

알아보자.

w212 e클래스 전기형 모델이다.

모니터탈거

모니터 블랙아웃 증상을 확인 후

탈거를 진행한다.

거의 100% 모니터 고장이다.

커넥터, 안테나(dmb,gps)를 제거한 후

수리실로 이동한다.

수리실에서 전원을 넣어보지만

역시나, 고장증상이 나타난다.

제품이 켜지지 않는다.

PCB 점검을 시작한다.

고장증상의 대부분은 CPU문제로

확인결과 17년도 부품이 들어가 있다.

수리이력이 남아있다고 보면된다.

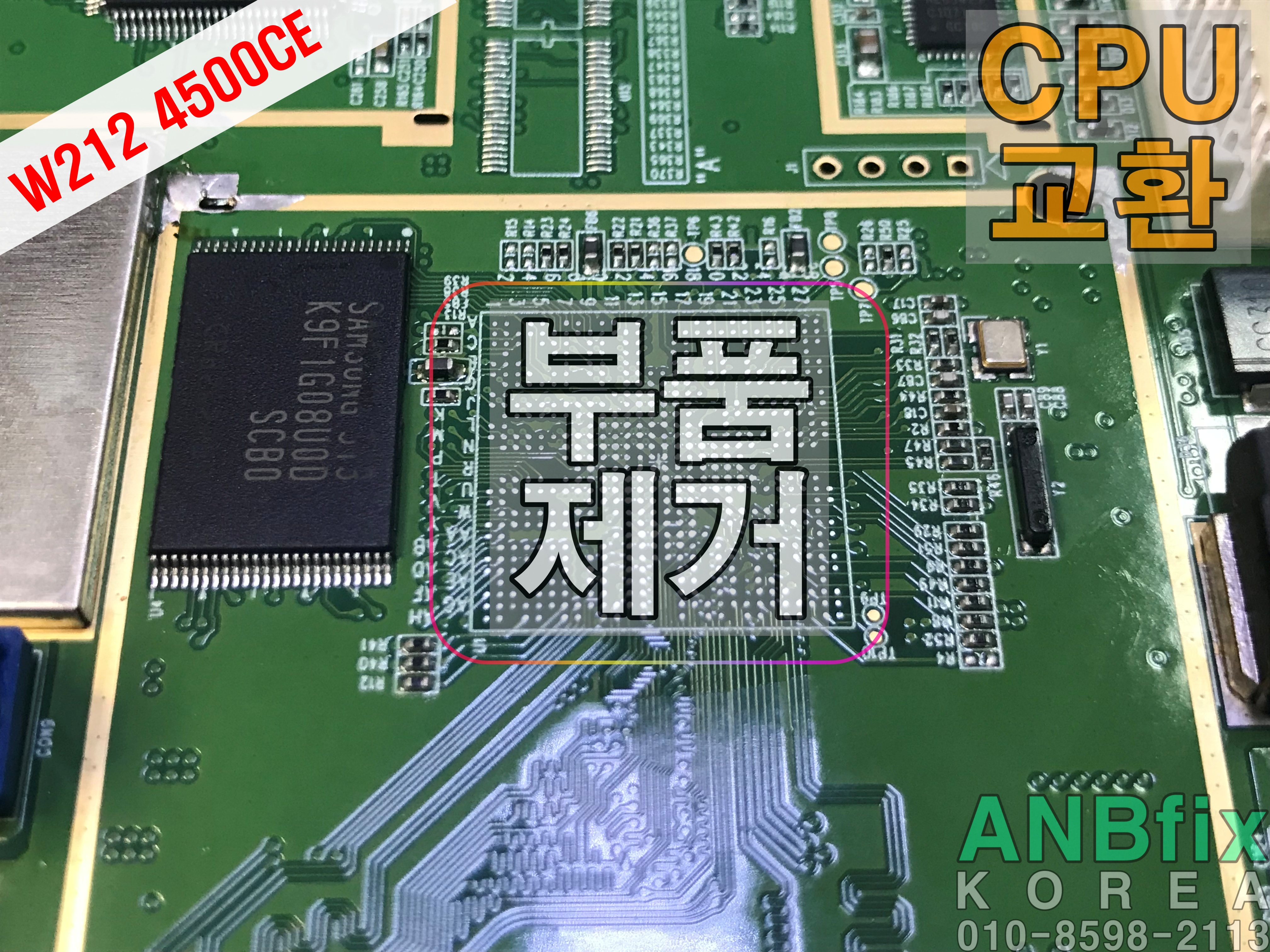

수리과정

1. PCB 점검 후 고장원인 부품을 파악한다.

2. 고장난 부품을 제거한다.

3. 새로운 CPU를 교체한다.

중간과정은 생략하였으며,

전문 BGA장비를 이용한 PCB보드의

열데미지를 최소화하여 작업을 진행한다.

왜? 잘못하면 사망이다.

재차 말하지만 수리는

교환이 답이다.

벤치테스트

부품교환이 정상적으로 이뤄졌는지

확인하는 절차를 거친다.

NAVI실행이 완료되어

고장난 위치를 표시하고 있다.

전주에서 찾아주신 벤츠오너분이셨다.

NTG-4500CE R1보드의

정상적인 메인화면이다.

R1의 구형 소프트웨어에서는 DMB를 보거나

오디오(mp3)실행이 가능하다.

그 이후 버전에서는 DMB사용이 불가능하다.

소프트웨어버전을 다운그래이드하면 가능해진다.

벤츠 블랙아웃 수리
차량 테스트

메르세데스-벤츠 로고와 함께 부팅이 시작된다.

순정 오디오(comand)의 정보도

표시되고 있다.

얼마나 답답하셨으면 멀리까지 오셨을까

이해가 간다.

한동안 고장난채로 사용

블루투스연결이 되어있어 그냥 쓰셨다는데

오디오컨트롤하다 블루투스연결이 끈기면서

그마저도 안되니 답답하셨다고 한다.

NAVI버튼을 눌러보자.

지도화면으로 넘어가는지 말이다.

지니3D맵이 실행되어

벤츠모니터 고장난 위치를 표시한다.

이 후 GPS수신을 받으면 정상사용이 가능해진다.

아주, 간혹 GPS수신기 불량도 발생하곤 한다.

벤츠수리 전문업체

부품교환업체

카스토리와 상의하세요.

후방카메라까지

정상화시킨 후 메인보드 수리 점검까지

마무리 짓는다.

벤츠 카디바이스 수리전문업체 카스토리에서는

방문시 1시간이면 수리(부품교환)가 가능하다.

방문이 어렵거나 손재주가 있다면 택배수리를

요청하시면 저렴하게 수리가 가능하다.

이것도, 저것도 할수 없다. 출장수리(예약)도 가능하다.

모든 문의는 전화나, 문자주시면 상담가능하세요

차량 : BENZ E-CLASS W212 11TH

모델 : 순정 PDI 내비게이션(NTG-4000)

증상 : 모든기능정상, 흑화?(부분흑화진행)

안녕하세요.

벤츠 모니터/내비게이션

수리전문업체 카스토리입니다.

이차량의 경우 수원에서 찾아주셨으며

화면이 뿌옇게보이는 백화가 아닌

흑화진행되어 잘 보이지 않는다.

화면을 점검한다.

흔히 알고있던 NTG-4500모델과는 차이를 보인다.

지도메모리가 액정 왼쪽편에 위치하고 있는게 보인다.

조수석 화정거울(햇빛가리개)를 확인하면

PDI 내비게이션일 경우 모델명을 남겨놓곤한다.

현대모비스 ntg-4500 모델이다.

화면이 희미하게나마 보이고 있다.

이런 증상은 그렇게 흔한 증상은 아니다.

줄이가거나, 확실하게 나가주거나

이런경우인데 말이다.

지도화면에서도 왼쪽면이 안보이는것은 아니나

검게 보이는것을 볼수 있다.

왜그럴까?

탈거를 진행한다.

이모델의 경우 그렇게 많은 모델이

팔리지 않은 모델이다.

그래서 제품도 몇번 보지못했다.

디스플레이 고장이 의심되어

일단 디스플레이,터치까지 앗세이 부품으로

교환처리한다.

깔끔하게 교체된 디스플레이 화면이다.

정상적인 수리가 완료되면

차량으로 이동해 설치 후 전원을 넣어본다.

정상적인 벤츠로고와 함게 부팅이 시작되고

순정오디오(커맨더)의 정보도 정상표현된다.

사제내비게이션을 실행해본다.

지니3D맵이 탑재된 제품으로

고장제품과는 다르게 정상화면이 보이게 된다.

터치패널 조정으로 터치상태도 이상무

증상해결이 완료되기까지 한시간이면 끝이다.
