차량 : 벤츠 GLK 2013년식
모델 : 순정모니터(지니맵, NTG-4500CE)
증상 : 모니터 먹통(블랙아웃), 단 오디오 사운드 정상

안녕하세요.

벤츠 모니터 블랙아웃 수리 전문업체

카스토리 수리마스터입니다.



벤츠 E클래스를 비롯하여 현대모비스

NTG-4500CE모델이 적용된 차량이 한두 대가 아닙니다.

이 모델의 경우 고장이 발생하면

모니터가 켜지지 않는 증상을 보이곤 합니다.

단, 핸들리모콘 및 커맨더오디오의 경우 컨트롤에는

문제가 되지 않습니다.



모니터 블랙아웃으로 순정화면, 지도화면, 제일 불편한

후방카메라가 정상동작하지 않습니다.

수리해 사용하시는 분 대다수는 후방카메라가

안 돼서 수리를 받으시리라 생각됩니다.



벤츠 내비게이션 모델은 어디서 확인이 가능하죠?

조수석 햇빛가리개(화장거울)를 내려보세요.

친철하게도 현대모비스 NTG-4500CE, 그리고 시리얼이 남아있습니다.



전화상 고장증상은 전달받았으나

다시 한번 확인합니다. 고장증상이 무엇인지 말이죠.

수리이력이 존재한다고 하셨습니다.

재수리 후 6개월도 사용하지 못하셨다고 합니다.

어떻게 수리된건지 뜯어봐야겠습니다.



있어야 할? 없어도 되지만 모니터뒤편에 뚜껑? 이 없습니다.

열받아서 빼 논 건가요?

수리업체에서 탈거해 놓은 것 같습니다.

하늘색이 보이시나요?

중요부위입니다.



수리실로 이동합니다.

하단에 워런티라벨(수리보증라벨)이 보입니다.



메인칩셋의 상태를 점검해 봅니다.

얼마나 열만 줘서 수리한 건지 갈변이 진행되고 있습니다.

열만 준다고 수리가 아니라는 걸 보여주네요.

다림질, 토치? 장비로 수리받으세요.



수리 순서입니다.

첫 번째.... 고장 난 CPU를 제거합니다.

제거는 깔끔하게, 패턴손상 없이? 하지만 수리했던 거나

열만 줘서 PCB를 대미지가 가면 패턴이 손상될 수 있어요.



두 번째, BGA rework station(리웍장비)를 이용해

신품 CPU로 교체작업을 진행합니다.

메인보드에서 신품 CPU, 고품 CPU를 확인하세요.

CPU의 색상부터가 다릅니다.

열 먹은 CPU는 갈변으로 변하게 됩니다.



R1보드로 확인되며 구형 소프트웨어가 설치되어 있습니다.

구형 SW에서는 DMB, 오디오, 비디오기능을 사용할 수 있죠^^

벤치에서 PCB수리가 정상인지 확인합니다.



차량이 있으니 차량에서 테스트를 진행합니다.

차량으로 이동합니다.

메르세데스-벤츠 로고와 함께 부팅이 시작됩니다.



사용하시던 벤츠 커맨더오디오의 정보가 표시됩니다.



지니지도 내비게이션이 실행됩니다.



GPS가 남양주에 위치해 있습니다. 고장일까?

아닙니다. 고장 났던 위치를 표시합니다.



몇 초 후 위성의 GPS신호를 받아 현 위치가 표시됩니다.



먹통이었던 후방카메라까지 정상동작합니다.

벤츠 내비게이션 모니터 먹통(블랙아웃) 수리는

방문, 출장, 택배수리가 모두 가능합니다.

이와 같이 서울에서 방문하실 정도로 최선을 다해 수리를 해드리고 있습니다.

지방, 산간, 제주도에서는 택배수리를 요청해 주세요.

동종업체, 수입차 정비업체에서는

모니터만 보내주셔도 수리가 가능하답니다.

감사합니다.

728x90
Posted by 수리마스터
,
728x90

#벤츠 E220 블루텍 모니터 고장


차량 : 2015,2016 벤츠 e클래스 e220 bluetec

모델 : 순정형 현대모비스 NTG-4500CE

증상 : 모니터 블랙아웃(먹통, 순정정보, 후방화면 등)

단, 오디오(라디오) 사운드 정상


안녕하세요.

수입차 오디오

모니터, 내비게이션

수리전문업체 카스토리입니다.



벤츠차량의 모니터 고장이

자주 발생하는 것으로 나타난다.

대부분 E클래스이며, C클래스, CLS등에서도 발생한다.



고장이 났을 경우 신속하고 정확하게

수리하는 것이 오래 쓰는 방법이라 할 수 있다.



고장증상

1. 모니터가 들어오지 않는다.

2. 간헐적 재부팅 증상도 발생한다.

3. 화면 세로줄이 발생한다.

4. 터치가 되지 않는다.

5. 내비게이션이 먹통이다.



해결방법

1. 제품을 수리한다.

2. 신품으로 교환한다.

3. 안드로이드 올인원으로 작업한다.



위 해결방법 중 합리적인 비용에 처리할 수 있는

방법을 없을까? 고민하지 않을 수 없다.



E클래스 차량의 모니터가 블랙아웃(먹통)이 되면

대단히 불편하지 않을수 없다.

내비게이션은 스마트폰 맵이 대신한다지만

후방카메라는 어찌할것인가?

순정커맨더 화면도 나오지 않아

무엇이 동작하는지 알 수 없다.



내가 쓰고 있는 제품이 궁금하다?

순정인 것인지, 사제품인지 말이다.

벤츠차량의 경우 대부분 조수석 선바이저에

스티커를 붙여놓았다.

이것으로 모델명 확인이 가능하다.



스티커자국은 보이나, 청소과정에서 없어진 것으로 보인다.



모니터 탈거는 초등학생도 알려주면 할 수 있는 정도로

아주 쉬운 편이다. 단 별드라이버가 필요하다.

NTG-4500CE R2 메인을 보니

언더필처리된 메인보드로 확인되어진다.

정확한 건 본체를 분해해봐야 한다.

15, 16my연식차량은 내비전환버튼이

커맨더에 존재하지 않는다.

그럼 어떤 버튼을 이용하는지 알려드린다.

핸들리모컨의 음성인식버튼을 누르면

내비와 커맨더 화면이 전환이 된다.

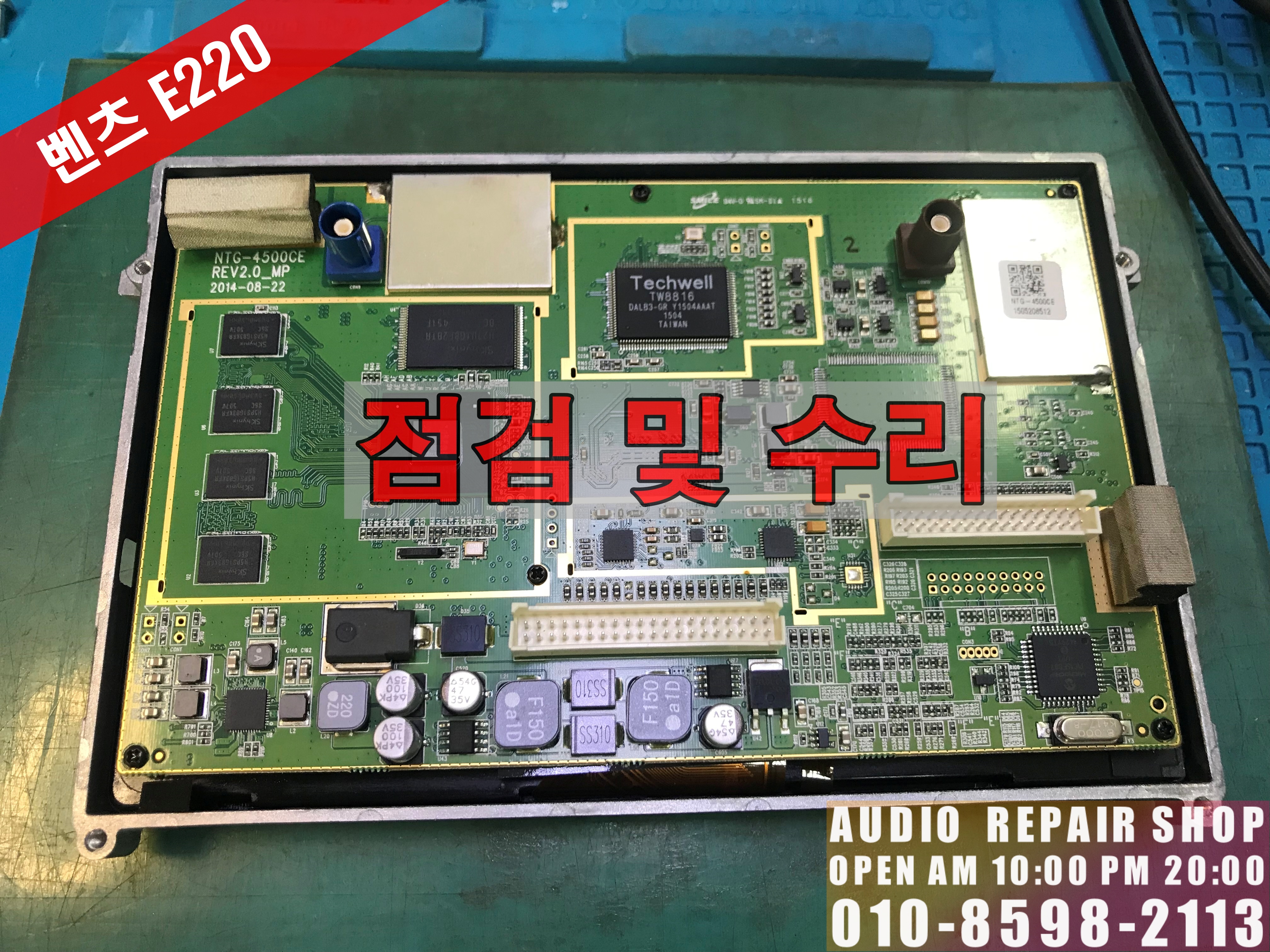

15my, 16my 메인보드를 분해해 본다.

CPU주위에 검은색 및 어떠한 물질이 보인다면

underfill(실리콘) 처리를 진행한 것이다.

이경우 대부분의 업체에서는 수리불가하여

메인보드 교체를 권장한다.

교체비용은 수리에 비할 것이 아니다.

저희 카스토리업체에서는 언더필처리된 CPU부품을

제거하고 교체하는 작업이 가능하다.

메인보드를 오래 쓰는 방법은

CPU부품 교환이다.



CPU부품교체 진행 후 벤치에서 전원을 넣어 테스트한다.

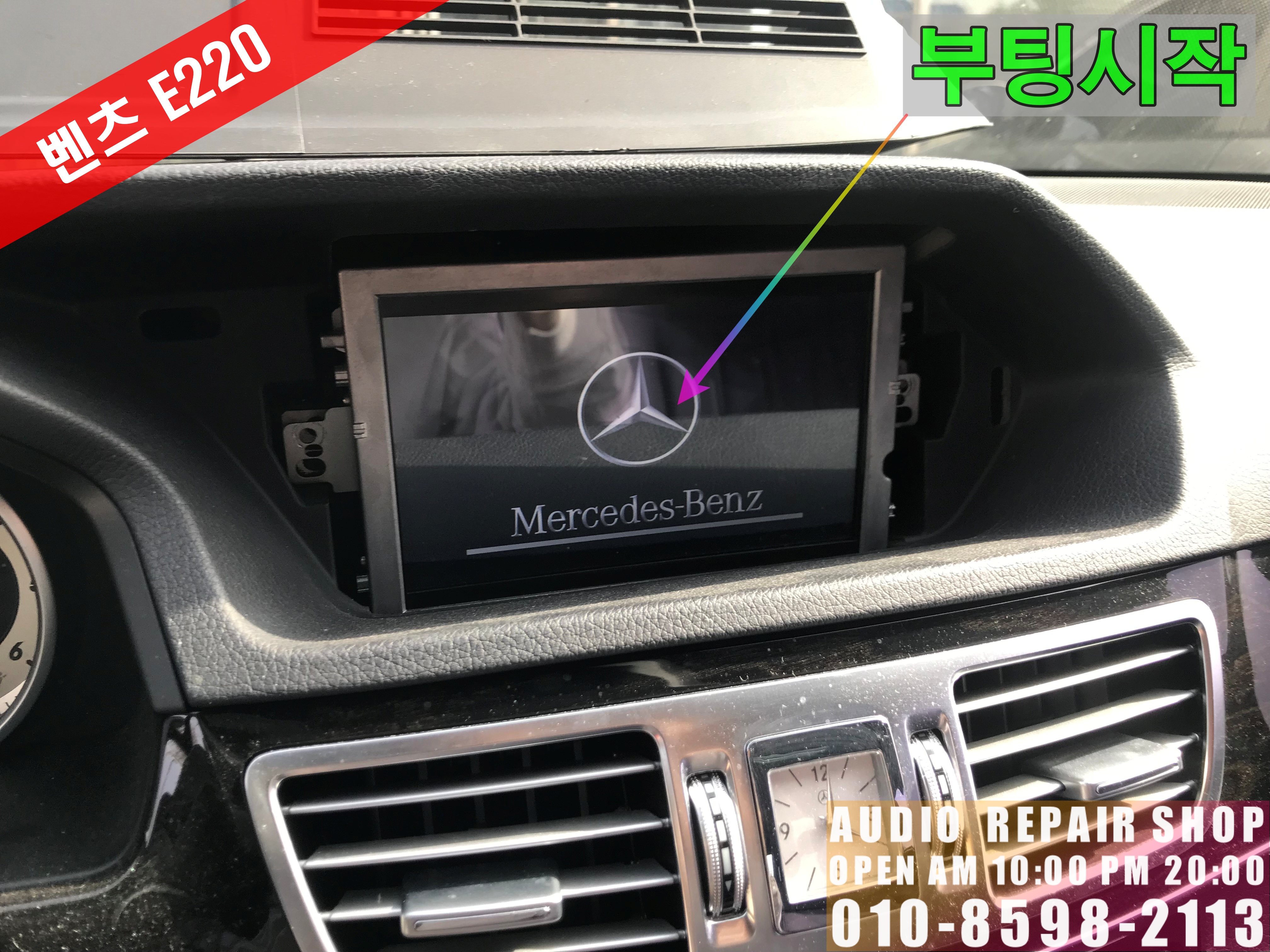

메르세데스-벤츠 로고와 함께 부팅이 시작된다.

얼마나 반가운지 모르겠다.



NTG-4500CE 메인화면이며

측면에 SD카드가 인식된 걸 볼 수 있다.

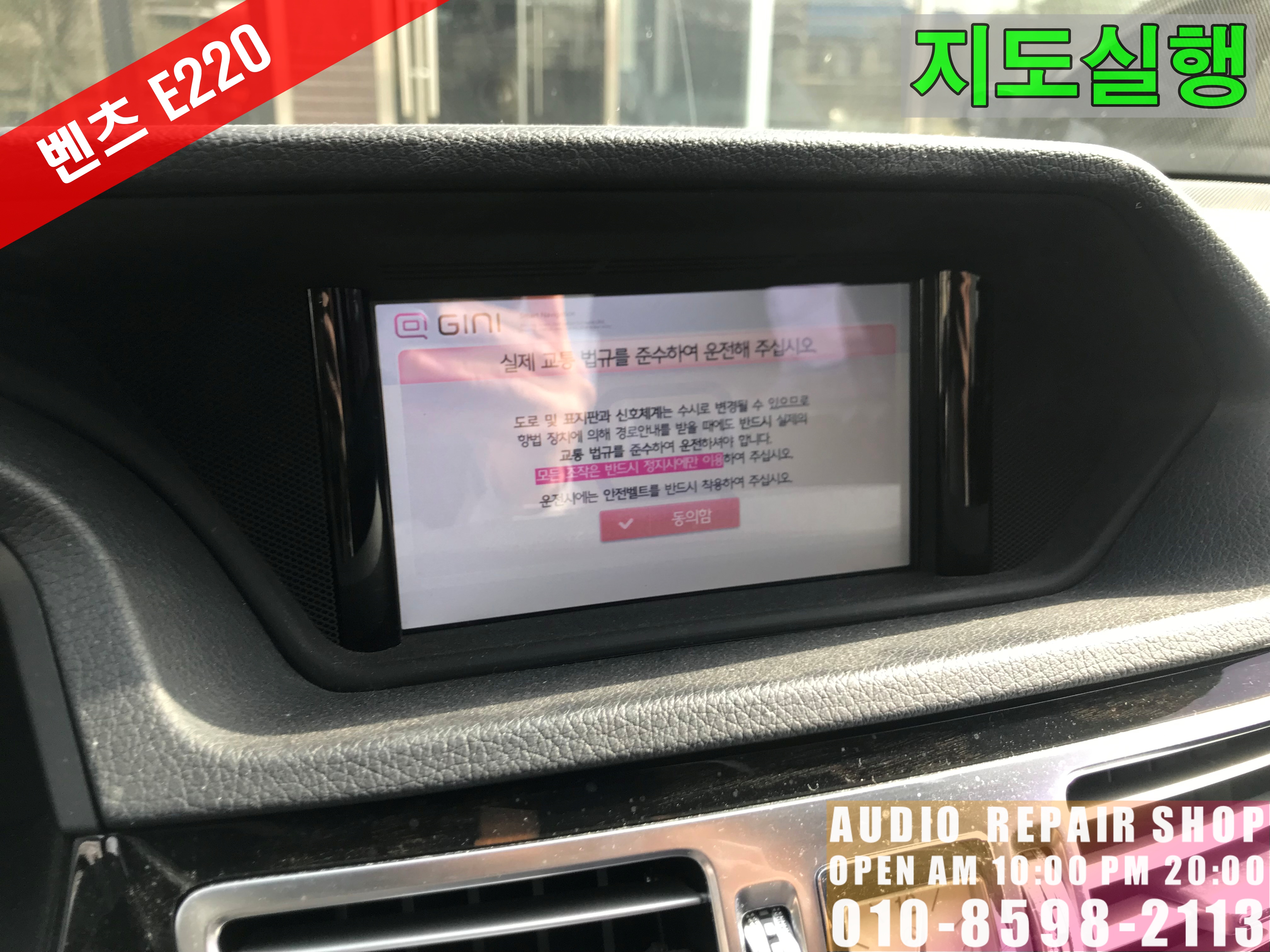

내비게이션을 실행시켜 본다.



지도가 실행되고 있다.

벤츠 E클래스 지도는 무엇을 사용하고 있을까?



다름 아닌 지니 3D맵으로 맵앤소프트사의

지니맵이다.



부품교환수리는 역시 카스토리이다.

터치상태를 점검하여 출고~



차량으로 이동해 탈거의 역순으로 조립을 진행한다.

조립과 동시에 확인이 가능한

순정커맨더 정보이다.

이제 내가 멀 듣고 있는지 알 수 있게 되었다.



내비게이션도 GPS가 활성화되었다.

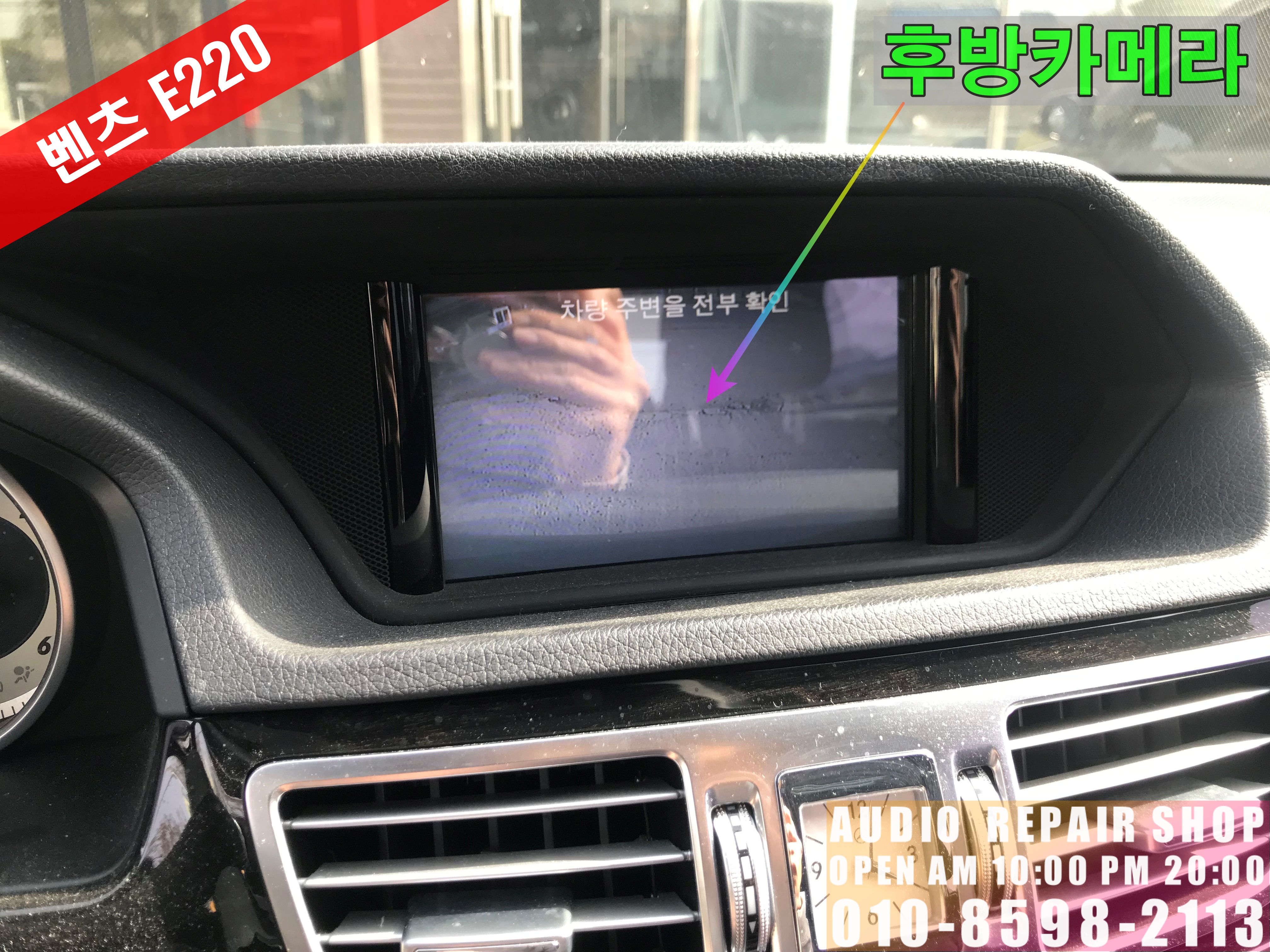

후방카메라는 정상화되었을까?

안 보이던 후방까지 완벽하게 동작한다.

벤츠 E클래스의 후방카메라 영상의 주차라인이

없는 게 단점 아닌 단점이다.

없어도 불편한 건 없지만 말이다.

벤츠차량의 모니터가 먹통이 되었다.

지니맵을 사용한다.

모델명이 NTG-4500CE이다.

그렇다면, 메인보드 부품교환 수리가 가능하다.

그럼 모든 것이 정상화된다.

수리는 1시간 소요되며, 지방, 산간, 제주도에서는

택배수리 요청을 해주시면

수리서비스를 받으실 수 있다.

728x90
Posted by 수리마스터
,
728x90

#벤츠E클래스 모니터 블랙아웃


차량 : 2015 벤츠 E클래스

모델 : 국내형 순정 모니터(지니맵탑재), NTG-4500CE

증상 : 모니터 블랙아웃(먹통), 내비, 후방도 먹통


안녕하세요.

벤츠 카디바이스 수리

전문업체 카스토리입니다.



벤츠 E클래스(W212)에서 주로 나타나는

모니터 고장증상에 대해 알려드리겠습니다.



모니터는 순정같아보이지만, 국내형 내비게이션

모니터로 지니맵이 탑재되어 있습니다.

모니터고장일 경우 내비기능을 물론, 후방카메라 먹통이며

순정오디오의 상태 정보를 볼 수 없습니다.



위와 같은 고장증상은

모니터의 메인보드를 수리(칩셋교환)하면

얼마든지 정상사용이 가능합니다.



용인에서 찾아주신 고객님이시고요.

방문즉시 고장증상 확인 후

탈거를 진행합니다.



"모니터 블랙아웃" 증상이다.



벤츠 COMAND(오디오)에는 NAV 버튼이 없다?

왜냐하면, 오디오가 변경되면서 그 자리에 다른 버튼이

자리하고, 내비전환버튼은 핸들리모컨으로 이동했기 때문이다.

사용법을 몰라 지도가 있는지도 모르고

쓰시는 분들이 계신다.(중고구매 후...)



제품 본체를 탈거하면 현대모비스 판매로

모델명이 NTG-4500CE(15MY-R2) 모델

어떤 제품이지 확인이 되었으니

수리실로 이동합니다.



4500CE R2메인보드를

점검하여 수리를 진행합니다.

고장 난 칩셋을 교체하는 작업을 진행합니다.

리히팅, 리볼??? 아닙니다.



고장난 칩셋 신품과 고품을 확인하세요.

딱 보기에도 칩셋 때깔부터가 다릅니다.

물론, 생산년월일을 확인할 수도 있죠.



수리는 정상적으로 이뤄졌으니

차량으로 이동해 전원을 넣어봅니다.

메르세데스 벤츠 로고와 함께 부팅을 시작하니

얼마나 반갑던지~



벤츠 오디오에 내비버튼이 없는데

어떻게 전환하죠???

핸들리모컨의 음성인식버튼을 눌러 내비로 전환을

시킬 수 있답니다.



그렇게 전환된 지니내비게이션 화면입니다.



모니터 고장 전 나타나는 gps고장위치입니다.



순정오디오 정보도 정상인지 확인하고요.

커맨더 정보 이상무입니다.



블루투스(bt) 연결상 태이고요.



후방카메라도 정상동작합니다.



여기서 잠깐, 벤츠 내비게이션의

지도 시리얼은 어디에 있을까요?

조수석 햇빛가리개를 내려보세요.

제품명 및 시리얼이 남겨있을 겁니다.

벤츠 모니터 블랙아웃 수리는

1시간이면, 탈거부터 수리 장착까지 가능하답니다.

방문이 어려운 분이시거나, 지방, 산간, 제주도는

모니터만 탈거해 보내주시면 수리를 받으실수 있습니다.

벤츠 모니터 블랙아웃 고장 수리 전문업체(벤츠 카디바이스)
수리시간 1시간
택배수리 3~4일소요
업체수리 택배, 퀵, 탁송 등
