☆수입차,국산차 오디오/모니터 수리전문업체 카스토리☆

차량 : 혼다 CRV 4세대, 4.5세대
모델 : 순정으로 설치된 AK-100올인원, MBOX(셋탑)
증상 : 화면먹통, 내비먹통, 후방먹통
(블랙아웃 상태)

안녕하세요.

수입차 오디오

내비게이션 수리 전문업체

카스토리입니다.

혼다 CRV 차량에는

어떤 모델들이 설치되어 있을까요?

4세대차량에는 AK-100올인원제품으로

4.5세대차량에는 MBOX모델로

아이나비맵 또는 아틀란지도를

사용합니다.

4세대차량에는 AK-100모델로

아이나비3D가 내장되어 있습니다.

고장증상은 AV내비게이션 화면이

안켜지는 상태로 오디오사운드 및

후방카메라까지 사용할수 없습니다.

전원을 아무리 넣어도 화면이 반응이 없습니다.

휴즈(FUSE)를 체크해봐도

문제점을 찾을수 없죠.

이상태는 보드수리 이외에는

방법이 없습니다.

벤치에서 전원을 인가 후

다시한번 테스트를 진행합니다.

동일한 증상으로 고장상태를

점검 후 메인보드의

핵심부품을 신품으로 교환작업을

진행하여 마무리 합니다.

재생,리볼링부품이 아닙니다.

부품을 교환 후

차량에 설치 전 테스트를

진행합니다.

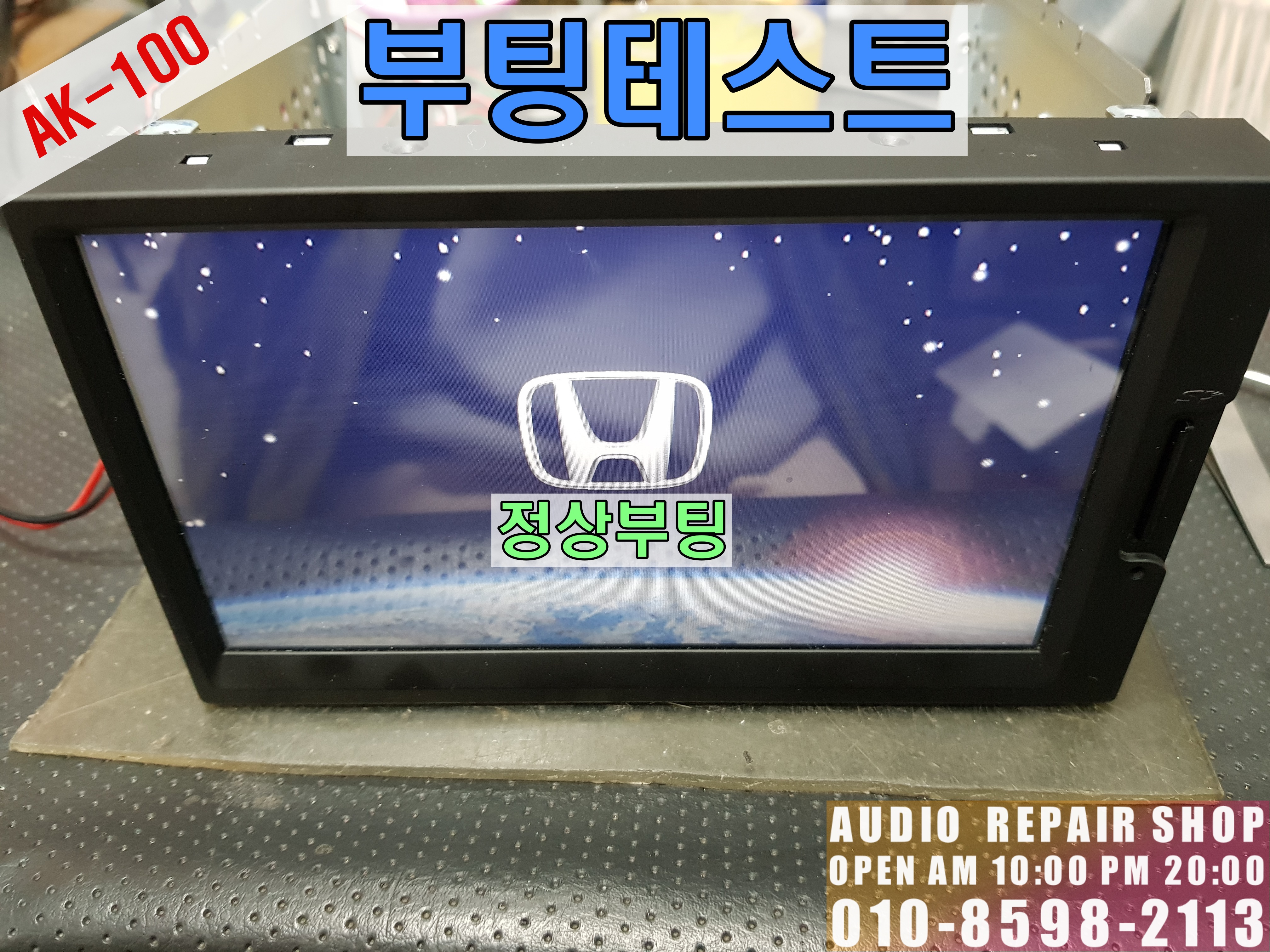

부팅 및 메인화면을 확인할수 있습니다.

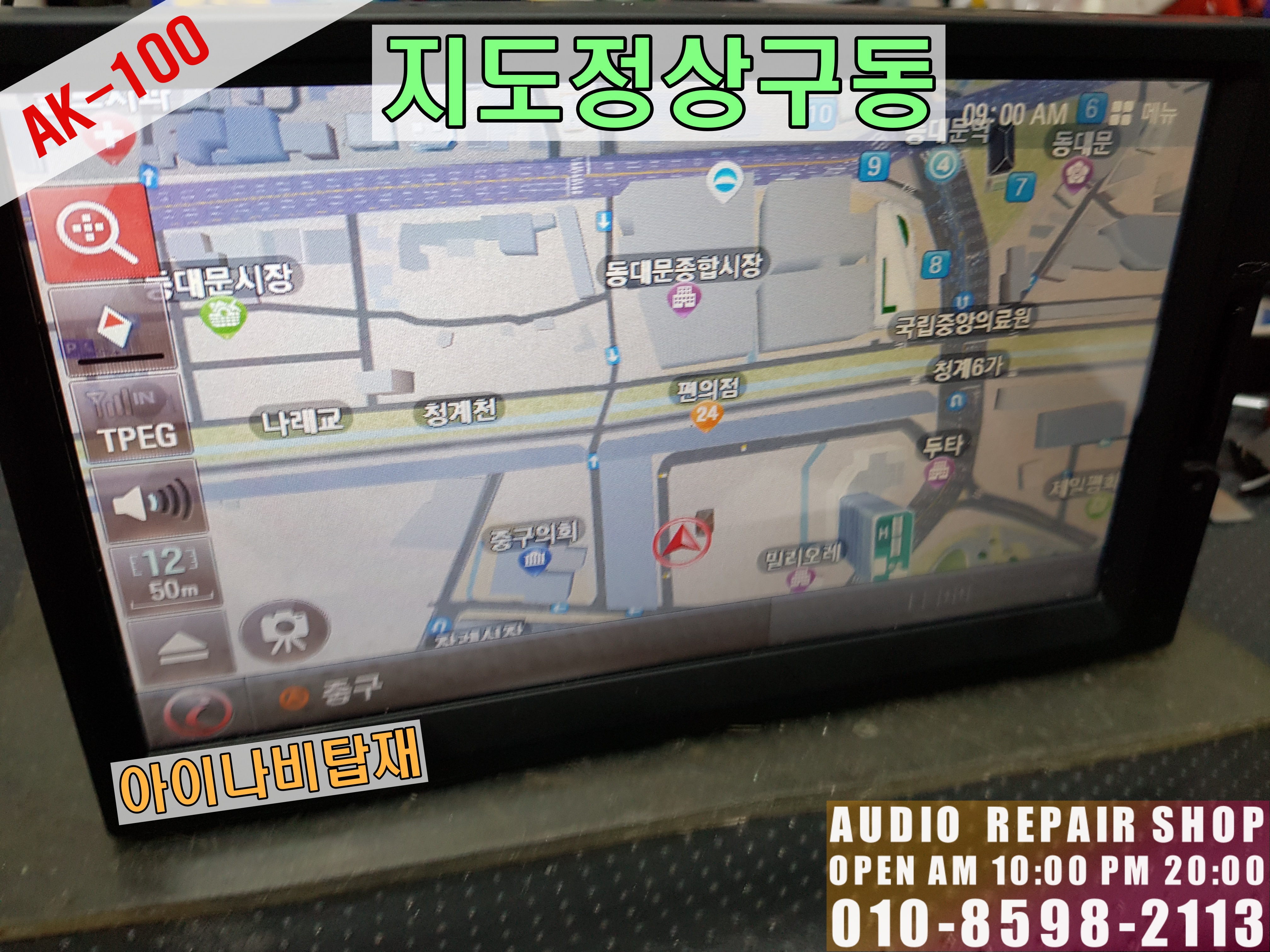

내비게이션 지도를 실행해봄니다.

아이나비3D맵이 정상구동됩니다.

화면의 터치패널 상태도 점검하여

문제가 있으면 교환처리가 진행됩니다.

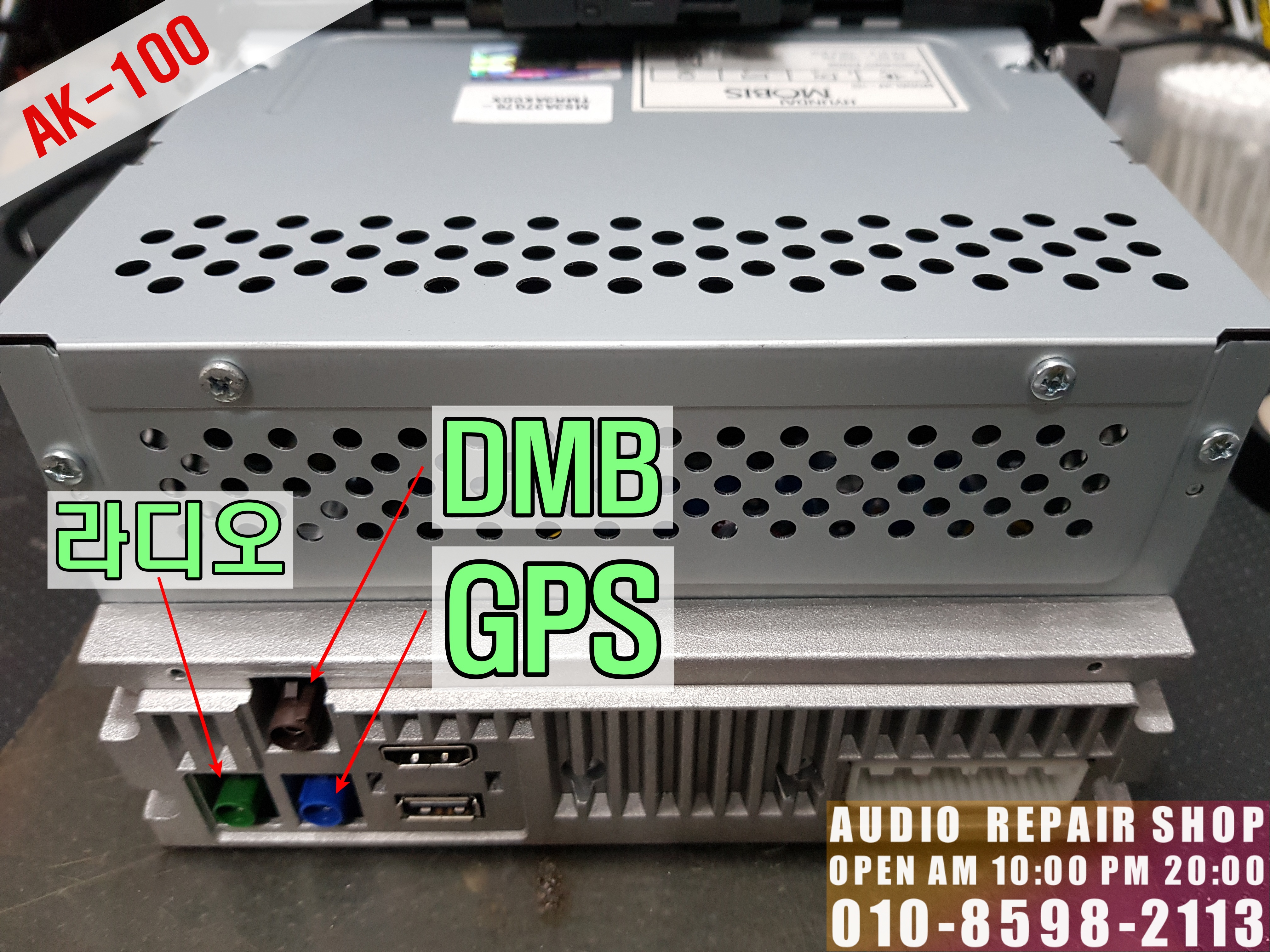

AK-100본체의 뒷면에는

다양한 안테나가 있는데요

이것이 제 위치에 있어야만

모든 기능을 쓰실수가 잇습니다.

라디오,DMB,GPS까지 색으로

표시되어 있으니 헤깔리지 마세요.

차량에 설치 후

다시 한번 체크합니다.

부팅되는것을 확인 후 조립을 진행합니다.

혼다CRV 4세대차량의

오디오는 어떻게 탈거해야할까요?

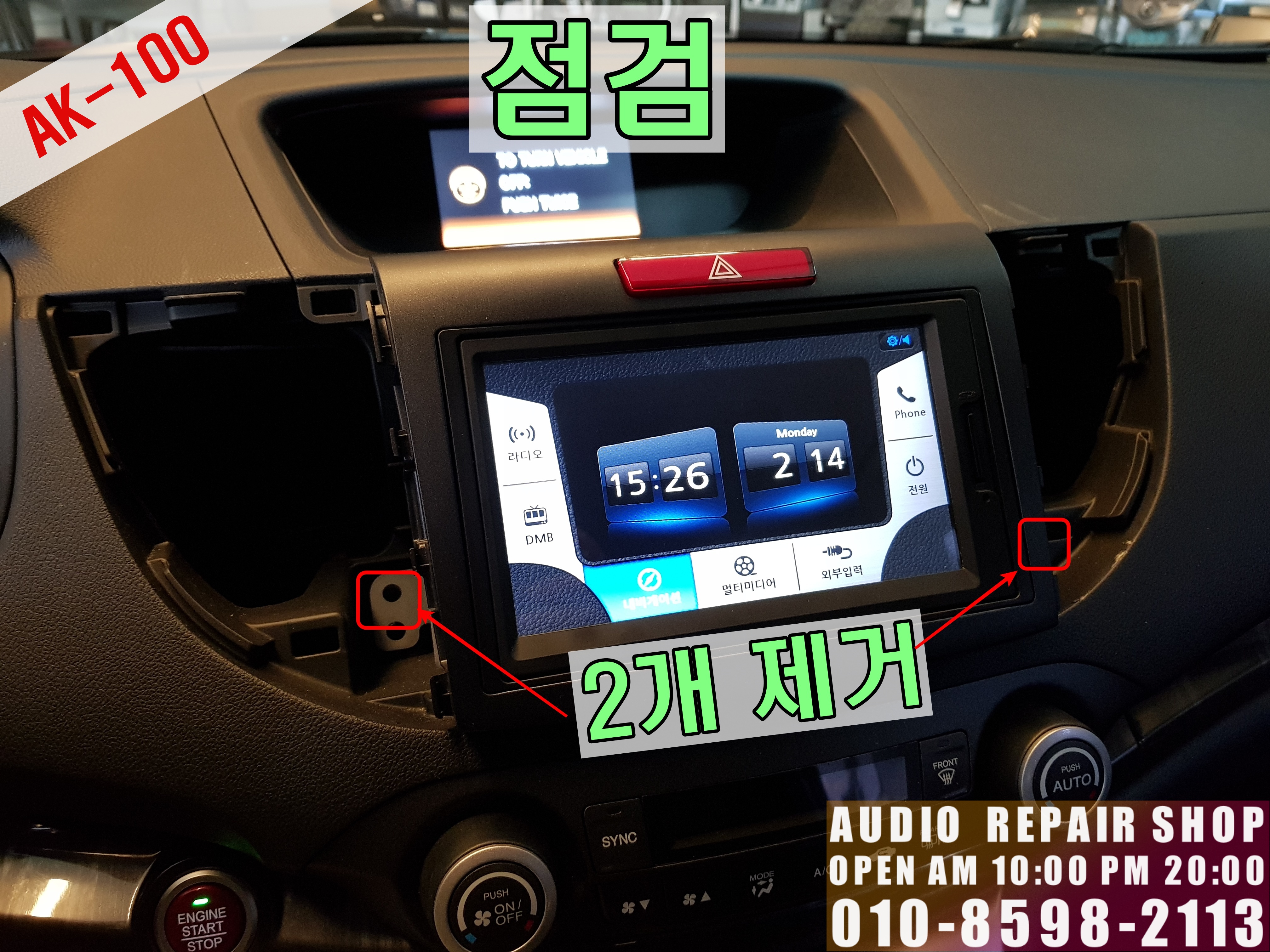

1. 오디오 좌/우의 송풍구를 먼저 빼낸다.

2. 숨어있는 피스2개를 +십자드라이버를 이용해 풀어준다.

3. AV오디오를 힘있게 앞으로 당긴다.

4. 커넥터 및 전원배선을 탈거 후 본체를 들어낸다.

#CRV4세대네비게이션탈거방법 #CRV4.5세대내비수리

메인화면이 정상으로 보이고 있습니다.

라디오실행도 문제없고요.

지도실행도 문제없습니다.

서울에서 찾아주신 고객님 감사드립니다.

#CRV4세대지도 #CRV내비게이션수리

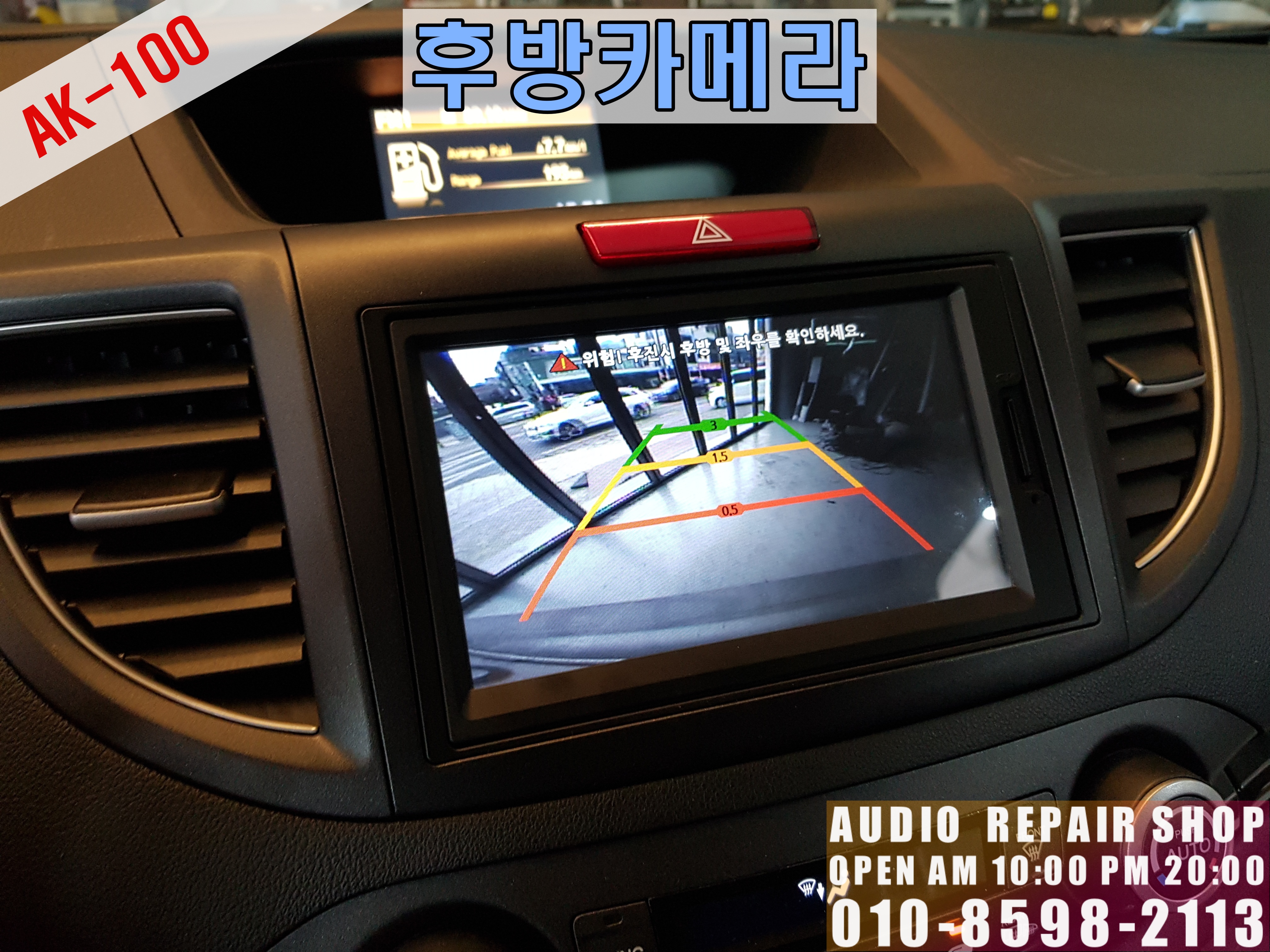

후방카메라 동작상태도

정상으로 표시되는것을 확인하면

모든 기능테스트가 마무리 됩니다.

혼다차량의 내비게이션 수리는

1시간이면 충분히 수리가 가능합니다.

☆혼다 네비게이션이 고장이 나면 어떻게 하죠?☆

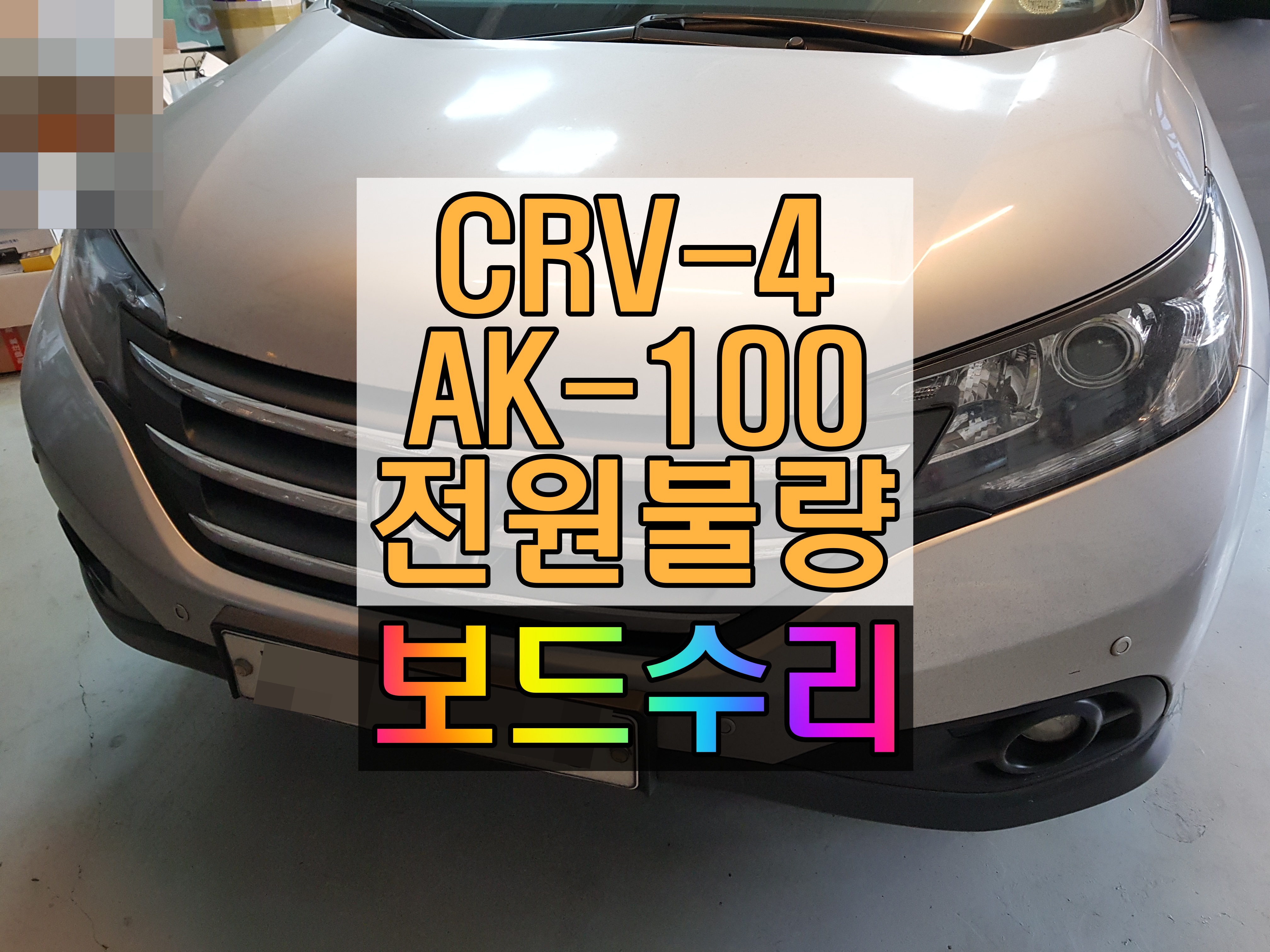

차량 : HONDA CR-V 2012년식

모델 : 순정 한국형네비게이션 AK-100

증상 : 오디오가 안켜지는 전원불량

안녕하세요.

혼다차량의 네비게이션이 고장이 났습니다.

그렇지만 수리할곳도 찾기 힘이 듬니다.

서비스가 가능할지 물어볼곳도 없으시죠??

한국형으로 설치된 혼다네비게이션으 경우

3년의 무상서비스기간을 가집니다.

하지만 보통의 경우 이 기간내에 고장이 나지

않기때문에 무용지물입니다.^^

서비스기간이 지나면  단 하루의 시간만

경과되도 무상서비스는 받을수 없지요.

한국형으로 알려진 이제품은

아이나맵을 탑재하여,

현대모비스에서 제작해 넣었다고 보시면 됩니다.

고장증상을 직접 확인하시면서

동일증상일 경우 연락주세요.

혼다 CRV 4세대차량입니다.

요즘 화이트리스트에서 배제되면서

일본과 한국의 사이가 멀어졌습니다.

여행도 안가고, 일본제품도 안사고 한다고 합니다.

점차 일본차량들도 판매가 줄어 철수얘기가 돌고 있죠.

어떻게 될려는지... 궁금하네요.

2012년식이구요.

AVN를 보세요.

화면이 안켜집니다.

일명 블랙아웃증상이며,

이러한 증상이 보이면 전원부는 아~주 정상입니다.

휴즈가 나간거 아닌가요???? 아닙니다.

신속하게 본체를 탈거합니다.

좌우공조부터 헤라를 이용해 탈거합니다.

탈거하면 이렇게^^ 휑하네요.

오디오상단을 살펴보겠습니다.

현대모비스 홀로그램과 현대모비스의 마크가 선명하게 있습니다.

그리고

영문,숫자 조합의 시리얼이 하나 있는데요.

이게 아니나비3D맵 등록 시리얼입니다.

혼다내비게이션을 탈거 후 테스트를 진행해보았지만

역시나 먹통입니다.

메인보드를 수리하기 위해 분리합니다.

보드점검을 시작합니다.

BGA rework station를 이용한 수리를 진행합니다.

수리가 완료되면 A/S라벨을 붙히게 됩니다.

수리 후 전반적인 테스트를 진행합니다.

물론 벤치테스트도 가능하지만

차량이 입고되면 장착 후 진행하게 됩니다.

오랜만에 주의 문구를 확인합니다.

라디오방송 및 주파수화면까지 정상입니다.

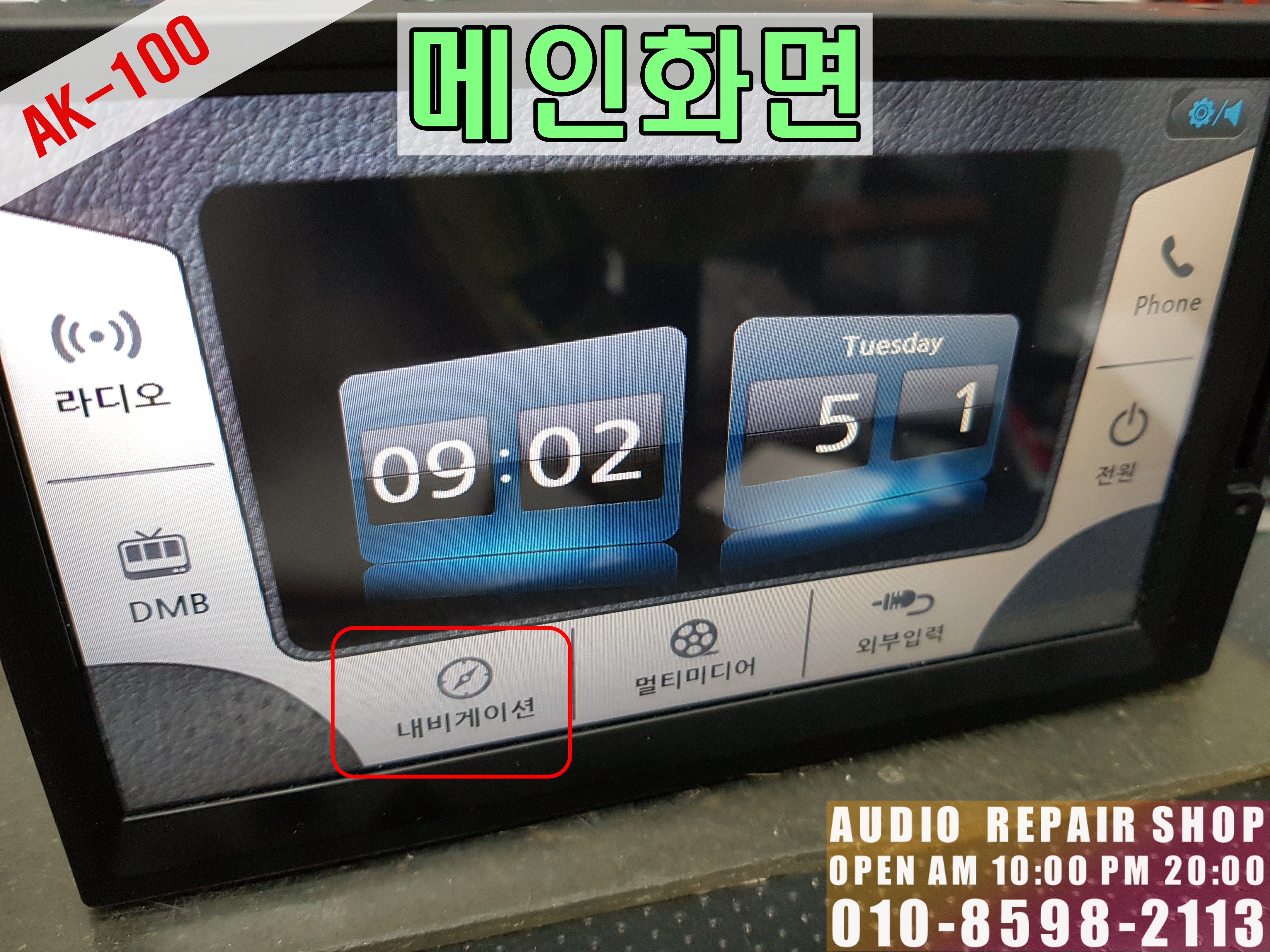

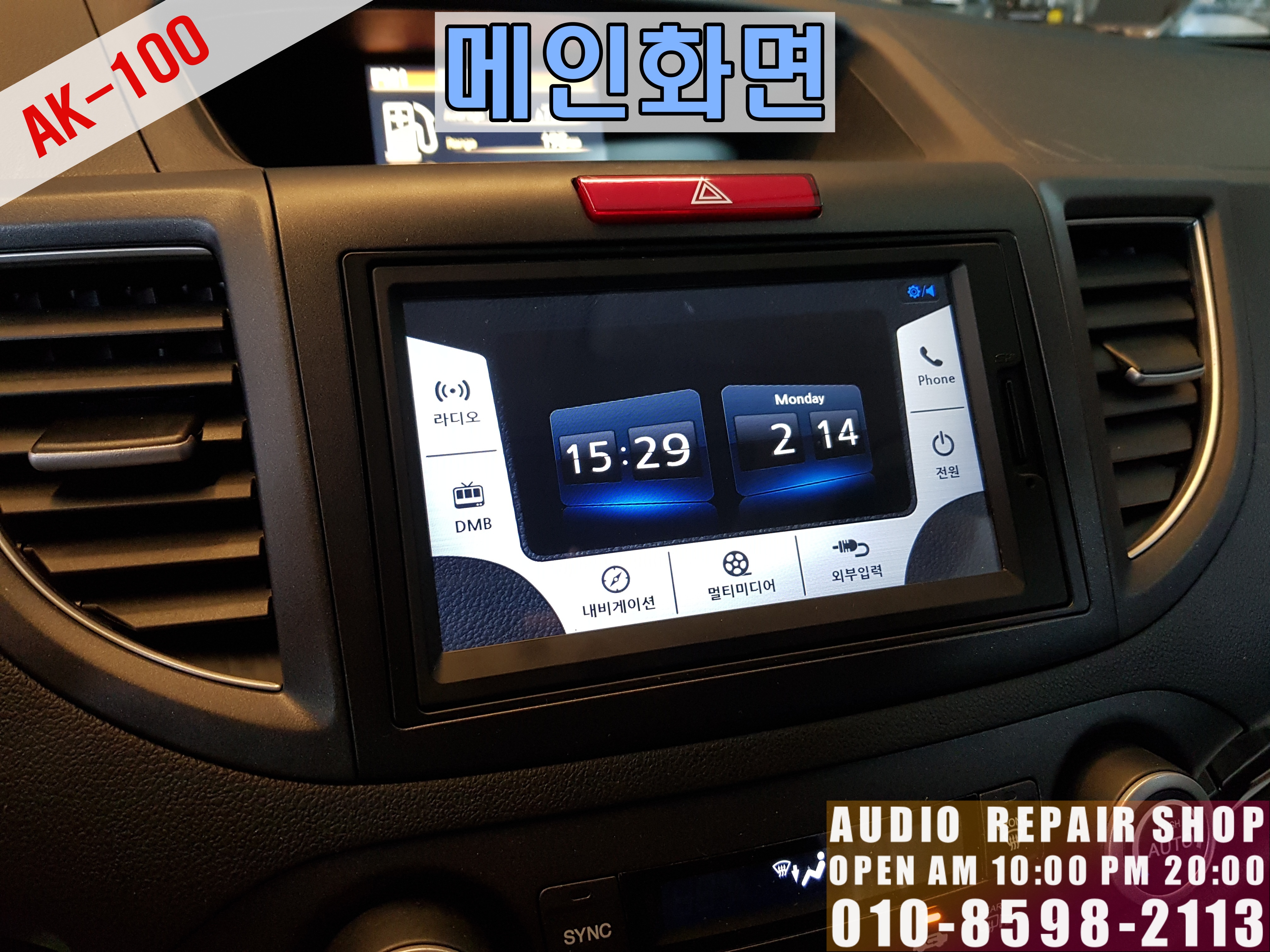

AK-100제품의 메인화면입니다.

멀티미디어기능도 확인해보죠.

MP3는 구동해도 전혀 문제없습니다.

동영상은 어떨까요?

문제없이 돌아감니다.

DMB방송도 문제없이 시청가능합니다.

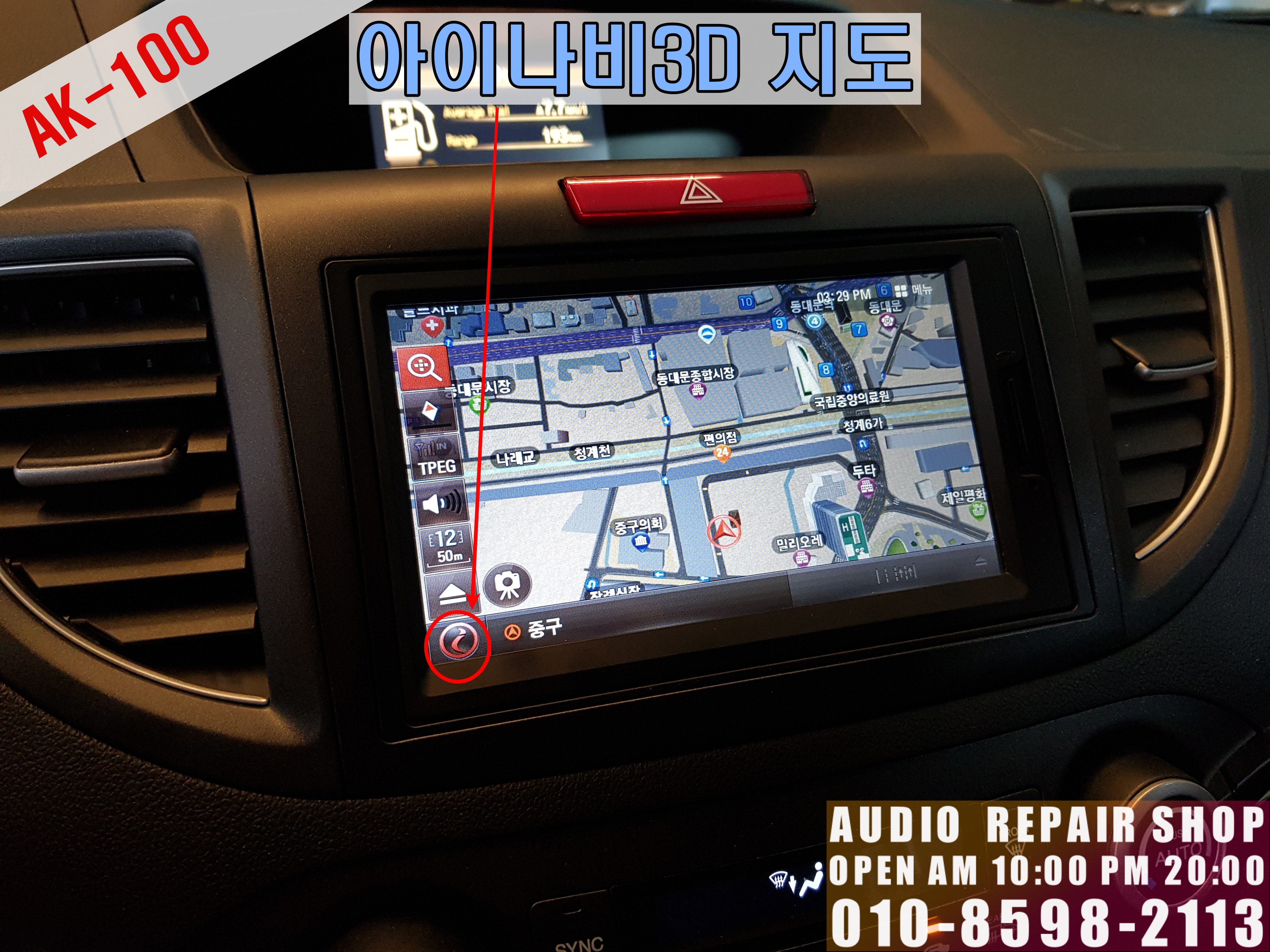

아이나비3D맵이 탑재되어 있습니다.

아이나비맵 다 좋은데

조금 버벅거리는감이 있습니다.

지도화면입니다.

통합검색을 통한 상호검색도 가능하답니다.

터치상태도 점검할겸

GPS수신상태....

우선 시간이 동기화됩니다.

블루투스 연결상태도 점검합니다.

꼭 필요한건 후방카메라만 멀쩡하면 수리를 안해도 된다고 하시는데...

문제되는 부품을 교환하면 후방뿐만 아니라 전반적인 기능이

정상화된답니다.

#현대모비스AK-100 #AK-100블랙아웃 #화면불량수리는 #전문점에서

#교환아닌 #수리로해결하세요 #혼다내비수리
