차량 : 벤츠 E클래스 2014
모델 : 순정형 내비게이션 모니터(지니맵 탑재)
NTG-4500CE
증상 : 모니터 블랙아웃(먹통, 후방, 내비)
단, 벤츠 커맨더 정상동작

안녕하세요.

벤츠 모니터, 내비게이션

수리전문업체 카스토리 수리마스터입니다.

벤츠차량의 모니터가 고장입니다.

어떤 모델들이 비슷한 고장증상이 발생할까요?

E클래스, C클래스, CLS클래스 등이 있습니다.

고장증상

1. 모니터가 먹통(블랙아웃)이다.

2. 화면이 세로줄이 발생한다.

수리 및 해결방법

1. 모니터를 교환한다.(순정 및 안드로이드)

2. 모니터를 수리한다.(LCD, CPU, NAND)

이중, 수리방법에 대해 알려드리겠습니다.

모니터가 안 보이니 어떤 제품이 들어가 있을지

구분을 할 수 없습니다.

순정일까? 사제일까?

벤츠 E클래스 모델명 확인 방법입니다.

조수석 햇빛가리개(화장거울)를 내려보세요.

아주 친절하게도 제품명 및 지도시리얼이

남아 있습니다. 이걸 이용해 업그레이드 가능합니다.

수리할 모델은 NTg-4500CE로 확인됩니다.

모니터 점검 후 탈거를 진행합니다.

현대모비스 NTg-4500CE모델로 14my(14년식) 모델이네요.

점검을 진행합니다.

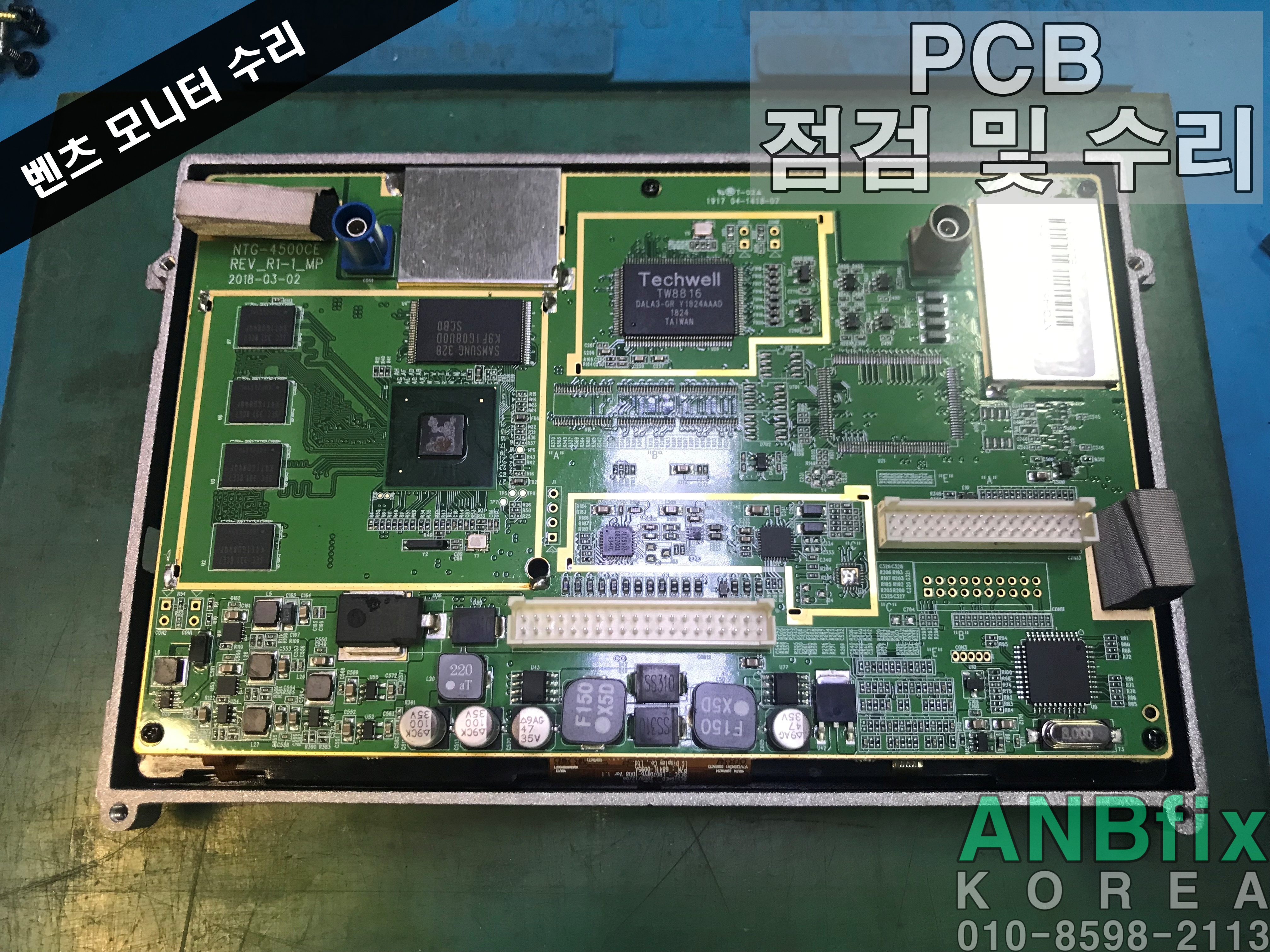

PCB를 점검하여

고장 난 부품을 찾아냅니다.

이 모델도 한 번쯤 교환을 받은 흔적이 있습니다.

2018년도에 생산된 개선된 보드로

한 번은 교체받으셨습니다.

부품은 제거합니다.

핵심부품인 CPU IC이며, 텔리칩스사의 CPU가 들어가네요.

전용장비를  메인보드의 데미지를 최소화합니다.

간혹, 부품을 교환하지 않고

메인보드가 심하게 갈변된 것을 볼 수 있습니다.

열만 주는 수리방식은 추후 메인보드가 사망할 수도 있습니다.

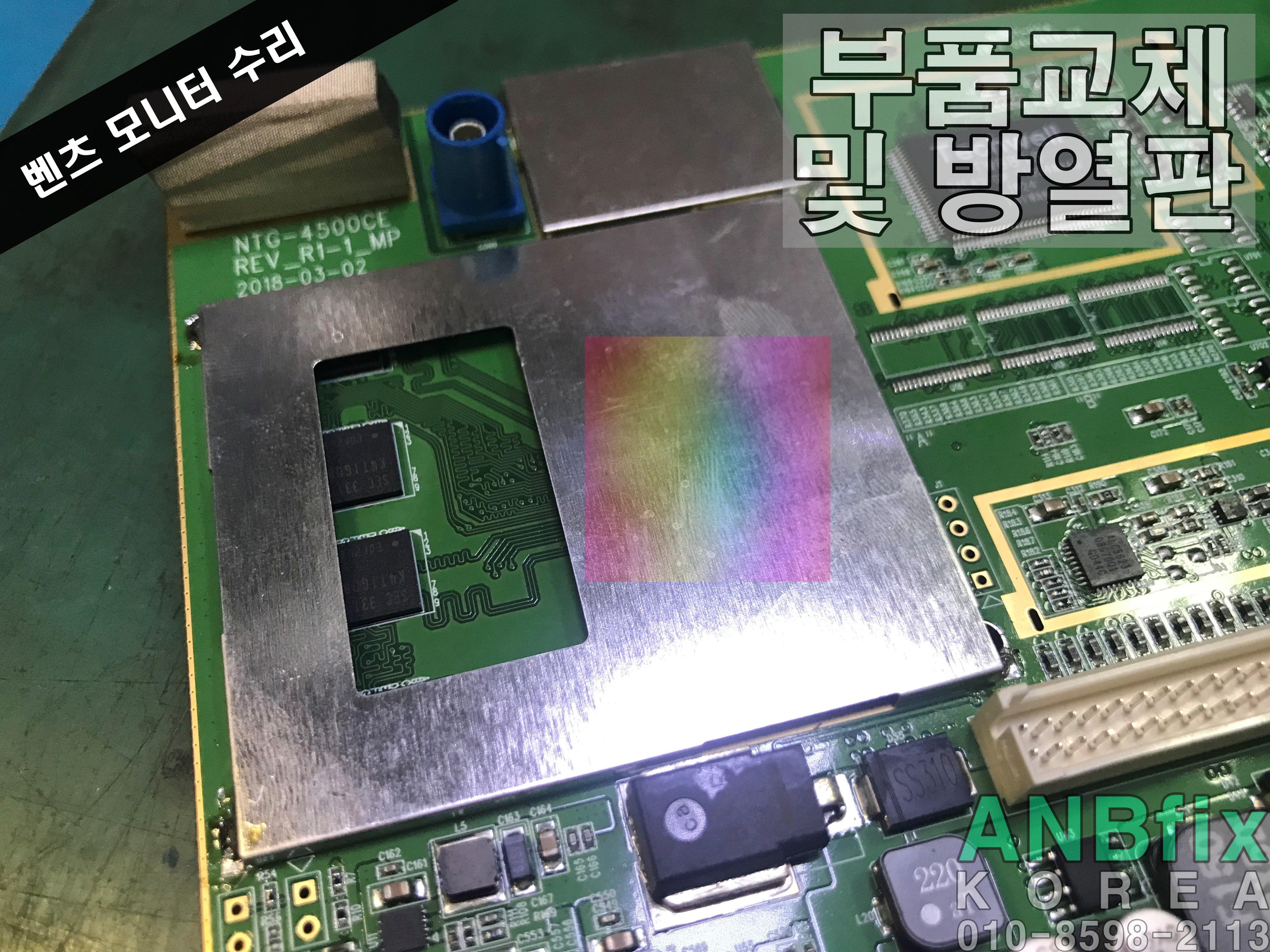

CPU부품 교체 후 방열판작업을

진행하였습니다.

벤치에서 에이징을 걸어줍니다.

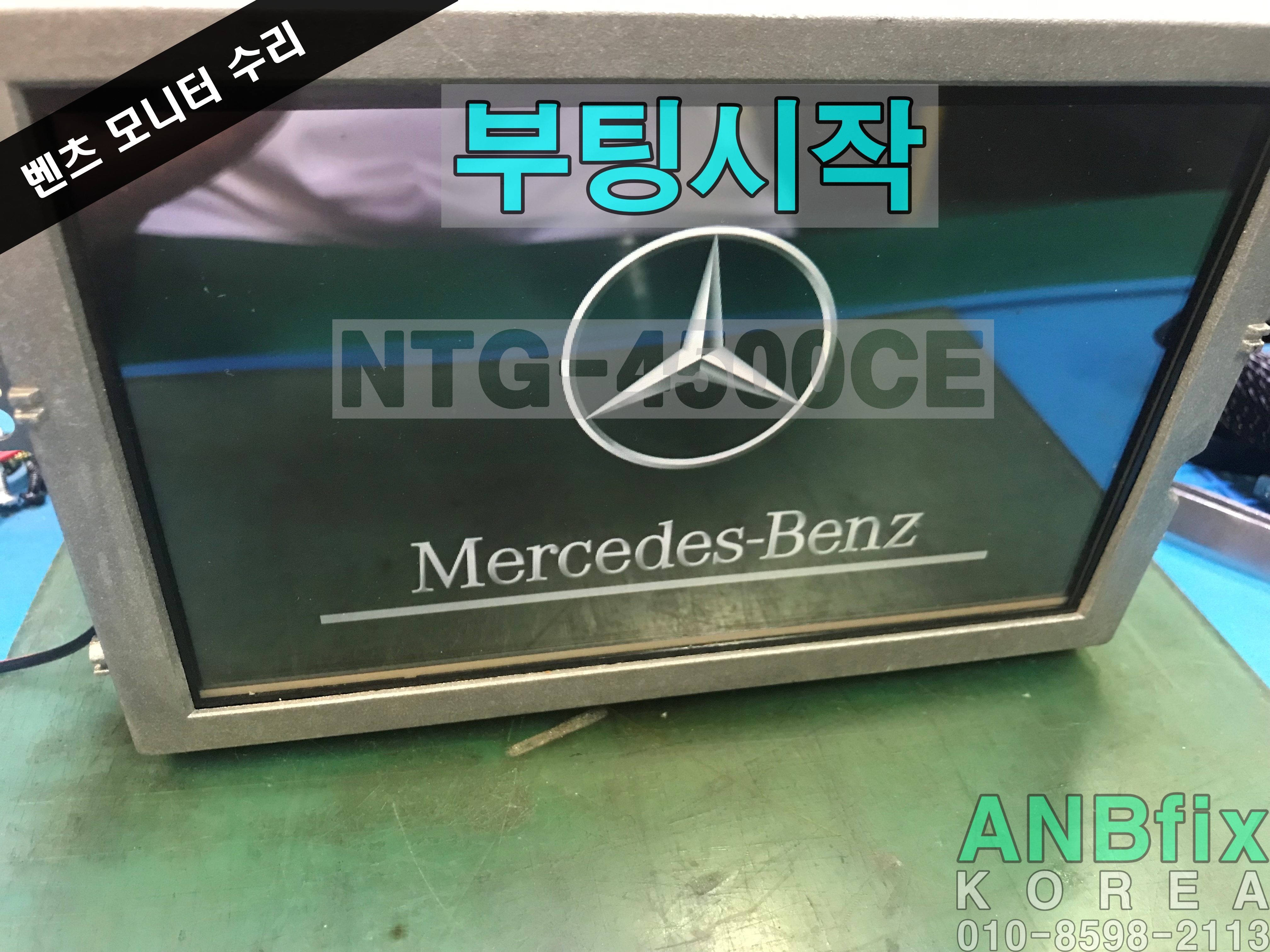

부팅이 시작되는군요.

NTG-4500CE R1보드의 UI이며

지도메모리가 인식이 될 경우 카드인식이 표시됩니다.

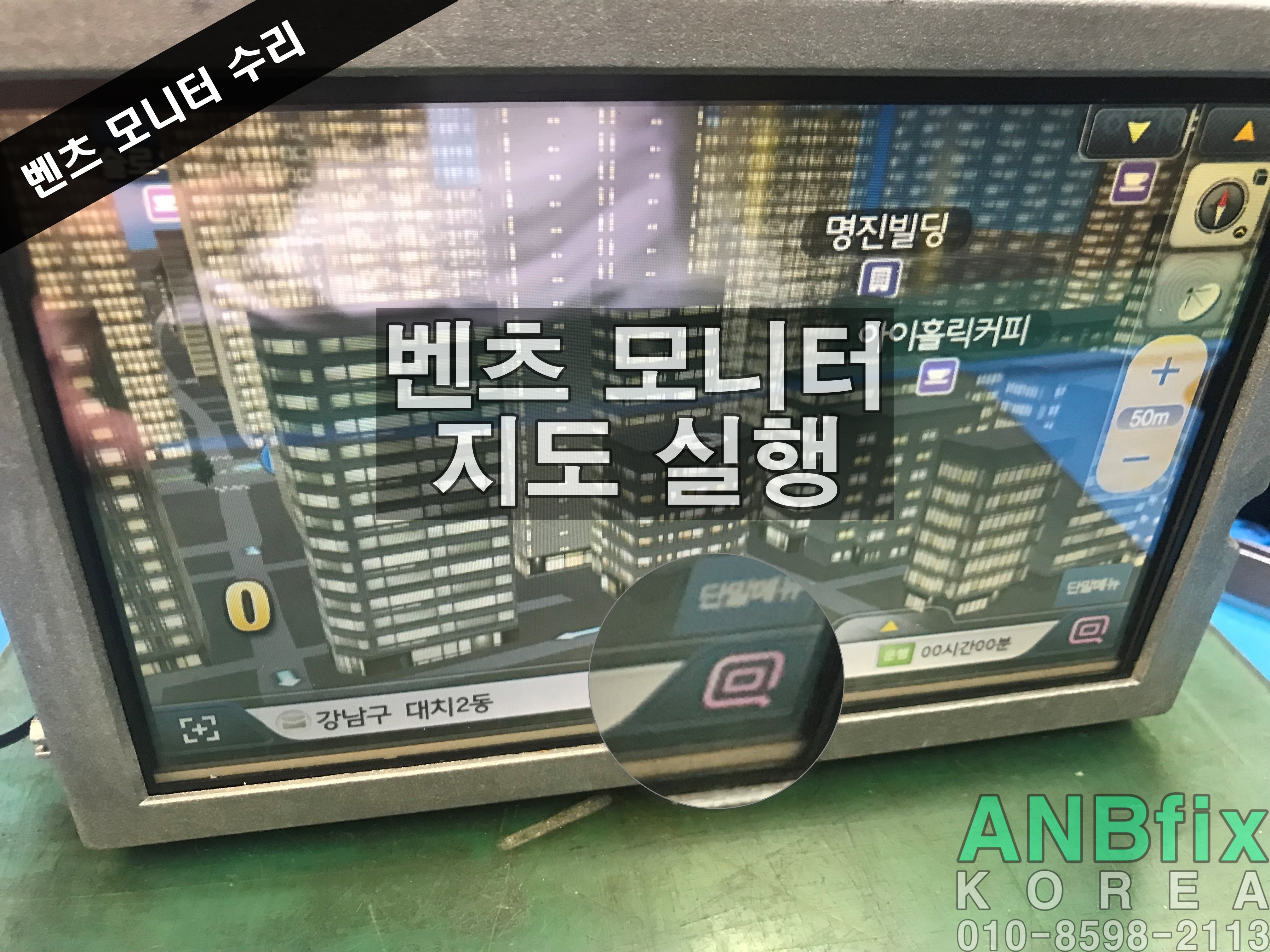

지도실행 후 지도화면을 볼 수 있습니다.

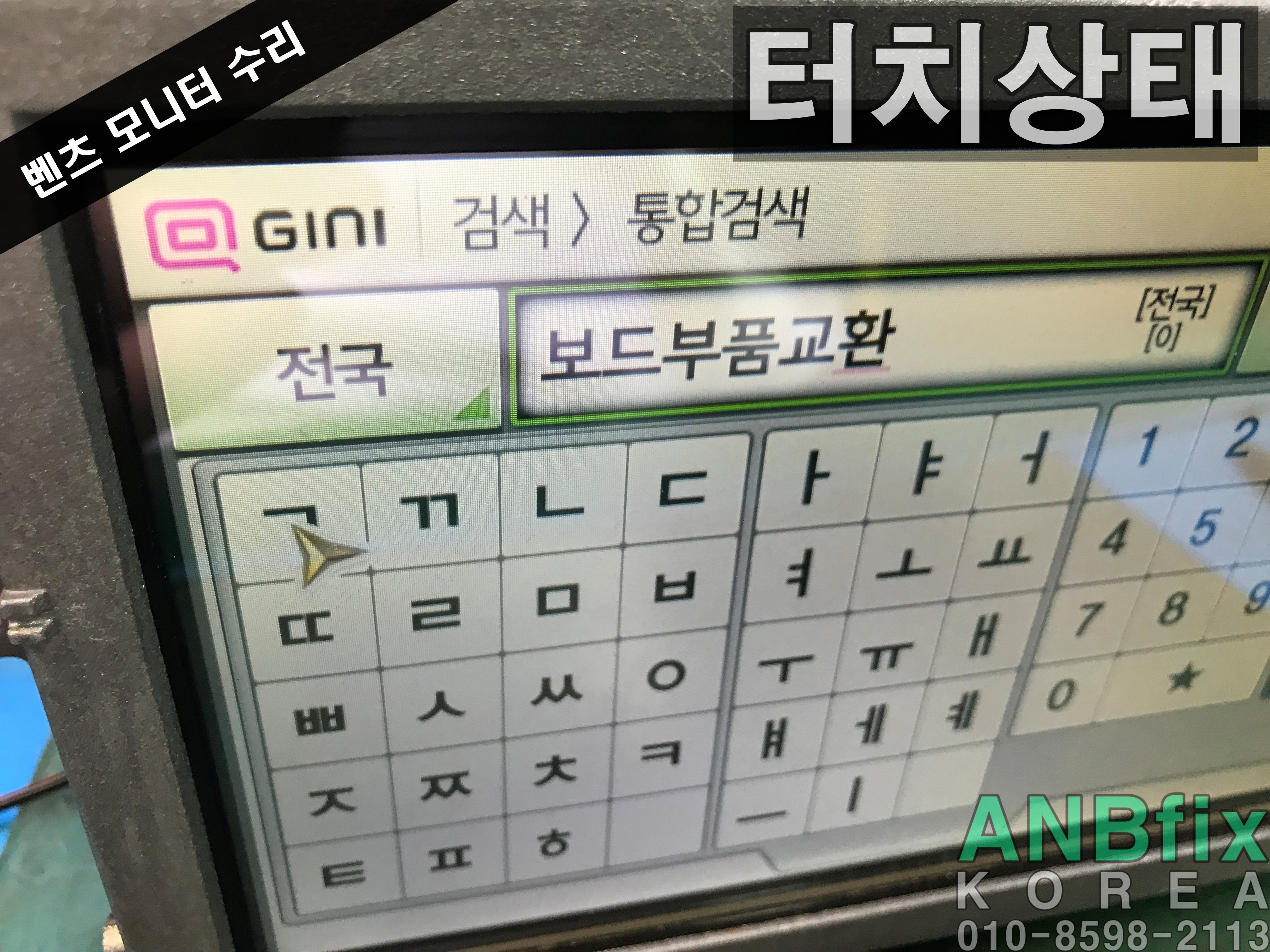

그 밖의 터치패널의 터치상태도 점검합니다.

W212차량의 모니터 수리 후

정상적인 커맨더 정보가 표시되고 있습니다.

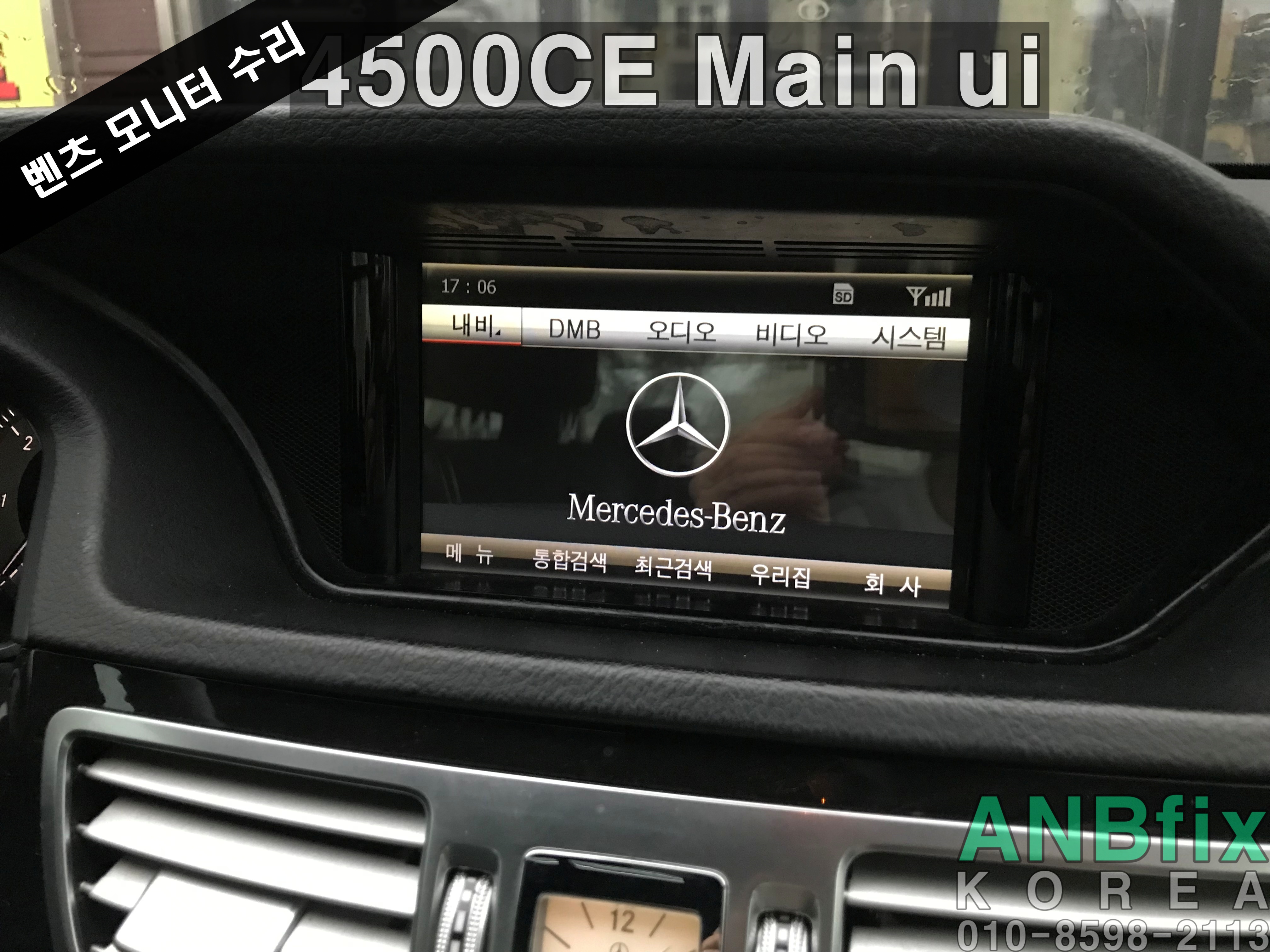

지도메인보드의 UI이며

내비, DMB, 오디오, 비디오, 시스템설정까지

사용하실 수 있습니다.

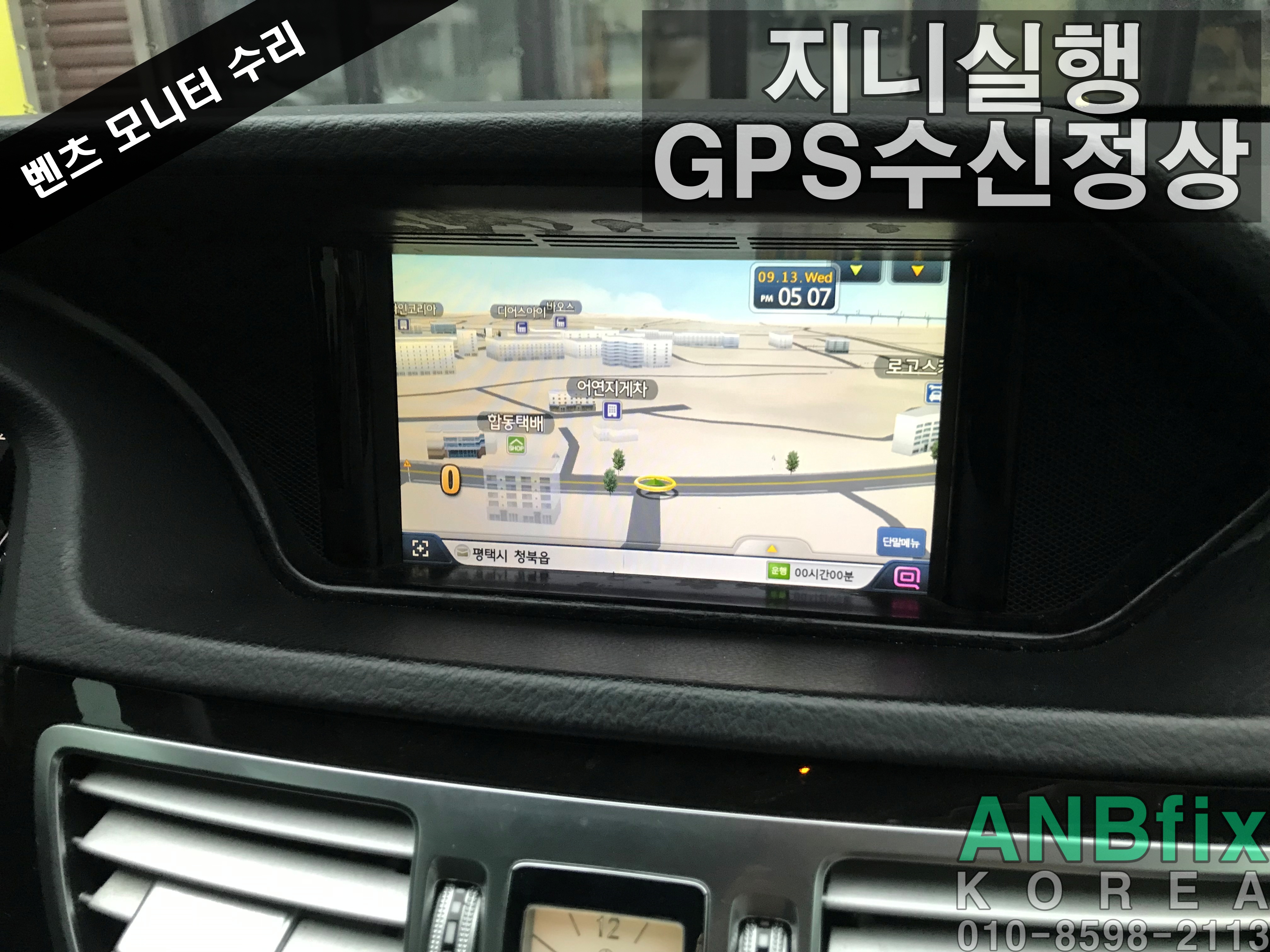

지니 3D지도실행 후 GPS수신율도 함께

체크됩니다.

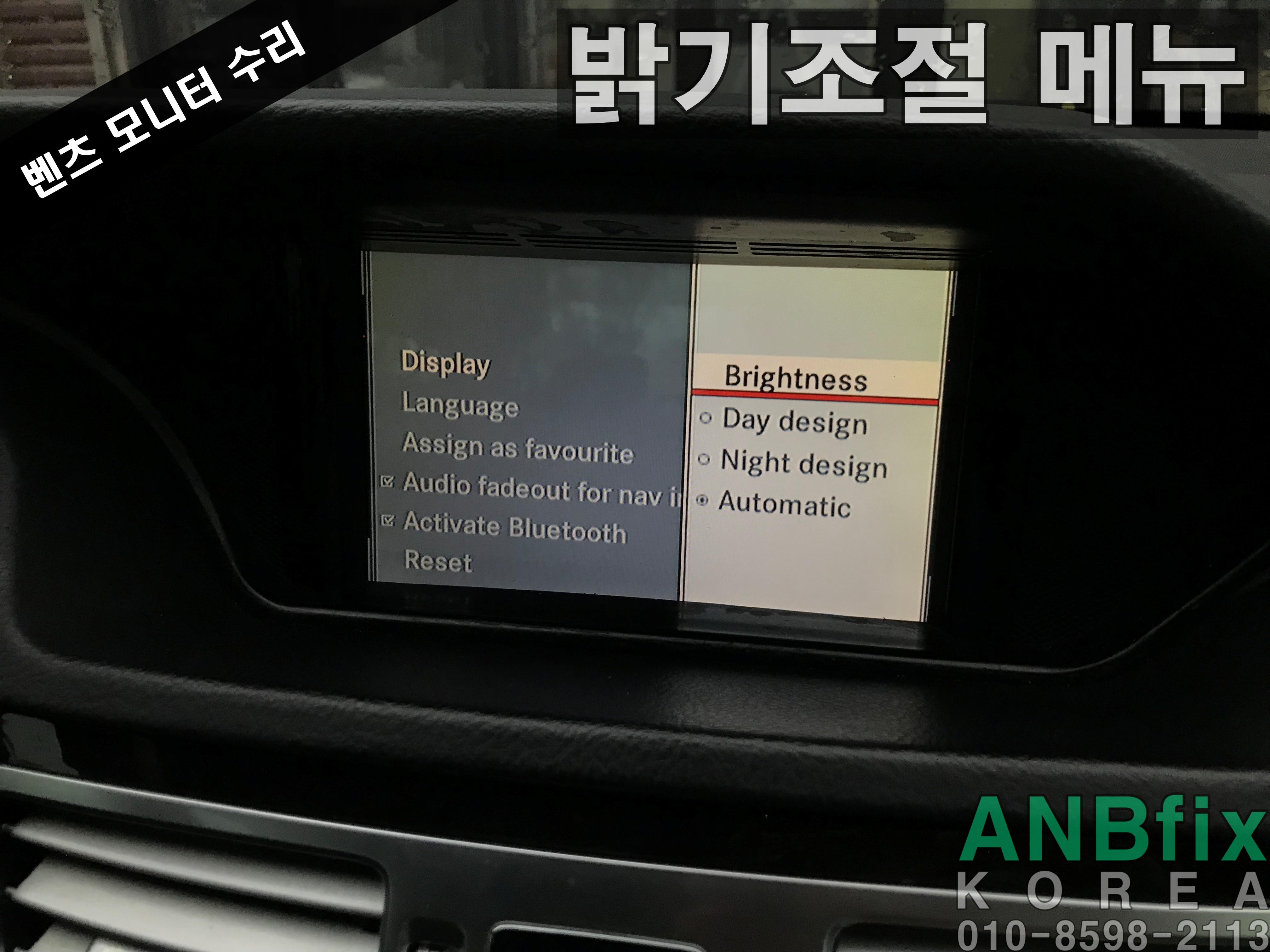

차량의 모니터 밝기조절이 하시고 싶으시다면

커맨더의 display - brightness를 설정하세요.

낮과 밤의 설정값으로 자동으로 변경됩니다.

벤츠 E, C클래스 모니터가 먹통이다?

수리시간은 1시간이며, 택배수리 및 출장수리도 진행하고 있습니다.

방문즉시 부품교환수리를 진행됩니다.

작은 모니터가 실증이 낫다?

안드로이드모니터 10인치, 12인치는 어떠세요.

차량 : 메르세데스 벤츠 GLK 2014
모델 : 순정형 PDI내비게이션 카네비컴(모비딕)
증상 : 오디오사운드 정상구동, 화면먹통, 내비먹통
후방먹통증상을 보인다.

안녕하세요.

벤츠 내비게이션 수리전문업체

카스토리입니다.

벤츠차량에 주로 설치되어 있는모델로

NTG-4500CE 모비딕사에서

생산 판매된 제품이다.

같은제품인지는 어디서 확인이 가능할까?

조수석햇빛가리개를 내려보자.

친절하게도 어떤제품인지 알려준다.

시리얼도 같이 있으니,

업그레이드가 필요할경우 사용하면 된다.

GLK차량의 경우도 고장이 제일많은

E클래스차량의 모니터 불량과 동일한

증상을 보인다.

화면이 안보인다. 그래서

후방카메라가 안보인다.

그렇다면, GLK차량도 탈거가 쉬울까?

키박스제거툴만 있으면 된다.

그외 탈거방법은 비슷하다.

화면이 안들어온다.

comand는 정상인지 확인한다.

사운드가 정상으로 나오고 있다.

흔하디흔한 블랙아웃증상이다.

이것이 벤츠 키박스제거툴이다.

이게 없으면, 노가다 수준으로

차량에 흡집도 생길수 있다.

제품을 탈거하니

세부적인 모델명을 확인할수 있다.

NTG-4500CE R2모델이다.

그래도 조금 개선된 제품이라 보면된다.

현대모비스(주)에서 벤츠내비게이션을??

만들다니 대기업이 다 해먹고 있다.

이럼 중소기업이나, 소기업은

설 자리가 없지 않을까??

벤치테스트를 거쳐

문제의 부품을 제거해야한다.

무작정 교환한다면

돌이킬수 없는 길로 갈것이다.

보드사망으로 메인보드를 갈아야될수도 있다.

CPU부품을 깨끗하게 제거한다.

그 후 신품CPU를 올려주는 작업을 진행한다.

열만주는 작업 및 재생부품은

사용하지 않는다.

여기저기 교환한다는 업체의

수리가 들어오는 경우가 있다.

그 업체 또한 부품교환이 없는경우가 많다.

어떤게 교환되었는지 정도는

알고 가자.

정상적으로 부품이 교환되었다면

문제없이 부팅을 시작한다.

반가운 벤츠로고와 함께 말이다.

NTg-4500ce제품의 메인화면이다.

시스템설정에는 내비게이션설정 및 터치설정도 가능하다.

터치틀어짐이 보인다면

보정해 사용해보자.

그래도 안돼면 교환이다.

시스템정보를

확인해 보았다.

수리가 완료되었으니

GLK차량에 재설치 후 동작테스트를 진행하였다.

탈거만 가능하다면 모니터만 택배로 보내면

수리가 가능하다.

차량 : 벤츠 e-class 2015
모델 : 순정으로 설치된 ntg-4500ce r2
증상 : 화면먹통, 블랙아웃(사운드 정상)

안녕하세요.

메르세데스 벤츠

카디바이스 내비게이션 수리전문업체

카스토리입니다.

멀리 바다건너 제주도에서

차량이 직접오지 못하기에

택배수리를 의뢰하셨습니다.

흔한 블랙아웃 증상으로

벤츠e클래스,c클래스차량에서

주로 나타나는 고장증상입니다.

15년식 r2보드라고 써져있습니다.

벤츠차량에는 크게 r1보드와 r2보드가

설치되어 있으며,

underfill처리가 들어간 보드도 있습니다.

이제품은 어떨지 한번 보시겠습니다.

어디선가 수리이력이 있어보입니다.

그렇다면 정상적인 수리가 된걸까요?

메인보드 확인결과

임시방편인 CPU부품에 열만주는

작업을 진행하였습니다.

CPU교환 흔적은 어디도 없습니다.

다만, 지저분하게 플럭스만 보일뿐...

CPU제거 후 지저분만 플럭스를

깨끗하게 청소합니다.

그 후 NEW CPU를 교환합니다.

이것이 FM으로 수리하는 방법입니다.

CPU교환작업 후 에이징테스트를 거쳐

택배를 제주도로 다시 발송합니다.

이렇게 방문이 어려우실경우

택배수리를 이용하시면 편리합니다.

차량 : 벤츠 E-class e220 2014
모델 : 지니맵이 탑재된 순정 내비게이션 모니터
(NTG-4500CE,R1,R2,underfill)
증상 : 화면 블랙아웃으로 내비,후방,OEM인포화면 먹통
(단, 라디오 및 커맨더 오디오 정상동작됨)

안녕하세요.

벤츠 카디바이스 수리전문업체

카스토리입니다.

벤츠차량에 설치되어 있던

순정으로 알고 있는 바로 그제품

지니맵이 탑재되어 있습니다.

이제품이 일정기간 사용하다보면

고장이 발생하는데요.

고장증상은 이렇습니다.

주행중 먹통이 되었다는분들도 계시며

화면에 줄이 가신다는 분들도 계시죠.

이와같은 증상을 블랙아웃(blackout)이라

부르는데요.

고장부위는 모니터입니다.

커맨더는 문제가 없어요.

모니터 메인보드를 수리하면

정상사용이 가능해집니다.

차량에서 고장증상을 확인합니다.

2014년식 벤츠e클래스모델이고요.

오디오(커맨더)기능의 라디오,DISC등

정상동작하고요.

다만,NAVI버튼을 누르면

반응이 없습니다.

물론화면이 먹통(broken)되었기에

화면이 나오지 않습니다.

벤츠모니터를 신속히 탈거합니다.

방문즉시 바로 수리에 들어갑니다.

몇일 소요?? 수리품으로 교환??

그런일은 메인보드가 심각하게 망가졌을경우을

제외하곤 없습니다.

대체 어떤제품이 들어가 있을까? 궁금하신가요?

바로 이제품입니다.

NTG-4500CE라는 모델이 설치되어 있죠.

뜯어보기 전에는 알수없는 제품을

어떻게 하면 알수 있을까???

바로, 조수석 썬바이져(햇빛가리개)를 내려보세요.

모델명과 시리얼을 남겨놓았답니다.

모니터 수리에 앞서

벤츠모니터는 어떻게 탈거할까요?

마감재를 공구없이 손으로 당기시면 나오고요.

그 뒤 , T20별렌치,드라이버를 이용해

2개의 피스를 제거합니다.

그리고, 커넥터만 제거하면 됩니다.

방문이 어렵다면, 택배수리는 탈거 후

보내주시면 됩니다.

메인보드의 문제점을 파악 후

핵심부품을 교환처리 진행합니다.

NEW CPU교체작업이며

리웍 및 재생작업은 하지 않습니다.

CPU교체작업 진행 후

전원을 넣어, 기타 다른문제점이 없는지

확인에 들어갑니다. 터치상태도 확인할겸

시스템 설정메뉴가 들어가 봅니다.

내비게이션 사용 중 터치패널이 다른곳이 눌린다면

저기 보이는 화면보정을 사용하여

보정 후 사용하시면 됩니다.

(단, 보정해도 같은증상이라면 터치패널 교환)

수리 후 차량에 재설치합니다.

반가운 벤츠로고와 함께 부팅이 시작됩니다.

순정오디오(커맨더)정보가

확인됩니다.

NAVI실행이 자동으로 시작되고 있습니다.

요즘,Tmap,카카오내비등이 있어

자동실행이 필요없을 경우

시스템 설정에서 설정 후 사용하세요.

지니맵이 실행되었습니다.

안산시 단원구에 위치해 있는 GPS정보이며,

곧바로 현위치가 수신되게 됩니다.

이제 확인할거라곤,

주차시 없어서는 안될 후방카메라입니다.

정상적으로 후방(후진)화면이 나오고 있으며,

벤츠차량의 후방카메라 백화증상 및 고장증상이

있으니, 미리미리 교환해 사용하시면 됩니다.

이렇게 벤츠E클래스 모니터 수리가

완료되었습니다.

방문즉시 수리가 가능하며,

1시간내에 모든 수리가 완료됩니다.

차량 : 메르세데스 벤츠 C클래스 14년식
모델 : 카네비컴사의 벤츠 순정내비게이션 ntg-4500ce
증상 : 화면먹통(블랙아웃), 오디오 소리는 나온다(라디오 및 음악 재생 등)

안녕하세요.

벤츠 순정 내비 수리전문업체 카스토리입니다.

벤츠 차량의 경우 모든 클래스에 장착되어 있기에

동일한 모델이 설치된 차량이라면

모두 수리가 가능합니다.

90% 이상은 수리가 가능합니다.

수리가 불가한 제품은 여러 번 수리로

엄청난 데미지가 가해졌다면은

몰라도요.

무조건 교환하자는 곳은

피하시는 것이 좋습니다.

증상은 보면서 확인해 보겠습니다.

화면이 안 들어와요.

간혹, 터치음이나, 안내음이 발생하는 경우가

있습니다.(이경우는 lcd불량일 수 있습니다)

벤츠 c클래스 탈거 방법은

모니터 하단의 공조 부분을 먼저

분리하셔야 됩니다.

탈거 후 안쪽을 보면 이렇습니다.

일자 드라이버를 이용해

안쪽으로 들어 올리면서 빼시면 쉬워요

이걸 무시하고 뺏다가는

무리한 힘으로 저 부분이 손상이 간답니다.

그다음은 일사천리로~~~ 탈거

모니터 탈거를 위해 뒷면의

커넥터를 분리해야 합니다.

전원부 및 연장선, gps, dmb안테나 등 말이죠.

이 제품은 카네비컴사에서 순정 내비로 납품한

제품이에요.

이 정도 연식이면 고장이에요.

13년식,14년식,15년식,16년식도 고장~

너무 많은 거 아니에요? 그만큼

벤츠가 많아요.

탈거도 못하는데 이것과 같은 건지

궁금하시다고요?

조수석 썬바이져(햇빛가리개)내려보세요.

모델명 및 시리얼이 존재해요.

제품 분해 및 점검 및

수리를 진행합니다.

방문수리는 1시간이면 수리가 끝~

수리 후 상태를 확인해보겠습니다.

벤츠 로고와 함께 부팅 시작~~ 레츠고

내비게이션을 준비 중입니다.

아주 잠시만 기다려주세요.

성격 급하면 느려 터졌다 생각하 실정도^^

comand의 라디오 정보(인포메이션)

화면도 정상으로 나오고 있네요.

내비게이션은 지니 3D맵이

탑재되어 있습니다.

업그레이드는 최신으로

여기는 서초구 양재2동입니다.

출장을 나가드렸어요.(바쁘시면 출장 ok)

마지막 테스트

후방카메라입니다.

순정 후방카메라이며

화질은 그냥저냥입니다.

아주 가끔 주차선이 있으면 좋겠다

하시는 분들이 계시는데요.

작업 가능합니다.(단 모듈 추가 작업)

출장 수리가 완료되었습니다.

방문수리비용에 일정 금액의 출장비가 추가됩니다.

벤츠 모니터 수리는 방문, 택배, 출장

모든 게 가능합니다.

그중 택배 수리가 저렴하시다는~~

차량 : 벤츠 CLA200
제품 : PDI 카디바이스 순정내비게이션(카네비컴 NTG-4500AB)

안녕하세요.

벤츠 내비 수리 전문업체 카스토리입니다.

벤츠차량의 대다수모델에 순정으로 설치된 모델이 있습니다.

카네비컴사의 NTG시리즈(2540,4500CE,R1,R2,4500AB)

위 모델들마다 다소 차이는 보이지만

제품고장으로 모니터를 쓸수 없다는 것입니다.

그중 NTG-4500AB(A)모델로 A클래스,B클래스,GLA,지바겐등에

설치되어 있는모델입니다.

차량고장증상을 확인 후 수리를 진행하겠습니다.

모니터 탈거는 난이도 하입니다.(작업자입장)

피스는 감으로 탈거합니다.

T20별드라이버가 필요합니다.

수리하기전 제품 분해를 시작합니다.

문제되는 부품을 확인 후 BGA장비를 이용해

수리를 진행합니다.

수리는 정상적으로 진행되었는지

확인해보겠습니다.

벤츠로고 정상적으로 나오고있습니다.

이건 수리전에도 나왔다고 할수 있습니다.

증상 1, 깜박거림이 사라져야 합니다.

수리 후 사려졌습니다.

증상2, 내비(navi)버튼을 누르면 구동하지 않습니다.

수리 후 정상구동되며, 내비 단말메뉴에 진입합니다.

당연히 순정 라디오화면도 나와야됩니다.

깜박거림도 없어져야 합니다.

지니3D 지도화면도 정상구동됩니다.

증상3, 후방카메라 동작하지 않습니다.(화면전환도 되지 않습니다.)

수리 후 후방카메라 정상적으로 나오고 있습니다.

고장증상으로 발생할수 있는 모든부분을 확인 후 출고진행하였습니다.

카네비컴사의 모델들은 탈부착 포함 수리시간 1시간이 소요됩니다.

NTG-4500AB모델의 추가적인 고장증상은 액정(lcd display)이

줄가는현상이 발생할수 있습니다.

찾아주셔서 감사드립니다.
