차량 : 벤츠 e클래스 w212 전기형
모델 : 순정PDI 내비게이션(NTG-4500CE R1)
증상 : 모니터 블랙아웃(먹통)
(오디오 핸들리모콘 컨트롤 가능, 사운드정상)
안녕하세요.
벤츠 카디바이스 서비스센터
모니터, 내비게이션 수리전문업체
카스토리입니다.
w212(e클래스)차량에 설치된 내비게이션은
어떤게 들어가 있을까?
크게 두가지 모델이 설치되어 있다.
첫번째, NTG-4500CE R1(13년식때 적용)
두번째, NTG-4500CE R2(14년식부터 적용)
그외, 15,16년식에 설치된제품은 언더필보드로
일부 업체 수리불가 판정 교환을 권장한다.
어떤게 들어간지 알았으니
수리가 가능한건지, 교환해야하는건지
알아보자.
w212 e클래스 전기형 모델이다.
모니터탈거
모니터 블랙아웃 증상을 확인 후
탈거를 진행한다.
거의 100% 모니터 고장이다.
커넥터, 안테나(dmb,gps)를 제거한 후
수리실로 이동한다.
수리실에서 전원을 넣어보지만
역시나, 고장증상이 나타난다.
제품이 켜지지 않는다.

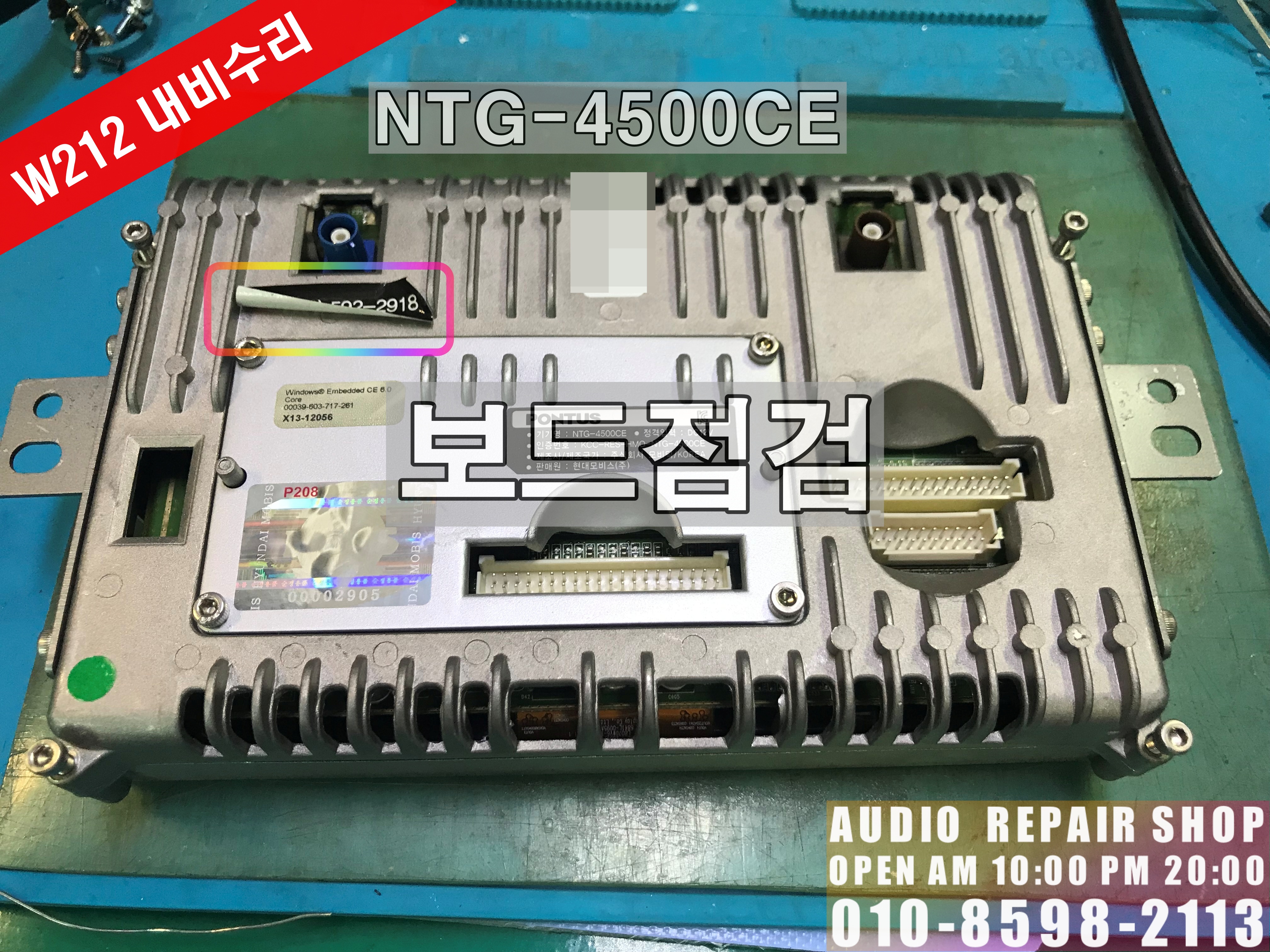

PCB 점검을 시작한다.
고장증상의 대부분은 CPU문제로
확인결과 17년도 부품이 들어가 있다.
수리이력이 남아있다고 보면된다.
수리과정
1. PCB 점검 후 고장원인 부품을 파악한다.
2. 고장난 부품을 제거한다.
3. 새로운 CPU를 교체한다.
중간과정은 생략하였으며,
전문 BGA장비를 이용한 PCB보드의
열데미지를 최소화하여 작업을 진행한다.
왜? 잘못하면 사망이다.
재차 말하지만 수리는
교환이 답이다.

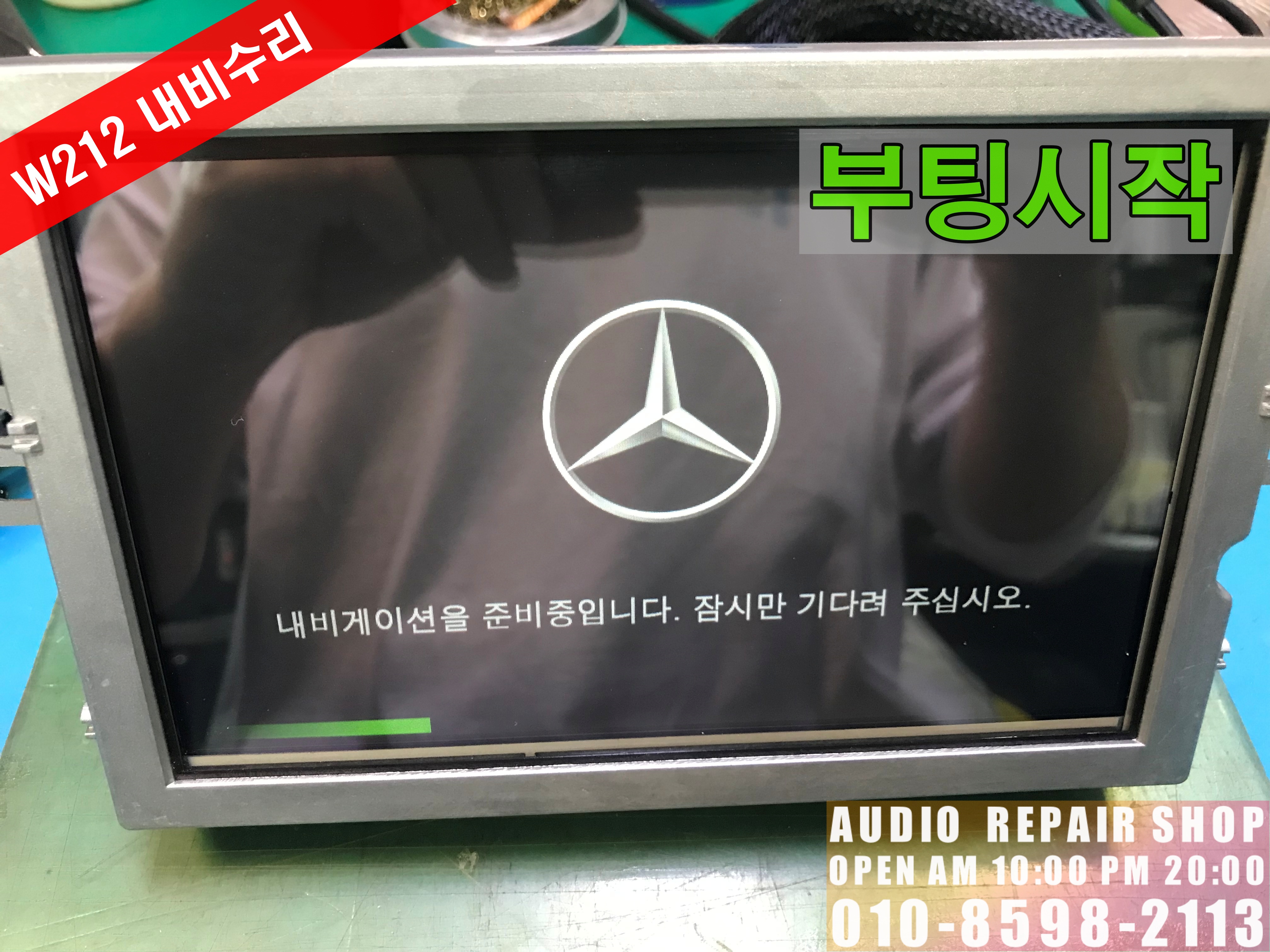

벤치테스트
부품교환이 정상적으로 이뤄졌는지
확인하는 절차를 거친다.
NAVI실행이 완료되어
고장난 위치를 표시하고 있다.
전주에서 찾아주신 벤츠오너분이셨다.
NTG-4500CE R1보드의
정상적인 메인화면이다.
R1의 구형 소프트웨어에서는 DMB를 보거나
오디오(mp3)실행이 가능하다.
그 이후 버전에서는 DMB사용이 불가능하다.
소프트웨어버전을 다운그래이드하면 가능해진다.
벤츠 블랙아웃 수리
차량 테스트

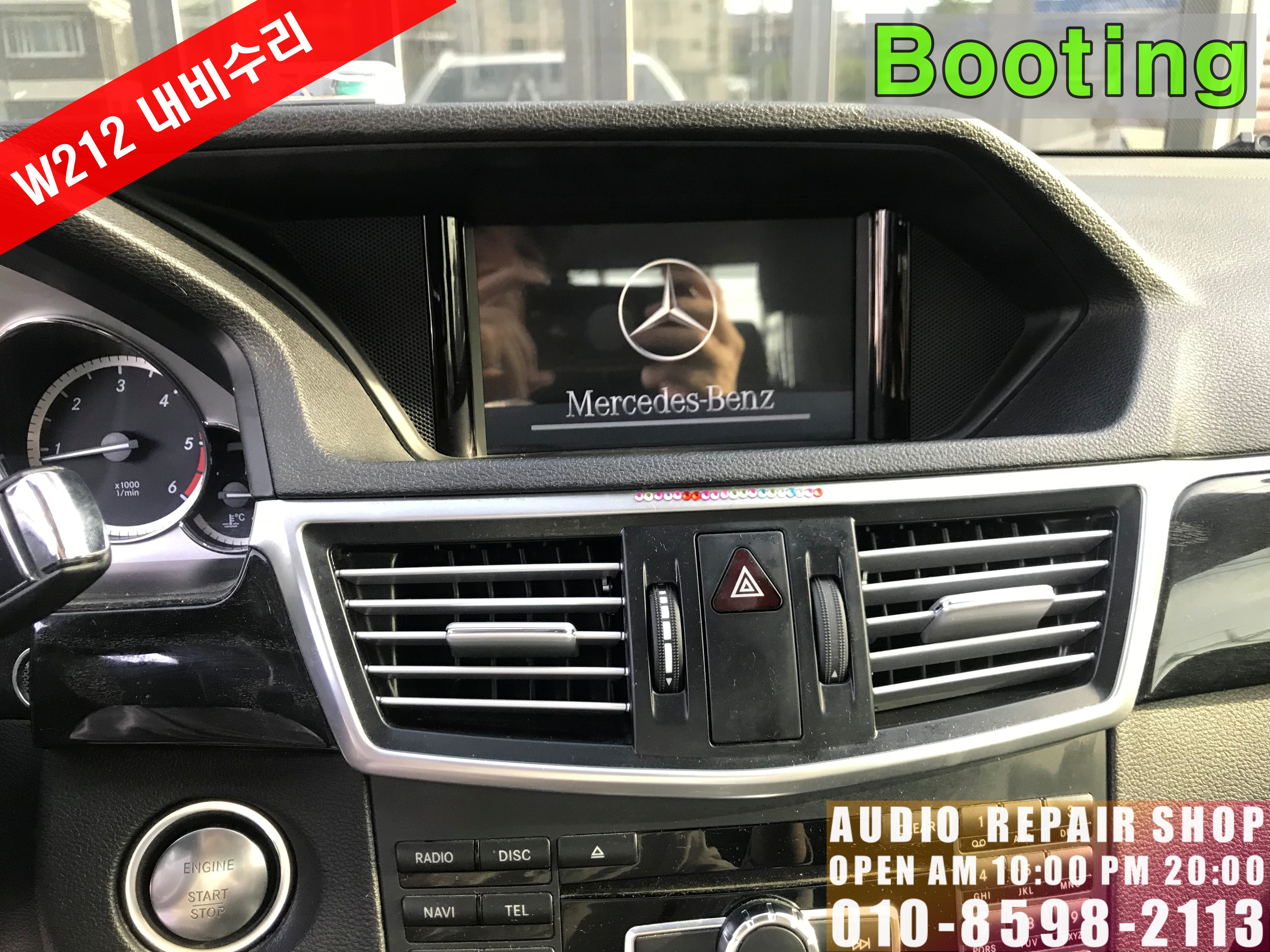

메르세데스-벤츠 로고와 함께 부팅이 시작된다.

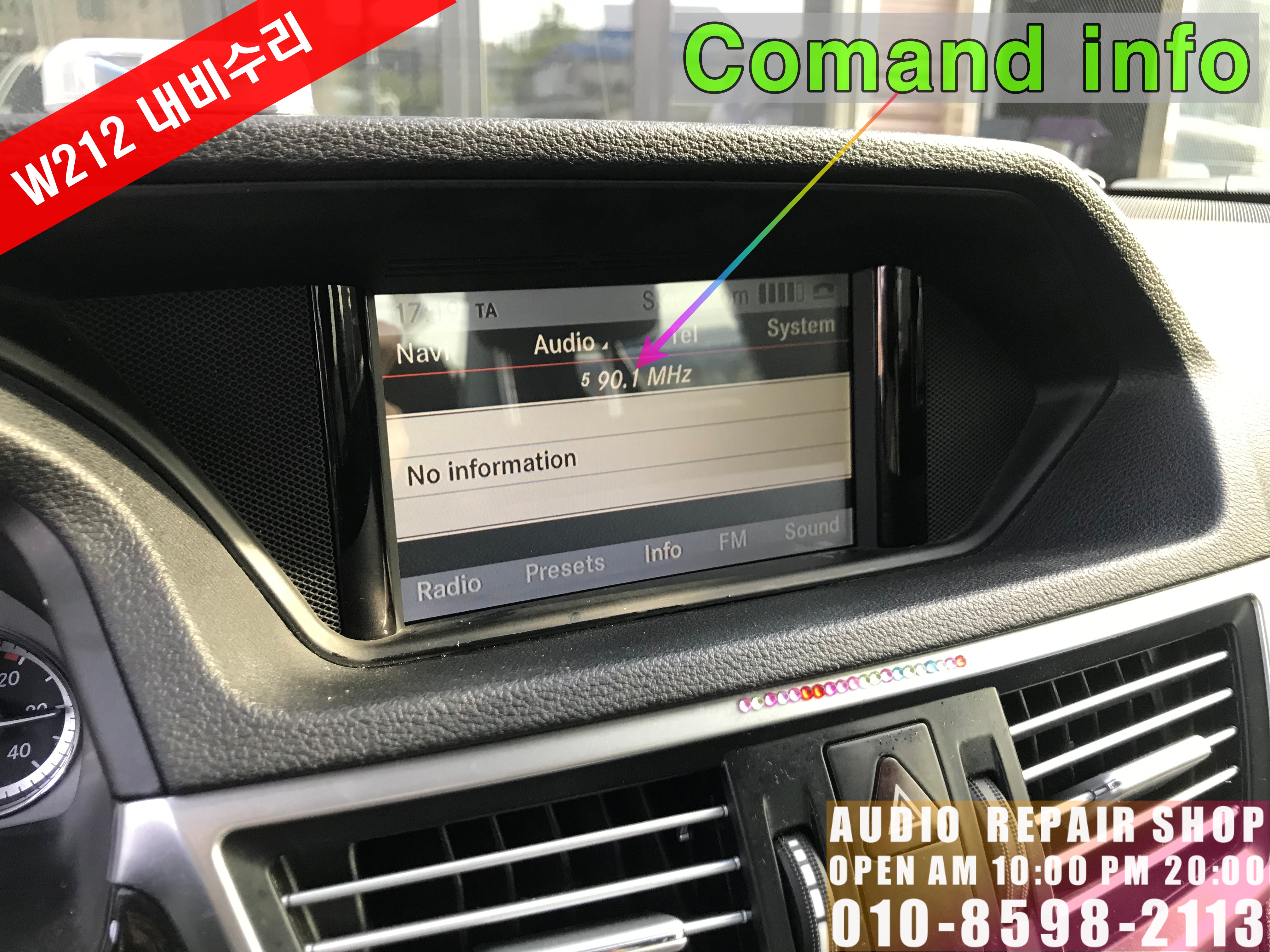

순정 오디오(comand)의 정보도
표시되고 있다.
얼마나 답답하셨으면 멀리까지 오셨을까
이해가 간다.
한동안 고장난채로 사용
블루투스연결이 되어있어 그냥 쓰셨다는데
오디오컨트롤하다 블루투스연결이 끈기면서
그마저도 안되니 답답하셨다고 한다.

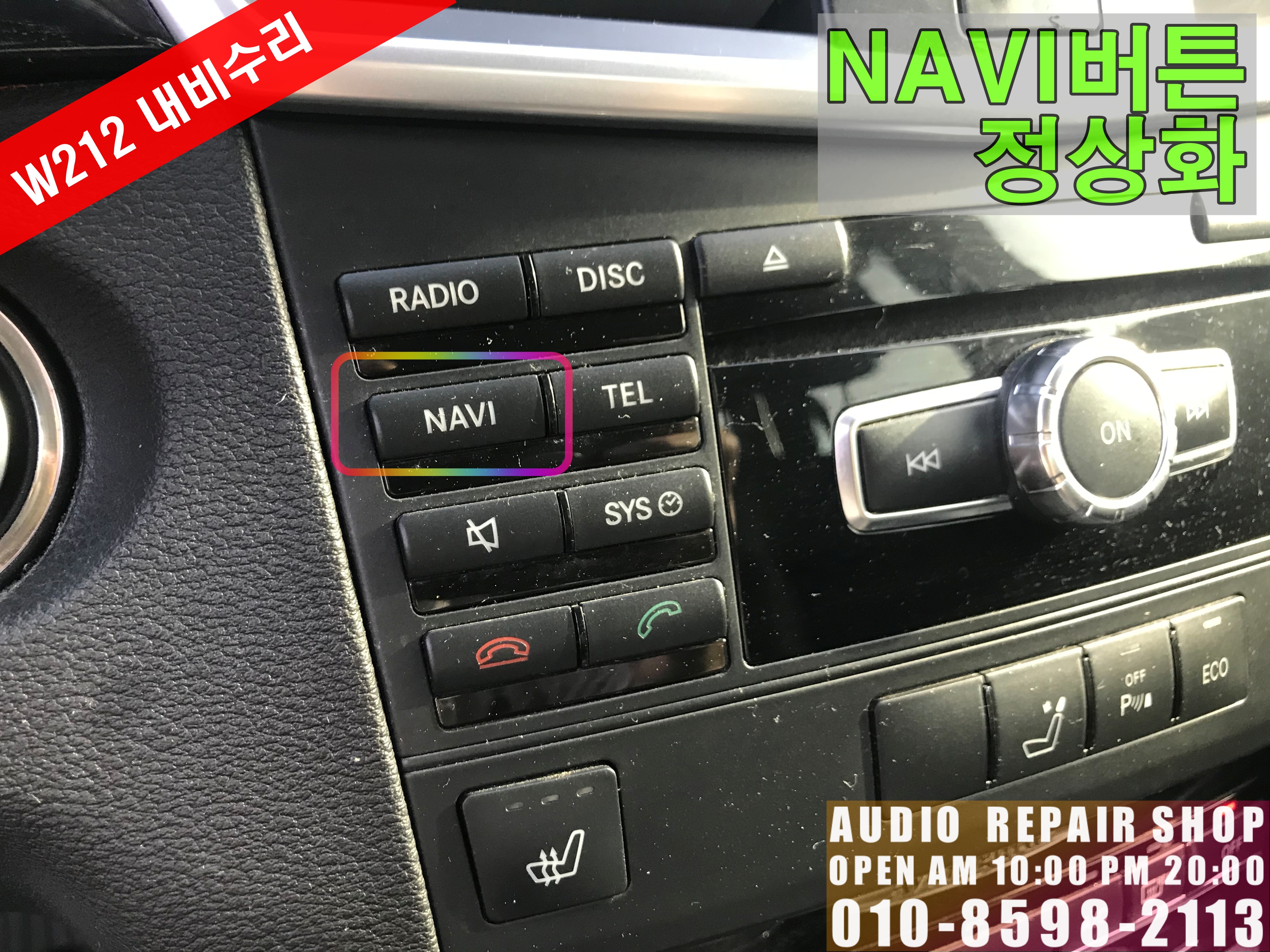

NAVI버튼을 눌러보자.
지도화면으로 넘어가는지 말이다.
지니3D맵이 실행되어
벤츠모니터 고장난 위치를 표시한다.
이 후 GPS수신을 받으면 정상사용이 가능해진다.
아주, 간혹 GPS수신기 불량도 발생하곤 한다.
벤츠수리 전문업체
부품교환업체
카스토리와 상의하세요.
후방카메라까지
정상화시킨 후 메인보드 수리 점검까지
마무리 짓는다.
벤츠 카디바이스 수리전문업체 카스토리에서는
방문시 1시간이면 수리(부품교환)가 가능하다.
방문이 어렵거나 손재주가 있다면 택배수리를
요청하시면 저렴하게 수리가 가능하다.
이것도, 저것도 할수 없다. 출장수리(예약)도 가능하다.
모든 문의는 전화나, 문자주시면 상담가능하세요
